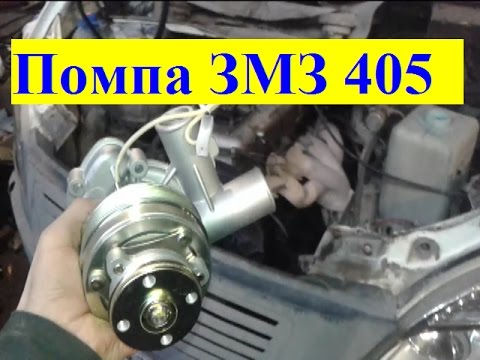

Замена помпы на двигателе ЗМЗ 406-405-409 Волга Газель Соболь.

Всем доброго времени. Во время замены мелких патрубков была выявлена и поломка помпы.

С помпой нужно начинать по порядку. Но лучше ее снять и проверить! На ДВС ЗМЗ 406-409-405 Помпу можно проверить не снимая ее. Снимаете боковой патрубок который идет с низа радиатора. И всовываете немного изогнутую проволоку чтоб она уперлась в крыльчатку помпы. На этом видео есть этот момент.

Снимаю верхнею поперечину и убираю ее в сторону, для более свободного доступа. Скидываю ремень, откручиваю хомуты на патрубках, убираю патрубок радиатора. Снимаем шкив, со шкивом не открутить помпу! Ну а дальше когда она у вас в руках вы можете оценит состояние крыльчатки. Если что то не понятно смотрите.

Следующий пост об этой помпе.

Как снять помпу газели без проблем?

Прежде чем приступить к снятию помпы Газели, необходимо выполнить некоторую подготовительную работу. Вам понадобятся следующие инструменты:

• Набор ключей
• Отвертки разных размеров
• Монтажная паста
• Топливный ключ

Снятие помпы газели шаг за шагом

1. Отсоедините отрицательный вывод аккумулятора для предотвращения случайного запуска двигателя.

2. Откройте капот и отсоедините кабель от отрицательного вывода аккумулятора.

3. Ослабьте зажимы насоса и снимите ремень привода насоса.

4. Снимите шланги системы охлаждения и продуйте их для удаления остаточной жидкости.

5. Снимите всю необходимую электрическую проводку и отсоедините ее от помпы.

6. Выберите соответствующий ключ и ослабьте болты, крепящие помпу Газели к двигателю.

7. Аккуратно снимите помпу из двигателя и убедитесь, что он не поврежден.

Рекомендации и разъяснения

1. Перед снятием помпы Газели рекомендуется убедиться, что у вас под рукой все необходимые инструменты и детали для замены.

2. Будьте внимательны при снятии шлангов системы охлаждения, чтобы избежать разлива охлаждающей жидкости.

3. При работе с электрической проводкой следует быть осторожным для избежания короткого замыкания или других повреждений.

4. При монтаже новой помпы используйте монтажную пасту для обеспечения герметичности и надежности установки.

Особенности конструкции и порядок самостоятельной замены водяной помпы на различных модификациях автомобилей «Газель»

Двигатели внутреннего сгорания (ДВС) автомобилей должны качественно охлаждаться во время эксплуатации, чтобы не выйти из строя раньше гарантированного изготовителем срока. Охлаждение моторов в современных машинах строится на использовании жидкостей различного типа. Поэтому применяется название — жидкостная система охлаждения.

Основные компоненты ЖСО автомобиля

Для нормальной работы двигателя его необходимо постоянно охлаждать, включая даже зимний холодный период.

Особое внимание рекомендуется обращать на исправность системы трубопроводов, по которым циркулирует охлаждающая жидкость (ОЖ), а также на корректную работу основной детали жидкостной системы охлаждения (ЖСО) — водяного насоса либо по-другому — водяной помпы автомашины.

В силу конструктивных особенностей силовые агрегаты современных автомашин эксплуатируются при высоких уровнях температуры. К примеру, отечественные автомобили марки «Газель» рассчитаны на диапазон рабочей температуры силового агрегата, составляющий 92—99 °C.

В случае интенсивной эксплуатации машины двигатель начинает нагреваться сверх нормы. Но благодаря своевременной подаче к элементам мотора ОЖ рабочая температура силового агрегата быстро приходит к необходимым показателям, а значительные нагрузки для авто становятся не страшны. В качестве ОЖ в системах охлаждения различных моделей «Газели» применяются антифриз либо тосол.

Таким образом, ЖСО выполняет задачу по своевременному охлаждению механизмов двигателя. Для эффективной работы системы крайне необходима постоянная циркуляция ОЖ. Во время своего передвижения по трубопроводам ЖСО антифриз (тосол) существенно охлаждается, благодаря чему и поддерживается работоспособность ДВС.

Применяемая жидкость в ЖСО циркулирует в принудительном режиме. Обеспечивает данную циркуляцию водяной насос (помпа) автомобиля. Благодаря этому компоненту конструкции мотора последний не перегревается и его технико-эксплуатационные параметры всегда находятся в необходимом для эффективной работы температурном диапазоне.

Общее устройство помпы для «Газели»

В состав стандартного водяного насоса входят следующие детали:

• корпус помпы;
• вал, оборудованный крыльчаткой;
• подшипник;
• уплотнительный сальник.

В конструкции помпы для некоторых модификаций «Газели» предусмотрен специальный механизм автоматического включения вентилятора обдува радиатора. Речь идёт об электромуфте. Замена помпы в этих моделях двигателей (к примеру, в ЗМЗ 405) возможна лишь вместе со всем механизмом.

К основным недостаткам такого конструктивного решения относятся следующие моменты:

• довольно высокая стоимость узла;
• обязательная замена всего компонента, даже если произошла поломка лишь одного из элементов (электромуфты либо помпы);
• ремонт узла может быть произведён только в специализированных ремонтных мастерских со специальным оборудованием.

Располагаясь на блоке цилиндров двигателя, насос функционирует посредством подсоединения через приводной ремень от коленчатого вала.

Принцип работы помпы состоит в следующем:

• при работе двигателя и помпы в корпусе последней возникает центробежная сила в отношении поступающей в неё ОЖ;
• благодаря движению крыльчатки ОЖ из радиатора попадает в центр помпы;
• затем происходит её откидывание к краям внутренней полости насоса;
• сквозь специальное технологическое отверстие, расположенное в корпусе, ОЖ далее попадает в блок цилиндров, а также на другие участки силового агрегата, которые нуждаются в охлаждении.

Для избежания нежелательной утечки ОЖ между блоком цилиндров и корпусом помпы устанавливается специальная уплотнительная прокладка. При этом необходимо тщательно зачищать поверхности соприкосновения на двигателе и помпе.

Выход вала помпы оборудуется сальником, способным к уплотнению, благодаря своей конструкции. Он состоит из резинового рукава и уплотнительной шайбы. Сальник обеспечивает необходимую герметизацию изделия.

Устройство обладает прочным корпусом из сплава металлов, а также специальными петлями, которые обеспечивают надлежащее крепление к силовому агрегату.

Признаки неисправности помпы

Помпа является довольно надёжным механизмом, однако нередки случаи её внезапного выхода из строя. Чтобы избежать этого, необходимо знать основные признаки, указывающие на возможную поломку этого компонента.

К таковым относятся:

• быстрый перегрев двигателя, который происходит по причине неисправности самого водяного насоса, его крыльчатки либо привода;
• наличие посторонних шумовых эффектов в районе крепления помпы, несвойственных правильной работе мотора;
• недостаточная интенсивность циркуляции ОЖ по системе охлаждения, которая выражается в быстром увеличении температуры жидкости;
• чрезмерный износ подшипников, определяемый наличием существенного люфта вала;
• течь из корпуса водяной помпы, указывающая на неисправность сальника.

Ремонт мотонасоса признан специалистами нецелесообразным. Его конструктивные особенности исключают проведение качественных самостоятельных ремонтных мероприятий, поэтому рекомендуется менять этот компонент в сборе.

Особенностью конструкции водяного насоса, применяемого на отдельных двигателях автомашин «Газель» (ЗМЗ 405 и других модификациях), является то, что помпа собрана в едином узле с электромуфтой, осуществляющей своевременное включение вентилятора охлаждения радиатора. Замена помпы на новую деталь производится в комплекте с электромуфтой.

Маркировка отдельных моделей водяных насосов, собранных в едином механическом узле с электромуфтой, имеет следующий вид:

1. Идентификационный №4063–1307007–20 (помпа, используемая в автомашинах «Газель», которые оснащаются силовыми агрегатами модели 40524 Е3).
2. Идентификационный №4063–1307010–10 (помпа для «Газелей» с мотором ЗМЗ 405).

В иных случаях с модификациями двигателей (4216, 406, 421, 402) применяются помпы, в конструкциях которых не предусмотрена электромуфта. Данный компонент монтируется отдельно от водяного насоса.

Видео: признаки неисправной помпы «Газели»

Расположение водяного насоса на авто

Насос работает синхронно с мотором машины. Для обеспечения вращения вала помпы с крыльчаткой шкив принимает энергию вращательного движения посредством ремённой передачи со шкива коленчатого вала.

Это оптимальное решение для эффективной работы помпы двигателя.

Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

• серый матовый цвет изделия (если присутствует блеск, то это подделка);
• на корпусе оригинальной помпы обязательно указывается информация о сплаве;
• должен присутствовать знак от Росстандарта;
• значок товарного бренда ЗМЗ;
• номерная маркировка литьевой формы;
• вся информация на корпусе должна быть отлита, но не выбита;
• деталь должна быть качественно обработана, не иметь сколов, металлических заусениц.

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

• отвёртка плоского типа с тонким жалом;
• ключ гаечный размерности №12;
• ключ рожкового типа размерности №24;
• ключ гаечный размерности №27;
• ключ шестигранник размерности №6;
• острый нож;
• чистая ёмкость, необходимая для слива ОЖ с объёмом до 15 литров;
• наждачная бумага мелкой зернистости;
• ветошь.

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

• радиатор охлаждения;
• расширительный бачок системы;
• система отопления;
• блок цилиндров мотора.

Для этого необходимо:

1. Открыть крышку с расширительного бочка ЖСО.
2. В первую очередь удалить жидкость с блока цилиндров двигателя, на котором предусмотрен специальный кран.
3. На него необходимо натянуть соответствующего размера шланг (как правило, подходит изделие с размером диаметра в 12 мм).
4. Далее вывести шланг в ёмкость для слива, которую лучше подставить заранее.
5. Слить максимально возможный объём ОЖ (всего — около 10 л).
6. Подобным образом слить остатки и из других шлангов ЖСО, а также с радиатора автомобиля, в нижней части которого имеется специальный кран либо болт.

Если ОЖ находится в нормальном состоянии (отсутствуют осадочные соединения), то её можно использовать и повторно. При этом нужно учитывать то, что полностью избавить систему от ОЖ не получится. Остаточный объём в различных компонентах неизбежен, что учитывается при заливке новой ОЖ. Общий же объём охлаждающей жидкости в различных моделях может доходить до 11,5–12 л. При замене ОЖ либо при ремонте сливается из системы около 8,5 л.

Видео: самостоятельная замена охлаждающей жидкости в двигателе ЗМЗ 405 автомобиля «Газель»

Пошаговые действия по самостоятельной замене водяной помпы на различных двигателях «Газели»

После освобождения системы охлаждения от ОЖ можно начинать демонтаж механизма:

1. Обесточить электросистему автомобиля путём отключения аккумулятора.
2. Открутить болты крепления верхней планки над радиатором и, не снимая троса замка капота, переместить её вверх, закрепив за элементы двигателя.
3. Ослабить зажимы хомутов, используемых для крепления шлангов, подходящих к устройству, а также к радиатору охлаждения, и отсоединить их.
4. Ослабить натяжной ролик.
5. Далее снять приводной ремень помпы вначале с ролика, а затем со шкива генератора.
6. Затем демонтировать радиатор ОЖ.
7. Осмотреть резиновые подушки, на которых установлен радиатор.
8. При необходимости заменить их на новые.
9. Снять вентилятор охлаждения.
10. Отключить разъём с электромуфты.
11. Демонтировать корпус термостата (два болта под ключ шестигранник).
12. Произвести зачистку его посадочного места мелкозернистой наждачкой, предварительно аккуратно удалив отвёрткой либо ножом остатки прокладки (при обратной сборке прокладку обязательно нужно заменить на новую).
13. Отвернуть два болта крепления помпы ключом шестигранником.
14. Отвернуть третий болт под ключ №12 с задней части крепления помпы к двигателю.
15. Снять водяной насос с посадочного места.
16. Удалить старую прокладку под помпой либо её остатки.
17. Посадочное место аккуратно зачистить мелкозернистой наждачной бумагой, протереть ветошью.

Установка новой помпы

Обратный монтаж нового механизма осуществляется по пунктам, начиная с конца пошагового списка для съёма насоса.

Особенности монтажа новой помпы:

1. При установке уплотнительных прокладок под помпу и под крышку термостата необходимо их посадочные места перед этим обработать тонким слоем литола для получения определённой защиты от коррозии и необходимой герметизации.
2. Те же действия нужно произвести и с патрубками, которые насаживаются на помпу, отвод крышки термостата и радиатор охлаждения.
3. Это осуществляется с целью получения лучшего уплотнения после затягивания хомутов на патрубках.
4. Натягивать приводной ремень с помощью специального механизма и ролика рекомендуется аккуратно и ни в коем случае его не перетягивать.
5. После установки новой помпы, термостата, радиатора, вентилятора, натяжного ролика, приводного ремня, всех шлангов и патрубков, электрических разъёмов необходимо визуально убедиться в правильности сборки.
6. Установить верхнюю металлическую планку над радиатором с запорным устройством капота автомобиля.
7. После подключения всех необходимых шлангов и патрубков залить ОЖ в расширительный бачок ЖСО.
8. Вначале рекомендуется залить в расширительный бачок жидкость до имеющейся на нём отметки MIN.
9. Подключить аккумуляторную батарею.
10. Затем запустить мотор.
11. Специальным винтом произвести развоздушивание системы, для чего ослабить данный винт и, добавив обороты двигателя до 2 тыс., подождать, когда из-под него выйдет весь воздух из системы и потечёт ОЖ (винт расположен под панелью в районе входа патрубков в отопитель автомобиля).
12. Зажать данный винт.
13. Довести мотор до рабочей температуры (около 90 °C).
14. Далее, оценив по уровню ОЖ в бачке расширения, произвести долив необходимого объёма до отметки MAX.
15. Проверить ещё раз внешним осмотром все соединения на герметичность.

Видео: пошаговая инструкция самостоятельной замены водяного насоса

Детали двигателя, которые можно заменить вместе с помпой

Специалисты рекомендуют попутно произвести замену следующих компонентов:

• натяжной ролик приводного ремня;
• сам ремень;
• высохшие либо пришедшие в негодность шланги и патрубки;
• уплотнительные прокладки под помпу и под термостат.

Замена помпы на других моделях двигателей

Практически для всех моторов модификаций УМЗ, ЗМЗ, которые устанавливаются на машинах «Газель», основные действия по замене водяной помпы будут аналогичными. Возможны лишь незначительные отличия, касающиеся конструктивного расположения узла.

При выполнении работ на силовых агрегатах автомобиля «Газель-бизнес» модели УМЗ-4216 имеются некоторые отличия по действиям и их последовательности:

1. Доступ к водяному насосу осуществляется с нижней правой части авто.
2. Радиатор охлаждения демонтировать при этом необязательно.
3. Необходимо снять переднее правое колесо автомобиля, предварительно приподняв кузов с помощью домкрата.
4. Дальнейший процесс аналогичен вышеописанным работам с двигателями ЗМЗ 405.

Во всех модификациях машин марки «Газель» замена водяного насоса подразумевает практически одинаковые действия. В любом случае из ЖОС мотора удаляется ОЖ, а также демонтируется ремень привода. Процедура не является сложной: она вполне по силам водителям с базовыми навыками по техническому обслуживанию автомобиля.

Помпа ЗМЗ 406: замена, артикулы, фото

Владельцы двигателя ЗМЗ 406 сталкивались с течью водяного насоса. Это означает, что деталь пришло время сменить. Сам процесс достаточно простой и потребует только наличие необходимого инструментария и минимальных конструктивных знаний автомобиля.

Помпа ЗМЗ 406: процесс замены

Процесс смены элемента с одной стороны простой, с другой потребуется где-то 2-2,5 часа времени. Для того чтобы помпа ЗМЗ 406 была заменена, придется демонтировать значительную часть деталей автомобиля. Как показывает практика, водяные насосы не ремонтируют, хотя для 406-го есть возможность сменить шкив.

Сначала стоит определить причины снятия изделия с автомобиля:

• Течь из-под вала помпы. Это означает, что уплотнительные свойства были утеряны и имеет место люфт. Связано это с выработкой металлической части или износом подшипника.
• Шкив помпы ЗМЗ 406 износился. При этом может присутствовать деформация, при которой съедает ремень. Эту неисправность легко попутать с деформацией вала.
• Износ крыльчатки.

Причины были определены, и можно приступить непосредственно к самому процессу замены. Во-первых, рекомендуется рассмотреть подробную схему разборки и сборки узла, которую предоставляет завод изготовитель. Во-вторых, собираем необходимый инструментарий (набор ключей и отверток). В-третьих, двигатель ЗМЗ 406 (помпа) ремонтируется достаточно легко. Для этого необходимо только строго соблюдать технологию.

Замена помпы ЗМЗ 406 своими руками:

1. Сливаем охлаждающую жидкость с силового агрегата.
2. Проводим демонтаж радиатора и электровентилятора.
3. Снимаем ремень, который крутит вспомогательные узлы.
4. Ослабляем и откручиваем крепежные болты шкива.
5. Демонтируем шкив с посадочного места.
6. Ослабляем хомуты патрубков подачи и оттока охлаждающей жидкости к водяному насосу.
7. Отсоединяем все хомуты.
8. Выкручиваем крепежные элементы и болты помпы.
9. Откручиваем боковой болт крепления насоса к блоку.
10. Демонтируем насос с силового агрегата.
11. Приступаем к сборке. Проверяем в коробке с насосом наличие уплотнительной прокладки. Если таковая отсутствует, то необходимо докупить.
12. Уплотнительную прокладку перед монтажом необходимо промазать герметиком и только потом устанавливать. Это устранит вероятность течи.
13. Устанавливаем новый насос и затягиваем все крепежные элементы.
14. Устанавливаем шкив и приводной ремень.
15. Присоединяем патрубки.
16. Ставим на место радиатор и вентилятор.
17. Когда все собрано, заливаем в систему охлаждающую жидкость. Не забываем прокачать, чтобы выгнать воздух.
18. Заводим автомобиль, и даем ему поработать несколько минут. Доливаем тосол при необходимости в систему.

Оригинал

Помпа ЗМЗ 406, как и все автомобильные детали, имеет каталожные номера. Оригинальный артикул водяного насоса может быть прописан двумя способами: 4063.1000450-20 или 4061.1307010-21.

При выборе оригинальной детали стоит обратить внимание, покупает ли автолюбитель оригинал или подделку. Помпа ЗМЗ 406 всегда упакована в полиэтилен с товарным знаком «ЗМЗ». Все швы спаяны и ровные. В комплекте с водяным насосом идет уплотнительная прокладка. На коробке всегда располагается фирменный знак Заволжского моторного завода, а также голограмма-наклейка.

В оригинальном изделии, внутри коробки, всегда располагается гарантийный лист, в котором также пишется свод правил по установке, адреса филиалов завода, а также условия гарантии, возврата и замены. На водяном насосе производства Заволжского моторного завода всегда имеется специальная отметка на металлической части корпуса.

Аналоги

Кроме оригинального водяного насоса ЗМЗ 406, на автомобильном рынке можно найти достаточно много аналогов. При этом качественные показатели деталей не хуже, а вот стоимость может быть ниже. Но, большинство автолюбителей, при покупке, все же предпочитают оригинал.
