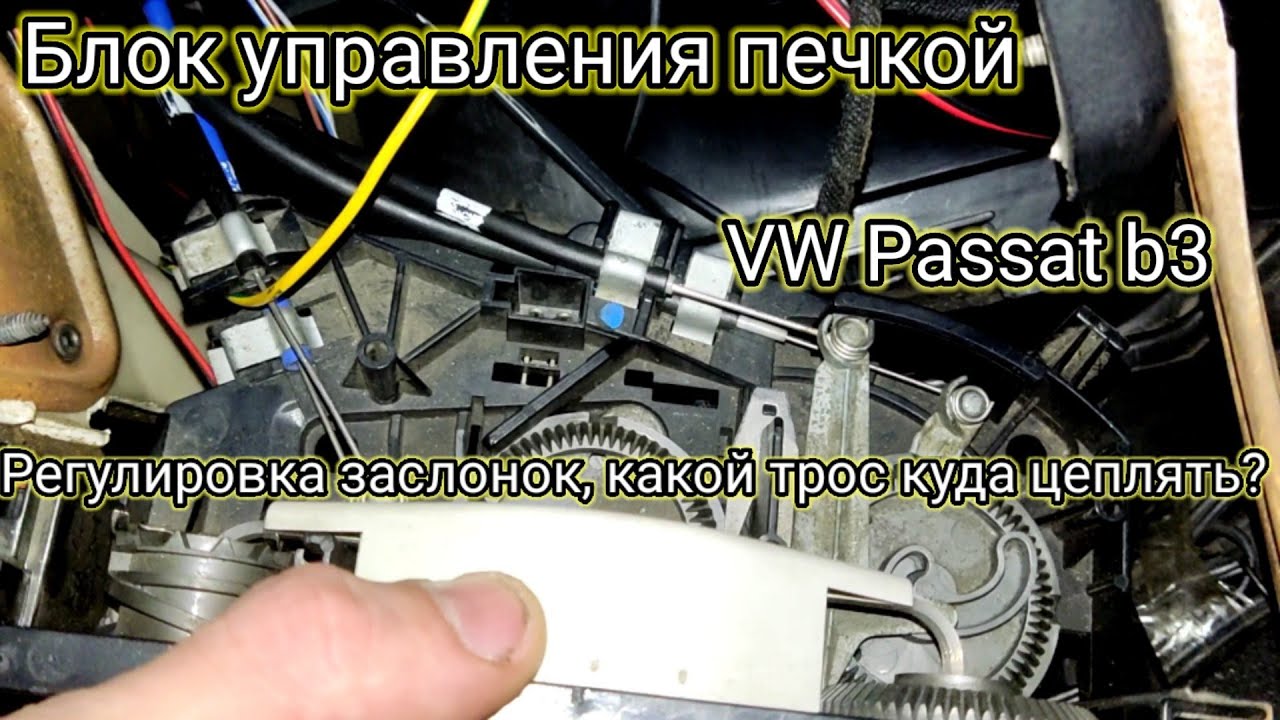

Снятие и установка / регулировка тяг системы отопления
Кузов. Система отопления. Фольксваген Пассат B3
Отсоединить тяги системы отопления от рычагов управления и вытащить их. Для этого отжать отверткой пружинные зажимы оболочек тяг.
Установка
Сначала установить тяги системы отопления на блок управления. Для этого тяги сторонами, которые обозначены белой и красной полосами, навесить на блок управления. Оболочки тяг приставить до упора к блоку управления, затем поджать щипцами прижимные пружины и зафиксировать.
Установить блок управления.
Навесить тяги на рычаги управления и закрепить прижимными пружинами.
Регулировка
Повернуть ручку управления вентилятором в положение «О».
Нажать до упора рычаг главного отсечного клапана и закрепить оболочку тяги.
Ручку регулирования температуры повернуть до упора в положение «kalt» (холодно).
Нажать до упора рычаг температурной заслонки и закрепить голубую оболочку тяги.
Ручку распределения воздуха повернуть до упора в положение «Defrost» (обогрев ветрового стекла).
Нажать до упора рычаг заслонки воздуховода ниши для ног/обогревателя ветрового стекла и закрепить черную оболочку тяги.
Внимание: Начиная с автомобиля №31 КЕ206000 устанавливается измененная тяга заслонки воздуховода ниши для ног/обогревателя ветрового стекла (удлиненная черная оболочка, характерный признак-голубая цветная полоса). Благодаря этому уменьшается опасность излома/обрыва троса. Если его необходимо установить на автомобиль более раннего выпуска, вырезать ножом упор (стрелка) для оболочки тяги у блока управления. Оболочку тросовой тяги вставить так, чтобы голубое цветное кольцо легло в вырезанную выемку.
Ручку распределения воздуха повернуть до упора в положение «Schalttafelausstromer» (обогрев щитка приборов).
Нажать до упора рычаг центральной заслонки и закрепить черную оболочку тяги.
Проверка регулировки: Повернуть ручки на панели управления системой отопления от упора до упора. При этом заслонки должны слышимо перемещаться из одного крайнего положения в другое.
Как подключить тросики печки Volkswagen Passat B3
Одной из наиболее распространенных проблем на автомобиле Volkswagen Passat B3 является неправильное функционирование печки в морозные дни. Основной причиной этого является обрыв тросика подачи горячего воздуха к печке. В данной статье мы предлагаем пошаговую инструкцию по правильному подключению тросиков печки на Volkswagen Passat B3.
Первым шагом для подключения тросиков печки является доступ к нижней части салона автомобиля. Для этого следует открыть капот и снять пластиковую заглушку на передней панели.
Затем необходимо открутить крепления пластиковой крышки на передней панели, чтобы получить доступ к тросикам печки. Крепления могут находиться на резьбовых штифтах или на скобых со специальными зажимами.
Далее нужно открутить крепления тросиков печки и снять их с панели. Тросики могут быть закреплены на панели с помощью зажимов или вставок, поэтому для снятия тросиков потребуются тонкие плоскогубцы или шарнирные ножницы.
После снятия тросиков с передней панели необходимо проверить их на наличие повреждений и износа. Если тросики имеют повреждения, необходимо заменить их новыми, чтобы избежать возможных проблем в будущем.
Наконец, следует заново установить тросики на переднюю панель, зафиксировав их с помощью зажимов или вставок, а также закрепить крышку передней панели.
Необходимые инструменты
Соединительные тросики печки VW Passat B3
Перед тем, как подключать тросики печки на Volkswagen Passat B3, необходимо подготовить несколько инструментов для работы:
- Набор отверток;
- Набор ключей;
- Изолента;
- Шатун;
- Мультиметр;
- Комплект соединительных тросиков печки VW Passat B3.
Важно: Перед началом работы убедитесь, что двигатель остановлен и ключ вынут из замка зажигания. Помните, что небрежное обращение с электропроводкой может привести к кратковременному замыканию и возгоранию.
Подготовительные работы
Шаг 1: Откройте капот
Прежде чем приступать к подключению тросиков печки на Volkswagen Passat B3, необходимо открыть капот автомобиля.
Шаг 2: Отсоедините аккумулятор
Для того чтобы работать с электропроводкой машины, необходимо отсоединить отрицательный кабель аккумулятора. Это позволит избежать коротких замыканий и других непредвиденных ситуаций.
Шаг 3: Найдите тросики печки
Тросики печки находятся в двигателе автомобиля. Обычно, они расположены на правой стороне, ближе к парктронику.
Шаг 4: Изучите минимальную схему электрооборудования
Прежде чем приступать к работе, необходимо изучить минимальную схему электрооборудования автомобиля. Это поможет вам понять, в какой последовательности подключать тросики печки.
Подготовительные работы очень важны для успешного подключения тросиков печки на вашем Volkswagen Passat B3. Обязательно выполняйте каждый шаг с вниманием и аккуратностью. Только так вы сможете безопасно и качественно подключить тросики печки к вашему автомобилю.
Демонтаж деталей, закрывающих доступ к тросикам
1. Открыть капот
Перед тем, как начать работу, нужно открыть капот автомобиля. Для этого найдите рычаг расположенный с левой стороны рулевой колонки внизу. Он удерживается специальным замком. Поднимите рычаг и подвиньте замок в сторону.
2. Снять нижнюю крышку панели приборов
Снять зеркальные панели, которые находятся на панели приборов. Затем открутите две гайки на верхней панели и две на нижней. Осторожно снимите нижнюю крышку.
3. Снять крышку панели отопителя и кондиционера
Расположите панель отопителя и кондиционера с правой стороны. Осторожно снимите ее, чтобы получить доступ к тросикам печки.
- Отверните два винта, которые находятся сверху
- Отсоедините блок управления печкой
- Отсоедините патрубки отопителя и кондиционера
После выполнения этих действий можно получить доступ к тросикам печки и выполнить их подключение.
Демонтаж старых тросиков
Шаг 1: Поднимите капот и найдите печку
Перейдите к передней части автомобиля и откройте капот. Найдите печку, которая расположена справа от двигателя в верхней части отсека двигателя.
Шаг 2: Освободите крепления старых тросиков
Осмотрите печку и найдите два старых тросика, которые соединены с клапаном. Отпустите крепление на конце тросика, используя плоскогубцы или ключ. Тросик должен освободиться от клапана.
Шаг 3: Снимите старые тросики
Снимите старые тросики из печки. Если тросики не отдаются, обрежьте тросик ножницами или кусачками. Важно не повредить печку и клапан.
Шаг 4: Проверьте новые тросики
Проверьте новые тросики на соответствие с оригинальными экземплярами. Убедитесь, что они одинаковой длины и имеют такой же наконечник.
Шаг 5: Установите новые тросики
Установите новые тросики на те же места, где были установлены старые тросики. Затяните крепления тросиков на клапане с помощью плоскогубцев или ключа.
Шаг 6: Проверьте работу печки
Запустите двигатель и проверьте работу печки. Убедитесь, что новые тросики работают корректно. При необходимости отрегулируйте тросики.
Монтаж новых тросиков
Шаг 1: Подготовка к установке
Прежде чем начать установку новых тросиков, нужно убедиться, что печка находится в положении «выключено». Затем следует перейти к открытию капота автомобиля и найти двигатель. Далее нужно посмотреть на правую сторону двигателя и обнаружить белую пластиковую накладку, которая закрывает отверстие, через которое проходят тросики.
Шаг 2: Удаление старых тросиков
Чтобы удалить старые тросики, необходимо снять наконечник с каждого троса. Для этого можно использовать плоскогубцы. Затем нужно отвинтить крепление тросиков и удалить их с помощью тех же плоскогубцев.
Шаг 3: Установка новых тросиков
Перед установкой новых тросиков нужно убедиться, что они соответствуют модели автомобиля и являются аналогом оригинальных тросов. Новые тросы устанавливаются на зеркальных противоположных сторонах двигателя. После установки необходимо привинтить крепления и наконечники.
Шаг 4: Проверка печки
После установки новых тросиков рекомендуется проверить работоспособность печки. Для этого нужно вернуться в салон и проверить, как реагирует печка на управление. Если все выполнено правильно, то каждый новый тросик должен работать наравне со старыми тросами.
Установка обратно деталей, закрывающих доступ к тросикам
Шаг 1: Установка защитного кожуха
Перед установкой защитного кожуха необходимо поместить тросики печки в его отверстия. Затем установите кожух на место и зафиксируйте его при помощи крепежных скоб.
Шаг 2: Установка воздуховода
Установите воздуховод на место и зафиксируйте его винтами на корпусе печки. Убедитесь, что воздуховод правильно подогнан к отверстию на кожухе, где расположены тросики.
Шаг 3: Установка консоли кожуха и воздуховода
Установите консоль кожуха и воздуховода обратно на место. Затяните все крепежные винты на консоли, чтобы зафиксировать ее на корпусе печки.
После завершения установки всех деталей, вы можете проверить работоспособность тросиков печки, выполнив несколько пробных нажатий на соответствующие рычаги на приборной панели.
Проверка правильности подключения тросиков
Шаг 1: Проверьте, что печка работает
Перед тем, как проверять правильность подключения тросиков, убедитесь, что печка в вашем Volkswagen Passat B3 работает. Направьте воздуховоды на лобовое стекло и включите печку. Если воздух согревается и проходит через воздуховоды, значит печка работает. Если же ничего не происходит, то нужно разобраться в причинах.
Шаг 2: Проверьте длину и направление тросиков
Тросики должны быть правильно подключены и идти соответствующим образом. Обратите внимание на длину каждого тросика, она должна быть определенной, чтобы тросик мог достигнуть управляющих клапанов, которые открывают и закрывают доступ воздуха в печку. Также важно проверить, что тросики идут в правильном направлении и корректно закреплены.
Шаг 3: Проверьте состояние тросиков
Важно убедиться, что тросики находятся в исправном состоянии. Проверьте их на наличие изломов, деформаций и повреждений. Если тросики повреждены, их нужно заменить на новые.
Следуя этой инструкции, вы можете проверить правильность подключения тросиков печки на Volkswagen Passat B3 и убедиться, что все работает корректно. Если же вы обнаружите какие-то проблемы, то лучше обратиться к автомастеру за помощью.
Дополнительные рекомендации
Проверьте состояние тросиков перед установкой на печку
Перед подключением тросиков к печке необходимо проверить их состояние. Необходимо убедиться, что они не порваны и не имеют признаков износа. В случае обнаружения повреждений, тросики необходимо заменить на новые.
Правильно закрепите тросики на печке
При установке тросиков на печку необходимо правильно и крепко их закрепить. Необходимо убедиться, что они не будут двигаться и иметь лишнюю подвижность. Также не следует перетягивать тросики, чтобы не привести к повреждению механизма печки.
Проверьте работоспособность печки
После подключения тросиков необходимо проверить работоспособность печки. Рекомендуется проверить работу всех режимов печки и убедиться, что она работает безотказно. Если возникнут какие-либо проблемы во время проверки, необходимо соответствующим образом решить их.
Обращайтесь к специалисту, если не уверены в своих навыках
Если вы не уверены в своих навыках по подключению тросиков печки или имеете какие-либо сомнения, лучше обратиться к специалисту. Обращение к квалифицированному мастеру поможет избежать возможных ошибок и повреждений механизма печки.
Вопрос-ответ
Какие материалы понадобятся для подключения тросиков печки на Volkswagen Passat B3?
Для подключения тросиков печки Вам понадобятся: отвертки, гаечные ключи, набор клипс, проволока и тросики печки.
Как правильно снять панель управления печкой на Volkswagen Passat B3?
Чтобы снять панель управления печкой, нужно сначала отключить аккумулятор и затем аккуратно вынимать приборную панель, используя подходящие инструменты. Сначала снимите накладку с верхней части панели, а затем удалите саму панель соединившись с клеммой заземления.
Как установить новые тросики печки на Volkswagen Passat B3?
Для установки новых тросиков печки нужно предварительно вынуть старые из их корпусов. Затем вставьте новые тросики в заданное место и закрепите их с помощью клипс и проволоки. После этого соберите панель обратно на место.
Какие навыки нужны для корректного подключения тросиков печки на Volkswagen Passat B3?
Для подключения тросиков печки на Volkswagen Passat B3 необходимы знания о принципе работы печки и опыт работы с автомобильной механикой. Если у вас нет таких навыков, лучше обратиться за помощью к профессионалам.
Что делать, если тросики печки на Volkswagen Passat B3 не работают после установки?
Если тросики печки на Volkswagen Passat B3 не работают после установки, возможно, они были установлены неправильно. Перепроверьте их корректное расположение и крепление, а также сверьтесь со схемой соединений. Если проблема не ликвидирована, обратитесь к автомобильному механику.
Насколько сложно самостоятельно заменить тросики печки на Volkswagen Passat B3?
Замена тросиков печки на Volkswagen Passat B3 может быть довольно сложной задачей, особенно для тех, кто не имеет опыта в автомобильной механике. Если у вас нет приемлемого уровня знаний в этой области, рекомендуется обратиться к автомобильной мастерской.
Отопление и вентиляция (отопитель с ручным управлением) Volkswagen Passat B3
Ручка А — Переключатель режимов работы вентилятора и регулятор подачи наружного воздуха
Может быть установлено 4 фиксированных режима (скорости) работы вентилятора. В положении рукоятки между 1 и 0 происходит плавное регулирование подачи наружного воздуха в салон.
В положении 0 подача наружного воздуха закрыта, вентилятор отключен. В этом режиме загрязненный воздух снаружи не проникает в салон, но поскольку при этом могут запотевать окна, отключать подачу наружного воздуха рекомендуется лишь на короткое время.
В автомобилях, имеющих фильтр на воздухозаборнике отопителя, режим 0 необходим только для защиты от газообразных загрязнений воздуха (запах) — пыль, сажа и т.п. задерживаются фильтром.
Ручка В — Регулятор температуры
При повороте по часовой стрелке температура повышается, против часовой стрелки — понижается.
Ручка С — Регулятор распределения воздуха
В зависимости от положения этой ручки поступающий в салон воздух направляется в те или иные вентиляционные решетки и сопла (см. таблицу).
Вентиляционные решетки и сопла
Температура воздуха, поступающего через отопитель к вентиляционным решеткам, регулируется с помощью ручки В, а распределение потока воздуха между решетками (соплами) — ручкой С. Решетки 3 и 4 дополнительно можно открывать и закрывать: поворотом расположенной сбоку от решетки ручки вверх решетка открывается, поворотом вниз — закрывается.
Для изменения вертикального направления воздушного потока решетки 3 и 4 можно поворачивать вверх и вниз.
Для изменения горизонтального направления воздушного потока нужно переместить ручку, расположенную в середине соответствующей решетки.
Задние нижние сопла (у ног задних пассажиров) открываются одновременно с соплами 5.
Освобождение от изморози лобового и боковых стекол:
- Установить ручку А в позицию 3
- Повернуть ручки В и С по часовой стрелке до упора.
- Закрыть решетку 3.
- Теплый воздух может быть дополнительно направлен на боковые стекла через решетки 4.
Предохранение лобового и боковых стекол от запотевания:
Если при сильной влажности (например, во время дождя) стекла запотевают, рекомендуется установить следующий режим:
- Ручку А установить в позицию 2 или 3
- Ручку В, в случае необходимости, установить в среднее положение (режим обогрева)
- Регулятор С установить в положение
- Закрыть решетку 3. Через решетки 4 на боковые стекла может быть дополнительно направлен теплый воздух.
Быстрый обогрев салона:
- Установить ручку А в позицию 3
- Ручку В повернуть по часовой стрелке до упора
- Ручку С установить в положение
- Закрыть решетку 3; решетки 4 открыть частично или полностью.
Умеренный обогрев салона
После того, как отпотели стекла и достигнута желаемая температура воздуха в салоне, рекомендуется следующий режим:
- Ручку А установить в позицию 1 или 2
- Ручкой В установить желаемую температуру отопителя
- Ручкой С установить желаемое направление подачи теплого воздуха (
или
). При запотевании лобового стекла установить ручку С в 4 положение (
). - Закрыть решетку 3
- Отрегулировать желаемые мощность и направление потока теплого воздуха, выходящего из решеток 4.
Вентиляция (без обогрева салона)
- Ручкой А установить желаемую интенсивность вентиляции (скорость вентилятора)
- Ручку В повернуть против часовой стрелки до упора
- Ручку С установить в положение #img9#
- Открыть решетки 3 и 4.
При необходимости ручку С можно установить и в любое другое положение.
Общие указания
Чтобы отопление и вентиляция работали безукоризненно, входное отверстие воздухозаборника перед лобовым стеклом должно быть свободно ото льда, снега и листьев.
Ручки В и С обеспечивают плавную регулировку и могут быть установлены в любое положение; ручка А имеет фиксированные положения 1-4.
Во избежание запотевания стекол при низкой скорости движения всегда включайте вентилятор отопителя на низкую или среднюю скорость.
Обогрев зависит от температуры охлаждающей жидкости — полная мощность отопителя может быть достигнута только при прогретом двигателе.
Вытяжная вентиляция осуществляется через отверстия в задней части салона, доступ к которым должен быть свободен. По этой причине в автомобиле Limousine не должна быть закрыта багажом щель между багажной полкой и задним стеклом, а в автомобиле Variant не рекомендуется сильно загружать задние углы багажного отсека.
Кроме того, на моделях со складной полкой грузом не должны быть закрыты щели между полкой и боковыми консолями полки.
Где найти схему печки Пассат Б3 и как использовать
Добро пожаловать! Меня зовут Дмитрий Ермохин, и я опытный автомеханик и специалист по автомобилям. Сегодня я хотел бы рассказать вам о схеме работы печки на Volkswagen Passat B3.
Система охлаждения
Чтобы лучше понять работу печки Passat B3, нужно знать некоторые особенности системы охлаждения данного автомобиля. В Passat B3 используется жидкостное охлаждение двигателя, где тепло, выделяемое двигателем, передается через систему охлаждения к радиатору. Радиатор охлаждает жидкость, а потом она циркулирует обратно в двигатель, что помогает его охлаждению.
Как только двигатель нагревается, система охлаждения передает тепло через радиатор печки и воздух, который поступает в салон автомобиля, нагревается и обеспечивает комфортную температуру в холодные дни.
Схема работы печки Passat B3
Схема работы печки Passat B3 основана на принципе использования теплоты от охлаждающей жидкости двигателя. Циркуляция и вентиляция воздуха в печке осуществляется с помощью вентилятора в салоне автомобиля.
Ниже представлена схема работы печки Passat B3:
| Компоненты | Описание |
|---|---|
| Радиатор печки | Прикреплен к охлаждающему контуру двигателя и переключается при необходимости, чтобы подать жидкость охлаждения в печку. |
| Воздушные заслонки | Регулируют поток воздуха в салоне автомобиля. Когда заслонки открыты, воздух подается в салон печки, где происходит его нагрев. |
| Вентилятор | Расположен в салоне автомобиля и обеспечивает циркуляцию воздуха через печку. |
Особенности печки Passat B3
Passat B3 имеет несколько особенностей в работе печки:
- В печке есть возможность регулировки температуры воздуха, поэтому вы можете настроить оптимальный уровень комфорта в салоне.
- Печка может работать только при нагретом двигателе, поэтому она станет доступна только после его прогрева.
- Если печка не работает должным образом, возможно, что причина в неисправности компонентов, таких как радиатор печки или вентилятор. Рекомендуется обратиться к профессиональному автомеханику для устранения неисправностей.
Вот и все, что я хотел сказать о схеме работы печки Passat B3. Надеюсь, эта информация была полезной для вас. Если у вас возникнут вопросы или вы столкнетесь с проблемой, не стесняйтесь обратиться ко мне или другому эксперту в области автомобилей. Удачного вождения!
