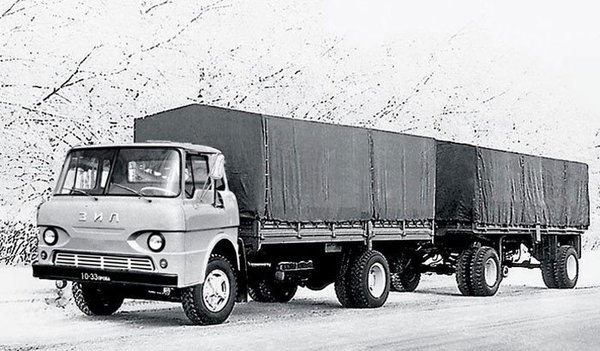

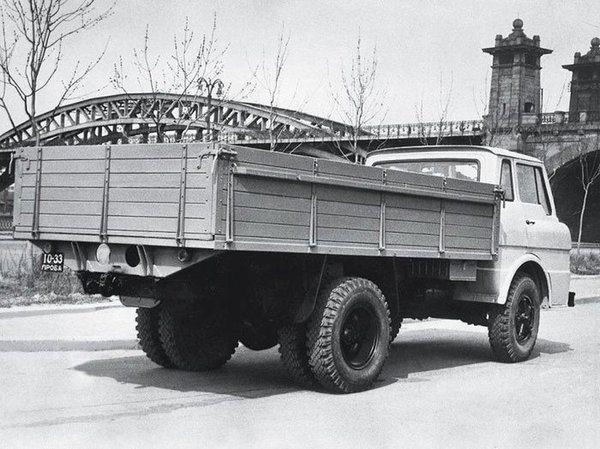

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный ⁠ ⁠

«Бескапотный ЗИЛ? Вы что-то путаете. » — скажет любой, кто хоть чуть-чуть разбирается в советских грузовиках. Но, как оказалось, такая машина реально существовала и была практически по всем показателям лучше ЗИЛ-130. Почему так? Да потому, что, как это часто случалось в СССР, решения принимались исходя не из здравого смысла, а в угоду тому, у кого больше власти. Почему перспективный «бескапотник» ЗИЛ так и не пошел в серию — в этом материале.

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Проектирование бескапотного варианта машины шло вместе с проектированием автомобиля со стандартной капотной компоновкой, ставшего впоследствии знаменитым ЗИЛ-130.

В то время на заводе имени Лихачева группа инженеров-конструкторов под руководством талантливого инженера и автомобильного конструктора Анатолия Кригера также работала над проектом нового грузовика, получившим обозначение ЗИЛ-Э169А.

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Грузовик должен был пополнить гамму «бескапотников», производившихся либо готовившихся к производству на таких автозаводах, как Кутаисский (КАЗ-608), Горьковский (ГАЗ-62, ГАЗ-66), Минский (семейство МАЗ-500) и Ульяновский (УАЗ-451).

Бескапотный ЗИЛ-Э169А решили оснастить независимой передней подвеской на торсионах. Первый образец был готов 25 декабря 1964 года. Автомобиль базировался на агрегатах ЗИЛ-130: двигатель, трансмиссия, элементы рулевого управления, пневмооборудование, приборы и т.д. по мере надобности заимствовались у нового капотного варианта.

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

Не забыли и о водителе и его комфорте. Внутренняя ширина необычайно просторной кабины, достигающая на уровне плеч 1720 мм, позволяла разместиться водителю и двум сопровождающим вполне вольготно. Регулируемое по высоте рулевое колесо имело спицы с характерным изломом. Небольшой наклон рулевой колонки в горизонтальной плоскости и сиденье с продольным перемещением позволяли удобно устроиться на своем месте водителям разного телосложения.

Весной 1965 года грузовик отправился на заводские испытания, но сначала он прошел обкатку длиной 4000 км. Курсовая устойчивость автомобиля, стабилизация управляемых колес были прекрасными. Во время прямолинейного движения по асфальтированному шоссе водитель почти не подруливал, тогда как его коллега на ЗИЛ-130 интенсивно работал рулем для поддержания выбранного направления. При резком маневрировании грузовик безукоризненно слушался руля. Дальнейшие испытания, проходившие в горах Кавказа, а также в ходе совместных работ ЗИЛа и НАМИ в 1965-1966 годах подтвердили высокие технико-экономические характеристики машины.

Особой похвалы испытателей удостоилась плавность хода. Например, при движении по булыжнику со скоростью 40-50 км/ч вертикальные ускорения оставались примерно на том же уровне, как и при езде по асфальту. Маневровые качества благодаря небольшому радиусу поворота обеспечили заслуженное признание, особенно на извилистых горных дорогах. Неплохую проходимость автомобиль показал и на бездорожье.

Бескапотный ЗИЛ: по всем статьям лучший, но военным ненужный Зил, Грузовик, Прототип, Длиннопост

В том, что у машины большое будущее, никто не сомневался. Однако в советском автопроме окончательное решение принимали не автомобилисты, а военные. Все грузовые автомобили, выпускавшиеся в СССР, имели двойное назначение и в случае войны могли быть мобилизованы для нужд армии. А военные считали, что грузовой автомобиль капотной компоновки обеспечивает водителю и пассажирам в кабине большую безопасность (например, при подрыве на мине), чем «бескапотник». Поэтому в серию пошел менее удачный, но капотный ЗИЛ-130.

Но идея бескапотного грузовика на заводе имени Лихачева сохранилась. Прошло всего несколько лет, и появился ЗИЛ-170/175, который положил начало новой марке, — так рождался Камский автомобильный завод (КамАЗ).

Как работает капотная петля зил 130

Капот ЗИЛ-130

Капот автомобиля — аллигаторного типа, с компенсационными пружинами, имеет большой угол открытия (90°), что облегчает обслуживание и ремонт двигателя. Для предотвращения произвольного закрывания капота правые рычаги имеют предохранительный крючок. Когда капот полностью открыт, предохранительный крючок должен быть закрыт.

Замок капота отпирается снаружи. Чтобы открыть капот, надо рукой через отверстие в облицовке радиатора повернуть на себя рычаг замка, при этом штырь выйдет из зацепления с рычагом, и капот при помощи пружины приподнимется на навесках до положения, в котором крючок предохранителя зацепляется за кромку отверстия в облицовке радиатора. Пружина рычага возвращает рычаг замка в исходное положение. Через образовавшийся просвет между капотом и облицовкой радиатора нажимают рукой на предохранитель и выводят его крючок из отверстия в облицовке. После этого поднимают капот и устанавливают его в открытом положении. Закрывать капот необходимо с усилием.

Навеска капота

Спецмаш

ООО «КАРТЕР» является комиссионером для ООО «21 век» и на 100% ведет свою коммерческую деятельность в интересах ООО «21 век».

Информация, представленная на сайте kspecmash.ru, не является публичной офертой, определяемой положениями ч. 2 ст. 437 Гражданского кодекса РФ
Цены и наличие товара могут изменяться.

Любое копирование информации с сайта (текст, фото, видео и т.д.) осуществляется только с разрешения администрации сайта kspecmash.ru с обязательной ссылкой на сайт kspecmash.ru

© Все права защищены. Информация сайта защищена законом об авторских правах.

Как работает капотная петля зил 130

Двигатель ЗИЛ-130: механизмы двигателя, смазочная система

Двигатель ЗИЛ-130 представляет собой четырехтактный агрегат с восьмью цилиндрами, расположенными V-образно под углом 90˚. Двигатель карбюраторный. В ДВС применена водяная система охлаждения, циркуляция в системе принудительная.

Двигатель ЗИЛ-130
Рис. 1. Двигатель ЗИЛ-130

Подвеска двигателя
Рис. 2. Подвеска двигателя:
а – передняя опора; б – задняя опора; 1 – защитный колпак; 2 – болт крепления передней опоры; 3 – кронштейн передней опоры; 4 и 12 – болты крепления двигателя; 5 – передняя крышка блока цилиндров; 6 – верхняя подушка передней опоры; 7 – нижняя подушка передней опоры; 8 – шайба; 9 – распорная втулка; 10 – поперечина рамы; 11 – картер сцепления; 13 – болт крепления задней опоры; 14 – крышка; 15 – кронштейн задней опоры; 16 – башмак; 17 – подушка задней опоры; 18 – регулировочная прокладка

Продольный разрез двигателя
Рис. 3. Продольный разрез двигателя:
1 – шкив коленчатого вала; 2 – храповик; 3 – блок цилиндров; 4 – указатель установки момента зажигания; 5 – датчик ограничителя максимальной частоты вращения коленчатого вала; 6 – валик привода датчика ограничителя; 7 – поджимная пружина валика; 8 – распорное кольцо; 9 – упорный фланец; 10 – передняя крышка блока; 11 – водяной насос; 12 – шкив водяного насоса; 13 – ремень привода генератора; 14 – ремень привода насоса гидроусилителя; 15 – ремень привода компрессора; 16 – пробка; 17 – масленка; 18 – рым-болт; 19 — воздушный фильтр маслоналивной горловины; 20 – топливный насос; 21 – штатив насоса; 22 – фильтр тонкой очистки топлива; 23 – трубка вентиляции картера; 24 – центробежный фильтр очистки масла (центрифуга); 25 – датчик указателя температуры воды; 26 – распределительный вал; 27 – вкладыш коренного подшипника; 28 – сальник заднего коренного подшипника; 29 – сцепление; 30 – коленчатый вал; 31 – упорная шайба; 32 – зубчатое колесо распределительного вала

Поперечный разрез двигателя
Рис. 4. Поперечный разрез двигателя:
1 – масляный насос; 2 – блок цилиндров; 3 – поршень; 4 – прокладка головки блока; 5 – выпускной газопровод; 6 – крышка головки блока; 7 – коромысло; 8 – головка блока; 9 – штанга коромысла; 10 – центробежный фильтр очистки масла; 11 – карбюратор; 12 – привод распределителя зажигания; 13 – впускной трубопровод; 14 – распределитель зажигания; 15 – указатель уровня масла; 16 – свеча; 17 – щиток свечей; 18 – толкатель; 19 – щиток стартера; 20 – стартер; 21 – масляный поддон; 22 — маслоприемник

Отливают блок цилиндров из чугуна, вставные гильзы (применяются «мокрые» гильзы) также изготовлены из чугуна, в который включены ферритовые соединения. В верхней части БЦ находится изготовленная из специального чугуна вставка. Эта часть блока изнашивается быстрее. Для продления срока ее службы применяется запрессовка в ее тонкостенных кислотоупорных гильз (материал – чугун). Для обеспечения уплотнения гильзы в верхней ее части применяется асбостальная прокладка в ГБЦ. Прокладка помогает зажать бурт гильзы между блоком и ГБЦ. Два резиновых кольца обеспечивают уплотнение нижней части гильзы.

Материал для изготовления головки бока цилиндров со вставными седлами и направляющими клапанами – сплав алюминия. Между блоком и ГБЦ размещена асбостальная прокладка. Крепление каждой головки к блоку осуществляется болтами (всего их 17), предварительно производится цекование отверстий под них. Из общего числа крепежных болтов каждой ГБЦ четыре служат для фиксации оси коромысел и одновременно используются для крепежа ГБЦ.

Для подтягивания крепежа и контроля усилия затяжки используют динамометрический ключ. Это связано с разницей в расширении нагретого материала, из которых изготовлена головка блока (алюминий) и крепеж (сталь). Подтягивание крепежных болтов ГБЦ выполняется на двигателе в холодном состоянии. Так делается, потому что затяжка ГБЦ будет увеличиваться или уменьшаться в зависимости от того, повышается температура ДВС или уменьшается. При температуре двигателя:

  • в районе 0°С усилие для затяжки должно составлять ≥ 9 кгс∙м (90 H∙м)
  • в интервале температур + 20° − +25°С – в пределах 11 кгс∙м (110 H∙м).
  • ниже 0°С проводить подтягивание крепежных болтов ГБЦ запрещено. Для того, чтобы провести затяжку при таких температурах, сначала требуется прогреть двигатель.

После того, как крепежные болты ГБЦ подтянуты, требуется провести проверку и регулировку зазоров клапанов, если возникнет такая необходимость. Крепежные болты выпускных газопроводов подтягиваются вместе с затяжкой крепежных болтов ГБЦ.

На рис. 5 показано, как в два этапа осуществляется подтягивание крепежных болтов ГБЦ:

  • затяжка всех крепежных болтов;
  • дополнительное их подтягивание с первого по пятый.

Последовательность затяжки болтов крепления головки блока цилиндров
Рис. 5. Последовательность затяжки болтов крепления головки блока цилиндров

Так можно добиться, чтобы плоскости ГБЦ полностью прилегали к блоку. Сначала следует удалить отложения из водяных отверстий камеры сгорания, БЦ и ГБЦ, потом приступать к смене прокладок. У прокладки крышки ГБЦ поверхность рифленая. Для правильной установки рифленая поверхность должна смотреть на крышку ГБЦ. Требуется регулировать усилие для затяжки крепежных гаек крышки ГБЦ – он должен составлять от 0,5 до 0,6 кгс∙м (от 5 до 6 H∙м). Необходимо равномерно проводить затяжку.

Материал поршней − сплав алюминия, который покрывают оловом. Требуется контролировать соответствие гильзы и поршня. Ленту-щуп, у которой размеры составляют 200х10х0,08 мм, и поршень утапливают в цилиндр. Ленту с усилием протаскивают. Лента оказывается зажатой в цилиндре между его стенкой и поршнем, и для ее освобождения нужно приложить усилие. Прикладываемое для протаскивания ленты усилие необходимо измерить – его величина должна составлять от 2 до 3,5 кгс (20-35 H).

Фиксация плавающих поршневых палец в поршне делается с помощью двух стопорных колец. Точность изготовления поршневых пальцев очень высокая. Пальцы подбирают к шатунам и поршням. По внешнему диаметру проводят сортировку пальцев на разные группы (их всего четыре). В качестве критерия для сортировки используют именно внешний диаметр. Для того, чтобы указать принадлежность детали к определенной группе, на нее краской наносят соответствующее обозначение. Место нанесения такого обозначения:

  • у поршней – на внутренней поверхности;
  • у шатуна – на малой головке, наружная поверхность которой имеет цилиндрическую форму;
  • у пальцев – на внутренней поверхности.

При сборке могут использоваться только детали из одной группы. Для этого на каждой из них должна быть нанесена маркировка, показывающая принадлежность к этой группе. Следует помнить, что на сопряженных поверхностях деталей могут появиться задиры. Чтобы этого не допустить, поршни сначала помещают в масло, после чего нагревают до 55°С. Только после этого приступают к сборке поршня и пальца.

Количество устанавливаемых на каждый поршень колец – четыре, из них одно маслосъемное и три компрессионных. Отличие двух верхних компрессионных колец состоит в нанесенном покрытии из хрома. Хромированное покрытие нанесено на наружную цилиндрическую поверхность.

Нижнее из компрессионных колец отличается конической формой. Конус своим основанием смотрит вниз. Компрессионные кольца установлены правильно, если выточка, которая имеется на их внутренней цилиндрической поверхности, будет обращена вверх (рис. 6). Маслосъемное кольцо составное – это два стальных кольца, плоские по форме, а также два расширителя, осевой и радиальный.

Поршень с шатуном
Рис. 6. Поршень с шатуном:
1 – кольцевой диск маслосъемного кольца; 2 – осевой расширитель; 3 – радиальный расширитель; 4 – нижнее и среднее компрессионные кольца; 5 – верхнее компрессионное кольцо; 6 – стопорной кольцо; 7 – поршневой палец; 8 – стрелка на днище поршня; 9 – поршень; 10 – шатун; 11 – метка на стержне шатуна; 12 – бобышка на крышке шатуна

Стальные кольца плоской формы при монтаже поршня устанавливают таким образом, чтобы замки кольцевых дисков находились под углом 180° один по отношению к другому. Угол, под которым устанавливают замки обоих расширителей по отношению к замкам стальных дисков, должен составлять 120°.

При такой форме поршневых колец удается добиться оптимального распределения давления кольца, которое оно оказывает на стенки гильзы. Это помогает увеличить рабочий ресурс детали и дает возможность проводить смену колец, при условии своевременного прохождения ТО, только при проведении капремонта ДВС. До замены поршневых колец проводится проверка расхода масла на угар, для чего устраняются наружные масляные протечки, фильтр системы вентиляции картера промывается, на клапане удаляются отложения. Это необходимо сделать и до принятия решения о проведении капремонта ДВС. Если нет достаточных оснований для принятия решения о замене поршневых колец, проводить ее нельзя − это может привести к уменьшению ресурса ДВС.

Необходимость замены поршневых колец или отправки ДВС в капремонт определяется только после диагностики на специальном оборудовании.

Срок эксплуатации ДВС ЗИЛ-310 можно продлить, если:

  • выполнять рекомендации производителя двигателя по использованию типа горючего и моторного масла;
  • чистить своевременно клапаны и трубки вентиляции картера, центробежного маслоочистителя;
  • промывать фильтры (воздушный и вентиляции картера).

Шатуны изготовлены из стали и имеют сечение в виде двутавра. В верхнюю головку детали запрессовывается втулка из бронзы. В нижнюю запрессовываются вкладыши. Вкладыши изготавливают из сплава алюминия и олова (их называют сталеалюминиевые), они тонкостенные.

Точность при производстве вкладышей в дальнейшем исключает необходимость прецизионного выравнивания их поверхности (шабрения) и стыков, а также использования прокладок. Более того, такие действия проводить запрещено.

При установке поршня и шатуна требуется соблюдение правил:

  • направление стрелки, которая есть на днище − в сторону передней части коленвала;
  • направление в одну сторону стрелки и метки, которая есть на стержне шатуна – это правило действует, когда в сборе устанавливается комплект для цилиндров, расположенных слева (левая группа);
  • Направление метки на стержне шатуна и стрелки в разные стороны – так надо устанавливать комплект для цилиндров, расположенных справа (правая группа).

Усилие для подтягивания гаек болтов шатуна с помощью динамометрического ключа должно составлять от 5,6 до 6, 2 кгс∙м (от 56 до 62 H∙м). Проверка нужного усилия дополнительное подтягивание гаек проводится каждый раз, когда демонтируется картер поддона.

Коленвал пятиопорный, есть закаленные шейки. Изготовлена деталь из стали. В коленвале имеются каналы для смазывания (рис. 7). Предусмотренные полости для очистки масла закрывают пробки. В пробках предусмотрен внутренний шестигранник под ключ, который используется для откручивания. Усилие для их затягивания должно составлять минимум 3 кгс∙м (30 H∙м). Допустимый размер выступа детали над поверхностью коленвала – это высота фаски. Полости очищаются при проведении ремонтных работ. Чистку надо также проводить при замене шатунных и коренных вкладышей и когда пробег превысил 100 тыс. км.

Коленчатый вал
Рис. 7. Коленчатый вал:
1 – противовес; 2 – пробка; 3 – полость для центробежной очистки масла

Есть взаимозаменяемость вкладышей коренных подшипников на всех опорах. Это не касается только задней опоры.

Усилие, которое требуется для затягивания болтов крышек коренных подшипников с помощью динамометрического ключа, составляет от 11 до 13 кгс∙м (110 — 113 H∙м). Требуется проверять усилие для подтягивания и при необходимости подтягивать эти болты при каждом демонтаже масляного поддона. В случае возникновения износа вкладышей коренных и шатунных подшипников, производится одновременная замена – заменяются обе половинки детали. Две сталеалюминиевые упорные шайбы не позволяют коленчатого валу смещаться по оси. Шайбы имеют форму полукольца, место их установки – в проточке БЦ на передней коренной шейке.

Динамическая балансировка коленвала производится после сбора с маховиком и сцеплением. Затяжка крепежных болтов маховика на фланце коленчатого вала делается с усилием 14-15 кгс∙м (140 — 150 H∙м).

Материал, из которого изготовлен маховик − чугун. К фланцу коленвала он крепится 6 болтами. У маховика есть зубчатый венец, изготовленный из стали. С его помощью производится запуск ДВС от стартера. Смещение одного из отверстий крепления детали составляет 2° − это требуется учитывать при сборке с коленвалом. К фланцу коленчатого вала крепежные гайки маховика надо подтягивать с одинаковым усилием. Крепежные болты маховика должны быть хорошо зашплинтованы.

Распределительный вал изготавливается из стали. Имеются закаленные кулачки и шестерня привода распределителя зажигания. Распредвал пятиопорный. В опоры запрессованы втулки (они изготовлены из биметаллической ленты). С помощью двух зубчатых колес осуществляется привод распределительного вала. Правильной считается установка колес коленвала и распредвала, когда метки располагаются на прямой, которая соединяет центры этих колес (рис. 8).

Положение меток на зубчатых колесах при установке фаз газораспределения
Рис. 8. Положение меток на зубчатых колесах при установке фаз газораспределения

Материал для изготовления клапанов − жаростойкая сталь. Клапаны в один ряд расположены в ГБЦ под наклоном по отношению к оси цилиндров. Привод клапанов осуществляется от распредвала через штанги, толкатели и коромысла. Седла клапанов имеют рабочую фаску. Угол рабочей фаски у впускного клапана составляет 30°, у выпускного – 45°.

Для увеличения сока службы выпускных клапанов используется механизм принудительного поворачивания (рис. 9).

Механизм для поворачивания выпускного клапана
Рис. 9. Механизм для поворачивания выпускного клапана:
1 – клапан; 2 – неподвижный корпус; 3 – шарик; 4 – упорная шайба; 5 – замочное кольцо; 6 – пружина клапана; 7 – тарелка пружины клапана; 8 – сухарь клапана; 9 – дисковая пружина механизма; 10 – возвратная пружина8 11 – наполнитель; 12 – наплавка; 13 — заглушка

При возникновении стука в клапанном механизме проводится их проверка. При необходимости регулируются зазоры между клапанами и коромыслами. Установленные пределы зазоров для клапанов, как впускных, так и выпускных – от 0,25 до 0,30 мм. Регулировка зазоров проводится с помощью специального регулировочного винта с контргайкой. Регулировочный винт находится в коротком плече коромысла. Проводить регулировку можно только тогда, когда двигатель остыл.

Регулировка производится так – в верхнюю мертвую точку такта сжатия устанавливают поршень первого цилиндра. Эту точку называют также ВМТ. Необходимо установить отверстие на шкиве коленчатого вала под меткой ВМТ на указателе установки момента зажигания.

Установив в таком положении поршень первого цилиндра и отверстие на шкиве коленвала, проводится регулировка зазоров клапанов цилиндров:

впускного и выпускного 1-го цилиндра выпускного 4-го цилиндра
выпускного 2-го цилиндра выпускного 5-го цилиндра
впускного 3-го цилиндра впускного 7-го цилиндра
впускного 6-го цилиндра

К регулировке оставшихся клапанов приступают, развернув коленвал на 360°.

Неисправности, которые могут появится, если ДВС длительное время работает с неправильно отрегулированными зазорами:

  • клапаны могут обгореть;
  • детали механизма изнашиваются быстрее предусмотренных сроков;
  • коромысла, толкатели (их опорные поверхности) и кулачки распределительного вала изнашиваются.

При разборке двигателя, пробег которого превышает 70 000 км, в обязательном порядке производится проверка состояния возвратных пружин и шариков механизма для поворачивания выпускного клапана.

При появлении износа на витках пружины, нужно развернуть деталь изношенной частью вниз. Необходимо правильно собирать механизм для поворачивания клапанов – в выбранном направлении вращения пружина устанавливается позади шарика.

Толкатели клапанов (они пустотелые) изготавливаются из стали. На торец детали наплавляется чугун – это повышает надежность пары кулачок-толкатель. В толкателе, в нижней части детали, детали высверливается отверстие, которое используется для смазывания.

Впускной трубопровод изготавливается из сплава алюминия. Трубопровод общий для двух рядов цилиндров. Располагается между ГБЦ. Для подогрева смеси используется жидкостная полость детали. Затяжку гаек крепления трубопровода проводят равномерно. Важно проводить ее последовательно − крест-накрест. Усилие для подтягивания гаек крепления детали к ГБЦ должно составлять от 1,5 до 2,0 кгс∙м (15 — 20 H∙м).

Из чугуна изготавливаются выпускные трубопроводы. Они размещены с каждой стороны БЦ.

Смазочная система

В ЗИЛ-130 используется комбинированная схема. Она сочетает разбрызгивание и циркуляционную систему, которая предусматривает принудительную подачу масла (рис. 10). Для охлаждения масла используется радиатор.

Схема смазочной системы двигателя
Рис. 10. Схема смазочной системы двигателя:
а – общая схема смазывания; б – подача масла в ось коромысла; в – смазывание регулировочного винта и верхнего наконечника штанги; г – смазывание стенок цилиндра; 1 – масляный насос; 2 – канал для подвода масла от насоса к фильтру; 3 – маслораспределительная камера; 4 – указатель давления масла; 5 – контрольная лампа аварийного снижения давления масла; 6 – центробежный фильтр очистки масла; 7 – воздушный фильтр; 8 – компрессор, смазанный разбрызгиванием; 9 – левый магистральный канал; 10 – трубка подвода масла для смазывания компрессора; 11 – трубка для слива масла из компрессора; 12 – шкив коленчатого вала; 13 – полости для центробежной очистки масла в шатунных шейках коленчатого вала; 14 – правый магистральный канал; 15 – маслоприемник; 16 – трубка подвода масла в масляный радиатор; 17 – кран выключения масляного радиатора; 18 – канал в стойке коромысла клапана; 19 – полая ось коромысла; 20 – отверстие в шатуне для подачи масла на стенку цилиндра

В смазочную систему входит масляный насос, состоящая из двух отделений. Верхнее отделение предназначено для подачи масла через центрифугу в смазочную систему, нижнее – для подачи в масляный радиатор. В насосе установлены два клапана. Редукционный клапан установлен в крышке – он служит для перепуска масла из напорной полости во всасывающую. Перепускной клапан установлен в корпусе нижнего отделения. Уровень давления в редукционном отрегулирован на показатель не менее 3,2 кгс/см², или 320 кПа, в перепускном – 1,2 кгс/см² (120 кПа).

В системе смазки установлен фильтр очистки масла центробежного типа (рис. 11). Фильтр имеет реактивный привод − масло через жиклеры вытекает из корпуса и своей струей создает реактивную силу для вращения центрифуги. Фильтр включен в систему последовательно.

Фильтр очистки масла
Рис. 11. Фильтр очистки масла:
1 – жиклер; 2 – прокладка; 3 – ротор; 4 – уплотнительное кольцо; 5 – колпак ротора; 6 – сетчатый фильтр; 7 – вставка; 8 – колпак фильтра; 9 – ось; 10 –кольцо вставки; 11 – стопорное кольцо; 12 – прокладка гайки; 13 – шайба гайки; 14 и 15 – гайки; 16 – гайка-барашек; 17 – упорная шайба; 18 – трубка оси; 19 –упорное кольцо шарикоподшипника; 20 – упорный подшипник; 21 – основание фильтра; 22 – перепускной клапан

Если после остановки двигателя центрифуга, продолжая вращение, издает характерный звук, значит она работает правильно. Исправный насос до 3 минут может продолжать вращение после остановки двигателя.

В центрифуге возникает центробежная сила, которая воздействует на механические частицы в составе масла. Воздействие центробежной силы на масло приводит к отбрасыванию механических частиц. Они откладываются в виде плотного осадка на боковых стенках крышки корпуса. Когда в картере двигателя меняют масло, насос чистят и выпавший осадок удаляется.

Рекомендации по очистке масляного фильтра:

  • двигатель остановить и подождать около одного часа для того, чтобы масло из него стекло;
  • открутить гайку 15 и демонтировать кожух 8;
  • выкрутить пробку, которая расположена в корпусе 21. Для того, чтобы корпус не начал вращаться, в освободившееся отверстие пробки вставляют стержень;
  • открутить гайку 14 с помощью свечного ключа и демонтировать крышку 5 корпуса (вместе с крышкой снимается гайка 14);
  • демонтировать сетчатый фильтр 6 и вставку 7;
  • почистить снятые детали от грязи, затем помыть их. Смоляные отложения, образовавшиеся на сетке фильтра (если их не получается удалить при чистке) и повреждения сетки – основание для замены фильтра;
  • удалить загрязнения с прокладки 2 кожуха.

Торцевая часть кожуха, которая примыкает к прокладке 2, не должна быть повреждена − через повреждения могут происходить масляные протечки.

Последовательность монтажа снятых деталей − обратная. Во время установки сетчатый фильтр 6 центруется по буртику корпуса 3 насоса.

Перед установкой кожуха проводится проверка вращения насоса – он должен вращаться от движения руки. Затягивать гайку 15, которой крепится кожух, надо только рукой. Не рекомендуется с оси насоса снимать корпус и откручивать для этого гайку 16 на его оси. Подобная попытка удалить загрязнения может привести к повреждению подшипников. Такая операция допускается исключительно тогда, когда корпус 3 вращается неудовлетворительно. Снимается крышка 5, откручивается осевая гайка 16, с оси демонтируется корпус 3 и шайбы. После этого проверяется состояние оси и втулки. Нельзя допустить, чтобы опорное кольцо подшипника попало в корпус фильтра. Промывкой бензином удаляют загрязнения с втулок. Жиклеры 1 надо очищать осторожно – нельзя допускать изменения размеров отверстия, которое откалибровано. Последовательность, в которой производится монтаж корпуса 3 − обратная.

После завершения монтажа производится проверка вращения насоса. Двигатель должен быть прогрет. Проверка проводится по звуку.

Картер вентилируется принудительно. Для этого через клапан 3 (рис. 12) газы из него отсасываются во впускной трубопровод ДВС. Клапан, в зависимости от режима работы ДВС, может подниматься или опускаться. При прикрытой заслонке дросселя в трубопроводе создается разрежение, которое заставляет клапан двигаться вверх. Подъем клапана приводит к уменьшению размера проходного сечения – через него может попасть в картер только небольшой объем газов. Если заслонка открыта полностью, разрежение в трубопроводе уменьшается, что ведет к опусканию клапана. Опустившись, он открывает проходное сечение.

Фильтр очистки масла
Рис. 12. Схема вентиляции картера двигателя:
1 – воздушный фильтр; 2- маслоуловитель; 3 – клапан; 4 – стакан пружины; 5 – пружина; 6 – шарик клапана; 7 – штуцер

Маслоуловитель установлен до клапана. Газы из картера проходят через маслоуловитель 2, который улавливает из них частицы масла. Воздушный фильтр используется для очистки воздуха, поступающего в картер ДВС. Фильтр 1 соединен с маслозаливной горловиной. Воздушный фильтр следует чистить и промывать при смене моторного масла.

Масляный радиатор имеет воздушное охлаждение. Его отключение допускается только при запуске двигателя в условиях отрицательных температур. В остальных случаях масляный радиатор должен быть включен.

По указателю проверяется уровень масла в картере двигателя. На указателе есть три метки (рис. 13). Уровень масла по средней метке «Полно» является оптимальным для ДВС, достигшего рабочей температуры. Метка «Долей» и верхняя метка в форме прямоугольника показывают недостаточный уровень масла или его избыток.

Указатель уровня масла
Рис. 13. Указатель уровня масла

До выезда автомобиля обязательно требуется проверить уровень масла. Проверку нужно проводить и в ходе поезди, если совершается длительный рейс. Это делается во время осмотров автомобиля. Проверка проводится так – двигатель выключается, через несколько минут (за это время масло успеет стечь) вытаскивается указатель уровня масла и вытирается сухой тряпкой. Затем указатель ставится на место. Задвинуть указатель надо до упора. Потом он опять вытаскивается и проверяется уровень масла. Запрещается продолжать движение, если уровень масла не достигает метки «Долей». Доливать масло нужно до метки «Полно».

Если стоянка автомобиля была продолжительной, необходимо учитывать, что в картер дополнительно попало масло из масляного фильтра и каналов в БЦ, и его уровень мог подняться над меткой «Полно». При проведении проверки уровня масла на холодном двигателе после продолжительной стоянки требуется следить, чтобы уровень не поднялся выше верхней метки в форме прямоугольника. Надо помнить, что не допускается уровень масла выше метки «Полно» на двигателе, разогретом до рабочей температуры, и выше верхней метки в форме прямоугольника на неработающем остывшем двигателе.

Принцип работы и ремонт коробки передач на зил 130

Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет никаких преград. Однако, если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. Тем более, что она является достаточно оригинальной и непривычной для обычного автомобилиста.

Как устроена КПП ЗИЛ 130?

Сначала разберем устройство коробки передач автомобиля ЗИЛ 130. Эти машины оснащаются пятиступенчатыми трехкодовыми механическими трансмиссиями. Агрегат имеет пять скоростей для передвижения вперед, а также одну передачу для движения задом. В трансмиссии используется два синхронизирующих устройства инерционного типа для включения передач 2 и 3, а также 4 и 5. В картере агрегата на подшипниковых элементах устанавливается первичный вал, называющийся ведущим. Он выполнен в сборе с косозубой шестеренкой и зубчатым венцом для включения передачи 5.


Схема устройства трансмиссии на ЗИЛ

В расточке вала монтируется роликовое подшипниковое устройство цилиндрического типа. На эту деталь передней стороной ставится вторичный шкив. На чертеже показано, как снизу картера монтируется промежуточный вал, где зафиксирована еще одна шестеренка под номером 1. Она расположена в зацеплении с такой же шестеренкой, отмеченной номером 4, только расположенной на ведущем валу. На промежуточном шкиве устанавливаются еще три аналогичных элемента. Они отмечены номерами: 17 для задней, 15 — для передачи 1.

На шлицевых элементах вторичного вала имеется прямозубая шестеренка под номером 11, она предназначена для активации первой и задней скорости. Здесь же располагаются зубчатые каретки синхронизирующих устройств 5 и 9. Косозубые шестеренки, вмонтированные на вторичном валу, используются для активации второй скорости (элемент под номером 10), третьей (деталь под номером 7) и четвертой передачи (шестеренка 6). Они установлены так, что находятся в постоянном зацеплении с такими же элементами промежуточного вала. Снизу картера агрегата жестко зафиксирована ось под номером 13, на этом элементе с помощью роликовых подшипниковых устройств цилиндрического типа монтируется блок с прямозубыми шестеренками задней скорости (номер 12 на схеме).

Большая шестеренка на блоке устанавливается так, что работает в постоянном зацеплении с элементом 17, вмонтированном на промежуточном валу. Внутренняя составляющая картера наполняется расходным материалом — трансмиссионной смазкой. Эта часть закрывается защитной крышкой, в которую монтируется механизм переключения скоростей.

Схема переключения

Чтобы понять, как переключать и регулировать в машине скорости, ознакомьтесь с фото схемы.


Схема переключения селектора на КПП ЗИЛ

Схема КПП ЗИЛ-130

На спусках

В таких грузовиках традиционно используется тормозная система двойного типа. Помимо стандартного метода торможения, присутствует также дополнительная система замедления движения. Отключать ее во время движения на спуске категорически не рекомендуется.

Активное вспомогательное торможение – основной помощник при таком виде маневрирования. В процессе спуска нельзя выжимать сцепление и заниматься переключением передач на КамАЗе. В более поздних модификациях этих машин уже устанавливаются усовершенствованные типы трансмиссионных механизмов, которые не подвержены сильной нагрузке во время наклонного движения вниз. Соответственно, это позволяет защитить их от преждевременного износа.

Как работают синхронизаторы?

Теперь разберем, как переключаются скорости в кинематической коробке передач ЗИЛ 130 и принцип действия синхронизаторов и шестерен. Когда водитель выживает первую скорость, шестеренка под номером 11 начинает передвигаться по шлицам и входит в зацепление с элементом под номером 15 первой передачи, расположенным на промежуточном валу. От первичного вала посредством шестереночных деталей постоянного зацепления, отмеченными номерами 4 и 1, а затем на устройства 15 и 11, передается крутящий момент на вторичный шкив. Передаточное число в данном случае составляет 7,44.

Когда активируется вторая скорость, муфта, расположенная на синхронизаторе 9, попадает в зацепление с внутренними зубчиками шестеренки под номером 10 передачи 2. В результате того, что этот компонент уже вошел в зацепление с деталью под номером 16 на промежуточном валу, то передача крутящего момента будет осуществляться от первичного вала через шестереночные элементы 4 и 1, а также 16 и 10. Передаче усилия на вторичный вал будет способствовать и зубчатая муфта синхронизирующего устройства. Передаточное число соответствует 4,1.

При активации водителем передачи 3 муфта данного устройства покидает зацепление с шестереночным элементом 10 и передвигается по шлицам, в результате чего взаимодействует с зубчиками шестеренки 7. В этот момент она уже находится в зацеплении с деталью под номером 18 третьей скорости промежуточного узла. Усилие от первичного шкива будет поступать посредством шестереночных деталей под номерами 4 и 1 зацепления, а также через элементы 18 и 7 третьей скорости. Через зубчатую муфту синхронизирующего устройства крутящий момент поступает на первичный вал. Передаточное число составляет 2,29.

О ремонте коробки передач ЗИЛ узнайте из ролика, снятого каналом Все о технике и не только.

Когда водитель включает четвертую передачу, работать начинает синхронизирующее устройство 5. Муфта этого механизма под воздействием начинает двигаться и попадает в зацепление с зубчиками шестеренки под номером 6. На момент взаимодействия она располагается в зацеплении с шестеренкой под номером 19 четвертой скорости на промежуточном валу. Передача усилия осуществляется от первичного шкива через шестереночные детали на вторичный вал. Параметр передаточного отношения составляет 1,47.

Когда включается передача 5 муфта синхронизирующего механизма покидает зацепление с шестеренкой под номером 6 и, перемещаясь по шлицам, начинает взаимодействовать с внутренними зубчиками, расположенными на четвертой детали первичного вала. В результате два вала — ведущий и вторичный — образуют собой единую конструкцию, выполняющую передачу усилия на карданную передачу транспортного средства. Что касается задней передачи, то при ее активации в работу вступает специальная шестеренка-каретка, отмеченная номером 11. Она начинает перемещаться по шлицам вправо и взаимодействует с шестереночным элементом под номером 12, который расположен на специальном блоке. В момент зацепления больший элемент механизма уже находится в зацеплении с деталью 17 на промежуточном шкиве. Передача усилия от ведущего вала производится посредством шестереночных устройств 4 и 1, 17 и 12’, 12’’ и 11 на вторичный шкив. В ходе передачи крутящего момента меняется направление вращения.

страницы Такой не существует

5. Новая КПП ЗИЛ коробка

— 4972 поставляемая напрямую с завода изготовителя. Мы покупаем сразу большое кол-во новых коробок и минимальную удерживаем стоимость для конечного покупателя.

коробки Стоимость (МКПП):

Варианты КПП (МКПП) КПП Цена Купить
Б/у коробка МКПП ЗИЛ 30000 от 4972 руб.
Коробка КПП ЗИЛ переборки с 4972 от 42000 руб.
Коробка КПП 4972 ЗИЛ с капремонта от 45000 руб.

Узнать КПП на цену ЗИЛ 4972:

Телефон: 8 (812) многоканальный-02-10

Whatsapp (только часов! С 10 до 20 чат, вскр. — выходной)

Viber: +7 (911) только-42-33 (766 чат! С 10 до 20 часов, вскр. — выходной)

доставка Бесплатная по Санкт-Петербургу Доставка в регионы от 2-х Стоимость.

дней коробки КПП зависит от того, она новая, б/у, восстановленная или ремонтная, а также от нашем на наличия складе или срока поставки до магазина нашего.

Гарантия на КПП

— от 30 дней, в зависимости от коробки состояния.

Когда нужно покупать коробку ЗИЛ на КПП 4972: — Затрудненное включение передач; — самопроизвольное и Внезапное выключение передач (выбивает передачу); — повышенный и Посторонний шум в работе КПП — Посторонний при шум включении определенной передачи; — Посторонний кпп из шум при включенной нейтральной передаче; — подтеки Видимые масла КПП.

В 70-х годах 20 века в необходимо СССР было создать 2 вида грузовых которые, автомобилей имели бы разную грузоподъёмность.

Необходимым было условием наличие дизельного двигателя. Изготовление вида одного автомобилей принадлежало ЗиЛу, а второго – Первоначальная. КАМАЗу разработка обоих видов автомобилей стенах в велась ЗиЛа. Позже вся техническая автомобилю по документация КАМАЗ была передана на Набережные Коллектив.

Челны конструкторов получил задание создать автомобиль грузовой с дизельным двигателем на шасси ЗиЛ-Эта. 130 работа была выполнена в 1981 был. Но году выпущен только опытный образец этот, т.к. в автомобиля период заканчивалась доработка ЗиЛ-который, 169 позже был индексирован, как 4331-ЗиЛ. Работы по конструкции и дизайну этого были автомобиля закончены в 1985 году. В общей разработка сложности грузовика заняла 10 лет.

Достижением техники и науки на тот момент являлся V-образный двигатель дизельный, который имел 8 цилиндров. Мощность мотора такого составляла 185 лошадиных сил. сблокирован Двигатель с девятиступенчатой коробкой передач. Капот, радиаторная и крылья облицовка объединены между собой с откидывания целью на шарнирах вперёд .

Это сделано удобства для обслуживания автомобиля. Удобная кабина комфортным оснащена сидением, которое можно регулировать в направлениях трёх. Авто снабжено цельнометаллической грузовой Грузоподъёмность. платформой машины 6 тонн.

Ремонт своими руками

При возникновении неисправностей и поломок в работе кулисы или другого элемента коробки отбора мощности единственным вариантом устранения неполадок будет отремонтировать агрегат. Для выполнения ремонта надо разобрать КПП ЗИЛа с дизельным двигателем, заменить вышедшие из строя компоненты, после чего произвести сборку всех узлов.

Чтобы произвести ремонт самостоятельно, вам потребуется специальный стол со стендом, без него сборка деталей трансмиссии невозможна.

Канал Mudo в своем ролике показал, как выполнить замену подшипника и сальников на первичном валу КПП.

Как выполнить сборку узлов трансмиссии?

Сначала собирается ведущий вал:

  1. Выполните сборку шарикового подшипникового устройства, для этого стопорное кольцо надо установить в канавку элемента.
  2. Подшипниковая деталь устанавливается в специальное место на первичном валу. При установке учтите, что выточку элемента надо обратить наружу.
  3. Когда первичный вал размещается на специальном столе пресса, выполняется напрессовка подшипникового устройства с помощью приспособления. Для выполнения задачи потребуется оправка, ей надо до упора забить подшипник на шейку вала.
  4. Используя динамометрический ключ, закрутите гайки, при этом соблюдайте усилие 20 кГм. Для предотвращения случайного откручивания бортик детали надо устанавливать в паз первичного вала.
  5. Когда узел будет установлен на столе, солидолом обработайте внутренние гнезда шестеренки. Затем на место можно установить роликовые подшипники. Учтите, последний ролик надо вмонтировать свободно, чтобы не было натяга. Когда процедура монтажа завершена, следует выполнить диагностику, насколько свободно вращаются роликовые элементы. Они должна перемещаться свободно, но не выпадать из места монтажа.
  6. Выполняется установка стопорного кольца в посадочное место, когда все ролики будут вмонтированы.
  7. Прежде чем начать процедуру сборки синхронизирующих устройств второй и третьей скорости, в приспособление надо установить три опоры фиксирующего устройство. При этом фрезерованную поверхность опоры необходимо установить наружу.
  8. Когда опоры будут на месте, вам надо добиться совмещения отверстий на них. После этого на наружные поверхности выполняется запрессовка колец.
  9. Выполняется сборка трех креплений, для этого используются пружинка и шарики. Они монтируются в специальное место, расположенное на каретке. По аналогичной схеме выполняется сборка второго кольца, которое впоследствии устанавливается на блокирующие пальцы.

Для сборки промежуточного вала выполняется запрессовка шестеренок:

  1. На шлицевые элементы узла надо нанести слой смазки.
  2. Производится монтаж шпонки, а также шестереночного элемента второй скорости в паз.
  3. Для фиксации вала потребуется специальный стенд. Усилие, которое требуется для надежного крепления, обеспечивается благодаря штоку тормозной камеры, которая управляется посредством рукоятки, установленной на пневмокране. Если вы выполняете задачу запрессовки самостоятельно, то вам надо установить ее на вал до упора.

Пользователь Владимир Пивинов показал в ролике, как выполнить ремонт коробки передач, если вылетает пятая скорость.

Ведомый вал собирается так:

  1. Выполняется монтаж вала на приспособление на столе, при этом его резьба должна быть направлена вниз. На шлицы механизма наносится слой смазки, обычно для этого используется масло для коробки передач.
  2. Затем на шлицы производится монтаж шестеренки первой скорости. При установке учитывайте, чтобы кольцевой паз ступицы был направлен в сторону переднего конца первичного вала. Обязательно проверьте правильность сборки узла свободным ходом шестеренки, она должна перемещаться по шлицевым элементам свободно.
  3. На шейку наносится слой смазочного вещества, после чего на вал производится монтаж шестеренки второй скорости. В этом случае зубчатый венец детали был направлен в сторону переднего конца вторичного шкива.
  4. Используя солидол, смазывается упорная шайба и устанавливается в посадочное место со стопорным кольцом. Учтите, зазор между деталью и боковой поверхностью ступицы должен составить не более 0,1 мм. Выполните диагностику правильности монтажа механизма на шейке вала, вращайте шестеренку рукой. Она должна перемещаться свободно.
  5. Синхронизирующее устройство скоростей 2 и 3 монтируется на вал таким образом, чтобы выточка на боковой части каретки располагалась в сторону шестеренки передачи 2. На шейку наносится слой смазочного материала, а затем на ведущий вал производится установка шестеренки скорости 3. При монтаже шлицевое отверстие необходимо направить в сторону синхронизирующего устройства.
  6. Теперь надо нанести слой солидола на упорную шайбу шестеренки скорости 3, после чего элемент монтируется на вал. Производится напрессовка втулки посредством ударов молотка по оправе. Необходимо, чтобы упорная шайба была плотно зажата между самой втулкой и буртиком, расположенном на ведомом валу.
  7. Нанесите слой смазочного вещества на шейку вала и установите на место шестеренку четвертой скорости. Проверьте правильность монтажа, вращая деталь вокруг своей оси.
  8. На упорную шайбу шестеренки скорости 4 нанесите слой солидола. Установите ее в посадочное место вместе со стопорным кольцом. Зазор в этом случае должен быть не более 0,1 мм между боковой частью фланца и самой шайбой. Выполните монтаж синхронизирующего устройства скоростей 4 и 5 на ведомый вал. Попробуйте переместить каретку по шлицевым элементам. Если она передвигается свободно, то монтаж выполнен верно.

Пользователь Василий Панченко в своем ролике показал, как выбивает первичный вал на ЗИЛовской трансмиссии.

Процедура сборки и разборки механизма переключения коробки передач выполняется с помощью специального приспособления.

Найти такой прибор в продаже проблематично, его следует искать на СТО:

  1. В устройстве надо закрепить крышку трансмиссии. На торце приспособления есть отверстие, в него монтируется заглушка путем запрессовки с помощью молотка и оправки, удары выполняются по центру.
  2. Выполняется сборка сапуна, после чего он закручивается в крышку.
  3. Запрессовываются две установочные втулки, для этого используется молоток.
  4. В специально предназначенные гнезда под крепления выполняется установка пружин фиксаторов.
  5. В левое отверстие монтируется шарик, который утапливается в посадочное место бородком.
  6. Далее, выполняется монтаж шток для переключения первой и задней скорости. Непосредственно до монтажа на деталь надо нанести слой трансмиссионной жидкости.
  7. Установите шток внутрь крышки так, чтобы он вошел в положение, при котором отверстие крепления перекроется. Этого можно добиться резким движением. На самом штоке надо установить вилку и головку штока скоростей 1 и 2. Монтаж вилки осуществляется таким образом, чтобы ступица была направлена в сторону отверстий, в которые производится монтаж заглушек.
  8. Шток перемещается по оси так, чтобы шар крепления и канавка нейтральной скорости совпали друг с другом. Остается установить два других штока, их монтаж выполняется аналогичным образом. Непосредственно до монтажа компонентов производится установка блокировочных шариков. Эти элементы ставятся парами.
  9. Плотно закрепляются предохранительные головки, а также вилка, для этого используются стопорные болты. После фиксации болтики шплинтуются проволокой. Затем производится монтаж заглушек.

Последний узел, который остается собрать, это рычаг переключения трансмиссии:

  1. Картер селектора монтируется в специальный девайс либо обычные тиски.
  2. Стопорный элемент монтируется в отверстие на картере агрегата. Затем на селектор надевается чехол и он устанавливается на место.
  3. Слоем солидола надо обработать шаровую поверхность. За выступы, расположенные на картере, надо завести пружинку селектора, они монтируются на хвостовик с опорой шаровой составляющей.
  4. Далее, надо собрать промежуточный рычаг скоростей 1 и 2. При выполнении задачи в устройство надо вмонтировать предохранительный элемент и пружинку, а также шайбу, которая крепится шплинтом.
  5. Слоем солидола надо обработать ось рычага, после чего он монтируется в промежуточный вал.
  6. Когда вы демонтируете механизм из приспособления, на картер монтируется защитный чехол.
  7. Гайкой надо зафиксировать шаровую рукоятку на самом рычаге. На крышке коробки передач, используя герметик или клей, крепится прокладка. Предварительно на нее надо нанести слой резиновой смолы.
  8. Производится монтаж промежуточного элемента в прорезь, расположенную на головке штока. Другая часть рычага монтируется в паз вилки. В итоге надо закрепить картер рычага на коробке, для этого потребуется специальное крепление с пружинными шайбами.


Схема устройства для диагностики синхронизирующих устройств на усилие включения


Стенд для запрессовки шестеренок на валы трансмиссии


Специальный стенд для сборки КПП ЗИЛ

Как выполнить сборку трансмиссии?

Чтобы установить и произвести сборку всех компонентов в один агрегат, нужно использовать специальные стенды, которые оснащены одним или несколькими постами:

  1. Выполняется крепление сменной головки на картере коробки передач. Используя тельфер на стенде, зафиксированную деталь надо передвинуть к месту, где будет выполняться сборка. Все компоненты и детали подготовьте заранее и положите их рядом.
  2. Надо закрыть все отверстия. Пробка монтируется в заливное отверстие, а в сливное устанавливается заглушка с магнитом, который используется для сборки продуктов износа.
  3. Производится монтаж стопорного кольца на картере, для установки используйте пассатижи.
  4. Выполняется установка подшипникового устройства на промежуточный вал. Когда устройство будет вмонтировано, вместе с шестеренками его надо поставить в картер. Сначала устанавливается задняя часть детали, затем монтируется передний конец.
  5. Выполняется запрессовка стопорного кольца к задней части вала, когда этот элемент будет установлен на подшипниковое устройство. С помощью оправки задняя часть вала монтируется на картер. Динамометрическим ключом надо затянуть гайку на резьбе шкива. После этого торец гайки следует вдавить в паз. В результате монтажа в картер вал должен без проблем вращаться рукой. Если это так, то процедура установки и сборки выполнены верно. Крышка монтируется в специально отведенное место с фиксацией крепления, собранного с шайбами и прокладками. Когда монтаж завершен, динамометрическим ключом надо затянуть гайку с усилием не более 3,3 кГм.
  6. Теперь выполняется сборка блока шестеренок задней передачи. Для этого распорную втулку необходимо поставить между подшипниковыми устройствами, расположенными в блоке. Для монтажа используется специальное отверстие. Ось самого блока необходимо установить в посадочное место на картере.
  7. Выполняется запрессовка с помощью молотка. Она выполняется до тех пор, пока торцевая часть канавки не упрется в плоскость картера. Стопор при этом надо установить так, чтобы он попал в канавку. Его фиксация производится с помощью ключа, усилие должно быть не более 2 кГм.
  8. Выполняется сборка крышки люков. Производится монтаж фиксатора с шайбами, а также уплотнителей на картере. При помощи оправки производится монтаж заглушки в специальное отверстие. Уплотнительные элементы монтируются непосредственно на выточке, расположенной в месте монтажа роликового подшипника.
  9. Затем выполняется сборка ведомого вала. Для этого он устанавливается в картере коробки передач. На подшипниковое устройство, расположенное сзади, производится монтаж стопорного кольца, для этого потребуется специальное приспособление.
  10. Производится установка подшипника со стопором на сам вал. При установке выточку надо вывести наружу. С помощью молотка и оправки выполняется установка детали на вал и в картер. Шестеренку спидометра необходимо установить на конец промежуточного шкива, выступающего из картера. После этого данный элемент запрессовывается в подшипник до упора, для этого потребуется оправка.
  11. Что касается сборки ведущего вала, то он устанавливается с подшипниковым устройством в картере. В ходе монтажа следует установить один конец вала в отверстие, расположенное на промежуточном шкиве. Для монтажа демонтируйте технологическую оправку. При помощи оправки выполните запрессовку вала с подшипниковым элементом. Установите крышку, а также уплотнительный компонент. Сама крышка крепится с помощью фиксатора.
  12. Для монтажа механизма переключения скоростей шестеренки следует поставить в нейтральное положение. На этих элементах, а также в муфте имеются специальные пазы, выполненные в виде колец. В них производится монтаж вилки.
  13. Затем с крышкой производится установка прокладки. Вместе с креплением выполняется фиксация узла к картеру агрегата. Когда процедура будет завершена, следует произвести диагностику сборки. Возьмитесь за хвостовик первичного узла и прокрутите его. Если все сделано правильно, то элементы будут без проблем прокручиваться.

Пользователь Андрей Свердлов в своем ролике рассказал, какие нюансы следует учесть при сборке трансмиссионного агрегата ЗИЛ.

Информация для юридических лиц

Устройство и принцип работы автоматической коробки передач

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту , мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

  1. Необходимо отправить деталь нам обратно.
  2. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
  3. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.
Ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

  1. Отправьте деталь нам обратно.
  2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
  3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Проверка работы КПП

Для выполнения диагностики и регулировки коробки передач необходим специальный стенд, схема которого приведена на картинках выше. В раме этого приспособления монтируется привод, а также устройство для обеспечения нагрузки и емкость для трансмиссионной жидкости. Благодаря гидравлическому регулятору, который ставится на крышке, выполняется замер параметра нагрузки. При помощи нескольких зажимов производится установка коробки передач к кронштейну.

К электрическому мотору посредством муфты подсоединяется ведущий вал. Он соединяется с трансмиссией посредством карданного вала, при этом помпа подключается к емкости для смазки с помощью патрубка. Регуляторное устройство подсоединяется к нагнетательному трубопроводу. По параметрам, которые выдает это приспособление, выполняется контроль уровня нагрузки, создающегося под воздействием гидравлического тормоза.

В корпусе регулятора имеется специальное отверстие, в которое устанавливается гильза. В этом устройстве имеется стальная пробка с внутренним каналом, по которому подается смазочная жидкость от помпы. На боковой части имеется рукоятка, а если надо установить пробку в определенное положение на скорости, применяется специальное крепление. В какое именно положение установить рычаг для диагностики коробки передач, определяет градуированный диск, расположенный ниже рукоятки.

Гильза с пробкой соединяется посредством семи каналов, в одном из которых монтируется предохранительный клапан. Он предназначен для защиты трансмиссионной системы при увеличении давления смазочного вещества выше положенного предела. В других каналах устанавливаются кольца и жиклеры, размер сечения последних определяется при настройке стенда. Сами каналы закрываются посредством пробок с отверстиями, через которые смазочный материал поступает в емкость. Для диагностики работоспособности агрегата на определенной скорости надо провернуть рукоятку, что способствует образованию сопротивления. Диагностика работы коробки передач обязательно выполняется на стенде, перед выполнением задачи необходимо заменить рабочее масло в агрегате.

Рычаг трансмиссии

Это последний узел в сборке коробки передач (ее характеристики от ЗИЛ-130 рассмотрены выше). Порядок действий таков.

  • Корпус селектора устанавливают на специальном станке либо в тисках.
  • Стопорную деталь ставят в гнездо на картере агрегата, на селектор надевают чехол, помещают его на свое место.
  • Слоем смазки обрабатывают шаровую поверхность. За картерные шпильки заводят пружину, которая устанавливается вместе с опорой шарового элемента.
  • Собирают промежуточный рычаг первой и второй скорости.
  • При помощи гайки фиксируют рукоятку, а на крышке КПП посредством герметика фиксируется прокладка.
  • В финале проводят монтаж промежуточной детали в специальную прорезь на головке штока. Второй аналог помещают в паз вилки. На корпусе рычаг крепится посредством специальных фиксаторов с шайбами пружинного типа.

Уход за коробкой передач

Выполняя разборку и ремонт или меняя рабочую жидкость в системе трансмиссии, нельзя допустить попадания в агрегат загрязнений, пыли, продуктов износа. Это может привести к заеданию шестеренок, которые вращаются на первичном валу. Магнит, расположенный на пробке сливного отверстия, подлежит очистке при каждой замене жидкости. Также желательно выполнять промывку каналов сапуна, установленного в винт на креплении крышки. Если эти каналы будут забиты, это приведет к увеличению давления в трансмиссии и утечке рабочей жидкости.

На обледенелых участках

Здесь нужно соблюдать максимальную осторожность

Важное требование – всегда надо иметь достаточный запас хода, что поможет оперативно выйти из аварийной ситуации. Торможение на дорогах с гололедом рекомендуется осуществлять с помощью дополнительной тормозной системы, основная задействуется только в крайних случаях, например, когда нужно экстренно остановиться

Она позволяет существенно сократить протяженность тормозного пути, но при этом могут появиться иные проблемы:

  • увеличенный износ деталей и механизмов силового агрегата;
  • проскальзывание колес (если это происходит, необходимо выключить пониженную передачу, что поможет быстро сбросить скорость вращения коленчатого вала);
  • возрастает риск попадания в занос.

Если на обледенелом участке нужно выполнить аварийное торможение, всегда нужно начинать с прицепа. Если тормозить колесами самого грузовика, то прицепное оборудование уйдет в занос, вовлекая за собой и саму машину.

Видео «Дефектовка коробки передач ЗИЛ 130 своими руками»

Канал Разные Мысли предоставил ролик, в котором подробно описан процесс дефектовки элементов трансмиссионного агрегата.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Пожалуйста, напишите, что не так и оставьте рекомендации по статье

Оценить пользу статьи: (4 голос(ов), среднее: 5,00 из 5)

Автомобили ЗИЛ-131. Практическое руководство водителю

Автомобили ЗИЛ-131. Руководство по войсковому ремонту
Автомобили ЗИЛ
Автомобиль ЗИЛ-131 и его модификации
Автомобиль ЗИЛ-131 и его модификации. ТО
Альбом схем и рисунков ЗИЛ-131
Войсковой ремонт автомобиля ЗИЛ-131
Грузовые автомобили высокой проходимости
Инструкция по техническому обслуживанию ЗИЛ-131
Конструкция и ТО ЗИЛ-131 и модификаций
Обслуживание ЗИЛ-131
Практическое руководство по ремонту ЗИЛ-131Н
Регулировка автомобиля ЗИЛ-131
Ремонт в дороге, ремонт в гараже ЗИЛ-131
Руководство по капремонту ЗИЛ-131 и ЗИЛ-131В
Руководство по эксплуатации ЗИЛ-131Н и модификации
ТО и инструкция по эксплуатации ЗИЛ-131
Техническое обслуживание автомобиля ЗИЛ-131
Техобслуживание, эксплуатация, ремонт ЗИЛ-131
Устройство и эксплуатация ЗИЛ-131

ЗИЛ-131 — технические характеристики, фото, модификации обзор

Легендарный грузовик с военной рессорой – ЗИЛ-131. История автомобиля, воплотившего в жизнь задачу глав СССР, который продолжает служить в различных сферах по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, отчего машина обладает столь ценной репутацией. Весь модельный ряд ЗИЛ.

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

Раздаточная коробка автомобиль ЗИЛ 131: техническое обслуживание

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Прятать двигатель под кабину не было целесообразно, так как это отрицательно влияло сразу на несколько факторов: ухудшался доступ в полевых условиях к моторному отсеку, при повреждении мотора во время боевых действий создавалась повышенная опасность.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки. На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

  • Уровень бензина;
  • Вольтметр/амперметр;
  • Спидометр;
  • Давление масла;
  • Уровень температуры;
  • Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Технические характеристики
Двигатель

Так как, в первую очередь, машина создавалась с целью покорять бездорожье, силовой агрегат должен был быть достаточно мощным. Карбюраторный ЗИЛ-5081 отлично для этого подошел, учитывая, что специально для данной машины и разрабатывался.

*Также подходят и большие октановые числа.

#Представленные числа являются среднестатистическими.

В последствии агрегат получил доработку в виде пускового подогревателя, встроенного в систему охлаждения.

Диск сцепления снабжался демпферными пружинами для смягчения перехода ступеней КПП. Главным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний включался автоматически специальным электропневматическим приводом.

Электросистема

Значительной особенностью стала проработка герметизация и изоляция. В базовых версиях вся система экранизирована и бесконтактно-транзисторная, что обеспечивает хорошую работу, даже, в самых сложным климатических условиях.

Соответственно, экраны сводили к минимуму наличие помех при зажигании, а герметизация обеспечивала стойкость контактов от замыканий во время преодоления брода. Приборы работали от аккумулятора общей мощностью 12В и специального генератора.

Подвеска

Подвеска спереди зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Плюсы и минусы

Автомобиль ЗИЛ-131, как и большинство советской техники периода с 50-х по 70-е годы имеет уникальное шасси, позволяющее создавать необходимые модификации без лишних осложнений.

Технические характеристики позволяют работать всем системам в самых экстремальных условиях, демонстрируя свою надежность. Грузовик применялся и применяется до сих пор не только в военных целях, но и для гражданских нужд.

Нынешнему существованию не мало способствует и внешний вид машины, так как его простота и наличие всего необходимого цепляли как в годы его создания, так и сейчас.

Несмотря на явное преимущество ЗИЛ-131 над ЗИЛ-157, второй выпускался еще 20 лет с момента появления наследника.

Отрицательным качеством является постепенное старение модели. Появляются все более высокие требования и более сложные задачи. В связи с этим, в 2002 году ЗИЛ-131 был снят с производства.

Также работа на бензине делает данную машину крайне неэкономной, а дизельные версии практически нереально встретить. Ценовой вопрос для кого-то будет минусом, а для кого-то плюсом.

ЗИЛ-131 с небольшим пробегом и в хорошем состоянии можно купить в радиусе 160-270 тысяч российских рублей. Различные модификации с учетом стоимости модуля могут достигать в цене 600 тысяч рублей.

Модификации
  • ЗИЛ-131 – базовая модификация;
  • ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;
  • ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
  • ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
  • ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
  • ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
  • ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
  • ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
  • ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
  • ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
  • ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
  • ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
  • ЗИЛ-131Х – модель для пустынных и жарких районов;
  • ЗИЛ-131-137Б – автопоезд;
  • ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
  • ЗИЛ-131-АТЗ-3 – топливозаправщик;
  • ЗИЛ-131-МЗ-131 – маслозаправщик;
  • ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, которое работало, сжигая рабочее топливо.

Подводим итоги

С 1967 по 2002 год прошло 35 лет. За это время рассматриваемую модель не раз улучшали, что удачно сказывалось на ее работоспособности. В итоге модель «131», созданная на заводе имени Лихачева, получила высшую награду для продукта – знак качества СССР.

Несмотря на окончание производства и замену на более новые прототипы, ЗИЛ-131 до сих пор встречается на дорогах стран постсоветского пространства. Автомобили верно служат в различных сферах народного хозяйства, воплощая в жизнь план, поставленный съездом КПСС в далеком 1959 году.

Коробка передач ЗИЛ-130 и ее свойства

КПП ЗИЛ -130

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, то коробка передач служит для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля задним ходом и длительное разобщение трансмиссии от двигателя.

КПП ЗИЛ-130 имеет 5 передач для движения вперед и одну для движения назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 синхронизатора инерционного типа. Установленные на валах шестерни можно группировать в необходимой комбинации и получать передаточные числа соответствующие той или иной передаче.

КПП ЗИЛ-130

Коробка ЗИЛ -130 схема

Перемещение шестерни ведомого вала вперед включается первая передача. 2 передача включается перемещением муфты синхронизатора назад. Если переместить муфту синхронизатора вперед, то включится 3 передача. Перемещением муфты 2 синхронизатора назад включается 4 передача. Если переместить муфту этого же синхронна вперед, то включится 5 передача. Промежуточный вал в передаче крутящего момента не участвует. Задний ход включается перемещением шестерни 1 передачи до включения ее с блоком шестерни заднего хода.

Коробка передач, в которой изменение крутящего момента по величине производится за счет изменении передаточного числа. Наибольшее распространение получили ступенчатая:

Схема переключения передач

Схема переключения передач

коробки передач, где изменение передаточного числа осуществляется увеличением или уменьшением передаточного отношения зубчатых передач. Механизмы, которые изменяют в известных пределах передаточное число непрерывно, называются бесступенчатыми передачами.

» На автомобилях применяются бесступенчатые передачи следующих типов: гидравлические (Гидродинамические и гидрообъемные, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых передач получили гидродинамические преобразователи-гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками. Такие передачи называют гидромеханическими.

Ступенчатые коробки сравнительно просты ‚по конструкции и дешевле бесступенчатых передач, однако количество передаточных чисел у них ограниченное от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности число передач увеличивается благодаря применению дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерен, находящихся в зацеплении.

Схема КПП ЗИЛ-130

Схема КПП ЗИЛ-130

Ступенчатые коробки передач имеют принудительное ручное управление, а планетарные и бесступенчатые, в основном полуавтоматическое и автоматическое. Пятиступенчатая коробка передач показана на рис 131 Первичный (ведущий) вал 1 через сцепление соединяется с коленчатым валом двигателя. Вторичный (ведомый) вал является, как бы продолжением первичного вала и расположен с ним на одной оси.

Один конец вторичного вала насажен на роликовый подшипник 10, установленный в конце первичного вала, поэтому вторичный вал может вращаться независимо от первичного; второй конец вала установлен в шариковом подшипнике 8.

На промежуточном валу 9 насажены шестерни. Все, они, кроме шестерни первой передачи, изготовлены отдельно и закреплены на нем шпонками. Для уменьшения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Особенностью конструкции коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни благодаря специальной обработке (фосфатированию) сопряженных поверхностей вала и шестерен их канавок для смазки установлены на валу без специальных втулок и подшипников.

Схема КПП

У коробки передач типа МАЗ—500 игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом …под давлением. Для этого против переднего конца промежуточного вала с внешней стороны картера коробки передач установлен шестеренчатый масляный насос, приводящийся во вращение от переднего конца промежуточного

вала. Включение шестерен производится передвижением шестерни по шлицам вала, Но при этом неизбежен удар зубьев, так как окружные скорости шестерен разные. Для легкого и безударного переключения передач ‚необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед вводом их в зацепление применяют особый механизм синхронизатор, который обеспечивает их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

Синхронизатор ЗИЛ-130

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Синхронизатор ЗИЛ-130

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

Коробка отбора мощности КОМ.

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Коробка отбора мощности

Коробка отбора мощности

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда, когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой, так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике, сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

СМОТРИТЕ ВИДЕО

Схема включения передач

Схема передач

Первичный вал

Первичный вал ЗИЛ-130

Первичный вал ЗИЛ-130

Первичный вал изготовляется из стали 25 ХГМ, глубина нитроцементованного слоя 0,6…0,8 мм, твердость поверхностного слоя НRCэ 61…66, твердость сердцевины HRCэ 37…46.

Основные данные посадочных мест вала, допустимые износы шлицев, шеек и гнезд вала под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлиц-5, 805…5, 855

Диаметр гнезда под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шариковый подшипник — 60,003…60,023

Диаметр шейки конца вала — 24,975…24,995

Вторичный вал

Вторичный вал ЗИЛ-130

Вторичный вал ЗИЛ-130

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, твердость сердцевины HRCэ 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Применение шеек к выкрошенным цементированным слоем усталостного характера не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003…50,020

Диаметр шейки под втулку шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки под косозубую шестерню постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор:

второй и третьей передач — 8,88…8,94

четвертой и пятой передач — 10,90…10,95

Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88…10,94

Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Промежуточный вал

Промежуточный вал ЗИЛ-130

Промежуточный вал ЗИЛ-130

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 58…61, твердость сердцевины HRCэ 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала могут быть отремонтированы хромированием с последующей их обработкой под номинальные размеры.

Вес коробки ЗИЛ-130 равен -98кг

Размеры сальников: 1 Первичного вала сальник 42х62х10 2 Вторичного вала сальник 58х8х16

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
