Что такое ход подвески

Про ход подвески.

Тревога по поводу величины хода подвески своего автомобиля занимает одно из существенных мест в перечне переживаний у решивших посвятить себя автоспорту. Глупо было бы утверждать, что этот параметр не имеет совсем никакого значения – имеет, но носит крайне индивидуальный характер, и в этом моменте самолюбие, совместно с желанием быть "не хуже чем другие", очень восприимчиво.
Даже те, кто кокетливо заявляет, что "важен не ход, а умение правильно выбрать траекторию" тем не менее не отказались бы прибавить пару-тройку сантиметров.

Чтобы преодолеть неуверенность на предстартовой техкомисии, часто приходится убеждать себя, что большой ход, это очень неудобно.
Существенно страдает управляемость, разжатая подвеска может засадить мост под ковер, так что замучаешься выковыривать, да и амортизаторы уже не купить в обычном магазине.
В крайнем случае можно сослаться на запрещающий пункт регламента о переносе точек крепления.
Впрочем, такие доводы мало кого утешают.

Многих не обходит стороной и увлечение просмотром видео с соревнований по триалу.
Сравнивая себя с профессиональными спортсменами легко можно начать комплексовать по поводу собственной подвески.
Человек, который ждет вертикальных стен, огромных камней, переворотов, и всего, что он видит на экране, чувствует сильное разочарование. Реальная покатушка с друзьями в близжайшем болоте кажется жалким подобием яркого действа в котором происходит то, чего и представить себе нельзя!

Как показывают многочисленные результаты соревнований, основное значение имеет скорее энергоемкость и правильная настройка упругих элементов и клапанной системы, нежели ход.
Тем не менее стереотип, что чем больше ход, тем быстрее можно ехать и эффективней преодолевать геометрические препятствия, до сих пор преобладает, и многие, зачастую сваливают все свои неудачи на его недостаток, думая, что, имей в запасе лишние сантиметры, можно не прилагать столь значительных усилий для победы.

Интерес к подвескам с большими ходами привел к возникновению рынка услуг, по его увеличению.
Десятки компаний пытаются убедить вас в том, что кинематика вашей подвески неправильна, и вы нуждаетесь в других рычагах и амортизаторах.
Растущая озабоченность привела к появлению таких товаров, как лифт комплекты, проставки, подрамники, пневмоподушки, койловеры, и прочих, крайне сомнительных средств увеличения хода, по факту, несущих больше вреда ресурсу и управляемости, нежели практического смысла.
Надо признать, что в основном все определяет изначальная компоновка, и увеличить ход на автомобиле сконструированном со скромными величинами, без серьезных последствий, не представляется возможным.

В заключении скажу, что для сохранения психологического комфорта в команде и дружеских отношений лучше избегать шуток на эту тему. Даже по доброму или любя. Вообще не стоит говорить об этих пресловутых сантиметрах! Всяческие беседы у костра, кажущиеся вам невинными и веселыми, сходны по действию с ледяным душем, и могут натолкнуть вашего пилота или механика на мысль о собственной ущербности: А чего это он вдруг заговорил об этом?! Явно не просто так…

Что такое ход подвески

* Ход подвески — это расстояние между верхним и нижним положениями колеса. Различают еще ход сжатия — расстояние от нормального положения до верхнего — и ход отбоя — расстояние от нормального положения до нижнего.

На что влияет?
Ход подвески — один из главных параметров, влияющих на проходимость. Ведь чем больше диапазон перемещения колес, тем дольше они могут оставаться на земле, не отрываясь от нее на неровностях, и значит двигать автомобиль в нужном направлении. Существует ошибочное представление, что этот параметр зависит от типа подвески. Это не так, гигантских ходов можно добиться как от мостов, так и от многорычажных конструкций.

Как измеряли?
Установили автомобиль на платформы, измеряющие вес, приходящийся на каждое из колес, и стали поднимать платформу под передним правым колесом. Как только весы под задним правым колесом показали ноль, подъем прекратили, поскольку заднее колесо потеряло контакт с поверхностью. Затем измерили высоту, на которую было поднято переднее колесо.Строго говоря, мы измеряли диапазон взаимного перемещения колес, а не теоретически возможный ход подвески.

1. Nissan Patrol New

615мм

Это был самый большой сюрприз! Новое поколение легендарного проходимца обзавелось несущим кузовом и независимыми подвесками, отчего многие решили, что с асфальта на нем теперь лучше не съезжать. Но оказалось, что разработчики не забыли, кем всегда был Patrol. Устойчивость на шоссе при таких гигантских ходах обеспечивает гидравлическая система HBMC, «распускающая» или «поджимающая» подвеску в зависимости от условий движения.

2. Toyota LC200

580 мм

Наследницу легендарных «сотки» и «восьмидесятки» пока тоже рано записывать в паркетники, даже несмотря на то что передняя подвеска независимая. Совместить устойчивость к кренам и большие ходы подвески помогает гидравлическая система KDSS.

3. Nissan Patrol 2003 г.

550 мм

Один из «последних могикан», имеющий два неразрезных моста. Увеличить ход подвески помогает отключаемый задний стабилизатор. Когда-то это казалось едва ли не революцией, но более новые машины обзавелись и более продвинутыми решениями.

4. Land Rover Defender

545 мм

Живая легенда, доказывающая, что и простые технические решения могут быть эффективными. Два моста и никаких отключаемых стабилизаторов, но посмотрите на результат!

5. Jeep Wrangler Unlimited

535 мм

Еще одна классическая конструкция с мостами впереди и сзади. У «американца» можно отключить оба стабилизатора, но это не помогло ему превзойти прежний Patrol и Defender.

6. UAZ Patriot Sport

530 мм

Да, наши тоже попали в топ-10! Зависимая подвеска ульяновского внедорожника без всяких технологических ухищрений обеспечивает достойные показатели на бездорожье, правда, при этом управляемость на асфальте оставляет желать лучшего. Сейчас производство «Спорта» прекращено.

7. Range Rover Sport

530 мм

Этот внедорожник на независимых подвесках вообще-то больше предназначен для быстрого перемещения по асфальту, но гидравлическая система Dynamic Response способна «распустить» стабилизаторы на бездорожье, увеличив проходимость.

8. Hummer H3

525 мм

Передняя подвеска у «младшего» Hummer независимая, задняя зависимая пружинная, больше никаких специальных приспособлений, увеличивающих ее ход. Тем не менее вполне приличный результат, достойный своего легендарного прародителя.

9. UAZ Patriot

515 мм

Конструкция аналогична Patriot Sport, только база длиннее, и ход подвески оказался практически таким же. А поведение на высоких скоростях из-за более длинной базы даже лучше.

10. Range Rover Supercharged

515 мм

Передняя и задняя подвески независимые, системы Dynamic Response, регулирующей жесткость стабилизаторов, нет. Удивительно, как при таких ходах подвески и такой мощности эта машина умудряется сохранить приемлемую управляемость на высоких скоростях.

Что такое ход подвески автомобиля. Как устроена подвеска современного автомобиля простыми словами. Основные группы элементов

Что такое подвеска современного транспортного средства и ее предназначение? В первую очередь, это совокупность отдельных узлов и агрегатов, выполняющих роль промежуточного звена между дорожным полотном и собственно автомобилем. Именно эта система кардинально решает проблему сглаживания, или «гашения», колебаний, вызванных неровностями дорожного полотна. Кроме того, подвеска автомобиля, схема которой представлена ниже, обеспечивает надежное соединение кузова транспортного средства и колес.

Функциональное предназначение подвески можно сформулировать следующим образом: осуществление устойчивой связи между кузовом транспортного средства и его колесами с одновременной минимизацией воздействия колебательных процессов, вызванных неровностями дорожного полотна.

Подвеска современного автомобиля представляет собой достаточно сложную в техническом исполнении систему, состоящую из следующих узлов и агрегатов:

Упругие элементы. Компоненты системы, обладающие специфическими физическими характеристиками и равномерно передающие нагрузку от дороги кузову автомобиля. Подразделяются на неметаллические (резиновые, пневматические, гидропневматические) и металлические (торсионы, рессоры, пружины) детали.

Амортизаторы, или «гасящие» устройства, функциональное предназначение которых заключается в действенном нивелировании колебательных движений кузова автомобиля, получаемых от упругих элементов. Могут иметь пневматическое, гидравлическое или гидропневматическое конструктивное исполнение.

Направляющие элементы – звенья системы, не только обеспечивающие надежное соединение кузова и подвески, но и устанавливающие положение колес относительно кузова и наоборот. К ним относят разнообразные рычаги, как поперечные, так и продольные.

Стабилизаторы поперечной устойчивости, выполняемые в виде упругой металлической штанги, соединяющей кузов транспортного средства с подвеской. Основная функция данного элемента – противодействие росту угла крена автомобиля, возникающего в процессе его движения.

Опоры колес, или специальные поворотные кулаки, предназначенные для восприятия и последующего распределения нагрузок от колес на подвеску.

Элементы крепления отдельных деталей, агрегатов и узлов системы. Выполняются в виде жестких болтовых соединений, шаровых шарниров (опор) или композитных сайлентблоков.

Устройство подвески автомобиля, безусловно, является прерогативой производителя. Тем не менее, в настоящее время, существует несколько основных (наиболее распространенных) вариантов систем подвески, различающиеся конструктивным исполнением направляющих элементов:

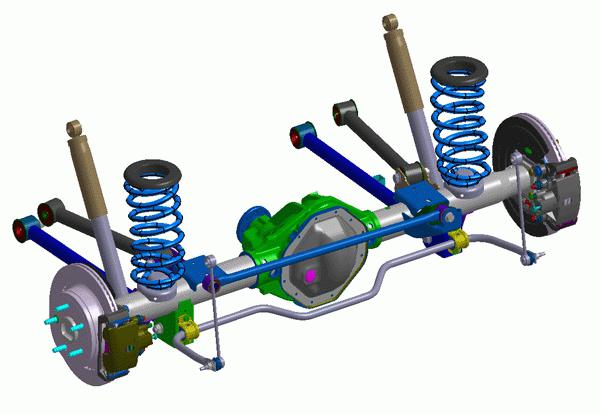

Основным конструктивным элементом данного типа подвески является жесткая балка, выполняющая роль неразрезного моста между колесами (правым и левым). Характерная особенность этого элемента заключается в зависимости (передаче перемещения в поперечной плоскости) одного колеса от другого. Современные производители применяют данный тип подвески на малотоннажных грузовиках, автомобилях коммерческого предназначения, а также в качестве задней подвески на некоторых моделях внедорожников.

Наибольшее распространение получила зависимая подвеска, оснащенная направляющими рычагами или базирующаяся на продольных рессорах.

Видео — Подвеска автомобиля (ходовая часть)

Данная подвеска автомобиля, схема которой предполагает независимость правых и левых колес автомобиля друг от друга, характеризуется повышенными амортизационными качествами, обеспечивающими плавностью хода. Это обусловило достаточно успешное ее применение в качестве передней и задней подвески легковых автомобилей.

Основой независимой подвески служат амортизаторы, или «гасящие» устройства. В настоящее время широко используются пневматические (газовые), гидропневматические (газо-масляные) и гидравлические (масляные) амортизаторы.

Третьим вариантом, имеющим более сложное конструктивное исполнение, является активная подвеска автомобиля, схема которой включает возможность изменения технических параметров в зависимости от условий эксплуатации автомобиля. Реализуются эти возможности посредством специализированной системы электронного управления.

Перечень изменяемых параметров:

степень жесткости упругих элементов;

уровень демпфирования «гасящих» устройств;

длину направляющих элементов;

степень жесткости стабилизаторов поперечной устойчивости.

Статья об автомобильной подвеске — история, типы подвесок, классификация и назначение, особенности функционирования. В конце статьи — интересное видео по теме и фото.

Содержание статьи:

Автомобильная подвеска выполнена в виде конструкции из отдельных элементов, которые в своей совокупности связывают основание кузова и мосты автомашины. Причем, это соединение должно быть упругим, чтобы была амортизация в процессе следования машины.

Назначение подвески

Подвеска служит для погашения колебаний в определенной степени и для смягчения ударов и прочих кинетических воздействий, негативно влияющих на содержимое автомобиля, грузы, а также на конструкцию самой машины, особенно при передвижении по некачественной дорожной поверхности.

Другая роль подвески – осуществление регулярного соприкосновения колес с дорожным покрытием, а также передача на дорожную поверхность силы тяги двигателя и силы торможения, чтобы колеса при этом не нарушали нужного положения.

В исправном состоянии подвеска работает правильно, в результате чего водителю управлять машиной безопасно и комфортно. Несмотря на внешнюю простоту конструкции, подвеска принадлежит к одним из самых важных устройств в современной машине. Ее история уходит корнями в далекое прошлое, и с момента ее изобретения подвеска прошла через многие инженерные решения.

Немного истории о подвеске автомобиля

Еще до автомобильной эпохи были попытки смягчить передвижение карет, у которых изначально оси колес неподвижно прикреплялись к основанию. При такой конструкции малейшая неровность дороги мгновенно передавалась корпусу кареты, что тут же ощущали сидящие внутри пассажиры. Первое время эта проблема решалась при помощи мягких подушек, которые устанавливались на сидения. Но эта мера была малоэффективна.

Впервые для карет были применены так называемые эллиптические рессоры, которые представляли собой гибкое соединение между колесами и днищем кареты. Намного позднее этот принцип использовали и для автомобилей. Но при этом сама рессора изменилась — из эллиптической она превратилась в полуэллиптическую, и это позволяло устанавливать ее поперечно.

Однако машина с такой примитивной подвеской управлялась с трудом даже на самых низких скоростях. По этой причине впоследствии подвески стали монтировать в продольном положении на каждое колесо в отдельности.

Дальнейшее развитие автомобильной промышленности позволило эволюционировать и подвеске. На сегодняшний день эти устройства имеют десятки разновидностей.

Функции подвески и технические данные

Каждая разновидность подвесок обладает индивидуальными признаками, охватывающими комплекс рабочих свойств, от которых непосредственно зависит управляемость машины, а также безопасность и удобство находящихся в ней людей.

Однако несмотря на то, что все типы подвесок автомобиля разные, они выпускаются для одних и тех же целей:

• Погашение вибрации и ударов со стороны неровного дорожного покрытия в целях минимализации нагрузок на корпус кузова, а также для улучшения комфорта водителя и пассажиров.
• Стабилизация положения машины в процессе следования путем регулярного соприкосновения резины с дорогой, а также уменьшение возможных кренов корпуса кузова.
• Сохранения необходимой геометрии положения и перемещения всех колес для обеспечения точности маневрирования.

Разновидности подвесок по упругости

• жесткая;
• мягкая;
• винтовая.

Мягкая подвеска устанавливается в основной массе легковых машин. Ее достоинство в том, что она достаточно качественно сглаживает дорожные неровности, но с другой стороны машина с такой конструкцией подвесок более склонна к заваливаниям, и при этом хуже управляется.

Винтовая подвеска нужна в тех случаях, когда возникает необходимость в изменяемой жесткости. Она сделана в виде стоек-амортизаторов, на которых сила тяги пружинного механизма регулируется.

Ход подвески

Ходом подвески принято считать промежуток от нижнего положения колеса в свободном состоянии до верхнего критического положения при максимальном сжатии подвески. От этого параметра во многом зависит так называемая «внедорожность» машины.

То есть, чем больше ход, тем большую по размеру неровность способна пройти машина без ударов по ограничителю, а также без провиса ведущего моста.

1. Упругое устройство. Берет на себя нагрузки, предоставляемые дорожными препятствиями. Может состоять из пружины, пневмоэлементов и проч.
2. Демпфирующее устройство. Необходимо для погашения вибрации кузова в процессе преодолении дорожных неровностей. В качестве этого устройства применяются все разновидности амортизационных приспособлений.
3. Направляющее устройство. Контролирует необходимое смещение колеса относительно корпуса кузова. Выполняется в виде поперечных тяг, рычагов и рессор.
4. Стабилизатор поперечной устойчивости. Гасит наклоны кузова в поперечном направлении.
5. Резино-металлические шарниры. Служат для упругого соединения частей механизма с машиной. Дополнительно они в небольшой степени выполняют роль амортизаторов – частично гасят толчки и колебания.
6. Ограничители хода подвески. Фиксируют ход устройства в критической нижней и в критической верхней точках.

Классификация подвесок

Подвески можно разделить на две категории – зависимые и независимые. Такое подразделение продиктовано кинематикой направляющего устройства подвески.

При такой конструкции колеса автомобиля жестко связываются за счет балки или монолитного моста. Вертикальное расположение парных колес всегда одинаковое и изменению не подлежит. Устройство задней и передней зависимых подвесок аналогичное.

Разновидности: пружинная, рессорная, пневматическая. Монтаж пружинной и пневматической подвесок требует использования специальных тяг, чтобы зафиксировать мосты от возможного смещения во время монтажа.

Преимущества зависимой подвески:

• большая грузоподъемность;
• простота и надежность в применении.

• затрудняет управление;
• слабая устойчивость на высокой скорости;
• недостаточный комфорт.

При установленной независимой подвески колеса машины способны менять вертикальное положение независимо друг от друга, продолжая при этом находиться в той же плоскости.

Преимущества независимой подвески автомобиля:

• высокая степень управляемости;
• надежная устойчивость машины;
• повышенный комфорт.

• устройство довольно сложное и, соответственно, затратное в экономическом отношении;
• пониженная долговечность в эксплуатации.

Примечание: существует еще полузависимая подвеска или так называемая торсионная балка. Такое устройство — нечто среднее между независимой и зависимой подвесками. Колеса продолжают быть жестко соединенными между собой, но, тем не менее, способность небольшого смещения отдельно друг от друга у них все-таки есть. Такую возможность предоставляют упругие качества мостовидной балки, которая соединяет колеса. Данная конструкция зачастую используется для задних подвесок недорогих автомобилей.

Виды независимых подвесок

Подвеска МакФерсон (McPherson)

На фото подвеска McPherson

Данное устройство характерно для передней оси современных автомобилей. Шаровая опора соединяет ступицу с нижним рычагом. Иногда форма этого рычага позволяет использовать продольную реактивную тягу. Оснащенная пружинным механизмом амортизационная стойка закрепляется к ступичному блоку, а ее верхняя часть фиксируется в основании кузовного корпуса.

Поперечная тяга, которая соединяет оба рычага, крепится на днище машины и служит своеобразным противодействием наклону автомобиля. Колеса свободно поворачивают благодаря подшипнику стойки-амортизатора и шаровому креплению.

Конструкция задней подвески сделана таким же образом. Разница лишь в том, что задние колеса не могут поворачиваться. Вместо нижнего рычага установлены поперечные и продольные тяги, которые закрепляют ступицу.

Преимущества подвески МакФерсон:

• несложность изделия;
• занимает небольшое пространство;
• долговечность;
• доступная цена как в приобретении, так и в ремонте.

• легкость управления на среднем уровне.

Двухрычажная передняя подвеска

Эта разработка считается довольно результативной, но и весьма непростой по устройству. Для верхнего крепления ступицы служит второй поперечный рычаг. Для упругости подвески может применяться либо пружина, либо торсион. Задняя подвеска устроена точно так же. Такая сборка подвески придает машине максимальное удобство в управлении.

В этих устройствах упругость обеспечивают не пружины, а пневматические баллоны, наполненные сжатым воздухом. С подобной подвеской можно менять высоту кузова. Кроме того, с такой конструкцией ход автомобиля становится более плавным. Как правило, устанавливается на машинах класса люкс.

Гидравлическая подвеска

В данной конструкции амортизаторы соединены с мололитным замкнутым контуром, заполненным маслом для гидравлики. С такой подвеской можно регулировать степень упругости и дорожный просвет. А если в машине имеется электроника, предусматривающая функции адаптивной подвески, то она может сама адаптироваться в самых разных дорожных условиях.

Спортивные независимые подвески

Их еще называют койловерами или винтовыми подвесками. Выполнены в виде амортизационных стоек, у которых можно настраивать степень жесткости непосредственно на машине. Нижняя часть пружины имеет резьбовое соединение, и это позволяет менять ее вертикальное положение, а также настраивать размер дорожного просвета.

Подвески push-rod и pull-rod

Такая конструкция была разработана специально для гоночных автокаров, у которых открытые колеса. Базируется на двухрычажной схеме. Основное отличие от других разновидностей проявляется в том, что демпфирующие механизмы установлены в кузове. Устройство этих двух типов идентично, р азница лишь в размещении тех частей, которые подвергаются наибольшему напряжению.

Спортивная подвеска push-rod. Несущий нагрузку компонент, называемый толкателем, функционирует на сжатие.

Спортивная подвеска pull-rod. Та же часть, которая испытывает наибольшее напряжение, работает на растяжение. Такое решение делает центр тяжести более низким, за счет чего машина становится более устойчивой.

Однако несмотря на перечисленные небольшие различия, эффективность этих двух разновидностей подвесок находится примерно на одном уровне.

Видео о подвеске автомобиля:

Подвеска — важная система, которая делает возможным движение автомобиля (ведь с ее помощью к автомобилю крепятся колеса), а заодно обеспечивает комфорт и безопасность пассажиров и грузов. Об устройстве подвески автомобиля, основных ее элементах и их назначении читайте в этой статье.

Назначение подвески автомобиля

Подвеска — одна из основных систем ходовой части автомобиля, она необходима для соединения кузова (или рамы) автомобиля с колесами. Подвеска выступает в качестве промежуточного звена между автомобилем и дорогой и решает несколько задач:

Передачу на раму или кузов сил и моментов, возникающих при взаимодействии колес с дорожным покрытием;
— Связь колес с кузовом или рамой;
— Обеспечивает необходимые для нормального движения положения колес относительно рамы или кузова и дороги;
— Обеспечивает приемлемую плавность хода, компенсирует неровности дорожного покрытия.

Так что подвеска автомобиля — это не просто набор компонентов для соединения колес и кузова или рамы, а сложная система, которая делает возможным нормальное и комфортное движение на автомобиле.

Общее устройство подвески автомобиля

Любая подвеска, независимо от своего типа и устройства, имеет ряд элементов, которые помогают решить описанные выше задачи. К основным элементам подвески относятся:

Направляющие элементы;
— Упругие элементы;
— Гасящие устройства;
— Опоры колес;
— Стабилизаторы поперечной устойчивости;
— Элементы крепления.

Нужно отметить, что далеко не в каждой подвеске есть отдельные детали, играющие роль того или иного элемента — зачастую одна деталь решает сразу несколько задач. Например, традиционная подвеска на рессорах в качестве направляющего и упругого элемента, а также в качестве гасящего устройства использует рессору. Пакет стальных пружинящих пластин одновременно обеспечивает нужное положение колеса, воспринимает возникающие при движении силы и моменты, а также служит амортизатором, сглаживающим неровности дороги.

О каждом элементе подвески нужно рассказать отдельно.

Направляющие элементы

Главная задача направляющих элементов — обеспечить необходимый характер перемещения колес относительно рамы или кузова. Кроме того, направляющие элементы воспринимают силы и моменты от колеса (преимущественно боковые и продольные) и передают их на кузов или раму. В качестве направляющих элементов в подвесках различных типов обычно используются рычаги той или иной конструкции.

Упругие элементы

Основное назначение упругих элементов — передача сил и моментов, направленных по вертикали. То есть упругие элементы воспринимают и передают на кузов или раму неровности дороги. Нужно отметить, что упругие элементы не гасят воспринимаемые нагрузки — напротив, они их накапливают и передают на кузов или раму с некоторой задержкой. В качестве упругих элементов могут выступать рессоры , витые пружины, торсионы, а также разнообразные резиновые буферы (которые чаще всего применяются совместно с упругими элементами других типов).

Гасящие устройства

Гасящее устройство выполняет важную функцию — оно гасит колебания рамы или кузова, вызванные наличием упругих элементов. Чаще всего в роли гасящих элементов выступают гидравлические амортизаторы, но на многих автомобилях находят применение также пневматические и гидропневматические устройства.

В большинстве современных легковых автомобилей упругий элемент и гасящее устройство объединены в единую конструкцию — так называемую стойку, которая состоит из гидравлического амортизатора и витой пружины.

Дорога для движения транспортных средств редко бывает идеальной. Даже на трассе с твердым покрытием всегда присутствуют трещины, выбоины и неровности. Без системы амортизации комфортное движение было бы невозможным, а кузов автомобилей долго не выдержал бы ударных нагрузок, передающихся с колес. Подвеска автомобиля создана для гашения такой нагрузки, и, в зависимости от назначения и стоимости, имеет разную конструкцию.

Назначение и устройство подвески автомобиля

При движении транспортного средства все колебания, возникшие от неровностей дороги, передаются на кузов. Задача подвески – смягчать или гасить подобные колебания. Дополнительной функцией является обеспечение соединения кузова и колес, при этом колеса имеют возможность менять расположение независимо от кузова, регулируя направление движения. Вместе с колесами, подвеска входит в число обязательных элементов ходовой части машины.

Подвеска – это технически сложное устройство, состоящее из следующих частей:

1. Упругих элементов – металлических и неметаллических деталей, принимающих на себя всю нагрузку от движения по неровностям, и, в силу своих свойств, распределяющих ее на конструкцию кузова.
2. Гасящих устройств (амортизаторов) – агрегатов с пневматическим, гидравлическим или комбинированным строением, нивелирующих колебания кузова, полученных от упругих частей.
3. Направляющих деталей – различных рычагов, соединяющих подвеску с кузовом, и контролирующих смещение колес относительно друг друга и кузова.
4. Стабилизаторов поперечной устойчивости – упругих штанг из металла, связывающих подвеску и кузов, и устраняющих возможный крен машины при движении.
5. Колесных опор – деталей передней оси в виде поворотных кулаков, принимающих нагрузки от колес, и распределяющих их по подвеске.
6. Средств крепления деталей, агрегатов и узлов, задача которых – соединять подвеску и кузов между собой. Это жесткие соединения на болтах, шаровые опоры или шарниры, композитные сайлентблоки.

Демпфирующие элементы

Части подвески, гасящие колебания во время движения автомобиля называют демпфирующими элементами. К ним относятся следующие устройства:

1. Двухтрубные амортизаторы, состоящие из внутренней и внешней труб, и выполняющие функцию резервуара и поршня, которые сообщаются отверстиями и разнонаправленными клапанами, которые из-за инерционности рабочей среды тормозят возвратно-поступательные движения и гасят колебания.

В зависимости от внутренней рабочей среды, амортизаторы делятся на:

• Гидравлические;
• Газонаполненные;
• Газо-гидравлические.

Упругие элементы

Задача данных элементов подвески – гасить удары, поступающие с колес автомобиля на кузов, и представляют собой следующие детали:

1. Пружина. Самый простой элемент, присутствующий почти во всех видах подвески. Для эффективности работы может иметь различную форму.
2. Рессора. Самый древний элемент подвески, представляет собой набор стальных листов, соединенных вместе, и гасящих колебания за счет взаимного трения.
3. Пневматический элемент. Выполняет роль альтернативы пружине и представляет собой подушку из резины, куда закачивается воздух.
4. Торсион. Упругий компактный элемент в виде стержня, один конец которого соединен с рычагом подвески, а другой зажат кронштейном на кузове. При перемещении рычага подвески стержень выполняет роль упругого элемента и скручивается.
5. Подрамник. Представляет собой промежуточную деталь между кузовом и элементами подвески, образуя с ними одну сборочную единицу.
6. Стабилизатор поперечной устойчивости. Представляет собой стержень, связанный через стойки или рычаги подвесок колес для стабилизации движения автомобиля.

Принцип работы подвески

Автомобильная подвеска работает, преобразовывая силу удара от наезда колеса на неровное покрытие, в движение упругих частей (пружин). Жесткость таких перемещений контролируется и смягчается гасящими устройствами (амортизаторами). Благодаря этому сила ударов, передающихся на кузов, снижается, что обеспечивает плавность движения.

Жесткость подвески у разных автомобилей сильно различается: чем она жестче – тем легче и более предсказуемо управление, но уменьшается комфорт езды. Мягкая создает удобство эксплуатации, но за счет заметно сниженной управляемости (чего не рекомендуется допускать). По этой причине производители транспортных средств всегда стараются найти компромисс между комфортом и безопасностью.

Классификация подвесок

В современном автомобилестроении наиболее часто применяются следующие виды подвесок:

1. МакФерсон. Разработана в 1960 г. инженером, давшим конструкции свою фамилию. Состоит из следующих частей:

• Стабилизатора поперечной устойчивости, или «качающейся свечи». Крепится к кузову шарниром и имеет свойство качаться при вертикальном движении колеса.
• Блока (пружинного элемента и амортизатора телескопического типа);
• Рычага.

Преимущество подвески в невысокой цене, простоте и надежности. Недостатком выступает заметное изменение угла развала на колесах.

2. Двурычажная. Состоит из двух рычагов разной длины – верхнего короткого и нижнего длинного. Данная схема является одной из самых совершенных, так как автомобиль на ней имеет отличную поперечную устойчивость и низкий износ шин в виду минимальных поперечных перемещений колес.

3. Многорычажная. Имеет сходное строение с двурычажной, но намного совершеннее и сложнее. В ней все шарниры, рычаги и сайлент-блоки крепятся к специальному подрамнику. Множество шаровых опор и прорезиненных втулок прекрасно гасят удары при наезде на неровность, и уменьшают шумность в салоне. Данная схема подвески обеспечивает наилучшее сцепление шины с поверхностью, плавность хода и управляемость. Достоинства многорычажной подвески следующие:

• Оптимальная поворачиваемость колеса;
• Изолированные продольные и поперечные регулировки;
• Небольшие неподрессоренные массы;
• Независимость колес друг от друга;
• Отличный потенциал при полном приводе.

Но главным недостаток подвески – ее большая стоимость, хотя в последнее время таким агрегатом оснащают не только представительские машины, но и авто гольф-класса.

4. Адаптивная. Несет в себе принципиальные отличия от других типов механизмов, являясь логическим и усовершенствованным продолжением гидропневматической подвески, впервые реализованной фирмами Ситроен и Мерседес. Ее достоинства следующие:

• Малая раскачка на высокой скорости и минимальный крен кузова;
• Принудительно меняющееся демпфирование;
• Автоматическая адаптация к любому дорожному покрытию;
• Отличная устойчивость при прямом движении;
• Адаптация под водителя;
• Высокая степень безопасности.

Разные фирмы при изготовлении агрегата разрабатывают свою оригинальную схему, но в общем конструкция состоит из следующих компонентов:

• Регулируемых стабилизаторов поперечной устойчивости;
• Блока управления ходовой;
• Активными амортизаторными стойками;
• Различными датчиками (дорожного просвети, неровностей и т.д.).

Главный минус устройства состоит в его сложности.

5. Типа «Де Дион». Изобретение французского инженера имеет главную цель – максимально разгрузить задний мост транспортного средства отделением корпуса главной передачи, при этом он крепится непосредственно к кузову. Крутящий момент передается через полуоси и ШРУСы, что позволяет подвеске быть как зависимой, так независимой. Главные недостатки конструкции – «приседание» на задние колеса при резком старте и «клевки» при торможеии.

6. Задняя зависимая. Устройство можно наблюдать на классических моделях ВАЗа, где отличительной чертой в роли упругих элементов выступают цилиндрические винтовые пружины. На них «висит» балка заднего моста и крепится к кузову четырьмя продольными рычагами. Поперечная реактивная тяга гасит крены и улучшает управляемость. Конструкция не обеспечивает хорошего комфорта и плавности хода из-за неподрессоренных масс, и массивного заднего моста, но актуальна при креплении к балке картера главной передачи, редуктора и других массивных частей.

7. Полузависимая задняя. Широко применяется во многих полноприводных автомобилях, и состоит их пары продольных рычагов, крепящихся в центре к поперечине. Такая подвеска имеет следующие преимущества:

• Компактные размеры и относительно небольшой вес;
• Простота ремонта и обслуживания;
• Заметное снижение неподрессоренных масс;
• Самая лучшая кинематика колес.

Главный минус подвески – невозможность ее установки на заднеприводных машинах.

8. Пикапов и внедорожников. В зависимости от назначения и веса автомобиля, различают три вида подвески:

• Независимая передняя и зависимая задняя;
• Полностью независимая;
• Полностью зависимая.

В большинстве случаев на задней оси ставится рессорная или пружинная подвеска, взаимодействующая с жесткими неразъемными мостами. Рессоры применяют у тяжелых джипов и пикапов из-за способности выдержать внушительную нагрузку, неприхотливости и надежности. Такая подвеска недорога по стоимости, что повлияло на оснащение ею отдельных бюджетных автомобилей.

Пружинная схема – длинноходная, мягкая, и по строению не сложная, потому устанавливается чаще на легких джипах. На передних осях устанавливают пружинные и торсионные схемы.

9. Грузовиков. На грузовики устанавливают зависимые подвески с продольными и поперечными рессорами, и гидравлическими амортизаторами. Такая схема максимально проста и дешева в производстве. Но на высоких скоростях водитель сталкивается с плохой управляемостью, так как рессоры плохо выполняют функцию направляющих элементов.

Подвеска — это совокупность устройств, обеспечивающих упругую связь между подрес­соренной и неподрессоренными массами Подвеска уменьшает динамические нагрузки, действующие на подрессоренную массу. Она состоит из трех устройств:

• упругого
• направляющего
• демпфи­рующего

Упругим устройством 5 на подрессоренную массу передаются вертикальные силы, действующие со стороны дороги, уменьшаются дина­мические нагрузки и улучшается плавность хода.

Рис. Задняя подвеска на косых рычагах автомобилей БМВ:
1 – карданный вал ведущего моста; 2 – опорный кронштейн; 3 – полуось; 4 – стабилизатор; 5 – упругий элемент; 6 – амортизатор; 7 – рычаг направляющего устройства подвески; 8 – опорная стойка кронштейна

Направляющее устройство 7 – механизм, воспринимающий действующие на колесо продольные и боковые силы и их моменты. Кинематика направляющего устройства определяет характер перемещения колеса относительно несущей системы.

Демпфирующее устройство () 6 предназначено для гашения колебаний кузова и колес путем преобразования энергии колебаний в тепловую и рассеивания ее в окружающую среду.

Конструкция подвески должна обеспечивать требуемую плавность хода иметь кинематические характеристики, отвечающие требованиям устойчивости и управляемости автомобиля.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Рис. Схема зависимой подвески колес

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях. К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Рис. Рессоры:
а) – без подрессорника; б) – с подрессорником

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

Рис. Спиральные пружины:
а) цилиндрическая пружина; б) бочкообразная пружина

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Независимая подвеска

Независимая подвеска обеспечивает независимость перемещения одного колеса моста от перемещения другого колеса. По типу направляющего устройства независимые подвески делятся на рычажные, и подвески Макферсона.

Рис. Схема независимой рычажной подвески колес

Рис. Схема независимой подвески Макферсона

Рычажная подвеска – подвеска, направляющее устройство которой представляет собой рычажный механизм. В зависимости от количества рычагов могут быть двухрычажные и однорычажные подвески, а в зависимости от плоскости качания рычагов – поперечно-рычажные, диагонально-рычажные и продольно-рычажные.

Список видов подвесок легковых автомобилей

В настоящей статье рассмотрены лишь основные виды подвесок автомобилей, в то время как их видов и подвидов на самом деле существует намного больше и, к тому же инженерами постоянно разрабатываются новые модели и дорабатываются старые. Для удобства приведем список наиболее распространенных. В последующем каждая из подвесок будет рассмотрена подробней.

Что такое ход подвески в велосипеде?

Ход подвески в велосипеде — это тоже самое что ход подвески в любом другом транспортном средстве. Это разница между максимальным и минимальным положением амортизатора.

Т.е. чем больше ход подвески, тем лучше велосипед будет обрабатывать неровности дорожного покрытия. Но ход подвески — это не единственный параметр на который нужно обращать внимание. Важно также обращать внимание на производителя подвески и её технологичность, т.е. китайская пружинная подвеска с ходом в 100 мм работает обычно хуже, чем фирменная воздушная или масленная с ходом 65 мм.
