Как затянуть гайку коленвала

Правильный способ откручивать/закручивать болт шкива коленвала.

Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.

Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.

Тем не менее, все эти способы не универсальны, и нужно соображать "на месте" что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.

Так иногда делаю, стартером. Это верное положение домкрата, и воротка…

Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)

Например: на АКПП не застопорить колено включением передачи и блокировки тормозов… 🙂
Например: на двигателях 1.4 -1.6 (малолитражках) бывает так, что момент развиваемый сцеплением (а оно не всегда новое) недостаточный, для отворачивания болта шкива, и оно просто проскальзывает.
Например: "самопальная" приспособа удерживающая шкив, потребует дополнительного места под машиной и, как правило, помощника. Так же имеется некоторое плечо, отставленное от точки приложения силы, поэтому ее будет постоянно перекашивать, и скручивать. Риск прижать помощнику пальцы, или "по лбу" если сорвется ваш вороток…

Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет "нормальные" шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный "берущий" инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий "КОНЬ", что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.

весит примерно 20 кг

Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.

Итак, "самый верный" способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.

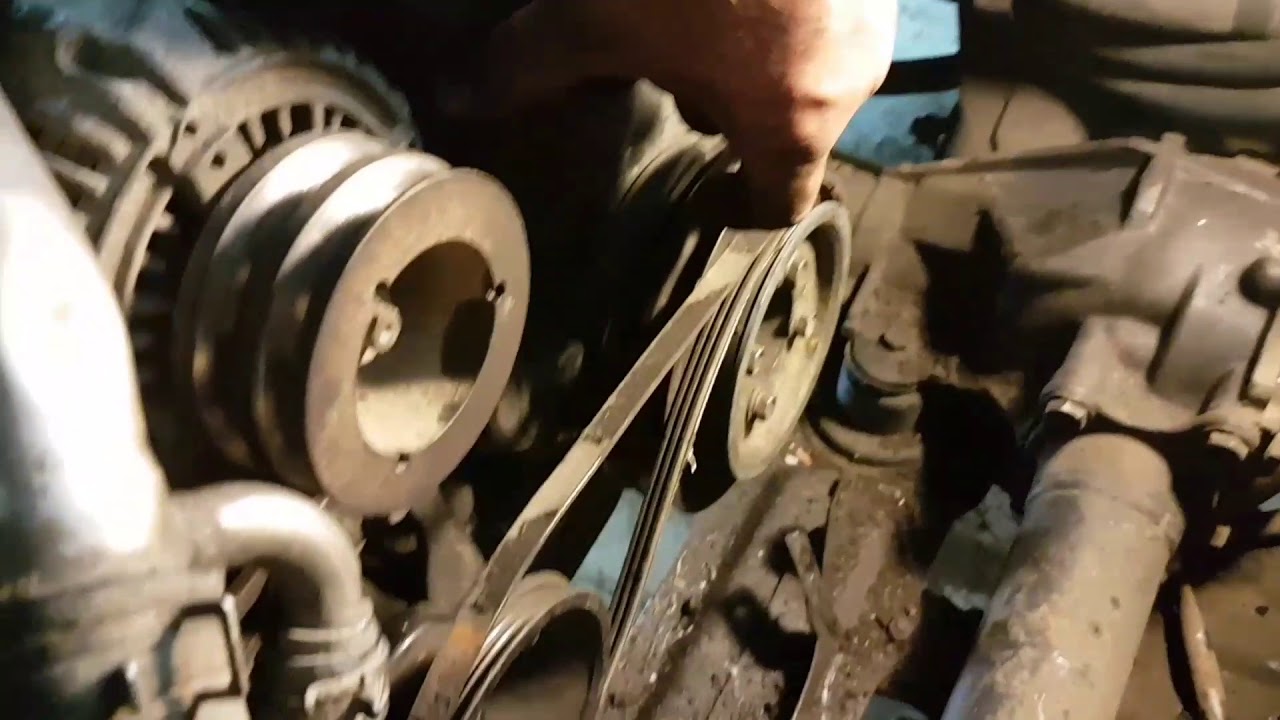

Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.

Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут "вровень-выпирать"
— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.

— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.

— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать "глухой" обводной ролик, который не дорого потом заменить.

Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. 🙂 🙂 😀

Это моя вчерашняя кучка инструмента.

Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.

Как затянуть гайку коленвала нива

Я, конечно, очень хочу 214-й вентилятор вместо штатного и денег на него мне не жалко.

Вот только вопрос подключения я не изучил еще как следует.
Проводки у меня нет, даже материалы еще не куплены

Попробую до выходных покурить соответствующие темы здесь. Глядишь и решусь.

Приветствую вас, Нивоводы!

Сегодня начал разборку и подготовку к установке ништяков.
И тут меня осенило: а главное то я спросить забыл!

Впрос протой: как фиксировать шкив во вермя страгивания и откручивания его гайки?
Мне кажется, что усилие затяжки этой гайки неслабое. Не на передачу же ставить, свернет всю коробку.

Посоветуйте начинающему автомеханику

ставишь ручник и пятую скорость, просто ключем открутить не получится, по нему бьеш молотком, несильно но резко, через несколько ударов гайка ослабляется, закручиваеш так же.

и нечего мудрить.

Сперва подумал, что вариант со стартером — прикол. япотом понял, что все серьезно.

Попробую сперва постучать молотком. Если не получится, то буду крутить стартером.

Еще раз спасибо всем за советы!

Итак, шкив смонтирован.
Купил демпферный, т.к. под «обычными» все продавцы понимают шкив для 213-й.

Откручиваться от постукивания молотком гайка, конечно же, не пожелала. Помаявшись минут 20, решил крутить стартером.
Упор делал в правый лонж снизу, предварительно открутив буксировочную проушину, т.к. она мешала и был риск свернуть удлиннителем кронштейн радиатора.
С первого же раза гайка ослабла. Со второго аккуратно упала на пол.
Со снятием шкива проблем не было — от руки пошел.

А вот установка. Это был цирк!
Сперва я намазал новую крышку герметиком и поставил на место, поверх новой прокладки. А уже потом попытался вставить новый сальник. А он не лезет!
Снял крышку, попробовал запихнуть — нифига.
В итоге поставил крышку на место, наживил болты (нижние пришлось хорошенько затянуть).
После этого, используя старый сальник (еле достал из старой крышки!) как прокладку, забил таки новый на место.
Шкив встал без проблем. Я предварительно вывел коленвал в ВМТ (штифтом вверх).

С затяжкой болтов и шпилек передней крышки возникли пробемы — не все захотели снова вворачиваться на места (крышка, что ли, кривовата).
Но с этим справился. Все завернулись без экстрима, хотя некоторые и внатяг.

А вот со штатным пропеллером у меня, на удивление, проблем не возникло — между ним и шкивом есть зазор в 2-3 мм. Но я его увеличу на 3-5 мм шайбами.
Пока что, поезжу так. Когда разберусь в электрических схемах 214-х кулеров, поставлю их.

Произвольное откручивание шкива ДВС

Но сегодня мы рассмотрим не типовую неисправность, а неисправность достаточно редкую — произвольное откручивание шкива ДВС.

Давайте по порядку, как это было.

Владелец ехал на своей машинке и услышал под капотом характерный щелчок. Через некоторое время на табло загорелась неисправность — перегрев ДВС.

Хозяин остановил на обочине машину и открыл капот. Антифриз кипел. Ремня привода помпы ДВС (ремень привода навесных агрегатов) не было. Характерный хлопок под капотом — это и есть тот момент, когда у вас порвался ремень. Он практически всегда несильно ударяет по капоту и мы в салоне слышим звук, напоминающий негромкий хлопок. После этого продолжать движение нельзя! Необходимо остановиться и заменить ремень.

Дело было недалеко от одного из сервисов г. Н -Тагила. Поэтому, когда ДВС остыл и хозяин долил воды вместо вылившегося кипящего антифриза, он доехал до сервиса, где ему и установили новый ремень.

«Мастера», устанавливая ремень в третий раз, вдруг увидели открутившийся почти наполовину болт крепления шкива коленвала.

Эврика! Вот она причина, почему слетал ремень! Закрутив «намертво» болт и одев ремень в четвертый раз, они сказали, что теперь «все будет нормально».
«Нормально» хватило на 2 км. Ремень снова слетел, а болт закрученный метровым усилителем открутился.

Но таких «мастеров» так просто не возьмешь! Они слышали про анаэробный герметик!
Тут мы немного отвлечемся от темы, так как многие из вас не знают, что это такое.
Анаэрообный гермеетик ( клей) – особый класс акриловых адгезивов, которые представляют собой жидкие композиции различной вязкости, способные длительное время (больше года) храниться в тонкостенной кислородопроницаемой полиэтиленовой таре без изменений своих свойств и отверждаться при температуре 15 — 25 °С в узких металлических зазорах (в порах, резьбовых, фланцевых и цилиндрических соединениях) с образованием прочного полимерного слоя. Почему анаэробный?

Термин «анаэробный» заимствован из микробиологии по названию микробов, жизнедеятельность которых протекает в анаэробных условиях, т.е. в отсутствии кислорода. При попадании анаэробного состава в узкий металлический зазор происходят процессы, при которых кислород взаимодействует с некоторыми его компонентами, расходуясь при этом и создавая бескислородную атмосферу и необходимые условия для его быстрого отверждения.

Казалось бы все просто: посадят болт (приклеят) на анаэробный герметик и он никуда не денется. Сказано — сделано: болт посажен на герметик и клиент отправлен в пятый раз «по своим делам». Но клиент, уже наученный горьким опытом, далеко от сервиса уезжать не стал, а сделал несколько кругов вокруг сервиса. И ремень слетел снова, а болт опять выкрутился!
Все! После этого «мастера» сдались и машина оказалась у нас в сервисе (как она до нас добиралась «короткими перебежками» это отдельный разговор. Думаю, что в это время «мастерам» икалось.

Но машина все же до нашего «Гибрид-сервиса» добралась.

Снимаем шкив коленвала и сразу видим три неисправных элемента:
1. Болт крепления шкива. Что в нем может быть неисправно? Присмотритесь внимательно к его плоскости, которая должна плотно прилегать к шкиву. Она не плоская, а овальная, яйцеобразная. Открутившийся шкив долбил по этой плоскости. И держать такой болт шкив не будет!

2. Сам шкив. Посмотрите внимательно на эти две фотографии. На одной шкив снятый с этой машины, на другой наш исправный шкив. Разницу увидели? Если не увидели, то подскажу: на исправном шкиве отверстие под шпонку абсолютно круглое, а на неисправном — разбитое и представляет собой овал. Это тоже одна из причин самопроизвольного откручивания шкива. Шкив не должен «гулять» относительно коленвала! Если же будет такой зазор, как на фото, то при каждой заводке двигателя, будет как бы небольшой удар по шкиву ремнем в сторону откручивания и шкив провернется на пару мм вместе с болтом, откручивая последний!

Как установить шкив коленвала ваз 2123

Замена переднего сальника коленчатого вала двигателей Chevrolet Niva

Инструменты:
Детали и расходники:

Примечания: Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека.

Полезный совет: Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

1. Снимите защиту масляного картера и брызговик моторного отсека, как описано здесь.

2. Что бы не повредить, снимите датчик положения коленчатого вала, как описано здесь.

3. Снимите ремень привода вспомогательных агрегатов, как описано здесь:

б. При нижнем расположении генератора: Снимите ремень привода насоса гидроусилителя рулевого управления. Ослабьте гайку крепления генератора к натяжной планке и переместив генератор к двигателю, снимите ремень его привода, как описано здесь.

4. Включив пятую передачу в коробке передач и затормозив автомобиль стояночным тормозом.

5. Головкой «на 38» отворачиваем гайку крепления шкива коленчатого вала.

Полезный совет: Не всегда удобно подставить вороток, тогда используем храповичный ключ.

6. На автомобиле с кондиционером отворачиваем гайку крепления шкивов привода компрессора кондиционера и вспомогательных агрегатов.

а. Без кондиционера.

б. С кондиционером.

Полезный совет: Если гайка затянута очень туго, используйте в качестве удлинителя ключа трубу подходящего диаметра или строньте гайку ударами молотка по рукоятке ключа.

7. Снимите шкивы.

а. Без кондиционера.

б. С кондиционером.

8. Поддев отверткой.

9. Извлеките сальник.

10. Смажьте новый сальник моторным маслом и установите его в крышку привода газораспределительного механизма, сориентировав рабочей кромкой внутрь двигателя.

Примечание: Рабочая кромка отличается наличием пружины.

11. Запрессуйте сальник в крышку, используя старый сальник в качестве оправки либо головкой подходящего размера.

12. Установите на место снятые детали и отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления и генератора.

В статье не хватает:

Как открутить болт шкива коленвала – подсказки от спецов +

Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.

Как отвернуть болт шкива коленвала: почему все так сложно?

Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.

Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.

Все автопроизводители и специалисты автосервисов с большим усилием производят закрутку гайки либо болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).

Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства. Если болт (гайка) выпадут во время езды, будет непросто вернуть авто к жизни, чтобы продолжить движение на нем, а сам ремонт выльется, поверьте, «в копеечку». Кроме того, описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.

Как открутить болт шкива коленвала – решаем проблему

При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:

• комплект автоинструментов;
• так называемый «пенек» (или «козелок»);
• автомобильный домкрат;
• головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).

Процесс при наличии указанных приспособлений выглядит следующим образом:

• снимаем колесо (естественно, перед этим нужно приподнять при помощи домкрата переднюю правую часть машины);
• устанавливаем ТС на «пенек»;
• снимаем щиток двигателя, защищающий его от попадания грязи, воздушный фильтр (они располагаются со стороны капота сверху) и ремень генератора;
• на блоке сцепления открываем заглушку, чтобы можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
• на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).

Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.

Как открутить гайку шкива коленвала?

Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.

Как выставить метки ГРМ в Нива Шевроле

Двигатель внутреннего сгорания — сложный механизм, состоящий из большого количества деталей. Автомобиль Нива Шевроле оснащается четырехцилиндровым четырехтактным двигателем внутреннего сгорания объемом 1,7 и 1,8 литра с цепным приводом газораспределительного механизма. Система питания – электронный распределенный впрыск топлива. Автомобиль модели 2123 выпускался с 1998 по 2002 год, в дальнейшем модель 21213. Немаловажное значение для успешной эксплуатации имеет состояние газораспределительного механизма (ГРМ).

Как Снять Шкив Коленвала Шевроле Нива

Коленвал для Шевроле Нива
Конструкция каждого автомобиля имеет коленчатый вал, который на самом деле является основной частью бензинового двигателя и не только. Джип Шевроле Нива также есть эта часть, которая на самом деле будет под вопросом. Давайте посмотрим, что это за элемент по назначению, а также конструктивные особенности и замена этой части. В общем, кроссовер ВАЗ-2123 Niva Chevrolet понадобится.

Назначение и дизайн продукта

Коленчатый вал, помимо собственной значимости и первичности всех деталей, определяется ценой, которая иногда достигает до 10 000 рублей. Основное назначение этого элемента двигателя. преобразовать возвратно-поступательные движения в крутящий момент. Основная сила, которая заставляет коленчатый вал вращаться, является давлением. Точнее, это давление, создаваемое сгоранием топлива в цилиндрах. Двигатель внутреннего сгорания создает механическую силу, действующую на поршни. Поршень, в свою очередь, соединен с коленчатым валом, которым они приводятся в движение. Из-за этого создается крутящий момент, который в конечном итоге передается на ведущие колеса Chevrolet Niva.

Конструкция коленчатого вала является неотъемлемым элементом, который выполнен с использованием чугуна или кованой стали.

На фото ниже показан коленчатый вал джипа Chevrolet Niva, снятого с двигателя.

Коленчатые валы бывают двух типов: композитные и цельные, но Chevrolet Niva обладает исключительно прочным элементом. Основными конструктивными элементами коленчатого вала Chevrolet Niva являются:

• Передний конец вала (правая сторона на фото);
• Главные и шатуны;
• Против веса;
• Хвост или спин

Сначала на вал ставится маховик, через который крутящий момент передается от вала к коробке. Вы также можете найти приводной распредвал и приводной шкив принадлежностей.

Ведущий шкив соединен с передним концом коленчатого вала. Все части, соединенные спереди, закреплены болтами. При установке продукта в подшипники на передней панели всегда должно быть место для устройства, с помощью которого масло подается в сам продукт. Корневые шейки служат для блокировки продукта от способности к осевому движению. Со стороны маховика упорные подшипники. Основные шейки смазаны маслом, подаваемым из общей линии. Весы предназначены для обеспечения разгрузки главных подшипников центробежными силами. Шейки коленчатого вала по конструкции имеют наименьший диаметр, если они радикальные. Масло подается к ним через главное горло через отверстия в валу.

Маховик установлен на хвостовой части для обеспечения передачи крутящего момента. Он крепится болтами, а отверстия для его крепления расположены асимметрично, что позволяет установить элемент в правильное положение.

Шкив и его назначение

Шкив коленчатого вала представляет собой закругленный диск с зубьями, средства которого несут с помощью ременной передачи на ступичные узлы автомобиля. Шкив предназначен для следующих операций:

• уменьшение амплитуды коленчатого вала;
• вращение устройств, участвующих в работе двигателя: гидроусилитель руля, насос и т.д.;
• снижение шума двигателя.

Кроме того, благодаря наличию зубьев шкив передает импульсы на компьютер, что означает, что число оборотов коленчатого вала рассчитывается. Шкив также изготовлен из высокопрочной металлической стали. Снаружи шкив имеет одну особенность: наличие канавок. Эти канавки предназначены для закрепления ремня на шкиве в стационарном положении для перемещения. Есть также несколько отверстий в шкиве, о которых многие люди не задумываются. Эти отверстия используются для охлаждения приводного ремня во время работы.

Предназначение меток в ГРМ

Для обеспечения своевременного открытия и закрытия клапанов применяется газораспределительный механизм, призванный синхронизировать вращение коленчатого и распределительного вала двигателя. От этого зависит наполнение цилиндров топливовоздушной смесью и полнота выпуска отработанных газов. ГРМ состоит из десятков деталей, основные из которых это клапана, управляемые распределительным валом.

Распредвал жестко соединяется с коленвалом посредством цепи или ремня. Распределительных валов может быть несколько, в зависимости от количества клапанов. На Нива Шевроле устанавливаются двигатели с двумя клапанами на цилиндр и одним распределительным валом, с цепным приводом.

Узнать, правильно ли работает механизм, можно проверив совпадение специальных меток, называемых метками ГРМ. Их совмещение является критерием установки правильных фаз газораспределения.

Для чего выставляются метки цепи

Фазы газораспределения оказывают прямое влияние на работу двигателя. Как указывалось, современные двигатели имеют 4 такта работы:

В ситуации, когда моменты и длительность открытия клапанов рассогласованы с тактами работы двигателя, он не заводится. Это случай неверной установки или обрыва цепи.

Внимание! Если на поршне не предусмотрена специальная выемка, препятствующая его соприкосновению с незакрывшимся вовремя клапаном, они встречаются при обрыве цепи. Это приводит к необходимости капитального ремонта двигателя. На автомобиле Нива Шевроле, несмотря на специальные проточки, поршень и клапан при обрыве деформируются.

Если совмещение осуществлено с небольшой, но не критической погрешностью, двигатель теряет мощность, возрастает расход топлива. Погрешность вызывается износом деталей, или смещением шестеренки на один зуб. При длительной эксплуатации такого мотора возможно прогорание клапанов, повышенный износ вследствие детонации, другие неисправности.

На торцах распределительного и коленчатого валов установлены зубчатые шестерни, на которые одевается цепь. Для предотвращения биения и слабой натяжки меду ними устанавливают успокоитель и натяжитель цепи. По месту расположения верхней шестеренки под клапанной крышкой сделан отлив в виде оружейной мушки, с которым должна совпадать меткой на звездочке. Метки должны совпадать при нахождении поршня первого цилиндра в верхней мертвой точке.

Быстрая замена цепи ГРМ на Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Подготовка запчастей и инструментов к замене ГРМ

Для регулировки меток потребуются следующие инструменты:

Состояние механизма сильно зависит от стиля езды. Цепь значительно прочнее ремня, но и она не любит рывков, высоких оборотов. Поэтому езда в спортивном стиле, с резкими переключениями передач, ускорениями в предельных режимах быстро «приговаривает» ГРМ. Да и двигатель, трансмиссию, автомобиль в целом. Состояние цепи зависит от состояния масла, натяжения, соосности вращающихся деталей. Поэтому при истечении заявленного производителем пробега необходимо менять не только цепь, но сопутствующие детали.

Определить необходимость в замене лучше всего визуальным осмотром деталей ГРМ. Но поскольку доступ к деталям затруднен, можно судить по косвенным признакам. Таким как повышенный шум, посторонние стуки. Они могут быть вызваны износом натяжителя и успокоителя, звездочек, повышенным люфтом вала водяного насоса, растягиванием цепи, другими факторами. Люфт вала помпы особенно опасен, так как при поломке перегревается двигатель, возникает опасное биение цепи.

Для уверенной езды вместе с изношенной цепью необходимо менять:

Замена всех перечисленных деталей в совокупности позволит уверенно эксплуатировать автомобиль, не переживая за состояние ГРМ.

Последствия неправильной установки и регулировки

Газораспределительный механизм сильно влияет на работу двигателя, поэтому при замене деталей и выставлении меток требуется соблюдать тщательность и не допускать ошибок. Но если это все же случилось, двигатель сразу даст об этом знать.

При грубой ошибке мотор не заведется. Если смещение фаз невелико, то электронная система управления двигателем компенсирует это регулировкой зажигания. Если же фазы сдвинуты на ползуба или зуб шестеренки, система не в состоянии компенсировать такое смещение.

Лопается шкив коленвала

Лопается шкив коленвала

Раскололся чугунный корпус шкива демпфера коленвала. Надеюсь это последняя засада на пути реанимации автомобиля

Как Снять Шкив Коленвала Шевроле Нива

Примечания: Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека.

Полезный совет: Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

1. Снимите защиту масляного картера и брызговик моторного отсека, как описано здесь.

2. Что бы не повредить, снимите датчик положения коленчатого вала, как описано здесь.

3. Снимите ремень привода вспомогательных агрегатов, как описано здесь:

а. На автомобиле с кондиционером – ремень привода компрессора кондиционера, как описано здесь.

б. При нижнем расположении генератора: Снимите ремень привода насоса гидроусилителя рулевого управления. Ослабьте гайку крепления генератора к натяжной планке и переместив генератор к двигателю, снимите ремень его привода, как описано здесь.

4. Включив пятую передачу в коробке передач и затормозив автомобиль стояночным тормозом.

5. Головкой «на 38» отворачиваем гайку крепления шкива коленчатого вала.

Полезный совет: Не всегда удобно подставить вороток, тогда используем храповичный ключ.

6. На автомобиле с кондиционером отворачиваем гайку крепления шкивов привода компрессора кондиционера и вспомогательных агрегатов.

а. Без кондиционера.

б. С кондиционером.

Полезный совет: Если гайка затянута очень туго, используйте в качестве удлинителя ключа трубу подходящего диаметра или строньте гайку ударами молотка по рукоятке ключа.

7. Снимите шкивы.

а. Без кондиционера.

б. С кондиционером.

8. Поддев отверткой.

9. Извлеките сальник.

10. Смажьте новый сальник моторным маслом и установите его в крышку привода газораспределительного механизма, сориентировав рабочей кромкой внутрь двигателя.

Примечание: Рабочая кромка отличается наличием пружины.

11. Запрессуйте сальник в крышку, используя старый сальник в качестве оправки либо головкой подходящего размера.

Читать дальше: Построить маршрут в яндексе

12. Установите на место снятые детали и отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления и генератора.

В статье не хватает:

• Качественных фото ремонта

В случае выхода из строя сальника, крайне важно оперативно заменить её, во избежание серьёзных проблем. Неисправный передний сальник способствует выходу из строя ремня ГРМ, а неисправный задний – диска сцепления.

Когда нужно делать замену

В процессе эксплуатации Нивы Шевроле зачастую возникает проблема, связанная с протеканием через коленвал смазывающего вещества. Причиной этого могут быть разные неисправности, включая износ самого элемента, выполняющего функцию прокладки. Если же в процессе диагностики установлено, что он в дальнейшем не сможет выполнять свои функции, то нужно его заменить. После процесса демонтажа устанавливается новое изделие.

Эта операция даст возможность устранить течь смазочного материала. Существуют некоторые особенности в замене переднего и заднего сальников, поэтому автомобилисты, которые хотят делать эти операции самостоятельно, должны изучить все нюансы.

Передний сальник: особенности замены

Масло, вытекающее из-под кромки коленвала, попадает на его шкив, а затем разбрызгивается по моторному отсеку. Одной из причин такой неисправности может быть износ переднего сальника. Перед снятием этой детали следует убедиться в исправном состоянии вентиляции картера, иначе масло может протекать даже при той детали, к работе которой практически нет нареканий.

Перед операцией по замене переднего сальника коленвала следует подготовить соответствующие инструменты. Данная операция осуществляется в определённой последовательности:

Снимается защита масляного картера, а также брызговик двигателя.

Снимается ремень, посредством которого осуществляется работа насоса гидроусилителя руля.

Откручивается гайка, при помощи которой генератор крепится к регулировочной планке, сдвиньте его к мотору, чтобы ослабить демонтируемый ремень.

При помощи торцовой головки откручивается гайка, которой крепятся шкивы коленвала, а затем они снимаются.

Изношенный передний сальник извлекается из своего места посредством использования плоской отвёртки, которой немного поддевается эта деталь.

Гнездо вытирается чистой тряпкой, а затем смазанное маслом, новое изделие устанавливается на место при помощи оправки, подходящей по диаметру. Следует иметь в виду, что это изделие нужно поместить внутрь двигателя вперёд рабочей кромкой.

Читать дальше: Шрус наружный джили мк кросс

Сборка демонтированных составляющих выполняется в обратной последовательности.

Гайка шкива коленвала нива шевроле

В общем, проблемка заключается в том что не могу никак выкрутить болт шкива коленвала. Приобрёл в магазине храповый ключ на 38, красивый такой ключь =)

Поставил на ручник, врубил 4-ю передачу… Иии… ВОТ! Я уж и бил по нему и прыгал на нём… (Там вообще нормальная резьба? Не обратная?) Слишком большой свободный ход, каким ёбразом зафиксировать коленвал? Мне сказали что есть какие-то стопоры и нужно в маховик его поставить, снять стартер и поставить фиксатор туда.

Сегодня попробую найти 32-ю трубу. Думаю в самый раз.

PS. Фотка ключа не моя, стырил с простора интернетов, Прошу прощения если правообладателя фотки обидел =)

На просторах интернета нашел видео. Нарисовал быстренько схемку как чувак выкручивал и затягивал болт. Кто нибудь так делал?

• Торцовый вороток
• Головка для торцового воротка на 10
• Головка для торцового воротка на 38
• Храповичный ключ
• Отвёртка плоская
• Молоток

Детали и расходники:

• Сальник передний коленчатого вала двигателя
• Герметик

Примечания: Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека.

Полезный совет: Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

1. Снимите защиту масляного картера и брызговик моторного отсека, как описано здесь.

2. Что бы не повредить, снимите датчик положения коленчатого вала, как описано здесь.

3. Снимите ремень привода вспомогательных агрегатов, как описано здесь:

а. На автомобиле с кондиционером – ремень привода компрессора кондиционера, как описано здесь.

Выполнение замены заднего

Характерный признак необходимости замены заднего сальника, находящегося на коленвале автомобиля Нива Шевроле, – просачивание масла, как это имело место в предыдущем случае. Но в данном случае масло попадает на диски сцепления, что может вызвать пробуксовку этого агрегата, а значит, способствовать возникновению аварийной ситуации на дороге. Кроме того, смазывающее вещество протекает на стык между блоком мотора и коробкой передач.

Замена заднего сальника коленвала, по аналогии с передней деталью, осуществляется после того, как проверена вентиляционная система картера. Выполнение ремонтных работ требует использования специальных инструментов:

• Торцовый вороток
• Головка для торцового воротка на 10
• Отвёртка плоская
• Молоток
• Динамометрический ключ

• Сальник задней крышки коленвала
• Герметик

А транспортное средство нужно поместить на смотровую яму. Действия по замене этой детали выполняются с соблюдением ряда последовательных операций:

• Снимается коробка передач
• Снимается кардан
• Демонтируется сцепление
• Снять маховик

Снимается маховик, установленный на двигателе. Затем откручиваются две гайки, с помощью которых, прикреплена передняя крышка картера сцепления. После завершения данной операции крышку можно снять.

Изучается техническое состояние сальника, и, если он является неисправным, то сразу же можно заметить след от протекающего масла.

Одновременно нужно проверить, в каком состоянии находится подшипник.

При помощи небольшой плоской отвёртки поддевается и извлекается из посадочного гнезда неисправная прокладка.

Посадочное гнездо тщательно протирается чистой тканью.

Новый экземпляр смазывается моторным маслом.

При помощи оправки, которая соответствует по диаметру, новую деталь полностью запрессовывают на держатель.

Следование вышеизложенным правилам позволит сделать замену сальника (как переднего, так и заднего) коленвала надлежащим образом, и тем самым, предотвратить протекание моторного масла.

Руководство по замене переднего сальника коленчатого вала

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека.

Читать дальше: Гбо заволи 4 поколения отзывы

ПОЛЕЗНЫЙ СОВЕТ Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя (смотри «Очистка системы вентиляции картера»), так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Вам потребуются: ключи «на 10», специальный ключ для гайки крепления шкива коленчатого вала, отвертка, монтажная лопатка, молоток, бородок.

Снимите защиту масляного картера и брызговик моторного отсека (смотри «Снятие и установка защиты масляного картера и брызговика двигателя»).

При нижнем расположении генератора: Снимите ремень привода насоса гидроусилителя рулевого управления (смотри «Проверка натяжения и регулировка ремня привода насоса гидроусилителя»). Ослабьте гайку крепления генератора к натяжной планке и переместив генератор к двигателю, снимите ремень его привода.

Включив пятую передачу в коробке передач и затормозив автомобиль стояночным тормозом, головкой «на 38» отворачи ваем гайку крепления шкива коленчатого вала.

На автомобиле с кондиционером отворачиваем гайку крепления шкивов привода компрессора кондиционера и вспомогательных агрегатов.

ПОЛЕЗНЫЙ СОВЕТ Если гайка затянута очень туго, используйте в качестве удлинителя ключа трубу подходящего диаметра или строньте гайку ударами молотка по рукоятке ключа.

Поддев отверткой, извлеките сальник.

Смажьте новый сальник моторным маслом и установите его в крышку привода газораспределительного механизма, сориентировав рабочей кромкой внутрь двигателя.

ПРИМЕЧАНИЕ Рабочая кромка отличается наличием пружины.

Запрессуйте сальник в крышку, используя старый сальник в качестве оправки либо головкой подходящего размера.

Установите на место снятые детали и отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления и генератора (смотри «Проверка натяжения и регулировка ремня привода насоса гидроусилителя» и «4.24.2 Регулировка натяжения и замена ремня привода водяного насоса и генератора»).

Как проводить замену сальников коленвала

Сальниковое уплотнение коленвала автомобиля Нива представляет собой элемент, герметизирующий зазоры между деталями и предотвращающий течи масла. Со временем его рабочая поверхность теряет эластичность, нарушая герметизацию. В результате требуется немедленный ремонт в виде замены сальника, иначе с автомобилем могут возникнуть серьёзные проблемы.

Необходимость замены

Неисправность переднего сальника часто приводит к повреждению ремня ГРМ. А через протекающее заднее сальниковое устройство коленвала смазка может попасть на диск сцепления, отрицательно влияя на его фрикционные свойства. При этом также повышается расход горючего и снижается производительность транспортного средства. Менять сальник на Ниве рекомендуется:

• через 100 тыс. км пройденного машиной расстояния;
• если автомобиль давно не использовался, и уплотнение затвердело;
• при покупке некачественного сальника, вышедшего из строя намного раньше положенного срока.

Менять несложно. В любом случае, своевременная замена уплотнения обойдётся дешевле и проще капитального ремонта авто.

Приступаем к замене переднего сальника

На ниве необходимость в такой процедуре, как замена переднего сальника коленвала, возникает при обнаружении текущего через его кромку масла. При этом шкив разбрызгивает смазку, загрязняющую моторный отсек и переднюю часть двигателя. Обратив внимание на этот признак, стоит дополнительно проверить систему вентиляции картера, так как при её засорении даже замена сальника не поможет убрать течь.

Основные этапы работы, выполняемой на подъёмнике или канаве, следующие:

• Снятие брызговика нижней части картера;
• Включение 1-й передачи и торможение машины с помощью стояночного тормоза. Это позволяет избежать кручения вала при смене сальника;
• Ослабление гайки, которая крепит шкив (в качестве инструмента для ВАЗ 21214 и 21212 применяют ключ на 38);

4. Ослабление ремня привода водяного насоса (используется головка на 13);

5. Смещение генератора с помощью отвёртки, приложенной так, как показано на фото;

6. Снятие сначала датчика, а затем ремня коленвала;

7. Откручивание гайки, закрепляющей шкив;

8. Снятие самого шкива.

Теперь с помощью отвёртки передний сальник поддевают и достают из гнезда. Последний этап, запрессовка новой манжеты, может выполняться двумя способами: • с использованием инструментальной головки; • с помощью накладываемого сверху шкива, с установленным на нём старым сальником. При затягивании гайки крепления новая манжета запрессовывается быстрее и проще.

После окончания запрессовки следует убедиться в надёжности установки переднего уплотнения. Ремонт заканчивается возвращением всех деталей на место в обратной последовательности.

Меняем задний сальник

Необходимость в ремонте авто путём замены заднего сальникового уплотнения определяется по следующим признакам: • вращение расположенного внутри картера маховика приводит к разбрызгиванию масла, которое вытекает через щели, образовавшиеся между кожухом и его крышкой; • протекание жидкости приводит к замасливанию накладок диска сцепления и его пробуксовке.

Так же как и для переднего уплотнения, замена заднего сальника коленвала Нива, производится только после проверки чистоты вентиляционной системы. Ведь при её засорении давление газов повышается, а течь будет даже в том случае, если выполнить ремонт авто, установив новое уплотнение.

Первый этап работы по замене сальника коленвала – установка автомобиля на подъёмник (смотровую канаву). Далее снимают коробку передач (за счёт этого менять заднее уплотнение сложнее), демонтировать оба диска сцепления и поэтапно выполнить следующие действия: 1. Ввернуть в отверстие блока цилиндров болт, которым крепилась КПП; 2. Отвернуть все крепления маховика с помощью головки на 17, удерживая коленвал от поворота монтажной лопаткой, опирающейся на ввернутый болт и вставленной между зубьями махового колеса в месте, указанном на фото;

3. Снять сначала маховик, затем пластину

4. Отвернуть гайки на крышке кожуха (в качестве инструмента – головка на 10) и снять её;

5. Используя отвёртку, извлечь сальник.

Теперь необходимо взять новое сальниковое уплотнение коленвала и смазать его маслом вдоль рабочей кромки. После этого с помощью старой манжеты сальник запрессовывают на место. И, наконец, убедившись в его надёжном закреплении, устанавливают обратно все снятые детали.

Как затянуть гайку коленвала нива

Имеем — Нива 21214 2003 г. Комплектация стандартна.

Как поменять передний сальник с наименьшими трудозатратами?

Итак, сами работы.

— Открываем капот, снимаем запаску, ставим в сторонку.
— Откручиваем болт держателя запаски на передней панели (ключ на 13).
— Отключаем электрику омывателей стекла и фар, снимаем бачок омывателей и отводим в сторону, ставим на брызговик (куда длина трубок позволяет, если нет желания снимать трубки).
— Отвинчиваем 2 винта с головкой под 10 мм ключ, крепящие радиатор, отводим верхнюю часть радиатора назад.
— Снимаем облицовку радиатора, предварительно снимаем омыватели/очистители фар (если есть). ПРИМЕЧАНИЕ: на будущее лучше винты с крестовой головкой заменить на винты М5 с головкой под ключ 7 мм (это будет гарантией снять облицовку радиатора, ничего не сломав).
— Отключаем проводку от электровентиляторов (из подкапотного пространства или снаружи, аккуратно вытянув разъемы из-под радиатора).
— Снимаем вентиляторы в сборе, сначала подняв всю конструкцию вверх (до выхода нижних фиксирующих выступов из гнезд передней панели) и затем вниз на себя.
— Стараемся не потерять четыре важные резиночки (две сверху и две в гнездах передней панели), фиксирующие рамку вентиляторов.
— Под капотом — поднимаем левую часть радиатора сколько хватит его трубок (если хватит трубок, как у меня, то удастся подставить кронштейн держателя запаски под радиатор и зафиксировать радиатор в таком положении); теперь радиатор держится только на своих трубках — стараемся не потерять резиновые подушки под радиатором.
— Ослабляем винт с головкой на 13 мм натяжения приводного ремня на генераторе.
— Отводим генератор максимально близко к двигателю, чтобы ослабить ремень.
— Ну вот, добрались до шкива коленвала с храповичной гайкой (на 21214 теперь правда она без храповика).
— Берем храповичный ключ (если подойдет) или покупаем головку с длинным воротком (а стандартный вороток удлиняем), ставим ключ на гайку, упираем вороток в левый лонжерон (если смотреть спереди — он с правой стороны).
— На нейтрали «чиркаем» стартером — слышен удар ключа, гайка откручена (если не откручена — проверяем положение ключа, повторяем попытку); действуем аккуратно и осмотрительно, гуляющий под капотом ключ может наломать дров.
— Отвинчиваем храповичную гайку (должна пойти от руки), аккуратно снимаем шкив, смотрим, где осталась шпонка, чтобы не потерять.
— Отверткой аккуратно достаем старый сальник — старайтесь не поломать края его посадочного места, алюминий там хрупкий, а в картере его куски не нужны.
— Смазываем герметиком новый сальник по посадочному месту, ставим на место легкими ударами, если старый сальник удалось вытащить не повредив, его можно использовать как оправку, ударяя по новому сальнику через него.
— Собираем все в обратной последовательности, перед установкой храповичной гайки настоятельно рекомендую смазать резьбу средством от самооткручивания (я применил красную пасту «сильной фиксации» производства США, в тюбике), даже на ручнике и передаче не удастся затянуть гайку повторно «как на заводе».
— После сборки всего, на работающем двигателе проверяем отсутствие подтекания охлаждающей жидкости у нижнего шланга радиатора, при необходимости подтягиваем хомуты на термостате и радиаторе.

Ту же последовательность действий применяем для замены шкива коленвала, успокоителей, натяжителей и прочих частей ГРМ. Лично я именно так менял передний сальник двигателя, шкив и даже генератор.

Как открутить болт шкива коленвала – совсем не сложная процедура

Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.

Как отвернуть болт шкива коленвала: почему все так сложно?

Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.

Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.

Все автопроизводители и специалисты автосервисов с большим усилием производят закрутку гайки либо болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).

Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства. Если болт (гайка) выпадут во время езды, будет непросто вернуть авто к жизни, чтобы продолжить движение на нем, а сам ремонт выльется, поверьте, «в копеечку». Кроме того, описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.

Как открутить болт шкива коленвала – решаем проблему

При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:

• комплект автоинструментов;
• так называемый «пенек» (или «козелок»);
• автомобильный домкрат;
• головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).

Процесс при наличии указанных приспособлений выглядит следующим образом:

• снимаем колесо (естественно, перед этим нужно приподнять при помощи домкрата переднюю правую часть машины);
• устанавливаем ТС на «пенек»;
• снимаем щиток двигателя, защищающий его от попадания грязи, воздушный фильтр (они располагаются со стороны капота сверху) и ремень генератора;
• на блоке сцепления открываем заглушку, чтобы можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
• на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).

Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.

Как открутить гайку шкива коленвала?

Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.

Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.

Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.

Как затянуть гайку коленвала

Правильный способ откручивать/закручивать болт шкива коленвала.

Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.

Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.

Тем не менее, все эти способы не универсальны, и нужно соображать "на месте" что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.

Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)

Например: на АКПП не застопорить колено включением передачи и блокировки тормозов… ��
Например: на двигателях 1.4 -1.6 (малолитражках) бывает так, что момент развиваемый сцеплением (а оно не всегда новое) недостаточный, для отворачивания болта шкива, и оно просто проскальзывает.
Например: "самопальная" приспособа удерживающая шкив, потребует дополнительного места под машиной и, как правило, помощника. Так же имеется некоторое плечо, отставленное от точки приложения силы, поэтому ее будет постоянно перекашивать, и скручивать. Риск прижать помощнику пальцы, или "по лбу" если сорвется ваш вороток…

Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет "нормальные" шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный "берущий" инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий "КОНЬ", что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.

Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.

Итак, "самый верный" способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.

Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.

Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут "вровень-выпирать"
— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.

— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.

— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать "глухой" обводной ролик, который не дорого потом заменить.

Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. �� �� ��

Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.

Демонтаж шкива коленвала

Когда-нибудь каждый автолюбитель, привыкший делать всё своими руками, сталкивается с необходимостью демонтажа шкива коленчатого вала. Чаще всего это связано с заменой уплотнительных сальников, которые со временем стареют, трескаются и начинают пропускать масло. Для опытного моториста снять шкив коленвала не представляет особой сложности, однако, как показывают форумы в Интернете, рядовые автомобилисты, решившие сэкономить деньги, часто встречаются здесь с большими трудностями.

Так выглядит шкив коленвала

Что мешает снимать шкив коленвала?

В инструкции по эксплуатации автомобиля и руководству по ремонту процедура демонтажа коленчатого вала, включая снятие шкива, описывается красиво и немногословно, и кажется, что это легко выполнить. Но на деле всё оказывается не так просто. Причин тому несколько:

1. Неудобное для проведения работ расположение шкива в моторном отсеке. Он скрыт за генератором и подход к нему ограничен элементами конструкции кузова. Шкивы бывают обычные и демпферные, которые имеют дополнительное внешнее кольцо с резиновым уплотнителем для поглощения вибрации. Чтобы добраться до элементов крепления шкива, нужно ослабить натяжные болты и снять ремни генератора и гидроусилителя. И даже после этого при выполнении демонтажных работ следует соблюдать особую осторожность в приложении сил, чтобы случайно не повредить окружающие близкорасположенные детали и лакокрасочное кузовное покрытие.
2. При установке на заводе шкив коленвала зажимается болтом или гайкой с высокой силой сжатия, чтобы обеспечить надёжное крепление. В процессе работы двигателя правая резьба крепления способствует дальнейшему усилению зажима. Высокая температура и действие окружающей среды с течением времени усугубляют этот процесс посредством коксования масла и коррозии металла. В результате крепёжная гайка или болт прочно прилипает к корпусу шкива, и сорвать это сцепление металлов без знания специальных способов не просто.
3. При выключении сцепления коленчатый вал свободно проворачивается с посредством любого гаечного ключа. Поэтому, прежде чем как открутить шкив коленвала, следует решить вопрос надёжной фиксации его положения, чтобы исключить проворачивание при откручивании гайки. В мастерских для этого используют специальные приспособления, которые прикручиваются болтами к шкиву в технологические отверстия и создают надёжный упор против проворачивания. При отсутствии таких приспособлений данную проблему можно решить установкой надёжных упоров под колёса и постановкой 4-й скорости механической коробки передач. Можно также зафиксировать маховик коленвала, упирая в его зубья или отверстия монтировку.

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала, закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

• поставить машину на «яму» или эстакаду;
• включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
• поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
• обстучать деревянным молотком грани крепёжной гайки;
• используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

• поставить ручку коробки передач в нейтральное положение;
• снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
• накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
• кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:

• приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
• убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
• чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
• накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

Как снять шкив коленвала

После откручивания крепления нужно снять шкив. Он плотно сидит на ступице и фиксируется шпонкой, поэтому просто стянуть его с вала рукой не удастся. Лучше всего использовать для этого специальный съёмник, который имеет две лапки, захватывающие края шкива и центральный закручивающийся винтовой упор, упираемый в ось вала. При отсутствии съёмника можно использовать для этого монтировки, которыми нужно равномерно поддевать шкив с противоположных сторон, прилагая усилия в направлении от вала.

Точку приложения силы нужно стараться выбирать максимально приближённую к валу. Перед тем как снять шкив коленвала, можно аккуратно обстучать его деревянным молотком, чтобы устранить возможный перекос. Следует соблюдать особую осторожность, чтобы не деформировать фиксирующую шпонку и паз. Обратную установку шкива на вал следует производить после обработки установочных мест солидолом, чтобы не прилагать больших усилий приводящих к перекосу.

Как снять шкив коленвала

При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

• обычные;
• демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».

Как открутить гайку шкива:

1. Поставить авто на яму или эстакаду.
2. Поднять ручной стояночный тормоз.
3. Включить 4 скорость на КПП, поставить упоры под колеса.
4. Не сильно постучать по граням гайки.
5. Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.

Если гайка шкива не откручивается:

1. Перевести ручку коробки на нейтралку.
2. Скинуть свечные провода со свеч, чтобы не завелся мотор.
3. Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
4. Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».

Шкив коленвала автомобилей с передним приводом, в основном, крепится болтом. Для снятия шкива коленчатого вала переднеприводной машины, надо действовать в таком порядке:

1. Домкратом поднять переднюю правую сторону авто. Подложить козелок, пенек или пару колес с дисками.
2. Снять колесо.
3. Демонтировать и снять воздушный фильтр с корпусом.
4. Снять защитный кожух.
5. Ослабить натяжитель ремня и снять ремень генератора.
6. Для фиксации коленвала надо снять в картере сцепления заглушку, после чего вставить в отверстие монтировку и упереть его между зубьями маховика.
7. Теперь надо надеть торцовой ключ, удлинить его трубой и резко пытаться провернуть против часовой стрелки. Главной сорвать прикипевший болт шкива.

Если не получается сорвать с места болт, то используем метод откручивания стартером. Этот метод приведен выше.

Полезный совет от слесарей, повидавших многое: использовать растворитель или ВД-40, или подобное средства от образования ржавчин. После того, как побрызгали на резьбу (если шкив крепится гайкой), минут 15 надо подождать, потом пробовать отворачивать. Если болт, то на резьбу нанести это средство не просто, хотя вокруг болта побрызгать, возможно через микрощели жидкость пройдет и раскоксует соединение.

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.

Бывают съемники еще проще, которые можно сделать своими руками.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

Установка шкива на коленвал

Для того, чтобы обратно установить шкив на коленвал ДВС, надо проверить посадочные места. Если есть заусенцы, задиры, удалить их наждачным камнем. Если старый шкив легко сажается на вал, то такой шкив не пригоден. Он должен сидеть плотно, насаживаться с определенным усилием. Перед установкой шкива, для уменьшения трения, надо смазать маслом или литолом.

Видео

В этом видео полезные советы, как открутить гайку крепления шкива к коленчатому валу автомобильного мотора.
Вариант откручивания болта шкива коленвала поликлиновым ремнем. Как снять шкив коленвала на ВАЗ (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115). How to remove the crankshaft pulley bolt. Болтовое соединение. Как затянуть шкив коленчатого вала очень быстро. Снимает шкив коленвала на автомобиле Honda (Хонда) без спец ключа.

Как затянуть шкив коленвала: подробная инструкция

Шкив коленвала является важной деталью двигателя автомобиля, которая приводит в движение различные системы, такие как система охлаждения, генератор и насосы. К сожалению, со временем шкив коленвала может ослабнуть из-за вибрации и других факторов, что может привести к неправильной работе двигателя. Затягивание шкива коленвала является неотъемлемой процедурой в техническом обслуживании автомобилей и помогает обеспечить надежную работу двигателя.

Необходимые инструменты и материалы

• Ключ для затягивания шкива коленвала
• Маркер для пометки положения шкива
• Монтажная паста для более надежного затягивания

Подготовка и процесс затягивания шкива коленвала

1. Подготовьте автомобиль: поставьте его на место, убедитесь, что ручной тормоз активирован, и откройте капот.
2. Найдите шкив коленвала, который обычно находится перед двигателем, непосредственно на коленвале. Он имеет круглую форму с ребрами на его поверхности.
3. Определите направление вращения шкива. Часто на шкиве имеется стрелка, указывающая направление вращения. Если стрелки нет, узнайте информацию от производителя автомобиля или посмотрите в технической документации.
4. С помощью маркера сделайте отметку на шкиве и на двигателе, чтобы впоследствии смонтировать шкив в правильном положении.
5. Используя ключ для затягивания шкива коленвала, аккуратно затяните болты, следуя указаниям производителя автомобиля. Обычно необходимо затянуть болты с определенным моментом затяжки.
6. Примените монтажную пасту на резьбовую часть болтов, чтобы обеспечить более надежное затягивание шкива.
7. Снова проверьте, что шкив находится в правильном положении, совпадающем с отметкой, которую вы сделали ранее.

Рекомендации и предостережения

• Перед затягиванием шкива коленвала внимательно прочитайте инструкцию производителя автомобиля.
• Никогда не затягивайте шкив коленвала слишком сильно, чтобы избежать его повреждения.
• Следите за состоянием шкива коленвала и регулярно проверяйте его на предмет ослабления или повреждений. Если заметите какие-либо проблемы, обратитесь к специалисту для дальнейшей диагностики и ремонта.

Часто задаваемые вопросы

1. Почему важно правильно затягивать шкив коленвала?

Затяжка шкива коленвала является критической операцией при сборке двигателя. Неправильное затяжка может привести к различным проблемам, включая повреждение подшипников, выход шкива из строя, повреждение крепежных элементов и даже поломку двигателя. Правильная затяжка обеспечивает надежное и долговечное функционирование двигателя.

2. Какой инструмент необходим для затяжки шкива коленвала?

Для затяжки шкива коленвала потребуется специальный ключ или торцовая головка, которая соответствует размеру гайки шкива. Не рекомендуется использовать неподходящий инструмент, так как это может привести к повреждению гайки или инструмента, а также к неправильной затяжке.

3. Как правильно затянуть шкив коленвала?

Для правильной затяжки шкива коленвала необходимо следовать рекомендациям производителя автомобиля и использовать динамометрический ключ. Перед затяжкой следует проверить, чтобы резьба гайки и поверхность шкива были чистыми и не имели повреждений. Затяжка производится по заданному крутящему моменту, который указывается в технической документации или руководстве пользователя автомобиля.
