Спидометр не работает

Давно собирался написать про поиск неисправности, когда перестает работать спидометр. Вот в очередной раз возник такой вопрос, и я решился.
И так. Я всегда стараюсь начать поиск любой неисправности от простого к сложному. Поэтому сначала скручиваем датчик скорости, отцепив предварительно с него разъем. Независимо какой у вас автомобиль, датчик всегда легко найти, он располагается ближе к кардану. На 4WD это выглядит так.

Фото в бортжурнале Hyundai Starex (1G) Датчик скорости на раздатке

Для того чтобы снять разъем, нужно разжать пружинку с двух сторон, или снять ее.

Фото в бортжурнале Hyundai Starex (1G)Снимаем пружину. Здесь надо поддеть.

Одна из причин неисправности, износ зубьев шестерни привода.

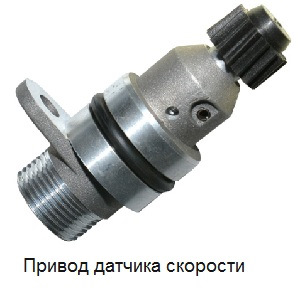

Реже бывает изношен и ответный червяк для привода. Как достать привод из корпуса коробки становится яснее, если представляешь его конструкцию.

Фото в бортжурнале Hyundai Starex (1G)

Но довольно часто это сделать не просто. Не знаю по какой причине, но видел во что превращяли этот узел, и поломаный, и со следами сварки.

Фото в бортжурнале Hyundai Starex (1G)

Можно проверить его не снимая. Например пассатижами. Нужно попробовать провернуть ось. Если она поддастся, и будет свободно вращяться, значит зубы на шестерне уже кончились. Если есть подозрение что там все хорошо, идем дальше.

Запчасти на фото: 964204A600. Фото в бортжурнале Hyundai Starex (1G)Датчик скорости

Датчик скорости подключаем к разъему, включаем зажигание, и ( тут нужен еще кто то) один вращает ось датчика, второй наблюдает за стрелкой спидометра. Чем сильнее раскрутить ось, тем больше сдвинется стрелка. Если все получилось, значит все-таки беда в приводе. Если нет, снимаем датчик с разъема, и измеряем напряжение. На двух выводах разъема должно быть плюс, на одном минус. Причем на одном из них точно +12В (напряжение АКБ), на другом с величиной могут быть варианты. Минус проверить тестером на прозвон с кузовом или корпусом коробки. При этом зажигание надо выключить, что б случайно не испортить тестер. Если с напряжениями все Ок, значит виноват датчик. Но предварительно хорошо бы в этом убедиться. Можно подключить любой другой датчик скорости, и проверить еще раз, вращяя ось датчика. Потому что возможно неисправность в самой приборной доске.

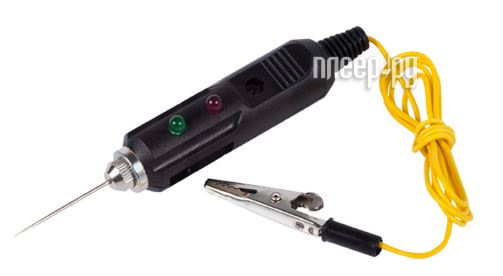

Для проверки наличия напряжения в авто, я часто применяю светодиодную тестилку.

Фото в бортжурнале Hyundai Starex (1G)Светодиодный тестер

Это очень удобная вещь. Она покажет и плюс и минус, и КЗ . И не надо думать, как в случае с тестером, на какой предел поставить, в какой режим.

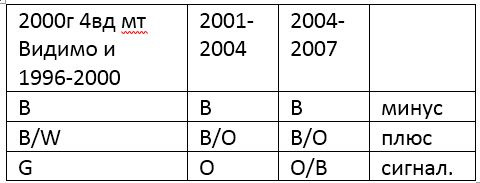

Фото в бортжурнале Hyundai Starex (1G)Цвета проводов в разные года

Выводы разъема:
1 – минус. Обычно черный провод.
2 – «+» от включенного зажигания. 2001-2007гг с предохранителя 13 в салоне.
3 – выход с датчика скорости.

Если надо заменить разъем, вот его номер, CARGEN АХ-312. Он и разъем датчика скорости на ВАЗ, УАЗ, ГАЗ, и может применяться еще где нибудь. Он довольно распространен.

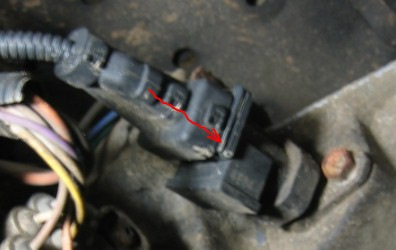

Фото в бортжурнале Hyundai Starex (1G)Для снятия такого разъема, надо нажать на скобу для ее перемещения

Привод датчика скорости можно найти как всборе, так и отдельными деталями. Все зависит от цены. Чаще всборе получается дешевле. Если вы запутались в номерах, вот подсказка.
43622-4A100 втулка привода
43624-… это шестерня
43621-… это привод всборе
Хозяйство это подбирается для конкретной конфигурации машины, так как шестеренки имеют разное количество зубцов, и к ним так же подобран червяк на валу коробки передач. Поэтому искать надо исходя из VIN номера. И здесь тоже есть подсказка. Не берусь утверждать на все 100%, но пока всегда совпадал цвет шестерни старой и новой.
Для примера, вот набор привода для спидометра, 4 wd с главными парами 3,909 в мосту:

Фото в бортжурнале Hyundai Starex (1G)

43624-4A600- шестерня для D4CB 4WD
473454B000 – шестерня в раздатке.

Датчик скорости гранд старекс где стоит

Hyundai Starex (2011 год). Замена датчика скорости

Датчик скорости (сокращенно ДС или ДСА) устанавливается на всех современных автомобилях и служит для измерения скорости автомобиля и передачи этой информации на ЭБУ.

Как заменить датчик скорости (ДС)

-Прежде всего нужно заглушить двигатель, остудить его и обесточить систему, скинув клеммы с аккумуляторной батареи. Это очень важно сделать, дабы избежать травм при проведении ремонтных работ;
-если есть детали, которые затрудняют допуск к детектору, необходимо их отсоединить. Но, как правило, данное устройство находится в доступности;
-от ДС отключается блок проводов;
-после чего демонтируется непосредственно сам прибор. В зависимости от марки машины и типа датчика, он может крепиться при помощи резьбы, либо защелок-фиксаторов;
-на место неисправного датчика устанавливается новый;
-производится сбор системы в обратном порядке;
-остается завести автомобиль и убедиться в том, что новый прибор исправен. Для этого достаточно немного проехать — если показания спидометра соответствуют фактической скорости движения, значит ремонт прошел успешно.

При покупке ДС необходимо четко соблюдать маркировку прибора, чтобы установить именно ту модель датчика, которая будет исправно функционировать. К некоторым из них можно подобрать аналоги, но необходимо внимательно изучить каждый из них, чтобы быть уверенным в их взаимозаменяемости.

Сам процесс замены детектора не сложен, но если нет уверенности в то, как произвести замену, либо проблема возникла у начинающего автолюбителя, стоит обратиться на станцию техобслуживания и доверить свое авто специалистам.

В любом случае, прежде чем приступать к самостоятельному ремонту, нужно тщательно изучить инструкции и руководства, а также строго следовать рекомендациям и схемам, описанным в мануалах.

Признаки неисправности датчика скорости
Самый распространенный признак того, что вышел из строя датчик скорости, – это проблемы с холостыми оборотами. Если машина глохнет на холостых (при переключении передач или при движении накатом), в числе прочего стоит обязательно проверить датчик скорости. Еще один признак того, что датчик скорости вышел из строя, – это вообще не работающий или некорректно работающий спидометр.

Чаще всего проблема заключается в обрыве цепи, так что первым делом необходимо визуально осмотреть датчик скорости и его контакты. При наличии следов коррозии или грязи их нужно удалить, контакты зачистить и нанести на них Литол.

Проверку датчика скорости можно выполнить двумя способами: со снятием и без снятия ДСА. В обоих случаях для проверки и диагностики датчика скорости потребуется вольтметр.

Первый способ проверки датчика скорости:

-снять датчик скорости,
-определить, какая клемма за что отвечает (всего у датчика три клеммы: заземление, напряжение, импульсный сигнал),
-входящий контакт вольтметра подключить к клемме испульсного сигнала, второй контакт вольтметра заземлить на металлическую деталь двигателя или корпуса автомобиля,
-при вращении датчика скорости (для этого можно накинуть кусок трубки на ось датчика) напряжение и частота в вольтметре должны увеличиваться.

Второй способ проверки датчика скорости:

-поддомкратить автомобиль, чтобы одно колесо не касалось земли,
-соединить контакты вольтметра с датчиком так же, как описано выше,
-крутить поднятое колесо и следить за изменением напряжения и частоты.

Обратите внимание, что эти способы проверки подходят только для датчика скорости, использующего в работе эффект Холла.

Не работает спидометр на Старексе

На коробке передач есть датчик скорости, отвечающий за показания спидометра на панели приборов автомобиля Хендай Старекс, бытует мнение что он тросиковый но это не так. Данный датчик электронный, и довольно часто выходит из строя за счет зубчатого ролика который протачивается.

Делается это чаще всего по двум причинам:

  • Замена двигателя
  • Выход из строя зубчатой части датчика

Решением данной проблемы также может являться подсоединение разъема проводов неподалеку от датчика ТНВД под капотом.

Также на коробке к датчику подводится трех пиновый разъем ( один из которых +,- и data) на плюсовом разъеме могут быть просадки напряжения вследствие разных причин( норма 12 Вольт), проверить это можно с помощью мультиметра самомстоятельно либо обратившись в спецмализированный автосервис.

Также на данной модели автомобиля довольно часто происходит обрыв проводов в месте их разветвления на задние фонари и коробку передач, в районе именно этой самой КПП. Проверяется это с помощью все того же мультиметра либо так называемой «контрольки».

Также как вариант может быть обрыв общей линии проводов, для выявления его локализации стоит обратиться в автосервис.

Где находится датчик скорости вращения Hyundai Grand Starex?

датчик скорости вращения hyundai grand starex где находится

Местоположение датчика скорости вращения на Hyundai Grand Starex

Как опытный автомеханик и специалист по Hyundai Grand Starex, я готов поделиться информацией о местоположении датчика скорости вращения на этом автомобиле.

Понимание датчика скорости вращения

Датчик скорости вращения, также известный как датчик колесного импульса или датчик ABS, является важной частью системы ABS автомобиля. Он отвечает за измерение скорости вращения колес и передачу этой информации в управляющую систему автомобиля. Данные от датчика необходимы для определения, когда колеса начинают скользить или потеряли сцепление с дорогой.

Местоположение на Hyundai Grand Starex

В Hyundai Grand Starex датчики скорости вращения находятся на каждом колесе, причем у каждого колеса предусмотрен отдельный датчик.

Чтобы найти местоположение датчика на конкретном колесе, следуйте следующим шагам:

  1. Установите автомобиль на подъемник или подставьте его на колесо.
  2. Определите колесо, на котором требуется найти датчик скорости вращения.
  3. Осмотрите визуально область вокруг тормозного диска и ищите провод или кабель, выступающий от колеса. Обычно датчик скорости вращения подключается к проводу или кабелю, который идет со стороны колеса к кузову автомобиля.
  4. Следуйте проводу или кабелю от колеса к кузову, и вы найдете датчик скорости вращения.
  5. Удалите датчик скорости вращения, если необходимо, и замените его новым, если обнаружена какая-либо неисправность.

Важно помнить, что точное местоположение датчика скорости вращения может незначительно отличаться в зависимости от года выпуска и конкретной модели Hyundai Grand Starex. Поэтому всегда рекомендуется обратиться к руководству пользователя или обратиться к квалифицированному автомеханику для точной информации о местоположении датчика на вашем автомобиле.

Часто задаваемые вопросы

Вопрос 1: Где находится датчик скорости вращения на Hyundai Grand Starex?

Ответ 1: Датчик скорости вращения на Hyundai Grand Starex находится на трансмиссии, обычно в районе колес.

Вопрос 2: Каким образом датчик скорости вращения влияет на работу автомобиля?

Ответ 2: Датчик скорости вращения отвечает за передачу информации о скорости вращения колес автомобиля в электронную систему автомобиля. Эта информация необходима для правильной работы системы стабилизации, антиблокировочных тормозов и других систем безопасности.

Вопрос 3: Какие признаки указывают на неисправность датчика скорости вращения на Hyundai Grand Starex?

Ответ 3: Некоторые признаки неисправности датчика скорости вращения на Hyundai Grand Starex включают ненормативную работу антиблокировочных тормозов (ABS), отключение системы стабилизации и ошибки, связанные с датчиком скорости.

Вопрос 4: Как проверить работоспособность датчика скорости вращения на Hyundai Grand Starex?

Ответ 4: Для проверки работоспособности датчика скорости вращения на Hyundai Grand Starex необходимо использовать диагностический сканер, который позволит проверить электрические значения датчика и сравнить их с рекомендуемыми значениями производителя.

Вопрос 5: Можно ли заменить датчик скорости вращения на Hyundai Grand Starex самостоятельно?

Ответ 5: Замена датчика скорости вращения на Hyundai Grand Starex требует определенных навыков и инструментов. Рекомендуется обратиться к опытному автомеханику, чтобы избежать ошибок и повреждения других компонентов автомобиля.
