Датчик коленвала, давай досвидания!

Небольшой попадос приключился
Решил помыть немного мотор пока он снят. Особенно это хотелось сделать в труднодоступных местах, например под маслянным фильтром и другие гениталии. Обратил внимание на провод Датчика коленвала (грамотные люди его называют Датчик положения коленвала или Датчик числа оборотов коленвала) и не мог не заметить его разваливающуюся изоляцию.

Решил снять его для осмотра. А помешать мне в этом хотела передняя опора двигателя:

под лапой передней опоры виднеется датчик

которая открутилась без всяких происшествий
и болт крепления самого датчика, который когда-то был под внутрений шестигранник на 5, но решил не откручиваться, попил водицы из копытца и превратился в козлёночка с помощью молотка и какой-то матери в болт под торкс Т40.

Снял датчик потёр немного пальцами изоляцию и вот что получил:

Ситуация такова, что изоляция осыпается просто как штукатурка. Я не знаю, из чего там в 90-е фирма Siemens/VDO делала изоляцию, но проблема эта попила немало крови многим автовладельцам. Датчик мог отказать в любой момент где-нибудь на трассе, а по закону подлости, это обязательно должно было произойти подальше от дома, и всё — верёвка или эвакуатор. Поменять его на дороге вообще мега проблема, т.к. нужно как минимум иметь запасной, нужно поддомкачивать мотор и снимать переднюю опору.

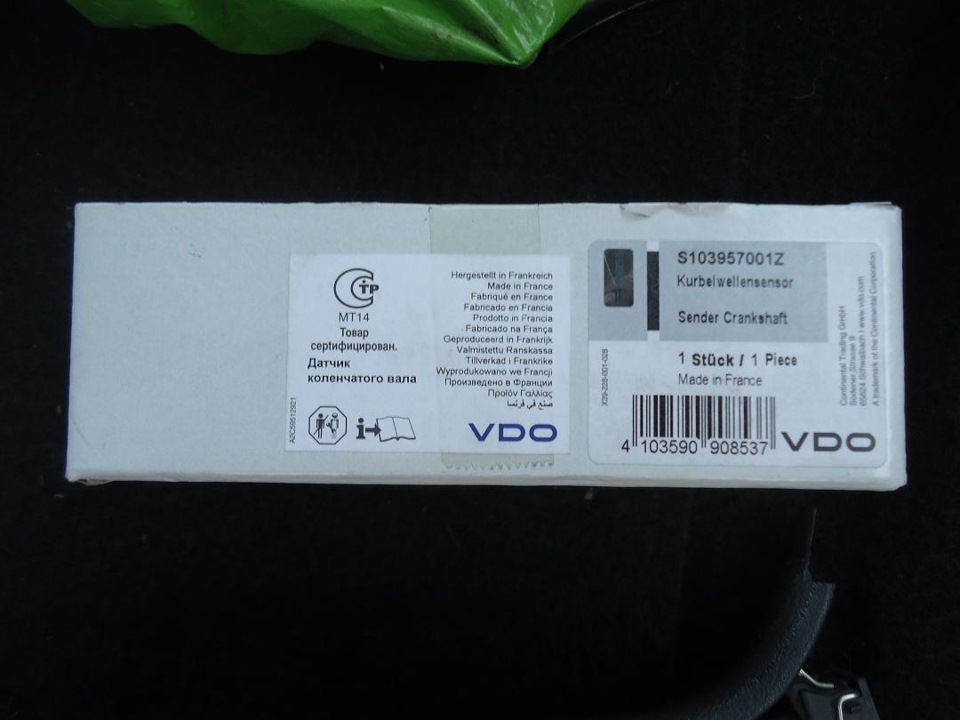

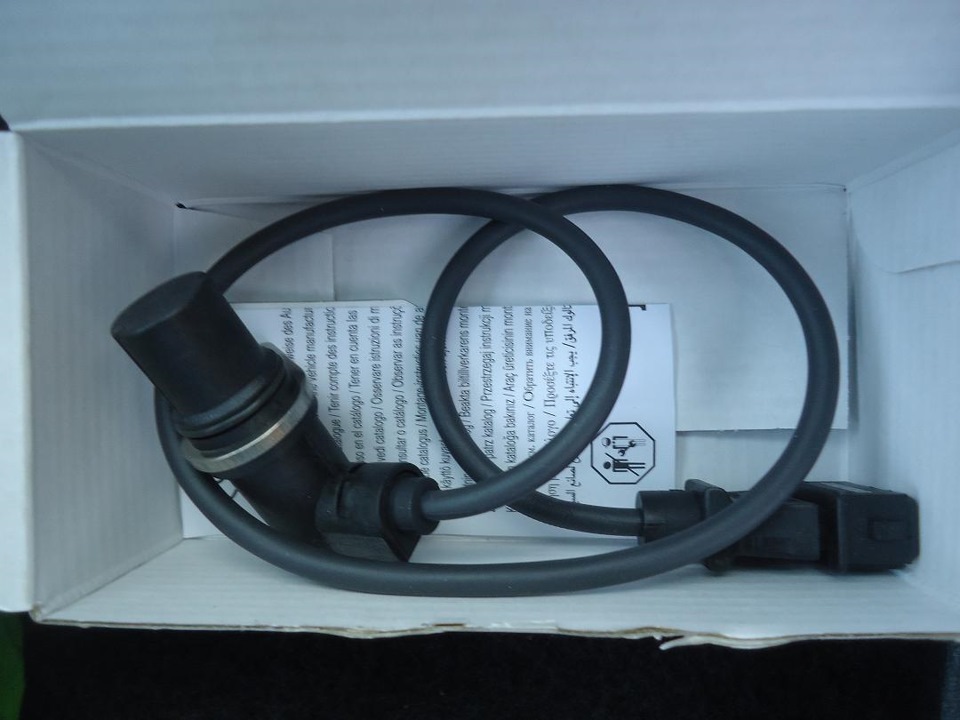

Итог: что-то около 2000 рублей и мы держим в руках новый оригинальный датчик от Siemens/VDO

Покупать что-то другое струсил, т.к доверия мало к дешёвым брендам
Надеюсь, что будет служить мне верой и правдой

есть ли дпкв на пассате б 3 мотор -RP

Ваша тема перенесена в раздел Оперативные вопросы (технические) т.к. Вы поленились воспользоваться поиском и задаете вопрос который уже неоднократно обсуждался на форуме и ответы на него уже имеются в других разделах!

Два вида поиска расположены вверху в середине экрана. Используя его Вы наверняка найдете ответ на свой вопрос, а если что-то останется непонятным, то сможете уточнить в уже имеющихся ветках обсуждений.
Пожалуйста не ленитесь и воспользуйтесь поиском!

В случае появления здесь полезной информации в ответах, тема может быть перемещена в основной тематический раздел.

Датчик коленвала фольксваген пассат б3 где находится

Ваша тема перенесена в раздел Оперативные вопросы (технические) т.к. Вы поленились воспользоваться поиском и задаете вопрос который уже неоднократно обсуждался на форуме и ответы на него уже имеются в других разделах!

Два вида поиска расположены вверху в середине экрана. Используя его Вы наверняка найдете ответ на свой вопрос, а если что-то останется непонятным, то сможете уточнить в уже имеющихся ветках обсуждений.
Пожалуйста не ленитесь и воспользуйтесь поиском!

В случае появления здесь полезной информации в ответах, тема может быть перемещена в основной тематический раздел.

Датчик распредвала: за что отвечает, где находится, признаки неисправности, как проверить, как заменить

Для спасения ситуации в первых типах двигателей такт определялся по косвенным признакам. При запуске ДВС импульс зажигания и сигнал на открытие форсунок подавались вне зависимости от конкретного такта.

Искра при выхлопе ничему не мешала, а впрыск происходил на закрытый впускной клапан. И лишь затем компьютер по сигналам датчика положения коленчатого вала (ДПКВ) вычислял производную скорости его вращения, таким образом оценивая, в нужный ли момент прошла попытка поджечь смесь.

Если ЭБУ угадывал, а определялось это по наличию положительного углового ускорения вала, то в соответствующую ячейку памяти заносился признак синхронизации, и далее впрыск и искра производились только в нужный момент времени.

Хотя во многих моторах без этих сложностей обходились, две искры и два открытия форсунки за четыре такта одного цилиндра не вызывали особого ухудшения работы двигателя. Надо было только разделить на два количество топлива, подаваемого за цикл, и проследить за возможностью работы модуля зажигания с удвоенной частотой.

Но по мере ужесточения требований к двигателям пришлось учитывать каждую мелочь. Хранить несвоевременно впрыснутое топливо во впускном коллекторе до открытия клапана неэкономично, часть его сконденсируется, да и повышать мощность системы зажигания для формирования бесполезной искры на выпуске тоже ни к чему.

Решил проблему датчик распредвала (ДПРВ). Это устройство, сигнализирующее о нахождении вала в определённом положении, которое точно указывает на текущую фазу его работы. Например, верхнюю мертвую точку (ВМТ) такта сжатия первого цилиндра, положение может быть любым, ЭБУ найдёт нужную информацию расчётным способом.

Сигнал может быть также любого вида, главное – его фазирование с клапанами, а значит и с распредвалом:

• логический уровень в виде определённого напряжения на выходе датчика в момент, когда поршень зашёл в ВМТ сжатия, обычно это совпадает с пропуском зуба на реперном задатчике датчика коленвала, но только по первому цилиндру, когда пропуск есть, но это ВМТ выпуска – датчик сигнал не выдаёт;
• двойной импульс для ВМТ первого цилиндра, одиночные – для всех прочих;
• количество импульсов, соответствующее номеру активного цилиндра.

Формально это разные сигналы, но поскольку ЭБУ знает, как их декодировать, информацию он получит одну и ту же.

Формируется синхронизирующая программная метка, от которой процессор с требуемым шагом дискретизации по времени может отсчитать любой интервал и точно выдать управляющие форсунками и драйверами зажигания импульсы.

Такой впрыск называют фазированным, в отличие от попарно-параллельного, который был рассмотрен ранее в отсутствие ДПРВ.

Где находится датчик

Обычно датчик расположен на головке блока рядом с приводной звёздочкой распределительного вала. Возможен и иной вариант, тогда к противоположному концу вала крепится отдельный реперный диск.

Между диском с имеющийся на нём магнитной меткой и чувствительным элементом датчика имеется небольшой зазор, через который беспрепятственно улавливается магнитное поле.

Что такое датчик положения распределительного вала

Датчик положения распредвала также называют датчиком цилиндра или датчиком фаз. В последовательных системах впрыска топлива электронный блок управления должен определить, в какой цилиндр следует делать впрыск дальше. Эта информация влияет на работу двигателя и поступает от ДПРВ. Во время вращения двигателя ДПРВ посылает сигнал на бортовой компьютер всякий раз, когда определённый цилиндр находится в верхней «мёртвой» точке (ВМТ). Таким образом, оценивается продолжительность импульсного впрыска, за что и отвечает датчик распредвала.

В системах одновременного впрыска топлива бортовой компьютер не служит для определения цилиндра и порядка впрыска, так для работы системы как это не обязательно. Когда появляется сигнал от коленчатого вала или распределителя, точный цилиндр определяется путём распознавания механических положений коленчатого вала, распределительного вала и клапанов.

Используемые типы датчиков

Самыми популярными являются 2 типа ДПРВ, которые выглядят практически одинаково и незначительно отличаются друг от друга конструкцией:

• индуктивный;
• датчик Холла.

Индуктивный датчик нужен для регистрации цилиндра и может быть расположен внутри распредвала. Поэтому вблизи него монтируется устройство с магнитом. Каждый раз, когда магнит проходит через ДПРВ, его магнитное поле изменяется, и полученный импульс посылается на бортовой компьютер для последующей обработки.

Датчик Холла может быть расположен внутри распределительного вала. На валу устанавливается экран с гнездом и магнитом. Когда экран проходит между магнитом и датчиком холла, ДПРВ включается и выключается. Пока гнездо находится перед ДПРВ, напряжение возвращается к усилителю через третий сигнальный кабель. Пока перед датчиком находится сплошной сектор экрана, напряжение обратной связи прерывается, поскольку магнитное поле исчезает.

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

• Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
• Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
• «Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
• При сбросе педали акселератора двигатель глохнет.
• Увеличенный расход топлива (на 10…20%).
• Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Принцип работы датчика положения распредвала

Задачей ДПРВ является работа с датчиком коленчатого вала для определения точного положения его привода. Благодаря сочетанию обоих сигналов датчиков блок управления двигателем знает, когда первый цилиндр находится в верхней «мёртвой» точке.

Эта информация необходима для 3 целей:

1. Для начала подачи топлива при последовательном впрыске.
2. Для срабатывания сигнала электромагнитного клапана для системы впрыска насоса.
3. Для управления детонацией цилиндра.

ДПРВ работает в соответствии с принципом Холла. Он сканирует кольцевую шестерню на распределительном валу. Вращение кольцевой шестерни изменяет напряжение Холла IC в корпусе ДПРВ. Это изменение напряжения передаётся на блок управления и оценивается там, чтобы установить требуемые данные.

Проблемы, которые может создать неисправный датчик распредвала

Работа распределительного вала заключается в управлении потреблением бензина и выбросом паров из выхлопной системы. На распределительном валу установлены компенсационные лопасти, которые управляют выпускными и впускными клапанами. Ремень привода газораспределительного механизма и цепь соединяют распределительный вал с коленчатым. Блок управления двигателем транспортного средства контролирует вращающееся положение распределительного вала с помощью компонента, называемого «датчиком положения распределительного вала». На основании информации, которую передаёт ДПРВ, блок управления двигателем определит, сколько топлива следует вводить в камеру сгорания. В вашем автомобиле есть много симптомов неисправного датчика распредвала.

Проблемы с зажиганием – смесь воздуха и топлива в двигателе внутреннего сгорания для зажигания требует искры. В некоторых транспортных средствах, если ДПРВ вышел из строя, искры не будет, что и является первым признаком неисправности ДПРВ. Если вы не можете создать искру, тогда вы не сможете завести двигатель. К сожалению, определить источник неисправности, тем более, если это ДПРВ, довольно сложно. Но не удивляйтесь, что это может оказаться именно он.

Уменьшение мощности – если в автомобиле с автоматической трансмиссией выйдет из строя ДПРВ, вы можете столкнуться с неисправностью блокировки коробки передач. Единственное, что вы сможете сделать, это заглушить двигатель, подождать несколько секунд и снова завести его. Это всего лишь временное решение, позволяющее быстро доставить свой автомобиль до ближайшего автомагазина. Если вы не замените ДПРВ, проблема с переключением передач вернётся обязательно.

Плохая работа двигателя – неисправный ДПРВ приведёт к неправильному впрыску топлива в камеру цилиндра. Поскольку двигатель зависит от правильной смеси воздуха и топлива, сразу возникнут неполадки в его работе. При нажатии на педаль газа ускорение авто будет значительно меньше. Вероятно, вы не сможете ехать быстрее, чем 50-70 км. в час. Более того – автомобиль может начать двигаться с рывками.

Низкая топливная эффективность – топливные форсунки будут направлять в камеру сгорания слишком много бензина, если у вас плохой ДПРВ. При этом значительно увеличивается расход топлива, что можно заметить уже после первых 50-ти км. Поломка устраняется заменой ДПРВ.

Коды ошибок датчика положения распределительного вала CMP

Общие коды неисправности CMP	Причина ошибки датчика распредвала
P0340 CMP	Нет сигнала с датчика распредвала
P0341 CMP	Неправильная фаза газораспределения
P0342 CMP	Низкий уровень сигнала цепи датчика распредвала
P0343 CMP	Высокий уровень сигнала цепи датчика распредвала
p0344 CMP	Неустойчивый сигнал с датчика распредвала (прерывистый сигнал)

Устранение неисправностей датчика распределительного вала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.

После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья о том, что «код» неисправности указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика, или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.

Правда, надо запомнить для себя следующее, чтобы более точно установить, нормально ли функционирует датчик распредвала, вам понадобиться провести (возможно) не малый объем диагностики. Особенно надо учесть следующее, чтобы проверить эффективность самого сигнала датчика СМР в некоторых случаях для этого возможно понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.

Тем не менее, несколько простых проверок Вы сможете сделать самостоятельно, используя для этого цифровой мультиметр (DMM).

Во-первых, проверьте у датчика распредвала электрический разъем и состояние самих проводов. Отсоедините сам разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.

Затем, проверьте наличие повреждений проводов, а именно, не порваны ли провода, не наблюдаются ли на них признаки плавления от близлежащих горячих поверхностей.

Кроме всего, убедитесь пожалуйста, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.

После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC), в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.

Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.

Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это в первую очередь для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив таким образом ее в каждый разъем датчика.

Затем можно подключить этот разъем обратно к датчику соблюдая при этом осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте предварительно заизолировать провода изолентой.

Тестирование двухпроводного датчика распредвала

• Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на автомобиль магнитный тип датчика СМР. В этом случае необходимо установить на мультиметре «переменное напряжение».
• Попросите помощника повернуть ключ зажигания без запуска двигателя.
• Теперь надо проверить наличие электричества, которое должно протекать через контур датчика. Возьмите один контакт мультиметра и прислоните его к «земле» (любой металлической части на двигателе). Другой контакт мультиметра Вы должны прислонить к каждому проводу которые Вы уже подсоединили к разъему датчика распредвала. Если ни на одном из проводов нет электрического тока, то значит датчик распредвала полностью неисправен.
• Попросите вашего помощника запустить двигатель.
• Прислоните один контакт мультиметра к одному проводу датчика распредвала, а другой контакт измерительного оборудования подсоедините ко второму проводу датчика. Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта.
• Если на дисплее нет сигнала, то это означает, что датчик положения распределительного вала неисправен.

Тестирование трехпроводного датчика распредвала

• После того, как Вы проверили провода датчика распредвала а заодно и состояние его разъема и т.п., то вы определили для себя, что в вашей машине установлен трехпроводной датчик СРМ, значит пришло время проверить его работоспособность мультиметром. Для этого установите мультиметр в режим «постоянного тока».
• Попросите помощника повернуть ключ в зажигании, но без запуска двигателя.
• Один из проводов мультиметра прислоните к «земле» (к металлическому кронштейну, к болту или к металлической части двигателя). Другой провод мультиметра подсоедините к проводу питания датчика. Сравните показатели мультиметра со спецификацией указанной в руководстве по ремонту машины.
• Попросите вашего помощника запустить двигатель.
• Подсоедините красный провод мультиметра к красному проводу датчика, а черный провод мультиметра к черному проводу датчика. Сравните показатели мультиметра со спецификацией которая указана в руководстве по ремонту вашего автомобиля. Если показатель на мультиметре ниже чем указан в руководстве по ремонту или данные полностью отсутствуют, то скорее всего датчик распредвала вышел из строя.
• Снимите датчик распредвала и проверьте его на наличие признаков физического повреждения или загрязнения.

Если после самостоятельной диагностики датчика положения распределительного вала Вы установили, что он полностью исправен, то возможно существует поломка или сбой в связанных с этим датчиком компонентах автомобиля.

Например, цепь ГРМ (или ремень ГРМ) может иметь недостаточную натяжку или наоборот перетянута. Также, возможно износился сам натяжитель ремня или цепи ГРМ. Будьте друзья очень внимательны.

При подобных проблемах с машиной причиной неисправности может быть также и сильно изношенный ремень ГРМ. Из-за этого распределительный вал и коленчатый вал могут потерять синхронизацию. В конечном итоге этот датчик распредвала может посылать неправильный сигнал в компьютер автомашины. В конечном итоге это и приводит к неправильному зажиганию и неправильному впрыску топлива.

Ошибки датчика распредвала (коды)

P0340	Отсутствует сигнал с датчика распредвала (обрыв цепи)
P0341	Недопустимое значение сигнала ДПРВ
P0342	Низкий уровень сигнала на входе цепи ДПРВ
P0343	Высокий уровень сигнала на входе цепи ДПРВ
P0344	Неустойчивый сигнал ДПРВ

Что означает код P0340?

В зависимости от оборотов двигателя и нагрузки блок управления двигателем контролирует время и количество впрыска топлива, время зажигания, а в случае двигателей с переменным временем газораспределения (VVT) — корректирует впускные и выпускные клапаны.

Двумя основными датчиками синхронизации и положения, используемыми ЭБУ, являются датчик положения коленчатого вала (ДПКВ) и датчик положения распределительного вала (ДПРВ). Если на двигателе, оборудованном VVT, есть два блока цилиндров, то будет два датчика положения распределительного вала.

ДПРВ реагирует на зубчатое колесо на распределительном валу, передавая ЭБУ постоянную информацию о его скорости и положении. Разумеется, датчик расположен на двигателе, обычно где-то на головке цилиндров, поэтому он передает данные с помощью проводов.

Если ЭБУ обнаруживает прерывания сигнала ДПРВ, он активирует код P0340 или P0345 — неисправность цепи датчика положения распределительного вала.

Если в вашем двигателе имеется только один ДПРВ (четырёхцилиндровый двигатель), то единственный доступный код это P0340.

С другой стороны, двигатели V6 или V8 имеют два блока, Банк 1 и Банк 2, и, следовательно, будут иметь два ДПРВ, поэтому код P0345 будет ссылаться на Банк 2.

Sensor A (датчик A) указывает, что неисправность возникает в цепи датчика положения распределительного вала, которая относится к впускному распределительному валу. Коды датчика B относятся к распредвалу выпускных клапанов.

Симптомы ошибки P0340

Поскольку сигнал ДПРВ очень важен для впрыска и зажигания топлива, вы можете столкнуться с плохим пуском или незапуском двигателя.

Некоторые блоки управления могут использовать сигнал ДПРВ для оценки положения распределительного вала, поэтому двигатель будет работать, но может быть тяжёлый пуск, проблемы в движении, пропуски зажигания, плохое ускорение.

Как устранять ошибку P0340?

Поскольку P0340 и P0345 относятся к проблеме цепи, не вините сразу же датчик положения распредвала. Это не означает, что проблема не в датчике, но его замена датчика не всегда решит проблему. Возьмите схему подключения и цифровой мультиметр.

1. Визуальный осмотр.
   Убедитесь, что датчик подключен и надежно установлен. Кроме того, следуйте по жгуту проводов, чтобы проверить наличие повреждений, например, в результате недавнего ремонта двигателя, монтажа оборудования, повреждений при ударе и т. п.
2. Осмотр датчика.
   Проверка сопротивления. Отсоедините датчик и измерьте сопротивление.Разомкнутая цепь (∞ Ω — бесконечное сопротивление) или короткое замыкание (0 Ω — сопротивление 0 Ом) говорит о том, что сам датчик неисправен.

Коды ошибок, связанные с P0340

P0340 или P0345 могут сопровождаться другими ошибками, такими как случайный пропуск зажигания P0300, цепь датчика частоты вращения двигателя P0725 или неисправность цепи датчика положения коленчатого вала P0335.

Рекомендуемые инструменты для устранения P0340

• Считывание кодов ошибок и параметров двигателя — LAUNCH X431.
• Автомобильное зарядное устройство — такое или подобное.
• Для измерения проводки — цифровой мультиметр.
• Очиститель электрических контактов.
• Расширенное диагностирование — осциллограф.

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

• P0340 – отсутствует сигнал определителя положения распредвала;
• P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
• P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
• P0343 – уровень сигнала от измерителя превышает норму;
• P0339 – от датчика поступает прерывистый сигнал.

Из наиболее оптимальных вариантов, по соотношению цена – качество, можем посоветовать автосканер Scan Tool Pro Black Edition.

Данный адаптер подключается к большинству автомобилей, начиная с 1993 г.в., прост и понятен в использовании, а так же имеет богатый функционал. В отличие от аналогов устройство умеет считывать все блоки автомобиля, а не только двигатель.

Но поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

1. Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
2. Измерение исходящего тока на управляющем контакте ДПРВ.
3. Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:

1. Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
2. Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.
3. Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
4. Если полученные значения ниже нормы, датчик неисправен и подлежит замене. В противном случае выполняйте третий этап проверки.

Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.

Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90…100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Обратите внимание, что желательно проверять не только датчики, уже установленные на двигатель, но и вновь купленные, поскольку всегда существует риск покупки бракованного товара.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Подведем итоги

Как видно, при условии наличия датчика фаз именно фазированный впрыск позволяет получить от двигателя максимум мощности и эффективности. Когда датчик в норме, мотор оптимально работает на разных режимах, под нагрузкой и т.д. Это достигается благодаря слаженной работе ДПРВ и ДПКВ. В свою очередь, датчики позволяют точно управлять впрыском и зажиганием.

Рекомендуем также прочитать статью о том, что такое датчик ДМРВ. Из этой статьи вы узнаете о назначении, принципах работы, а также признаках неисправностей, способах диагностики и ремонта датчика воздуха на примере ВАЗ 2114.

Напоследок отметим, что если датчик фаз вышел из строя, замена датчика распредвала зачастую является оптимальным решением. Дело в том, что такие датчики не отличаются особой ремонтопригодностью и лучше сразу заменить проблемный элемент на новый датчик или заведомо рабочий б/у. С учетом относительно доступной стоимости, именно замена позволяет быстро решить проблему и полностью восстановить работоспособность ДВС.

Как просто проверить датчик Холла своими силами: инструменты и инструкции

Датчик Холла Фольксваген Пассат Б3

Датчик Холла автомобиля VW Passat B3, часто является причиной неравномерной работы двигателя, или отсутствия искры в системе зажигания двигателя, как таковой.

Симптомы выхода из строя датчика Холла различные, от подтраивания, резкого отключения двигателя на ходу и потом такого же резкого включения, до полного отсутствия искры.

Проверить работоспособность датчика Холла (ДХ) на автомобиле Фольксваген Пассат В3, довольно просто, нужно:

• выкрутить свечу зажигания, вытащить центральный провод на трамблере, вставить свечу зажигания в центральный провод, а свечу зажигания на массу к двигателю, можно в ухо, за которое поднимают двигатель
• прокручиваем двигатель стартером, если искры нет, значит надо проверять ДХ
• проверяем датчик Холла, снимаем с трамблёра фишку с проводами, включаем зажигание и меряем между двумя крайними контактами напряжение, оно должно быть не ниже 9 вольт
• если напряжение есть, то при включенном зажигании прерывисто коротим дополнительным проводом центральный контакт фишки датчика холла на любой из двух крайний контакт, должна появится искра на свече и форсунка должна подать характерный рабочий звук – щелчок
• если искры нет, а форсунка щёлкает, то датчик Холла здесь ни причём
• одеваем одеваем фишку трамблёра на трамблёр и проверяем катушку зажигания
• так называемая “квадратная” катушка зажигания, с разъёмом на 3-и выхода и толстыми минусовым проводом, два крайних контакта в разъёме – это питание “плюс” и “минус”, центральный контакт – это сигнальный с ЭБУ (с датчика холла после обработки ЭБУ)
• снимаем разъём с катушки зажигания, определяем какой из двух крайних контактов на катушке зажигания, является массой (минус) оставшийся крайний контакт будет “плюсом”, на него с аккумулятора подаём “плюс”, центральный контакт прерывисто будем коротм на массу, должна появится искра на свече зажигания, если нет, то всё дело в катушке зажигания

Датчик Холла на трамблёр мономотроника VAG № 044 998 065

Датчик Холла на трамблёр моноджетроник VAG № 034 998 065

Если есть какие либо вопросы, прошу не стесняться и писать в комментарии.

Чем больше в автомобиле различных электронных компонентов, тем более сложный «ребус» приходится разгадывать владельцам авто, когда машина перестает заводиться либо работа мотора становится нестабильной. Несмотря на то, что автомобили Volkswagen Passat третьего поколения выпускались в период с 1988 по 1993 год, их электрическая схема содержала такой невиданный для Жигулей и Москвичей того времени, беспроводной прерыватель момента зажигания или датчик Холла. Это изделие обладало значительным ресурсом работы, но иногда и оно выходило из строя.

Назначение

Датчик Холла является необходимым устройством в автомобилях с электронным зажиганием. Этот элемент не является самостоятельной деталью машины, а входит в систему, состоящую из подвижных и стационарно расположенных деталей, которые в сборе представляют собой систему, генерирующую электрические импульсы, которые после прохождения через повышающий трансформатор направляются на электроды свечи зажигания.

Правильно установленное и настроенное устройство этого типа позволяет своевременно воспламенять горючую смесь в каждом цилиндре двигателя. В отличие от образцов прерывателей механического типа, такие элементы более долговечны и практически не требуют обслуживания в течение всего срока эксплуатации.

Признаки неисправности

Датчик Холла Фольксваген Пассат Б3 имеет очень большой запас прочности, но при неблагоприятных условиях эксплуатации либо по другим причинам эта деталь также может выйти из строя. Если токоведущие элементы этой детали перегорели, то двигатель автомобиля не будет заводиться, но если элемент не полностью вышел из строя, то возможны также следующие проявления неисправности:

• Нестабильная работа на холостом ходу.
• При движении на большой скорости возникают провалы в работе мотора.
• Дергание автомобиля при ускорении.

Если выявлены следующие неисправности, то деталь следует проверить и, при необходимости, заменить.

Как проверить

Выполнить диагностические мероприятия можно самостоятельно. Для этой цели необходимо:

1. Выкрутить свечи.
2. Включить зажигание.
3. Дополнительным проводом соединить центральный и боковой контакты фишки датчика.

Если между электродами свечи в этот момент появится искра с одновременным щелчком форсунки, то датчик исправен. Если искра будет присутствовать, но форсунка не будет реагировать на подобные действия, то датчик подлежит замене.

Как заменить

Разобравшись с тем, как проверить датчик Холла, можно приступать к его замене, если в результате диагностической операции будет определена его неисправность.

Выполняется эта операция в такой последовательности:

1. Снять крышку распределителя зажигания.
2. Удалить бегунок.
3. Снять крепление разъема ДХ.
4. Открутить винты опорной пластины.
5. Снять датчик.

Новая деталь устанавливается в обратном порядке. После выполнения операции потребуется установить момент зажигания. Осуществляется эта операция по меткам, расположенным на шкиву коленвала, пластиковом кожухе и распредвале с применением специального устройства стробоскопа.

После выполнения всех необходимых регулировочных работ, следует завести двигатель, прогреть его до рабочей температуре и проехать на автомобиле несколько километров. Двигатель должен устойчиво работать как при ускорении, так и при движении с постоянной частотой вращения коленвала.

Видео по теме

Потребность проверить датчик Холла возникает, когда появляются проблемы с системой зажигания автомобиля, и поэтому необходимо убедиться в исправности всех ее компонентов, в частности, и датчика холостого хода. Так что разберем подробно принцип работы, признаки неисправности и как проверить датчик Холла своими руками.

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

• для соединения с “массой” (корпусом автомобиля);
• для подсоединения напряжения со знаком “+” и значением около 6 В;
• для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

• повышает производительность мотора;
• ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Признаки неисправности датчика Холла

Поломки датчика проявляются по-разному. Выявить их даже для опытного мастера порой бывает непросто. Вот несколько самых распространенных симптомов и проблем в работе датчика Холла:

• плохо заводится или вообще не запускается двигатель;
• возникновение перебоев в работе мотора на холостом ходу;
• “дергание” машины при движении на высоких оборотах;
• двигатель глохнет во время движения автомобиля.

Если на вашей машине появился один или несколько подобных симптомов, обязательно необходимо выполнить проверку датчика.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

Проверка исправности датчика холла (схема)

• Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
• Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4…11 В.
• Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10…12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

• провод, подсоединенный к первой клемме, не трогаем;
• конец с третьей клеммы перекидываем на свободную вторую;
• проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.

Замена датчика Холла

Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:

• Первым делом нужно снять трамблер с машины.
• После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
• Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
• Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
• На следующем этапе достают вал из трамблера.
• Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
• Через образовавшуюся щель датчик вынимают.
• Монтаж нового датчика Холла выполняется в обратном порядке.

Заключение

Стоит отметить, что ремонтировать датчик Холла не имеет смысла, так как он стоит совсем недорого (около 3…5$). Если вы убедились в том, что неисправности в работе автомобиля связаны именно с упомянутым датчиком, рекомендуем вам отправиться в ближайший автомагазин и купить новый прибор. В случае возникновения затруднений при проверке или замене датчика Холла обратитесь за помощью к мастерам, работающим на СТО.

Всем доброго времени суток! Сегодня расскажу о том, как проверить датчик Холла, какие существуют методы проведения оценки состояния устройства и на что при этом стоит обратить внимание.

Автомобилисты и те, кто ездит на скутере, и имеют в конструкции ТС бесконтактную систему зажигания или электронное зажигание, наверняка слышали об этом датчике или контроллере. Его также часто называют датчиком положения распределительного вала или просто распредвала.

Устройство встречается даже в телефоне. Но поскольку у нас сайт автомобильной тематики, о датчике Холла будем говорить именно применительно к машинам и транспортным средствам.

Прежде чем затронуть тему способов проверки, не лишним будет разобраться в самой сути рассматриваемого устройства, его функциях и принципе работы.

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

• на Ниве от АвтоВАЗа;
• ВАЗ 2109 (карбюратор и инжектор);
• Фольксваген Пассат Б3;
• Ауди 80;
• Мазда 626;
• Фольксваген Гольф 3 поколения;
• Мазда 323;
• ВАЗ 21099;
• Фольксваген Бора;
• Шевроле Нива;
• Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

• двигатель глохнет;
• мотор вообще не хочет запускаться;
• при работе на холостом ходу ощущаются перебои;
• мотор на холостых оборотах работает с рывками;
• при движении автомобиль дергается, когда обороты повышаются;
• двигатель просто глохнет, когда вы едите по дороге;
• автомобиль немного трясет;
• его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ.

Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

Вольтметр и мультиметр

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

• подключается свеча зажигания к выводу провода от катушки;
• соединяется резьбовая часть свечи с массой;
• демонтируется каретка с датчиком;
• подсоединяется разъем;
• включается зажигание;
• металлическим предметом проводится возле датчика;
• при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Самодельный тестер

Из практически подручных материалов можно собрать аналог тестера.

Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.

Смотрите также:Багажники Montblanc: варианты конструкций, отзывы владельцев

К 1 и 3 клеммам штекерной коробки ДХ подсоединяются провода. При правильно выбранной полярности светодиод должен загореться. Если нет, попробуйте поменять местами. Теперь нужно сделать следующее:

• первый провод на первой клемме остается на месте;
• на вторую клемму подключается провод с третьей клеммы;
• поворачивается распредвал (с помощью стартера или вручную);
• отслеживается поведение диода.

Если диод начнет моргать, тогда с датчиком зажигания все хорошо, и менять его нет никакой необходимости.

Методов проверки действительно достаточно много. Выбирайте на свой вкус.

А вам когда-то приходилось проверять датчик Холла? Какие способы диагностики вы использовали и какой получили результат?

Подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

Замена датчика положения коленвала: теория и практика

В этом материале поговорим о датчике положения коленчатого вала, а именно — о сложностях, которые могут возникнуть при его замене. В мануале процедура выглядит очень простой. И действительно, в некоторых моторах для демонтажа достаточно открутить один винтик. Но в других случаях требуется намного больше усилий.

Сложности при замене датчика коленвала

В распоряжении технических специалистов ЕвроАвто оказался дизельный мотор от Volkswagen. В нем датчик прикручен к заднему сальнику коленчатого вала и считывает с него показания.

Он крепится с помощью одного винта, для доступа предусмотрено специальное окошко. В теории достаточно воспользоваться ключом, достать датчик, вставить новый и затянуть.

На практике все сложнее.

Основная трудность состоит в том, чтобы открутить винт, которым закреплен датчик. Шестигранник должен иметь на конце шарик, так как нет возможности войти в головку болта под прямым углом. Из-за наклона возможность открутить винт есть не всегда.

Технический специалист ЕвроАвто Яков Финогенов собрал инструмент, чтобы обойтись без снятия масляного фильтра.

Но столкнулся с тем, что грани проворачиваются, а процесс не идет — слишком крепко прикручено. При этом по болту нельзя стучать, так как он вставлен в пластиковый корпус. Единственный выход — снять коробку передач.

Ставим новый датчик положения коленвала

Примечательно, что инструкцией Volkswagen такие манипуляции не предусмотрены. В соответствии с ней достаточно снять кронштейн масляного фильтра, что обеспечивает доступ к головке винта. Но фактически этот доступ ограничен и не уменьшает объем работ. Поэтому рекомендуем снять КПП.

После демонтажа коробки винт возможно открутить простым шестигранником под правильным углом.

Обратите внимание: в каталоге запчастей Vokswagen, который называется ETKA, не указан единственно верный номер датчика. Иногда предлагается несколько враиантов. Чтобы купить подходящую замену, нужно снять старый датчик и посмотреть, какой на нем указан оригинальный номер.

Если вы не смогли самостоятельно заменить датчик коленчатого вала, обратитесь в СТО. В автосервисе квалифицированные механики проведут работы грамотно и безопасно, чтобы вам не пришлось переплачивать впоследствии за более дорогой ремонт и исправление ошибок. Своевременное и качественное обслуживание — залог того, что автомобиль проедет не одну сотню тысяч километров.
