Помпа как называется по другому в автомобиле

Лучший ответ: Что такое помпа на автомобиле?

Автомобильная помпа или водяной насос — это элемент системы охлаждения, который отвечает за циркуляцию антифриза в системе охлаждения. Главным элементом помпы является вал с крыльчаткой и шкивом.

Как работает помпа на машине?

Принцип работы автомобильной помпы

Принцип работы водяного насоса очень прост: помпа получает вращение от коленчатого вала посредством ременного привода. … При вращении, крылья крыльчатки создают центробежную силу, которая выталкивает антифриз и заставляет его двигаться по каналам рубашки охлаждения.

Как проверить помпу на машине?

Для диагностики на ВАЗ и большом количестве других авто двигатель следует прогреть до выхода на рабочие температуры. После прогрева требуется рукой пережать верхний патрубок, идущий от радиатора. Если помпа исправна, тогда будет ощущаться создаваемое насосом давление охлаждающей жидкости.

Как определить неисправность помпы?

Признаки неисправности помпы

Посторонние шумы. Зачастую частично неисправная водяная помпа системы охлаждения при работе издает «нездоровые» шумящие или «подвывающие» звуки. …
Люфт шкива помпы. …
Появление течи. …
Появление запаха антифриза. …
Несоосность крепления. …
Значительное повышение температуры двигателя.

Как называется по другому водяной насос?

По-другому, водяной насос называют еще помпой. Водяной насос приводится во вращение ремнем ГРМ от шкива коленчатого вала двигателя. Как только автомобиль заводится, водяной насос сразу начинает работать.

Зачем в авто нужна помпа?

Какая функция помпы?

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения.

Как проверить циркуляционный насос работает или нет?

Для этого советуют после включения прислушаться к звукам, которые издаёт оборудование при работе. При отсутствии повреждений агрегат работает тихо. Если слышны различные звуки, то придётся проверить загрязнённость деталей, количество воды в системе и т. д.

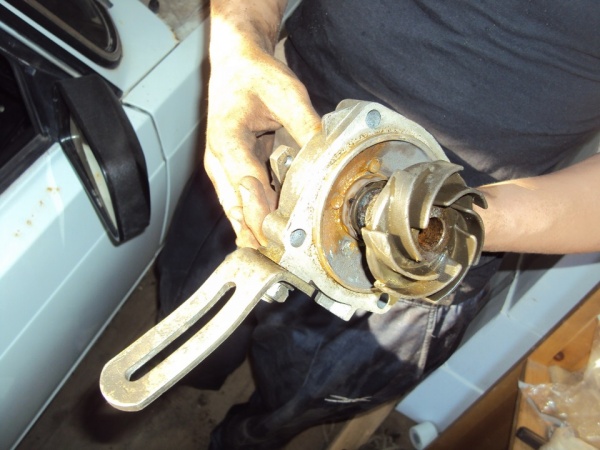

Как проверить помпу на 402?

Для этого достаточно взяться пальцами за вал помпы и подергать его из стороны в сторону в направлении, перпендикулярном самому валу (то есть, поперек). Если подшипник в порядке, то люфта быть не должно. Если же даже небольшой люфт имеет место, значит, помпу нужно менять.

Как проверить работает ли помпа на Приоре?

Проверка состояния водяного насоса

Пережмите рукой верхний патрубок на выходе радиатора. …
Необходимо снять защиту механизма ГРМ и осмотреть помпу визуально. …
Если во время работы мотора слышен характерный звук неисправного подшипника, необходимо проверить помпу на наличие люфта в районе вала.

Как проверить работает ли помпа на ваз 2107?

Определить поломку водяного насоса можно по таким признакам:

снижение уровня ОЖ;
протечка антифриза;
громкая работа водяной помпы;
запах антифриза в салоне автомобиля;
радиатор отопителя салона функционирует слабо;
индикаторы на приборной панели сообщают о перегреве двигателя;
вал насоса люфтит при проверке.

Сколько можно проехать с неработающей помпой?

Без помпы — минут 15 можно продержаться без серьезных последствий. Да банальные показания показометра температуры, на холостых до рабочей температуры прогреться — как раз минут 15 занимает.

Для чего нужен водяной насос?

Водяной насос автомобиля, или, как его еще называют, помпа, является одним из ключевых элементов жидкостной системы охлаждения любой современной машины. Его основная функция – это циркуляция охлаждающей жидкости во всей системе охлаждения.

Почему побежала помпа?

Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника. Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). … Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня.

Что такое помпа в истории?

Торжественная процессия в честь богов. В Аттике помпа была частью больших праздников, например, Панафиней или Элевсинских мистерий. 1) Pompa circensis (цирковое шествие), процессия перед началом цирковых игр. …

Автомобильная помпа и принцип её работы

Жидкостная система охлаждения силовой установки любого авто обеспечивает поддержание оптимального температурного режима за счет жидкости. Перемещаясь по каналам рубашки охлаждения мотора, охлаждающая жидкость омывает разогреваемые элементы, забирая от них часть тепла, а затем отводит его в окружающую среду посредством теплообменных процессов в радиаторе.

автомобильная помпа

Что такое помпа в автомобиле и её назначение

Жидкость по системе охлаждения самостоятельно передвигаться не может, поэтому в конструкцию жидкостной системы входит водяной насос, он же – помпа. Основная задача его – обеспечение циркуляции охлаждающей жидкости по системе, что и обеспечивает забор тепла и отвод его.

Больше помпа ничего не выполняет, но от ее работы зависит нормальное функционирование мотора. Без нее силовая установка очень быстро будет перегреваться, поскольку не будет обеспечиваться отведение тепла.

Видео: Для чего в автомобиле нужна водяная помпа

На автомобилях на данный момент используется водяной насос центробежного типа. Широкое распространение этот тип помпы получил благодаря простоте конструкции, при этом он вполне справляется с поставленной задачей. Для привода его используется усилие, получаемое от коленчатого вала, которое передается за счет ременной передачи.

Циркуляция жидкости по системе обеспечивается за счет крыльчатки. Чтобы она обеспечивала движение жидкости в рубашке охлаждения, насос входит в конструкцию силового агрегата. Причем основная его часть располагается с внешней его стороны, и только крыльчатка располагается внутри рубашки.

Конструкция водяного насоса

Внешний вид водяных насосов может быть разный (сказываются конструктивные особенности силовых установок разных производителей), но все они конструктивно одинаковы и состоят из:

корпус;
ось;
шкив или зубчатое колесо;
крыльчатка;
сальник;
подшипники.

Корпус

Корпус является несущим элементом и в нем располагаются все перечисленные составные части, кроме крыльчатки и шкива, которые располагаются с внешних сторон. Корпус изготавливается чаще всего из алюминия. Также посредством его производится крепление помпы к блоку цилиндров. Чтобы обеспечить герметичность в месте прилегания корпуса к мотору, между ними устанавливается прокладка.

Чтобы антифриз и влага не скапливались в зоне расположения подшипников, в корпусе проделано дренажное отверстие.

Ось, подшипники, сальник

Внутри корпуса располагается стальная ось, посаженная на два подшипника, что обеспечивает ей легкость вращения. Ось обычно изготавливается из стали, что обеспечивает высокую прочность.

Подшипники являются закрытыми, то есть доступа к ним нет. Смазывание их делается за счет заложенной смазки, которой должно хватать на весь ресурс насоса. Но на некоторых старых грузовых авто, в корпусе имелась пресс-масленка, поэтому подшипники у них можно было смазывать.

Видео: Выбор Помпы. Помпа LUZAR.

Для предотвращения контакта рабочей жидкости с подшипниками, со стороны крыльчатки установлен герметизирующий резинотехнический элемент – сальник. Без него антифриз попадал бы в зону работы подшипников, что приводило бы в быстрому их износу.

Шкив, крыльчатка

Шкив или зубчатое колесо являются элементами, которые принимают усилие от коленчатого вала. Шкив используется на авто, у которых привод газораспределительного механизма осуществляется посредством цепной передачи. Из-за такого конструктивного решения организовать передачу усилия на помпу цепью не удалось. Поэтому для обеспечения вращения насоса используется отдельный ременной привод, который дополнительно может обеспечивать и работу другого навесного оборудования мотора – насоса ГУР, компрессора и т. д.

В автомобилях, у которых привод ГРМ обеспечивается зубчатым ремнем, он применяется и для обеспечения работы помпы. То есть одним ремнем задействуется в работу и ГРМ, и насос. А чтобы при передаче усилия не было потерь из-за проскальзывания, в качестве приводного элемента на помпе используется зубчатое колесо.

Шкив или зубчатое колесо имеют жесткое соединение с осью. Для этого используется либо шпоночное соединение, либо болтовое.

С другой стороны на ось посажена крыльчатка – специальный диск с нанесенными на него особым образом крыльями. Изготавливается она чаще из алюминия, хотя встречаются и крыльчатки, изготовленные из пластика. Посадка ее на ось – тоже жесткая.

Принцип работы автомобильной помпы

Принцип работы водяного насоса очень прост: помпа получает вращение от коленчатого вала посредством ременного привода. Это вращение получает шкив или зубчатое колесо, жестко посаженное на ось. А поскольку с другой стороны на ней установлена крыльчатка, то она тоже вращается.

принцип работы системы охлаждения и помпы

Поскольку крыльчатка помещена в рубашку охлаждения, то она находится в среде охлаждающей жидкости. При вращении, крылья крыльчатки создают центробежную силу, которая выталкивает антифриз и заставляет его двигаться по каналам рубашки охлаждения.

Признаки неисправности помпы

Простота конструкции водяного насоса обеспечивает ему отличные показатели по надежности и длительности срока эксплуатации. Но неисправности с этим узлом все же бывают, поскольку в конструкции используются элементы, которые являются «слабым» местом насоса. Ими являются подшипники и сальник. При эксплуатации нередко подшипники изнашиваются, что приводит к появлению люфтов. Это сразу же сказывается на герметичности сальника. Но и сам резинотехнический элемент в процессе эксплуатации может получить повреждения.

Видео: Признаки неисправности помпы. Выбор помпы ВАЗ. Устройство помпы Ваз НИВА

Основными признаками износа помпы:

Подтекание охлаждающей жидкости со стороны водяного насоса.
Появление сторонних шумов при работе мотора.
Визуально заметный люфт при работающей установке.

Все эти признаки и дают изношенные подшипники и поврежденный сальник. Бывают и другие неисправности, которые встречаются гораздо реже. Среди них – повреждение крыльчатки в результате химических процессов, происходящих в результате постоянного контакта с антифризом, появление трещин на корпусе, чрезмерный износ рабочих поверхностей шкива или зубчатого колеса.

Отметим, что водяная помпа – один из узлов силовой установки, который ремонту не подвергается. Все составные элементы садятся в корпус путем запрессовки, поэтому узел является неразборным, и в случае появления признаков износа, помпа просто заменяется. При этом обязательной замене подлежит также и прокладка. Единственное, можно поменять только шкив, и то, если он крепится к оси при помощи болтового соединения.

Как по другому называется помпа в автомобиле. Замена насоса системы охлаждения

Водяная помпа — важнейшая часть системы охлаждения двигателя любого автомобиля. Если это устройство по каким-то причинам выйдет из строя, то мотору может быть нанесён катастрофический ущерб, справиться с которым зачастую не может даже капитальный ремонт. Проблема усугубляется ещё и тем, что сразу заметить поломку помпы удаётся далеко не всегда. Подозревать неладное водитель обычно начинает только тогда, когда из-под капота начинает идти дым. Но избежать такого развития событий всё-таки можно.

Причины поломки водяной помпы

Помпа в автомобиле может выйти из строя по разным причинам. Перечислим самые распространённые:

Проверка исправности помпы

Сразу следует отметить, что для выявления многих неисправностей водяной помпы это устройство придётся снимать с двигателя и разбирать. Только так можно увидеть загрязнения, коррозию и следы кавитации.

Крыльчатка водяной помпы, сильно повреждённая коррозией

Но существует ряд признаков, по которым можно установить неисправность помпы без её снятия. Вот они:

тонкий непрерывный свист, раздающийся из-под шкива распределительного вала двигателя. Этот свист говорит о неисправном подшипнике.
потёки охлаждающей жидкости, которые видны как на самом двигателе, так и на асфальте под автомобилем;
люфт помпы, который можно обнаружить, просто взявшись за шкив и покачав помпу рукой вверх и вниз.

Рассмотрим эти неисправности подробнее.

Свист помпы

Причина свиста помпы — частично или полностью разрушившийся шарикоподшипник на основном валу устройства. Причём подшипник помпы, как правило, издаёт очень высокий, пронзительный свист, тогда как свист неисправного генератора существенно ниже и порой переходит в скрежет. Тут сказывается разница в размерах подшипников: на помпе шарикоподшипник маленький, потому свистит он очень тонко. Подшипник генератора в два раза больше, так что и звук от него идёт соответствующий. Так что перепутать звук сломанной помпы и сломанного генератора практически невозможно.

Центральный шариковый подшипник помпы разрушился полностью

Проблема решается заменой центрального подшипника помпы. Однако тут есть один нюанс: по отдельности эти подшипники практически нигде не продаются. И приобрести их можно только в комплекте с новой помпой. Поэтому водитель, услышав раздающийся из-под капота характерный тонкий свист, должен быть готов раскошелиться: новая водяная помпа может стоить от 2 до 10 тыс. рублей (в зависимости от марки автомобиля).

Течь охлаждающей жидкости

Жидкость начинает течь из-под помпы в двух случаях:

ослабли крепёжные болты;
повреждена уплотнительная прокладка под помпой.

Первая проблема решается простым подтягиванием болтов. А вот повреждённую уплотнительную прокладку придётся менять. К счастью, найти прокладку для помпы в продаже легче, чем центральный подшипник (а в особо тяжёлых случаях автолюбители даже заказывают уплотнители через интернет, у китайцев на «Алиэкспресс», к примеру).

Водяная помпа подтекает из-за слишком сильной затяжки

Здесь же следует отметить, что даже новую прокладку можно запросто разрезать помпой, если неправильно затягивать крепёжные болты. Помпа — это одно из тех устройств, при затягивании которого очень важно не переусердствовать. Затягивать болты необходимо по схеме крест-накрест: вначале затягивается правый верхний, потом левый нижний, потом левый верхний, левый нижний и т. д. Только такая схема затягивания может гарантировать максимальную плотность и герметичность соединения.

Наконец, нельзя забывать и о герметиках. Бывают ситуации, когда ни новая прокладка, ни правильная схема затягивания не помогают избавиться от течи. Тогда остаётся только один вариант: использовать герметик, причём его состав должен быть очень устойчив к высоким температурам.

Герметик наносится на прокладку помпы очень тонким слоем

Оптимальным вариантом тут является профессиональный герметик от фирмы ABRO, отлично зарекомендовавший себя на всех марках автомобилей.

Профессиональный герметик ABRO, устойчивый к высоким температурам

Течь охлаждающей жидкости после замены теплообменника

В подавляющем большинстве случаев антифриз после замены теплообменника начинает течь не из-под помпы, а из-под хомутов патрубка, подключённого к помпе. На большинстве современных автомобилей помповые патрубки сделаны из пластика, причём из очень хрупкого пластика. Любое неосторожное движение при замене теплообменника если не сломает такой патрубок, то как минимум нарушит герметичность его соединения с помпой. После этого антифриз обязательно начнёт подтекать. Есть два варианта решения этой проблемы:

В каком случае возможен ремонт помпы

Как правило, автолюбители предпочитают не ремонтировать водяную помпу, а сразу менять её. Это обусловлено как трудностью поиска запасных частей к этому устройству, так и простым прагматизмом: проще и быстрее поменять помпу, чем возиться с её разборкой, сборкой и последующей настройкой. Заниматься ремонтом помпы целесообразно лишь тогда, когда из строя выходит какая-то не слишком ответственная деталь вроде охлаждающего патрубка или уплотнительной прокладки. Патрубок можно подтянуть, а подтекающую прокладку можно посадить на герметик. Во всех остальных случаях замена помпы остаётся наиболее рациональным вариантом, который сэкономит как время, так и нервы автолюбителя.

Замена охлаждающей помпы своими руками

Автолюбитель вполне может самостоятельно поменять водяную помпу. Проиллюстрируем этот процесс на примере автомобиля «Пежо 307». Но перед этим определимся с инструментарием и расходниками. Для работы нам потребуются следующие вещи:

новая водяная помпа;
ключи рожковые, набор;
ключи торцовые и вороток в комплекте;
жидкость охлаждающая, 5 литров;
домкрат.

Последовательность замены помпы на примере «Пежо 307»

Машина загоняется на смотровую яму, колёса фиксируются башмаками. Переднее правое колесо поднимается домкратом и снимается торцовым ключом.
Правое переднее колесо «Пежо 307» поднимается домкратом и снимается
Через сливное отверстие под радиатором старый антифриз сливается в подставленную ёмкость (это может быть как десятилитровое ведро, так и обыкновенный таз).
Следующий этап — снятие ремня ГРМ для получения доступа к помпе. Рядом со шкивом распределительного вала есть фиксатор ремня и болт натяжителя ремня ГРМ. Рожковым ключом на 10 ослабляется вначале фиксатор, а потом — болт натяжителя.
Для ослабления ремня ГРМ на «Пежо 307» требуется ослабить натяжительный ролик
После ослабления этих болтов натяжение ремня ГРМ тоже ослабнет и его можно будет снять вручную.
Ослабленный ремень ГРМ на «Пежо 307» можно снять вручную
Открывается доступ к помпе. Она держится на пяти болтах на 12, которые легко выкручиваются обычным рожковым ключом.
Доступ к водяной помпе «Пежо 307» открыт, можно снимать
Помпа извлекается, на её место ставится новая и система охлаждения собирается в обратном порядке.

Сколько стоит замена помпы

Некоторые автолюбители не меняют помпу самостоятельно, а доверяют это дело профессионалам. Следует отметить, что стоимость замены водяной помпы в автосервисе зависит как от марки автомобиля, так и от доступности самого устройства. В одном случае на замену может потребоваться всего 20 минут. В другом специалисту потребуется несколько часов. И в течение этого времени он будет вынужден разобрать половину машины, чтобы добраться до помпы. Именно поэтому стоимость замены помпы может варьироваться в широких пределах: от 1 до 6 тыс. рублей.

Нужно ли менять охлаждающую жидкость при замене помпы

Если коротко — да, меняя помпу, надо сменить и охлаждающую жидкость. Есть две причины, по которым это следует сделать:

Здесь же следует отметить, что заливать в автомобиль нужно не только новую, но и самую качественную охлаждающую жидкость. Ведь как уже говорилось выше, подавляющее большинство всех проблем с помпами — от плохого антифриза. Именно по этой причине экономия на антифризе категорически неприемлема, потому что она может однажды стать причиной капитального ремонта всего двигателя.

Проблемы, возникающие после замены помпы

Существует пара типичных проблем, с которыми может столкнуться автолюбитель, установив на машину новую помпу. Разберём их подробнее.

Шум после замены помпы

Шум после замены помпы может возникать в двух случаях:

помпа слишком слабо прикручена, так что возникает биение корпуса помпы о стенки помповой ниши;
помпа оказалась бракованной. К сожалению, это не редкость. Помпы от известных производителей часто подделывают (в последнее время этим особенно грешат китайцы). Так что покупать столь ответственную деталь следует только в фирменных магазинах с соответствующими сертификатами.

После замены помпы перестала греть печка

Причин у этой неисправности тоже две:

Езда при неисправной помпе

Ездить с неисправной помпой нельзя. Если водитель не хочет заниматься капитальным ремонтом своего автомобиля (причём далеко не факт, что этот ремонт будет удачным), то единственный способ перемещения для него — взять неисправный автомобиль на буксир и без запуска двигателя доставить его в ближайший сервисный центр или в гараж для ремонта.

Автомобиль с неисправной водяной помпой можно только буксировать

Итак, водяная помпа является очень важным агрегатом, шутить с которым категорически не рекомендуется. К счастью, на большинстве автомобилей помпу можно заменить своими руками, причём справиться с этой задачей под силу даже начинающему водителю. Возможно, у новичка на это уйдёт больше времени, чем у профессионала. Но при этом он получит бесценный опыт и сэкономит деньги.

Выделяет массу тепла. Часть энергии преобразуется в крутящий момент, но не стоит забывать, что во время работы мотор существенно нагревается. Соответственно, ему нужен хороший теплоотвод. Для этого в конструкции ДВС предусмотрена система охлаждения, также известная как СОД. В состав ее входит множество патрубков, радиатор, термостат и различные вспомогательные элементы. Но самый основной элемент — это помпа. Что такое помпа и для чего она служит? Об этом и не только читайте в нашей сегодняшней статье.

Характеристика и назначение

СОД на большинстве авто — жидкостного типа. Внутрь системы заливается охладитель. Это обычно тосол или антифриз. Как же происходит охлаждение? Данный процесс построен на принципе циркуляции холодных и горячих потоков тосола в системе. Перемещаясь по каналам рубашки в блоке мотора, жидкость забирает часть тепла и отводит его в окружающую среду (через радиатор, что стоит в передней части мотора).

Для чего нужна помпа в моторе авто? Жидкость самостоятельно циркулировать в системе не может. А поскольку процесс нагрева здесь постоянный и интенсивный, охлаждение должно быть максимально эффективным. С этой целью инженеры придумали специальный насос. Именно он обеспечивает циркуляцию холодной и горячей охлаждающей жидкости в системе в принудительном порядке. Какие еще функции выполняет помпа авто? Как ни странно, помимо вышеперечисленной, никакой более функции этот насос не выполняет. Но именно от ее работы зависит исправность и долговечность силового агрегата. Перегрев для мотора критичен, а благодаря водяному насосу мотор работает в оптимальном температурном режиме.

Полезно знать: оптимальной температурой работы двигателя считается порог в 85-90 градусов. Причем для мотора вреден не только перегрев. Также двигателю вредит и так называемый недогрев (когда стрелка датчика находится в районе 60-70 градусов Цельсия). Наряду с этим, возможны проблемы с силовым агрегатом, в том числе неправильное смесеобразование и повышенный расход топлива (поскольку электроника всячески будет пытаться нагреть двигатель принудительно).

Где находится?

Что такое помпа, мы уже знаем. Это насос, предназначенный для принудительной циркуляции охлаждающей жидкости. А расположен он в самой конструкции двигателя. Если быть конкретным, то помпа находится около блока цилиндров двигателя, а крыльчатка — в самой рубашке охлаждения.

Устройство

В конструкции данного элемента присутствуют следующие детали:

Корпус. .
Крыльчатка.
Подшипники и сальники.

Кратко о каждом из вышеперечисленных элементов мы расскажем ниже.

Корпус

Он представляет собой несущую часть помпы. объяснять не нужно. Он представляет собой «плацдарм» для размещения всех составных частей водяного насоса. Исключение составляет шкив и сама крыльчатка. Они находятся на внешней стороне. Сам корпус помпы изготавливается из алюминия. Дабы исключить всевозможные утечки, в местах соединения корпуса и блока цилиндров устанавливается прокладка.

Она одноразовая и при снятии повторному монтажу не подлежит. Также в корпусе водяного насоса имеется дренажное отверстие. Оно предотвращает скопление влаги и антифриза в месте расположения подшипника.

Сальники, оси, подшипники

Внутри помпы находится стальная ось. На последнюю устанавливаются два подшипника, которые обеспечивают вращение. Обычно ось делается из высокопрочной стали. А сами подшипники — закрытого типа. Внутри них находится смазка, заложенная на весь срок эксплуатации. Как правило, ее хватает надолго. Обычно подшипники выхаживают по 200-250 тысяч километров. Теперь о сальниках. Для чего нужен этот элемент?

Он служит для герметизации охлаждающей жидкости с подшипниками. Недопустимо, чтобы тосол был в контакте с данными элементами. Иначе они будут разрушаться. Сальник представляет собой резинотехнический элемент, что устанавливается со стороны крыльчатки водяного насоса.

Шкив также именуется как «зубчатое колесо». Служит данный элемент для принятия усилий от Зубчатое колесо можно встретить на машинах с двигателями, где газораспределительный механизм имеет цепной привод.

А на ДВС с «ремнем» шкив также обеспечивает работу других навесных механизмов. Это компрессор кондиционера, гидроусилитель и прочее. В отличие от цепных двигателей, здесь не происходит проскальзывания во время работы. Поэтому наличие зубцов на колесе здесь не обязательно. Соединяется данный элемент болтами жестко с осью помпы.

Крыльчатка

Она устанавливается на другую сторону оси. Крыльчатка являет собой диск с нанесенными на нем крыльями (откуда и столь специфическое название). Деталь изготавливается из алюминия. Но в последнее время все чаще автомобили идут с пластиковыми крыльчатками. Деталь жестко закрепляется на оси насоса и вращается пропорционально коленчатому валу. Что надежнее — пластик или алюминий? Многие специалисты советуют выбирать именно металлическую крыльчатку. Самые лучшие помпы на авто делаются из алюминия — говорят автомобилисты.

Принцип работы

На большинстве автомобилей (в том числе на ВАЗ-2110) применяется насос центробежного типа. Приводится он в работу благодаря ременной передаче. Крутящий момент на помпу идет от коленчатого вала. Так, во время работы двигателя насос получает вращение от шкива на крыльчатку. Таким образом, она тоже начинает вращаться, заставляя жидкость циркулировать по системе. Чем больше водитель дает газа, тем сильнее раскручивается помпа (а именно ее крыльчатка). За счет давления горячий тосол проникает на радиатор и там охлаждается. А из последнего, в свою очередь, идет уже холодная ОЖ в рубашку на блоке цилиндров. Далее жидкость снова вбирает в себя тепло и направляется на радиатор. Также часть ее попадает на радиатор печки, что в салоне. Это обеспечивает оптимальную температуру воздуха в кабине зимой.

Для чего ставят дополнительную помпу на авто?

На форумах можно встретить много тем, касающихся доработки системы охлаждения двигателя. Особенно это касается отечественных машин и бюджетных иномарок (например, «Дэу Нексии»). Зачем устанавливается дополнительная помпа на авто? Делается это с целью увеличить коэффициент полезного действия печки на холостых оборотах двигателя. Поскольку крыльчатка вращается с такой же частотой, как и коленчатый вал, на холостом ходу ее обороты будут минимальны. Соответственно, когда машина стоит, работа печки будет неэффективной.

Помпа, знают немногие. А ведь такая «хитрость» давно практикуется на «БМВ» и «Мерседесах». Система позволяет быстрее гнать жидкость в системе отопителя, обеспечивая горячий воздух в салоне. Будет ли мотор стыть от этого? Вовсе нет — говорят специалисты. Радиатор отопителя не имеет столь огромных размеров, при которых он бы отнимал тепло от ДВС на холостом ходу.

Где устанавливается дополнительный насос? Монтаж его можно осуществить в нескольких местах:

На шпильке возле АКБ.
На креплении штатной шумоизоляции на моторном щите.
На шпильке возле бачка омывателя.

В качестве помпы можно взять насос от «ГАЗели». Подключение осуществляется посредством двух S-образных шлангов (можно взять от «восьмерки»). Все патрубки нужно затянуть хомутами, а питание подключить к блоку САУО. На этом установка дополнительного насоса завершена.

Итак, мы выяснили, что такое помпа в автомобиле.

Зачем нужен насос в системе охлаждения? Он также известен в кругах автомобилистов как автомобильная помпа, или водяная помпа двигателя. Зачем нужна эта деталь, как она работает, как устроена и как долго служит?

В продолжении изучения наших с вами машин мы сейчас рассмотрим этот узел, без которого функционирование охлаждающего контура под капотом авто будет крайне осложнено.

Для чего вообще нужна эта деталь? Чтобы ответить на этот вопрос необходимо ещё раз вспомнить строение охлаждающей системы. Если вкратце, то её основными элементами являются: рубашка охлаждения мотора, радиатор, термостат, наш сегодняшний герой насос, расширительный бачок и всякие трубки и патрубки, по которым бежит жидкость (антифриз или тосол).

Одним из условий, при которых двигатель получается качественно остужать, является постоянная циркуляция в системе – разогретый при прохождении через силовой агрегат антифриз должен поступить в радиатор, где он охладится, а потом вновь в мотор.

Именно за эту работу и отвечает автомобильная помпа – она гоняет жидкость по венам охлаждающей системы двигателя. Вряд ли стоит говорить, что поломка этого насоса ставит под удар работоспособность силового агрегата в целом, потому как, не остывая, он просто-напросто закипит и заглохнет.

Автомобильная помпа: внутри всё просто

Сам по себе водяной насос мотора довольно прост. Возьмём, для примера, отечественный автопром, где помпы имеют очень схожую конструкцию вне зависимости от марки и модели. Обычно этот узел состоит из таких запчастей:

корпус;
крыльчатка;
приводной шкив;
сальник;
подшипники.

В корпусе специальной формы устанавливается вал – главный элемент. С одной стороны на валу закреплён приводной шкив, который контактирует с ремнём ГРМ и от него получает энергию вращения, а с другой у него – крыльчатка, создающая циркуляцию антифриза по системе.

Отдельного внимания заслуживает сальник. Его задача предотвращать просачивание охлаждающей жидкости в полости, где находятся подшипники. Так как сальник имеет тенденцию к износу, рано или поздно антифриз попадает к подшипникам и находит выход из насоса, и об этом мы поговорим далее…

Поломка насоса: чем сулит и что делать?

Как Вы уже наверняка заметили, автомобильная помпа является очень простым механизмом, без каких-либо хитрых инженерных решений и ухищрений. Тем не менее, и она может поломаться.

Главным образом неисправности водяного насоса связаны с тем самым злополучным сальником, который может прохудиться и дать течь. Вырвавшийся на волю антифриз, размывает смазку подшипников, вытекает из системы, а значит с помпой нужно что-то делать. Помимо течи, на которую до определённого момента можно и не обращать внимания, есть ещё ряд характерных поломок этого узла. Их немного:

поломка крыльчатки – в этом случае насос просто перестаёт выполнять свою прямую функцию и охлаждающая жидкость по системе не циркулирует или циркулирует очень плохо. Последствия – постоянный перегрев двигателя автомобиля;
заклинивание подшипников вала – эта проблема может проявиться и как следствие подмыва подшипников охлаждающей жидкостью. Ничего хорошего она не сулит, помпа перестаёт качать антифриз, мотор перегревается;
разбалтывание крыльчатки на валу, ухудшение плотности крепления вала, люфт – изначально с такими проблемами можно мириться, но рано или поздно они выльются во что-то более серьёзное.

Можно ли отремонтировать помпу системы охлаждения? Конечно, но назвать такой ремонт целесообразным нельзя. Дело в том, что насос является так называемым расходником, и менять его рекомендуется каждые 60 тысяч километров пробега (или каждые 48 месяцев). Как правило, замена узла проходит вместе с заменой ремня ГРМ.

Таким образом, наши уважаемые читатели, мы с вами рассмотрели что такое автомобильная помпа, её устройство и особенности эксплуатациии. Мы рады, что вы изучаете устройство автомобилей вместе с нами, не комментировать и читать наш блог!

Для работы жидкостной системы охлаждения двигателя необходимо обеспечить постоянную циркуляцию охлаждающей жидкости. Данная задача решается с помощью водяного насоса или помпы — все об этих агрегатах, их типах, конструкции и работе, а также об их правильном выборе, ремонте и замене читайте в статье.

Что такое водяной насос?

(жидкостный насос, помпа) — компонент системы жидкостного охлаждения двигателей внутреннего сгорания; циркуляционный насос, обеспечивающий принудительное обращение охлаждающей жидкости по контурам системы.

Подавляющее большинство современных автомобильных, тракторных и иных двигателей имеет жидкостную систему охлаждения — в такой системе теплоносителем, обеспечивающим отбор тепла от наиболее нагретых деталей силового агрегата, выступает вода или антифризы. Наибольшая эффективность системы достигается при принудительной циркуляции теплоносителя — именно с этой целью используются циркуляционные водяные насосы (помпы). Такой насос устанавливается на двигатель и обеспечивает постоянную циркуляцию жидкости по всем контурам системы охлаждения.

Водяной насос играет важную роль в работе силового агрегата, выход насоса из строя в считанные минуты приводит к перегреву двигателя и может стать причиной серьезных поломок. Поэтому при неисправностях насос необходимо ремонтировать или менять, а чтобы сделать верный выбор, необходимо разобраться в существующих типах помп, их конструкции и принципе работы.

Типы и конструкция водяных насосов

Все современные автомобильные водяные помпы являются насосами центробежного типа, они нагнетают охлаждающую жидкость в систему с помощью вращающегося многолопастного колеса (крыльчатки). В таком насосе крыльчатка находится в замкнутой полости с двумя патрубками: подводящим над центром крыльчатки и нагнетательным на периферии. Охлаждающая жидкость поступает на среднюю часть крыльчатки и отбрасывается ее лопастями на периферию, приобретает ускорение и через нагнетательный патрубок подается в водяную рубашку двигателя. Так между подводящим и нагнетательным патрубками насоса создается разность давлений, обеспечивающая циркуляцию охлаждающей жидкости по системе.

Обычно насос встраивается в систему охлаждения между выпускным патрубком радиатора и впускным патрубком водяной рубашки двигателя. То есть, через помпу проходит уже охлажденная в радиаторе жидкость, благодаря чему на агрегат снижается тепловая нагрузка и продлевается его ресурс.

Конструкция водяного насоса в общем случае проста. Основу агрегата составляет литой корпус с патрубками (подводящим и нагнетающим), внутри которого на валу расположена крыльчатка. Вал крыльчатки удерживается одним или двумя подшипниками в передней стенке корпуса, вся конструкция уплотняется самоподжимным сальником, препятствующим проникновению охлаждающей жидкости в подшипник и ее утечку из корпуса насоса. Сальник имеет пружину, за счет чего он всегда прижат к корпусу насоса и обеспечивает необходимую степень герметичности. Также внутри может располагаться водоотражатель, препятствующий попаданию воды на подшипники изнутри. Снаружи на валу крыльчатки располагается ступица шкива привода насоса, на который может крепиться и вентилятор. На шкиве или на валу со стороны передней стенки корпуса насоса может располагаться пылеотражатель, препятствующий проникновению пыли в подшипник.

Существующие сегодня помпы отличаются конструкцией крыльчатки и корпуса, способом установки на двигатель, типом привода и наличием/отсутствием привода вентилятора охлаждения радиатора.

В помпах используются крыльчатки двух основных типов:

Дисковые — крыльчатка конструктивно выполнена в виде плоского диска, на одной поверхности которого расположены прямые или спиральные лопасти;
Кольцевые — крыльчатка выполнена в виде двух дисков, между которыми расположены прямые или спиральные лопасти.

Наиболее широкое применение находят дисковые крыльчатки с лопастями различных типов. Кольцевые крыльчатки применяются реже вследствие более сложной конструкции и высокой массы. Дисковые крыльчатки могут быть литыми и штампованными, кольцевые — литыми и сварными (собранными из отдельных компонентов).

По конструкции корпуса и способу установки на двигатель жидкостные насосы бывают:

Интегрированные в блок двигателя;
Корпусные (автономные).

Насосы первого типа имеют корпус, открытый со стороны крыльчатки — вторую часть корпуса составляет полость в блоке двигателя. Такой насос монтируется непосредственно на двигатель (через прокладку на специально обработанную привалочную поверхность), он занимает мало места и требует выполнения минимального числа соединений, так как нагнетательный патрубок обычно интегрирован в корпус и блок. Именно насосы, интегрированные в блок двигателя, сегодня получили наибольшее распространение.

Насосы второго типа выполнены в виде автономных агрегатов, которые соединяются с системой охлаждения патрубками. Эти насосы тоже устанавливаются на блок двигателя (на привалочную поверхность или на отдельные кронштейны), однако занимают больше места, чем насосы первого типа. В остальном корпусные и интегрированные насосы не имеют принципиальных отличий.

Водяные насосы могут иметь привод двух основных типов:

Ремнем/цепью ГРМ;
Ремнем привода вспомогательных агрегатов.

В первом случае на насос устанавливается зубчатый шкив (для зубчатого ремня) или звездочка (для цепи), во втором случае используется шкив для обычного клинового или поликлинового ремня. Сегодня используются все типы приводов, однако наибольшее распространение получили насосы с приводом от ремня ГРМ и поликлинового ремня. На ранних двигателях (особенно дизельных) все еще используются клиноременные передачи с одиночными, спаренными, строенными и счетверенными ремнями.

Наконец, шкив привода водяного насоса может использоваться для установки вентилятора охлаждения. Вентилятор может монтироваться на шкив непосредственно (жестко) или через вязкостную муфту, в первом случае вентилятор работает постоянно (так как насос имеет постоянный привод), во втором случае вентилятор включается в работу только в определенном диапазоне температур.

Вопросы выбора, ремонта и замены водяных насосов

Имеет ограниченный ресурс, который редко превышает 80-90 тысяч км пробега, поэтому данный агрегат необходимо периодически менять. Для замены необходимо выбирать помпу того же типа и модели, что стояла на двигателе ранее, в противном случае агрегат просто не встанет на свое место или будет работать некорректно. Допускается установка аналогов, однако далеко не для всех автомобилей это возможно.

На многих современных двигателях с приводом насоса ремнем ГРМ замена данного агрегата выполняется одновременно с заменой ремня и его роликов при регламентированном ТО. Это сделано с целью минимизации вмешательства в работу привода газораспределительного механизма — все детали меняются сразу, и система нормально работает весь межсервисный интервал. Для таких двигателей предлагаются полные ремонтные комплекты — ремень ГРМ, его ролики, водяная помпа, уплотнители и крепеж.

При покупке нового водяного насоса необходимо приобретать и прокладку — обычно она идет в комплекте, хотя в ряде случаев уплотнители можно найти отдельно. Для интегрированных в блок насосов необходима одна прокладка, для корпусных насосов может потребоваться несколько прокладок для каждой привалочной поверхности.

В случае, если насос не выработал свой ресурс, но в нем возникли неисправности (утечки, поломка или деформация крыльчатки, износ подшипников и т.д.), допускается выполнение ремонта. Наиболее частая проблема — износ самоподжимного сальника и утечка через него охлаждающей жидкости. Эта неисправность устраняется заменой сальника в сборе, отремонтировать данную деталь, как правило, невозможно. При поломке корпуса или крыльчатки насос проще заменить на новый.

При правильном выборе и замене водяного насоса система охлаждения двигателя будет безотказно работать в любых условиях эксплуатации.

При работе ДВС выделяется большое количество тепловой энергии, которую необходимо постоянно отводить во избежание перегрева и выхода двигателя из строя. Даже незначительная неполадка в охлаждающей системе впоследствии может обернуться длительным дорогостоящим ремонтом. Водяная помпа – далеко не самая сложная деталь автомобиля, но именно она является центральным звеном системы охлаждения.

Водяной насос в автомобиле

Помпа охлаждения, водяная помпа , насос охлаждения – под этими терминами подразумевается одна и та же деталь – насос центробежного типа, обеспечивающий принудительную циркуляцию жидкости по охлаждающему контуру. Благодаря постоянной циркуляции происходит эффективное отведение тепла, предотвращающее перегрев двигателя внутреннего сгорания.

Конструкция помпы достаточно проста: внутри литого корпуса из алюминия или чугуна (реже – композиционных материалов) расположена крыльчатка, приводимая в движение вращающимся валом. Герметичность обеспечивают резиновый сальник и прокладка в зоне соединения помпы и рубашки. Охлаждающая жидкость подается по центральному каналу и, попадая на крыльчатку, отбрасывается за счет центробежной силы к стенкам корпуса. Через водораспределительную трубку антифриз попадает к патрубкам выпускных клапанов и далее – в рубашку охлаждения, где происходит нагрев. При достижении определенных значений температуры открывается термостат, и антифриз быстро охлаждается в радиаторе, после чего снова возвращается в помпу.

Выход из строя водяной помпы: факторы риска

Анализ причин выхода помпы из строя свидетельствует о том, что самым «слабым звеном» узла является сальник. Отсутствие должного внимания к его состоянию и несвоевременная замена могут привести к нарушению герметичности со всеми в прямом смысле слова вытекающими последствиями. Не стоит ориентироваться на гарантированный срок службы помпы: из-за неудовлетворительного состояния дорог, сложных погодных условий или сомнительного качества антифриза сальник может выйти из строя гораздо раньше. Опытные водители с профилактической целью регулярно контролируют качество и количество антифриза, что позволяет вовремя заметить неполадки и произвести замену.

Второй причиной является износ подшипников. Неисправность не останется незамеченной, поскольку при движении сразу проявляется характерный шум. Промедление с заменой чревато серьезными последствиями, вплоть до заклинивания вала.

Реже всего в насосе водяного охлаждения ломается крыльчатка. Причиной выхода из строя могут стать коррозионные процессы из-за некачественного антифриза, а для деталей из композиционных материалов – механические повреждения вследствие температурных перепадов.

Замена помпы: без права на ошибку

Охлаждающая помпа представляет собой единый конструкционный узел, безотказную работу которого обеспечивают точно подогнанные детали. Опытные автомеханики не рекомендуют производить частичный ремонт. При проявлении первых признаках неисправность лучше купить помпу в сборе и произвести полную замену. Демонтаж и установка помпы охлаждения – достаточно сложные операции. В сети можно найти немало видеоматериалов и мастер-классов из серии «своими руками», но при отсутствии практических навыков лучше обратиться на станцию технического обслуживания или автосервис.

Рекомендуемая периодичность замены охлаждающего насоса – каждые 80-90 тыс. км пробега, но на практике водяные помпы выдерживают такой срок только при эксплуатации автомобиля в идеальных условиях. Обычно срок службы помпы в 2 раза дольше, чем у ремня ГРМ, поэтому можно взять за правило менять помпу с каждой второй заменой ремня.

Необходимо срочно обратиться в автомастерскую, если замечен хотя бы один из следующих «симптомов»:

перегрев двигателя;
вытекание антифриза;
посторонний звук при движении;
появление характерного запаха смазки.

Своевременная диагностика и замена помпы поможет избежать выхода из строя и последующего дорогостоящего ремонта двигателя.

Где купить помпу?

Если нет желания тратить время и деньги на частую замену помпы, не стоит экономить на покупке водяного насоса. Практика показывает, что дешевые предложения выгодны далеко не всегда: в лучшем случае придется обращаться в сервис для внеплановой замены, в худшем – платить немалые деньги за ремонт двигателя.

При выборе помпы специалисты рекомендуют отдавать предпочтение продукции проверенных производителей. Возможно, цена охлаждающего насоса известного бренда покажется завышенной, но в дальнейшем она полностью себя оправдает. Качественные помпы обеспечивают низкий уровень шума и вибрации на протяжении всего срока эксплуатации, обладают повышенным ресурсом (до 200 тыс. км пробега), изготовлены из качественных материалов. Главное правило выбора охлаждающего насоса – соблюдать совместимость с конкретной маркой авто, а где купить помпу – в интернет-магазине, на рынке или у официального дилера – каждый автовладелец решает сам.

Как называется помпа по другому. Автомобильная помпа и принцип её работы. Особенности работы дополнительных водяных помп

Водяной насос автомобиля , или, как его еще называют, помпа, является одним из ключевых элементов жидкостной системы охлаждения любой современной машины. Его основная функция – это циркуляция охлаждающей жидкости во всей системе охлаждения. В итоге, после прохождения по кругу температура жидкости снижается, что восстанавливает ее способности охлаждать другие детали.

Водяной насос автомобиля

Чаще всего водяной насос автомобиля располагается спереди блока цилиндров силового агрегата. Его привод осуществляется при помощи клиновидного ремня от коленвала или же посредством зубчатого ремня газораспределительного механизма.

Основные составляющие элементы водяного насоса двигателя:
1. Корпус;||2. Вал, на котором находится крыльчатка с сальником. Последний является саморегулируемым. Он способен надежно удерживать охлаждающую жидкость от вытекания из узла во время его работы.||3. Шариковые подшипники, находящиеся в гнезде корпуса узла, в которых вращается вал насоса.||4. Приводной шкив с закрепленным на нем вентилятором радиатора. Последний элемент присутствует не у всех моделей авто. Зачастую вентилятор охлаждения радиатора делают с электроприводом без малейшей связи с помпой.

Принцип работы водяного насоса автомобиля таков.
При заведенном моторе антифриз, охлажденный в радиаторе, поступает к насосу, точнее к центру крыльчатки. В итоге пространство между лопастями последней полностью заполняется антифризом. За счет влияния центробежной силы крыльчатка отбрасывает антифриз в сторону. Он через специальное отверстие уходит в рубашку охлаждения силового агрегата. Таким образом, и обеспечивается циркуляция охлаждающей жидкости в системе охлаждения мотора.

Стоит отметить, что для исключения подтеканий антифриза между корпусом помпы и блоком цилиндров мотора устанавливается специальная картонная прокладка.
Напоследок отметим, что вентилятор, который зачастую располагается на шкиве помпы и приводится в действие вместе с ней, изготавливается из пластика или листовой стали. Чтобы снизить шумность его работы лопасти располагают Х-образно под углами 110и 70 градусов.

С целью снижения мощности, которая необходима, чтобы приводить в движение вентилятор, используют узлы с электромагнитной муфтой. Последняя способна отключать привод вентилятора, когда температура охлаждающей жидкости снижается до 78-85 градусов. Таким образом, муфта оптимизирует работу системы охлаждения, попутно снижая шумность работы агрегата.

Водяной насос автомобиля

Характеристика и назначение

Где находится?

Устройство

В конструкции данного элемента присутствуют следующие детали:

Корпус. .
Крыльчатка.
Подшипники и сальники.

Кратко о каждом из вышеперечисленных элементов мы расскажем ниже.

Корпус

Сальники, оси, подшипники

Крыльчатка

Принцип работы

Для чего ставят дополнительную помпу на авто?

Где устанавливается дополнительный насос? Монтаж его можно осуществить в нескольких местах:

На шпильке возле АКБ.
На креплении штатной шумоизоляции на моторном щите.
На шпильке возле бачка омывателя.

Итак, мы выяснили, что такое помпа в автомобиле.

Насос, который перекачивает жидкости различного типа на основе работы гидравлической машины, называется водяным. В нашей статье мы разберемся с принципом работы, основной классификацией, сферами применения и ремонтом водяных помп, ведь они встречаются почти в каждом доме и предприятии. Поэтому очень важно подходить к выбору колонки со знанием дела.

В центре конструкции находится сердцевина, которая представляет собой латунные трубки плоскоовальной формы, расположенные по вертикали в четыре пластины. Окружают ее стойки для крепления баков сверху и снизу. Для смягчения вибраций в местах соединения деталей с радиатором установлены амортизаторы. На стороне дизеля мы можем увидеть кожух вентилятора. Спереди радиатор защищает облицовка. Помимо кожуха к радиаторной стойке прикреплены кронштейны, на которых установлен расширительный бак. Вот и все основные составляющие устройства.

Какие бывают виды водяных насосов?

Мы рассмотрим деление по таким критериям: условия использования и устройства рабочего элемента.

По этому критерию бывают:

Поверхностные;
Погружные;
Бытовые;
Промышленные.

Теперь отдельно рассмотрим особенности каждого из них.

Первые из них погружные . Для них характерное полное погружение в жидкость и бесперебойная ее перекачка. Принцип работы: выталкивание воды наверх.

Плюсы наружных помп: они без труда смогут закачивать воду на высоту 20 м, легко поддаются монтажу и обслуживанию. Минусы: глубина максимальной откачки – 7 м, очень шумная работа. Существуют, конечно, бесшумные модели, но стоят они намного дороже.

Второй тип насосов называется поверхностные . Это более мобильные устройства: могут легко переноситься и в момент работы находиться на поверхности земли. Принцип действия заключается в том, что жидкость поступает по трубопроводу и переводится в напорный сектор.

Плюсы глубинных оборудований: без труда справиться с глубиной даже 50 м, работают без шума, очень компактны. Минусы: слишком высокая стоимость.

Бытовые и промышленные (инжекторных) имеют такие отличие друг от друга: производительность и моторный ресурс. Бытовые есть источником поставки воды в жилых массивах, для очистки вод и полива земельных участков. Из-за возникшего большого спроса на данный вид, полки этого сегмента рынка просто кишат огромным ассортиментом. Поэтому очень важно правильно определиться с моделью.

Плюсы инжекторных насосов: простота и надежность в установке, безопасность, возможность справляться с большими глубинами, подходят для бытовых сфер, высокая производительность и сниженный энергический расход.

Больше информации о классификации и предназначении различных видов вы найдете ниже в статье.

Классификации на основании рабочего устройства, которое влияет на поток воды:

Лопастные . Принцип работы заключается в воздействии машин на перекачиваемую консистенцию крутящегося колеса. На нем прикреплены лопасти, которые согнуты в противоположную сторону его движения. Эффект вращения передается с вала электродвигателя на вал колеса. Результатом становиться возникновение центробежной силы между лопастями и вытеснение водного потока к выходному трубопроводу. Как видим из описания, данный механизм – многоступенчатый. Исходя из конфигурации колеса и возможности изменения формы водотока, их можно разделить на центробежные, вихревые и самовсасывающие.
Вибрационные . Для этой группы характерно отсутствие вращательных частей. Воздействие на воду происходит за счет возвратно-поступательных движений поршня. Приводит в действие его вибратор, или по-другому якорь электромагнита. За время синусоидного процесса полярность изменяется дважды, в это время вибратор выступает в роли амортизатора. В результате его работы появляются колебания воды, избыток выталкивается наружу, а в входные клапаны поступает новая. Используются преимущественно в колодцах.

Преимущества: отказ от электродвигателя, экономия денег.

Внимание! Главным недостатком вибрационного насоса есть достаточно высокий уровень вибраций. Поэтому это устройство мы рекомендуем использовать исключительно в колодцах, так как, существует риск, что в скважинах маленькой глубины механизм может биться о стенки.

Как правильно выбрать водяной насос?

Каждое устройство имеет свои плюсы и минусы. Первое с чем стоит определиться – это для какой цели вам необходим насос, и в каких условиях ему придётся работать?

Параметрами помп выступает:

Напор (максимальная высота подъёма жидкости);
Подача (перекачиваемая вода за единицу времени);
Мощность (кВт / час);
Минимальный уровень чистоты водного ресурса.

Если вы выбираете насос для центробежного водоснабжения глубиной скважины до 40 м, то вам подойдет погружной вибрационный или погружной центробежный. Но стоит учесть, что вибрационные механизмы способны поднять на большую высоту, но подача у них слабая, центробежные и вихревые – наоборот. Считается, что самыми ходовыми есть центробежный (лопастный) как в городах, так и индивидуальном использовании.

Рекомендации: Чтобы избежать непредвиденной поломки, стоит обратить внимание на подверженность водного насоса воздействию взвешенных частиц. Эти показатели всегда можно увидеть в магазине, где вы его приобретаете. Не пренебрегайте параметрами! Ведь если вы выберете правильное оборудование, то будете наслаждаться его работой не один год.

Технология ремонта водяного насоса

Самой частой поломкой водного насоса считается выход сальника из строя. Чтобы избавиться от неисправности, необходимо заменить сломанную деталь. Мы вам расскажем, принцип избавления от данной проблемы.

Для начала мы разберем насос. Выполняем все в данной последовательности:

Отгибаем стопорную шайбу;
Далее выворачиваем гайку-колпак, при этом, удерживая вал от проворачивания;
Снимаем крыльчатку с сальника;
Совлекаем уплотнительное и упорное кольца;
Вытаскиваем шкиф привода и выбивается шпонка;
Снимаем пылеотражатели стопорного кольца;
Далее выплесовывается вал водного насоса с подшипниками;
И последние совлекаем все уплотнение.

Наше устройство разобрано и готово к замене сальника, после – все собираем в обратной последовательности.

Примечание: После замены детали, все уплотнения ставятся новые!

Как самостоятельно диагностировать неполадки и устранять?

В этом разделе описаны самые распространенные сбои в производительности насоса и принципы действий их исправлений.

Когда возникает кавитация и как от нее избавиться?

Забилась труба вентиляции или ее диаметр слишком мал. В этом случае стоит прочистить или купить более широкую трубу и заменить.
Попали частицы воздуха или газа в жидкость. При этой проблеме необходимо совершить полное погружение помпы в воду или установить специальные отбойные щитки.
Забился или зашлаковался трубопровод. Для устранения неполадки необходимо очистить его и гидравлический участок.
Чрезмерно высокая температура перекачки – найти другой насос.

В чем причина нехватки мощности?

Вращение помпы имеет неправильное направление. В этом случае необходимо поменять фазы местами.

Внимание! Это касается только трехфазных насосов.

Износ или повреждение колеса. Необходимо сменить сломанную или непригодную деталь.
Забилась линия насоса или колеса, тогда нужно их почистить;
Засорился обратный клапан – просто отфильтруйте его;
Задвижка может быть негерметичной. Тогда нужно плотней закрыть ее.
Засорилась вентиляция. Осмотреть и при надобности почистить.

В каких случаях прибор управления показывает Перегрузка?

Упало сетевое напряжение. В этом случае проверьте напряжение.
Высокая плотность жидкости переутомляет мотор. Необходимо сменить мотор или поставить колесо меньшего размера.
Повышение температуры устройства. Если это произошло, то сразу необходимо при помощи запорной арматуры снизить генерированность.
Если одна фаза выпала, то нужно проверить контакты, при нужде сменить предохранители.

Почему возникает шум у обратного клапана и как с ним бороться?

Причина этому может быть одна – это то, что очень медленно закрывается клапан и может ударяться. В этом случаи необходимо сменить его на быстрозапорный.

Если само оборудование работает громко, как решить шумовые неудобства?

Несоответствующий курс движения колеса. В этом случае мы меняем жилы питания кабеля.
Порча рабочего колеса. Решением будет смена запчасти.
Забита линия аппарата или вентиляции. При любом загрязнении мы производим очистку.
Низкий показатель уровня жидкости в резервуаре. Тогда мы проверяем уровень и, если нужно, перенастраиваем устройство.
Причиной шума может стать колыхание трубопроводов. Мы проверяем эластичность соединений и туго фиксируем с помощью анкеров трубы.

Вывод: этот раздел создан для контроля, за правильной эксплуатацией водных помп. Если вы будете правильно ухаживать за ним и сможете устранять самостоятельно, и по первому сигналу, поломки, ваши помпы прослужат вам качественно и стабильно не один десяток лет.

Охлаждающая система в автомобиле обеспечивает нормальную работу всех узлов. Без неё было бы невозможно функционирование двигателя. Он бы постоянно перегревался. Внутри конструкции циркулирует антифриз, который имеет более высокую температуру закипания, чем вода.

На видео показан принцип работы:

Особенности устройства

В большинстве случаев насос охлаждающей жидкости устанавливается впереди двигателя. Это обеспечивает максимальную производительность системе и дополнительное охлаждение.

Насос охлаждающей жидкости может иметь привод двух типов: механический и электрический. На большинстве современных автомобилей используется именно второй тип. Механизм механической системы работает благодаря усилию, которое передаётся с коленвала. Иногда в качестве источника используется распределительный вал. За передачу усилия отвечает ременная передача.

В электрическом приводе используется электродвигатель. Именно он отвечает за работу насоса охлаждающей жидкости. Важной особенностью устройства является автономная система управления.

Традиционно насос охлаждающей жидкости имеет в своей конструкции следующие элементы:

подшипники;
корпус;
рабочее колесо;
сальник;
прокладки.

Аппарат работает благодаря центробежной силе. В процессе работы давление внутри системы достигает одной атмосферы. Это необходимо для того, чтобы сдвинуть точку кипения антифриза на 20 градусов вверх. Как результат двигатель может работать на придельных оборотах гораздо дольше без перегрева.

Рабочее колесо насоса охлаждающей жидкости крепится на валу. В некоторых материалах на автомобильную тематику можно встретить другое название этого элемента — крыльчатка. Конструкция имеет отдельный корпус. Её материалом служит чугун. Хотя сейчас всё чаще производители используют алюминий или магниевый сплав.

Внимание! Для того чтобы удешевить стоимость рабочего колеса, некоторые производители делают детали из пластика. Это не всегда положительно сказывается на работоспособности устройства и сроках эксплуатации.

Рабочее колесо обеспечивает циркуляцию охлаждающей жидкости. Для этого в нём предусмотрены специальные лопасти. Причём они имеют уникальную форму, которая обеспечивает наибольшую функциональность. Именно из-за этой особенности деталь получила название крыльчатка.

Отвод и подвод жидкости осуществляется по специальным каналам. При этом корпус имеет жёсткую фиксацию. Между блоком двигателя и насосом находится прокладка, служащая дополнительным уплотнителем.

Прокладка насоса не даёт охлаждающей жидкости вытекать в месте соединения устройства с рубашкой двигателя. В месте выхода вала монтируется сальник. Подобная конструкция позволяет добиться максимальной герметизации.

За вращение приводного вала отвечают подшипники. С противоположной стороны устанавливается шкив. Он также может приводиться в движение посредством двигателя, или за счёт отдельного электромотора.

Как работает

Насос охлаждающей жидкости начинает свою работу вместе с двигателем. Вращение рабочего колеса образует разряжение. Из-за него антифриз начинает поступать из радиатора в устройство.

Как только охлаждающая жидкость поступает в насос, она попадает на крыльчатку. После прохождения оборота при помощи центробежной силы ОЖ попадает в выходное устройство в корпусе.

Сразу после выхода ОЖ поступает в рубашку охлаждения. Если проследить путь охлаждающей жидкости более подробно, то получится следующее:

Вначале жидкость находится в нижнем бачке радиатора. Потом через канал она попадает внутрь помпы.
Когда крыльчатка начинает вращаться, возникает центробежная сила. Она отбрасывает ОЖ к стенкам насоса. В результате этого в системе появляется давление, и охлаждающая жидкость нагнетается в трубку, в которой происходит распределение.
В распределительной трубке есть ряд отверстий, каждое из которых ведёт к определённому цилиндру.

Подобная схема обеспечивает равномерное охлаждение. Если же клапан термостата закрыт, охлаждающая жидкость идёт по рубашке в перепускной канал. Уже оттуда она перенаправляется в насос.

Внимание! При открытом термостате охлаждающая жидкость идёт по большому кругу, который включает в себя радиатор.

Замена насоса

Какие бывают неисправности

Несмотря на свою надёжность в аппарате иногда возникают поломки. К сожалению, в большинстве случаев более рентабельно провести замену, чем ремонт. К тому же последний часто бывает просто невозможным.

Самой частой неисправностью является протечка. В таком случае единственный вариант — замена. Чаще всего подобное случается из-за таких причин:

проблемы в системе охлаждения;
износ.

Повышенный шум от работы аппарата указывает на проблему с подшипниками. В худшем случае — повреждена крыльчатка. Многие поломки связаны с некачественной ОЖ. Из-за этого на стенках образуется налёт. Также деталь может быть просто неправильно установленной.

Внимание! При обнаружении малейшей неисправности необходимо срочно провести замену. Неисправная работа может крайне негативно отразиться на работе двигателя.

Замена

Замена не является сложным процессом и состоит из таких этапов:

слейте охлаждающую жидкость;
снимите ремень;
открутите планку;
открутите болты крепления;
снимите насос;
установите новый аппарат.

Очень важно при установке нового аппарата поменять прокладку. Иначе протечки не избежать. Конечно же, после замены нужно будет заменить ОЖ в системе. Также многие автомобильные эксперты рекомендуют установить новый термостат.

Внимание! Тестовый заезд позволит вам определить, насколько удачно прошла замена.

На видео показа процесс замены:

Насос охлаждающей жидкости играет важную роль в нормальной работе мотора. Без него бы двигатель постоянно перегревался. Мало того, использование помпы позволяет в значительной мере продлить срок эксплуатации узла.

Водяной насос — это неотъемлемая часть системы охлаждения двигателя внутреннего сгорания, любого транспортного средства. Устройство этого узла достаточно простое, а предназначение понятно с самого названия.

Описание и устройство помпы

Или водяной насос — это часть системы, которая охлаждает нагретый мотор. Без работоспособности системы или выхода со строя компонентов, моторы перегреваются и приносят много бед своим владельцам.

Водяной насос или помпа системы охлаждения двигателя обеспечивает циркуляцию жидкости через силовой агрегат к охладительным элементам, чем обеспечивает постоянную рабочую температуру внутри конструкции.

Прежде чем приступить непосредственно к разбору основных элементов водяного насоса, стоит понимать общую систему охлаждения движка. Для этого стоит рассмотреть, какие элементы в нее входят, и как проходит процесс циркуляции охлаждающей жидкости:

Радиатор.
Расширительный бачок.
Водяной насос.
Термостат.
Водяная рубашка внутри двигателя.
Комплект патрубков.
Сливные краны и заглушки.

К расширенному кругу деталей системы охлаждения двигателя стоит отнести также: радиатор печки и патрубки печки.

Помпа системы охлаждения двигателя проводит циркуляцию охлаждающей жидкости по системе. Таким образом, стоит понимать, что и как любой насос, она состоит из деталей, а именно:

Корпус.
Крыльчатка.
Приводной вал.
Подшипник.
Уплотнительное кольцо.
Пружинка зажимная (на старых моделях отечественных автомобилей).
Шкив (на большинстве моделей съемная часть помпы).

Как работает изделие? При помощи приводного ремня, который зацеплен за шкив система приводится в работу. Движение со шкива передается на вал, а затем и на крыльчатку, которая уже и проводит циркуляцию охлаждающей жидкости.

Стоит отметить, что больше обороты коленчатого вала, тем больше греется двигатель, поэтому шкив коленвала спарен при помощи ремня со шкивом водяного насоса.

Таким образом, чем быстрее крутится главный вал силового агрегата, тем большие обороты помпы, а поэтому циркуляция охлаждающей жидкости проводится быстрее. Проще говоря, чем быстрее крутится коленчатый вал, тем быстрее нужно проводить охлаждение, поэтому и спаривают обороты к/вала и помпы.

Основные неисправности

Неисправный водяной насос может принести немало бед для владельца своего автомобиля, поскольку нарушается система циркуляции охлаждающей жидкости, что ведет к перегреву мотора. Таким образом, нужно знать и понимать, как определить неисправность помпы, а также вовремя заменить деталь.

Стоит отметить, что большинство современных автомобилей оснащены неразборными помпами. Поскольку стоимость детали низкая, и нет смысла проводить переборку элемента. В таких странах, как США и Германия, такой элемент, как водяной насос системы охлаждения считается расходным материалом.

Итак, как распознать неисправность водяного насоса:

При запуске двигателя на холодную слышен глухой звук с подкапотного пространства. Стоит отметить, что это может быть связано с другими неисправностями, такими как генератор или приводной ремень.
Из-под шкива помпы видны подтеки охлаждающей жидкости. Это означает, что появился люфт между валом и корпусом, или износился резиновый уплотнитель.
При проведении диагностики слышен люфт подшипника водяного насоса, но не видно подтеков охлаждающей жидкости. В данном случае, если помпа разборная достаточно заменить подшипник, если нет — придется менять весь элемент.

Методы устранения неисправностей

Устранение поломки водяного насоса зависит от конструктивных особенностей автомобиля. Так, если водяной насос разборной (для старых моделей автомобилей), есть возможность его перебрать, а вот для неразборных придется менять элемент в сборе.

Ремонт разборной помпы

Ремонт разборного водяного насоса стоит доверить профессионалам, поскольку они знают допустимые зазоры между валом и корпусом, а также могут определить ремонтнопригодность элемента. Так, если было решено, что насос пригодный для ремонта, необходимо провести следующие действия:

Снимаем ремень со шкива насоса.
Демонтируем сам шкив (обычно закреплен на 3 или 4 болтах).
Откручиваем корпус и снимаем помпу в сборе.
С внутренней части демонтируем крыльчатку и стопорные кольца вала.
Проводим выпрессовку приводного вала.
Выпрессуем подшипник, который наверняка остался в корпусе.
Теперь необходимо заменить детали, которые были изношены.
Сборка проводится в обратном порядке.

Конечно, для каждой модели автомобиля этот процесс будет проводиться по-разному, все зависит от конструктивных особенностей транспортного средства и силового агрегата.

Замена неразборного водяного насоса

Процесс замены неразборного водяного насоса достаточно типичный для всех автомобилей. Так, нет необходимости снимать шкив, поскольку он идет в сборе. Итак, рассмотрим, последовательность действий направленные на замену помпы:

Снимаем приводной ремень со шкива водяного насоса.
Откручиваем болты крепления корпуса от блока цилиндров.
Вынимаем водяной насос.
Сборку проводим в обратном порядке.

Стоит отметить, что большинство автомобилистов не знают, что между водяным насосом и корпусом двигателя есть прокладка, которая в комплекте с новой деталью зачастую не идет и ее необходимо покупать отдельно.

Последствия несвоевременной замены водяного насоса

После того, как были рассмотрены основные вопросы, которые касаются устройства, работы и неисправностей водяного насоса стоит рассмотреть вопрос последствий несвоевременной замены изделия.

Многие автомобилисты после появления свиста или подтекания помпы продолжают ездить в таком неисправном техническом состоянии, при этом, не задумываясь, чем это ожжет грозить. Таким образом, появляются косвенные признаки того, что ситуация подошла к критической отметке.

Например, постоянно работающий вентилятор охлаждения может не только указывать на неработоспособный термостат, а и о недостатке «охлаждайки» в системе, из-за того, что она вытекает из-под шкива.

Итак, рассмотрим, к каким последствиям стоит готовиться автомобилисту при несвоевременном ремонте узла:

Постоянные подтекания жидкости снижают уровень охлаждающей жидкости в системе, что приводит сначала к постоянной работе термостата и доливке жидкости, а затем к перегреву.
В свою очередь, перегрев чреват серьезными последствиями, такими, как повреждением внутренних элементов головки блока цилиндров. Самым страшным вариантом становится прогиб и деформация плоскости ГБЦ, что тянет за собой другие страшные последствия.
Также, постоянные перегревы способствуют тому, что в корпусе головки блока и блока цилиндров появляются трещины, которые достаточно тяжело устранить.
Самым страшным последствием является то, что после деформации ГБЦ охлаждающая жидкость может пойти вовнутрь камер сгорания, а это гидроудар, последствием которого становится полный и бесповоротный капитальный ремонт силового агрегата или замена движка вовсе. Это может серьезно ударить по карману владельца.

На основании выше изложенного, ремонт водяного насоса системы охлаждения стоит проводить вовремя, при обнаружении первых признаков неисправности. Если это не сделать последствия могут стать плачевными для двигателя и владельца транспортного средства.

Вывод

Насос системы охлаждения двигателя — неотъемлемая часть системы охлаждения силового агрегата. Неисправность данного элемента может привести к тому, что двигатель начнется перегреваться, а это в свою очередь может привести к негативным последствиям. Первыми признаками выхода со строя помпы является глухой свист после запуска на холодную и подтеки со шкива.
