Как заменить тормозные диски ВАЗ-2107 своими руками
Тормозные диски заменяют при толщине диска менее 9 мм, или если на его рабочей поверхности есть глубокие риски, трещины, а также, при возникновении повышенного бокового биения и вибрации при торможении. Последнее говорит о короблении, деформации диска, косвенным признаком чего является дугообразный износ колодок при исправных механизмах.
Тормозные диски, как и колодки, заменяют парно с обеих сторон. Замену колодок желательно также совместить с заменой дисков.

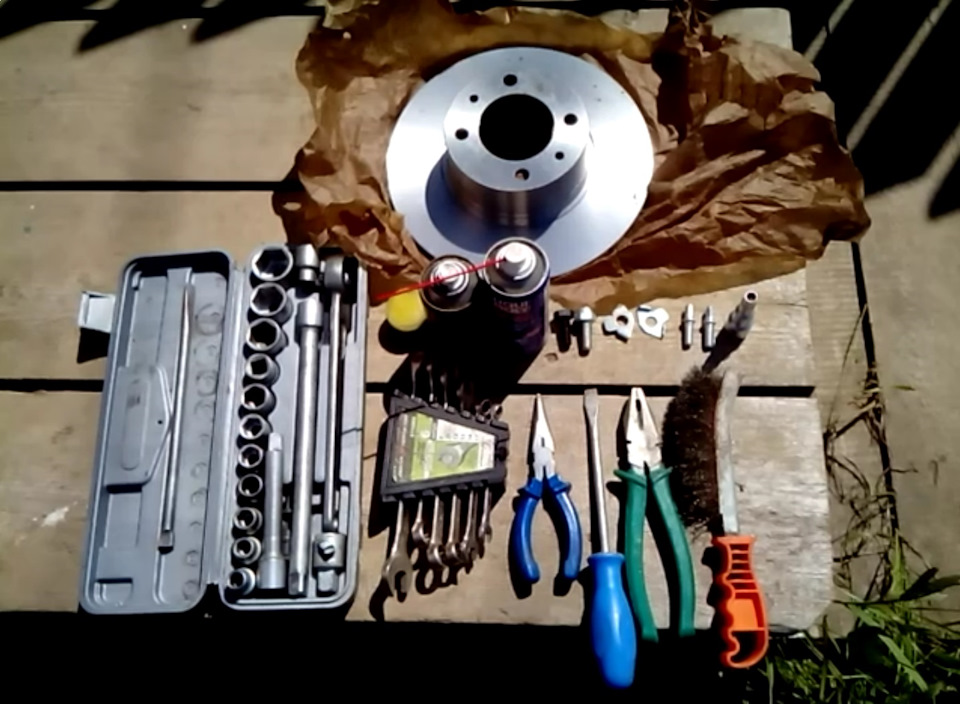

Для работы нам понадобятся:
— Новые тормозные диски
— Запасной набор направляющих штифтов, болтов крепления суппорта, стопорных пластин
— Торцевая головка на 7 (8, 12) и на 17
— Монтажная лопатка или большая отвертка, молоток, деревянный брусок
— Металлическая щетка, наждачная бумага
— Медная или графитовая смазка
— WD-шка или другой аналог
— Газовая горелка

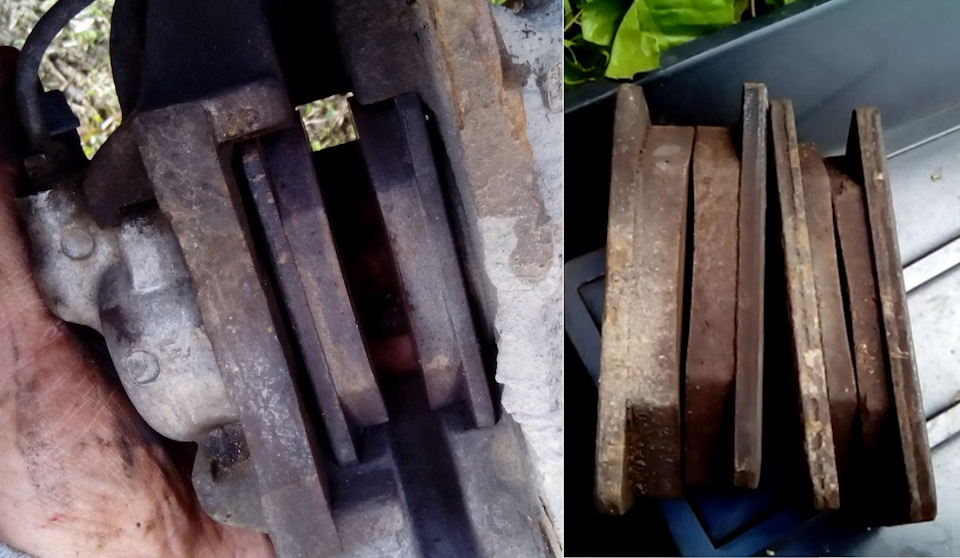

Итак, вывешиваем и снимаем переднее колесо, надежно фиксируя автомобиль, отжимаем колодки от тормозного диска или снимаем их, предварительно пометив расположение.

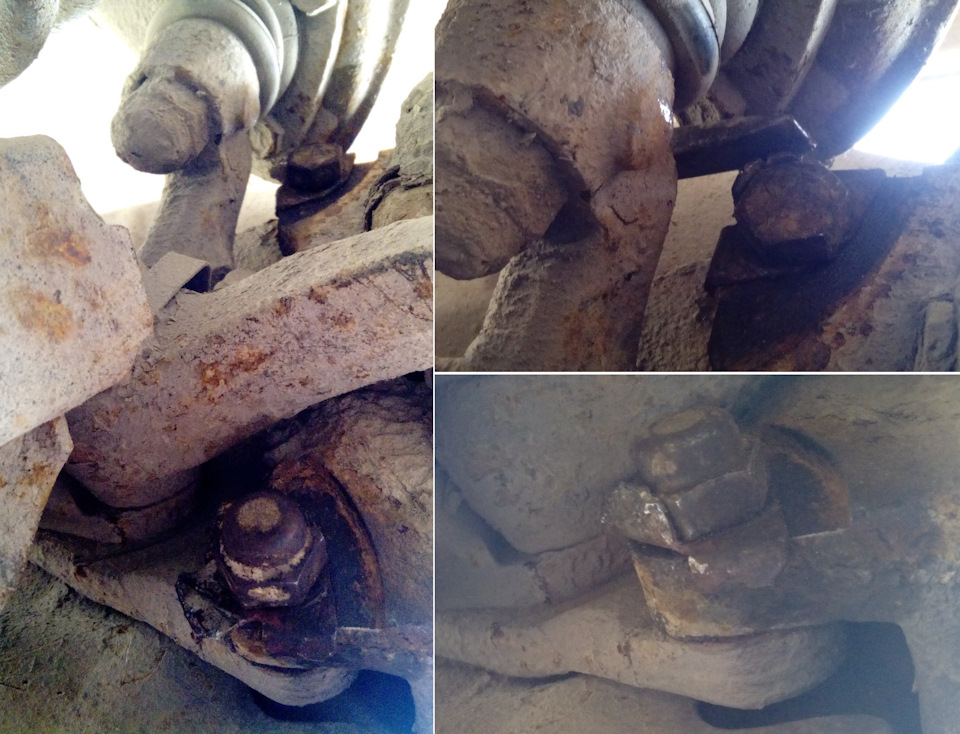

Отгибаем стопорные пластины двух болтов крепления суппорта к поворотному кулаку. Выворачиваем болты и снимаем пластины.

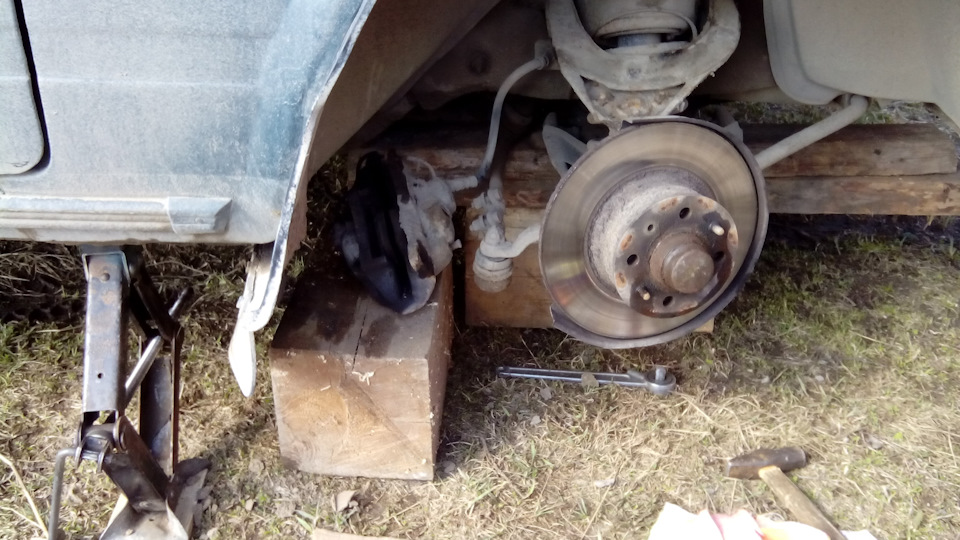

Снимаем суппорт и отводим его в сторону, подвешиваем или кладем на брусок так, чтобы он не висел на тормозном шланге.
При этом, следует избегать случайного нажатия на педаль тормоза, дабы исключить выдавливание поршеньков из тормозных цилиндров.

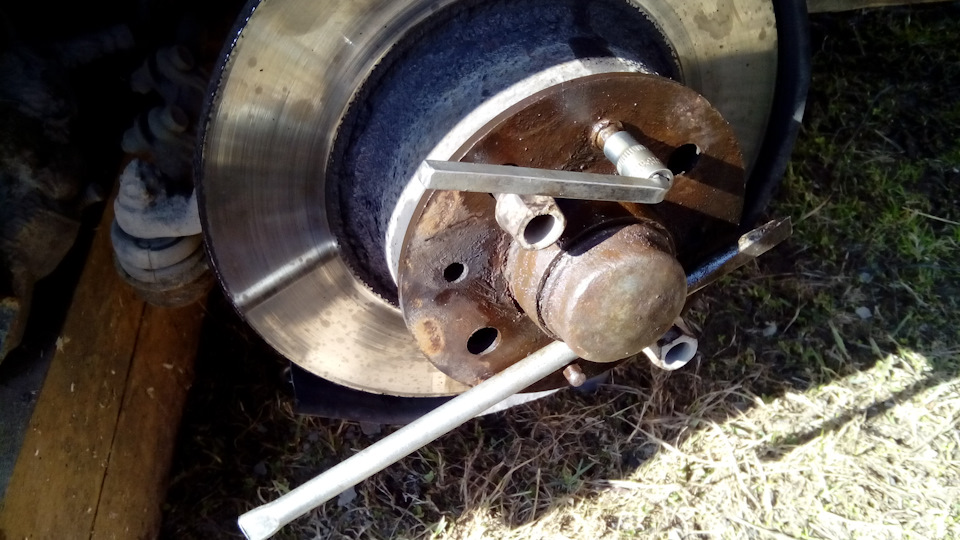

Зачищаем головки штифтов, обрабатываем "жидким ключом". Вворачиваем в ступицу один из болтов крепления колеса. Удерживая ее от проворачивания лопаткой, отворачиваем два направляющих штифта, выворачиваем болт.

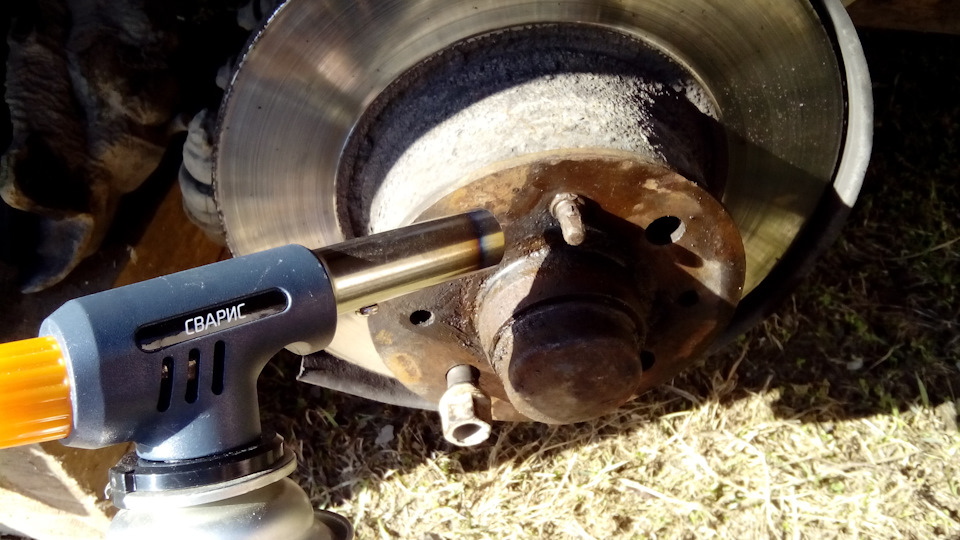

Если штифты не поддаются, то их можно нагреть газовой горелкой или другим способом.
С помощью лопатки и молотка осторожно снимаем дистанционное кольцо. А затем осторожно выбиваем тормозной диск с посадочного места.

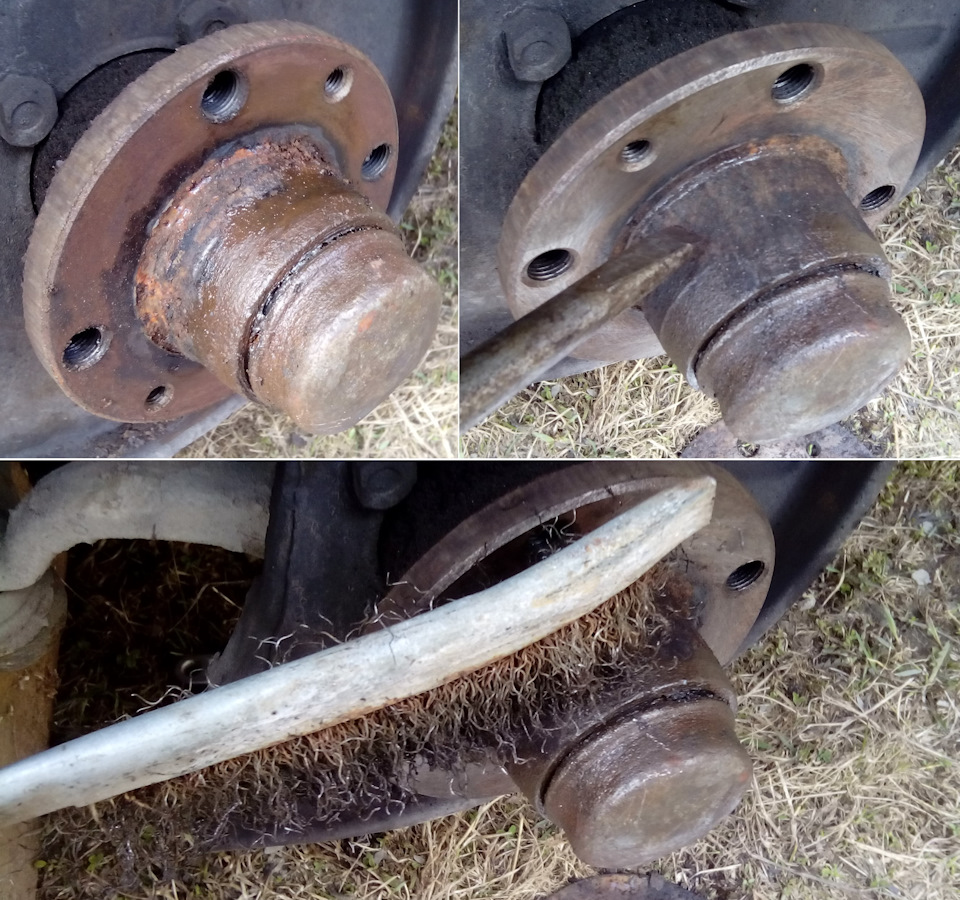

Перед установкой новых деталей тщательно зачищаем привалочные поверхности от ржавчины и окалины, так как малейшая частица, попавшая между деталями, может вызвать биение диска и вибрацию.
При сборке, для предотвращения коррозии, можно смазать прилегающие поверхности деталей и резьбу штифтов медной или графитовой смазкой, только чтобы она не попала на рабочие поверхности.

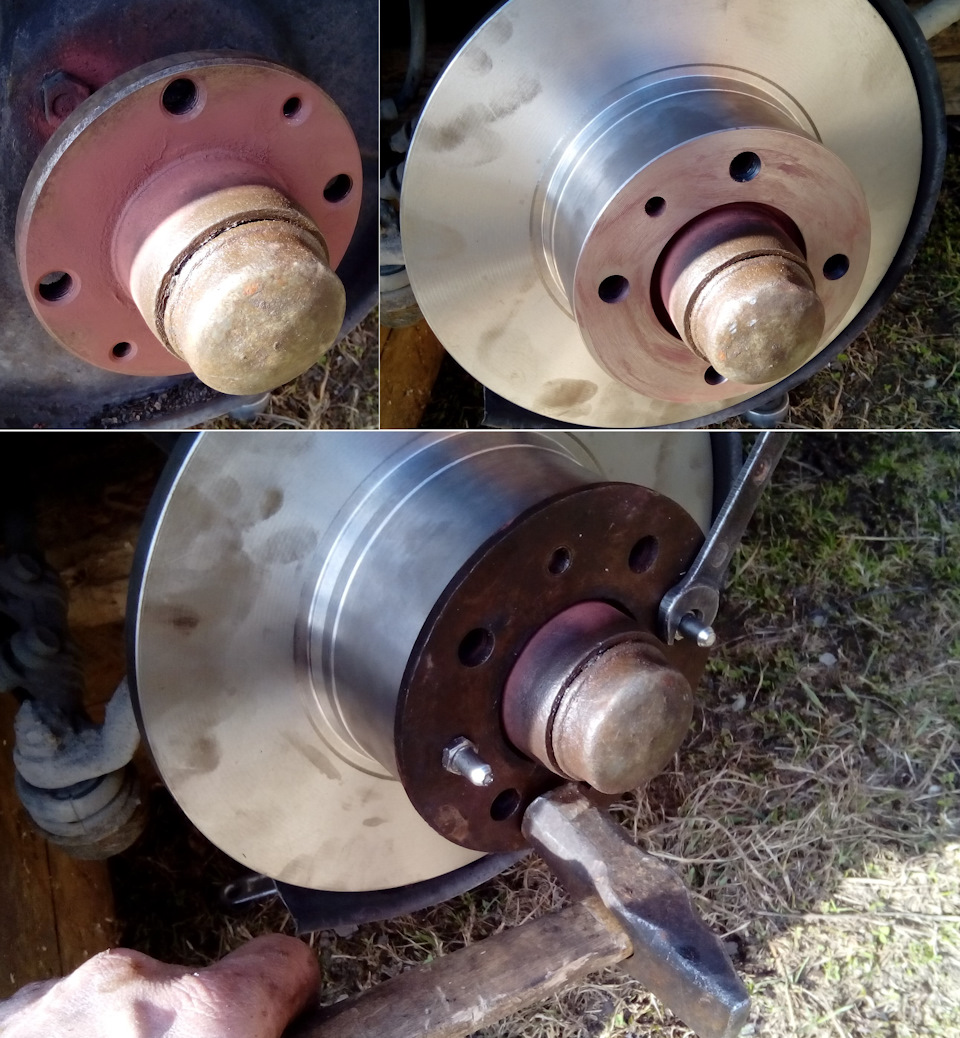

Ставим новый диск на место, при наличии защитной смазки предварительно смываем ее с рабочих поверхностей.
Затем ставим дистанционное кольцо и заворачиваем направляющие штифты, простукивая диск через брусок.
Устанавливаем суппорт на место, болты со "слизанными" гранями и отслужившие стопорные пластины, при необходимости, заменяем на новые. Момент затяжки болтов 3,0-3,7 кгс*м. Не забываем подогнуть стопорные пластины.
Следует учитывать, что первое время во время притирки колодок к диску эффективность тормозов будет снижена.
Небольшое видео процесса:
Как поменять тормозной диск на передних колесах ВАЗ 2110, 2111, 2112.
Внимание! Толщина невентилируемого тормозного диска должна быть не менее 10,8мм, а вентилируемого 17,8мм. Если толщина тормозного диска меньше, то его нужно заменить.
Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.
Если на поверхности тормозного диска есть сколы, задиры, борозды, которые препятствую эффективному торможению и увеличивают износ колодок, то его нужно заменить. Также можно проточить и прошлифовать диск. Делается это в специализированной мастерской. Проточку проводят с обеих сторон диска на одинаковую глубину. При этом нужно проследить, чтобы толщина диска не была меньше допустимой.
Процедура снятия
1. Снимаем нужное колесо и тормозные колодки.
2. Откручиваем 2 болта крепления направляющей колодок к поворотному кулаку и снимаем тормозной механизм в сборе. При этом не отсоединяем его от колесного цилиндра.
3. Подвешиваем снятый тормозной механизм к пружине передней подвески. Не перекручивайте и не натягивайте тормозной шланг.
4. Очищаем диск от грязи и наносим WD-40 на соединения диска со ступицей и на направляющие штифты.
5. Откручиваем 2 направляющих штифта и снимаем тормозной диск. Можно сбить его резиновым молотком.
6. Устанавливаем тормозной диск в обратном порядке. Если вы устанавливаете на место старый диск, то нужно напильником снять буртики, которые образовались в процессе износа.
Как снять тормозные диски на автомобилях ВАЗ 2108, 2109, 21099
Тормозные диски передних тормозных механизмов автомобилей ВАЗ 2108, 2109, 21099 снимаем в случае их износа (толщина диска менее 10,8 см), биения (диск был перегрет и его повело), механического повреждения (риски, забоины, деформация) и при замене подшипников ступиц передних колес.
В случае замены тормозных дисков необходимо менять их парой, сразу в обоих тормозных механизмах передних колес. При замене дисков автоматически заменяем передние тормозные колодки. Таким образом, предотвращается занос автомобиля при торможении из-за неравномерности торможения.
Необходимые инструменты, приспособления и запчасти
— Торцевой или накидной ключ на «17»
— Накидной ключ на «7»
— Проникающая жидкость ВД-40
— Два новых тормозных диска и две пары новых тормозных колодок (при необходимости замены)
Подготовительные работы
— Поддомкрачиваем и снимаем одно из передних колес
— Очищаем тормозной механизм переднего колеса от загрязнения
Снимаем тормозной диск автомобилей ВАЗ 2108, 2109, 21099
1. Снимаем суппорт.
Необходимо вывернуть ключом на «17» два болта крепления суппорта к поворотному кулаку и снять суппорт с тормозного диска. Подробнее: «Как снять суппорт на ВАЗ 2108, 2109, 21099». Снятый суппорт подвешиваем на проволоке за пружину передней подвески так, чтобы тормозной шланг, идущий к цилиндру был не натянут.
Демонтируем суппорт с поворотного кулака
2. Снимаем тормозной диск.
Очищаем металлической щеткой посадочное место диска на ступице, обрабатываем его ВД-40. Отворачиваем накидным ключом на «7» два направляющих штифта, крепящих тормозной диск. Если штифты не отворачиваются, слегка обстукиваем их молотком и поливаем ВД-40. Снимаем сам тормозной диск, сдвигая его на себя со ступицы переднего колеса. Если не сдвигается, обстукиваем его сзади через деревянную проставку молотком (удары молотком по рабочей поверхности диска допускаются только в случае последующей его замены).
Отворачиваем направляющие штифты
Аналогично снимаем другой тормозной диск.
Перед установкой диска на ступицу необходимо очистить ее металлической щеткой от загрязнения и ржавчины. Можно смазать посадочное место под отверстие диска на ступице пластичной смазкой.
Примечания и дополнения
— Необходимо соблюдать осторожность при обращении с рабочей поверхностью снятых или новых тормозных дисков и тормозных колодок. Недопустимо их замасливание и повреждение. Замасливание можно убрать чистой тряпкой смоченной уайт-спиритом.
— В тормозной системе автомобилей ВАЗ 2108, 2109, 21099 допускается установка перфорированных тормозных дисков с повышенным отводом тепла от рабочих поверхностей вместо штатных.
Замена тормозного диска на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!
Тормозной диск – он выполнен в форме круга, при торможении тормозной диск нагревается от 350-750 градусов Цельсия, может и больше если автомобиль постоянно тормозит и всё это происходит в сильную жару и на сильных тормозных колодках, но всё же со временем диск изнашивается как и любая другая деталь и появляется необходимость его менять, делать это нужно обязательно а иначе тормозить автомобиль с каждым днём будет всё хуже и хуже.
Примечание!
Для замены диска, вам нужно запастись: Обязательно набором гаечных ключей, кокой либо смазкой наподобие WD-40 или ей самой, а так же металлической линейкой либо же ещё что ни будь наподобие неё, потому что на глаз определить толщину старого тормозного диска вы не сможете, а диск нужно заменять только в том случае если его толщина стала меньше 10.8 мм., кроме этих приспособлений нужно ещё взять молоток (Желательно резиновый) и надфиль (Надфиль берётся в случае если диск у вас окажется нормальным, и вы его будете снова устанавливать на своё место, но об этом чуть позже)!
Краткое содержание:
Где находится тормозной диск?
На наших автомобилях присутствует только лишь два диска, оба они находятся в передней части автомобиля, сзади же установлены барабанные тормоза многие автовладельцы смущаются то что на заднюю часть автомобиля не устанавливают дисковые тормоза, по сути автомобиль действительно останавливался быстрее бы но и замена дисков была ба по накладнее, поэтому инженеры работающие на ВАЗЕ решили не применять диски на задних колёсах а оставить их только лишь на передних, более подробное местонахождение тормозных дисков смотрите на фото ниже на котором изображён только лишь один диск и он указан стрелкой:
Когда нужно заменять тормозной диск?
Во-первых когда что то случается с диском и тем самым он приходит в негодность, то первое что вы начнёте ощущать так это то что машина будет хуже останавливаться, во-вторых возможно будет заметно биение при торможение в передней части (Обычно в этом случае бьёт слишком изношенный тормозной диск), а так же диск нужно менять если на нём начали появляться различного рода дефекты, к примеру трещины, глубокие сколы и т.д., кстати некоторые небольшие дефекты можно убрать в автомастерской, сейчас некоторые автомастерские занимаются протачиванием диска в этом случае лишний (Дефектный) слой металла у тормозного диска стирается и вместо дефектного слоя остаётся новый и диск подлежит дальнейшему использованию (Данную процедуру можно только проводить на толстом диске, если хотите узнать почему, читайте рубрику « Примечание! » ниже)
Примечание!
Не в коем случае нельзя эксплуатировать автомобиль если толщина у тормозного диска стала меньше 10.8 мм, разрешается только доехать до автомастерской или же до гаража и поменять диск на новый, потому что когда толщина у диска становиться маленьком он намного сильнее становится подвержен тому, что на его корпусе скоро пойдет трещины и т.д., в связи с этим диск может просто не выдержать нагрузки и тем самым лопнуть, тем самым тормоза на том колесе где у вас находился диск полностью пропадут.
Как заменить тормозной диск на ВАЗ 2108-ВАЗ 21099?
Снятие:
1) Для замены диска, вам нужно будет сперва снять колесо с автомобиля и поставить под задние колёса либо противокатные упоры, либо же кирпичи, или же просто поставить автомобиль на ручник чтобы он никуда не укатился. (О том как снять колесо, см. в статье под названием: «Замена колёс на автомобиле»)
Примечание!
Когда колесо будет снято, при помощи линейки проверьте толщину диска в случае если она будет ниже 10.8 мм, то диск нуждается в замене, но если же она будет ненамного выше к примеру 12.0 мм, то в этом случае менять или же не менять диск решать только вам, но до критической отметки в такой ситуации он дойдёт не за очень долгое время! (Обязательно проверяйте толщину у диска, как миниму в трёх местах)
2) Теперь загляните под суппорт, сзади вы увидите (Указаны стрелками) два болта которые будут его крепить к поворотному кулаку, так вот эти болты вам нужно будет полностью вывернуть и тем самым снять тормозной суппорт с автомобиля, вить не сняв его вы сможете снять сам диск с автомобиля.
Примечание!
Когда болты которые удерживают суппорт будут откручены а сам суппорт снят, то вы первым делом увидите то что к суппорту подведён какой то шланг и тем самым полностью суппорт снять не сможете, так вот этот шланг не нужно откручивать и снимать полностью тормозной суппорт с автомобиля, вы просто найдите у себя в гараже или же в машине тряпку, или же какую ни будь проволоку и с их помощью подвести суппорт за пружину телескопической стойки, как показано на маленьком рисунке выше!
3) После этой операции, вам нужно будет взять в руки смазку WD-40 или же что наподобие неё и нанести её на направляющие штифты (Указаны красными стрелками), и на ту часть где сам диск соединяется со ступицей (То место где тормозной диск соединяется со ступицей, указано четырьмя синими стрелками).
Примечание!
Данная смазка наносится лишь для того, чтобы вывернуть направляющие штифты да и снять сам диск со ступицы было куда легче, потому что время от времени на всех местах в автомобиле образуются ржавчина в особенности ржаветь первым делом начинает то что находится ниже и имеет хоть какой то контакт с дорожной грязью, а что у на имеет контакт (В особенности зимой) с дорожной грязью? Конечно же это днище автомобиля и тормозная система, поэтому и нужно мазать при помощи смазки все эти места которые выше на фото указаны стрелками!
4) Так вот когда направляющие штифты вы промажете смазкой, возьмитесь в руки гаечный ключ или же удлинитель с накидной головкой и полностью выверните оба этих штифта и отложите их после этого в какую ни будь коробку, чтобы не потерялись или же положите в машину.
5) И в завершение операции, возьмитесь обоими руками за диск и попытайтесь дергав за него снять его с автомобиля, но по сути этот способ бессмысленный поэтому если у вас есть резиновый молот или же что наподобие его (В принципе и обычный молоток подойдёт, только им бить нужно аккуратнее не сломав сам диск), возьмите его в руки и крутя тормозной диск по кругу, ударяйте молоток с обратной стороны диска в разных по нему местам чтобы он сперва в одной части немного сошёл со ступицы, затем немного в другой и так далее, таким образом вы и снимите диск с автомобиля.
Примечание!
Не надо изо всех сил колотить молотком только лишь по одному месту на диски, это будет бессмысленно, поэтому обязательно его крутите!
Установка:
Устанавливается новый диск на своё место, в обратном порядке снятию.
Примечание!
В том случае если вы повторно будете устанавливать старый диск, то обратите внимание на то что на его краях образовался буртик, этот буртик нужно будет вам убрать при помощи напильника и тем самым сделать диск ровным!
Дополнительный видео-ролик:
Более подробно о том как заменить диск на автомобиле, смотрите в видео которое выложено ниже:
