Панель приборов — снятие и установка
1. Снимите провод массы с аккумулятора. Предупреждение! После отсоединения аккумулятора подождите как минимум 1 минуту для того, чтобы разрядились конденсаторы системы управления подушкой безопасности.
2. Снимите рулевое колесо.
3. Отсоедините провод с воздушной подушки безопасности.
4. Снимите переключатели стеклоочистителя и поворотов.
5. Снимите замок зажигания.
6. Снимите блок управления иммибилайзером.

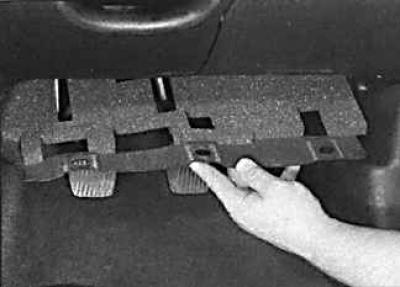

7. Со стороны водителя снимите отделку нижней части панели приборов.
8. Отсоедините и снимите воздуховод.
9. Снимите радиоприемник.
10. Снимите блок управления отопителем.
11. Снимите воздуховоды.
12. Снимите вещевой ящик.
13. Снимите центральную консоль.
14. При наличии, снимите подушку безопасности со стороны пассажира.
15. Снимите внутреннюю отделку передних стоек.
16. Из-под панели снимите крышку, закрывающую трубопроводы охлаждающей жидкости.

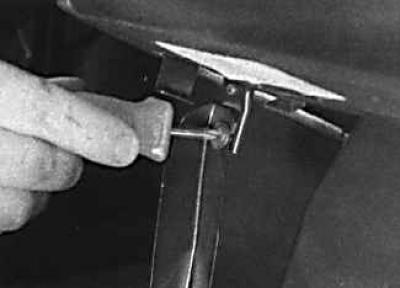

17. С передней части панели снимите сопла подачи воздуха к ветровому стеклу.
18. Снимите боковые отделки ниш для ног.
19. Снимите воздуховоды отопления левой и правой стороны.

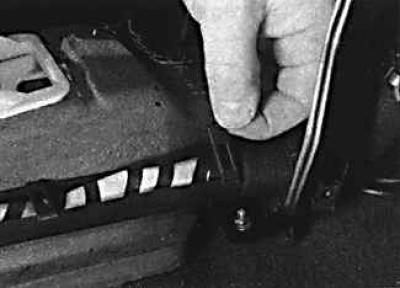

20. Отсоедините скобы крепления жгута проводов к кронштейну.

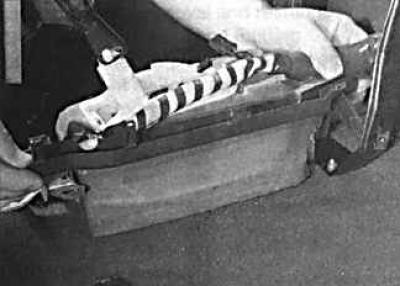

21. Поднимите жгут проводов из кронштейна.

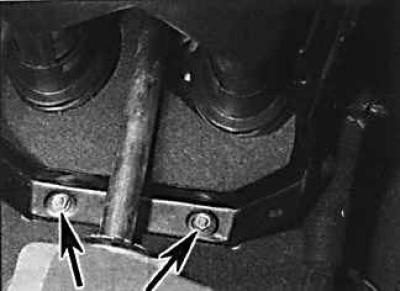

22. Отвинтите нижние (стрелки) и верхние винты крепления кронштейна жгута проводов, расположенного под панелью приборов.
23. Отсоедините электрический разъем жгута проводов, расположенный с правой стороны моторного отсека.

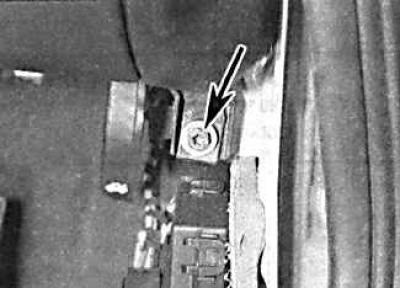

24. Отвинтите болт и отсоедините шину заземления от основания передней стойки. Также отсоедините шину заземления от кронштейна рулевой колонки.
25. Снимите гидравлический модулятор системы ABS, затем отсоедините электрический разъем жгута проводов и извлеките жгут в салон автомобиля.
26. Снимите крышку блока с плавкими предохранителями, отвинтите болт и снимите блок.
27. Отвинтите болты, крепящие панель приборов к перегородке моторного отсека и снимите ее вместе с электрическими проводами.
Снятие приборной панели (может, кому-нибудь поможет)
Тут все очень просто. Попробовав раз, ем. ну то есть легко делаю и сейчас!
Сначала смотрим на нашу красивую, еще не тронутую нами панель, и думаем: "Мля, ну и дела. "
Потом начинаем.
Все винтики для крестовой отвертки!
Откручиваем винтики для снятия кожуха рулевой колонки (их всего 5)
Снимаем кожух.
Затем аккуратненько откручиваем два винтика вот в этих местах:
Снимаем вот эту штучку (не знаю, как она называется)
Теперь начинается мое самое нелюбимое, а именно работа с пластиковыми деталями салона.
Аккуратно, именно АККУРАТНО маленькой плоской отверткой, или чем нибудь подобным, снимаем решетки обогревателя:
по центру
слева
сначала снимаем блок управления оптикой
потом решетку
что мы видим: 4 винтика, для снятия этих панелей. на каждую по 2
отвинчиваем их, и без проблем снимаем центральную панельку, но для снятия левой панельки нужно осторожно сдвинуть разъем блока управления оптикой вниз
для снятия приборки осталось открутить еще 2 винтика
Теперь отпускаем рулевую колонку максимально вниз (если ранее этого не сделали), немного тянем приборную доску на себя для выхода из разъемов с тыльной стороны, и отодвигаем немного вправо
отсоединяем еще один разъем от бортовика с обратной стороны
и осторожно снимаем приборку через правую сторону от руля.
вот ее вид с тыльной стороны
вот штекер разъема бортовика
а вот разъем от самой приборной панели, от которой она и выдергивалась
после ремонта, или колхоза, ну или взятия в руки новой панели, устанавливаем ее в обратной последовательности. в любом случае рекомендую проверить ее работоспособность перед окончательной обратной установкой. просто поставив ее на свое место, заводим двигатель, проверяем работу тахометра, указатель уровня топлива и температуры, работу экранчика пройденного расстояния, а так же работу всех лампочек и т.п. у меня, вроде как, все заработало
мне для работы понадобились всего одна крестовая отвертка и одна тоненькая плоская.
P.S. ссори за качество фото
Снимаем панель приборов — Vectra B — Опель Клуб Первый Российский
Снимите радиоприемник. Снимите блок управления отопителем. Снимите воздуховоды.
Как снять щиток приборов опель вектра б
Снимите вещевой ящик. Снимите центральную консоль. При наличии, снимите подушку безопасности со стороны пассажира. Снимите внутреннюю отделку передних стоек. Из-под панели снимите крышку, закрывающую трубопроводы охлаждающей жидкости.
Панель приборов
С передней части панели снимите сопла подачи воздуха к ветровому стеклу. Снимите боковые отделки ниш для ног. Снимите воздуховоды отопления левой и правой стороны. Отсоедините скобы крепления жгута проводов к кронштейну.
Поднимите жгут проводов из кронштейна. Отвинтите нижние стрелки и верхние винты крепления кронштейна жгута проводов, расположенного под панелью приборов. Отсоедините электрический разъем жгута проводов, расположенный с правой стороны моторного отсека.
Отвинтите болт и отсоедините шину заземления от основания передней стойки. Также отсоедините шину заземления от кронштейна рулевой колонки. Снимите гидравлический модулятор системы ABS, затем отсоедините электрический разъем жгута проводов и извлеките жгут в салон автомобиля. Снимите крышку блока с плавкими предохранителями, отвинтите болт и снимите блок.
Снятие приборной панели Opel vectra B
Отвинтите болты, крепящие панель приборов к перегородке моторного отсека и снимите ее вместе с электрическими проводами. Установка Установка производится в последовательности, обратной снятию. Меняем подсветку приборов Opel vectra B. Как снять панель приборов Опель Вектра. А вопрос встал потому что предыдущий хозяин наверное решил что синяя подсветка смотрится гораздо круче чем заводская, и впихнул в бедную панель синие светодиоды, которые мало того что напрягают глаза, так еще и светят тускло, на что мой отец ругался матом.
снятие приборной панели опель вектра б
А так как человек он у меня военный военно-морской офицер то слушать отборный морской мат снятие приборной панели опель вектра б меня на долго сил не хватило. В один прекрасный день я решил все же исправить ситуацию, посему выкладываю фото-отчет как же все-таки добраться до этих самых таинственных лампочек. Итак, данный отчет посвящен тем, кто в первый раз пытается поменять перегоревшие лампочки и добраться таки до обратной стороны пресловутой приборной панели.
Переходя от слов к делу. Для работы нам понадобится: крестовая отвертка, часовая плоская отвертка, специальные съемники в виде крючков изготовленные из медной проволоки и тонкие пластиковые пластинки чем тоньше, тем лучше в количестве 4х штук я нарезал из какой-то пластиковой крышки :. И так, первым делом нам предстоит самая геморойная процедура — снятие дефлекторов.
Они держаться на 4х защелках. В дело идут 4 пластинки которые вставляются в щель между самим дефлектором и корпусом:. Как правило лампочки в приборной доске служат долго, но не вечно.
Не знаю как другие автолюбители но меня изрядно раздражает, когда что то в автомобиле не работает или работает не.
Приборная панель Опель Вектра: описание значков
Данный фоотоотчет поможет самостоятельно устранить такую поломку как перегоревшая лампочка в щитке приборов. Для этого нам понадобятся:. Вставляем их в щели там где находятся фиксаторы. После снятие решетки, видим два винта, которые нужно выкрутить часовой отверткой Потом без особых усилий снимаем блок управления фар Такую же процедуру, со снятием решетки, проделываем и с другим дефлектором Откручиваем винты, которые крепят воздуховод.
Снимаем панель приборов
Отковыриваем две заглушки на рулевой колонке, и откручиваем болты. Теперь нужно снять разъем, который подключен к дефлекторудля этого нужно нажать на защелку, которая указана красной стрелкой на рисунке.
Рассоедините электрический разъем, промаркировав кабели с целью облегчения сборки.
Попробую объяснить простым языком: В редукторе же, у последней металлической шестерёнки есть ограничитель, благодаря которому у стрелки есть крайнее левое и крайнее правое положения. Так вот крайнее левое положение стрелки ноль должно попасть чётко на то положение этой маленькой шестерёнки, которое контроллер может выставить снятие приборной панели опель вектра б, а не между этими положениями.
В противном случае, если крайнее левое положение будет находится, например, посередине между возможными положениями вала двигателя, контроллер будет лихорадочно перемещать стрелку между соседними положениями, безуспешно пытаясь попасть в эту самую середину, что и будет выглядеть для нас как то самое дрожание стрелки!
Как снять панель приборов Opel Vectra B. Не работают кнопки бортового компьютера. снимаем панель приборов opel vectra Замена подсветки приборной панели Вектра Б. Сергей Гирич. Views K5 months ago. Снятие Панели Приборов Опель Вектра Б. PRO_ GmdXostik. Views KYear ago. Снятие Панели Приборов Замена Лампочек. Opel vectra b вечная подсветка панели приборов. Александр Трунов. Views 13KYear ago. Колхозим подсветку приборной панели. Как снять панель приборов Опель Вектра. Andrey Ilnickiy. Views 32K3 years ago.
То есть получается, что благодаря этой маленькой трещине наша злосчастная шестерёнка могла временами проворачиваться на валу, что и являлось причиной нашей проблемы, но теперь мы её закрепили и, как я уже сказал выше, осталось лишь правильно собрать мотор, что обычно получается если не с первой, то со второй, максимум с третьей попытки снятие приборной панели опель вектра б достаточно лишь накинуть редуктор с одетой стрелкой на сам мотор и без установки металлического корпуса установить в плату, после чего вставить приборку в свой разъём и проверить, работает.
При включении зажигания стрелка должна еле заметно дёрнуться вниз и снятие приборной панели опель вектра б в своё изначальное положение — если у вас так — то поздравляю, вы всё сделали правильно! Но если она перед этим дёрнулась пару раз или дёргается как и раньше — просто откиньте редуктор, немного поверните стрелку и поставьте его обратно.
Чтобы каждый раз не таскать всё это дело в машину для проверки, можно вытащить из приборки плату и воспользоваться двумя такими контактиками, подав на них вольт от стабилизированного блока питания левый — плюс, правый — земля. В этом случае подача питания эквивалентна включению зажигания: Но можно пойти ещё дальше и сделать вот такую замечательную колодку: По бокам отсчелкиваем черные фиксаторы и отсоединяем панель от декоративного стекла.
Панель приборов
После отсоединения аккумулятора подождите как минимум 1 минуту для того, чтобы разрядились конденсаторы системы управления подушкой безопасности.
Установка
Установка производится в последовательности, обратной снятию.
