Запись 43. Как я передние тормоза менял. Замена передних тормозных колодок. Hyundai Accent. Акцент.

Начну с того, что с покупки автомобиля, я ни разу не занимался передними тормозами. Контроль был. Работ не было. Да и проблем с ними не было собственно. Но так как я уже на них накатал более 20 тыс, было принято решение об их замене. В общем решился. Заказал. Приехали. Выбрал время и погнал.
Домкратим колесо. Снимаем его. Видим

Фото в бортжурнале Hyundai Accent (2G)

Выкрутил руль влево — для удобства( начал с левой стороны)

Фото в бортжурнале Hyundai Accent (2G)

Фото в бортжурнале Hyundai Accent (2G)

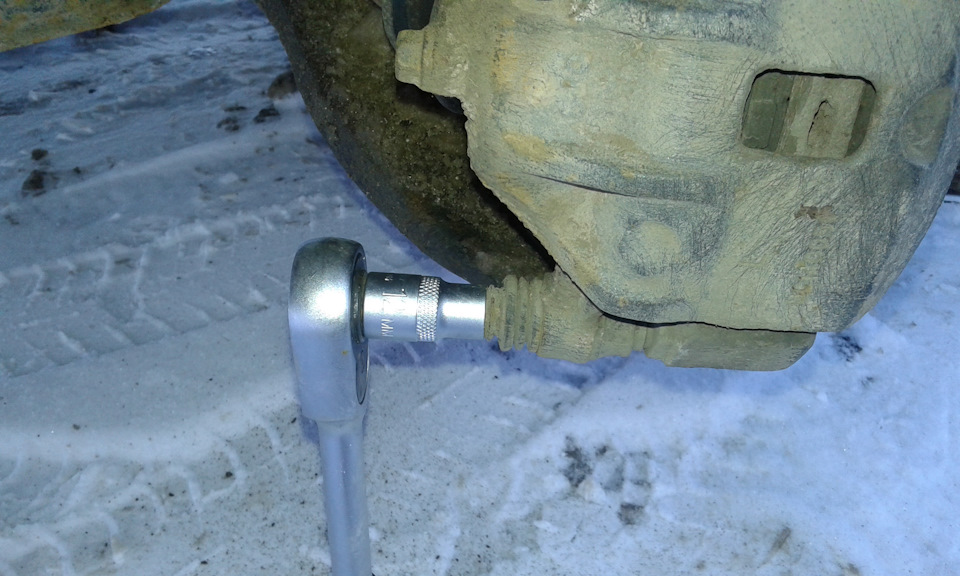

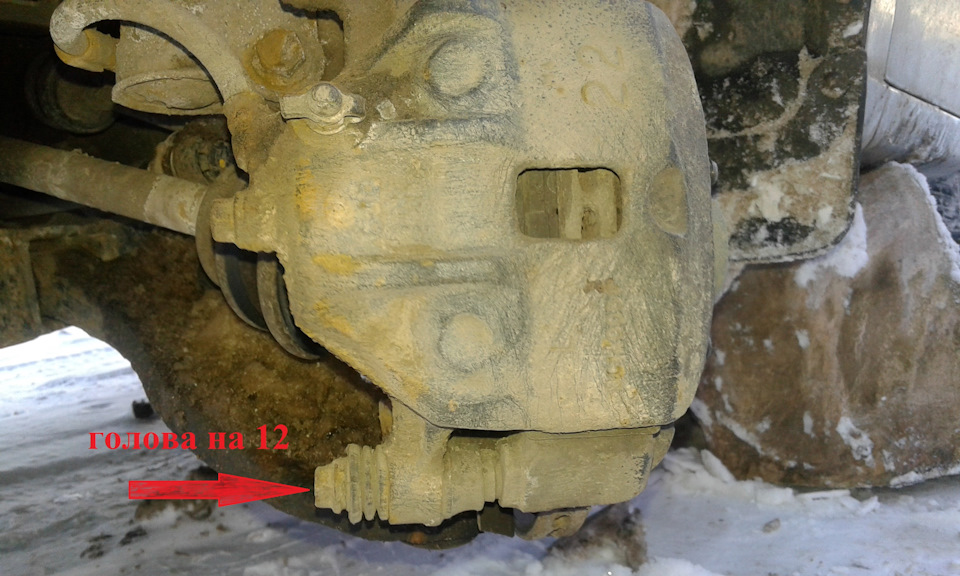

головкой на 12. Вынимаем болт крепления и откидываем суппорт вверх. Можно его там закрепить на проволоку, что бы не мешался и не падал.
Вынимаем старые колодки. Сложного ничего нет в этом. Главное не ПРО е ТЕРЯТЬ пружины, ну или скобы,

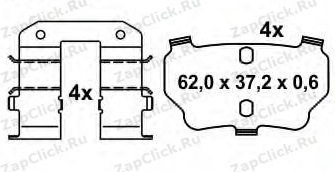

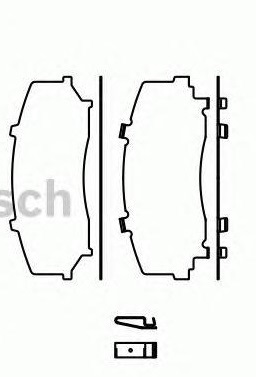

Фото в бортжурнале Hyundai Accent (2G)Слева скоба, справа пластина антискрип

кому как удобнее. Они там сверху и с низу. Так же с внешних сторон колодок есть, так называемые пластины антискрип

Фото в бортжурнале Hyundai Accent (2G)

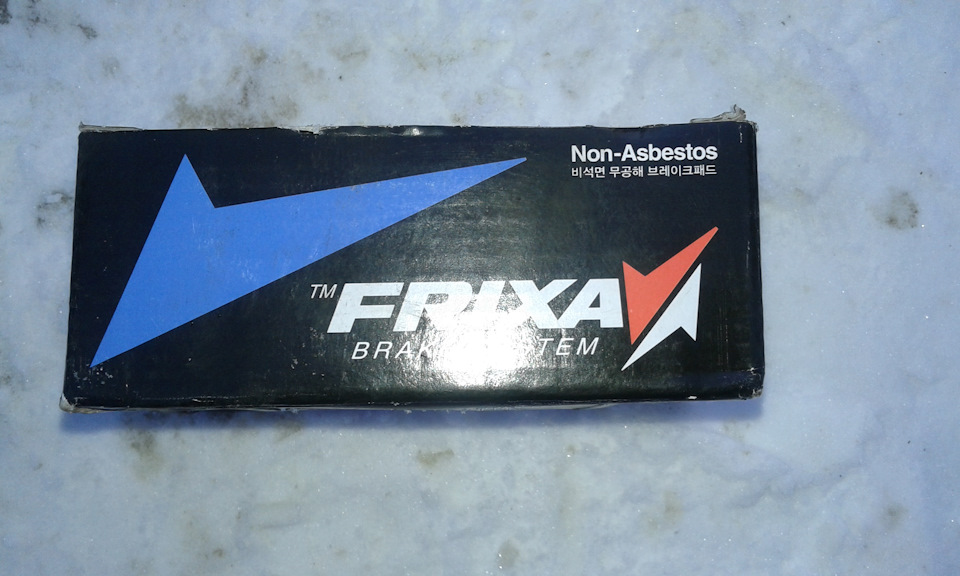

Берем новые колодки.

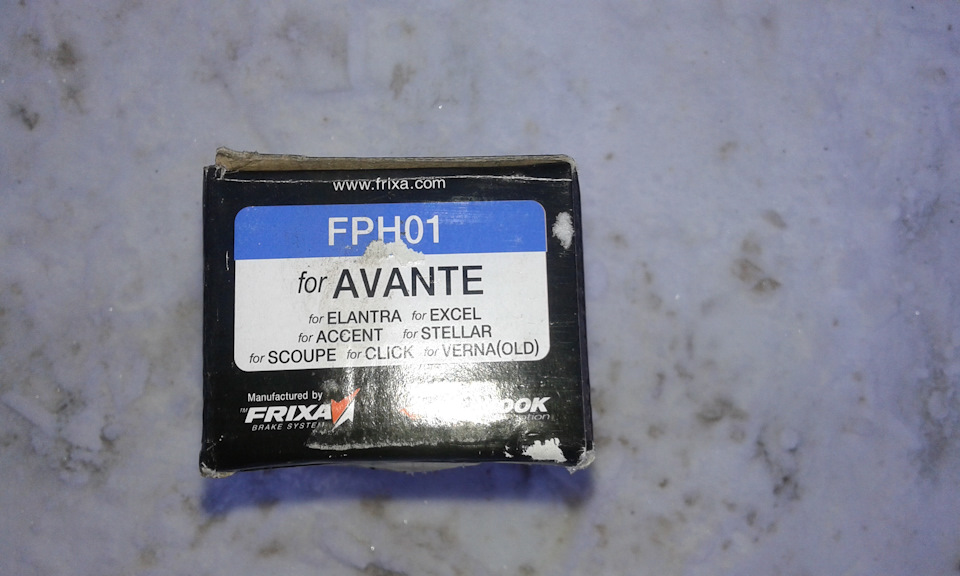

Запчасти на фото: FPH01, 540871. Фото в бортжурнале Hyundai Accent (2G)

Фото в бортжурнале Hyundai Accent (2G) Фото в бортжурнале Hyundai Accent (2G) Запчасти на фото: FPH01. Фото в бортжурнале Hyundai Accent (2G)

Ну, соотвецтвенно сравниваем, без этого тут никак.

Фото в бортжурнале Hyundai Accent (2G) Фото в бортжурнале Hyundai Accent (2G) Фото в бортжурнале Hyundai Accent (2G)

Фото в бортжурнале Hyundai Accent (2G)

Колодки более толстые. Потому суппорт не встает на место. Для этого необходимо немного утопить поршень. Я это делал так.

Фото в бортжурнале Hyundai Accent (2G)

Потихоньку нажимал. Шло тяжеловато, То ли от того, что в первый раз, то ли от того что очковал что то сломать или погнуть. Так же не забываем в это время следить за уровнем тормозной жидкости в бачке (под капотом). Поршень утапливается, уровень жидкости поднимается. Некоторые откачивают немного, что бы через края не полилась. Я это не делал. Т.К. не хватило толку снять фильтр с боченка. Да и не понадобилось. После замены уровень чуть залез за MAX. Не критично.

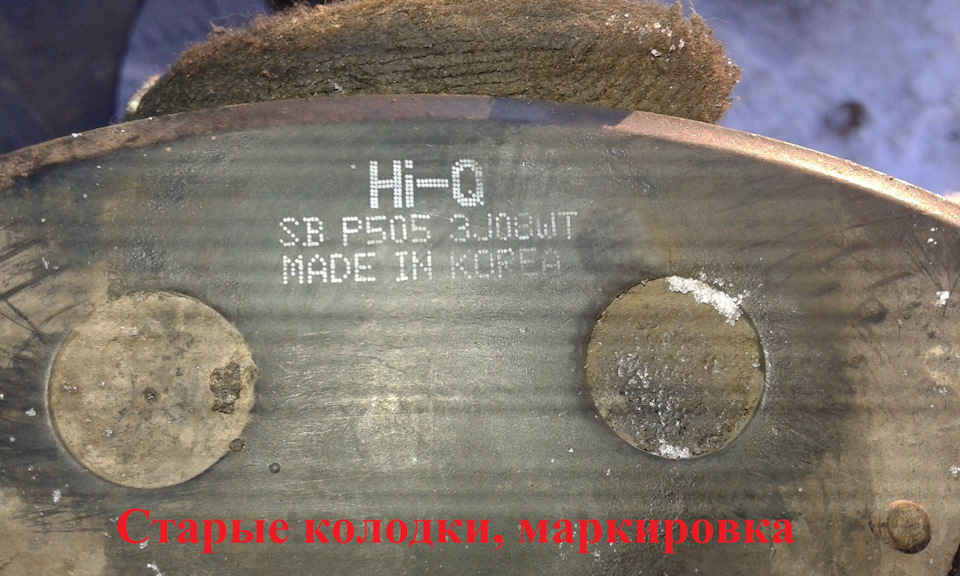

Вот что стояло.

Фото в бортжурнале Hyundai Accent (2G)

Не знаю, сколько на них катались до меня. В общем суппорт вернули. Болт на место. Мазать его не стал. Смазка на нем была. Не знаю, правда какая, но цвет моторного масла, светлый такой, Но густоватая. В следующий раз заценю. Колесо тоже на место. С другой стороны проводим те же манипуляции.

Фото в бортжурнале Hyundai Accent (2G)

Вот как проволокой крепил, что бы не мешалось. Крепить надо для того, если планируете сточить буртик. У меня он был 1,5-2 мм на обоих дисках. Стачивал напильником на 3 передаче, минуты по 2 ушло на сторону каждого диска. Итого на диск около 5 минут.

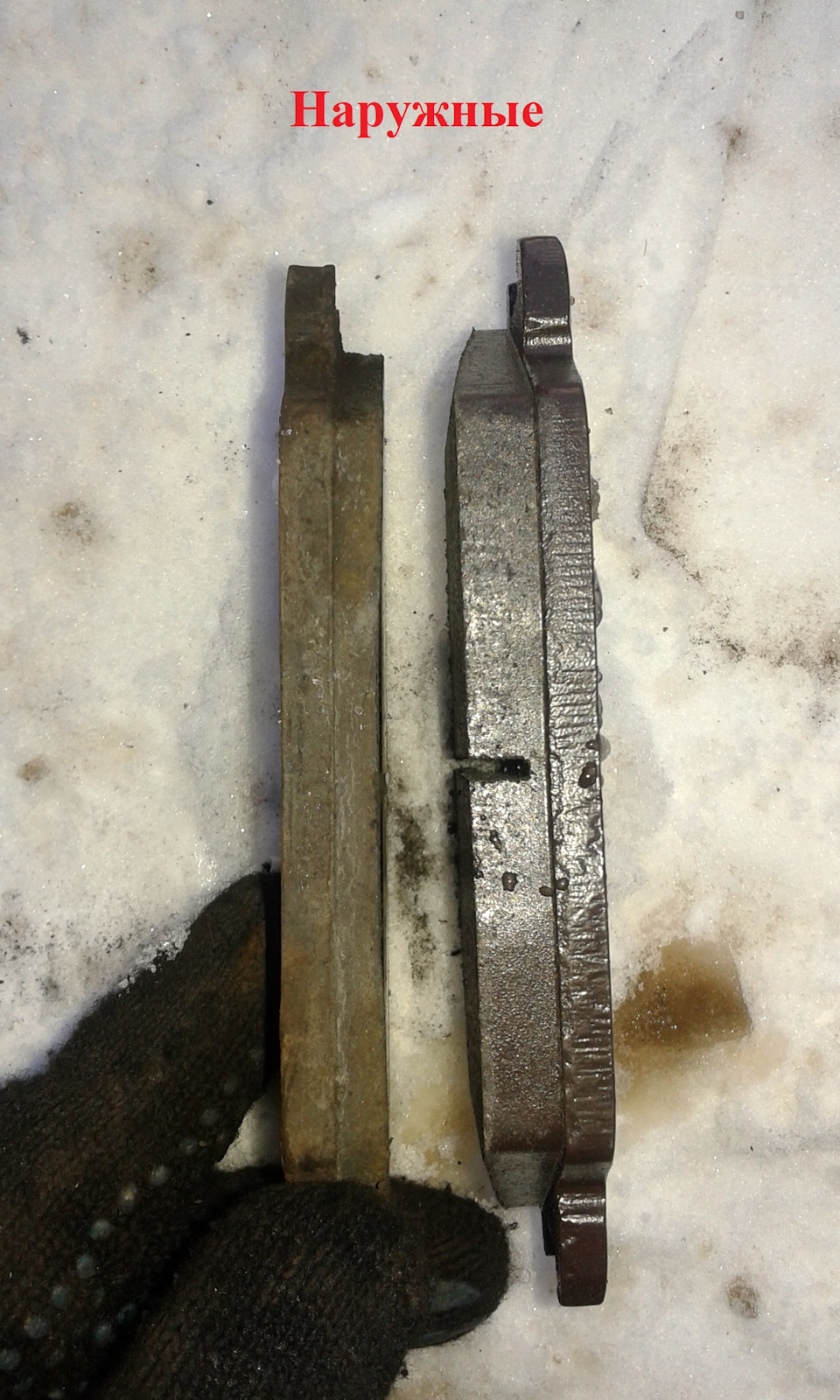

Сравнение колодок правой стороны

Фото в бортжурнале Hyundai Accent (2G)

Фото в бортжурнале Hyundai Accent (2G)

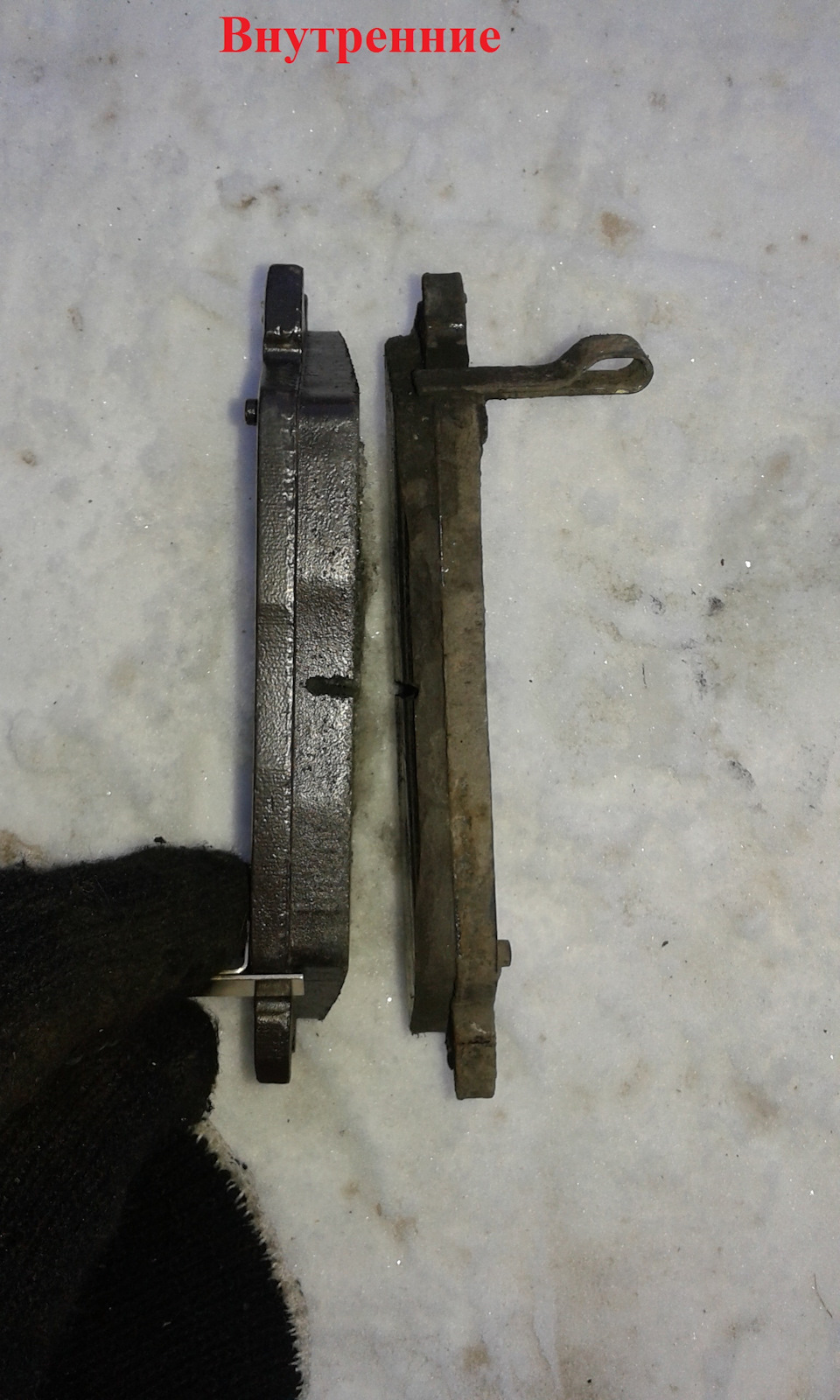

и внутренние.
На все про все ушло минут 40, ну может 50

Описание_______________________Фирма________Код детали_______Цена, руб.
КОЛОДКИ ТОРМОЗНЫЕ ПЕРЕДНИЕ Hankook Frixa FPH01________550,62

___________________________________________________________
Инструмент.
— домкрат
— балонник
— трещетка
— голова на 12
— щетка метал.
— газовый ключ (в моем случае, кто то берет большую отвертку), для утопления поршня.
___________________________________________________________

И у меня вопрос, по поводу пластин антискрип. На сколько мне известно они идут, как правило в комплекте с колодками, но не всегда. Как в моем случае. Где их найти. Партов не могу найти. Кто что посоветует? Просто они у меня в плачевном состоянии. Хотелось бы заменить. Заранее благодарю тех, кто откликнется по моему вопросу.
—————————————————————————————————
Как то так.
Всем Спасибо за внимание. Аккуратнее на дорогах.
—————————————————————————————————

Замена передних тормозных колодок Хундай Акцент

Будем менять передние тормозные колодки на автомобиле Хундай Акцент (Hyundai Accent). Не будем долго лить воду и приступим к работе.

Процесс замены передних тормозных колодок Хундай Акцент

Сначала я хотел бы представить вам схему суппорта передних тормозов

Схема переднего суппорта Хундай Акцент

1. Ключом или головкой на двенадцать, откручиваем нижний болт крепления суппорта.

Откручиваем нижний болт суппорта Хундай Акцент

2. Поднимаем суппорт вверх и закрепляем его. Это можно сделать при помощи проволоки.

Открываем суппорт Хундай Акцент

3. Снимаем накладки на тормозных колодках.

Снимаем накладки на тормозных дисках Хундай Акцент

4. Теперь возьмите плоскую отвертку и аккуратно подковырните и извлеките каждую из колодок.

Извлекаем старые колодки Хундай Акцент

5. Еще желательно очистить направляющие колодок, а так же посадочные места.

1. Устанавливаем новые колодки в посадочные места

Ставим новые колодки Хундай Акцент

2. Дальше нужно утопить тормозной поршень. Сделать это можно с помощью молотка, широкой отвертки, или же с помощью спец инструмента номер которого: 09581–11000.

Совет по работе до второго пункта :

Перед тем как утопить поршень нужно проверить уровень тормозной жидкости. Если она выше отметки максимум нужно немного удалить шприцом.

3. Следующим шагом работы будет установка прокладок

Ставим пластины на колодки Хундай Акцент

4. Последним шагом работы будет закрытие суппорта, и закручивание нижнего болта крепления суппорта.

Замена передних тормозных колодок Хендай Акцент

Интервал замены тормозных колодок зависит от их качества, местности, а также от манеры и стиля езды. Передние колодки чаще приходят в негодность, в среднем на 40-60,000 км пробега. Задние ходят примерно вдвое дольше. Толщина новых тормозных колодок — 12-13 мм., критическим износом колодок считается, когда фрикционные накладки стираются до 2-3 мм. О том, что колодки пора менять, сообщит пронзительный скрип датчика износа.

Видеоматериал

Видео расскажет, как заменить тормозные колодки на автомобиле

Процесс замены

Для замены понадобиться: Балонный ключ

  • Упоры под колеса «башмаки»
  • Опорные стойки
  • Домкрат винтовой
  • Гаечный ключ накидной прямой 14 мм
  • Гаечный ключ рожковый 17 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Плоскогубцы
  • Щетка металлическая

Детали и расходники:

  • Шприц
  • Тормозная жидкости (типа DOT-4, при необходимости)
  • Защитные чехлы направляющих пальцев (при необходимости)
  • Тормозные колодки дисковых тормозных механизмов задних колес
  • Тормозные колодки барабанных тормозных механизмов задних колес

Передние колодки меняются довольно просто и легко, поскольку при разработке Хендай Акцент этот нюанс учли производители и сделали максимально доступным для рядового человека. Рассмотрим пошаговый процесс замены передних тормозных колодок.

Процесс замены тормозных колодок Хендай Акцент

Конечно, все начинается с простого, снятия колеса. При этом, можно мысленно, про себя или если нет никого рядом, укрыть матом шиномонтаж, который затянул болты по самое не могу и конечно не смазав их.

    Демонтируем зажимной механизм суппорта.

Замена передних тормозных колодок Хендай Акцент Если уровень жидкости в бачке гидропривода тормозов и сцепления находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Жидкость необходимо откачать чтобы, при утапливании поршня в рабочий цилиндр, она не вытекла из-под крышки бачка. Замена передних тормозных колодок Хендай Акцент Установите противооткатные упоры («башмаки») под передние колеса. Замена передних тормозных колодок Хендай Акцент Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

Замена передних тормозных колодок Хендай Акцент

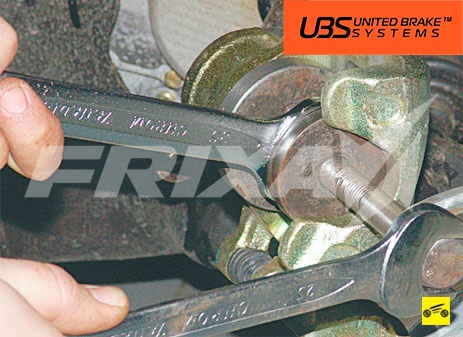

Накидным ключом на 14 мм, отверните нижний и верхний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом на 17 мм. Отведите суппорт в сторону стараясь не повредить тормозной шланг.

Замена передних тормозных колодок Хендай Акцент

Отвёрткой сдвигаем наружную и внутреннюю тормозную колодку по направляющим пластинам, и снимаем их.

Замена передних тормозных колодок Хендай Акцент

Старые и новые задние тормозные колодки.

Замена передних тормозных колодок Хендай Акцент

Вставляем отвёртку в зазор между направляющей колодок и пластиной, и, отжав пластину и снимаем её с направляющей колодок.

Замена передних тормозных колодок Хендай Акцент

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

Замена передних тормозных колодок Хендай Акцент

Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень. Устанавливаем новые тормозные колодки и крепим суппорт.

Выбор колодок

Передние колодки для Accent 2 поставляет компания Genuine Parts (переупаковщик запчастей). Основные же производители колодок — Mando и Sangsin. Согласно отзывам водителей они имеют хорошие характеристики торможения, не скрипят, не портят тормозной диск, и в меру греются. Основной заводской номер передних колодок — 58101-25A10. Также имеются несколько артикулов, которые являются заводской заменой.

Руководства по ремонту Hyundai Accent: замена тормозных колодок тормозных механизмов передних колес

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой.

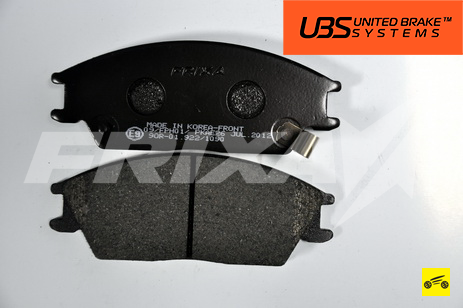

Передние колодки для Huyndai Accent имеют маркировку FPH01.

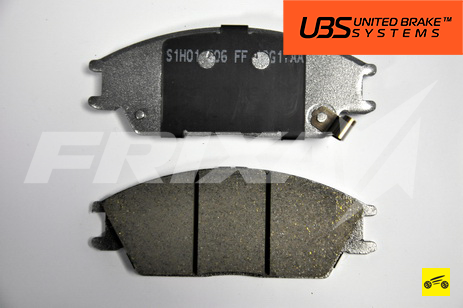

Передние колодки тюнинговой серии S1 для Huyndai Accent имеют маркировку S1H01.


Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости: после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 12» и «на 14», ключ для гаек колес, раздвижные пассатижи или универсальный съемник.

1. Снимите левое переднее колесо.

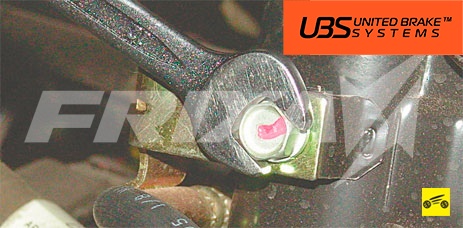

2. Выверните болт крепления кронштейна тормозного шланга к телескопической стойке передней подвески.

3. Выверните болт крепления направляющего пальца суппорта…

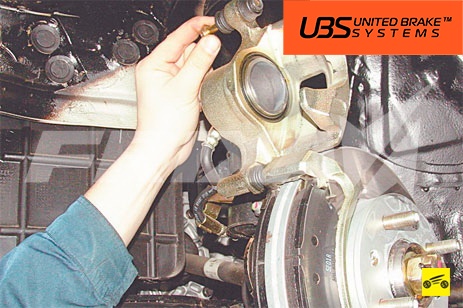

4. …и поднимите суппорт вверх.


5. Снимите тормозные колодки с их направляющих…

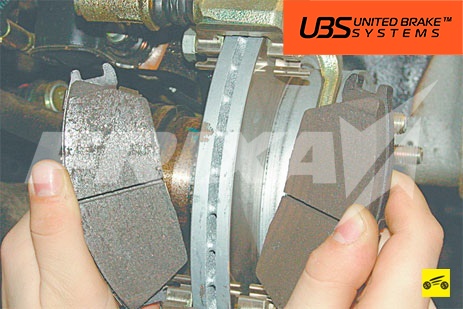

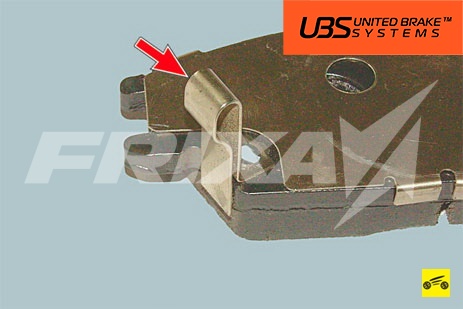

Так выглядят тормозные колодки переднего тормозного механизма: 1 – внутренняя тормозная колодка; 2 – наружная тормозная колодка; 3 – индикатор износа.


6. …и снимите две удерживающие пластины.


7. Снимите с тормозных колодок металлические прокладки.


8. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.


9. …или универсального съемника.

ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальца и штифта, а также перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие палец и штифт суппорта. Для этого…

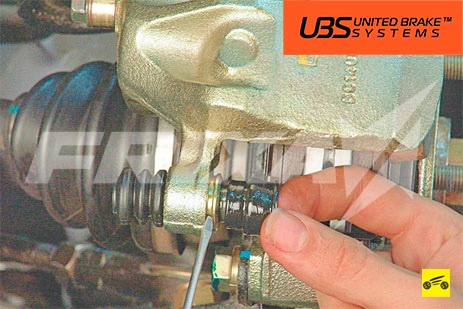

…снимите защитный чехол направляющего пальца…


…и смажьте направляющий палец специальной высокотемпературной консистентной смазкой.

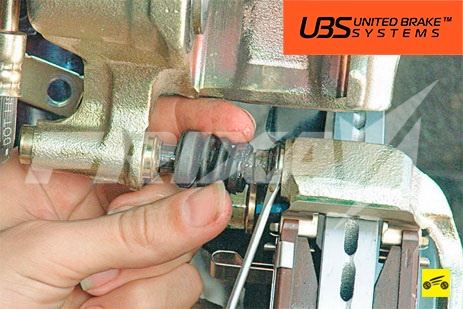

Снимите защитный чехол направляющего штифта…

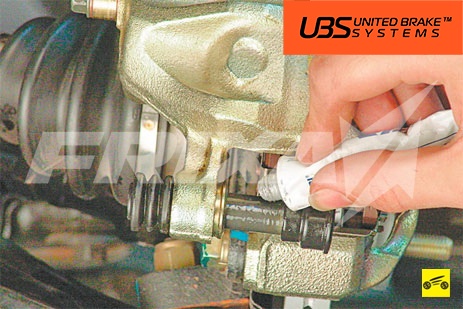

…и, отсоединив суппорт от штифта, смажьте штифт той же смазкой. Установите защитные чехлы в порядке, обратном снятию. Если появились признаки старения резины, замените защитные чехлы направляющих пальца и штифта.

10. Установите удерживающие пластины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию, с учетом следующего:


– тормозную колодку, оснащенную индикатором износа, следует устанавливать со стороны поршня тормозного механизма;

– для исключения самопроизвольного выворачивания болта крепления направляющего пальца суппорта смажьте его резьбу перед установкой анаэробным фиксатором резьбы.

11. Аналогично замените тормозные колодки тормозного механизма правого колеса.

12. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЙ СОВЕТ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что колодки установлены фирменные.

Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью.

Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут
максимально эффективны.
