Предохранители и реле BMW X6 E71, 2008 — 2014

X6 — среднеразмерный кроссовер, выпускаемый немецкой компанией BMW. Он сочетает в себе как признаки внедорожника (полный привод, большие колёса, мощный двигатель), так и признаки купе (скос крыши в задней части кузова). В данном материале мы подробно разберем схемы предохранителей БМВ Х6 1-го поколения в кузове e71/e72: 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

Монтажный блок расположен в правой части моторного отсека. Его исполнение зависит от установленного двигателя.

Схема элементов моторного блока
Мотор N54
№	Назначение	Ток, A
7	Электронасос охлаждающей жидкости	50
Необслуживаемый блок (мотор N55)
№	Расшифровка	Ток, A
1	Модуль управления двигателем (DME)	15
2		20
3	Модуль управления двигателем (DME), заслонка глушителя, привод жалюзи радиатора	15
4	Модуль управления двигателем (DME), форсунки	15
5	Модуль управления двигателем (DME), зажигание	20
6	Модуль управления двигателем (DME), Valvetronic	40
7	Электронасос охлаждающей жидкости	50
Мотор N57, M57
№	Назначение	Ток, A
1	M57: Регулятор давления наддува №1, датчик холла распредвала №1, клапан регулировки давления в магистрали Rail, клапан регулировки количества, дроссельная заслонка	20
	N57: Датчик окислов азота перед катализатором SCR, регулятор давления наддува — ступень высокого давления (изменяемая геометрия турбонаддува), регулятор давления наддува №2 — ступень высокого давления, клапан AGR низкого давления, датчик холла распредвала №1, переключающий клапан байпасной заслонки компрессора низкого давления, клапан регулировки давления в магистрали Rail, клапан регулировки количества, дроссельная заслонка	20
2	M57: Электромагнитный клапан рециркуляции отработанных газов, обогрев системы вентиляции картера двигателя, клапан регулировки жесткости крепления подушки двигателя, переключающий электромагнитный клапан вихревых клапанов, лямбда-зонд перед катализатором, блок управления системой предпускового подогрева, датчик состояния масла	20
	N57: Клапан Wastegate, байпасная заслонка компрессора, электромагнитный клапан рециркуляции отработанных газов, клапан регулировки жесткости крепления подушки двигателя, переключающий электромагнитный клапан вихревых клапанов, лямбда-зонд перед катализатором, блок управления системой предпускового подогрева, датчик состояния масла	20
3	M57, N57: Блок управления двигателем (DDM)	30
4	M57: Привод жалюзи радиатора	30
	N57: Обогрев системы вентиляции картера двигателя, нагрузочное реле SCR, привод жалюзи радиатора, датчик окислов азота за катализатором SCR, транспортирующий насос, модуль подачи SCR, датчик уровня топлива в пассивном баке	10
5	M57, N57: Реле насоса охлаждающей жидкости, переключающий клапан для заслонки рециркуляции воздуха компрессора высокого давления №2, преобразователь давления для перепускного клапана, переключающий клапан заслонки регулировки турбины	10
Силовой необслуживаемый блок
№	Расшифровка	Ток, A
171	→02.2007: Электровентилятор системы охлаждения двигателя	100
	03.2007→: Размыкающее реле электровентилятора, электровентилятор системы охлаждения двигателя (с модулем подключения электрооборудования прицепа)	100
172	Задний токораспределитель (блок предохранителей в багажном отсеке)	100
173	Токораспределитель (блок предохранителей в салоне)	250
504	ActiveHybrid: Разделительное реле	100
176	Бензиновые двигатели (кроме N55), ActiveHybrid: Разгрузочное реле 15 контакта	80
	Дизельные двигатели: Главное реле блока управления двигателем (DDE)	80
	N55: Встроенный модуль питания	100
177	→09.2008: Дополнительный электроотопитель	100
	10.2008→: Дополнительный электроотопитель	80
Двигатели N63, S63, ActiveHybrid
№	Описание	Ток, A
1	→04.2013: Насос охлаждающей жидкости турбонагнетателя, блок управления двигателем (DME)	30
30	05.2013→: Блок управления двигателем (DME), предохранитель: «03»
2	Катушки зажигания, помехоподавляющий конденсатор катушек зажигания	30

В салоне

Монтажный блок находится со стороны пассажира за бардачком. Для доступа к нему необходимо открутить три крепежных винта. Затем выверните винт (1), и опустите вниз держатель предохранителей (2).

Бмв х6 2008г где находится предохранитель освещения

Кроссовер BMW X6 E71 E72 совместил лучшие черты внедорожников бмв (полный привод, большой дорожный просвет, большие колёса, тяговитый двигатель) и купе (сильный скос крыши в задней части автомобиля). Выпускалась данная серия в 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. После этого автомобиль получил рестайлинг и выпускается по сей день под маркировкой кузова F16. В нашей публикации представлена подробная информация о блоках с предохранителями БМВ Х6 e71/72 и реле с их описанием назначения, схемами блоков и фото примерами исполнения. Мы так же выделим предохранители отвечающие за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок в салоне

Блок предохранителей и реле находится под бардачком со стороны пассажирского сидения. Для доступа надо открутить защитные винты.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

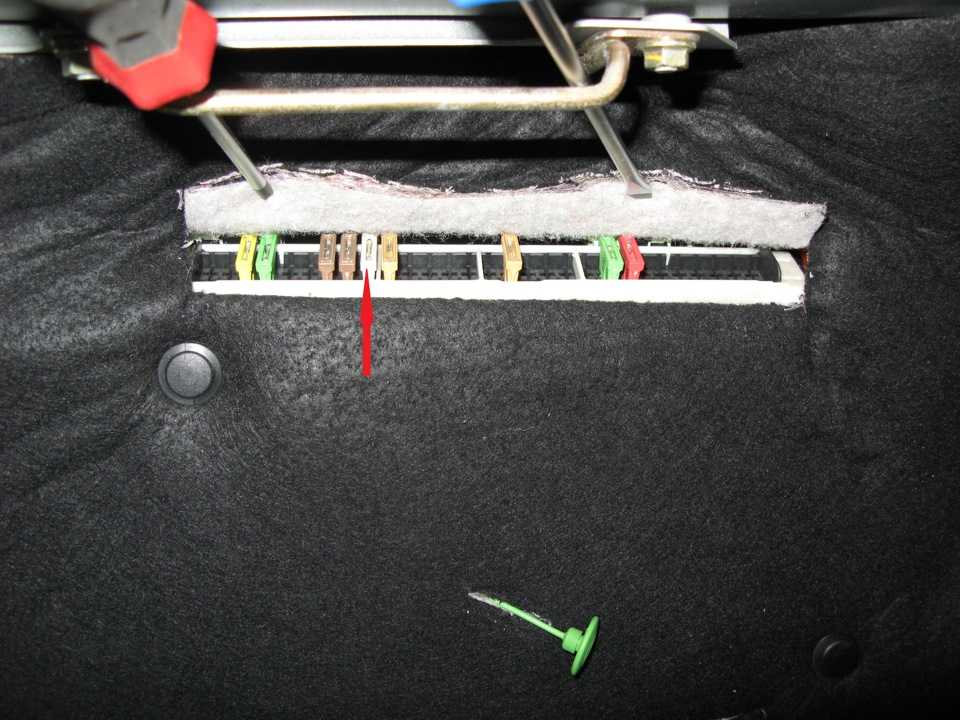

Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Открутив его – блок с предохранителями упадет на пол (спустится).

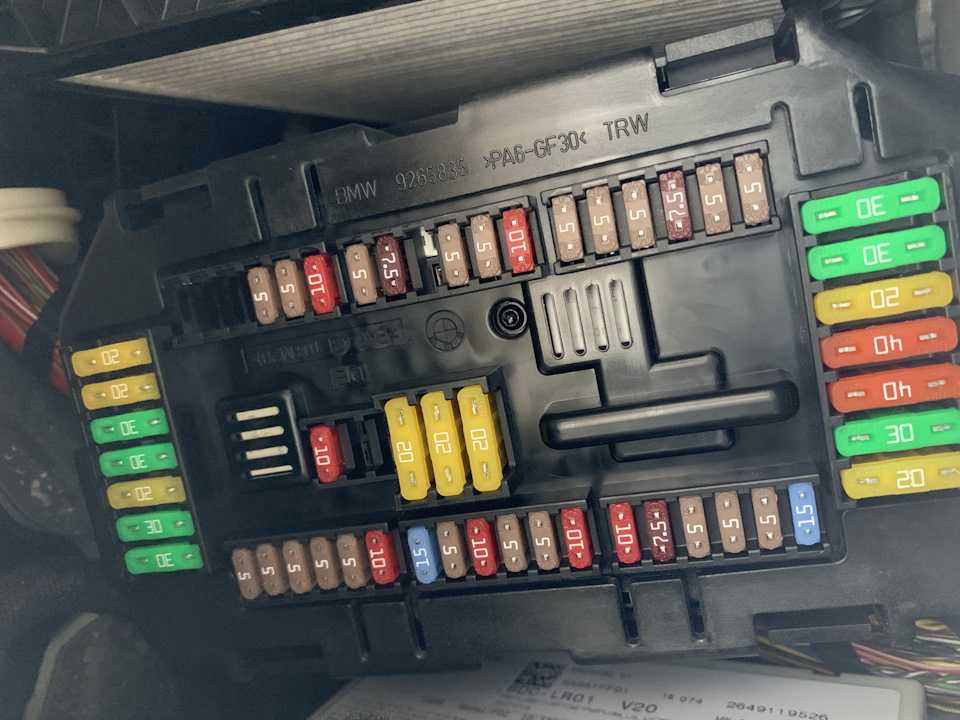

p, blockquote 7,0,0,0,0 —> фото блока предохранителей в салоне

Выглядеть он будет примерно так.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —> фото блока с предохранителями в салоне х6 e71

Cхема

p, blockquote 10,0,1,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1	20A Электродвигатель регулировки рулевой колонки, система отопления и кондиционирования
2	10A Замок перчаточного ящика, освещение вещевого ящика (10.2009→)
3	7,5A Сирена противоугонной системы, датчик крена
4	10A кроме N55: Блок управления двигателем (DME)
	10A N55: Встроенный модуль питания
	10A ActiveHybrid: Блок управления двигателем (DME)
5	10A Потолочная консоль
6	10A Джойстик iDrive, DVD-чейнджер, CD-чейнджер, видео переключатель
7	5A Активная система поддержания заданной скорости, система управления продольной динамикой, система контроля давления в шинах (RDC)
8	7,5A Система управления вертикальной динамикой (демпферный сателлит передний левый/правый)
9	15A Реле звукового сигнала (звуковой сигнал левый/правый)
10	5A Парковочный тормоз, система доступа в автомобиль
11	20A Автономный/ дополнительный отопитель
12	10A Коммутационный центр в рулевой колонке
13	15A Система управления коробкой передач
14	10A Система активной подвески Dynamic Drive
15	10A Селектор коробки передач
16	10A Блок выключателей двери водителя, наружное зеркало водителя, наружное зеркало переднего пассажира
17	5A Центральный информационный дисплей, система отопления и кондиционирования (без электрорегулировки рулевой колонки), активный коммутатор видео-сигналов (Япония)
18	7,5A Верхний дисплей, вентилятор отсека управляющей электроники, клапан вентиляции топливного бака (→09.2011), запорный клапан вентиляции топливного бака (→09.2011)
19	5A Система динамического контроля устойчивости (DSC), потолочная консоль (без люка)
20	10A Интегрированное управление ходовой частью (ICM), сервотроник (без ICM)
21	30A Обогрев заднего стекла
22	5A Левая фара
23	40A Модуль в пространстве для ног
24	40A Система активного рулевого управления
25	5A Правая фара
26	30A →08.2008: Насос омывателя фар
	15A 08.2008→: Насос омывателя фар
27	15A →03.2010: Центральный замок
	20A 04.2010→: Центральный замок
28	15A Центральный замок
29	40A Задний левый стеклоподъемник
30	30A Центральный замок
31	40A Задний правый стеклоподъемник
32	40A Компрессор пневмоподвески
33	30A Модуль в пространстве для ног
34	30A Модуль в пространстве для ног
35	30A N63, S63, ActiveHybrid: Лямбда-зонды
36	30A N63, ActiveHybrid: Электромагнитный клапан VANOS №2 – сторона впуска, электромагнитный клапан VANOS №2 – сторона выпуска, датчик коленчатого вала, клапан рециркуляции наддувочного воздуха, клапан рециркуляции №2, термоанемометрический расходомер воздуха (№1, №2)
37	–
38	30A N57: Нагрузочное реле SCR
39	40A Система доступа в автомобиль
40	30A Система динамического контроля устойчивости (DSC)
41	7,5A N63, S63, ActiveHybrid: Насос охлаждающей жидкости охладителя наддувочного воздуха №2, привод жалюзи радиатора
	7,5A N54: Тероанемометрический расходомер добавочного воздуха, привод жалюзи радиатора
42	30A N63, S63, ActiveHybrid: Блок управления двигателем (DME), насос охлаждающей жидкости интеркулера, клапан управления количеством, преобразователь давления перепускного клапана (№1, №2)
	30A N54: Блок управления двигателем (DME), клапан вентиляции топливного бака, датчик коленчатого вала, клапан управления количеством, лямбда-зонды (перед катализатором)
43	30A N63, S63, ActiveHybrid: Датчик положения впускного распредвала (№1, №2), датчик положения выпускного распредвалаа (№1, №2), датчик состояния масла, клапан вентиляции топливного бака, программируемый термостат, насос охлаждающей жидкости интеркулера
	30A N54: Лямбда-зонды (после катализатором), датчик состояния масла
44	30A Передний стеклоочиститель
Необслуживаемые предохранители
45	60A Размыкающее реле электровентилятора системы охлаждения двигателя (электровентилятор)
46	40A Система динамического контроля устойчивости (DSC)
47	40A N57, M57US: Система подогрева топлива
48	40A Отопитель (выходной каскад вентилятора)
49	–
Реле
R1	Реле электродвигателя очистителя лобового стекла
R2	Реле компрессора пневматической подвески
R3	Реле очистителя заднего стекла

Бензиновые двигатели:

• N54B30 – 3.0л (xDrive35i)
• N55B30 – 3.0л. (xDrive35i)
• N63B44 – 4.4л. (xDrive50i, ActiveHybrid X6)
• S63B44 – 4.4л (X6 M)

Дизельный двигатели:

• M57D30TÜ2 – 3.0л. (xDrive30d, xDrive35d)
• N57D30OL – 3.0л. (xDrive30d)
• N57D30TOP – 3.0л. (xDrive40d)
• N57S – 3.0л. (X6 M50d)

Блоки в багажнике

Блок предохранителей и реле

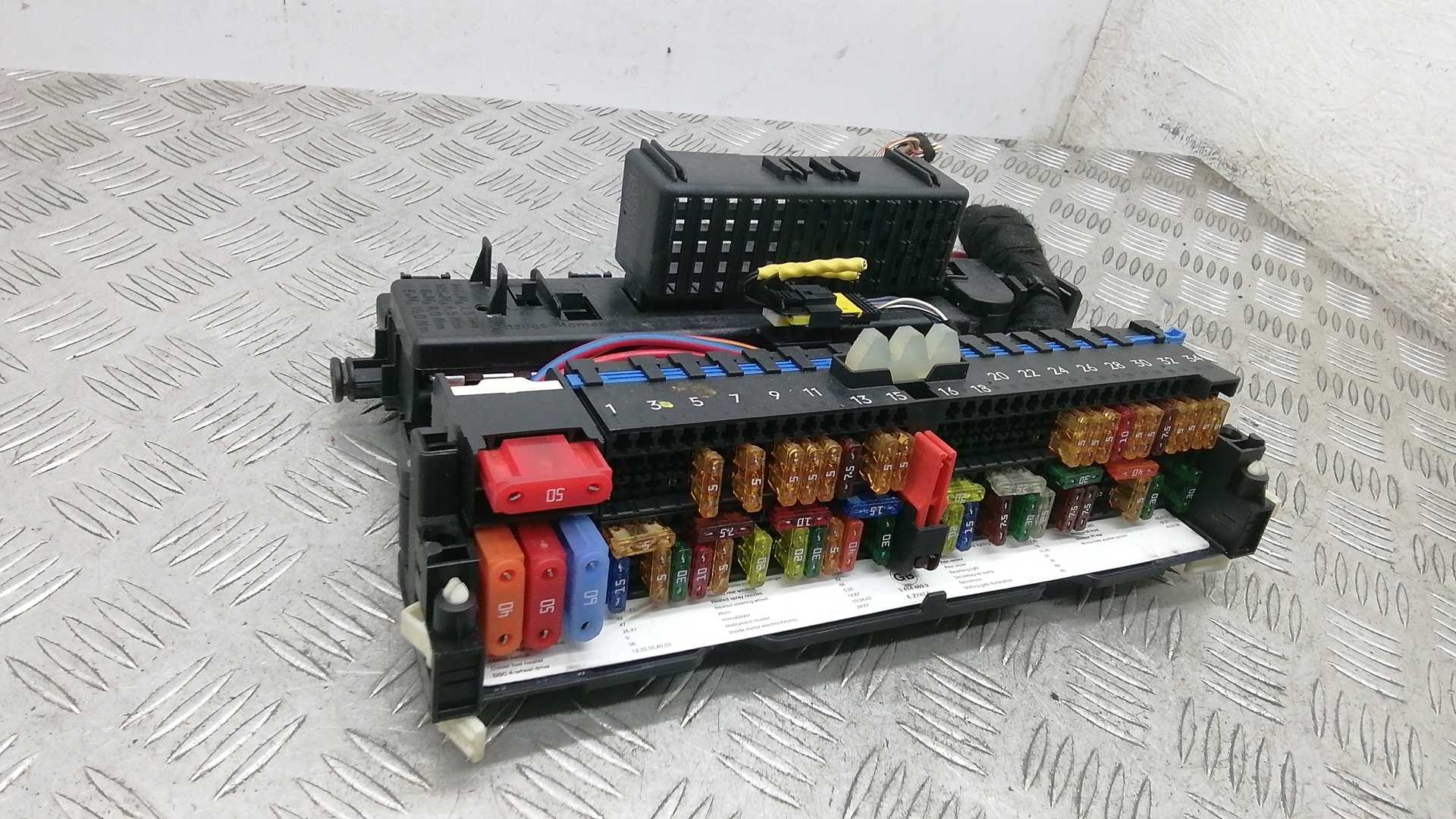

В багажном отсеке с правой стороны под обшивкой, расположен основной блок с предохранителями и реле

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

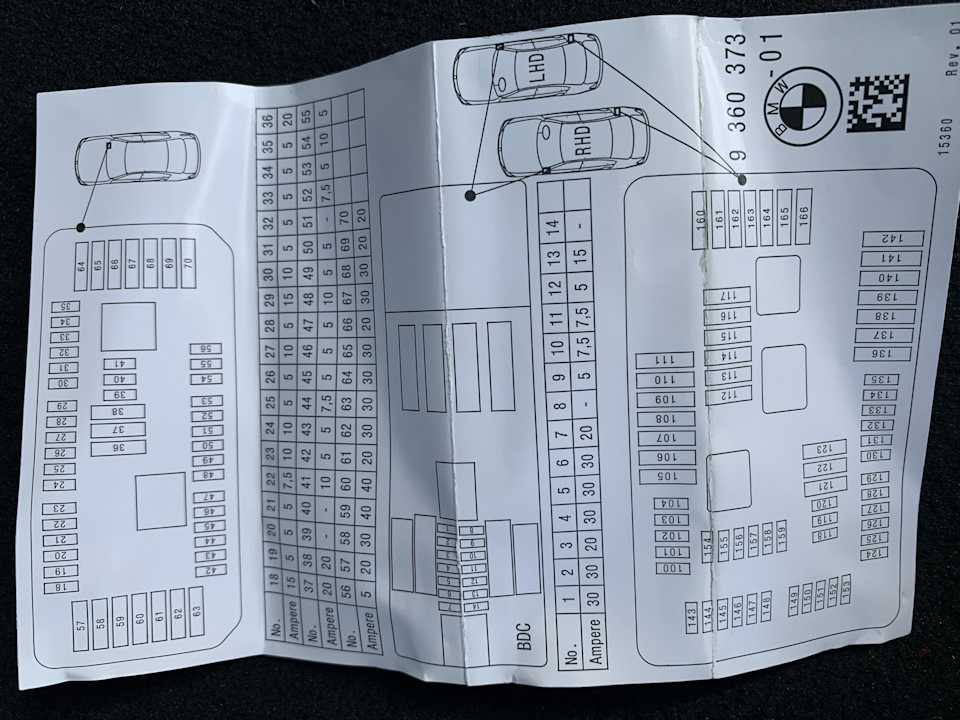

Там же должна находится брошюра с актуальным описанием предохранителей для Вашего автомобиля. На картинке она отмечена красной стрелкой.

p, blockquote 17,0,0,0,0 —> блок с предохранителями в багажнике bmw x6 e71

Сверяйте назначение элементов со своей информацией в брошюре.

Пример таблицы с описанием предохранителей

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,1,0,0,0 —>

Разобраться с ней довольна просто. К примеру, за телефон отвечают предохранители 110 и 136, за регулировку боковых зеркал – 16, за запуск и остановку – 10, 39 и т. д.

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Обозначение

p, blockquote 24,0,0,0,0 —>

91	30A Задний правый дополнительный электрический обогреватель
92	25A →03.2011: Блок управления раздаточной коробкой
	30A 04.2011→: Блок управления раздаточной коробкой
93	30A Поперечное распределение крутящего момента на заднюю ось (QMVH)
94	30A Блок управления стояночным тормозом
95	30A Задний левый электрический дополнительный обогреватель
96	40A Модуль пространства для ног
97	20A →09.2008: Реле топливного насоса (без топливного насоса с электронным управлением), управление топливным насосом (EKPS) (с топливным насосом с электронным управлением)
98	15A Двигатель вентилятора заднего отсека
99	40A 03.2007→: Лифт крышки багажника
100	20A Модуль обогрева заднего левого сиденья, клемма 15 реле энергосбережения (без кондиционера в задней части салона)
101	30A Модуль сиденья водителя, переключатель регулировки сиденья водителя, переключатель поясничной опоры водителя
102	30A Модуль сиденья пассажира, переключатель регулировки сиденья пассажира, переключатель поясничной опоры пассажира
103	30A →09.2009: Аудиоусилитель
	40A 10.2009→: Аудиоусилитель
104	25A Сцепное устройство с электроприводом
105	20A 10.2008→: Реле топливного насоса (без топливного насоса с электронным управлением), управление топливным насосом (EKPS) (с топливным насосом с электронным управлением)
106	7,5A Управление вертикальной динамикой (задний левый/правый сателлит амортизатора)
107	10A Электронный контроль дорожного просвета, дисплей в задней части салона (→03.2012), контроль давления в шинах — RDC (04.2012→)
108	5A Камера заднего вида, мультимедийная система для пассажиров задних сидений, разъем для гарнитуры, модуль подключения гарнитуры
109	10A →03.2012: Спутниковый ресивер (→03.2011), Цифровой тюнер (США) (→09.2009), Система контроля давления в шинах – RDC (04.2010→)
	15A 04.2012→: Активный звуковой дизайн (ASD)
110	7,5A →02.2009: Освещение багажного отделения, шумоподавляющий фильтр, блок интерфейса High (ULF-SBX-H), телематика (TCU), блок интерфейса (ULF-SBX), блок извлечения телефона, концентратор USB
	5A 03.2009→: Освещение багажного отделения, Шумоподавляющий фильтр, Интерфейсная коробка High (ULF-SBX-H), Combox Media, Интерфейсная коробка (ULF-SBX), Блок извлечения телефона, USB-концентратор
111	20A Передний прикуриватель, разъем для зарядки задней центральной консоли
112	5A Модуль обогрева сиденья водителя, Модуль обогрева сиденья пассажира, Реле энергосбережения клеммы 15, Модуль обогрева заднего левого сиденья, Модуль обогрева заднего правого сиденья
113	20A Розетка для зарядки в багажном отделении, розетка на 12 В в центральной консоли
114	5A Центр управления функциями крыши, система помощи при парковке (PDC), камера кругового обзора, системы поддержки водителя на основе камер
115	20A Задний прикуриватель, задняя розетка
116	20A Розетка для прицепа
117	20A Центр управления функциями крыши (люк на крыше)
118	—
119	10A →09.2009: Видеомодуль
	5A 10.2009→: Видеомодуль
120	5A Управление вертикальной динамикой
121	5A Лифт крышки багажника
122	5A Модуль диагностики течи топливного бака
123	5A Поперечное распределение крутящего момента на заднюю ось (QMVH)
124	5A Электроника распределительной коробки (JBE)
125	5A Блок управления раздаточной коробкой
126	5A Блок управления кондиционером в задней части салона
127	5A Реле отключения электрического вентилятора
128	5A Выхлопной клапан
129	5A Блок управления стояночным тормозом, разнесенная антенна
130	15A S63, N63, ActiveHybrid: Насос охлаждающей жидкости охладителя наддувочного воздуха № 2, насос охлаждающей жидкости интеркулера (N63; 10.2008→)
	15A N57: Насос охлаждающей жидкости охладителя наддувочного воздуха
131	5A →09.2009: Комбинация приборов, диагностический разъем OBD II
	5A 10.2009-03.2012: Активный звуковой дизайн (ASD)
132	7,5A Усилитель звука Active Sound Design — ASD (10.2009→), блок управления комфортным доступом, электронный модуль внешней ручки двери со стороны пассажира, модуль электронной внешней ручки задней левой двери, модуль электронной наружной ручки задней правой двери
133	5A ActiveHybrid: Блок интерфейса
134	5A Центр переключателей на рулевой колонке, диагностический разъем OBD II (10.2009→), комбинация приборов (10.2009→)
135	20A Крышка багажника/задняя дверь с автоматическим доводчиком
136	5A Телематика (TCU), ящик для извлечения телефона
	5A Комбокс Медиа
137	5A Система навигации
138	10A Сцепное устройство с электроприводом
139	20A Модуль обогрева заднего правого сиденья
140	20A Модуль обогрева сиденья водителя
141	20A Модуль обогрева пассажирского сиденья
142	20A →09.2009: CCC/M-ASK или CHAMP
	20A 10.2009→: Автомобильный информационный компьютер (CIC)
143	25A →03.2010: Модуль трейлера
	20A 04.2010→: Модуль трейлера
144	25A →03.2010: Модуль трейлера
	20A 04.2010→: Модуль трейлера
145	10A Автоматический доводчик двери водителя
146	10A Автоматический доводчик двери пассажира
147	10A Задний левый привод с автоматическим доводчиком
148	10A Задний правый привод с автоматическим доводчиком
149	7,5A Переключатель регулировки сиденья водителя
150	7,5A Переключатель регулировки сиденья пассажира
Реле
R1	Терминал 15
R2	Бистабильное реле
R3	Терминал 30G

За работу прикуривателей в салоне автомобиля отвечают предохранители 111 и 115 на 20А

Рядом с блоком устанавливаются некоторые дополнительные реле. К9 – Разгрузочное реле 15 контакта, Реле топливного насоса – K6301.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Предохранители на крышке аккумулятора

В крышке на аккумуляторной батареи находится группа плавких предохранителей – токораспределитель АКБ.

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Схема

p, blockquote 30,0,0,1,0 —>

p, blockquote 31,0,0,0,0 —>

Назначение

p, blockquote 32,0,0,0,0 —>

171	100A →02.2007: Электро вентилятор системы охлаждения двигателя
	100A 03.2007→: Размыкающее реле электро вентилятора, электро вентилятор системы охлаждения двигателя (с модулем подключения электрооборудования прицепа)
172	100A Задний токораспределитель (блок предохранителей в багажном отсеке)
173	250A Токораспределитель (блок предохранителей в салоне)
504	100A ActiveHybrid: Разделительное реле
176	80A Бензиновые двигатели (кроме N55), ActiveHybrid: Разгрузочное реле 15 контакта
	80A Дизельные двигатели: Главное реле блока управления двигателем (DDE)
	100A N55: Встроенный модуль питания
177	100A →09.2008: Дополнительный электроотопитель
	80A 10.2008→: Дополнительный электроотопитель

Блок под капотом

Под капотом, справа в монтажном отделении моторного отсека находится еще один блок с предохранителями и реле. Его исполнение зависит от года выпуска и комплектации автомобиля.

p, blockquote 33,0,0,0,0 —> Реле SCR K2085

Схема предохранителей

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

Расшифровка

p, blockquote 36,0,0,0,0 —>

1	20A M57: Регулятор давления наддува №1, датчик холла распредвала №1, клапан регулировки давления в магистрали Rail, клапан регулировки количества, дроссельная заслонка
	20A N57: Датчик окислов азота перед катализатором SCR, регулятор давления наддува – ступень высокого давления (изменяемая геометрия турбонаддува), регулятор давления наддува №2 – ступень высокого давления, клапан AGR низкого давления, датчик холла распредвала №1, переключающий клапан байпасной заслонки компрессора низкого давления, клапан регулировки давления в магистрали Rail, клапан регулировки количества, дроссельная заслонка
2	20A M57: Электромагнитный клапан рециркуляции отработанных газов, обогрев системы вентиляции картера двигателя, клапан регулировки жесткости крепления подушки двигателя, переключающий электромагнитный клапан вихревых клапанов, лямбда-зонд перед катализатором, блок управления системой предпускового подогрева, датчик состояния масла
	20A N57: Клапан Wastegate, байпасная заслонка компрессора, электромагнитный клапан рециркуляции отработанных газов, клапан регулировки жесткости крепления подушки двигателя, переключающий электромагнитный клапан вихревых клапанов, лямбда-зонд перед катализатором, блок управления системой предпускового подогрева, датчик состояния масла
3	30A M57, N57: Блок управления двигателем (DDM)
4	30A M57: Привод жалюзи радиатора
	10A N57: Обогрев системы вентиляции картера двигателя, нагрузочное реле SCR, привод жалюзи радиатора, датчик окислов азота за катализатором SCR, транспортирующий насос, модуль подачи SCR, датчик уровня топлива в пассивном баке
5	10A M57, N57: Реле насоса охлаждающей жидкости, переключающий клапан для заслонки рециркуляции воздуха компрессора высокого давления №2, преобразователь давления для перепускного клапана, переключающий клапан заслонки регулировки турбины

В зависимости от комплектации и года выпуска, отдельно вне блоков могут устанавливаться дополнительные элементы защиты, такие как: предохранители и реле блок управления двигателем (DME), предохранители и реле насоса охлаждающей жидкости, размыкающее реле вентилятора системы охлаждения и т.д.

Инструкция по обслуживанию

Больше информации про использование автомобиля bmw x6 e71 можете получить изучив оригинальное руководство по эксплуатации: “скачать“.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>

На этом всё. А если знаете как сделать материал лучше – пишите в комментария.

Схема предохранителей BMW X6 (E71/E72) (2007-2014)

Назначение предохранителей/реле и схемы расположения блоков автомобиля BMW X6 (E71/E72) (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).

• Блок предохранителей в салоне BMW X6 (E71/E72)
• Блоки предохранителей в моторном отсеке BMW X6 (E71/E72)
• Держатель предохранителя (N54)
• Держатели предохранителей (N63, S63, ActiveHybrid)
• Блок предохранителей в багажнике BMW X6 (E71/E72)
• Дополнительные предохранители багажника (ActiveHybrid)

Бензиновые двигатели:

• N54B30 — 3,0 л (xDrive35i)
• N55B30 — 3,0 л (xDrive35i)
• N63B44 — 4,4 л (xDrive50i, ActiveHybrid X6)
• S63B44 — 4,4 л (X6 М)

Дизельные двигатели:

• M57D30TU2 — 3,0 л (xDrive30d, xDrive35d)
• N57D30OL — 3,0 л (xDrive30d)
• N57D30TOP — 3,0 л (xDrive40d)
• N57S — 3,0 л (X6 M50d)

Блок предохранителей в салоне BMW X6 (E71/E72)

Предохранители расположены в пространстве для ног переднего пассажира на нижней стороне комбинации приборов.

Предохранители ближнего света на моем Bmw X6

Эти фары дают возможность сделайте видимость вашего Bmw X6 для водителя и других участников дорожного движения. Может случиться что Фары ближнего света вашего Bmw X6 внезапно перестают работатьt и это одновременно, вы не знаете почему.

Please enable JavaScript

Please enable JavaScript

Будьте осторожны, потому что эта проблема будет наказан правоохранительными органамие. Если это случилось с вами, возможно, перегорели предохранители.

Если только один огонь больше не работает, скорее всего, это лампочка под вопросом, что больше не работает.

Поэтому вам просто нужно будет купить его для своего Bmw X6. Чтобы помочь вам в этой задаче, мы также создали статья об этом :

• Как выбрать лампу для моего Bmw X6

В этой статье мы поможем вам Найдите предохранители ближнего света вашего Bmw X6, которые решат вашу проблему.

Найдите предохранители ближнего света моего Bmw X6

Вам доступны несколько вариантов расположения предохранителей ближнего света. Во-первых, имейте руководство по эксплуатации вашего автомобиля.

Проверьте содержание, некоторые страницы соответствуют конкретно все предохранители твоего ХХX. Вы также можете зайти на сайт производителя вашего Bmw X6, чтобы найти руководство пользователя.

Если случайно у вас больше нет этого знаменитого руководства, не беда, в этом случае у вас должен быть панель предохранителей, который находится под приборной панелью. Так же может быть в перчаточном ящике, или под капотом вашего Bmw X6, в моторном отсеке.

Схема предохранителей фар на вашем Bmw X6

На внутренней части панель предохранителей, вы найдете полная схема предохранителей вашего Bmw X6. Вы откроете для себя соответствие нужных вам фар ближнего света, которые решат вашу проблему.

• Где блок предохранителей на БМВ Х6

Заменить предохранитель ближнего света моего Bmw X6

Снимите или открутите защитную крышку блока предохранителей, чтобы добраться до предохранителей вашего Bmw X6. Снимите старый предохранитель ближнего света, осторожно взяв его двумя пальцами или подходящими плоскогубцами и потянув вверх или наружу, он должен работать нормально.

Небольшое предупреждение не заставляйте его, но немного пошевелите из стороны в сторону, если оно сопротивляется вам.
Поменять старый фусибпутем организации новый предохранитель в соответствующем месте на вашем Bmw X6. Совместите контакты предохранителей и вставьте их. . Слегка нажмите, чтобы не повредить предохранитель.

Еще раз проверьте фары своего Bmw X6 чтобы убедиться, что они работают. Если фары по-прежнему не работают, убедитесь, что предохранитель на месте.

Если случайно он уже поджарен, его интенсивность слишком высока, из-за чего он подскакивает, поэтому проблема существует в другом месте, и поэтому вам придется искать решение в другом месте.

Поэтому мы рекомендуем вам иди в гараж, чтобы отремонтировать свой Bmw X6, потому что вполне возможно, что с отказом будет сложнее справиться.

Будь осторожен если вы едете без фары, потому что это может дорого вам обойтись. Ты можешь заблудиться 4 балла на вашей лицензии и штраф 135 евро.
Если все же это не так на стороне предохранителей, из-за которых произошел отказ, также следите за лампами ближнего света вашего Bmw X6.

Предохранители и блоки реле для BMW X6 (E71 / E72) (2007-2014) со схемами и описанием

BMW / БМВ

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле BMW X6 (E71 / E72) (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).

Проверка и замена предохранителей

Если электрическое устройство выходит из строя, выключите его и проверьте предохранитель. Если плавкий предохранитель сгорел (металлический провод расплавился и отделился), замените его новым предохранителем того же номинального тока. Пара пластиковых пинцетов и инструкции по установке предохранителей хранятся вместе с предохранителями в грузовом отсеке.

Предупреждение!

• Неправильные и отремонтированные предохранители могут вызвать перегрузку электрических линий и компонентов. Существует опасность возгорания. Ни в коем случае не пытайтесь отремонтировать перегоревший предохранитель и не заменяйте неработающий предохранитель на заменитель другого цвета или номинальной силы тока.
• Если предохранитель продолжает перегорать, обратитесь к дилеру BMW для ремонта.

• N54B30 — 3,0 л (xDrive35i)
• N55B30 — 3,0 л (xDrive35i)
• N63B44 — 4,4 л (xDrive50i, ActiveHybrid X6)
• S63B44 — 4,4 л (X6 M)

• M57D30TU2 — 3,0 л (xDrive30d, xDrive35d)
• N57D30OL — 3,0 л (xDrive30d)
• N57D30TOP — 3,0 л (xDrive40d)
• N57S — 3,0 л (X6 M50d)

Блок предохранителей в салоне

Предохранители расположены в пространстве для ног переднего пассажира на нижней стороне комбинации приборов.

Блок предохранителей bmw x4 g02

Он находится под бардачком со стороны пассажирского сидения. Для доступа надо открутить защитные винты.

Далее, в открывшемся пространстве, необходимо найти и открутить зеленый винт. Выглядит он так.

После этого сам блок с предохранителми спустится в низ (плавно откинется).

Тут расположены некоторые элементы реле: обогрев и очистка заднего стекла, реле передних дворников и реле пневмоподвески.

Таблица с номиналом

Блоки с предохранителями и реле в багажном отделении

Основной блок с предохранителями и реле bmw

Расположен с правой стороны под обшивкой.

Там же должна находится брошюра с актуальным описанием предохранителей для Вашего автомобиля. НA картинке она отмечена красной стрелкой.

НA самом блоке находится реле контакта 30G. Рядом с блоком так же могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

Полная таблица с описанием предохранителей

Разобраться с ней довольна просто. К примеру, за телефон отвечают предохранители 110 и 136, за регулировку боковых зеркал 16, за запуск и остановку 10, 39 и т. д.

Предохранители на крышке аккумулятора

В крышке на аккумуляторной батареи находится группа плавких предохранителей токораспределитель АКБ.

Справа в монтажном отделении находится еще один блок. Его исполнение зависит от года выпуска и комплектации автомобиля.

Bmw f30 — предохранители и блоки реле

Шестое поколение 3 серии бмв поступило в продажу в 2012 году под обозначением F30. Полный модельный ряд включает седан F30, универсал F31 и F34 — модель с покатой крышей. Производилась данная серия в 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы представим информацию о местах расположения предохранителей bmw f30 и блоках реле и в целом электро схему бмв 30.

p, blockquote 1,0,0,0,0 —>

Блок реле и предохранителей в моторном отсеке

Он находится с правой стороны, ближе к лобовому стеклу. Для доступа уберите защитную крышку.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

Выглядит он так.

p, blockquote 4,0,0,0,0 —>

Таблица с описанием

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,1,0,0 —>

Блок в салоне BMW F30

Он расположен на передней стойке на стороне пассажира.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

1. 54-контактный разъем
2. 12-контактный разъем
3. 42-контактный разъем
4. 54-контактный разъем
5. Предохранители
6. Разъем (1-контактный, вывод плюса)
7. Реле
8. 54-контактный разъем
9. 54-контактный разъем
10. 54-контактный разъем

Предохранители отвечающие за:

• коммутационный центр в рулевой колонке (SZL)
• панель управления системами помощи водителю
• панель управления освещением
• драйверный модуль светодиодных фар
• задний электронный модуль (REM)
• разъем OBD II, IHKA
• электронный блок наружной ручки двери
• стеклоподъемники
• центральный замок.

• электростеклоподъемник водителя
• электростеклоподъемник переднего
• центральный замок
• омыватели фар
• стартер
• рупорный звуковой сигнал
• стеклоочиститель на скорости 1/2.

Блоки в багажном отделении

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Один блок находится за обшивкой с правой стороны, около аккумулятора.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Другой по центру под обшивкой. Подробнее в видео, немного ниже.

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Материал с описанием предохранителей

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Дополнительная информация

Если возникли вопросы с доступом к представленным блока с предохранителями и реле, посмотри данное видео.

p, blockquote 24,0,0,0,0 —>

Предохранители и реле BMW 3 F30, 2011 — 2019

В 2011 году компания BMW официально представила шестое поколение 3-й серии — популярного автомобиля премиум-класса. Модельная линейка состоит из седана под индексом F30, универсала F31 и F34 — модификация с покатой крышей. В данном материале мы подробно разберем схемы предохранителей БМВ 3 серии 6-го поколения (316d, 316i, 318d, 318i, 320si, 320d, 323i, 325i, 328i, 330d, 330i, 335d, 335i, Hybrid) в кузове F30/F31/F80 — 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В багажнике

Силовой блок расположен с правой стороны за обшивкой, возле АКБ.

Основной по центру за обшивкой пола.

Фото — пример основной платы.

Схема силового блока (около АКБ)
№	Расшифровка	Ток, А
FL1	Задний модуль	50
FL2	Блок предохранителей	100
FL3	Распределение мощности	100
FL4	Главное реле	125
FL5	Интегрированный модуль питания	125

Схема предохранителей основного блока в багажнике
№	Расшифровка	Ток, А
1	Блок управления камерой	5
2	Блок радиоуправления	15
6	Аудиосистема	5
9	Телематика	5
10	Блок радиоуправления	20
11	Hi-Fi усилитель	30
14	Модуль буксировки прицепа	20
15	20
22	Сигнализация	5
Микроволновый датчик
23	Приемник дистанционного управления	5
Обнаружение утечки вакуума
33	Аудиосистема	10
34	DVD-плеер	5
35	5
46	Концевой разъем	20
49	DC-DC преобразователь	30

В салоне

Блок находится с пассажирской стороны на передней стойке.

Схема предохранителей салонного блока БМВ F30/F31/F80
№	Описание	Ток, А
1	Нет
2	Нет
3	Нет
4	Электропривод стеклоподъемника пассажира	30
5	Центральный замок	20
6	Электропривод стеклоподъемника водителя	30
7
8	Нет
9	Нет
10	Панель управления	5
Система помощи водителю
Отопление, вентиляция и кондиционирование воздуха (HVAC)
Выключатель света
11	Задний модуль	7,5
Левая фара
12	Диагностический разъем	7,5
13	Телематика	5
14	Сигнал	15

В моторном отсеке

Основной блок находится в правой части, ближе к ветровому стеклу. Для доступа нужно открутить крепежные винты защитной облицовки. Рядом с ним есть некоторые модули реле и силовые предохранители.

Общий вид платы.

Схема предохранителей моторного блока БМВ F30
№	Расшифровка	Ток, А
1	Нет
2	Нет
3	Блок управления, электроника крыши	5
4	Блок управления подогревом	5
5	Дверные замки	7,5
Пассажирское зеркало заднего вида
6	DDE главное реле	10
7	Блок управления электронной автоматической коробкой передач (EAT)	10
8	Touchbox	5
Блок управления кузовом
9	Нет
10	Регулировка сиденья	10
11	Передний левый фонарь	5
Передний правый фонарь
Датчик дождя
Нет
12	Реле отключения	5
Динамический контроль устойчивости (DSC)
13	Нет
14	Нет
15	Раздаточная коробка	5
16	Насос охлаждающей жидкости	10
Компрессор кондиционера
Дополнительный водяной насос
17	Нет
18	Нет
19	Электрохромное зеркало заднего вида	5
20	Нет
21	Система помощи водителю	5
22	Круиз-контроль	5
23	Подогреватель вентиляции картера	5
Запорный клапан охлаждающей жидкости
24	Нет
25	Переключатели на рулевой колонке	10
26	Нет
27	Комбинация приборов	5
28	Нет
29	Комбинация приборов	7,5
30	Подсветка бардачка	5
31	Селекторный переключатель	7,5
32	Электронный усилитель руля (EPS)	5
33	Датчик качества воздуха	5
34	Нет
35	Нет
36	Нет
37	Нет
38	Нет
39	Нет
40	Блок предохранителей	40
41	Динамический контроль устойчивости (DSC)	30
42	Нет
43	Нет
44	Нет
45	Складная крыша	30
46	Раздаточная коробка	30
47	Обогрев сиденья пассажира	20
48	Обогрев сиденья водителя	20
49	Предохранитель прикуривателя бмв f30	20
50	Блок управления водительского сиденья	30
Регулировка сиденья водителя
51	Регулировка сиденья пассажира	30
Блок управления сиденьем пассажира
52	12В
53	Нет

Силовой блок рядом с главным
№	Описание	Ток, А
FL1	Реле отключения	50 80 125
FL2	Электронный усилитель руля (EPS)	125
FL3	Дополнительный обогреватель	100
FL4	Топливный фильтр с подогревом	40
FL5	Динамический контроль устойчивости (DSC)	40
FL6	Двигатель воздуходувки	40

Дополнительный блок рядом с основным
№	Расшифровка	Ток, А
1	Управление двигателем	20
2	20
3	10
4	15
5	20
6	40
7	Насос охлаждающей жидкости	50
R1	Главное реле DDE

Дополнительный блок расположен в левой части подкапотного пространства.

Действия в чрезвычайных ситуациях BMW X3. Предохранители BMW X3

Вопросы — предохранители из срелнего ряда — это резервные? F25 — Отключаем омываетль фар X3.

F25, карта предохранителей. Инструкция отключения омывателя фар BMW X3. В багажнике снимаем правую боковую облицовку, Видим внутри шумоизоляцию, справа внизу ее крепит пистон, его бмв х3 предохранители удалить. Достаем пинцет для предохранителей и мануал по предохранителям лежит внизу сложенный в 4 разаесли есть пинцет то это пункт пропускаем, подойдет от ВАЗ. Отворачиваем 3 шурупа которые крепят бардачек снизу там TORX 4.

После этого бардачек опускается вниз, желательно отключить плафон подсветки бардачка что-бы не повредить провод. Собственно и все, не забудьте подключить подсветку бардачка. Дополнительно выкладываю схему предохранителей которая лежит в багажнике.

Прикуриватель современного автомобиля является важной составляющей энергосистемы. Фактически это розетка для подключения широкого спектра электрооборудования

Через прикуриватель осуществляется зарядка смартфонов и телефонов, к нему можно подключить насос для подкачки колеса или рыбацкой лодки. К прикуривателю запитывают дополнительное оборудование: регистраторы, антирадары. Если вам срочно нужна замена предохранителя прикуривателя BMW X3 E83, записывайтесь в нашу мастерскую по телефону: +7 (495) 133-00-65.

Идентификация перегоревшего предохранителя

Наиболее распространенным признаком перегоревшего предохранителя является отключение электроэнергии в одном или нескольких районах вашего дома. Предохранители, в отличие от выключателей, не имеют выключателей включения-выключения. Вместо этого большинство предохранителей имеют маленькое стеклянное окошко. Которое позволяет исследовать сам предохранитель. Когда предохранитель взорвется. Вы либо увидите расплавленную металлическую полоску внутри окна предохранителя. Либо увидите помутнение или ожоги на стекле. Это указывает на то, что металлическая полоса внутри расплавилась.

BMW x3 e83 предохранители в багажнике

Меняем предохранители на BMW 1 Series E81 / E82 / E87 / E88

Расположение предохранителей в БМВ Х5 Е70// Блок предохранителей Fuse box BMW

BMW X3 E83: фонтан из горловины систымы охлаждения

БМВ Х3 проблеммы с электрикой

Ремонт кнопки открывания багажника бмв х5 е53

Бмв: не горят габариты рестайлинговых фар

BMW X5 E53 ремонт замка багажника, видеоотчёт

БМВ Е53 Инициализация Ключа BMW.Initialization of the Key with the Car’s Computer

Как снять задние фары на BMW X 3

BMW 3 серии E90 сброс ошибок с дисплея, 3 series,E90 resets error

• Количество масла в двигателе БМВ 530 е60
• Замена заднего амортизатора BMW e70
• Разболтовка БМВ и мерседес
• Сканеры ошибок для BMW 7 e38
• Ремонт термостата БМВ своими руками
• Какое авто лучше БМВ или мерседес
• Желтый кружок на БМВ е39

Куда обратиться, если нужна замена предохранителя прикуривателя БМВ Х3 Е83 в Москве?

В мастерской Sport KB замена предохранителя прикуривателя БМВ Х3 Е83 будет выполнена профессионалами. Мастера прекрасно знакомы со схемой предохранителей этого баварского кроссовера. Они быстро и аккуратно найдут перегоревшую плавкую вставку и заменят на качественный предохранитель. Все будет сделано в соответствии с регламентом БМВ, использоваться будут только те предохранители, которые соответствуют силе тока цепи прикуривателя. Приезжайте к нам по адресу: Ленинский Проспект, 83Б.

Последние автомобили все больше и больше загружаются технологиями, и, тем не менее, это приносит нам комфорт, но, к сожалению, мы тоже страдаем от недостатков. Многим неудобно работать с электричеством на нашем BMW X3, особенно с предохранителями. В этом посте мы постараемся помочь вам исправь свои проблемы с предохранителями и специально для найдите предохранитель клаксона на вашем BMW X3. Для этого сначала посмотрим, в каких сценариях может быть важна замена предохранителя клаксона вашего BMW X3, а затем где предохранитель клаксона вашего BMW X3 .

Реле в багажном отделении

Они расположены в разных местах. Например реле обогрева заднего стекла находится под обшивкой справа.

Другие находятся в районе аккумуляторной батареи для защиты всей цепи.

F108	(250А) Блок предохранителей /реле 1 приборной панели- предохранители F35-F63/F65-F71, блок предохранителей /реле 2 приборной панели-предохранители F102/F104-F107
F109	(40А) Блок предохранителей /реле в багажном отделении 2- предохранитель F80- без усилителя аудиосистемы со стерео динамиками
F203	(100А) Реле системы управления двигателем — Diesel
F80	(40А) Блок управления раздаточной коробкой
F81	(30А) Усилитель выходного сигнала аудиосистемы

Блок с предохранителями и реле в багажнике бмв е38

Находится он справа в багажном отделении над акб под обшивкой.

фото блока предохранителей и реле в багажнике бмв е38

Реле независимого отопителя
Реле основных цепей зажигания
Реле топливного насоса
Реле обогревателя заднего стекла
49	(15А) Система независимой вентиляции
50	(15А) Независимый отопитель
51	(20А) Люк
52	(30А) Предохранитель прикуривателя бмв е38
53	(20А) Электропривод заднего сиденья
54	—
55	(7,5А) Очистители лобового стекла, усилитель рулевого управления
56	(15А) Противоугонная система
57	(15А) Топливный насос
58	(5А) Противоугонная система, центральный замок
59	(30А) Обогреватель заднего стекла
60	—
61	(20А) Электродвигатель вентилятора кондиционера — задний
62	(5А) Внутреннее зеркало заднего вида
63	(15А) Подогреватель заднего сиденья
64	(5А) Система парковки
65	(15А) Система управления подвеской
66	(5А) Прикуриватель
67	—
68	(5А) Электродвигатель вентилятора кондиционера — задний
69	(30А) Навигационная система, аудиосистема
70	(10А) Телефон
71	—
72	—
73	—
74	—
75	—
76	—
77	—

Блок с реле и предохранителями в моторном отсеке bmw e83

Он находится с левой, в конце подкапотного пространства. Защищен крышкой. Элементы крепления для доступа обозначены на картинке.

Таблица с описанием элементов блока

1	Электронный блок управления двигателем
2	Электронный блок управления КПП
3	Реле катушки зажигания — 2,0 бензин (N46)
4	Реле системы управления двигателем — бензин
5	Реле фонарей заднего хода
6	—
7	Реле системы управления двигателем — Diesel
8	Реле электродвигателя очистителя лобового стекла
F1	(20А) Компоненты системы управления двигателем
F2	(20А) Управление двигателем
F3	(20А) Компоненты системы управления двигателем, реле фонаря(ей) заднего хода- 2,5 бензин (М54)
F4	(10А) Система управления двигателем, система ABS
F5	(30А) Реле катушки зажигания- 2,0 бензин(N46)

С обратной стороны расположены, так же несколько элементов:

F102	(80А) Разъем (джампер) — 2,0/2,5 бензин (М54, N46)
F105	(50А) Замок зажигания
F106	(50А) Замок зажигания, блок управления освещением
F107	(50А) Блок управления освещением, блок управления электрооборудованием прицепа

Процесс снятия и замены блока предохранителей

Чтобы заменить блоки потребуется выполнить определенную последовательность действий. В моторном отсеке головной блок снимается так.

1. Отжать пластиковые фиксаторы и откинуть крышку устройства.
2. Здесь следует найти 4 винта и открутить их, используя отвертку TORX T20.
3. Далее, преодолевая сопротивление посадочного гнезда нужно вынуть устройство со своего места.

Вспомогательная часть вынимается схожим образом. Здесь нет специальных креплений или зажимов. Элемент достаточно вынуть из чехла. Блок предохранителей в салоне снимается так.

1. Вскрыть крышку монтажного блока.
2. При помощи отвертки открутить панель со стационарных креплений.
3. Поднять монтажный блок и отключить разъем контактной группы с обратной стороны.
4. Установка монтажного блока выполняется в обратном порядке.

Предохранители Е38

абс (17,33) айрбэг (43,45) регул. зеркал (8,31) асц (10,17) освещение салона и багажника (6) зеркало Make-up (42) кулисы перекл. передач (26,41) бортмонитор (46,69) чек-контроль-модуль (26) фанфары (5,41) стеклоподъемники (8,29,31) круизконтроль (44)

обогрев: лобового стекла (20,30) заднего стекла (20,59)

моторчик печки (20,32) щиток приборов (18,23,26,41) кондей (7,11,20) топл. насос (17,57) розетка зарядного устройства (42) телефон (46,70) центральный регулировочный модуль (8,29,31,41) доп. вент. кондея (9,20,34,38) обогрев руля (36) регул. руля (13,15) световой модуль (23,44) управл. двигателем (22,24) мульти руль (47) дисплей мультифункциональный (27,47) радио (46,69) омыват. лоб. стекла (4,6) система стеклоочист. (3,28,55) омыв. фар (4) подогрев сидений (39) регул. пассажир. сиденья (12) водительского (15) задних (14,53)

шторка солнцезащитная (16)

1/- 2/- 3/30 4/30 5/15 6/25 7/7,5 8/30 9/20 10/25 11/15 12/30 13/20 14/10 15/30

17/10 18/5 19/5 20/5 21/5 22/10 23/5 24/5 25/- 26/5 27/5 28/5 29/30 30/10 31/30

33/25 34/40 35/- 36/10 37/- 38/5 39/15 40/5 41/5 42/7,5 43/5 44/5 45/5 46/5 47/5

Схема предохранителей BMW X6 (E71/E72) (2007-2014)

Назначение предохранителей/реле и схемы расположения блоков автомобиля BMW X6 (E71/E72) (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).

• Блок предохранителей в салоне BMW X6 (E71/E72)
• Блоки предохранителей в моторном отсеке BMW X6 (E71/E72)
• Держатель предохранителя (N54)
• Держатели предохранителей (N63, S63, ActiveHybrid)
• Блок предохранителей в багажнике BMW X6 (E71/E72)
• Дополнительные предохранители багажника (ActiveHybrid)

Бензиновые двигатели:

• N54B30 — 3,0 л (xDrive35i)
• N55B30 — 3,0 л (xDrive35i)
• N63B44 — 4,4 л (xDrive50i, ActiveHybrid X6)
• S63B44 — 4,4 л (X6 М)

Дизельные двигатели:

• M57D30TU2 — 3,0 л (xDrive30d, xDrive35d)
• N57D30OL — 3,0 л (xDrive30d)
• N57D30TOP — 3,0 л (xDrive40d)
• N57S — 3,0 л (X6 M50d)

Блок предохранителей в салоне BMW X6 (E71/E72)

Предохранители расположены в пространстве для ног переднего пассажира на нижней стороне комбинации приборов.
