Лампочки для приборной панели ВАЗ 2110, 2111, 2112

ВАЗ 2110 начала выпускаться в далеком 1995 году и выпускалась почти 15 лет. В настоящее время данный автомобиль можно встретить на дорогах общего пользования. Автомобиль обладает неплохим внешним видом и пользуется популярностью среди молодежи.

Зачастую владельцы десятого семейства ВАЗ, сталкиваются с проблемой тусклой приборной панели из-за чего в темное время суток на автомобиле сложно разглядеть приборы и различную индикацию, все дело в неисправных лампах подсветки приборной панели.

В данной статье речь пойдет о замене лампочек в приборной панели ВАЗ 2110, а именно о типе ламп, стоимости и альтернативе замены ламп.

Расположение ламп

Оописание приборной панели ВАЗ 2110-12 с обратной стороны:

Лампы подсветки стрелочных приборов — 1, 5, 7, 8, 12, 15, 20;
Лампы указателя поворотов — 3, 4;
Лампа низкого давления масла — 9;
Лампа ручного тормоза — 10;
Лампа зарядки АКБ — 11;
Лампа аварийной сигнализации — 13;
Лампа «CHECK ENGINE» — 14;
Лампа дальнего света — 16;
Лампа низкого уровня тормозной жидкости — 17;
Лампа головного света — 18;
Лампа низкого количества топлива — 19.

Лампы в приборную панель ВАЗ 2110-12

Лампы в приборной панели ВАЗ 2110 имеют патрон, в который вставляется непосредственно лампа.

Характеристики лампы:

Напряжение: 12В;
Мощность: 1,2 Вт;
Тип: Накаливания;
Патрон: 2W2;
Количество: 20 шт.

Следует отметить, что лампы продаются без патрона, но так же есть лампы, которые не извлекаются из патрона, то есть устанавливаются вместе с патроном. Чаще всего такие лампы встречаются на более новых модификациях ВАЗ 2110 или Приорах.

Чтобы извлечь лампу из патрона достаточно потянуть ее из него.

Альтернативы

Чтобы разнообразить скучный желтоватый оттенок от ламп накаливания, в приборную панель можно установить светодиодные лампы любого цвета. Так как панель ВАЗ 2110 не имеет экрана определяющего цвет панели, если в нее установить лампы, например, зеленого или красного цвета, то панель будет гореть этими цветами.

Чаще всего в замену стандартных ламп устанавливают светодиодные лампы, которые обеспечивают лучшую яркость панели и придают стиль.

Стоимость лампы и практичность

Светодиодные лампы стоят намного дороже обычных ламп накаливания, но их срок службы гораздо больше чем ламп накаливания. При установке светодиодных ламп нужно соблюдать полярность, так как если перепутать «плюс-минус» лампа не загорится и придется переставлять патрон.

Лампы накаливания боятся тряски и со временем темнеют, что приводит к тусклому свету. Светодиоды же боятся перегрева и начинают мигать.

Лампы в кнопах ВАЗ 2110

На панели ВАЗ 2110 имеется множество кнопок, которые имеют подсветку, а реализована она в них теме же лампами что и в приборной панели, отличаются только патроны. Поэтому при замене ламп следует учитывать, что покупать лампы нужно без патрона.

Замена ламп в приборной панели ВАЗ 2110

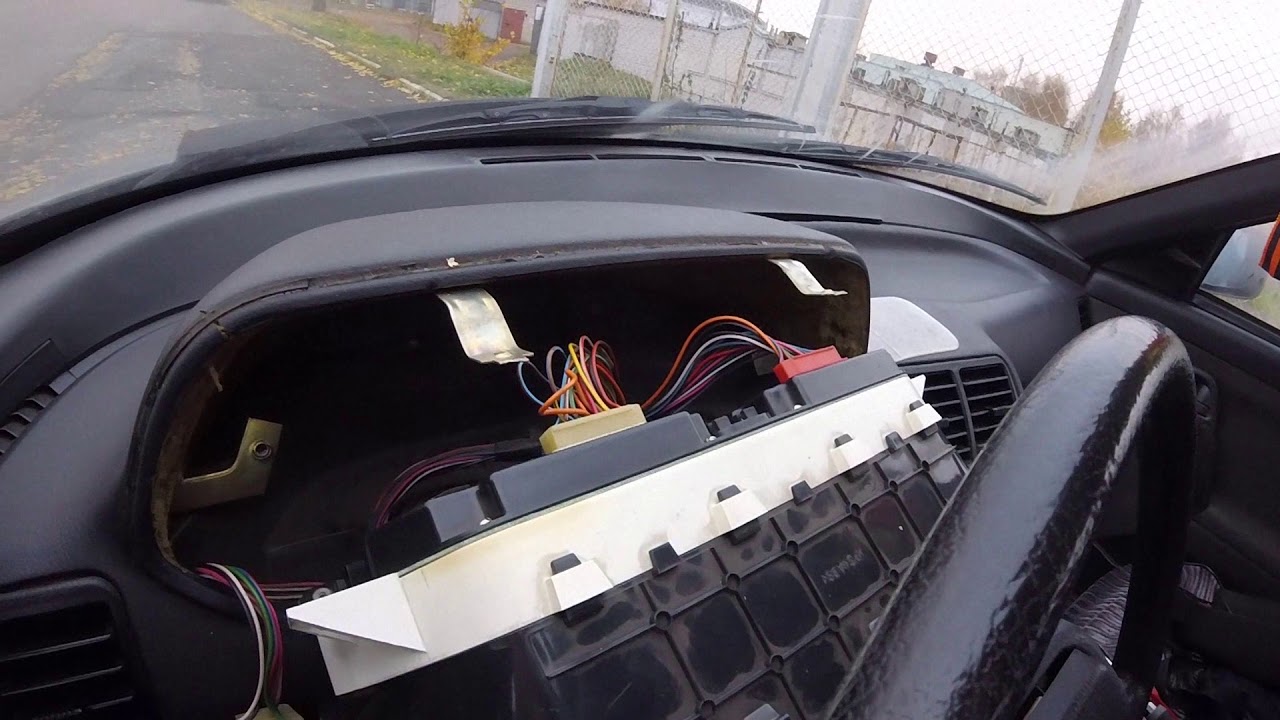

Для замены потребуется снять приборную панель. Для этого необходимо приготовить инструмент, а именно крестовую отвертку.

Для начала вынимаем кнопки из рамки приборной панели и снимаем с них разъемы.

Откручиваем 4 шурупа крепления рамки, два сверху и два снизу.

Убираем рамку в сторону.
Откручиваем два болта крепления панели и отводим ее на себя.

Снимаем два разъема панели.

После чего открывается доступ к лампам.
Производим замену необходимых или всех ламп.
Чтобы снять лампу необходимо повернуть патрон в сторону до выхода его из пазов, затем вытащить лампу из патрона.
При установке светодиодных ламп не забываем соблюдать полярность.

После замены лампы подсветка не работает

Чаще всего это возникает из-за установки светодиодов, при подключении которых перепутали полярность. Необходимо поменять полярность и все заработает.

Вторая проблема это окисление или перетирание контактов на плате приборки, что приводит к невозможности подачи напряжения на лампу, из-за чего она не зажигается. Для устранения необходимо почистить контакты от окислов и при необходимости напаять дорожки для патрона.

Сколько лампочек находится в приборной панели автомобиля ВАЗ 2112?

сколько лампочек в приборной панели ваз 2112

ВАЗ 2112, известная также как Лада Самара, является одной из самых популярных моделей российского автопроизводителя. Эта модель имеет приборную панель, которая включает в себя несколько лампочек, предназначенных для отображения различных сообщений и сигнализаций.

Счетчик скорости

Одна из основных лампочек, которую вы найдете на приборной панели ВАЗ 2112, — это лампочка счетчика скорости. Она показывает текущую скорость вашего автомобиля и обычно размещается в верхней части приборной панели, в центре или справа от счетчика. Обычно эта лампочка освещается белым цветом и может быть ярче или тусклее в зависимости от освещенности в салоне.

Индикаторы состояния

На приборной панели ВАЗ 2112 также имеются лампочки индикаторов состояния, которые сообщают о различных проблемах или системах автомобиля. Некоторые из них могут включать:

Индикатор уровня топлива — показывает количество оставшегося топлива в баке.
Индикатор давления масла — предупреждает о низком давлении масла в двигателе.
Индикатор заряда аккумулятора — указывает на состояние заряда аккумулятора.
Индикатор температуры двигателя — оповещает о возможном перегреве двигателя.

Эти лампочки обычно располагаются в нижней части приборной панели и могут быть разной формы и цвета в зависимости от модели и года выпуска ВАЗ 2112.

Дополнительные лампочки

В дополнение к основным лампочкам на приборной панели ВАЗ 2112 могут быть установлены и дополнительные лампочки для различных функций. Например, некоторые модели могут иметь лампочки:

Индикатор поворотника — указывает на включенный поворотник.
Индикатор дальнего света — информирует о включенных фарах дальнего света.
Индикатор ремня безопасности — напоминает о прикреплении ремня безопасности.

Количество дополнительных лампочек может варьироваться в зависимости от комплектации и модификации автомобиля.

В заключение, количество лампочек в приборной панели ВАЗ 2112 может варьироваться в зависимости от модели, комплектации и года выпуска. Обычно основные лампочки включают лампочку счетчика скорости и лампочки индикаторов состояния. Также могут присутствовать дополнительные лампочки для различных функций, таких как поворотники, дальний свет и ремень безопасности. Все эти лампочки необходимы для обеспечения правильной работы и безопасности автомобиля.

Сколько лампочек в приборной панели ваз 2112 европанель

Копаясь в фотках нашел очередной передел который завалялся, я просто про него забыл, хз когда его собирал)))
Короче у многих напичканность авто не соответствует индикациям этой напичканности, и некоторые люди хотят получить визуальную индикацию той или иной навешанной приблуды на авто.
Вкратце о индикациях которые не используются на 2110…
Зеленые ромбики: это те индикации которые включаются при появлении на них "-".
Про индикации которые в кружках: это те индикации которые включаются при ОТСУТСТВИИ "-".

Так как индикации есть а не применить их это грех)))
Я собрал схемку для активации голубых кругов, не хотел использовать релюхи, слишком громоздко, размерность схемок 15*15 мм.

Далее я перепаял светики под нужные мне цвета индикации…

Собственно на этом и все, приложу распиновку приборки…

Это стоковая рапиновка которую я нашел на просторах инета…

Но она не соответствовала цветам моей проводки, и я ее переделал и думаю что у многих такая же история, так что я дополнил таблицу(моих улучшайзингов) и изменил на реальные цвета проводки.

З.Ы. вы скажете а как же не соответствие индикации к вашей приблуде, а об этом я расскажу позже, когда определюсь в приборкой че делать.

Европанель

Примечание
Некоторые версии автомобилей более поздних выпусков (в частности модели, выпускаемые заводом «Богдан»), оборудованы измененной панелью приборов – так называемой «европанелью».

Левый боковой дефлектор.
Кнопки наружного освещения.
Комбинация приборов.
Замок зажигания.
Правый подрулевой переключатель (стеклоочистителей и омывателей).
Кнопка аварийной световой сигнализации.
Ручка регулятора подсветки приборов.
Датчик иммобилайзера с индикатором.
Выключатель подогрева заднего окна.
Заглушки (резервные места для установки выключателей дополнительного оборудования).
Центральные дефлекторы.
Панель управления отопителем.
Крышки ниш под установку автомагнитолы.
Правый боковой дефлектор.
Левый подрулевой переключатель (указателей поворотов и света фар).
Рычаг отпирания замка капота.
Рулевое колесо.
Педаль сцепления.
Педаль тормоза.
Педаль акселератора.
Гнездо для подключения переносной лампы.
Рычаг переключения передач.
Крышка пепельницы.
Прикуриватель.
Перчаточный ящик.
Рычаг стояночного тормоза.

Выключатель габаритных огней.
Индикатор включения габаритных огней.
Индикатор включения фар головного освещения.
Выключатель фар головного освещения.
Индикатор включения задних противотуманных фонарей.
Выключатель задних противотуманных фонарей.
Заглушки (резервные места для установки выключателей дополнительного оборудования).
Регулятор уровня света фар головного освещения.

Тахометр.
Индикатор левых указателей поворота.
Спидометр.
Индикатор правых указателей поворота.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива.
Левая панель индикаторов.
Информационный дисплей.
Правая панель индикаторов.
Кнопка сброса показаний счетчика суточного пробега и установки часов.

1 — указатель температуры охлаждающей жидкости. На шкале указателя красным цветом указана зона, обозначающая перегрев двигателя. При перемещении стрелки в эту зону необходимо остановить автомобиль, заглушить двигатель и проверить исправность системы охлаждения (см. Проверка уровня охлаждающей жидкости и герметичности системы охлаждения двигателя ).
2 — тахометр. Показывает частоту вращения коленвала.
ПРЕДУПРЕЖДЕНИЕ
Недопустимо увеличивать частоту вращения коленвала до значений, расположенных на красном секторе шкалы тахометра.
3 — контрольная лампа указателя левого поворота. Загорается при включении левого указателя поворота.
4 — контрольная лампа указателя правого поворота. Загорается при включении правого указателя поворота.
5 — спидометр. Показывает фактическую скорость автомобиля.
6 — указатель уровня топлива в бензобаке. Для определения количества топлива в бензобаке на шкале прибора есть отметки:
0 — пустой бензобак;
1/2 — половина бензобака;
1 — полный бензобак.

7 — контрольная лампа резерва топлива загорается, если в бензобаке остается менее 9,5 л топлива.
ПРЕДУПРЕЖДЕНИЕ
Во избежание выхода из строя топливного насоса не допускайте выработки всего бензина из топливного бака.
8 — контрольная лампа включения наружного освещения. Загорается при включении наружного освещения соответствующим выключателем (см. Органы управления в передней части салона автомобиля поз. 6).
9 — контрольная лампа низкого уровня тормозной жидкости. Загорается, если уровень тормозной жидкости в бачке главного тормозного цилиндра будет ниже минимально допустимого уровня. Движение с горящей лампой низкого уровня тормозной жидкости запрещено.
10 — контрольная лампа включения дальнего света фар. Загорается при переключении света фар с ближнего на дальний.
11 — кнопка сброса показаний счетчика суточного пробега. Для сброса показаний счетчика необходимо нажать кнопку.
12 — дисплей одометра. Верхние цифры показывают общий пробег автомобиля, а нижние — суточный пробег.
13 — контрольная лампа включения аварийной сигнализации. Загорается при включении аварийной сигнализации.

14 — контрольная лампа неисправности системы управления двигателем. Лампа загорается при возникновении неисправности в системе управления двигателем.
15 — контрольная лампа заряда аккумуляторной батареи. Загорается, если электрооборудование автомобиля начинает работать от аккумуляторной батареи**.
16 — контрольная лампа включения ручного тормоза. Загорается, если включен ручной тормоз.
17 — контрольная лампа аварийного давления масла. Загорается, если давление масла в системе смазки двигателя падает ниже нормы.
ПРЕДУПРЕЖДЕНИЕ
Работа двигателя при горящей контрольной лампе аварийного давления масла недопустима.
При загорании лампы давления масла следует выключить двигатель и проверить уровень масла в картере двигателя. Если уровень масла в норме, возможно, неисправен двигатель.
18 — резерв (для автомобилей с подушкой безопасности).

* Панель (щиток) приборов (кроме контрольной лампы аварийной сигнализации) работает только при включенном зажигании.
** При загорании контрольной лампы заряда аккумуляторной батареи необходимо предварительно проверить состояние электропроводов, а затем уже исправность генератора.

Панель (щиток) приборов автомобили ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

полезные советы автомобилисту

Панель приборов ВАЗ 2110 — описание ламп и индикаторов

Обозначения ламп индикаторов на панели приборов ваз 2110 — 15.

Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?

Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.

Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.
А мой знакомый после покупки авто в Новороссийске. купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.

Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.

Начнём по порядку.

1 — Температура охлаждающей жидкости, в градусах Цельсия.

2 — Тахометр, обороты двигателя.

5 — Спидометр, скорость автомобиля в км/ч.

6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки.

7 — Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 — Контрольная лампа включения габаритов.

9 — Низкий уровень тормозной жидкости, возможно она где-то подтекает.

10 — Включение дальнего света.

11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).

12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.

13 — Контрольная лампа аварийной сигнализации — «аварийка».

14 — Check Engine, чаще обозначается таким значком — это означает неисправность в двигателе, рекомендуется остановить работу двигателя.

15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).

16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.

17 — Индикатор включения стояночного тормоза.

18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

19 — Лампочка воздушной заслонки (на карбюраторных двигателях)

Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.

— Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов.
— Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.
— Сигнализатор непристёгнутого ремня — это понятно из рисунка.

С другой стороны сверху:

— Низкий уровень моторного масла
— Низкий уровень омывающей жидкости
— Повышенная температура охлаждающей жидкости

Вот такой получился обзор.
Если загорится какая то лампа и запикает сигнал, не впадайте в панику.
Обычно это мелочи.

Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.

Основные обозначения значков на панели приборов ВАЗ

Наличие значков на приборной панели играет одну из самых важных ролей во время вождения автомобиля. Они отвечают не только за навигацию по системам машины, но и вовремя информируют о возникновении каких-либо неисправностей, поломок и неправильной работе транспортного средства. Именно поэтому каждому автолюбителю необходимо знать расположение, расшифровку и обозначение значков на панели приборов ВАЗ.

При резком появлении того или иного индикатора на приборной доске вы сможете вовремя среагировать, что избавит вас от попадания в затруднительную ситуацию. Часто индикаторы выполняют только роль своеобразного оповещателя, но при их срабатывании лучше всего сразу уехать в гараж на ремонт или обратиться за помощью в автосервис.

Значение и расположение основных приборов на панели ВАЗ

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) располагаются непосредственно в левой части самой панели. Эта часть приборной доски водителями часто называется «торпедой». Приборная панель также содержит различные по функциям и виду переключатели и комплект индикаторных лампочек. Они отвечают за управление работой светотехнического оборудования, отопителя и других важных агрегатов.

Стандартная панель приборов на автомобиле ВАЗ-2110

В первую очередь при осмотре приборной доски глаз падает на многообразие стрелочных приборов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и комплектом сигнальных лампочек с различными функциями. Основными элементами тут являются:

Образец индукционного спидометра;
Модель тахометра;
Указатель стрелочного типа для регулировки температуры ОЖ;
Прибор для определения уровня топлива в баке.

Рассмотрим каждый из приборов более подробно.

Совет: если лампочки, индикаторы и стрелочные приборы не работают, значит, проблема кроется в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110 .

Обозначения в индукционном спидометре

Модели индукционных спидометров получают показания по значению скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Он отображает реальное значение скорости автомобиля – шкала колеблется от 0 до 200 км/час.

Ценой деления является показание в 10 км/час. Однако водитель должен помнить о том, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности – до 3-5 км/час.

Нижняя и центральная часть спидометра оснащена небольшим окошком с электронным вариантом дисплея, который через 2 строчки передает значения общего пробега за весь период эксплуатации транспортного средства и текущее значение пробега.

Обозначения на тахометре

В левой части приборной доски расположен тахометр. С помощью этого прибора водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который в свою очередь эти значения получает от датчиков на коленвале. Часто, если машина дергается при резком нажатии на газ. тахометр будет показывать низкие значения оборотов либо вовсе будет неисправен.

На шкале все деления дробятся по 5 единиц, а оцифровка значений сделана по 10 единиц. Максимальные значения ограничиваются показателем в 80 ед. Для того чтобы понять, какое количество оборотов сейчас показывает автомобиль, нужно цифру на тахометре умножить на 100. Сектор в диапазоне от 55 до 60 ед. заштриховывается красным цветом — это является сигналом водителю о том, что машина будет приближаться к критическому количеству оборотов.

Совет: при приближении количества оборотов коленчатого вала к красному сектору может произойти резкая остановка и выход из строя двигателя.

Нижняя средняя часть прибора с помощью электронной индикации отображает показатель реальной температуры окружающего автомобиль воздуха и время.

Обозначения на стрелочном указателе температуры ОЖ

В левой стороне от тахометра расположен универсальный стрелочный указатель, который регулирует показатели температуры в ОЖ. Сигналы о текущих показателях прибор получает от соответствующего индикатора температуры охлаждающей жидкости, который располагается рядом с конструкцией ГБЦ и термостата.

Здесь ценой деления принято считать 20 градусов, а общие показатели оцифровки начинаются со значения в 50 ед. а заканчиваются делением в 130 градусов. Красным цветом выделяется опасная зона работы прибора, которая начинается со значения в 105 градусов. Если стрелка прибора начинает попадать в данную зону, двигатель ВАЗ-2110 нужно сразу же выключить, а автомобиль остановить.

При перегреве мотора может наступить выход из строя не только основного комплекта блоков силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107 .

Обозначения в стрелочном указателе топлива в баке

Справа от скоростного спидометра расположен указатель, демонстрирующий уровень и вообще наличие бензина в топливном баке вашего транспортного средства. Он работает за счет датчика в баке, а данные отправляет через бортовой компьютер на шкалу. Показатели стрелочного прибора имеют следующие обозначения:

0 — у вас полностью пустой бак (машина сможет работать еще 15-20 минут).
½ — в автомобиле бензина еще полбака.
1 — автомобиль заправлен на полный бак.

Как расшифровываются значки на установленной панели приборов?

Кроме приборов панель также имеет различные значки, которые загораются при неисправностях в виде электронных индикаторов. Они имеют следующие значения для водителя:

Знак ABS. Данный индикатор загорается только во время запуска мотора и сразу гаснет. Также может загореться при возникновении проблем с работой антиблокировочных элементов в тормозной системе.
Индикатор передней подушки безопасности. Будет загораться при возникновении неисправностей с подушками, закрепленными на передней панели автомобиля.
Индикатор, который напоминает о необходимости надеть ремень безопасности. Загорится во время запуска мотора и будет гореть до тех пор, пока вы не пристегнетесь ремнем.
Сигнальная лампочка подушек безопасности. Загорается при отключении подушки у передней пары пассажиров.
Индикатор обогрева заднего стекла. Будет зажигаться перед включением обогрева на заднем стекле.
Значок ближнего света.
Индикатор дальнего света.
Знак включения задних противотуманных фонарей.
Знак передних противотуманных фар.
Индикатор, включающийся при неисправностях в электроусилителе.
Сигнальная лампа, работающая при незакрытых дверях.
Лампа регулировки уровня топлива в баке. Загорается только при условии наличия топлива на 15-20 минут езды.
Индикатор для указателя левого и правого поворота машины.
Индикатор, включающийся при перегреве в системе охлаждения двигателя.
Контрольные лампы, включающиеся при низкой зарядке аккумуляторных батарей.
Лампочка с названием «CHECK ENGINE».Зажигается при возникновении неисправностей с системой управления мотором.
Сигнальные индикаторы, включающиеся при использовании стояночного тормоза либо при появлении поломок в тормозной системе.
Индикатор низкого давления и уровня моторного масла в системе смазки.
Лампочка неисправности системы предпускового подогрева (конкретно отвечает за свечи накаливания).
Сигнальная лампа, появляющаяся при блокировке электронной системы запуска мотора автомобиля.

Совет: если загорается один из индикаторов, связанных с колесами, то для начала проведите прокачку тормозов на ВАЗ-2110. а затем снова проверьте работы системы. Если индикатор с бортовой панели пропал, значит, проблему удалось решить за счет ремонта тормозной системы.

Синяя подсветка комбинации приборов ВАЗ 2110 и ВАЗ 2115

Замена лампочки, на мой взгляд в кнопках Ваз 2110 не заставляет хозяину авто большого труда.

Принцип замены простой, для начало не обходимо отключить минусовую клемму с аккумулятора. Потом открутить, крестовой отверткой 4 болта крепления самого щитка панели приборов.

Потянув на себя и отодвинув чуть в сторону, отключить разъемы колодок к кнопкам. Далее, просто кнопки необходимо вытащить из щитка.

Верхнюю крышку которая закрывает лампочку снимаем (просто потянув ее верх от кнопки), она крепиться на кнопке двумя фиксаторами по бокам.

После того когда верхняя крышка снята, и вы видите лампочку, просто возьмите и переверните кнопку к верх ногами, там вы увидите контактную группу. Если хорошо присмотреться к кнопки, с ее тыльной стороны то можно заметить между контактами отверстие.

Если в это отверстие вставить иголку (или спицу, желательно использовать то что не сломается) и хорошо на нее нажать, то сгоревшая лампочка вылетит со свистом. Новою лампочку можно просто вставить на свое место. Немного нажав с верху она встает в свое положение. Заменив лампочки, просто собираем все на свои места. Подсветка кнопок щитка приборной панели вернулась, для того что бы снова радовать Вас=))

Лампочка для замены используется стандартная без цоколя на 12 вольт. Наименование лампы t5.

Ваз 2110: приборная панель — замена подсветки и тюнинг

Подсветка приборной панели ваз 2110 нового образца

Очень часто у автомобиля 2110 ваз приборная панель выходит из строя. При этом иногда наблюдаются проблемы с ее подсветкой.

Некоторым же просто не нравится то, как именно она светит в темное время суток. В таком случае желательно, чтобы подсветка была заменена.

В этой статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео – обзоре в сети Интернет.

Расположение ламп на приборной панели ВАЗ 2110

Для того чтобы заменить конкретную лампочку, нужно четко знать ее местоположение. Рассмотрим приборную панель автомобиля ВАЗ 2110 и выясним, какая лампочка за что отвечает.

Какие лампы установлены и сколько их

Подсветка панели приборов ВАЗ и индикация состояния агрегатов автомобиля осуществляется при помощи ламп накаливания 12 В 1.2 Вт, которые установлены в патрон 2W2. Лампа вытаскивается из патрона легко — нужно просто потянуть её пальцами, она может быть приобретена как отдельно, так и с патроном. Всего для подсветки и индикации в приборке для ВАЗ 2110 используется 20 ламп, и стоят они недорого – 5-10 руб. (на момент написания) в зависимости от бренда (без патрона).

При желании вместо ламп накаливания можно установить в панель приборов ВАЗа светодиодные – они выпускаются на то же напряжение с таким же типоразмером и могут быть как с патроном, так и без. Кстати, в последних модификациях десятки ВАЗ устанавливал уже светодиодные источники света.

Чем светодиоды лучше?

В первую очередь у них больший срок службы (до 20-30 000 ч вместо 1 000 для ламп накаливания). Они не боятся вибраций и в 8 раз экономичнее. Но за все это надо платить в буквальном смысле слова: стоят светодиодные лампочки в разы дороже своих обычных аналогов накаливания. Если учесть, что в панели ВАЗа их 20, то сумма получится немалая.

Будьте осторожны с контрольной лампой генератора, по обратной связи от наших читателей её лучше менять только на такую же.

Как заменить комбинацию приборов на ВАЗ 2110-ВАЗ 2112?

Примечание! На автомобили десятого семейства устанавливали за всё время производства, различные комбинации приборов, а так же торпеды различались между собой, мы же разбирать все панели не будем, а затронем только лишь штатную торпеду которая использовалась на большинстве автомобилях десятого семейства!

Снятие: 1) Чтобы добраться до комбинации приборов, снять нужно будет сперва щиток, потому что он препятствует доступ к комбинации, щиток же крепится на нескольких винтах (Винтов всего 4, два винта внизу располагаются и ещё два сверху, более подробно смотрите на фотографиях ниже), отвернув которые, его легко можно будет снять с автомобиля.

Примечание! На щитке присутствуют кнопки, их можно не отсоединять, а просто когда винты откручены будут, отведите щиток в сторонку (Чтобы не мешал), но если Вам нужно чтобы он полностью был снят с приборной панели, то потянув за эти кнопки, выньте их как это на фото ниже показано, разъёмы которые к ним подсоединяются, протолкните во внутрь и снимите щиток полностью с приборки (Руль ещё вниз полностью опустите, при помощи рычажка который внизу находится, чтобы щиток не во что не упирался во время снятия)!

2) Когда щиток будет отведен, при помощи крестообразной отвёртки выкрутите по два винта которые с боков приборку держат и выпрямив с помощью пассатижей лапки у двух фиксаторов (см. маленькое фото), вытащите комбинацию на себя, в задней части к комбинации крепится два разъёма должны будут (Их отсоедините) и тросик спидометра, если Вы к нему не сможете подлезть и он будет держать комбинацию приборов (Не даст ей вынуться), то от коробки данный тросик отсоедините.

Примечание! Тросик спидометра используется не на всех автомобилях десятого семейства, а только лишь на карбюраторных машинах, при установке комбинации, обязательно его обратно подсоедините или если центральная часть у него будет вся испорчена (Там грани у неё есть, если они сорваны будут), то в таком случае, произведите замну троса на новый!

Установка: Устанавливается комбинация в обратной последовательности, если Вам будет нужно поменять лампочки в ней, воспользуйтесь фотографией и описанием к ней чуть ниже, сами лампы в патронах располагаются, если будет нужно извлечь какую то лампу, то сперва патрон будет нужно вытащить из комбинации (Делается это посредством проворачивания патрона против часовой стрелки), а когда он в руках у Вас будет, просто ухватитесь пальцами за лампу и извлеките её из комбинации приборов и произведите замену.

Дополнительный видео-ролик: Как поменять комбинации или лампочки в ней, Вы можете увидеть наглядно, в ролике, который размещён по ниже:

Как снять приборку

На ВАЗ 2110 снять приборную панель с торпедо не составляет никакого труда, а из инструментов понадобится лишь крестовая отвертка и пассатижи или гаечный ключ. С их помощью мы снимем с аккумулятора плюсовую клемму перед началом работ. Итак, опускаем руль и отворачиваем 4 винта, которыми крепится декоративная накладка.

Восстанавливаем подсветку и меняем контрольные лампы

Снимаем лампочку, которую нужно заменить (назначение лампочек на первом фото статьи). Для этого поворачиваем патрон против часовой стрелки на 90 градусов, и он легко выйдет вместе с лампочкой.

Разборка и замена приборов

Для замены (ремонта) приборов необходимо произвести следующие действия в строго установленном порядке:

1. Следует снять полностью в сборе всю комбинацию приборов.

2. Открутите винты (2 шт.), которыми крепится шина. После этого саму шину необходимо отсоединить от платы системы приборов.

3. Открутите винты (7 шт.), с помощью которых крепится рамка со стеклом.

4. Необходимо снять рамку, разъединив её с системой приборов.

5. Открутите винты в количестве 2-х штук, которыми крепится плата комбинации приборов.

6. Отсоедините левый световой фильтр, на котором обозначены символы контрольных ламп.

7. Отсоедините правый световой фильтр, на котором обозначены символы контрольных ламп.

8. Открутите винты (по 2шт.), с помощью которых крепятся колодки красного и белого цвета. Затем снимите эти колодки.

9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра. Каждый прибор крепится 3-мя гайками.

10. Отсоедините плату от корпуса системы приборов.

11. Открутите винты крепления шкалы приборов к корпусу (5шт.).

12. Из корпуса системы выньте шкалу с приборами.

Замена подсветки на приборной панели

Знак приборной панели на ваз 2110

Для этого необходимо использовать следующий алгоритм:

Следует вынуть панель.
Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.

Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».

Остатки клея необходимо убрать.

Можно приступать к замене подсветки.

Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.

Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.

Описание тюнинга приборной панели

Примечание: легче его снять, если потереть ножом то в одном направлении, то в другом.

Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.

Отдельная подсветка стрелок

СВЕТОДИОДЫ В ПРИБОРНУЮ ПАНЕЛЬ НА ВАЗ 2110 2111 2112

Видео руководство по замене

щитка приборов на
ВАЗ 2110
-2112 своими руками. Также рассмотрен пример по
замене
…

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Видео обзор — Стайлинг подсветки

салона авто
Ваз 2110 замена
всех лампочек накаливания на диодные на
панели
…

Светодиодная панель приборов ваз 2110

Желая, чтобы стрелки светились другим цветом, можно сделать следующее:

Примечание: при этом стрелки будут гореть другим цветом только при зажигании.

Нюансы и тонкости тюнинга своими руками подсветки панели приборов ВАЗ 2110

Причин, по которым владелец может захотеть сменить на своем ВАЗ 2110 подсветку панели приборов, может быть немало. В первую очередь, из желания приблизить «интерьер» своей любимой машины отечественного автопрома к лучшим образцам импортных автомобилей.

Конечно же, не секрет: если даже вначале панель приборов на ВАЗ (хоть старого образца, хоть Евро, хоть Приоры) выглядит, скажем – так себе, то со временем еще и подсветка светит все слабее.

Панель приборов ВАЗ 2110 со светодиодной подсветкой

Поэтому, если ну очень хочется, то совсем не относится к сложным операциям замена подсветки, а возможно — всей приборной панели своими руками. А как это сделать, попробуем подробно объяснить.

Как поменять подсветку с использованием цветной пленки

Старая панель приборов ваз 2110

Для того, чтобы поменять цвет подсветки приборной панели, не обязательно менять светодиодные лампочки.

Для этого можно просто:

Взять 12 светодиодов и светодиодную ленту.
Вынуть из цоколя лампочки, на место которых вставлять по одному светодиоду.
Нужно взять необходимое количество светодиодной ленты.

Схема панели приборов

Примечание: ее длина отмеряется по величине панели.

Цоколь и светодиоды необходимо вернуть в первоначальное место.
Следует приклеить ленту к пластику панели (должна поддерживаться соответствующая температура).
Хорошо закрутить колодку.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов – покупка накладки.

Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.

С этой целью следует выполнить такие действия:

Можно снять кожух, но при этом плата все равно будет заблокирована.
Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
Стрелки по любому надо будет снять.

Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

Панель разобрана, теперь нужно попытаться решить проблему.

Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.

Для этого необходима работа с паяльником.

Но если панель разбиралась с целью сбрасывания показаний спидометра, то:

Теперь желательно как-то собрать панель обратно.

Делается это еще легче:

Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать.

Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
Плату крепить на болтики.
В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.

Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

Подмена лампочек в приборной панели ваз 2110 своими силами

Установка приборной панели на ВАЗ 2110

Приборная панель автомобиля ВАЗ 2110 создана для отражения инфы о текущем состоянии авто. Делается из пластика обыденного свойства.

Наличие огромного количества лампочек приводит к тому, что время от времени необходимо создавать их подмену. Многие водители желают поменять неказистую заводскую панель ВАЗ 2110 более современной.

Статья предлагает выяснить, как делается замена лампочек приборной панели ВАЗ 2110 и как сделать ее более эстетичной.

Ремонт «приборки» ВАЗ 2110

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант – можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Как заменить на приборной панели лампы подсветки

Руль опускается в нижнее положение.
Откручиваются два верхних шурупа, декоративная накладка вытаскивается.
Откручиваются три шурупа фиксации приборной панели.

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Видео управление по замене

щитка устройств на
ВАЗ 2110
-2112 своими руками. Также рассмотрен пример по
замене
.

Замена лампочек в приборной панели ВАЗ 2110 12

Поддержите лайком, оставляйте свои комменты, сделаем чисто пацанский контент. Следующее видео будет про.

Совет: Трос спидометра мешает вытащить приборку. Для его отключения он сначала отстегивается от коробки, оттягиваеся в сторону стопорное кольцо и сдергивается вверх фишка тросика, который затем проталкивается в кабину. На себя вытягивается часть приборки, а тросик удобно отстегивается от спидометра.

Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Установка приборной панели с другого автомобиля

С каждым годом проводилось создание более совершенных приборных панелей. Примером можно назвать модель с «Приоры», которая имеет довольно привлекательный дизайн и экран навигации. При необходимости можно провести подгонку приборной панели под рассматриваемый автомобиль. В целом можно сказать, что провести установку панели приборов из «Приоры» можно практически без ее изменения. Единственное, что следует учитывать, это:

Нужно подобрать питание к экрану навигации.
Для управления активным блоком устанавливается специальный джойстик, который устанавливается под рулем с правой стороны.
Для того чтобы работала навигация следует установить антенну и подключить ее к блоку.

Все сложности заключаются в подключении питания. В ВАЗ 2110 не предусмотрена установка экрана, что определяет отсутствие фишки. Поэтому следует разбираться в особенностях электрики автомобиля, подобрать необходимые кабеля с фишками.

Нюансы европанели приборов на ВАЗ 2112 и особенности ее ремонта

Дополнительный монтажный блок ВАЗ 2112

Несмотря на такой электронный аскетизм, разораться в нескольких десятках лампочек и шкал в принципе возможно. Сидя дома, с книжкой в руках и попивая чай. Но когда на скорости 140 начинает лихорадочно требовать внимания какой-то индикатор, то невольно теряешься, и контроль над автомобилем стает, мягко говоря, не самым идеальным.

Особенно, когда пересаживаешься из копейки за руль 2112, то чувствуешь себя юным Гагариным в инопланетном космическом корабле, когда каждая лампочка что-то значит, а что именно — поди, разберись. Только в этих целях стоило заняться изучением новой панели сто двенадцатой более подробно, чем мы с удовольствием и делимся.

Описание

Чтобы не нарушать ознакомительного характера описания панели, а главное, чтобы не перерисовывать стрелочки, мы воспользуемся заводской схемой расположения контрольных ламп и указателей на щитке приборов. Вот она.

Стрелочный указатель, который показывает схематически приблизительную температуру охлаждающей жидкости в системе охлаждения. Указатель получает сигнал от датчика, который установлен между головкой блока цилиндров и термостатом, таким образом, он показывает более объективную температуру. Прибор разделен на деления с ценой в 20 градусов. Датчик способен распознавать температуру, начиная с 50 градусов, а небезопасный температурный режим начинается в красной зоне с температуры 105 градусов. Градация заканчивается 130 градусами, при которых мотор почти гарантированно перегреется и заклинит.
Тахометр. Показывает количество оборотов двигателя в минуту в реальном времени. Шкала тахометра имеет деления в пять единиц, а оцифровка проведена через каждых 10. Добавив два нуля мы получим реальное значение. Красная зона начинается с 55 единиц.
Лама со стрелкой, показывающая какой поворотник включен, в данном случае, левый.
Контроль включения правого поворотника.
Спидометр индукционного типа получает данные о скорости движения машины от датчика, расположенного в КПП. Точность показаний спидометра не слишком велика, и в зависимости от скорости движения может иметь погрешность от 5 км/ч и выше.
Указатель уровня топлива. Он получает сигнал от датчика, расположенного непосредственно в топливном баке.
При падении уровня топлива до критического, загорается эта контрольная лампа.
Лампа включения ближнего света.
Контрольная лампа уровня тормозной жидкости.
Индикатор включения дальнего света.
Ручка корректировки часов.
Одометр и суточный пробег.
Аварийная сигнализация.
Критическая неисправность двигателя, вызванная сбоем электронных систем.
Часы и термометр.
Низкое напряжение зарядки батареи.
Индикатор сигнализации включения ручника.
Критическое давление масла.
Индикатор обогатителя топливной смеси.

Европанель

На автомобили выпуска после 2006 года стали устанавливать новую панель, которую почему-то назвали евро. Наверное, по аналогии с евроремонтами.

Многие устанавливают их на 112-е старого образца, считая, что они выглядят лучше. Она имеет много кнопок, которые поддерживают те функции, которых нет в старых машинах, и зачастую приходится устанавливать блок подрулевых переключателей для более гармоничного сочетания с новым дизайном.

Установка европанели на ВАЗ 2112 старого образца

Замена всей панели — процесс достаточно трудоемкий и длительный, потому что придется перепаковывать практически всю проводку. Но не только работа усложняет процесс замены. Придется докупить некоторые необходимые элементы, чтобы панель стала на место. А именно:

заглушки для лишних кнопок;
воздухопровод;
вставки, кнопки, колодки;
новый жгут проводов, соответствующий схеме подключения;
кронштейны крепления щитка;
придется заменить дверные карты, поскольку старые не стыкуются с новой конструкцией.

Поэтому перед заменой стоит подумать о целесообразности операции. Таким образом, мы близко познакомились с приборной панелью ВАЗ 2110, и надеемся, что она не доставит вам неприятностей в дороге. Поменьше красных огней на вашем щитке, и удачной дороги!

Панель приборов ВАЗ-2112

Панель приборов ВАЗ-2112 по современным меркам достаточно аскетичная. В ее центральной части, расположенной перед водителем, расположены два стрелочных указателя: тахометр и спидометр. Первый, как известно, показывает, с какой частотой вращается в настоящее время двигатель, второй – скорость движения автомобиля. Под тахометром конструкторы поместили на панель циферблат с электронными часами и термометром, показывающим уличную температуру при наличии соответствующего датчика. Под спидометром – электронный одометр, демонстрирующий общий и суточный пробег.

Справа от одометра – рычажок регулировки электронных часов. На панелях с установленным узким дисплеем с помощью данной ручки можно переключать показания одометра на общий или на суточный пробег. Между тахометром и спидометром вверху расположены индикаторы поворотов, соответственно, левого и правого, а внизу два индикатора: «аварийки» и критической неисправности двигателя, появившейся из-за произошедшего сбоя в работе электронных систем. При загорании этого индикатора лучше всего заглушить двигатель, поскольку причин, по которым он сработал, может быть несколько. Иногда этот индикатор сигнализирует о наличии ошибок в работе бортового компьютера, которые устраняются на сервисе с помощью специального ПО.

Панель ВАЗ-2112 также оснащена стрелочным датчиком температуры охлаждающей жидкости. Датчик, подсоединенный к прибору, распознает температуру, начиная с 50 градусов по Цельсию. На ВАЗ-2112 красная зона начинается со 105 градусов. При 130 градусах мотор заклинит от перегрева, поэтому дальнейшая индикация здесь попросту бессмысленна. Под датчиком температуры охлаждающей жидкости на панели ВАЗ-2112 расположено 4 индикатора:

обогатителя топливной смеси (для двигателей с карбюратором);
давления масла – уровень масла снизился до критически низкого. Лучше всего заглушить двигатель, выявить и по возможности устранить проблему, продолжив движение только после доливки масла;
стояночного тормоза;
заряда батареи – индикатор сигнализирует о наличии неисправности в работе системы, например, о разрыве цепи, обрыве ремня генератора, и других такого рода неполадках.

Какой из проводов куда ведет

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:

указатель уровня топлива;
лампы освещения щитка;
контроль правого и левого поворотов (по отдельности);
тахометр;
колодка со множеством штекеров;
указатель температуры охлаждающей жидкости.

Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:

дальнего света;
«аварийки»;
CHECK ENGINE;
заряда аккумулятора;
стояночного тормоза;
давления масла;
воздушной заслонки (для моделей с карбюратором);
работы наружного освещения.

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

Подключение ЭБУ Январь 5 на ВАЗ 2112

Схема управления ВАЗ 21124 с одним ДК

Управление мотором ВАЗ 21124 с двумя ДК

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Дополнительный монтажный блок ВАЗ 2112

Монтажный блок с правой стороны под торпедо

Где взять европанель?

Дело в том, что евронакладки, а также европанели в сборе стали дефицитом, поскольку их выпуск прекращен уже более пяти лет назад. Поэтому в основном продают б/у в хорошем состоянии, новую найти довольно сложно. Если вдруг предлагаемый товар вам не подходит, можно поставить Приоровскую, полностью разобрав старую.

Автор: ratico19
Распечатать

(7 голосов, среднее: 2.9 из 5)
Поделитесь с друзьями!

Распиновка приборной панели ВАЗ2113, 2114, 2115

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Белая колодка (Х1)

Красная колодка (Х2)

Корпус (масса) — чёрный
К датчику температуры окружающеговоздуха — голубой-пурпурный
Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный
Предохранитель F16 (к клемме 15 замказажигания) — оранжевый
Тахометр (высоковольтный вх. с катушки) — жёлтый
Корпус (масса) — чёрный
К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный
Регулятор освещения приборов — белый
Датчик температуры охлаждающей жидкости. — зелёно-белый
Указатель поворота ПРАВЫЙ — голубой
К предохранителю F10 монтажного блока- коричневый
Указатель поворота ЛЕВЫЙ — голубой-чёрный
Уровень тормозной жидкости -розово-голубой
Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный
К маршрутному компьютеру — коричневый
К контроллеру ЭБУ — розово-чёрный
Датчик скорости — серый и жёлтый
К датчику указателя уровня топлива — оранжевый
К датчику указателя уровня топлива — розовый
К выключателю стояночного тормоза- коричнево-голубой
Предохранитель F14 монтажного блока — зелёно-чёрный
Вывод «D» генератора через панель предохранителей — коричнево-белый
Выключатель аварийной сигнализации
Датчик давления масла — сине-голубой
К клемме «50» выключателя зажигания — пурпурный

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Схема соединений панели приборов ВАЗ 2114

выключатель обогрева заднего стекла;
выключатель задних противотуманных фонарей;
переключатель света фар и указателей поворота;
монтажный блок;
переключатель стеклоочестителей;
выключатель противотуманных фар;
блок индикации бортовой системы контроля;
колодка жгута панели приборов к жгуту дополнительному;
комбинация приборов;
колодка жгута панели приборов к жгуту борткомпьютера;
колодка жгута панели приборов к жгуту системы зажигания;
колодка жгута панели приборов к жгуту боковых дверей;
предохранитель 16 А;
предохранитель 16 А;
выключатель зажигания;
выключатель на освещения;
электродвигатель отопителя;
добавочное сопротивление электродвигателя отопителя;
реле разгрузки замка зажигания;
реле задних противотуманных огней;
реле стартера;
патрон подключения переносной лампы;
прикуриватель;
колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
осветитель;
осветитель;
осветитель;
переключатель отопителя;
регулятор освещения приборов с реостатом;
выключатель сигнала торможения;
выключатель звукового сигнала;
выключатель аварийной сигнализации;
лампа подсветки пабло управления отопителем;
предохранитель 16 А;
реле обогрева сидений;

Полезное: Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Другой вариант схемы цоколёвки разъёмов

проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
лампа аварийной сигнализации, загорится при подаче +.
лампа дальнего света, подключить к зелёно-чёрному проводу.
указатель уровня топлива, подключить к розово-красному проводу.
к датчику скорости.
выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
подсветка приборов, подключить к белому проводу.
масса, подключить к чёрному проводу.
питание приборов, подключить к оранжевому проводу.
если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
масса, подключить к бело-чёрному проводу.
низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
лампа наружного освещения, подключить к жёлтому проводу.
лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
питание приборов, подключить к оранжево-синему проводу.
лампа ручного тормоза, подключить к коричневому проводу.
лампа заряда аккумулятора, подключить к коричнево-белому проводу.
лампа низкого давления масла, подключить к серо-синему проводу.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» множество соединений и проводов. Каждое действие должно быть аккуратным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не встанет нормально, а в автомобиле заметно прибавиться скрипа во время движения.

В некоторых случаях полностью демонтировать штатную панель не нужно. В нашей статье предоставлено описание полного разбора.

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

Этикеты с клеящейся основой.
Маркер или карандаш.
Набор отверток и ключей.

Главными помощниками в этой работе станут ключ на 10 и крестовая отвертка. Карандаш или смывающийся маркер нам нужен для того, чтобы помечать снятые элементы. Касается это и самоклеящихся этикеток. Проводов и деталей слишком много, после разбора вы уже забудете, где какой компонент стоят. Пометки и наклейки напомнят вам о местоположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает проводить разбор без демонтажа других компонентов салона, но это существенно усложняет и продлевает работу. Мы рекомендуем подготовить салон, так как вам понадобится место для маневров. Снимите кресла и руль – соблюдайте эту последовательность. Также стоит разобрать туннель пола.

Для этого необходимо открутить саморезы и подвинуть деталь ВАЗ 2110 назад. С нижней частью проделываем такую же операцию. Следующий шаг – это демонтаж бардачка, теперь можно снять монтажный блок и реле. В процессе необходимо маркировать каждый провод. Особенно аккуратно нужно обращаться со спидометрами.

Снятие – пошаговая инструкция

Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.
Далее плоской отверткой следует поддеть заглушку, установленную на центральном тоннеле. Теперь можно открутить крепления тоннеля, они расположены сзади и по бокам.
Теперь эту часть можно полностью демонтировать. У нас появился доступ к прикуривателю – отсоединяем от него всю проводку, а затем снимаем чехол от ручки коробки передач.
Переходим к воздуховоду – при помощи «десятого» ключа снимаем его. Теперь у нас есть доступ к центральной панели, ее держат крепления в задней и передней части. Убрав винты, демонтируем панель.
Бардачок мы убрали заранее, поэтому нам осталось только отсоединить подсветку и открутить крепления за ним. С каждой стороны панели необходимо открутить винты, после чего панель можно будет открутить при помощи ключа и крестовой отвертки – зажимаем гайку ключом и крутим отвертку.
Поддев воздуховод плоской отверткой, снимаем его. На торпеде осталась гайка, которую необходимо удалить. Теперь панель можно полностью снять, поднимите ее вверх и потяните на себя, панель после этого сойдет со шпилек. Помечаем проводку и достаем все штекеры. Проводов достаточно много, не запутайтесь в них — это поможет сделать маркер

Готово, торпеда демонтирована, вы можете заменить отдельные ее компоненты, поставить другую панель от ВАЗ 2110 или провести тюнинг при помощи европанели. Сборка проходит в обратной последовательности. Вместо штатной панели будет установлена накладка? Тогда переходим к следующему разделу.

Контрольные лампы, расположенные на дополнительной панели ВАЗ-2112

В торпедо ВАЗ-2112 вмонтирована дополнительная панель, на которой конструкторы также разместили несколько индикаторов. В частности, посередине располагается силуэт автомобиля с распахнутыми дверцами. Если какая-то из дверей подсвечивается – значит, она закрыта недостаточно плотно.

С левой стороны от индикатора автомобиля (один над другим) расположено три индикатора:

предупреждение о низком уровне моторного масла (дополнительное);
предупреждение о низком уровне жидкости в бачке стеклоомывателя;
дополнительное предупреждение о высокой температуре охлаждающей жидкости.

Справа от силуэта авто, опять-таки друг над другом, находится еще три индикатора:

индикатор неисправности стоп-сигналов или габаритных огней;
предупреждение о высокой степени износа тормозных колодок;
предупреждение о не пристегнутом ремне безопасности.

Особенности подключения БК

В завершение хотелось бы более детально остановиться еще на таком моменте, как установка бортового компьютера. В приведенной чуть выше типичной схеме распиновки приведен лишь один ведущий к нему провод – коричневого цвета. Но для правильной работы данного прибора только его будет недостаточно. Поэтому приведем полную схему распиновки подключения бортового компьютера:

Зеленый провод – идет от электронного блока управления, нужен для снятия информации о расходе топлива.
Оранжевый – следует к замку зажигания, к клемме 15.
Бело-красный – туда же, только к клемме 30.
Общий массовый провод черного цвета.
Коричневый – нужен для снятия данных о скорости.
Красно-зеленый – к плюсовой схеме датчика уровня топлива.
Белый – ведет к регулятору освещения, отвечающему за лампы, подсвечивающие приборный щиток.

Всем привет) Новая запись посвящается переходу с панели Автоприбор (АП) с одним окном 2110-3801010-04 на Панель VDO нового образца 1118-3801010. Приборки совершенно разные поэтому доработка коснулась в первую очередь колодок.

Новую 32 пиновую колодку взял с жгута ваз 2112, отдельно в продаже пока не встречал.

Контакты из зеленой колодки достать не реально, в отличии от старых 13 пиновых. Поэтому провода были обрезаны с запасом. Потом спаивались с концами проводов от белой и красной колодок, для изоляции обтянуты термоусадкой.

Информация которая использовалась в ходе работ с электрикой: Распиновка разъемов комбинации приборов Ваз 2110 старого образца:

Инструкция по монтажу и ремонту

Вид после демонтажа панели

Замена панели, особенно если устанавливаете на старый ВАЗ 2112 представляет собой определенную сложность. На старых машинах нет части тех функций, под которые панель имеет кнопки. Может потребоваться поработать над проводкой.

Инструменты и материалы

Инструменты потребуются стандартные.

А вот дополнительных материалов нужно определенное количество:

понадобятся заглушки для лишних кнопок, которые не нужны на старом автомобиле;
воздухопровод;
различные вставки, кнопки (5 штук) и колодки;
новый жгут проводов, подходящий для схемы подключения;
кронштейны для крепления приборного щитка;

Алгоритм действий

Щиток в полностью установленном виде

Вначале нужно снять старую панель. Делается это также, как и на других моделях машин производства ВАЗ.

При установке, нужно заменить замок зажигания на десяточный или калиновский, в зависимости от того, сколько клемм на колодке к замку. Можно оставить и старый и переставить провода, но новый и работать и смотреться будет лучше.

Нужно заменить проводку панели приборов. Также, подключить габариты дополнительными двумя проводками в ш4/13 и ш3/13 на монтажном блоке. Это относится к старым блокам, с 11 местами под реле.

В зависимости от того, инжектор или карбюраторная, подключение имеет свои нюансы. Если покупали цельную заводскую панель, то к ней должна прилагаться инструкция. Вкратце можно отметить, что на инжекторе не ставится датчик скорости, учтите это при установке.

Большую помощь может оказать электросхема автомобиля. Если ее нет, то можно найти в интернете. Есть некоторые различие в ней между ВАЗ 21124, 2111 и другими вариантами машин, так что найдите именно свою.

Если после включения не работает панель приборов, проверьте правильность подключения проводки – обычно ошибка именно в этом.

Возможные неисправности

Щиток в процессе установки на ВАЗ 2114
Возможные неисправности с панелью могут быть связаны с неправильным подключением. Из-за этого часть индикаторов или даже все могут не работать.

Если изначально все функционировало нормально, а потом возникли какие-то неисправности, проверьте состояние проводки. После длительной эксплуатации могут отваливаться различные кнопки, но их легко можно заменить. Случается и перегорание блока предохранителей, его замена обойдется уже в 1800 рублей.

Снятие приборной панели авто

при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
провода, идущие от прикуривателя, отсоединить, достать патрон;
при помощи узкой отвертки снять рукоятку с рычагов;
потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
открутить саморез, находящийся за панелью;
два самореза, крепящих накладку, также открутить;
отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
отвинтить болты крепления;
открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
открутить саморез, крепящий световод и снять его;
саморезы, крепящие отопительный блок также открутить;
снять ламповые патроны;
после снятия внешних деталей, вынуть декоративную вставку;
открутить все гайки ключом на 21;
гидрокорректор, вынуть его лампу;
открутить саморезы, которые крепятся к поперечине, находящейся слева.
В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Идеи для тюнинга

ВАЗ 2112 с европанелью
Если у вас ВАЗ 2112 тюнинг доступен для панели не слишком широкий. Но можете установить дополнительную подсветку приборов, чтобы ночью в темноте видеть все показания. Это просто смотрится стильно, особенно если использовать для подсветки тюнинговый синий цвет.

На этой панели много места под кнопки, которые на старой машине не нужны. Но можете установить обогрев боковых зеркал и вывести его включение на эти кнопки.

Панель приборов на ВАЗ 2112 европанель. Инструкция установки

Дополнительный монтажный блок ВАЗ 2112

Описание

Стрелочный указатель, который показывает схематически приблизительную температуру охлаждающей жидкости в системе охлаждения. Указатель получает сигнал от датчика, который установлен между головкой блока цилиндров и термостатом, таким образом, он показывает более объективную температуру. Прибор разделен на деления с ценой в 20 градусов. Датчик способен распознавать температуру, начиная с 50 градусов, а небезопасный температурный режим начинается в красной зоне с температуры 105 градусов. Градация заканчивается 130 градусами, при которых мотор почти гарантированно перегреется и заклинит.
Тахометр. Показывает количество оборотов двигателя в минуту в реальном времени. Шкала тахометра имеет деления в пять единиц, а оцифровка проведена через каждых 10. Добавив два нуля мы получим реальное значение. Красная зона начинается с 55 единиц.
Лама со стрелкой, показывающая какой поворотник включен, в данном случае, левый.
Контроль включения правого поворотника.
Спидометр индукционного типа получает данные о скорости движения машины от датчика, расположенного в КПП. Точность показаний спидометра не слишком велика, и в зависимости от скорости движения может иметь погрешность от 5 км/ч и выше.
Указатель уровня топлива. Он получает сигнал от датчика, расположенного непосредственно в топливном баке.
При падении уровня топлива до критического, загорается эта контрольная лампа.
Лампа включения ближнего света.
Контрольная лампа уровня тормозной жидкости.
Индикатор включения дальнего света.
Ручка корректировки часов.
Одометр и суточный пробег.
Аварийная сигнализация.
Критическая неисправность двигателя, вызванная сбоем электронных систем.
Часы и термометр.
Низкое напряжение зарядки батареи.
Индикатор сигнализации включения ручника.
Критическое давление масла.
Индикатор обогатителя топливной смеси.

Европанель

Установка европанели на ВАЗ 2112 старого образца

заглушки для лишних кнопок;
воздухопровод;
вставки, кнопки, колодки;
новый жгут проводов, соответствующий схеме подключения;
кронштейны крепления щитка;
придется заменить дверные карты, поскольку старые не стыкуются с новой конструкцией.

Панель приборов ВАЗ-2112

обогатителя топливной смеси (для двигателей с карбюратором);
давления масла – уровень масла снизился до критически низкого. Лучше всего заглушить двигатель, выявить и по возможности устранить проблему, продолжив движение только после доливки масла;
стояночного тормоза;
заряда батареи – индикатор сигнализирует о наличии неисправности в работе системы, например, о разрыве цепи, обрыве ремня генератора, и других такого рода неполадках.

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;
21120 (Евро-2)
21124 – BOSCH M7.9.7, Евро-2;

Мотор	21120 (Евро-2)	21124 (Евро-2)	21124 (Евро-3)
Форсунки	1	2	2
Катушка зажигания	–	1	1
Свечи	2	–	–
Модуль зажигания	3	–	–
Разъём диагностики	4	Б	Б
ЭБУ	5	3	3
Отводы на приборку	6	Е	Е
Реле зажигания (6)	7	4	4
Предохранитель цепей зажигания (1)	8	5	5
Реле вентилятора (4)	9	6	6
Предохранитель вентилятора (2)	10	7	7
Реле бензонасоса (5)	11	8	8
Предохранитель бензонасоса (3)	12	9	9
ДМРВ	13	10	10
Датчик неровной дороги	–	–	11
ДПДЗ	14	11	12
ДТОЖ	15	12	13
РХХ	16	17	14
Лямбда-зонд основной	17	14	15
Лямбда-зонд дополнительный	–	–	16
Датчик детонации	18	15	18
ДПКВ	19	16	19
Клапан продувки адсорбера	20	13	17
Блок АПС	21	18	20
Индикатор АПС	22	19	21
Датчик скорости	23	21	23
Бензонасос + датчик уровня	24	22	24
Датчик давления масла	25	23	25
Датчик термометра тосола	26	24	26
Датчик уровня масла	27	–	–
Датчик фаз	28	20	22
Разъём ABS	A	А	А
Разъём кондиционера	B	В	В
Разъём вентилятора	C	–	–
Подсветка замка зажигания (к бело-голубому проводу)	D+E	–	–
Отводы к жгуту дверей	–	Д	Д
+АКБ	F	Г	Г
Масса	G1+G2	G1+G2	G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Дополнительный монтажный блок ВАЗ 2112

Монтажный блок с правой стороны под торпедо

Распиновка приборной панели ВАЗ2113, 2114, 2115

Белая колодка (Х1)

Красная колодка (Х2)

Корпус (масса) — чёрный
К датчику температуры окружающеговоздуха — голубой-пурпурный
Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный
Предохранитель F16 (к клемме 15 замказажигания) — оранжевый
Тахометр (высоковольтный вх. с катушки) — жёлтый
Корпус (масса) — чёрный
К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный
Регулятор освещения приборов — белый
Датчик температуры охлаждающей жидкости. — зелёно-белый
Указатель поворота ПРАВЫЙ — голубой
К предохранителю F10 монтажного блока- коричневый
Указатель поворота ЛЕВЫЙ — голубой-чёрный
Уровень тормозной жидкости -розово-голубой
Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный
К маршрутному компьютеру — коричневый
К контроллеру ЭБУ — розово-чёрный
Датчик скорости — серый и жёлтый
К датчику указателя уровня топлива — оранжевый
К датчику указателя уровня топлива — розовый
К выключателю стояночного тормоза- коричнево-голубой
Предохранитель F14 монтажного блока — зелёно-чёрный
Вывод «D» генератора через панель предохранителей — коричнево-белый
Выключатель аварийной сигнализации
Датчик давления масла — сине-голубой
К клемме «50» выключателя зажигания — пурпурный

Схема соединений панели приборов ВАЗ 2114

выключатель обогрева заднего стекла;
выключатель задних противотуманных фонарей;
переключатель света фар и указателей поворота;
монтажный блок;
переключатель стеклоочестителей;
выключатель противотуманных фар;
блок индикации бортовой системы контроля;
колодка жгута панели приборов к жгуту дополнительному;
комбинация приборов;
колодка жгута панели приборов к жгуту борткомпьютера;
колодка жгута панели приборов к жгуту системы зажигания;
колодка жгута панели приборов к жгуту боковых дверей;
предохранитель 16 А;
предохранитель 16 А;
выключатель зажигания;
выключатель на освещения;
электродвигатель отопителя;
добавочное сопротивление электродвигателя отопителя;
реле разгрузки замка зажигания;
реле задних противотуманных огней;
реле стартера;
патрон подключения переносной лампы;
прикуриватель;
колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
осветитель;
осветитель;
осветитель;
переключатель отопителя;
регулятор освещения приборов с реостатом;
выключатель сигнала торможения;
выключатель звукового сигнала;
выключатель аварийной сигнализации;
лампа подсветки пабло управления отопителем;
предохранитель 16 А;
реле обогрева сидений;

Полезное: Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Другой вариант схемы цоколёвки разъёмов

проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
лампа аварийной сигнализации, загорится при подаче +.
лампа дальнего света, подключить к зелёно-чёрному проводу.
указатель уровня топлива, подключить к розово-красному проводу.
к датчику скорости.
выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
подсветка приборов, подключить к белому проводу.
масса, подключить к чёрному проводу.
питание приборов, подключить к оранжевому проводу.
если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
масса, подключить к бело-чёрному проводу.
низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
лампа наружного освещения, подключить к жёлтому проводу.
лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
питание приборов, подключить к оранжево-синему проводу.
лампа ручного тормоза, подключить к коричневому проводу.
лампа заряда аккумулятора, подключить к коричнево-белому проводу.
лампа низкого давления масла, подключить к серо-синему проводу.

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя Каприз и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евро-3, накладка без полочки, но под панель приборов Калины, Приоры, и имеет модуль климат-контроля с 3 ручками и клавишу аварийной остановки.

Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру.

Не считая этих евро-накладок есть накладки, которые устанавливают сверху них. К примеру, накладка панели Каштан.

Поставить накладку Каштан на торпеду не трудно, потому на этом останавливаться не будем, а вот поменять старенькую накладку панели на евро уже труднее.

Евронакладка на панель состоит из:

Сама на кладка
Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
Воздуховоды (2114-81080623)

Замена накладки торпеды ваз 2110

Замена накладки торпеды ваз 2110

Как снять понель на ваз 2110

наша группа в вк .

Отделка щитка устройств (2110L-5325124)
Сдвоенная клавиша включения габаритов и ближнего света фар
Клавиша включения задних фонарей противотуманок (с фиксацией)
Клавиша включения подогрева заднего стекла (с фиксацией)
Колодки для клавиш 2 шт.
Заглушки заместо клавиш 6 шт.

Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
Колодка
Крепления щитка устройств
Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Накладка создаёт впечатление высококачественного продукта. Она мягче, чем старая накладка и как говорят разработчики более травмобезопасная. Они также обещают улучшенную подачю воздуха на боковые стекла.

Сейчас идем к установке, и здесь можно выделить 2 способа, любой из которых имеет свои достоинства и недостатки:

Контрольные лампы, расположенные на дополнительной панели ВАЗ-2112

С левой стороны от индикатора автомобиля (один над другим) расположено три индикатора:

предупреждение о низком уровне моторного масла (дополнительное);
предупреждение о низком уровне жидкости в бачке стеклоомывателя;
дополнительное предупреждение о высокой температуре охлаждающей жидкости.

Справа от силуэта авто, опять-таки друг над другом, находится еще три индикатора:

индикатор неисправности стоп-сигналов или габаритных огней;
предупреждение о высокой степени износа тормозных колодок;
предупреждение о не пристегнутом ремне безопасности.

Инструкция по монтажу и ремонту

Вид после демонтажа панели

Инструменты и материалы

Инструменты потребуются стандартные.

А вот дополнительных материалов нужно определенное количество:

понадобятся заглушки для лишних кнопок, которые не нужны на старом автомобиле;
воздухопровод;
различные вставки, кнопки (5 штук) и колодки;
новый жгут проводов, подходящий для схемы подключения;
кронштейны для крепления приборного щитка;

Алгоритм действий

Щиток в полностью установленном виде

Вначале нужно снять старую панель. Делается это также, как и на других моделях машин производства ВАЗ.

Где взять европанель?

Не нашли интересующую Вас информацию? на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Снятие приборной панели авто

при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
провода, идущие от прикуривателя, отсоединить, достать патрон;
при помощи узкой отвертки снять рукоятку с рычагов;
потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
открутить саморез, находящийся за панелью;
два самореза, крепящих накладку, также открутить;
отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
отвинтить болты крепления;
открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
открутить саморез, крепящий световод и снять его;
саморезы, крепящие отопительный блок также открутить;
снять ламповые патроны;
после снятия внешних деталей, вынуть декоративную вставку;
открутить все гайки ключом на 21;
гидрокорректор, вынуть его лампу;
открутить саморезы, которые крепятся к поперечине, находящейся слева.
В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

Установка «евро» торпеды

Хозяевам «двенадцатых» вазов, которые выпущены после 2006года, очень повезло – так как автомобили с этого года выпускать уже с «евро» панелью, а так же Калиновским (от лады Калины) рулем и гидроусилителем руля. Что остается владельцам машин, оснащенных старой панелью? Либо пользоваться тем, что есть либо установить «евро» панель, если машина была выпущена до 2006 года:

«Евро» торпеда ваз

Главный вопрос состоит в том, целесообразно ли в старом автомобиле менять его штатную панель на «евро», как на фото вверху
Так как в существующей так называемой, «евро» панели, установлено много, не используемых в ваз2112 старого поколения, индикаторов и кнопок
А его старая рулевая колонка, плохо сочетается с дизайном современной «евро» панели

Чтобы установить «евро» панель своими руками необходимо приобрести дополнительно:

Накладку на «евро» панель
Специальные вставки для кнопок,
Сами кнопки, колодки для них, заглушки вместо неиспользуемых кнопок
Новые воздуховоды
Блок предохранителей
Жгут проводов
Новые кронштейны для приборного щитка
Соответствующую панели обшивку дверей

При этом имейте ввиду, что стандартные разъемы «мозгов» не подходят, поэтому вам придется повозиться, чтобы сделать переходники, дополнительно нужен руль от Калины, и ГУР если на то пошло. Конечно, если хорошенько повозиться (цена при таком тюнинге высокая), но результат будет оправдывать себя, так как достоинства «евро» панели имеются и много:

Во-первых — современный дизайн
Во-вторых — эргономика получается на высоком уровне
В-третьих — приборы VDO уже подсвечены изнутри
Встроен цифровой одометр, весьма оригинальные сигнальные лампочки
Её пластик гораздо мягче и на ощупь приятнее
«Евро» торпеда имеет более точную подгонку всех пластиковых деталей

Другой вариант – вы можете поставить панель от приоры, однако ее тоже придется приобретать в комплекте с обшивкой на двери, это тоже достаточно дорого. Поэтому тюнинг ваз 2112 тюнинг приборов поможет обойтись без лишних эмоций и небольшими затратами решить задачу:
