Работает только 4-ая скорость печки!

Здравствуйте люди! Осторожно много букв.
Расскажу вам сегодня про этот долбаный резистор печки, залезаю я значит как то в машину, включаю печку, а она только на 4-ой скорости работает. Ну мы не печалимся, а мчимся в гараж скорей всё разбирать (ещё подумал тогда, может глянуть на драйве что по этому поводу пишут, но забил, подумал чего там сложного может быть!)
По приезду в гараж первым делом разобрали центральную панель

оказалось что там всё в порядке. Ну что же собрали всё обратно заодно поменяв лампочку подсветки.
И вот настало время посетить драйв2. Только забил в поиске и сразу получил ответ, что всему виной дополнительный резистор печки или стоящий на нём термопредохранитель. Оказывается это распространённая болезнь и не только у рено, во множестве тем рассказано, что именно там перегорает, как менять, какой покупать и т.д. Но я не смог найти главного, где он находится не пишет никто! Дальше на помощь пришел гугл, и там один чувак пишет, что он стоит на самом моторчике печки. Ладно, проверим и эту теорию, откручиваем два болта крепления левой стороны панели, подсовываем руку к мотору, снимаем разъём, поворачиваем сам мотор, слегка оттягиваем панель и вот мотор у нас в руках но на нём как вы поняли ничего нет. Материмся и ставим всё обратно (операция проделывается не в первый раз поэтому на всё ушло минут 10)
В итоге мы его нашли:

вот он дополнительный резистор а вот тот самый термопредохранитель

перемкнули контакты предохранителя и печь заработала во всех положениях, значит надо менять термопредохранитель, ранее на драйве мы узнали что нам нужен на 192° и 10-15А, продаётся в радиодеталях, стоит 100 рублей

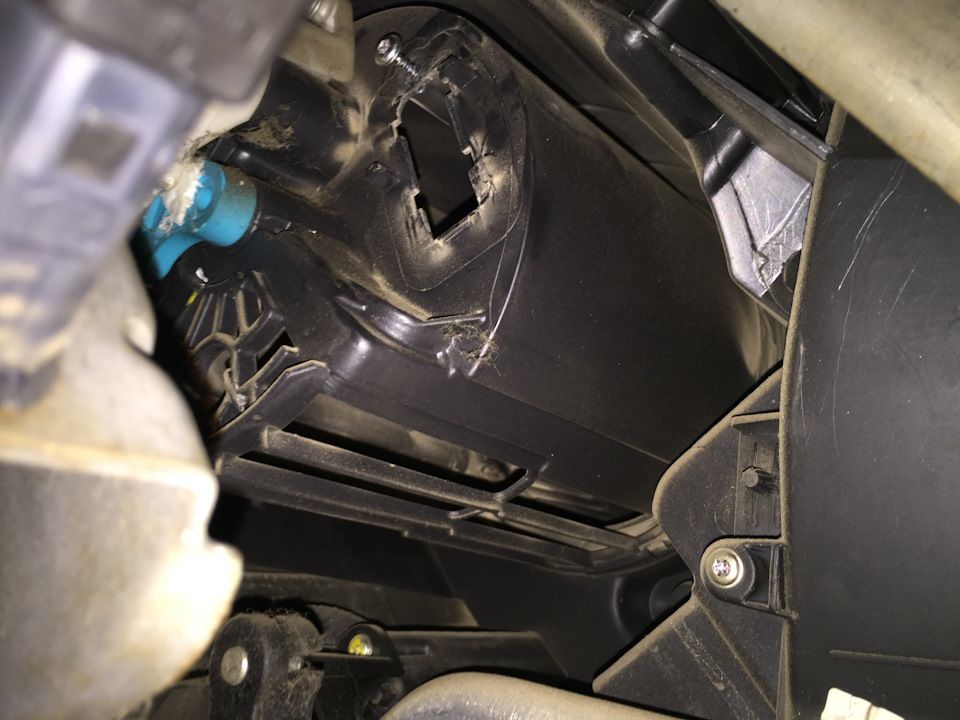

а теперь для тех кто как и мы не знает где установлен этот долбаный дополнительный резистор: А находится он под панелью с водительской стороны (нужно будет засунуть туда голову) вот фото:

на фото он снят, но чётко видно где он должен быть.

Замена термопредохранителя в резисторе печки Renault Logan

Одной из распространённых проблем Renault Logan это выход из строя термопредохранителя в дополнительном резисторе вентилятора отопителя. Определить такую поломку очень легко: если печка работает только на максимальной, четвёртой, скорости, значит у вас как раз такой случай.

И вот не так давно на служебной машине моего отца случилась аналогичная поломка. Вроде бы ничего особенного, если бы не стоимость нового резистора. Даже на рынке резистор стоит 2500 рублей, а у официалов 3000 + замена резистора.

Т. к. авто служебное, то ограничились покупкой нового резистора и его заменой. Но мысль о покупке нового резистора только из-за сгоревшего термпопредохранителя не давала покоя.

Вообще, задача найти термопредохранитель не самая сложная. И так, идём в любой радиомагазин и покупаем термопредохранитель на 192° на 10А (15А), на моём была ещё надпись 250В, но главными характеристиками является температура и ток. Цена термопредохранителя порядка 25-35 рублей. Я потратил 25 рублей.

Главная особенность, термопредохранитель нельзя греть, следовательно, и паять необходимо крайне аккуратно. Если не уверены в своих силах, то можно просто обжать выводы предохранителя плоскогубцами.

Откусываем бокорезами старый термопредохранитель и зачищаем контакты напильником.

Для проверки прозваниваем его, если термопредохранитель не прозванивается (должен иметь бесконечно большое сопротивление), то он перегорел. Новый термопредохранитель прозванивается без проблем.

Далее берём новый термопредохранитель и обматываем его выводы вокруг выводов резистора отопителя. И в конце, плотно обжимаем полученные петли, плоскогубцами. Для полной уверенности я пропаял получившиеся соединения, слабо нагретым паяльником и после каждого касания паяльника, старался остудить термопредохранитель.

После пропайки контактов, я ещё раз проверил термопредохранитель, чтобы убедиться, что он не перегорел. Если не уверены, что сможете правильно провести пайку, то достаточно просто хорошо обжать контакты.

В результате получаем полностью рабочий дополнительный резистор вентилятора отопителя с затратами 25 рублей.

Ремонт и замена печки Renault Logan своими руками

Во многом именно системы отопления и вентиляции салона создают в автомобиле комфортные условия: они не только обеспечивают оптимальную температуру и циркуляцию воздуха, но и удаляют влагу и иней. Поэтому поломка печки плачевно сказывается на состоянии автомобиля, в частности, его салона: сидения могут отсыреть, обшивка вздуться и т. д.

Устройство печки автомобиля Renault Logan

Отопитель располагается под приборной панелью в центральной части. Основные составляющие отопителя — вентилятор, распределительные заслонки и радиатор.

Основные узлы отопителя Рено Логан: 5 — распределительный блок; 6 — радиатор отопителя; 7 — трубопроводы отопителя; 8 — резитор вентилятора; 9 — передний левый воздуховод для обогрева пространства ног; 10 — трос управления рециркуляцией воздуха; 11 — трос управления распределением воздуха; 12 — трос управления температурой воздуха

Радиатор отопителя

Центральный узел системы отопления — это теплообменник отопителя (печки), или радиатор. Главная функция радиатора — нагрев поступающего в салон воздуха.

Радиатор отопителя отвечает за нагрев поступающего в салон воздуха

Вентилятор отопителя

Воздух к отопителю во время движения активно поступает через специальные отверстия в накладках щитка передка. Когда необходима более интенсивная подача воздуха, в дело вступает вентилятор. Чем быстрее он вращается — тем больше воздуха поступает к системам отопителя.

Вентилятор обеспечивает поступление большего количества воздуха к отопителю

Резистор вентилятора отопителя

В физике под резистором понимается пассивный элемент электрической цепи, который может выполнять разные функции: преобразовывать силу тока в напряжение и наоборот, ограничивать ток, поглощать электрическую энергию и т. д.

В составе печки резистор отвечает за работу вентилятора, а именно: регулирует скорость вращения его лопастей. Резистор присоединён к электродвигателю и распределяет ток, обеспечивая, как правило, четыре скорости вентилятора.

Резистор позволяет регулировать скорость вентилятора отопителя

Почему выходит из строя резистор

Причиной поломки резистора является перегорание. Дело в том, что он постоянно находится под напряжением и передаёт ток. Опытные мастера, впрочем, утверждают, что выход резистора из строя может быть связан с неисправностями или загрязнением вентилятора в целом.

Когда резистор выходит из строя, весь электрический ток напрямую поступает к вентилятору, и тот работает только на четвёртой, максимальной скорости. Поэтому диагностировать данную поломку для автолюбителя не составит особого труда.

Как работает печка Renault Logan

В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.

Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.

Возможные причины поломки печки Renault Logan

Владельцы автомобилей «Рено Логан» часто сталкиваются со следующими проблемами: печка не греет либо из дефляторов идёт холодный воздух, хотя патрубки (те самые, по которым охлаждающая жидкость, нагревшаяся от двигателя, идёт к радиатору отопителя) горячие. Этому явлению может быть несколько объяснений:

• в патрубке скопилась воздушная пробка;
• забиты салонные фильтры или крышка радиатора;
• пришли в негодность предохранители;
• некачественный/отработанный антифриз или недостаточный уровень охлаждающей жидкости;
• расширительный бачок антифриза пришёл в негодность (обычно после 100 тыс. км пробега), или слабо зафиксирована его крышка.

Ремонт печки Renault Logan своими руками

При появлении неисправностей необязательно сразу ехать в сервис. Многие поломки не столь серьёзны, как кажется, и с ними можно справиться самостоятельно. И также стоит отметить, что замену печки Renault Logan целиком не производят — достаточно заменить вышедшую из строя деталь.

Устранение мелких неисправностей

При возникновении «тревожных симптомов» необходимо последовательно проверить состояние антифриза и описанных выше узлов автомобиля. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить. Отработанный антифриз нужно слить и залить новый. Расширительный бачок также можно поменять; при этом крышку лучше оставить «родную» — она будет лучше держать давление.

Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя.

Замена вентилятора отопителя

Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) — слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.

Замена вентилятора печки «Рено Логана» производится в следующем порядке:

Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор.

Для начала необходимо найти фиксатор, при помощи которого крепится вентилятор

Отсоединяем провода от вентилятора

Меняем резистор

Верный показатель того, что из строя вышел именно резистор — работа вентилятора печки только на четвёртой скорости.

Резистор расположен в задней части корпуса вентилятора. Искать его нужно в районе педального узла (по правой стороне). Данный элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами. Замена резистора печки «Рено Логана» производится в следующем порядке:

1. Отсоединить клемму провода, идущего от «минуса» аккумулятора.
2. Найти колодку со жгутом проводов. Нажав на фиксаторы, отсоединить колодку от резистора.

Отсоединяем колодку, нажав на фиксаторы (1), затем откручиваем винт (2)

Вынимаем резистор со всей возможной осторожностью

Установка нового радиатора

Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора — наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.

Последовательность действий при замене радиатора:

1. Полностью слить антифриз.
2. Демонтировать комбинацию приборов и облицовку консоли.
3. Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.

Для начала необходимо убрать ковровое покрытие

Откручиваем крепление кронштейна

Снимаем кронштейн печки «Рено Логан»

Откручиваем винт и вынимаем трубки радиатора

Финальный этап — снимаем крепления радиатора печки «Рено Логан»

Замена лампочки подсветки печки

Главная проблема неисправной лампочки заключается в том, что та может сигнализировать о неработающей печке, хотя отопитель при этом будет функционировать нормально.

Чтобы поменять лампочку, нужно:

1. Снять накладку магнитолы и кнопки, регулирующие работу печки.
2. Открутить крепежи модуля и вдавить его нижнюю часть, а верхнюю потянуть на себя.
3. Найти по бокам защёлки и отжать их.
4. Отогнуть панель и отыскать перегоревшую лампочку.
5. Заменить лампочку и произвести все манипуляции в обратном порядке.

Профилактика поломок печки

Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:

• регулярно менять салонный фильтр;
• использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
• желательно перед началом сезона всю систему промывать водой или специальной жидкостью.

Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.

Как своими руками заменить резистор отопителя на Renault Logan

Достаточно часто владельцы французского бюджетного автомобиля Renault Logan сталкиваются с неполадками в работе системы отопления салона. То есть барахлит печка. Это может выражаться в виде различных симптомов.

У кого-то печка дует слабо, создавая небольшой напор воздуха, поступающего через дефлекторы. У других вентилятор дует, но воздух не прогревается, становится практически холодным.

Есть и те случаи, когда печка вообще не включается. Отопитель никак не реагирует на нажатия кнопок и изменение положения регуляторов печки.

Существует ещё одна распространённая ситуация: когда печка на машине Renault Logan включается только на максимальной скорости. Блок управления печкой, расположенный в салоне на центральной консоли, предусматривает наличие 4 скоростей. И если отопитель работает только на максимальной скорости, то есть в 4 положении регулятора, то вывод очевиден. Проблемы возникли со стороны резистора.

Что это такое и зачем он нужен

Сразу стоит сказать, что замена резистора печки Renault Logan вполне может быть выполнена своими руками. Принципиально сложного в этом ничего нет. Но начинающему автомобилисту стоит узнать, что это за элемент, для чего он нужен, а также какие функции выполняет.

Основным назначением резистора, реостата или набора сопротивлений является именно создание сопротивления. Это необходимо, чтобы контролировать и регулировать силу тока, а также параметры сопротивления.

Если говорить простым языком, то это своего рода фильтр. За счёт принципа работы, на выходе из резистора получается электроэнергия с определёнными параметрами. Их может регулировать сам пользователь.

Резистор обеспечивает такие свойства за счёт того, что удерживает ток, делит и уменьшает показатели напряжения. Эти возможности во многом объясняют широкое применение резистора в конструкции автомобиля. Причём ошибочно считать, что устройство используется только в печке. Это также касается системы охлаждения, зажигания, освещения.

Если говорить про резистор конкретно для печки, то он является частью системы отопления. А точнее говоря, помогает в управлении работой электровентилятора печки.

Во всех автомобилях, включая Renault Logan, предусматривается использование переменного резистора. С его помощью можно менять и регулировать скорость работы электромотора печки. То есть резистор влияет на то, с какой скоростью будет вращаться вентилятор.

В случае с Renault Logan предусматривается 4 скорости вращения вентилятора. В нулевом положении моторчик вообще не работает. На первой скорости сопротивление максимальное, из-за чего вентилятор вращается медленно. По мере увеличения режима, сопротивление снижается, а скорость вращения вентилятора при этом увеличивается. На 4 скорости сопротивления вообще нет. То есть электровентилятор вращается максимально быстро, поскольку получает питание напрямую, а не через понижающий мощность резистор.

Вот почему при выходе из строя этого элемента печка на первых 3 скоростях не работает, но включается и крутит электровентилятор, если выбрать максимальный 4 режим скорости.

Поскольку сопротивление не срабатывает, это говорит о том, что резистор перегорел. Если быть точнее, то здесь сгорает термопредохранитель.

Потенциально его можно заменить, оставив старый резистор. Но в этом случае есть риск допустить ошибку. В итоге, если сделать что-то неправильно, вся система отопления, а также компоненты электрики машины могут пострадать.

Из-за этого большинство владельцев Renault Logan предпочитают полностью заменить реостат.

Процедура замены

Для замены резистора печки его нужно сначала найти, а затем демонтировать и установить на место повреждённого элемента новую деталь.

Термопредохранитель на резисторе печки обычно перегорает по причине образования загрязнений, либо же из-за проблем со стороны электровентилятора, а также проводки. Поэтому важно не только поменять резистор, но и найти причину, из-за которой возникла такая ситуация. Не избавившись от первопричины, ставить новый реостат печки на Renault Logan практически бесполезно. Он вскоре также перегорит.

Чтобы заменить деталь, достаточно знать, где находится резистор печки на Renault Logan. В этом плане французские инженеры и конструкторы не подвели особо. Располагается элемент в районе педального узла, со стороны водителя.

Чтобы добраться до реостата, потребуется подлезть под рулевую колонку, посмотреть направо в районе педалей. Там вы увидите белый пластиковый элемент, в который вставляется фишка чёрного цвета. Из этой фишки выходит 4 провода. Собственно, они и ведут на соответствующие сопротивления, позволяя регулировать скорость вращения вентилятора от 1 до 4 скорости.

Небольшая проблема лишь в том, что увидеть резистор просто. А вот добраться до него не так легко. Если быть точнее, то неудобно.

Чтобы заменить реостат печки на Renault Logan, расположенный со стороны водителя, необходимо:

с аккумуляторной батареи;
• сдвинуть водительское кресло максимально назад;
• пролезть в район педального узла;
• воспользоваться фонариком, чтобы увидеть посадочное место резистора в виде белого прямоугольного пластика, в который вставлена чёрная фишка с 4 проводами;
• отжав фиксаторы, снять разъём с проводами;
• при этом отделяется чёрная фишка и остаётся только сам резистор;
• далее ключом торкс потребуется открутить всего один саморез (находится сверху);
• основная сложность как раз и заключается в том, чтобы просунуть туда руку и открутить крепление;
• выкрутив саморез, остаётся лишь вытащить резистор, поскольку его ничего больше не удерживает.

Демонтировав элемент, посмотрите на состояние термопредохранителя. Находится он в самом конце резистора и представляет собой цилиндр, припаянный к металлическим ножкам.

Некоторые гаражные умельцы просто восстанавливают старый резистор. Для этого покупают новое термосопротивление, отпаивают старое, после чего с помощью паяльника устанавливают новый элемент.

Но такой вариант потенциально рискованный. Поэтому вам решать, стоит так делать или нет.

Конечно, удобнее всего снимать резистор на демонтированном вентиляторе печки. Но по факту в этом нет смысла, если сам электровентилятор отопителя исправен. Проделывать такую работу, чтобы просто в более комфортном положении открутить один саморез, на самом деле занятие сомнительное.

Купив новый резистор для своего Renault Logan, остаётся выполнить сборку в обратной последовательности. Вставьте элемент в разъём, закрутите саморез, после чего вставьте в фишку с проводами, защёлкнув фиксаторы.

Верните минусовую клемму аккумуляторной батареи на место, после чего включите печку. Проверьте, как теперь вентилятор крутит на разных скоростях. Причём обязательно дайте печке поработать в каждом режиме скорости хотя бы по 2-3 минуты.

Приходилось ли менять резистор отопителя на автомобиле Renault Logan? По какой схеме меняли элемент? Считаете ли правильным менять только термосопротивление? Насколько сложный этот процесс?
