Для того чтобы снять дворник Мерседес 190, необходимо выполнить следующие шаги:

1. Откинуть стекло вверх и зафиксировать его в этом положении при помощи подставки (это необязательный шаг, но он может удобство процесса);

2. Отсоединить дугообразный зажим со стороны рычага дворника, разъединив защелку зажима и вынув прижимной болт;

3. Отсоединить плоский контакт, который расположен ближе к краю стекла. Для этого нужно взять его за верхний край и аккуратно подвинуть вниз, ослабив защелку;

4. Отсоединить второй контакт, который расположен ближе к центру стекла. На этот раз необходимо подвинуть контакт вверх;

5. Повторить процесс для второго рычага дворника, если он установлен на автомобиле.

ШОК! В Польщі просто так роздаватимуть по 1300 злотих щомісячно!

Mercedes замена резинки на оригинальных дворниках

снятие трапеции стеклоочестителя на Мерседес 124. и как добраться до мотора печки

Установка дворников Mercedes-Benz — MBTL1.1

Mercedes-Benz W124 как снять трапецию дворника в сборе с дворником моторчиком

Отказался работать дворник_ч.1

Как-то в одни самый неподходящий момент отказался работать дворник. Первым делом проверил предохранители. Все целые и невредимые. Стало быть дело где-то глубже, как я думал. Т.к. работы проделано не мало данный БЖ будет из двух частей.
Собственно, как это было…

Откручиваем 4-е гайки 10мм Снимаем белое крепление для упрощения демонтажа всей конструкции. Отсоединяем фишку питания. Смещаем дворник вниз-вправо-наверх, как-то так) Как-то был разговор: Мне даже в страшном сне подобная конструкция не приснилась. И всё же работает как часы. Первым делом вскрыл редуктор на моторчике. Там всё оказалось в порядке. Контактные пяточки износились в половину.

Собрал редуктор. Зажал конструкцию в тески и подвёл питание к контактам. Дворник маслает как зверь. Стало быть живой.
Поставил на место дворник. Поворачиваю подрулевой переключатель — тишина. Только изредка издавались щелчки в области блока предохранителей. Подумал что может реле неисправно. Полез проверять.

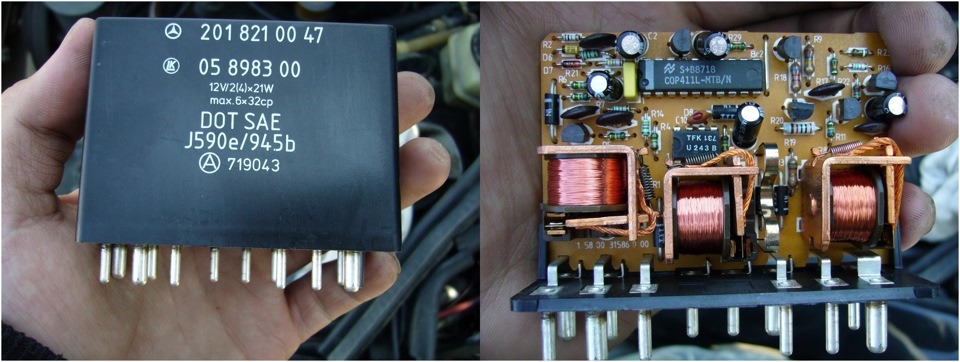

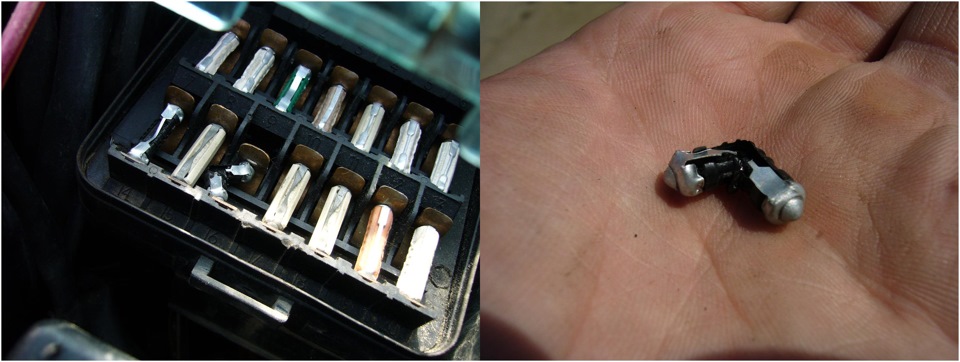

Открываю крышку и вижу сие чудо. Предохранитель стеклоомывателя. Благополучно заменил. Комбинированное реле просто так не достать. Надо снять крышку. Чтобы это сделать, сжимаем усики и немного приподымаем крышечку и, вуаля, крышка снята. Комбинированное реле: поворотники, подогрев заднего стекла, стеклоочиститель. Вскрыл, посмотрел, подул, собрал, поставил, включил — тишина., на Немного побалывавшись с переключателем дворник сдвинулся с места. Сделал несколько взмахов и остановился в данном положении.

Стало быть дело не в моторчике, не в релюшке, а в чём-то другом.
В целях ревизии разобрал дворник полностью.

Снимаем тягу с вала редуктора. Затем пластиковый пыльничек. Откручиваем обозначенную гайку и поворачиваем дворник под углом 90 град. Снимаем стопорное кольцо и дворник свободно отделяется от всей конструкции. Парочки фото не хватает, но трудностей с разборкой не должно быть)

Собрал в очередной раз всё до кучи и разочаровался в бездвижности дворника.
Люди подсказывали что возможно дело в подрулевом переключателе и есть резон его разобрать. Вопрос только "как?". В инете нашёл отчётик, к сожалению, сейчас не упомню где именно, но сделал похожий фотоотчёт)

Снять дворник мерседес 190

Стеклоочиститель в сборке после снятия (фото 1). Снимаем рычажный механизм (фото 2).

1. Стеклоочиститель

2. Рычажный мехнизм

Отсоединяем стопорную шайбу, которая находится под ними (фото 3). Рычажный механизм (фото 4).

3. Стопорная шайба

4. Вал рычажного механизма

Снимаем редуктор с помощью молоточка, осторожно, чтобы не испортить резьбу (фото 5). При этом рычаг щетки должен быть в состоянии, как будто он находится посередине стекла. Редуктор имеет особенность загрязняться (фото 6).

5. Снимаем редуктор

6. Положение рычага щетки

Звездочка прыгающего механизма (фото 7). Шестеренка повреждена (фото 8).

7. Звездочка прыгающего механизма

8. Износ шестеренки

Внутри механизма находятся два игольчатых подшипника (фото 9). Смазываем устройств спецжидкостью WD40 (фото 10).

9. Игольчатые подшипники

10. Смазываем устройство WD40

Желобок для отвода воды забит грязью и нуждается в очистке (фото 11). Слив сделан в виде зигзага, чтобы вода во время движения или во время мойки не проникла в редуктор (фото 12). Если слив забит и вода не может отходить, она замерзает и не препятствует нормальной работе дворников.

11. Желобок для отвода жидкости

12. Слив в форме зигзага

Стеклоочиститель в разобранном виде (фото 13). Все детали очищаем, моем и высушиваем. Зубцы на полушестеренке (фото 14).

13. Механизм в разобранном виде

14. Шестеренка

Разбираем редуктор (фото 15). Откручиваем крепежные болты, снимаем рычаг (фото 16).

15. Разбираем редуктор

16. Снимаем крепежные болты

Когда механизм находится в разобранном виде видно, что рычаг задевает корпус (фото 17). Это также тормозит работу дворника (фото 18).

17. Положение рычага

18. Влияние на работу дворников

Внутри корпуса достаточно смазки, но не смотря на это работа дворника была затруднена (фото 19). Снимаем механизм с вала, с помощью молотка выбиваем его (фото 20).

19. Смазка внутри корпуса

20. Снимаем механизм с вала

21. Следы износа

22. Изменяем двойные шайбы

Восстанавливаем шестерню, испытываем в работе (фото 23). Если механизм все же резко перескакивает, то лучше его просто удалить (фото 24).

23. Восстанавливаем шестерню

24. Лишний механизм

Гайку для замены можно изготовить при необходимости (фото 25). Моторчик механизма стеклоочистителя (фото 26).

Мерседес 190 W 201 w124, и др.Сломался дворник.Не работает первая скорость, как разобрать дворник.

Мерседес w201 190 Перестала работать первая скорость на дворнике стеклоочистителя , пришлось снимать и разбирать . проблема оказалась банальная. ВРЕМЯ. Мой второй канал АлександряСварщик Полировка задних фар. Mercedes Как снять дверную карту Mercedes Benz W201 190: Химчистка салона своими руками: Драйв 2 : Как с нами связаться ВК Одноклассники Помощь каналу 4276 8600 2615 7624

aza azaisma

Приветствую! Подписался. У самого мерс 190 свап 2gzge. Учусь у вас . Все четко.

Mikael Mikaelyan

К моего 190 но механизм моторчика клепаный��

Виктор Васюк

Подскажите, есть ли опыт использования этой смазки мобилгрэйс 222 для смазки приводный валов (шрусов) мерседес? Чёт она в морозилке при минус 19 задубела, вот и сомневаюсь. За видос спасибо, полезная инфа.

Serik Kudarov

Доброго времени суток. А можно сделать чтобы он не рисовал эмку на стекле, а просто на прямую воду сметал? Если да то как. Заранее благодарен.

Yroslav Sazonov

Однозначно лайк. У меня такая же проблема, теперь я знаю как ее решить.

Pilatus

Ай, молодец!
Всё технично, без "воды" и блаблабольства.

Зарифжон Сиддиков

Очн ползна видос спасибо

Михаил Лобастов

Сарбатов Чынгыз

Я тоже всегда предпочитаю своими руками сделать по первых не надо платить во вторых получаешь удовольствие от проделанной работы, если конечно успешно завершил начатое

Auto — Turn

Ездил по трассе 2 часа, в дождь, дворник работал все время, и каждым разом все медленнее, приехал в город, он ещё хуже, на работе смазал силиконовой, только шток снаружи, пока норм, но не уверен, потеплеет надо разбирать и смазывать как вы. лайк��

Mura Nazar

Спасибо добрый человек

Шамахун Джолаев

Скажите пожалуста где включаешь фары и гобориты на мерсе 190 там стрелки белый получаеца есть и еще остановочные стопы эти белые стрелки должны гореть ночью и как их поменять спс

Tornike Mshvildadze

спасибо вам огромное. ни как не смог вспомнить, куда идут эти два болта когда собирал:))

ADM 01 Adilzhan

У меня не прыгает дворник, это из смазки или поломка какая-то?

Ilya Racer

Почему у меня на 190-ке перестал работать дворник, когда пырскаю омывайкой? Даже не пытается работать.

Vadim Zamanov

Андрей Баулин

Наверно первое что надо сделать это фотографировать и ставить пометки к чему прикасаетесь , при сборки очень помогает )

Baby Benz

Здравствуйте, у меня Мерседес 190 дорест, с обычным дворником, и тут попал мне в руки выкидной со 124 го, скажите он станет без переделок?

Фотоотчёт по оживлению прыгающего дворника Mercedes.

Такие монодворники стояли вроде на 201, 202, 124, 210 и 140 кузовах. Владельцы сих пепелацев зачастую сталкиваются с подторможиванием в работе, а то и полной остановкой после подтормаживания этого непростого механизма. Впервые я столкнулся с такой проблемой и не нашёл нигде полного фотоотчёта по демонтажу, разборке и сборке монодворника, и, в связи с этим ручёнки потряхивало при первом демонтаже методом тыка. Сейчас эта операция меня не затрудняет и даже я решился на небольшой фотоотчёт. Тем более опять засобирался оживлять, да и случай подтолкнул: сижу в магазине, а тут подъехал Ринат с вопросом: "Саня, ты давно лопату дворника разбирал?" Ступор меня преследовал минут пять. я всё думал, какие именно лопаты имел ввиду Ринат — для снега или просто лопаты. Потом допёрло и, как оказалось весьма своевременно. Вообщем, делал я, а фоткал Ринат, так что все пинки за какчество фото — ему))) и компании пиНокия за телефон N93.

w201 190E 1985
w124 coupe E220 1993
w202 C180 1997

#2 ОФФЛАЙН babayka

• Автомобиль:
  Suzuki Grand Vitara III

Сперва-наперво откручиваем шестигранником сам дворник на штоке.

Снимаем дворник со штока.

После этого задираем капот. Ремонт. Вид сзаду.

Сообщение отредактировал babayka: 19 Июнь 2015 — 11:49

w201 190E 1985
w124 coupe E220 1993
w202 C180 1997

#3 ОФФЛАЙН babayka

• Автомобиль:
  Suzuki Grand Vitara III

Снимаем все резиновые уплотнители под стеклом Для удобства я их снятые расположил так, что бы не забыть какой откуда, так как левые и правые резинки почти одинаковые с виду — запутаться легко.

Снимаем резиновый уплотнитель под капотом.

Откручиваем пластиковую решётку.

Кстати, вот эта дыра — результат того, что не понятно было как снимать решётку в первые, в итоге — сломал.

Снимать надо по-хитрому: приподнимая переднюю часть, надавливать слегка на решётку под лопатой, решётка выйдет из пазов и легко поднимется вверх.
