X5 e70 lci дмрв как проверить

не корректные показания расходомера

Проблема в том, что на холодную авто колбасит, плавают обороты, жестко работает мотор.
Такое происходить только при температуре ниже +5. Была проблема по ЭБУ предпускового подогрева, вчера его заменил(есть запись в БЖ).

До замены ЭБУ подогрева, заметил, что по расходомеру заданное значение воздушной массы не соответствует измеренному.

После замены ЭБУ подогрева по возд массе по прежнему значения сильно отличаются.

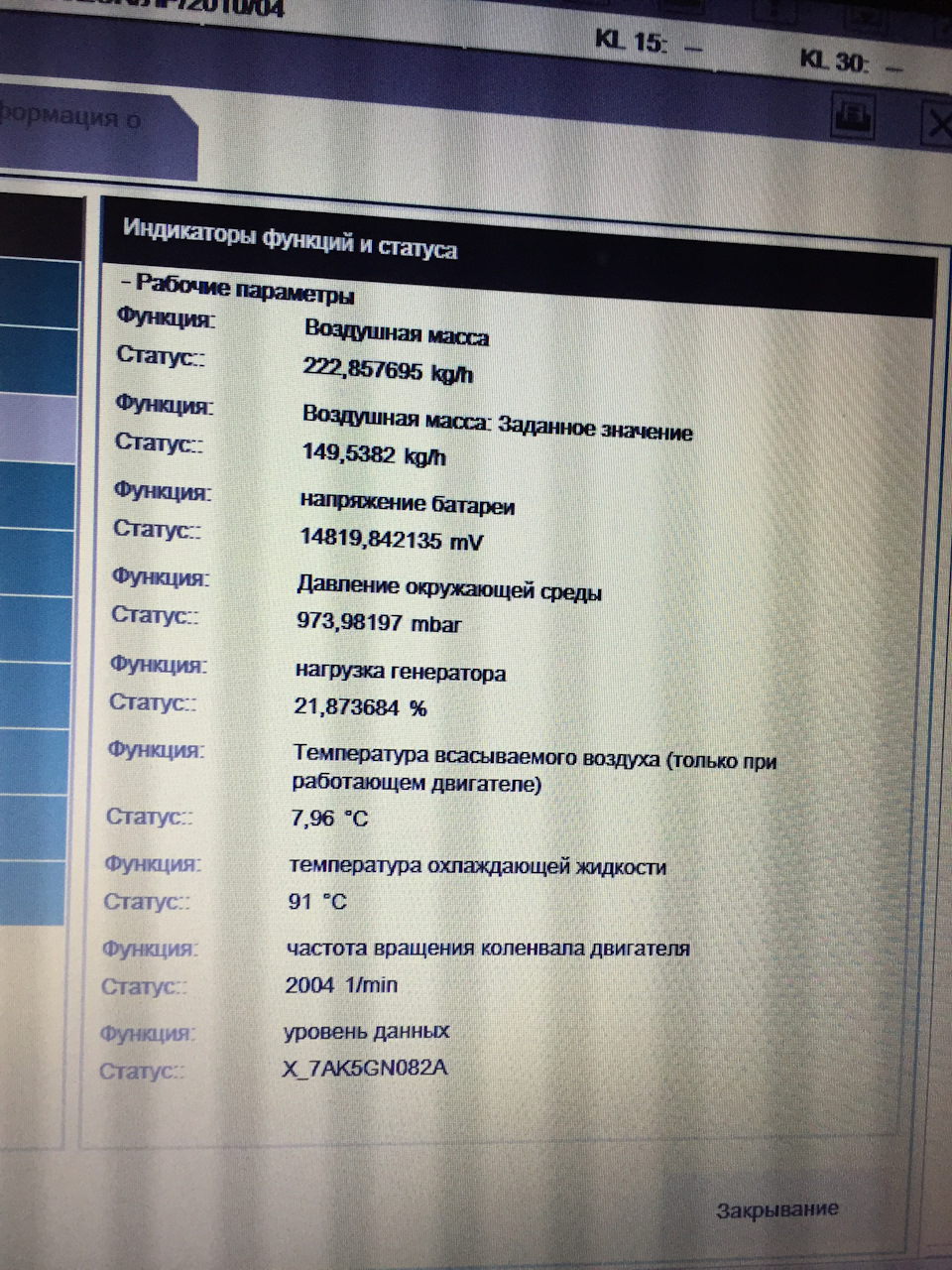

На хх возд масса (заданная) — 32-34кг/ч, измеренная 62

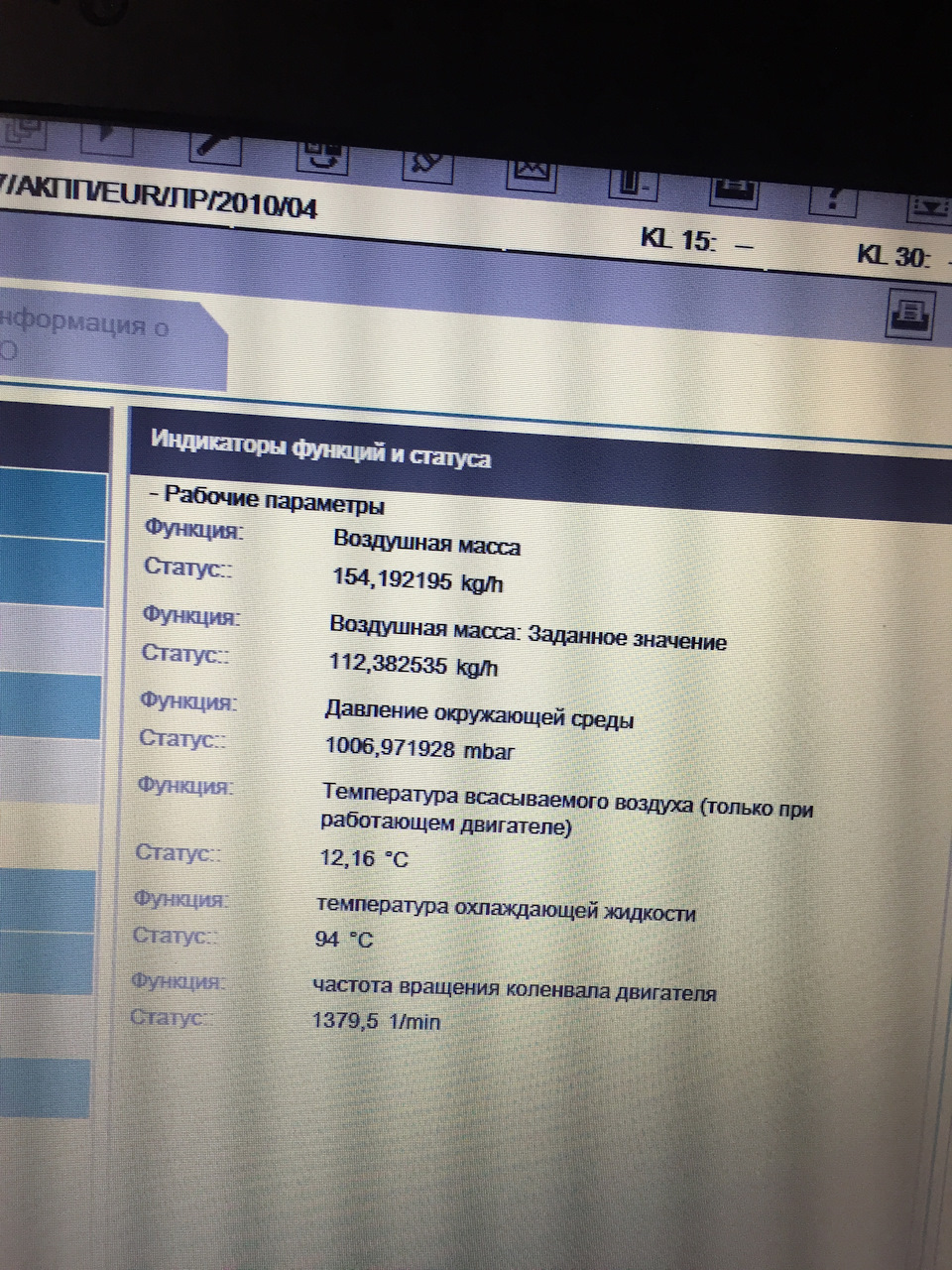

При движении около 90км/ч заданная 112, измеренная 154. Разница в 37%, в некоторых случаях доходит и до 55%.

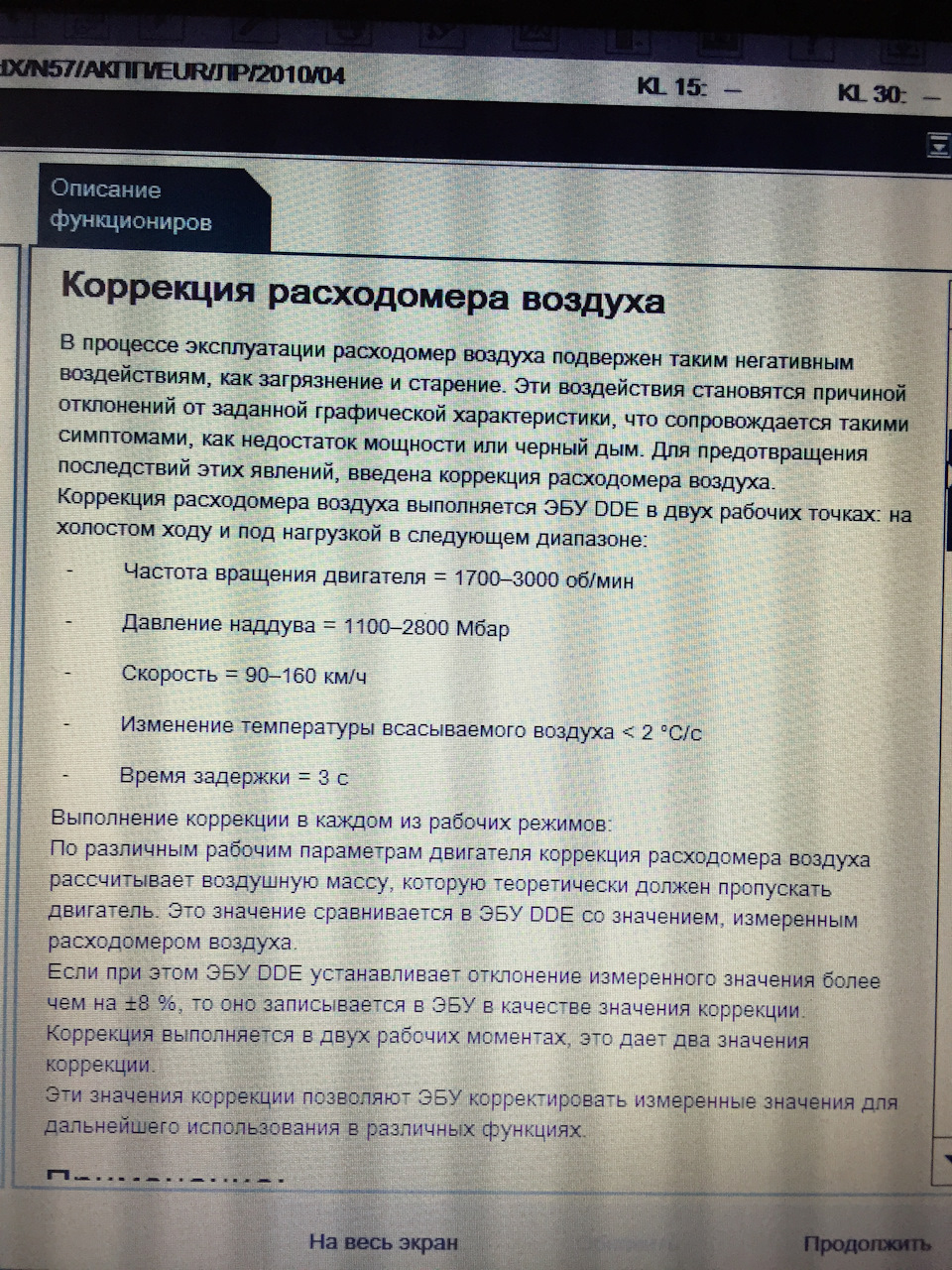

Рейн пишет, что должна проводиться коррекция параметров расходомера, если разница более 8%. Пока висела ошибка в ДДЕ по ЭБУ накала адаптация не проходила. Как только заменил вчера ЭБУ накала, сразу поехал на трассу, прокатился около 30км, но коррекция по прежнему на 0. Условия по скорости (более 90), оборотам(более 1700), температуре воздуха на впуске(изменения не более 2гад), давлению наддува выполнял.
В течении какого времени эта адаптация проходит? она сама проходит или ее нужно принудительно рейном запустить и проехать в заданных режимах?

Ранее, пока висела ошибка по ДДЕ, я запускал коррекцию расходомера и, если не ошибаюсь, мне предлагалось
какое-то время постоять на холостых, потом заглушить мотор на какое-то время, потом проехать по трассе, но эта адаптация не проводилась, т.к. была ошибка по ЭБУ подогрева.

Сейчас, когда ошибки по ЭБУ подогрева нет, захожу в эту же серв функцию, захожу в коррекцию расходомера и мне предлагается только 2 варианта:
1) сбросить параметры на 0
2) выйти с сохранением прежних значений.
Я уже не могу проехать для выполнения сервисной функции, чтобы расходомер скорректировался.

Эта адаптация она сама постоянно происходит во время движения или ее нужно принудительно запускать?
Если нужно, то как?

Также расходомер врет по температуре всасываемого воздуха.

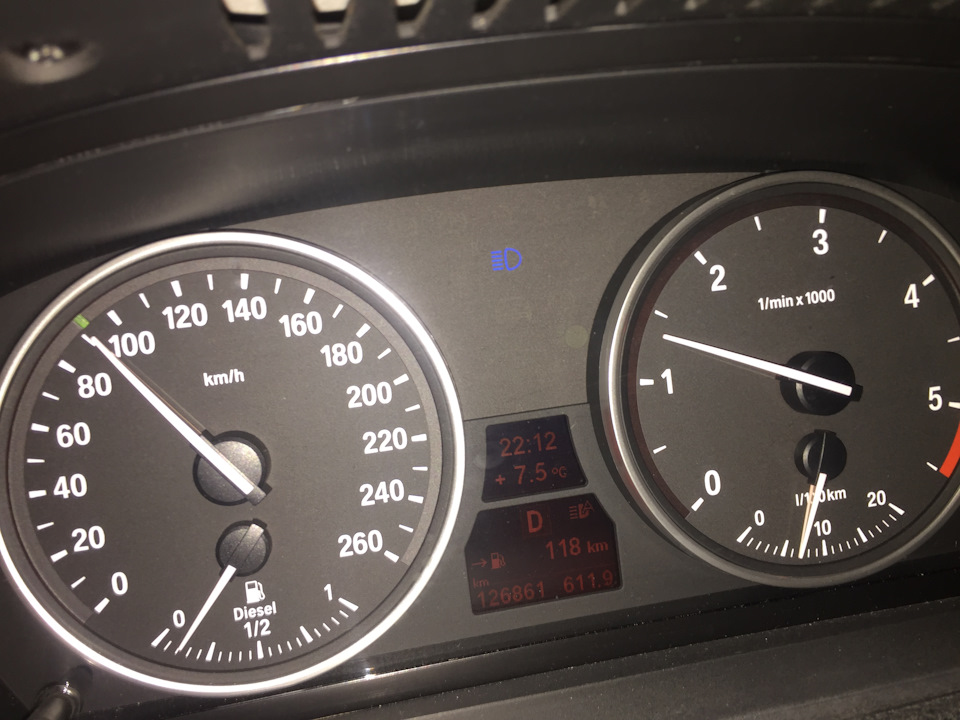

Показывает в движении +11,6 град, хотя фактически по температуре на приборке +7.

Помогите решить проблему, чтобы расходомер показывал в факте такие же параметры, как заданные!

про коррекцию расходомера при 2000 об/мин при движении 90км/ч температура по приборке во время движения 90км/ч

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Датчик массового расхода воздуха (ДМРВ или расходомер) является важной деталью автомобиля, от исправной работы которой зависит мощность двигателя и его расход топлива. Обнаружить его можно под капотом машины, где он располагается между воздушным фильтром и воздушным патрубком, направленным к дроссельной заслонке. Задачей ДМРВ является измерение количества воздуха, проходящего в цилиндры, и передача данной информации электронному блоку управления, то есть «мозгам» машины. На основе данных датчика массового расхода воздуха блок управления принимает решение о необходимости увеличения или уменьшения подачи воздуха в горючую смесь.

При выходе из строя датчик массового расхода воздуха практически никогда не ремонтируется, а просто меняется на новый. Его устройство довольно простое, и он состоит из корпуса, в который помещен прибор для измерения затрат воздуха – термоанемометр. Достаточно повредить диагностическое устройство в процессе демонтажа ДМРВ или его очистки, и потребуется замена всего датчика. Выйти из строя он может также при большом сроке службы, но убедиться в его неисправности можно только после проверки.

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

На приборной панели машины горит значок «Проверить двигатель» (Check Engine);

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

X5 e70 lci дмрв как проверить

После покупки шнурка и установки ISTA+ начал изучать внутренний мир своего любимого БМВ.
В одном из пунктов обнаружил что расход воздуха без потребителей составляет от 23 до 25 Кг/с, Дроссель открыт на 2.35% . Немного поузнавал информацию на форумах + отдельное спасибо Sp1RiTok — за подсказки. Оказалось что расход должен быть намного ниже — примерно 15 Кг/ч

Был заказан датчик Bosch 0 280 218 271 emex — пришел через дня, радостный поставил на машину и что я увидел при диагностике ? — 22-23 Кг час, что совсем меня не обрадовало. При дальнейшей переписке с Sp1RiTok — подсказали что случаи брака имеют место быть и был такой случай совсем недавно в Москве.

Датчик вернул в магазин и заказал новый такой же Bosch 0 280 218 271. Сегодня поставил и вуаля — профит ! Показания датчика 16-17 Кг/ч, дросель 1,5% ))

Диагностика и устранение неисправностей датчика массового расхода воздуха (дмрв)

В плёночном датчике практически нечему ломаться, поэтому они считаются «вечными». Спираль нитяных ДМРВ менее надежная, однако ремонту эти электронные устройства не подлежат в принципе, за исключением прочистки, замены. Помогут, как определить неисправность именно этого датчика, следующие симптомы:

• самопроизвольное снижение мощности мотора;
• снижение динамики разгона;
• двигатель не заводится «на горячую»;
• необоснованное стилем вождения увеличение расхода горючего;
• загоревшиеся ошибки Check;
• изменение оборотов ХХ в любую сторону, появление рывков;
• машина глохнет при переключении скорости.

При диагностике низкого уровня сигнала возможны варианты:

• отпал штекер;
• оборвана питающая сеть;
• окисление или обрыв массы;
• обрыв провода сигнального.

Рис. 10 Механические повреждения волюметра

Поскольку электроприбор не ремонтопригоден, но имеет простую конструкцию, диагностика может быть выполнена собственными силами по принципу увеличения ее сложности.

Замена ДМРВ

Если после очистки не удалость восстановить работоспособность волюметра, двигатель работает неустойчиво, и потерял динамику разгона, следует заменить датчик. В руководстве каждого транспортного средства подробно описана замена ДМРВ штатного, выработавшего ресурс, идентичным датчиком.

Гораздо сложнее владельцам, на машинах которых стояли нитяные датчики, снятые с производства. Либо пользователь решил сэкономить, выбрав более дешевый пленочный ДМРВ. Устанавливая заменители, следует учесть нюансы:

• вместе с ДМРВ нужно использовать новый пучок проводки;
• в штатной версии прошивки снимаются чик-буксы с пунктов «Потенциометр СО» и «ДМРВ с прожигом»;
• перекоммутация заключается в соединении 1 и 4 контактов на разъеме датчика.

Рис. 15 Перепайка контроллера МИКАС под новый ДМРВ

Таким образом, диагностика датчика ДМРВ возможна своими силами без посещения СТО. Зато при переходе на волюметр другой конструкции следует обратиться к специалистам, так как потребуется перепайка контроллера или перепрошивка ЭБУ.

Обзор и характеристика ДМРВ

Датчик присоединен к электрическому жгуту и стоит во впускном тракте. Сигнал у ДМРВ — это постоянный ток, у которого имеется свое напряжение. Величина тока зависит от движения в Приоре воздуха, который прошел через датчик. В ДМРВ Приора входит:

• кольцо, стоящее внутри датчика, оно предназначено для фиксации фильтра;
• сам фильтр, находящийся в ДМРВ;
• впускной фланец;
• разные термоэлементы;
• электронная плата;
• разъем для контактов;
• выпускной фланец.

Внутрь датчика поставили 3 термоэлемента. Первый определяет температуру в окружающей среде. Подогрев воздуха до нужной определенной температуры возложен на два следующих термоэлемента.

Во время измерения электрической мощности начинает происходить определение расходуемого воздуха. Электрическая мощность поддерживает температуру в нужном режиме.

Фильтр, который ставится в ДМРВ Приоры, не дает большим частицам попасть в корпус датчика. Если это произойдет, то термоэлементы могут выйти из строя. Еще на нем лежит функция по рассеканию воздуха, дабы обеспечить распределение воздуха равномерно. Фильтр зафиксирован предназначенным для него кольцом, во впускном фланце.

В каждой стороне корпуса стоит по одному резиновому кольцу для уплотнения. Это сделано для того, чтобы предотвратить подсасывание воздуха. Большое значение следует уделять тому кольцу для уплотнения, которое располагается между корпусом, и находящимся в датчике выпускным фланцем.

Если станет подсасываться воздух, то система этого учесть не сможет, вследствие чего смесь топлива обеднеет. При этом невозможно обеспечить максимальную работу двигателя. Будет сложно узнать, что проблема плохой работы датчика заключается в этом. Это сделать будет трудно даже приборами для измерения.

ДМРВ на Приоре стоит пленочного типа. Пленка располагается на керамическом основании. На ней находятся как измерительные резисторы, так и компенсационные. Данные резисторы располагаются внутри пленки. При такой конструкции датчик выглядит более надежным.

Пленка выполняет только измерительные элементы. Подложка же, в свою очередь, функцию силовых элементов конструкции. Но у такого датчика есть и свои недостатки. У таких датчиков расположен механический контакт между дорожкой сопротивления и шиной, выполненной при помощи метала, вследствие чего происходит износ.

ПОДРОБНОСТИ: Советы как уменьшить расход топлива на автомобиле — Финансовая жизнь

Двигатель Jaguar V12

Считается, как правило, что тепло является причиной проблем любого из двигателей. Особенно, если речь идет о моторе V12. Именно такие проблемы и имел двигатель Jaguar V12. Дело в том, что во время проектирования этого мотора инженеры фирмы просчитались в системе подачи топлива, а также и в системе зажигания. В конечном итоге V-образный мотор быстро перегревался, что приводило к его преждевременному износу. Многие эксперты в те годы называли этот мотор бомбой замедленного действия.

Кстати, из-за перегрева мотора были проблемы и с электропроводкой в автомобилях. Дело вот в чем, эта самая электропроводка, расположенная близко к двигателю, в буквальном смысле плавилась в подкапотном пространстве, что приводило к постоянным проблемам с электричеством. В том числе в подкапотном пространстве из-за огромной температуры трескались еще и все шланги и патрубки.

Назначение и принцип работы

Предназначение данного устройства — измерение количества воздуха пройденного в цилиндры двигателя.
Как я считаю, для того что бы своими руками диагностировать неполадки и успешно устранять их, не обходимо, как минимум, знать устройство и принцип работы интересующего нас узла. Поэтому, предлагаю рассмотреть несколько разновидностей ДМРВ.

Трубка Пита (лопаточный расходомер)

Воздушный расходомер с трубкой Пито (лопаточный)

Данная конструкция является самой ранней разработкой. Принцип ее работы основывается на отклонении потоком воздуха специальной лопатки, на оси которой находится измерительный прибор – потенциометр (чем больше угол поворота лопатки, тем больше сопротивление обмотки потенциометра).
Устройство по внешнему виду напоминает заслонку дросселя, преимущества – простота изготовления и небольшая цена.

Термоанемометрический тип расходомера

Более современное устройство, в конструкции которого находится платиновая проволочка, диаметром примерно в 0,07 миллиметров, являющаяся теплообменным элементом.
Принцип работы: находящаяся в потоке воздуха упомянутая проволочка охлаждается обтекающим ее воздухом, и для того, что бы сохранить заданную разницу температур между ней и воздушным потоком необходимо подать на нее определенное количество электроэнергии (чем мощнее поток воздуха, тем больше требуется электричества).
Ну а так как в данном случае не обойтись без внешних загрязнений нагревательного элемента, система снабжена функцией самоочищения от отложений: после останова двигателя проработавшего под нагрузкой происходит кратковременный нагрев проволочки до температуры 1100°С.На современных автомобилях применяются термоанемометрические расходомеры, имеющие измерительные и нагревательные резисторы, изготавливаемые из платиновых слоев нанесенных методом напыления на кристалл кремния.

Принцип работы ДМРВ

Пояснение к фото: часть входящего потока (2) всасываемого воздуха (4) проходя через решетку (3) попадает на чувствительный элемент (6), где его скорость и количество анализируется электронным блоком (1) при известном сечении измерительной трубки (5).

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(413 голос., средний: 4,58 из 5)

КОНСТРУКЦИЯ ДАТЧИКА

Датчик массового расхода воздуха состоит из двух частей — корпуса и измерительного элемента. Корпус ДМРВ круглого сечения имеет на концах резиновые уплотнительные кольца. Они нужны для того, чтобы не допустить подсос воздуха в обход воздушного фильтра.

Измерительный элемент может быть двух типов:

• с проволочным нагревательным элементом
• с пленочным нагревательным элементом

И в случае с проволокой, и в случае с пленкой материалом служит платина. Это объясняет довольно высокую стоимость ДМРВ.

В измерительном элементе смонтирована электрическая схема, которая формирует и отправляет частотно-импульсный сигнал контроллеру двигателя.

Как почистить датчик массового расхода воздуха

Чувствительный элемент датчика может со временем покрываться
неорганическими микрочастицами, пленкой, образующейся от масляного угара, что ухудшает
корректные показания воздуха. Программа блока управления до определенного
момента корректирует поступающие с искажениями сигналы датчика, но на
критической границе допустимого диапазона включает аварийную лампочку, сообщая
об ошибке в топливной системе. Кроме этого, появляются симптомы неисправности
ДМРВ в виде провалов, обрастания электродов свечей сажей.

Завод не рекомендует чистить ДМРВ разного рода жидкостями, особенно растворителями и очистителями карбюраторов. Почистить датчик можно распыляя на измерительный элемент спирт. Чистка датчика спиртом не нанесет вред. Прежде чем поворачивать ключ зажигания убедиться в чистоте воздушного тракта датчика и, если присутствуют инородные предметы удалить их пинцетом или любым, подходящим для этой цели инструментом.

Рыба в янтарной шубке

Рыба в янтарной шубке получается вкусной, сочной и ароматной. Такая рыбка станет украшением праздничного стола. Для приготовления рыбы в янтарной шубке понадобится

700 г. филе рыбы 1 шт. морковь 300 г. капусты 1 шт. луковица Растительное масло 1 ст. л. майонеза Соль, 100 г. сыра перец

Рецепт приготовления рыбы в янтарной шубке

Предварительно нарезанную на порционные кусочки рыбу, обваляйте в муке. Затем обжарьте около минуты на каждой стороне на сильном огне. Морковь натрите на крупной терке, капусту мелко пошинкуйте, лук измельчите. Тушите овощи до готовности, добавив 1 ст.л. масла и добавляя при необходимости воду. После этого в тушеные овощи добавьте 1 ст.л. майонеза и тушите до тех пор, пока жидкость не испариться. Рыбу выложите в посуду для запекания, а сверху положите готовые овощи. Все посыпьте сыром, предварительно натертым на терке, и запекайте при температуре около 200 градусов 15 минут. Рыбка готова. Приятного аппетита! Новогодние праздники не за горами и многие предпочитают проводить их за границей. Большой популярностью пользуется отдых во Франции зимой, к этому располагают многочисленные курорты, в том числе и горнолыжные.

Проверка датчика воздуха своими руками

При появлении неисправности ДМРВ происходит переобогащение или обеднение топливовоздушной смеси, что сразу отражается на работе двигателя и в итоге может закончится его поломкой.

Симптомы неисправности датчика массового расхода воздуха:

• Появление ошибки Check Engine;
• Повышенный расход топлива;
• Плохо заводится на горячую;
• Машина стало медленно разгоняться;
• Пропала мощность двигателя.

Простейший способ проверить ДМРВ на ВАЗ 2114 — отключить штекер. При отсутствии сигнала блок управления мотором переходит в режим аварийной работы, определяя примерный объем воздуха по положению дроссельной заслонки. При этом несколько увеличивается расход топлива — для ВАЗ 2114 он достигает 10-12 л на 100 км пробега. Характерной особенностью является увеличение числа оборотов холостого хода до 1500 об/мин. Но при использовании контроллера Январь 7.2 или Бош М7.9.7 рост холостых оборотов не выполняется в силу особенностей программного обеспечения.

Нормальное напряжение на выходе нового датчика 0.996 — 1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Вот эталонное напряжение в вольтах:

• 1.01 — 1.02 — хорошее состояние датчика.
• 1.02 — 1.03 — не плохое состояние.
• 1.03 — 1.04 — ресурс ДМРВ подходит к концу.
• 1.04 — 1.05 — аварийное состояние.
• 1.05 и выше — пора заменить ДМРВ.

Измерение производится между проводами желтого и зеленого цвета. Значения напряжения можно вывести на экран некоторых бортовых компьютеров (меню напряжение от датчиков, U ДМРВ).

Проверить датчик нужно в сервисе, желательно с фирменным сканером который сам указывает миганием, если идет перекос по какому-то параметру (в данном случае расходу воздуха в килограммах), сравнивая с заложенными в его память референсными значениями.

Диагностика ДМРВ

В принципе, датчик массового расхода воздуха не настолько критичен для запуска мотора, как, например, ДПКВ. Его можно отключить, выдернув разъем, ЭБУ перейдет в аварийный режим, будет определять порции воздуха в топливной смеси по другому датчику – положения дроссельной заслонки ДПДЗ.

Поэтому поломку определяют в несколько этапов по степени сложности:

• осмотр визуальный и отключение датчика;
• определение соответствия конкретной модификации ДМРВ прошивке ЭБУ;
• диагностика тестером в режиме вольтметра.

Это позволит снизить трудоемкость процесса. Например, перед тем, как проверить ДМРВ тестером, следует убедиться, что датчик совместим с конкретным контроллером МИКАС, не производилась прошивка оригинальных мозгов.

Осмотр визуальный

Осуществляется проверка ДМРВ после обеспечения доступа к этому датчику. Для этого потребуется частично демонтировать элементы воздухозаборника (обычно гофра). Зная, как работает волюметр, визуально можно обнаружить механические повреждения или следы жидкостей/грязи в патрубке.

Рис. 11 Осмотр датчика воздуха и гофры

Масло попадает внутрь гофры из-за забитого маслоотбойника вентсистемы картера либо при повышении внутри него уровня смазки. При нарушении графика ТО машины на стенки патрубка попадает пыль и грязь, так как забивается фильтр воздушный.

После демонтажа датчика из корпуса фильтра воздушного входная сетка должна быть чистой. Если не ней имеется налет пыли, скорее всего, резиновое уплотнение было установлено не герметично, внутрь попадал не фильтрованный воздух. В любом из этих случаев работа ДМРВ по умолчанию нарушается.

Диагностика в движении

Следующая методика, как проверить датчик воздуха, позволяет выявить его работоспособность. Для этого не понадобится тестер и прочие инструменты:

• диагностика ДМРВ производится после отключения разъема ЭБУ;
• двигатель заводится, на панели загорается Check, указывая на неисправности датчика;
• однако контроллер переходит в аварийный режим, обеспечивая работу ДВС;
• если динамические характеристики мотора улучшились при поездке с отключенным датчиком воздуха, значит ДМРВ неисправен.

Рис. 12 Отключение ДМРВ

Соответствие ДМРВ прошивке ЭБУ

По мере необходимости владельцы перепрошивают мозги ЭБУ для улучшения характеристик, получая при этом побочные проблемы. Например, если для контроллера МИКАС произведена прошивка ДМРВ может работать не корректно.

В этом случае говорить о неисправности датчика в принципе не верно, но его сигналы не предназначены для новой версии МИКАС контроллера, которую на него установили. Выявить в ДМРВ признаки неисправности в этом случае можно единственным способом:

• изменить угол положения заслонки дроссельной (обычно 1 мм прокладкой возле упора заслонки);
• отключить датчик ДМРВ при работающем двигателе (выдергивается фишка из разъема).

Проверка мультиметром

Если на предыдущих этапах диагностировать неисправности датчика не удалось, и он совместим с версией используемого контроллера ЭБУ, производится проверка тестером по технологии:

• мультиметр переключается в режим 2 В (вольтметр);
• перед глазами размещается схема распиновки пучка;
• включается зажигание, черный щуп тестера на массу, красный на желтый провод.

Рис. 13 Схема проверки ДМРВ тестером

После чего при заглушенном двигатели мультиметром считываются показания с учетом факторов:

• новый прибор покажет 0,99 – 1,01 В;
• в пределах 1,02 В считается хорошим состоянием датчика;
• 1,03 – 1,04 В свидетельствует об окончании эксплуатационного ресурса прибора;
• больше 1,5 В говорит о необходимости замены.

Нижеприведенная таблица содержит параметры распиновки пучка:

Провод	Вход	Выход
зеленый	–	масса
желтый	сигнал на датчик	–
самый темный	–	к главному реле
самый светлый (полосатый)	напряжение питания	–

Указанные симптомы можно диагностировать бортовым компьютером в группе параметров Uдмрв.

Очистка расходомера воздуха

Поскольку ремонт ДМРВ производителями не предусмотрен, этот электроприбор считается «расходным». Единого мнения по возможности очистки для восстановления работоспособности не существует, даже среди профессионалов СТО. Если владелец машины все же решил почистить ДМРВ самостоятельно, необходимо учесть нюансы технологии:

• очиститель не должен содержать ацетон, эфир;
• запрещены ватные палочки и сжатый воздух;
• чаще всего применяется WD-40 либо Air Senso Clean производителя CRC;
• после извлечения прибора спрей наносится на него равномерно мощной струей, грязь растворяется и стекает под собственным весом.

Рис. 14 Очистка волюметра спреем

Установка ДМРВ на место возможна после высушивания поверхностей без использования фена.

замена ДМРВ (MAF)

в предыдущей теме писал что меня у меня есть проблемки
1. плавающие обороты при заводке
2. провал при нажатии на газ (а так же до 2000 об едет более менее а потом ощущается резкий приход)
3.детонация в очень жаркую погоду
и еще добавлю
4. при остановке как будто акпп не отпускает тащит до последнего просаживая обороты до 400

год владею машиной и не парился но потихоньку вычислял причину
клапана ваноса, подсосы, вальветроник все проверил и почистил
не помогло
периодически обращал внимание на ДМРВ но ни ошибок ни чего другого

но все же решился и купил, дорогой зараза
начитался тем померил напряжение на разъеме ДМРВ (старом)
на выключенном двигателе показал 1,18В — типа труп
померил на новом — 1,28 :)))) так что не показатель

во общем поменял и …
и ни чего не поменялось…расстроился
200-300 км проехал …ни чего
был в областном центре заехал на сто к бмвэшникам и спросил — ребята говорят какие то коррекции надо чиститьпосле замены ДМРВ…да говорят надо чистить — почистили
и ни чего…
и только доехав домой за 200км пошли изменения и еще как пошли…
и так ��
1. плавающие обороты при заводке — ушли на 99% чууууть при заводке что то есть но не более

2. провал при нажатии на газ (а так же до 2000 об едет более менее а потом ощущается резкий приход) — провал ушел… троллейбусный разгон…тяга ровная и сильнее чем больше…что бы ездить в прежнем режиме педаль практически глажу

3.детонация в очень жаркую погоду — ушла полностью…хоть я и на 92 бензине…ушла детонация потому что АКПП стала работать совсем по другому она дает двигателю дышать … раньше переход со 2 на 3 происходил рано и мотор шел в натяг…и естествено была детонация…сейчас легко идет…переключается позже

и еще добавлю
4. при остановке как будто акпп не отпускает тащит до последнего просаживая обороты до 400…тоже ушло…на светофоре коробка мотор не тащит…отпускает когда надо

X5 e70 lci дмрв как проверить

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Датчик массового расхода воздуха (ДМРВ или расходомер) является важной деталью автомобиля, от исправной работы которой зависит мощность двигателя и его расход топлива. Обнаружить его можно под капотом машины, где он располагается между воздушным фильтром и воздушным патрубком, направленным к дроссельной заслонке. Задачей ДМРВ является измерение количества воздуха, проходящего в цилиндры, и передача данной информации электронному блоку управления, то есть «мозгам» машины. На основе данных датчика массового расхода воздуха блок управления принимает решение о необходимости увеличения или уменьшения подачи воздуха в горючую смесь.

При выходе из строя датчик массового расхода воздуха практически никогда не ремонтируется, а просто меняется на новый. Его устройство довольно простое, и он состоит из корпуса, в который помещен прибор для измерения затрат воздуха – термоанемометр. Достаточно повредить диагностическое устройство в процессе демонтажа ДМРВ или его очистки, и потребуется замена всего датчика. Выйти из строя он может также при большом сроке службы, но убедиться в его неисправности можно только после проверки.

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

На приборной панели машины горит значок «Проверить двигатель» (Check Engine);

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

Диагностика и устранение неисправностей датчика массового расхода воздуха (дмрв)

Самой частой фиксированной ошибкой является Р0113 – завышенный уровень датчика. Возникает из-за несоответствия температуры прибора с соответствующим сопротивлением (при незначительных колебаниях t, изменения сопротивления чрезмерно большие). На ЭБУ поступает сигнал слишком большого напряжения, что воспринимается компьютером как очень низкая температура воздушного потока. Посылается импульс по увеличению доли горючего в топливной смеси, после чего и начинается цепная реакция неполадок в различных системах. ЭБУ сохраняет код и включает на приборном щитке сигнал «CHECK ENGINE»

Нет никакой уверенности, что срочная замена датчика заставит убрать код с памяти компьютера. Зачастую, даже поставив новую деталь, замечаете, вновь возникшую ошибку. Автомобилю требуется диагностика, по результатам которой можно будет понять причину (неисправность проводки или выход из строя самого датчика).

Датчик положения распредвала (ДПРВ)

Датчик положения распределительного вала используется для определения углового положения распределительного вала. Модуль управления двигателем (ECU) использует этот сигнал для определения последовательности работы цилиндров двигателя.

Какую функцию выполняет датчик: определение положения распределительного вала двигателя, определение верхней мертвой точки во время такта сжатия в блоке цилиндра. Благодаря датчику контролируется последовательный впрыск топлива и зажигания.

Признаки неисправности: при выходе из строя датчика положения распредвала выходная мощность двигателя уменьшается. Произойдет также сбой зажигания: как правило, при нажатии на педаль газа автомобиль будет дрожать, но разгоняться медленно. Это связано с потерей мощности. Также при выходе из строя датчика на приборной панели может появиться индикатор «Check engine»

Внимание! При прогреве двигателя индикация может то пропадать, то снова появляться.

Ошибка датчиков температуры воздуха Р0113

Самой частой фиксированной ошибкой является Р0113 – завышенный уровень датчика. Возникает из-за несоответствия температуры прибора с соответствующим сопротивлением (при незначительных колебаниях t, изменения сопротивления чрезмерно большие). На ЭБУ поступает сигнал слишком большого напряжения, что воспринимается компьютером как очень низкая температура воздушного потока. Посылается импульс по увеличению доли горючего в топливной смеси, после чего и начинается цепная реакция неполадок в различных системах. ЭБУ сохраняет код и включает на приборном щитке сигнал «CHECK ENGINE»

Нет никакой уверенности, что срочная замена датчика заставит убрать код с памяти компьютера. Зачастую, даже поставив новую деталь, замечаете, вновь возникшую ошибку. Автомобилю требуется диагностика, по результатам которой можно будет понять причину (неисправность проводки или выход из строя самого датчика).

Датчик давления во впускном коллекторе (МАР Sensor)

Датчик fабсолютного давления всасываемого воздуха, известный также как Manifold Air Pressure Sensor, MAP sensor, – еще один элемент, который используется в электронной системе управления двигателя. Этот датчик замеряет давление всасываемого воздуха. Как правило, датчик устанавливается на впускной коллектор и обычно интегрирован с датчиком массового расхода всасываемого воздуха. В некоторых моделях автомобиля используется единый датчик, который замеряет как количество всасываемого воздуха, так и его давление.

Какую функцию выполняет датчик: определяет абсолютное давление воздуха во впускном коллекторе. Затем датчик преобразовывает данные в сигнал напряжения и отправляет его в блок управления двигателем (ECU). Компьютер автомобиля контролирует необходимую величину впрыска топлива, основываясь на напряжении этого сигнала, поступаемого с датчика.

Признаки неисправности: в случае неисправности датчика давления всасываемого воздуха количество впрыскиваемого топлива в двигатель становится невозможно регулировать правильным образом, из-за чего топливная смесь становится слишком богатой или слишком обедненной, что приводит к ненормальной работе двигателя. В этом случае двигатель будет работать нестабильно на холостом ходу (обороты будут прыгать). Также двигатель может часто глохнуть. Кроме того, могут появиться проблемы с его запуском. Ну и, конечно же, при неисправности данного датчика существенно вырастет расход топлива, несмотря на то что мощность автомобиля, как правило, упадет.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».

Насколько необходимо

Температура воздуха постоянно учитывается автомобильным ЭБУ посредством датчиков. При этом неверные сигналы с датчиков серьезно на работе двигателя не сказываются. Скорее, агрегат становится менее производительным. Если на автомобиле уже стоит ДМРВ (а это так в подавляющем большинстве случаев), неисправный датчик температуры воздуха окажет влияние только на тяговой динамике.

Резонен вопрос: а если ДТВВ неисправен или его попросту нет? К немедленной поломке узлов двигателя это не приведет. Но вот о чем стоит знать:

• ЭБУ отвечает за «приготовление» топливной смеси и правильную работу форсунок. В крупных энергоустановках, как-то на котельных, воздух предварительно греется специальными устройствами. В автомобиле возможности прогреть воздух до температуры, скажем, 55 °С нет. При этом воздух при разных температурах имеет разную плотность, т.е. в разных условиях количество кислорода в одном литре варьируется. В итоге можно получить как обедненную, так и переобогащенную топливно-воздушную смесь. Здесь-то ДТВВ и нужен: блок управления может оценить температуру и указать регулировать время работы форсунок, корректировать приготовление смеси;
• Исходя из вышеуказанного, исправный ДТВВ косвенно влияет на частоту детонаций и на провалы;
• Исправный датчик температуры воздуха также положительно сказывается на работе двигателя в холодную пору. А именно при запуске – когда наружный воздух очень холодный, блоку управления нужно вносить коррективы в приготовление топливной смеси и работу инжекторов.

Таким образом, ДТВВ является небольшим, но все же важным компонентов системы управления двигателя. С ним можно уменьшить расход топлива, перебои при работе агрегата на холостом ходу.

MAF-sensor на дизеле, признаки неисправности

ДМВР на дизельные двигателя начал устанавливаться недавно. Связано это с усовершенствованием последних и внедрением в их работу более сложных, но эффективных систем мониторинга.

Воздухомер выполняется несколько важных функций:

1. Ограничивает дымления на турбированные моторах.
2. Мониторит не только количество воздуха во впускном патрубке, но и объем картерных газов.

В первом случае при резкой выжатой педали газа формируется определенный объем дизтоплива, для которого должен сформироваться соответствующий объем воздуха.

Но так как турбина раскручивается с опозданием (образуется турбояма), нужное количество воздуха сформироваться не успевает. Происходит переобогащению смеси, не полное сгорание топлива, выброс сажи в выхлопную систему и наблюдается кратковременный дым из выхлопной трубы. Частично решает проблему сажевый DPF фильтр, но, если он есть.

Чтобы решить данную проблему и ограничить переизбыток топлива при резком ускорении, в работу включается ДМРВ. Он передает на контролер информацию о реальном количестве воздуха, нагнетаемого турбиной.

Электронный блок управления, получив эти данные, ограничивает циклическую подучу топлива, подгоняя его количество под объем воздуха.

Такое решение позволило уменьшить расход ДТ при сохранении мощностных характеристик двигателя, но при условии, что MAF-sensor работает корректно.

Во-втором случае, ДМРВ на дизельном моторе работает совместно с системой вентиляции картерных газов. Он мониторит, сколько отработанных газов проникает в систему впуска через клапан EGR при его открытии и передает эти данные на ЭБУ. Последний, на основе полученной информации, управляет открытием и закрытием клапана EGR.

Такое решение уменьшает и расход топлива, и количество вредных выбросов в атмосферу.

Исходя и этого, основными признаками поломки расходомера на дизельном двигателе могут быть:

1. Кратковременное появление дыма (сажи) из выхлопной трубы при ускорении.
2. Нестабильная работа мотора на переходных режимах, снижение мощности.
3. Повышенный расход ДТ.

Диагностика ДМРВ на дизельном двигателе не чем не отличается от методов, описанных выше.

Адекватная диагностика

В случае неисправности ДТВВ загорается лампочка «Check Engine». Но происходит так не всегда, ведь если датчик выдает неправильные показатели, он по-прежнему остается рабочим. Вот здесь и нужно знать нормальные напряжения и сопротивления. Доверить работу по диагностике неисправностей датчика лучше всего мастерам на СТО – у них имеется все необходимое оборудование.

Наиболее простой способ проверки в бытовых условиях предусматривает следующее:

• Обзаведитесь омметром или качественным мультиметром, а также бытовым феном;
• Отсоедините датчик, подключите к его контактам измерительное устройство и направьте поток горячего воздуха из фена на устройство;
• Проследите за показаниями измерительного прибора. Здесь кроется основная проблема: температура воздуха на выходе из сопла фена на максимальном мощностном режиме примерно равна 70 °С. Ориентируйтесь на эту цифру. Одна вещь останется неизменной: сопротивление датчика должна менять.

Для уточнения мы обратимся к данным о датчиках типа NTC (температурный коэффициент отрицателен), предоставленным компанией Bosch еще в 80-х годах. Они актуальны до сих пор, причем различия в сопротивлениях между датчиками других производителей будут, но не более 15% в сторону уменьшения.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

• черно-красный или розовый контакт — это подключение к управляющему модулю;
• зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
• серо-белый контакт — выходное напряжение;
• желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

1. Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
2. Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
3. Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Ниссан Альмера

На Nissan Almera устанавливаются ДМРВ фирмы Hitachi, хотя можно встретить и изделия от фирмы Bosch. И нужно понимать, что показания на устройствах от разных производителей будет отличаться.

Для понимания процесса сделаем замены на расходометре Hitachi. На примере Bosch читайте выше.

К датчику подходит 5 проводов. Замеры делаются сначала при включенном зажигании, затем при запущенном двигателе. Подготовьте мультиметр переведя его в режим 20В.

1. Вставьте иголку или булавку в третий провод (проткните изоляцию) со стороны воздушного фильтра.
2. Включите зажигание. «–» мультиметра на массу АКБ, «+» к иголке. Норма – не более 0.4В.
3. Заведите машину и проделайте действия согласно п.2. Норма – не более 1.04В. До 1.05В еще досточтимо.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Массовый расход воздуха (г/с)	Следующий шаг
0,0	А
Не менее 271,0	B
Между 1,0 и 270,0 (*1)	C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

А

2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — масса	9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

Перейдите к шагу 5

OK

3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Контакты для подключения диагностического прибора	Заданные условия
VG (5) — E2G (4)	0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

OK

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

ЗАМЕНИТЕ ECM

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — 1A-4	Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) или 1A-4 — масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Контакты для подключения диагностического прибора	Заданные условия
E2G (B1-4) — масса	Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

NG

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости на самом деле является полупроводниковым термистором. Чем ниже температура охлаждающей жидкости, тем больше сопротивление. С другой стороны, чем меньше сопротивление, тем горячее антифриз и, соответственно, сам двигатель.

Какую функцию выполняет датчик: используется для определения температуры охлаждающей жидкости в двигателе. Электронный блок управления двигателем корректирует время впрыска топлива и зажигания в соответствии с сигналом, поступающим от температуры охлаждающей жидкости. В случае превышения температуры охлаждающей жидкости электронная система предупреждает водителя об опасности перегрева двигателя. В том числе благодаря датчику компьютер включает вентилятор охлаждения, когда температура охлаждающей жидкости начинает расти больше рабочей температуры двигателя.

Признаки неисправности: когда датчик температуры охлаждающей жидкости выходит из строя (обычно плохой контакт, короткое замыкание, разомкнутая цепь, но в большинстве случаев плохой контакт), на приборной панели, как правило, появляется индикатор неисправности двигателя «Check engine». Датчик температуры охлаждающей жидкости на приборной панели всегда показывает максимум 120 градусов Цельсия. При этом мощность и тяга двигателя существенно падают, поскольку блок управления двигателем должен включить аварийную программу (есть не во всех моделях автомобилей). При сканировании ошибок с помощью диагностического сканера в электронной системе считается код неисправности P003D. Также, если датчик температуры выходит из строя, автомобиль может испытывать трудности с запуском в холодном состоянии. Кроме того, может наблюдаться ненормальный расход топлива.

Как проверить Дмрв elm327?

Какие показания должны быть у датчика массового расхода воздуха?

• от 1,01 до 1,02 — хорошее состояние датчика;
• от 1,02 до 1,03 — неплохое состояние;
• от 1,03 до 1,04 — ресурс ДМРВ на исходе;
• от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
• 1,05 и выше — пора заменить ДМРВ.

Сколько должен показывать датчик массового расхода воздуха?

Исправный ДМРВ обладает следующими характеристиками: Напряжение АЦП ДМРВ на неработающем двигателе должно быть 0,996 Вольт. Значения 1,016 и 1,025 еще приемлемы, если более 1,035 — чувствительный элемент датчика засорен и скорее всего датчик уже врет.

Какой программой проверить Дмрв?

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода.

Как понять что Дмрв неисправен?

Признаки неисправности датчика расхода воздуха

1. Нестабильные обороты холостого хода
2. Нарушение плавности хода автомобиля
3. Затрудненный или невозможный запуск двигателя
4. Ощутимое ухудшение динамики автомобиля
5. Увеличение расхода топлива
6. Не гаснет желтая лампа «Check Engine» на панели приборов

Сколько должен показывать маф?

Степень отклонения показаний ДМРВ от нормы можно оценить при работающем двигателе на разных оборотах. Для 1,5-литрового двигателя на холостом ходу показания должны быть 9,5-10 кг/час, на 2000 об/мин — 19-21 кг/час.

Какой нормальный массовый расход воздуха?

Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час.

Сколько кг воздуха должно быть на холостом ходу?

Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем. 2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу.

Можно ли восстановить датчик массового расхода воздуха?

Датчик массового расхода воздуха (ДМРВ) на прилавках специализированных магазинов стоит достаточно дорого, однако, как показывает практика, несмотря на уверения предприимчивых продавцов, восстановление работоспособности этого немаловажного элемента, в ряде случаев, вполне возможно.

Что будет если отключить датчик массового расхода воздуха?

Если отключить ДМРВ, блок управления переходит в аварийный режим работы. Топливно-воздушная смесь готовится в зависимости от положения дроссельной заслонки, в результате возрастает расход горючего, а частота вращения коленвала не опускается ниже 1500 об./мин. Кстати, таким способом можно проверить исправность датчика.

Как проверить снятый Дмрв мультиметром?

Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами.

Можно ли ездить без датчика массового расхода воздуха?

Можно ездить без датчика ДМРВ — да, но следует внимательно оценивать ситуацию. Устройства выходит из строя, не всегда у водителя есть запасной с собой в аварийном комплекте. Также датчики для некоторых видов машин найти крайне трудно, особенно если речь идет о марках иностранных автомобилей.

Что будет если не работает расходомер воздуха?

Если расходомер воздуха неисправен или загрязнен, то он естественно не будет выдавать правильные показания блоку управления двигателем. Итог очевиден,- оптимальное количество топлива не будет подаваться в камеру сгорания.

Что происходит когда не работает Дмрв?

Симптомы и показатели могут быть разнообразные, такие, как потеря мощности, потеря плавности хода и нестабильная работа на холостом ходу, так и нарушения в работе системы зажигания, и неправильной настройки выхлопной системы.

Как называется датчик который идет к воздушному фильтру?

Датчик массового расхода воздуха (ДМРВ).

Основная функция этого датчика заключается в определении количества воздуха подаваемого в двигатель и передачи этой информации на электронный блок управления т. … Сам датчик находится на гофре воздуховода после воздушного фильтра и перед дроссельной заслонкой.

Как проверить работоспособность датчика массового расхода воздуха

В большей части устойчивость и на 100% экономичность работы мотора зависит от состояния датчиков электронного блока управления, во многих случаях нам под силу самостоятельно проверить их работоспособность. К одним из таких случаев относится проверка датчика массового расхода воздуха ДМПВ, дающего для ЭБУ сведения о количестве воздуха, потребляемого мотором. Несмотря на кажущуюся непосильную сложность проблемы, вопрос – как проверить датчик массового расхода воздуха вполне решаем самостоятельно с помощью обычного мультиметра. Показания прибора – еще не окончательный вердикт, проверка ДМРВ тестером всего лишь даст основания для последующего решения – мыть, проверять осциллографом или подарить соседу.

Что собой представляет датчик массового расхода воздуха

Еще десять-пятнадцать лет назад ДМРВ повсеместно использовался для работы инжекторов бензиновых двигателей, сейчас это наиболее массовый инструмент на отечественных машинах и иномарках выпуска 2000-х годов. Конструкция датчика массового расхода воздуха проста и надежна, при надлежащем качестве изготовления.

В первых потенциометрических версиях датчика массового расхода воздуха расход определялся по углу отклонения специального лепестка датчика, подобно флюгеру под напором потока воздуха. Сейчас практически не используются. Их заменили более современные варианты на основе платинового термоэлемента или кремниевого датчика массового расхода воздуха с платиновым покрытием. Благодаря высокой теплопроводности платины количество воздуха, пропущенного через сечение воздуховода, легко вычисляется по скорости остывания нагретого термодатчика расхода воздуха.

Воздушный поток, движущийся во впускном коллекторе, даже пройдя воздушный фильтр, несет микрочастицы пыли, сажи, битума и смолы, витающие в воздухе и выхлопных газах дизелей, масляных паров из системы вентиляции картера двигателя. Для снижения количества отложений на поверхности массового расхода воздуха(ДМРВ) при выключении двигателя происходит термическое выжигание грязи и органики разогретым до белого каления, под действием электротока, платиновым элементом.

Любой загрязнитель ухудшает теплоотдачу с платиновой поверхности датчика массового расхода воздуха и искажает показания. Проверить работу загрязненного датчика тяжело и бессмысленно. Нередко специалисты на СТО заменяют исправный, но загрязненный датчик ДМРВ новым, даже не утруждая себя попытками отмыть его и проверить.

Возможные признаки ненормального функционирования ДМРВ

При искажении показаний ДМРВ увеличивается расход горючего, почти на 10-15%. Двигатель работает на обедненной воздушно-топливной смеси, не развивает необходимой мощности. Длительная езда на обедненной смеси неизбежно приведет к прогоранию выпускных клапанов и расплавлению катализаторной массы в коробе выхлопного коллектора.

Перед тем как проверить датчик массового расхода воздуха обращаем внимание на:

• перегретую атмосферу в моторном отсеке из-за раскалившегося выпускного коллектора;
• упавшую на 20-30% тягу и приемистость двигателя, выросший расход бензина;
• выскочивший на приборной панели знак неисправности в работе мотора;
• провалы при ускорении или старте сменяются нормальной работой, в этом случае для проверки лучше заменить свечи на заведомо рабочие.

Наиболее доступным способом проверить работоспособность ДМРВ является простое отключение его от системы управления ЭБУ. При отсутствии управления от датчика массового расхода воздуха система переходит в аварийный режим работы. ЭБУ будет использовать усредненный расход воздуха, записанный в ячейках памяти, для дозирования расхода бензина с учетом угла поворота дроссельной заслонки. Проверить работу системы можно на отключенном ДМРВ.

Для того, чтобы предварительно проверить датчик массового расхода воздуха выполняем следующие шаги:

1. Отключаем клеммы аккумулятора и находим разъем датчика массового расхода воздуха (ДМРВ), его легко найти на воздуховоде даже не заглядывая в руководство по эксплуатации автомобиля. Обычно корпус сенсора вмонтирован в воздушный патрубок и закреплен металлическими хомутами.
2. Заводим двигатель, обороты поднимаются более 1200 об/мин. При старте и наборе скорости можем проверить изменение динамики разгона и приемистости двигателя.

Как снять и проверить ДМРВ работоспособность

Факторов, способных повлиять на изменение динамики движения немало, к тому же сложно давать оценку работоспособности датчика ДМРВ, исходя из субъективных ощущений. Более достоверным будет проверка датчика ДМРВ мультиметром или тестером, но подобные измерения возможны для оригинальных изделий БОШ с каталожными позициями по 0 280 218 004, 0 280 218 037, 0 280 218 116.

Для получения доступа к контактам снимаем силиконовую резинку с колодки разъема, сам датчик массового расхода воздуха не трогаем, и аккуратно вставляем плюсовой щуп мультиметра в крайний правый провод (желтого цвета) и, соответственно, минусовой – в третий слева провод (зеленого цвета). Измерять придется величины потенциала от 0.9-1.5В, поэтому лучше в приборе использовать максимально чувствительный диапазон измерения постоянного напряжения.

Предварительные выводы

Необходимо правильно проверить сенсор. Максимально допустимое значение потенциала для исправного ДМРВ составляет 1,4 В. Значение при нормальном «здоровье» датчика – 1,01В. Это границы исправности, при 1,5В и выше устройство считается вышедшим из строя.

Попытаемся восстановить датчик массового расхода воздуха

Если возраст вашего автомобиля еще позволяет надеяться на чудо, и есть уверенность, что сенсор ДМРВ имеет оригинальное происхождение, имеет смысл провести небольшую процедуру по удалению загрязнений с платиновой поверхности.

Для реанимации недешевого устройства используем специальную жидкость в аэрозольной упаковке, рекомендуемую для чистки и обслуживания карбюраторов ДВС. Перед мойкой датчика снимем его с трубы воздуховода, предварительно открутив болты на хомутах крепления. Для извлечения платиновой подложки необходимо отвернуть два винта с помощью отвертки со «звездочкой» и аккуратно вытащить плату ДМРВ.

Тонкую проволочку или металлокерамический элемент необходимо несколько раз обработать жидкостью, не касаясь его руками и инструментом во избежание царапин. Расход жидкости выбирается по собственному усмотрению. После процедуры необходимо проверить качество мойки. Альтернативой аэрозолю может стать смесь спирта и ацетона, с продувкой сильной струей чистого сжатого воздуха.

В случае наличия черных пятен или следов глубокой эрозии рабочей поверхности, датчик массового расхода воздуха следует подвергнуть процедуре замачивания наложением пропитанного ацетоном тампона на проволоку в течение нескольких часов.

По окончании процедуры собираем сенсор, необходимо повторно проверить ДМРВ мультиметром. В большинстве случаев работоспособность устройства восстанавливается, хотя и на минимально возможном уровне. Можно даже вычислить и проверить расход воздуха по показаниям мультиметра,

К сведению

Проверить и поставить самый достоверный диагноз работоспособности датчика массового расхода воздуха (ДМРВ) можно с помощью осциллограммы его работы на специализированной диагностике, но стоит она недешево. Прежде чем покупать новый датчик массового расхода топлива, внимательно изучите сам прибор и его упаковочную коробку. Китайские умельцы наладили производство контрафактных датчиков в приличных масштабах, поэтому необходимо обращать внимание на главные признаки подделки:

• резкий запах и низкое качество пластмассы, из которой изготовлен корпус;
• прокладка уплотнения изготовлена не из эластичного силикона, а из твердой и ломкой резины;
• товар упакован в обычную картонную коробку с маркировкой BOSH черного, а не красного цвета, без использования промасленной бумаги и специального пакета.

Как вариант, в случае крайней необходимости можно купить б/ушный рабочий датчик на СТО, тем более проверить его Вам под силу.
