Диагностика ступичных подшипников. Поиск гула при помощи стетоскопа механика.
С приходом лета и увеличением скоростей вновь озадачился поиском гула, который очень напоминает гул ступичных подшипников. Сразу говорю, что привода со ШРУСами отпадают, т.к. заменены год назад.
Перевозил недавно груз камней и убедился, что гул не от задних подшипников, значит все-таки передние и скорее всего правый, т.к. левый заменен. Но решил уточнить.

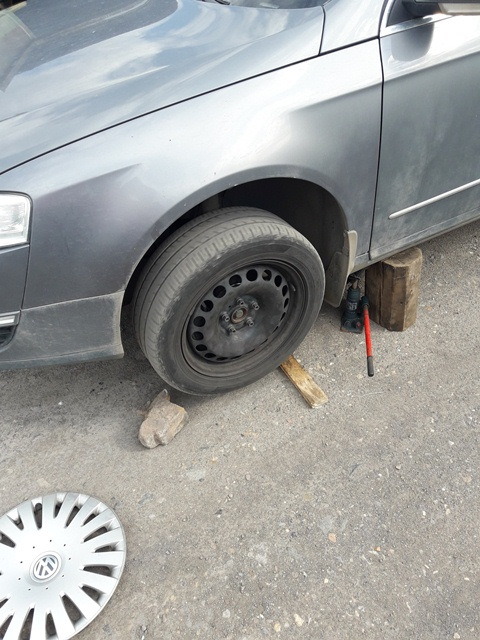

Вывесил переднюю ось
Включил 4ю передачу на ХХ.

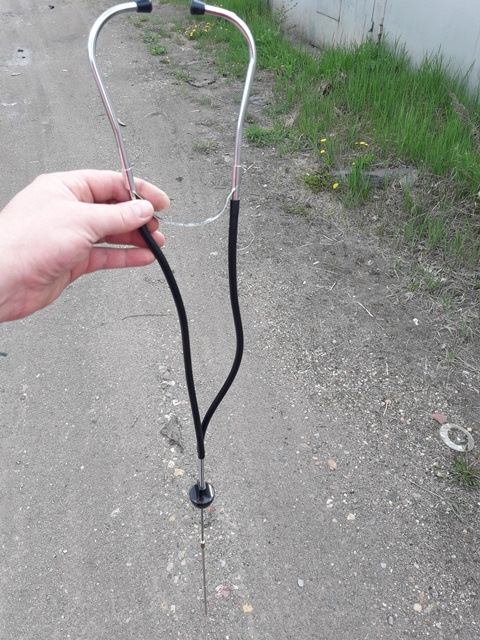

Взял стетоскоп механика
Начал искать точки где хорошо прослушивается подшипник.

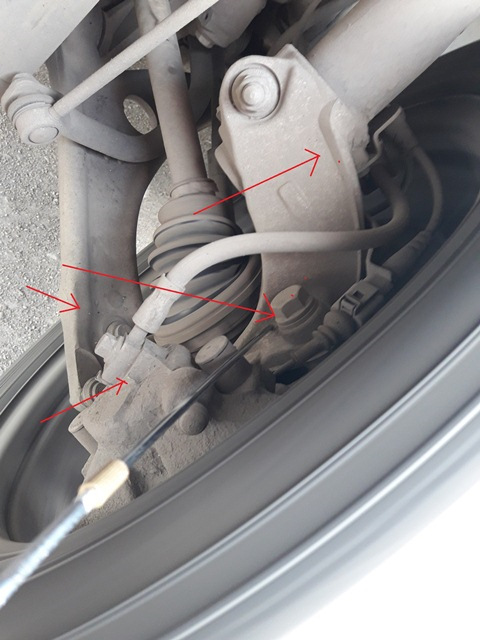

Сначала выворачивал колеса, фиксируя руль веревкой, и пробовал искать точки внутри.

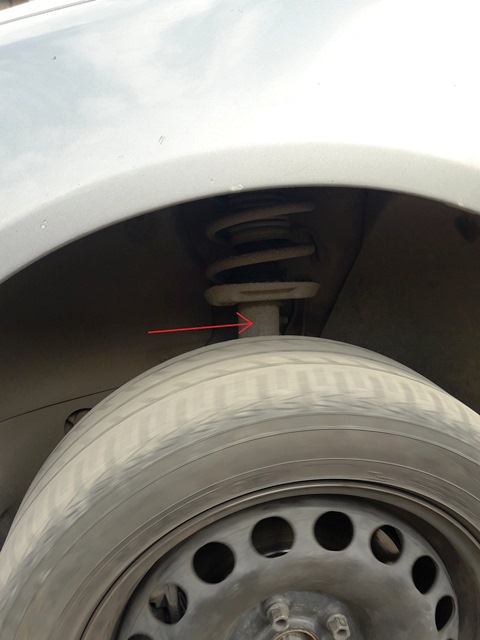

Однако через несколько попыток и сравнений лево с право убедился, что лучше всего колеса ставить ровно и слушать звук со стойки.
Сразу стало слышно что гудит правый. Там был металлический хруст и характерный гул.
По случаю записал небольшое видео, хотя звук там не такой богатый, но даже на нем слышны отличия.
Ссылка на видео
Чтож, теперь на очереди замена подшипника. Гудит он не сильно, но уже по чуть чуть начинает раздражать)))
Автомобильный стетоскоп для выявления шумов
Стетоскопом называется специальное диагностическое устройство, которое предназначено для определения технического состояния механизмов и деталей, находящихся в двигателе, при помощи виброакустического метода работы. Существует два вида стетоскопов: электронный и механический . Самыми простыми являются механические стетоскопы, они относятся к «бюджетному» типу, которыми пользуются обычные автолюбители. Электронный стетоскоп считается более качественным прибором, у него присутствует усилитель звука, а также более чувствительный микрофон.
Применение стетоскопов.
Применяют стетоскопы для проведения диагностики технического состояния автомобиля, например, чтобы выявить состояние вращающихся пар в узлах подшипников, оценить равномерность и длительность звуковых сигналов, либо оценить рабочее состояние узлов исходя из шумового уровня.
Самым распространенным применением автомобильного стетоскопа является автосервис , когда необходимо осуществить ремонт, либо диагностику двигателя, электрооборудования, а также и ходовой части автомобиля. Данное устройство является универсальным, его также можно использовать и для диагностики иных изделий, например таких, как: турбина, электродвигатель, насос, компрессор, редуктор и другие.
Когда стетоскоп производит диагностику автомобильного двигателя, неисправность определяется исходя из шумов и звуков, которые издает двигатель при работе на холостом ходу. Щуп, являющийся слуховым наконечником прибора, приставляется к некоторым металлическим деталям двигателя. Таким образом, можно прослушать все цилиндры мотора. В идеальном состоянии двигатель должен издавать одинаковый шум, без различных звонов и вибраций на протяжении всей работы двигателя внутреннего сгорания. Таким способом можно услышать все инородные шумы, которые появляются вследствие износа ремней или подшипников. Также стетоскопы могут обнаружить то, что в механизме присутствует серьезная неполадка. Если стетоскоп качественный и хороший, он с легкостью сможет определить причину шумов, доносящихся из автомобильного двигателя.
Когда осуществляется прослушивание подшипников на коленчатом валу, стержень, расположенный в стетоскопе, дотрагивается до бока двигателя, где находятся коренные подшипники, либо до шатунных подшипников, когда поршень находится вверху, на мертвой точке. Прослушивание стуков происходит только на нагретом двигателе автомобиля, когда резко меняются обороты коленвала. Коренные подшипники издают глухой и низкий стук, а шатунные подшипники – звонкий стук, который уменьшается, когда свеча зажигания на цилиндре отключается, т.е. закорачивается на массу. Стуки из коренных подшипников не меняются, когда закорачиваются свечи, потому как вся нагрузка на эти подшипники не меняется. При помощи автомобильного стетоскопа можно осуществлять прослушку работы на шумы в клапанном механизме, определять стук распределительных шестеренок, стук юбки поршня о цилиндр, а также стук поршневого пальца.
Комплектация автомобильного стетоскопа.
При покупке данного прибора в комплект входит главный блок с наличием индикации питания, а также возможностью изменять уровень общей громкости, включения и выключения прибора. Также в комплект входят наушники и измерительный щуп из металлического материала.
4 способа быстро проверить ступичный подшипник
Никому не надо объяснять важность исправности ступичных подшипников автомобиля особенно на большой скорости и в условиях интенсивного движения. Для их диагностики в СТО с вас потребуют деньги. Но проверить их можно самому по звуку, которые они издают, и люфту колеса. Продиагностировать состояние подшипников сможет любой человек, который водит машину.
Если машина исправна, то во время движения слышны нераздражающие звуки работающего мотора и шум, издаваемый покрышками. Когда к этим привычным и определяемым шумам добавляется неприятный низкочастотный гул, который может появляться или пропадать, то велика вероятность, что не все в порядке со ступичными подшипниками. Их состояние можно проверить четырьмя простыми способами.
Диагностика подшипника при езде
При движении прямо все подшипники нагружаются одинаково и трудно определить, который из них гудит. Если на скорости руль слегка повернуть влево, т. е. создать крен, то нагрузка ляжет на правое колесо и на правый ступичный подшипник. При повороте направо будет обратная картина: нагрузится левое колесо и левый подшипник. По усилению гула определяем неисправный узел.
Проверка подшипника с вывешиванием колеса
Отрываем колесо от пола домкратом и раскачиваем колесо сначала по горизонтали, затем по вертикали. При этом ступичная гайка и болты колеса должны быть прочно и надежно затянуты. Тут нужна внимательность, т. к. люфт может быть и в шаровой, и в рулевой тяге. Обычно люфт в подшипнике имеет небольшую амплитуду и легкий стук.
Проверка подшипника с раскруткой вывешенного колеса
Включаем третью или четвертую передачу, раскручиваем колесо, затем выключаем мотор, ставим передачу в нейтральное положение, быстро выходим из кабины и слушаем наличие или отсутствие посторонних звуков.
Непосредственная проверка подшипника
Для этого снимаем колесо, откручиваем ступичную гайку или болт и демонтируем кулак с приводного вала. Тогда можно непосредственно определить наличие или отсутствие люфта покачиванием ступицы на кулаке. При его наличии, люфт на 100% определяется неисправностью ступичного подшипника.
Как проверить ступичный подшипник — три способа
Когда во время движения помимо шума от покрышек появляется дополнительный шум высокого тона, то это признак того, что «проснулся» один из ступичных подшипников и требуется его замена.
Ступица и ступичный подшипник
Однако при ремонте часто возникает такой спорный вопрос – какой из подшипников гудит, правый или левый? Для того, чтобы определить неисправный подшипник ступицы самостоятельно, не обращаясь в автосервис, существует несколько способов.
Способ N1
Необходимо либо поднять автомобиль, если он установлен на подъемнике, либо поднимать каждое колесо домкратом, при работе на площадке.
Далее под задние колеса ставятся противооткатные башмаки (при проверке на земле), заводится двигатель, включается 4 передача и ведущие колеса разгоняются до 70-80 км/ч, либо одной из ведущих колес при работе с домкратом. Затем выжать сцепление и выключить передачу, перейдя на нейтралку. При неисправной ступице появится отчетливо слышный гул от подшипника, что «подскажет» о его неисправности.
Если это переднеприводный автомобиль, то таким образом можно проверить ступицы передних колес, если же заднеприводный, то подшипники ступиц заднего моста.
Способ N2
Колеса поочередно проверяются на наличие люфта. Каждое из колес поднимается на домкрате (не забываем за башмаки) и колесо необходимо покачать в вертикальной и горизонтальной плоскости и затем прокрутить.
Проверка ступичного подшипника
При неисправной ступице будет ощущаться люфт, тем больше, чем сильнее разбит подшипник, а при прокручивании колеса появится шум, иногда с явным перекатыванием шариков.
Однако люфт колеса может быть вызван и неисправностью элементов подвески или рулевого управления. Для точности проверки необходим помощник. Он должен нажать на педаль тормоза, и в этом положении еще раз проверить люфт колесного подшипника, качая колесо в вертикальной плоскости. Если люфт остался, то его причина в неисправности подвески, когда же он исчез, то это признак износа подшипника ступицы.
Если подшипник исправен, то никакого люфта нет вообще.
Способ N3
Определение изношенного подшипника при выполнении поворотов. При выполнении поворота кузов автомобиля начинает крениться, например, при левом повороте происходит крен машины в правую сторону. При этом основная часть нагрузки падает на правое колесо, разгружая при этом левое.
Если при скорости порядка 15 км/ч выполнить резкий поворот руля влево и посторонний шум исчезнет, стало быть шум исходил от неисправного подшипника левой ступицы. Аналогично можно проверить и подшипник правой стороны.
Основные признаки неисправности колесного подшипника:
• Гул при движении
• Люфт колеса при проверке
Чем чреват износ подшипника колесной ступицы
Если продолжать эксплуатировать автомобиль с гудящим подшипником, то это приведет к его интенсивному износу с появлением громкого хруста и треска. Развалившийся подшипник приведет к заклиниванию колесной ступицы и как следствие могут пострадать рычаг подвески, шаровая опора и плюс деформация приводного вала.
Если подобное произойдет на скорости, то последствия могут быть самые непредсказуемые. Поэтому уделяйте внимание состоянию колесных ступиц, проверку которых можно приурочить к очередному ТО автомобиля.
