Обнуляется суточный пробег и Часы

Всем привет, сегодня заметил, что обнуляется сам суточный пробег и Часы на приборке. Ну как заметил, завёл после ночной стоянки с автозапуска, сел в машину, смотрю Часы на приборке не правильно показывают, думаю ладно. Начинаю листать бортовик, чтоб выставить Часы, как натыкаюсь на 0 суточный пробег. Все выставил, забыл про проблему до следующего запуска машины, при чем после стоянки около 4 часов. Если глушить на недолгое время то все ок!
Может кто сталкивался?
Патр 17 модельного года.

P.S напряжение акб в спокойном состоянии после ночной стоянки 12.5 вольта.
При нагрузке меньше 10,5 вольт напряжение не падает, вследствие чего могу сказать что акб полностью исправен и в норме!

Калибровка приборной панели уаз патриот

Проверка панели приборов Уаз Патриот, возможные неисправности, поиск и устранение.

На Уаз Патриот устанавливается панель приборов 59.3801 в разных модификациях, которые принципиально одинаковы, но в зависимости от комплектации автомобиля могут отличаться количеством сигнализаторов. Общая проверка панели приборов без ее демонтажа производится с помощью встроенного диагностического режима теста. Панель приборов 59.3801 не ремонтопригодна и при выходе из строя даже одного из ее контрольных приборов подлежит замене в сборе.

Диагностический режим теста панели приборов 59.3801 и ее модификаций.

Проверка панели приборов 59.3801 и ее модификаций в режиме теста производится следующим образом : нажать на кнопку сброса счетчика суточного пробега и удерживая ее в нажатом состоянии, включить замок зажигания.

Стрелки всех показывающих контрольных приборов при этом должны переместиться из начального положения в конечное и обратно, на жидкокристаллическом индикаторе (ЖКИ) должны высветиться все сегменты, а все сигнализаторы управляемые контроллером должны включится.

Если во время режима теста стрелки контрольных приборов перемещаются скачкообразно, с заеданиями или не устанавливаются в начальные положения, то панель приборов является неисправной и подлежит замене.

Проверка панели приборов Уаз Патриот, возможные неисправности, поиск и устранение

Проверка панели приборов Уаз Патриот, причины неисправностей, их поиск и устранение.

Общая проверка панели приборов в режиме теста производится в случае появления сбоев в работе ее контрольных приборов. Если режим теста результатов не дал, то придется демонтировать панель и произвести проверку по нижеприведенной методике, она позволит более точно определить причину некорректной работы приборов.

Проверка панели приборов Уаз Патриот, причины неисправностей, их поиск и устранение

Не работает спидометр.

Если спидометр не работает, его стрелка не отклоняется, отсчет пройденного пути не производится, то причина может быть в стрелочном приборе, датчике скорости или соединительном жгуте проводов.

Прежде всего надо проверить панель в режиме теста. Если спидометр отработал тест нормально, то надо отключить соединительный разъем от датчика скорости и с помощью контрольной лампы проверить наличие напряжения +12 Вольт между контактами 3-1 на разъеме, замок зажигания при этом должен быть включен.

Если напряжение в норме, то подключить дополнительный провод к контакту 2 соединительного разъема. При быстром замыкании – размыкании этого провода на корпус или контакт 3 разъема, стрелка спидометра должна отклоняться, если нет, то он неисправен и панель приборов подлежит замене. Если стрелка спидометра отклоняется, то снять датчик скорости, восстановить соединение разъема и вручную прокрутить приводной вал датчика. Если стрелка спидометра не отклоняется, то заменить датчик скорости.

Если при движении автомобиля стрелка спидометра отклоняется, но отсчет пройденного пути не производится или нельзя произвести сброс показаний суточного пробега, то значит нарушена связь с жидкокристаллическим индикатором внутри панели приборов и неисправна кнопка сброса. В этом случае проверка панели приборов прекращается и она подлежит замене в комплекте.

Несоответствие показаний спидометра реальной скорости движения.

Для проверки спидометра надо отключить датчик скорости и подать с генератора прямоугольных импульсов на контакт 2 разъема сигнал амплитудой +12 Вольт относительно корпуса, (низкий уровень сигнала не более +0.5 Вольт), и скважностью 2 или длительностью импульса 1.5 мс. Плавно изменяя частоту входного сигнала от 0 до 333.3 Гц проверить плавность перемещения стрелки от 0 до 200 км/ч, а также отсутствие ее колебаний.

При отсутствии входного сигнала и наличии напряжения питания на контакте 10 разъема XP3 (клемма 30) стрелка спидометра должна находиться на начальной отметке шкалы без образования просвета. При частоте входного сигнала 100 Гц (60 км/ч) показания счетчиков общего и суточного пробегов должны увеличиться на 1 км за 1 минуту. При изменении частоты входного сигнала от 93.3 Гц (56 км/ч) до 100 Гц (60 км/ч) стрелка спидометра должна либо пересечь осевую линию отметки 60 км/ч, либо остановиться на ней.

Кроме того, несоответствие показаний спидометра реальной скорости, может происходить по причине некорректного передаточного числа механического прихода спидометра установленного в раздаточной коробке.

Не работает тахометр.

Причина может быть в неисправности самого прибора, отсутствии контакта в соединительном жгуте или в блоке управления. Если в режиме теста стрелка тахометра перемещается скачкообразно, с заеданиями или не устанавливается в начальное положение, то он неисправен, проверка панели приборов прекращается и она подлежит замене. Если тахометр прошел тест нормально, то отключить соединительный разъем от блока управления двигателем и подключить дополнительный провод к контакту 8 соединительного разъема жгута.

При быстром замыкании – размыкании этого провода на +12 Вольт стрелка тахометра должна отклоняться, если нет, то он неисправен и панель приборов подлежит замене. Если стрелка тахометра отклоняется, восстановить соединение разъема с блоком управления и запустить двигатель. Если стрелка тахометра не отклоняется, то неисправность в блоке управления.

Несоответствие показаний тахометра реальным значениям оборотов коленчатого вала.

Отключить блок управления двигателем и подать с генератора прямоугольных импульсов на контакт 8 соединительного разъема жгута сигнал амплитудой +12 Вольт относительно корпуса (низкий уровень сигнала не более +0.5 Вольт) и скважностью 2 или длительностью импульса 2.5 мс. Плавно изменяя частоту входного сигнала от 0 до 200 Гц проверить плавность перемещения стрелки тахометра от 0 до 6000, а также отсутствие ее колебаний.

При отсутствии входного сигнала и наличии напряжения питания на контакте 10 разъема XP3 (клемма 30) стрелка тахометра должна находиться на начальной отметке шкалы без образования просвета. При изменении частоты входного сигнала от 96.7 Гц (2900 об/мин) до 103.3 Гц (3100 об/мин) стрелка тахометра должна либо пересечь осевую линию отметки 3000, либо остановиться на ней. Если всего этого не происходит, то тахометр неисправен.

Не работает указатель температуры охлаждающей жидкости.

Если в режиме теста стрелка указателя совсем не отклоняется от начальной отметки или двигается с заеданиями, то он неисправен и дальнейшая проверка панели приборов не имеет смысла, она подлежит замене. Если стрелочный прибор отработал тест нормально, отключить соединительный разъем XP1 от комбинации приборов и подключить дополнительный провод к контакту 3 и замкнуть его на корпус при включенном замке зажигания. Стрелка указателя температуры должна переместиться на отметку 120, если нет, то он неисправен.

Методика проверки исправности датчика температуры охлаждающей жидкости ТМ106-10 или ТМ106-11 и соединительного жгута проводов подробно описана в этом материале.

Некорректные показания указателя температуры охлаждающей жидкости.

Подключить к контакту 3 разъема XP1 магазин сопротивлений, второй вывод которого замкнуть на корпус. При изменении сопротивления с 265 до 215 Ом стрелка указателя должна либо пересечь осевую линию отметки 80, либо остановиться на ней. При отсутствии входного сигнала (обрыве) стрелка указателя должна находиться ниже начальной отметки шкалы.

На приборных панелях 593, 593-10, 595, 595-10, 596, 596-10, 597, 597-10 не работают тахометр, указатель температуры охлаждающей жидкости и сигнализаторы : Перегрев двигателя, Аварийное давления масла, EDC, КМПСУД, Свечи накаливания.

Не отключая от комбинации приборов разъем XP4 измерить напряжение на контактах 12 и 13 относительно контакта 3 разъема XP3. Данное напряжение должно составлять 2.5 Вольта при включенном замке зажигания. Если напряжение отличается от указанного, то проверить целостность CAN линии.

Не работает указатель уровня топлива.

Если в режиме теста стрелка указателя совсем не отклоняется от начальной отметки или двигается с заеданиями, то он неисправен и панель приборов подлежит замене. Если стрелочный прибор отработал тест нормально, отключить соединительный разъем XP1 от комбинации приборов, подключить дополнительный провод к контакту 11 и замкнуть его на корпус при включенном замке зажигания. Стрелка указателя уровня топлива должна переместиться на отметку «1», если нет, то он неисправен.

Методика проверки исправности датчика уровня топлива 6212.3827 и соединительного жгута проводов подробно описана в этом материале.

Несоответствие показаний указателя уровня топлива реальным значениям.

Подключить к контакту 11 разъема XP1 магазин сопротивлений, второй вывод которого замкнуть на корпус. При изменении сопротивления с 100 до 135 Ом стрелка указателя должна либо пересечь осевую линию отметки 1/2, либо остановиться на ней. При отсутствии входного сигнала (обрыве) стрелка указателя должна находиться ниже начальной отметки шкалы.

Не работает указатель давления масла.

Отключить соединительный разъем XP1 от комбинации приборов. Подключить дополнительный провод к контакту 9 и замкнуть его на корпус при включенном замке зажигания. Индикация на ЖКИ в режиме давления масла должна быть 6.0 кгс/см2. Затем переключить данный провод на контакт 10. Индикация на ЖКИ должна быть 10.0 кгс/см2. Если нет, то указатель давления неисправен и панель приборов подлежит замене.

Методика проверки исправности датчика давления масла 2312.3819010 и соединительного жгута проводов подробно описана в этом материале.

Несоответствие показаний указателя давления масла реальным значениям.

Подключить к контакту 9 разъема XP1 магазин сопротивлений, второй вывод которого замкнуть на корпус. При сопротивлении 186 Ом на ЖКИ в режиме индикации давления масла должно показывать от 1.3 до 1.7 кгс/см2. Переключить магазин сопротивлений на контакт 10. При сопротивлении 186 Ом на ЖКИ в режиме индикации давления масла должно быть от 2.2 до 2.8 кгс/см2.

Плавают показания стрелочных приборов и ЖКИ во время движения или при включении нагрузок.

Скорее всего некачественный контакт «массы» комбинации приборов с «минусом» аккумуляторной батареи.

Неисправна поворотная и нажимная кнопки управления. Комбинация приборов подлежит замене.

При включенном замке зажигания на жидкокристаллическом индикаторе отсутствует информация.

Возможно отсутствует напряжение питания на контакте 10 разъема XP3. Если не высвечиваются отдельные сегменты на ЖКИ, то нарушена связь с ЖКИ внутри панели приборов и она подлежит замене.

Не работают отдельные сигнализаторы, контрольные лампы, лампы подсветки.

Проверить наличие управляющих сигналов в соединительных разъемах и заменить лампы. Если управляющие сигналы есть, а работоспособность ламп не восстановилась, то панель приборов неисправна и подлежит замене.

Не работает панель приборов на Уаз Патриот

Не работает панель приборов на Уаз Патриот

На внедорожниках УАЗ Патриот бывают случаи зависания (не работают спидометр, тахометр, указатель уровня топлива, часы, а контрольные лампы наоборот горят) панели приборов при возникновении проблем связанных с разряженной аккумуляторной батареей или как говорят водители «аккумулятор сел». Происходит это, при попытке запуска двигателя, которая естественно не удаётся. Причём, бортовой компьютер, не может найти каких либо ошибок, по кодам которых можно было бы выяснить причину неисправности.

Устранить эту проблему можно путём обесточивания приборной панели. Сделать это можно тремя путями. Первые два из них, наиболее удобные. Нужно, либо снять минусовую клемму с аккумуляторной батареи на пару минут, что приведёт к обнулению платы и бортового компьютера. Либо открыть крышку монтажного блока, который расположен рядом с аккумулятором и вынуть находящийся там, в единственном числе, пяти амперный предохранитель, который отвечает за питание комбинации приборов, а затем поставить его на своё место. Третий путь более трудоёмкий, заключающийся в отсоединении штекеров колодок приборной панели, которую предварительно придётся снять.

Если в комбинации приборов после включения зажигания и запуска двигателя загораются только контрольные лампы, а сами приборы и два жидкокристаллических дисплея работать отказываются, и после отключения минусовой клеммы аккумуляторной батареи их работоспособность не восстанавливается, то необходимо провести тест, при помощи которого можно определить, исправна или нет, монтажная плата комбинации приборов.

Для этого придётся нажать на кнопку сброса суточных показаний одометра, затем включить зажигание, после чего кнопку одометра можно отпустить. При исправном щитке приборов все стрелки должны начать движение от нулевой отметки до конца шкалы, а затем возвращаться обратно. Этот процесс, должен повториться трижды. Если хотя бы одна из стрелок не начинает движение или, начав движение, зависает в каком-то положении, то неисправность находится в монтажной плате комбинации приборов.

При наличии тестера и знаний по электротехнике проверить можно только заднюю сторону монтажной платы, а добраться до передней стороны будут мешать два дисплея. Поэтому комбинация приборов будет требовать замены. А если тест успешно сдан, то неисправность придётся искать в электронном блоке управления, при условии что провода, идущие от него к колодке щитка приборов и контакты разъёмов, находятся в нормальном состоянии.

Панель приборов Уаз Патриот: описание значков

Далее приведена расшифровка указателей на примере доски типа 31514.

Значки на приборке Уаз Патриот

Значки

Дальнейшее описание индикаторов и указателей подходит и для приборов модификаций, выпускавшейся в период 2011-2016 годов.

Кнопки на панели Патриота

На приборке автомобиля имеется несколько регуляторов и клавиш, отвечающих за включение и регулировку комплектного оборудования. На примере авто 2015 года указано, что они значат и зачем нужны.

Кнопки

  1. Парковка – светятся только подсветки фар.
  2. Наружное освещение полностью отключено.
  3. Активированы габаритные огни.
  4. Включено головное освещение.
  5. Автоматическая регулировка режимов работы фар головной оптики.

Регулировка

Работа

Здесь выполнен поворотный регулятор работы стеклоочистителя. Всего на рычаге пять позиций. Поворотом ручки водитель устанавливает нужную скорость очистки ветрового стекла.

В нижней части панели выведена секция из 4 кнопок. Зона ответственности следующая.

  1. Выключатель нагревателя стекла задней двери и зеркал заднего вида.
  2. Кнопка включения кондиционера.
  3. Активация системы рециркуляции системы отопления.
  4. Полностью резервный выключатель.
Горит восклицательный знак на приборке Патриота

Означает что имеется необходимость проверить тормозную систему на наличие неисправностей. Обычно требуется долить жидкости в расширительный бачок или заменить колодки.

Давление масла на панели Патриота

Красная лейка на приборке указывает на критическое падение давления смазки в картере двигателя. Если лампочка тухнет после выхода ДВС на номинальные обороты – все в порядке. Когда индикатор не гаснет, следует немедленно проверить систему смазки на наличие поломок, закупоривания магистралей.

Ошибки на панели

Панель Патриота

В отечественной модели имеется 2 протокола считывания ошибок – это OBDI (самодиагностика) и OBDII (посредством стороннего тестера). Пользователь может выполнить проверку самостоятельно. Далее представлена расшифровка ошибок самодиагностики.

Номер Расшифровка
012 Диагностическая цепь нарушена.
013/14 Неполадки с ДМРВ
017/18 Датчик температуры воздуха работает некорректно.
021/22 ДТОЖ неправильный сигнал.
023/024 Аналогично для ДПДЗ.
025/26 Скачки напряжения в бортовой сети.
027-29 Нарушение цепи сенсора положения коленчатого вала.
031/32 Потенциометр СО неисправен.
035/36 ДК сломан.
041 Датчик детонации – обрыв цепи.
051/52 Неполадки в контроллере ЭБУ.
054 Датчик фазы обрыв цепи.
055 Аналогично для ДС.
061 Непредвиденный сброс контроллера ЭБУ.
062/63 Память ЭБУ нарушена.
064/65 Неисправность при чтении/записи памяти контроллера.
066 Не получилось считать коды ошибок.
073/74 Обогащенная/обедненная смесь на ДКК.
081-88 Предельное опережение угла зажигания для каждого цилиндра последовательно.
091-94 КЗ катушки зажигания для цилиндров двигателя последовательно.
131-43 КЗ форсунок цилиндров последовательно для каждой форсунки.
161-166 РХХ обрыв цепи или КЗ.
167-169 КЗ цепей топливного насоса.
174-176 Обрыв цепи или КЗ в цепях клапана продувки адсорбера.
177-179 Повреждение цепи главного реле.
182/183 Неисправна контрольная лампа «проверьте двигатель».
231-234 Обрыв электроцепи системы зажигания последовательно для каждого цилиндра.
241-44 Аналогично с КЗ на массу.

Не работает приборка Патриота: причина

Когда подобное сопровождается отказом двигателя – выполните диагностику личинки замка зажигания. Здесь нередко происходит окисление или подгорание контактов.

Под капотом

Не функционирует щиток, но машина заводится

Причину ищите в системе питания приборной доски. Неполадки вызывает поврежденный предохранитель или нарушение целостности клемм контактных групп.

Горит замок на приборке, не заводится Патриот: что делать

Если на щитке мигает лампочка в форме замка, следует отключить иммобилайзер. Штатная противоугонная система не даст запустить мотор и начать движение.

При включении ближнего света гаснет приборка Uaz Patriot

Проверьте модуль МУС. Устройство часто барахлит и отказывает.

Погасло табло щитка Патриота
Горят все лампочки на панели Патриота

Здесь обычно виноват диодный мост генератора или короткое замыкание в цепях управления приборки. В редких случаях, причиной выступают неполадки в ЭБУ или прошивке.

Подключение щитка приборов

  1. Подключить к контактам под приборной панелью выводы щитка. Спутать 4 колодки не получится – все элементы отличаются друг от друга визуально и конструктивно.
  2. Посадить приборку на посадочное место.
  3. Вкрутить крепежные винты щитка.
  4. Посадить на место облицовку панели и прикрутить ее к штатным креплениям.

Распиновка щитка

щитка

Дальнейшее описание представлено на версии авто 2014 года.

Всего на приборке имеется 4 вывода контактных групп. Ниже приведено описание их всех в стандартном порядке.

УАЗ

  • 1 и 2 – пустые;
  • 3 – на датчик нейтрали (только для АКПП);
  • 4 – на сенсор включения дифференциала;
  • 5 – на модуль управления 4L;
  • 6 – к датчику включения полного привода;
  • 7 – пустой;
  • 8/9 – штатная противоугонка;
  • 10/11 резерв;
  • 12 – CAN шина.

Думанов Борис

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Калибровка панели приборов УАЗ ПАТРИОТ

Калибровка панели приборов УАЗ ПАТРИОТ

УАЗ Патриот. Скрытый режим калибровки приборной панели.

УАЗ Патриот. Скрытый режим калибровки приборной панели.

Уаз Патриот нет подстветки жк дисплея щитка приборов калибровка стрелок и тест

Уаз Патриот нет подстветки жк дисплея щитка приборов калибровка стрелок и тест

Убираем скрип приборного щитка на уаз патриот 2019 модельного года

Убираем скрип приборного щитка на уаз патриот 2019 модельного года

Ремонт подсветки жк дисплея панели приборов уаз патриот 2014г.

Ремонт подсветки жк дисплея панели приборов уаз патриот 2014г.

Калибровка УУТ (уровня указателя топлива)

Калибровка УУТ (уровня указателя топлива)

Уаз Патриот Новый серьезный Косяк пробег 3200 км

Уаз Патриот Новый серьезный Косяк пробег 3200 км

Дополнительные материалы

Уаз патриот 2018 отказ БК на приборке, пробуем устранить сами

Уаз патриот 2018 отказ БК на приборке, пробуем устранить сами

УАЗ Патриот: ремонт приборной панели

УАЗ Патриот: ремонт приборной панели

Уаз Патриот калибровка электронной педали газа дела гаражные

Уаз Патриот калибровка электронной педали газа дела гаражные

решение проблемы с неработающим экраном на уаз патриот

решение проблемы с неработающим экраном на уаз патриот

Наконец-то спидометр на моем Патриоте показывает ПРАВИЛЬНО!!

Наконец-то спидометр на моем Патриоте показывает ПРАВИЛЬНО!!

Калибровка педали газа уаз патриот 2019.

Калибровка педали газа уаз патриот 2019.

Как снять стрелки с приборной панели и не только.

Как снять стрелки с приборной панели и не только.

Мус когда горит ДХО но не подсветки щитка приборов,габаритов УАЗ Патриот

Мус когда горит ДХО но не подсветки щитка приборов,габаритов УАЗ Патриот

УАЗ Патриот 2019г. Подсказчик передач. Как включать, как работает.

УАЗ Патриот 2019г. Подсказчик передач. Как включать, как работает.

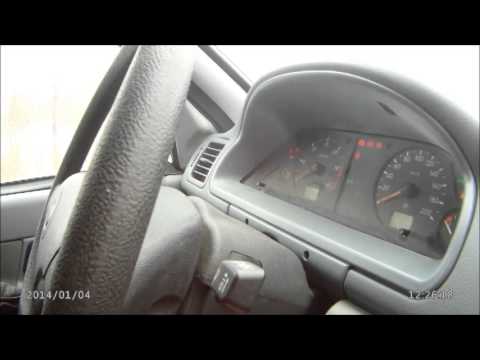

Глюки Уаз Патриот

Глюки Уаз Патриот

Замочек на приборной панели | Не работает ЖК дисплей

Замочек на приборной панели | Не работает ЖК дисплей» width=»480″ height=»360″ />

Устройство панели приборов УАЗ Патриот: какие основные проблемы возникают у водителем с щитком

1

Современная приборная панель, это зачастую не только орган управления автомобилем, но и одна из деталей интерьера. Она должна нести не только свою прямую функцию – отображать состояние систем автомобиля, текущие параметры работы двигателя и других агрегатов. Но и так же быть интуитивно понятной и приятной глазу. Панель Патриота вполне соответствует всем этим требованиям, особенно если сравнивать ее с предшественником. Тем не менее, некоторые автовладельцы пытаются не только устранить время от времени возникающие неисправности, но и придать ей индивидуальность.

Компоновка панели приборов.

Приборка спроектирована таким образом, чтобы водитель имел доступ ко всем органам управления авто.

2

С 2017 года она претерпела серьезные изменения после рестайлинга, внешний вид стал более современным, при этом функциональность осталась прежней. Основные компоненты щитка приборов:

  • Блок управления светом;
  • Рычаг указателя повоторников;
  • Рычаг работы стеклоочистителей и омывателя;
  • Приборная панель;
  • Звуковой сигнал;
  • Система кондиционирования;
  • Аварийный сигнал;
  • Замок зажигания;
  • Педали сцепления/тормоза/акселератора;
  • Управление коробкой передач;
  • Мультимедиа.

Комбинация приборов

Данный блок расположен над рулевым колесом и позволяет отслеживать состояние двигателя, световых приборов, уровень топлива и прочее:

3

  1. Текущая температура двигателя;
  2. Состояние свечей накаливания (для дизеля);
  3. Датчик давления масла;
  4. Ошибки в работе двигателя (CheckEngine);
  5. Датчик температуры/перегрева;
  6. Тахометр;
  7. Указатель левого поворота/аварийка;
  8. Датчик положения дверей;
  9. Неисправность АКБ/генератора;
  10. Неисправность тормозной системы;
  11. Индикатор работа ABS;
  12. Индикатор положения стояночного тормоза;
  13. Индикатор подключения переднего моста;
  14. Указатель правого поворота/аварийка;
  15. Спидометр;
  16. Задние противотуманные фонари;
  17. Ближний свет;
  18. Передние противотуманные фонари;
  19. Низкий уровень топлива;
  20. Сброс суточного пробега;
  21. Время/индикатор напряжения;
  22. Переключение параметров дисплея.

Комбинация приборов УАЗ Патриот довольно проста, изображение пиктограмм соответствует международным стандартам, поэтому управление автомобилем не составит труда для тех, кто имеет хотя бы минимальный опыт.

Полезное видео

Рекомендуем посмотреть видео:

Неисправности.

Наиболее частыми проблемами с щитком приборов УАЗ Патриот является перегорание ламп подсветки, нарушение контактных групп или шлейфа проводов. В результате на панели приборов могут не двигаться стрелки, не отображаться индикация включения тех или иных модулей авто.

4

В случае отсутствия подсветки одного или двух блоков, причина кроется в выходе из строя лампы накаливания, которая отвечает за сектор щитка. В этом случае необходимо разобрать панель и удостовериться в целостности осветительных приборов. При замене компонентов важно помнить, что система оборудована реостатом, который регулирует яркость ламп. При установке светодиодных ламп вместо штатных накаливания возможны проблемы в работе или выход из строя.

В данной статье будет рассмотрена панель приборов УАЗ Патриот, ее устройства, значки, возможные неисправности и доработки.

Назначение панели приборов УАЗ Патриот

Приборная панель представляет собой пластиковую панель с комбинацией различных устройств, индикаторов, предназначенных для слежения за техническими параметрами автомобиля и уведомления водителя о возможных поломках.

Панель приборов УАЗ Патриот - устройство и обозначение значков

Корпус выполняется съемным для возможности проведения ремонта приборов.

Если на панели приборов индикаторы имеют зеленый либо синий цвет, то это свидетельствует о нормальном функционировании систем автомобиля. Сигнализаторы оранжевого цвета предупреждают водителя о необходимости принятия мер для обеспечения мер для дальнейшей нормальной работы автомобиля. Если индикаторы загорелись красным, то значит, соответствующий узел или система находятся в аварийном состоянии и требуется устранение неисправности.

На УАЗ Патриот установлена современная приборная панель, радующая глаз и повышающая комфорт управления автомобилем. По своей «начинке» она способна конкурировать с такими же панелями внедорожников зарубежного производства.

Элементы приборной панели

Панель приборов УАЗ Патриот состоит из следующих элементов:

  1. Блок управления и настройки приборов освещения.
  2. Переключатель с ближнего на дальний свет и управление поворотниками.
  3. Переключатель скоростных режимов щеток стеклоочистителя.
  4. Спидометр (измерение текущей скорости) и тахометр (измерение частоты вращения коленвала).
  5. Указатель времени, топлива, температуры охлаждающей жидкости и т.д.
  6. Звуковой сигнал.
  7. Климатическая установка.
  8. Аварийная сигнализация.

Панель приборов УАЗ Патриот

На приборной панели расположена комбинация различных сигнализирующих иконок и индикаторов, а именно:

  1. Указатель температуры охлаждающей жидкости.
  2. Работоспособность свечей зажигания.
  3. Сигнализация падения масла в двигателе.
  4. Сигнализация о наличии каких-либо ошибок в работе силовой установки.
  5. Перегрев охлаждающей жидкости.
  6. Частота вращения коленвала (тахометр).
  7. Стрелка левого поворота и аварийная сигнализация.
  8. Указатель незакрытой двери.
  9. Показатель низкого заряда аккумуляторной батареи.
  10. Лампа, указывающая на проблемы с тормозной системой.
  11. Показатель функционирования антиблокировочной системы (АБС).
  12. Сигнализация включения стояночного тормоза.
  13. Указатель подключения полного привода (передний мост).
  14. Правый поворотник и аварийная сигнализация.
  15. Прибор измерения скорости автомобиля (спидометр).
  16. Сигнализатор работы задних ПТФ (противотуманные фары).
  17. Лампа-указатель включения головного света.
  18. Включенные противотуманные фары спереди.
  19. Указатель слишком низкого уровня топлива в баке.
  20. Сигнализация включения дальнего света фар.
  21. Уровень топлива.
  22. Кнопка сброса текущего пробега.
  23. Индикация общего пробега.
  24. Напряжение в бортовой сети УАЗ Патриот, указатель текущего времени.
  25. Переключение индикации.

Данные приборы и индикаторы дают водителю исчерпывающую информацию о состоянии автомобиля, а обозначение легко читается даже новичками.

Возможные неисправности приборной панели УАЗ Патриот

Установленная на УАЗ Патриот панель приборов весьма надежна и нечасто доставляет неудобства. Однако бывают случаи, когда с ней начинаются проблемы. Рассмотрим некоторые наиболее часто встречающиеся поломки приборной панели.

Возможные неисправности приборной панели УАЗ Патриот

  1. Перестало функционировать большинство приборов

При такой проблеме освещение снаружи и внутри не включается, индикаторы и сигнализаторы не загораются, а стрелки приборов неподвижны. Возможно, двигатель вовсе не получится запустить.

Такая неисправность может быть вызвана двумя причинами:

  • вышел из строя главный щиток (микросхема);
  • проблема в электронном блоке управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности, если Вы не обладаете достаточными знаниями в электронике и соответствующими навыками, то решение этой проблемы лучше доверить специалистам высокой квалификации.

  1. Не работают датчики

Если на всех приборах (спидометр, тахометр и т.д.) не отображаются показания, то проблема моет заключаться в неисправности электроники (ЭБУ). Если же показания невозможно снять лишь с одного прибора, то корень проблемы необходимо искать в соответствующем узле.

В случае, если приборы не функционируют, а индикаторы работают исправно, то причиной может быть низкий заряд батареи. Такую ситуацию называют «зависанием» приборов и она возможна при запуске двигателя, которые, как правило, безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Решить данную проблемы можно просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими методами:

а) Снять минусовую клемму аккумуляторной батареи на 1-2 минуты: это приведет к обнулению показаний и перезагрузке ЭБУ с платой панели приборов.

б) Необходимо вскрыть монтажный блок. Он расположен рядом с АКБ. Следующим шагом необходимо вытащить предохранитель на 5 А, отвечающий за подачу напряжения на приборную панель, и затем вставить его на место.

в) Отсоединить клеммные колодки от платы приборов, но для этого ее придется сначала демонтировать, что несколько усложнит процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), при этом не помогает обесточивание системы путем снятия минусовой клеммы АКБ, то в таком случае необходим проводить тестирование на определение работоспособности электронной платы.

Если плата находится в исправном состоянии, то запустится тест приборной панели. Суть теста в том, что все стрелки начнут путь от нулевой отметки до максимальной и в обратном направлении. Это должно повториться 3 раза. Если во время тестирования дна или несколько стрелок буду находиться в неподвижном положении либо будут двигаться с зависанием, то проблема кроется в монтажной плате.

Снятие щитка приборов УАЗ Патриот

Для того, чтобы демонтировать приборную панель, понадобится плоская отвертка и гаечный ключ на 8. Прежде чем преступить к снятию, необходимо обесточить бортовую сеть путем снятия клемм с АКБ.

Далее необходимо выполнить следующие шаги:

  1. Открутить винты крепления щитка к корпусу панелей.
  2. Отвести все приборы и сфотографировать, как разведена электропроводка, чтобы потом правильно все подключить.
  3. Отсоединить провода, и произвести отключение всех электроприборов.
  4. Извлечь лампы подсветки.
  5. Произвести снятие вольтметра и часов.
  6. Для того, чтобы демонтировать спидометр, необходимо открутить гайку вала на проводе и снять его. Вместе с ним извлечь и лампу подсветки с патроном.
  7. Со шпилек снять скобы и полностью снять щиток.

После выполнения данных этапов провести необходимые ремонтные работы и собрать панель в обратном порядке. Если Вы не уверены в своих силах, лучше доверьте эту работу профессионалам, при том что выполнение таких работ стоит не очень дорого.

Возможные доработки панели приборов УАЗ Патриот

Возможные доработки панели приборов УАЗ Патриот

  1. Установка диодного освещения: штатно установленные лампочки заменяются на диодные.
  2. Использование тюнингованной шкалы для датчиков приборной панели. Шкалы наносятся сверху над штатно установленными шкалами значений. Причина популярности их использования – в более привлекательном внешнем виде. Если вы решили установить шкалы на спидометр, тахометр или иные датчики, то необходимо произвести демонтаж установленных стрелок. Шкалы можно прибрести в магазинах либо же скачать из интернета.
  3. Обшивка приборной панели особенно актуальна при наличии на ней повреждений.
  4. Установка на шкалы хромированных колец.
  5. Монтаж спортивной приборной панели. Этот вариант весьма непрост, так как для установки такой панели приборов придется переделать штатные разъемы для подключения. Также возможно понадобится вмешаться в работу блока управления с целью синхронизации работы с приборной панелью.

Приборная панель на автомобиле УАЗ Патриот

Внешний вид

Приборная панель представляет собой не что иное, как щиток, на котором расположены различные автомобильные компоненты. Щиток приборов изготавливается преимущественно из пластика черного цвета. Корпус панели является съемный, что является плюсом при необходимости проведения ремонтных работ. Простота демонтажа панели дает возможность проведения ее тюнинга или модернизации иных компонентов.

Панель приборов на внедорожнике УАЗ Патриот имеет современный дизайн, который можно свободно сравнивать с зарубежными кроссоверами. Рассмотрим, что же входит в комплектацию щитка приборов:

  • Блок управления осветительными приборами.
  • Переключатель поворотников и света фар.
  • Управление омывателем стекол и дворниками.
  • Регулирование периодичности функционирования очистителей стекол.
  • Приборы для измерения скорости, частоты вращения коленчатого вала, количества топлива в баке, времени и т.п.
  • Управление звуковым сигналом.
  • Блок управления системой обогрева и кондиционирования.
  • Выключатель аварийки.
  • Замок зажигания с встроенной системой противоугонки.

Приборы с подсветкой

Комбинация приборов

Комбинация приборов на внедорожнике УАЗ Патриот включает в себя следующие элементы, указатели и сигнализирующие элементы. Ниже представлена схема, которая отображает место расположения элемента.

Схема расположения индикаторов

Схема, отображающая комбинацию приборов внедорожника УАЗ Патриот

  1. показатель значения температуры в двигателе;
  2. указатель функционирования свечей накаливания;
  3. световая сигнализация указателя масла в системе;
  4. световая сигнализация, указывающая необходимость проверки двигателя;
  5. сигнализация перегрева охладителя мотора;
  6. тахометр;
  7. лампа указателя левого поворота и световой аварийной сигнализации;
  8. лампа, сигнализирующая о неполном закрытии дверей;
  9. световая сигнализация, указывающая слабый заряд батареи;
  10. неисправность тормозной системы;
  11. лампа, указывающая включение антиблокировочной тормозной системы;
  12. указатель включенного стояночного тормоза;
  13. лампа, указывающая включение переднего моста;
  14. лампа указателя правого поворота и световой аварийной сигнализации;
  15. спидометр или указатель скорости движения авто;
  16. лампа указатель функционирования противотуманок сзади;
  17. указатель включения наружного освещения;
  18. лама указатель включения туманок спереди;
  19. пониженный запас топлива;
  20. указатель функционирования дальнего света;
  21. показатель количества топлива;
  22. сброс пробега;
  23. указатель пробега автомобиля УАЗ Патриот;
  24. указатель времени и напряжения системы;
  25. переключатель функционирования индикатора.

Комбинация приборов поможет новичкам разобраться в тех или иных световых индикаторах. Итак, зная о том, что такое комбинация приборов, рассмотрим, почему может не работать реостат подсветки на внедорожнике УАЗ Патриот.

Подсветка приборов автомобиля

Почему не работает подсветка приборов

Если на внедорожнике не работает подсветка приборов, то, прежде чем унывать, следует поискать причину у самих истоков. На панели имеется регулятор, который представляет собой реостат, с помощью его происходит управление подсветкой панели. Для этого следует реостат перевести в крайнее верхнее положение и если лампочки не загораются, тогда потребуется искать причины немного глубже.

Когда не работает подсветка приборов, то следует проверить исправность предохранителя под номером F1. Если он исправен, тогда необходимо проверить реостат. Если реостат имеет окисленные контакты, то ток через него не проходит и тем самым отсутствует подсветка. Можно закоротить контакты напрямую, и если лампочки загорятся, то причина заключается в неисправности реостата. Для исправления поломки следует заменить реостат. Еще одной неисправностью может быть перегорание лампочек подсветки приборов. Если это произошло, возникает необходимость разбирать панель и менять лампочки на новые.

Освещение панели и тюнинг

Не рекомендуется приобретать слишком яркие светодиоды, так как они попросту будут мешать водителю в вечернее время управлять автомобилем.

Тюнинг и процесс снятия приборной панели, рассмотрим в следующих материалах, а на данном этапе торпеда и ее внешний вид на внедорожнике УАЗ Патриот является полностью рассмотренной.

Ремонт комбинации приборов уаз патриот

Панель приборов – одна из важнейших составных частей любого современного автомобиля. Для новичков приборная панель машины (не путать с торпедой УАЗ Патриот) – это набор непонятных поначалу агрегатов, мигающих значков и надписей. Но на самом деле они выполняют свою миссию: помогают контролировать работу всех жизненно важных систем. Благодаря этим значкам и устройствам водитель всегда вовремя проинформирован обо всех возможных отклонениях в работе основных узлов, агрегатов и электронных систем.

Сигнализируя о поломках, панель приборов поможет вовремя выявить неисправность на начальной стадии. Другая задача этого узла заключается в эстетичном внешнем виде. На УАЗ Патриот устанавливается современная панель, она радует глаз и повышает комфорт управления автомобилем. Это уже не тот примитивный щиток, который был на УАЗ 469 – теперь это сложная и функциональная система контроля.

Особенности комбинации приборов

Приборная панель любого автомобиля, не только УАЗ Патриот – это изготовленный из пластика короб с электронной платой, на индикаторы которой выводятся данные со всех имеющихся контрольно-измерительных датчиков. Корпус изготавливается съёмным, т. к. нередко возникает необходимость проведения ремонтных работ. Демонтаж панели УАЗ патриот не самая сложная процедура, что позволяет использовать разные варианты тюнинга.

На внедорожниках УАЗ Патриот установлена одна из самых высокотехнологичных приборных панелей, которыми оснащаются автомобили Ульяновского автозавода. По внешнему виду и функционалу она может конкурировать с такими же изделиями кроссоверов популярных зарубежных марок.

В стандартное оснащение щитка входят следующие элементы.

  1. Блок управления и настройки приборов освещения.
  2. Переключатель с ближнего на дальний свет и управление поворотниками.
  3. Переключатель скоростных режимов щеток стеклоочистителя.
  4. Спидометр (измерение текущей скорости) и тахометр (измерение частоты вращения коленвала).
  5. Указатель времени, топлива, температуры охлаждающей жидкости и т. д.
  6. Звуковой сигнал.
  7. Климатическая установка.
  8. Аварийная сигнализация.

Комбинация приборов УАЗ Патриот имеет ряд сигнализирующих иконок, каждая из которых – со своим назначением. Схема обозначений и индикаторов следующая.

  1. Указатель температуры охлаждающей жидкости.
  2. Работоспособность свечей зажигания.
  3. Сигнализация падения давления масла в двигателе.
  4. Сигнализация о наличии каких-либо ошибок в работу силовой установки.
  5. Перегрев охлаждающей жидкости.
  6. Частота вращения коленвала (тахометр).
  7. Стрелка левого поворота и аварийная сигнализация.
  8. Указатель незакрытой двери.
  9. Показатель низкого заряда аккумуляторной батареи.
  10. Лампа, указывающая на проблемы с тормозной системой.
  11. Показатель функционирования антиблокировочной системы (АБС).
  12. Сигнализация включения стояночного тормоза.
  13. Указатель подключения полного привода (передний мост).
  14. Правый поворотник и аварийная сигнализация.
  15. Прибор измерения скорости автомобиля (спидометр).
  16. Сигнализатор работы задних ПТФ (противотуманные фары).
  17. Лампа-указатель включения головного света
  18. Включенные противотуманные фары спереди.
  19. Указатель слишком низкого уровня топлива в баке.
  20. Сигнализация включения дальнего света фар.
  21. Уровень топлива.
  22. Кнопка сброса текущего пробега.
  23. Индикация общего пробега.
  24. Напряжение в бортовой сети УАЗ Патриот, указатель текущего времени.
  25. Переключение индикации.

Благодаря этим лампам и индикаторам водитель может быстро оценивать состояние и работоспособность автомобиля, вовремя замечая любые отклонения. Все показания легко читаются, а назначение элементов легко сможет понять даже новичок.

Неисправности комбинации приборов УАЗ Патриот

Устройства и панель в целом доставляют неприятности владельцам не часто, т. к. достаточно надёжны и могут прослужить весь срок эксплуатации автомобиля. Но бывают случаи, когда приборная панель на УАЗ Патриот перестает функционировать.

Большинство приборов не работает

В этом случае освещение в салоне и снаружи не включается, индикаторы и сигнализаторы не загораются, стрелки-указатели не двигаются на приборах. Возможно, двигатель вовсе не получится запустить. У такой неисправности бывает две причины.

  1. Вышел из строя главный щиток (микросхема),
  2. Есть серьезные проблемы с электронным блоком управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности необходимо иметь навыки и знания по ремонту электрооборудования и электроники. А если их нет, лучше обратиться к специалистам, желательно высокой квалификации.

Подсветка не загорается

Для управления ею в автомобилях УАЗ Патриот используется специальный регулятор, представляющий собой конструктивно реостат. Чтобы обеспечить максимальную яркость подсветки щитка, следует перевести ползунок в самый верх. Подсветка может не работать чаще всего из-за вышедшего из строя предохранителя F. Но и в этом случае прежде чем поменять его, нужно устранить причину перегорания.

Второй распространенный фактор поломки регулятора: на контактах реостата часто образуется окисление, из-за чего не поступает напряжение. Иногда может не работать часть подсветки или несколько лампочек. В этом случае перегорели источники освещения. Чтобы устранить такие неисправности, следует полностью снять щиток и заменить перегоревшие элементы.

Датчики не работают

Нередко может возникнуть неисправность с показаниями приборов (спидометр, тахометр и др.), а именно с их отсутствием. Если не работают сразу все датчики на панели, причина может заключаться в неисправности электроники (ЭБУ). Если не действует один из указателей, следует искать причину в нужном узле. Например, не работает указатель температуры охлаждающей жидкости. Следует проверить на работоспособность датчик, измеряющий и передающий на приборную панель данные о текущей температуре.

Если приборы не действуют, а все индикаторы между тем работают исправно, то такие ситуации называют «зависанием» приборов, вызванным низким уровнем заряда аккумуляторной батареи. Наблюдается такая картина во время запуска мотора, обычно эти попытки безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Проблема решается просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими доступными способами

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), причем не помогает и обесточивание системы путем снятия минусовой клеммы АКБ – в таком случае следует проводить тестирование для определения работоспособности электронной платы. Сделать это несложно. Нужно выключить зажигание, нажать и удерживать кнопку сброса показаний одометра, включить зажигание и отпустить кнопку.

Когда плата в исправном состоянии – запустится тест приборной панели, суть которого в том, что все стрелки начнут путь от начальной до конечной отметки и обратно. Так должно повториться три раза. Если во время теста одна или несколько стрелок неподвижны или движутся с зависанием – очевидно, имеются неполадки с монтажной платой.

В любом случае устранение проблем с панелью приборов на УАЗ Патриот потребует знаний электрики и навыков работы с электрооборудованием.

Устранение неисправностей

Конструктивно панель приборов объединяет в себе несколько важных функций для работы двигателя и автомобиля в целом. Сделана она в виде съёмного узла, чтобы упростить ремонт или замену щитка. Кроме того, благодаря возможности снятия панели облегчается задача по замене вентилятора отопителя и радиатора, утепление воздуховодов, шумоизоляция и другие работы. На УАЗ Патриот устанавливается панель приборов более современная, нежели на предыдущие автомобили. Но основные принципы демонтажа сохраняются.

Для снятия щитка приборов на УАЗ Патриот понадобится плоская отвёртка и гаечный ключ на 8. Перед тем, как приступать к демонтажу, следует обесточить бортовую сеть, сняв клеммы с аккумулятора.

Дальнейший процесс разборки представляет собой определенный алгоритм действий:

  • выкрутить винты крепления щитка к корпусу панели (лучше их сложить в подходящую ёмкость, чтобы не потерять);
  • отвести все приборы, если демонтируются все составные части панели; следует обязательно записать или сфотографировать комбинацию электропроводки, чтобы в дальнейшем при подключении не возникло проблем;
  • отсоединить колодку проводов и отключить все электроприборы;
  • лампы подсветки извлечь;
  • снять кронштейн крепления вольтметра и снять прибор, часы снимаются также;
  • чтобы снять спидометр, следует открутить гайку вала на проводе и вынуть спидометр; также следует вместе с ним извлечь и лампу подсветки с патроном;
  • снять со шпилек скобы и демонтировать щиток полностью.

После снятия панели можно проводить работы по ремонту или замене вышедших из строя частей. Замена деталей – процесс не сложный, так как подразумевает снятие детали и установку исправной. Чтобы установить комбинацию приборов обратно, следует провести все действия в обратной последовательности.

При сборке сначала устанавливается спидометр, затем вольтметр и все остальные приборы.

Не стоит пренебрегать любыми мелочами, так как от качества монтажа будет зависеть работоспособность всех датчиков. Для подобных работ совершенно необязательно обращаться за помощью к специалистам, но при отсутствии свободного времени или знаний устройства электрооборудования всё же стоит воспользоваться услугами профессионалов.

К тому же подобные работы стоят относительно недорого. Демонтаж не превышает 500 рублей, а вот ремонт приборов оценивается в зависимости от сложности и может достигать 3 000–5 000 рублей, поэтому многие предпочитают при серьезных неисправностях приобрести новую деталь. Это обойдется порой и дешевле, и быстрее, особенно если брать исправную панель приборов у лиц, занимающихся авторазбором.

Варианты тюнинга панели приборов УАЗ Патриот

Способов немного, в основном это использование альтернативной подсветки и иной дизайн шкалы. Чтобы изменить подсветку, понадобится приобрести 6 светодиодов и 6 резисторов с сопротивлением 850 Ом. Один светодиод должен быть синего цвета (3 мм), а остальные белые размером не менее 5 мм. Светодиоды вставляются вместо ламп в стандартные патроны.

Следует приобрести диодную синюю ленту (вообще можно использовать любые цвета) длиной 15 см. Далее снимается щиток приборов. Потом надо отсоединить стандартную вставку, воспользовавшись канцелярским ножом. Не снимая стрелок, отогнуть штатную вставку и канцелярским ножом стереть светофильтр зелёного цвета. Проверить свечение.

После этого можно приклеивать за вставку куски плёнки (синяя, красная и др.) непосредственно за секторами шкал. На этом можно считать замену подсветки завершенной. Остаётся собрать панель приборов в обратном порядке и проверить, чтобы все стрелки находились на штатных местах без смещения.

Подсветка на светодиодах – самый простой вариант тюнинга. Но существуют и более сложные способы доработки. Например, установка альтернативной шкалы для всех указателей (спидометр, тахометр и др.). Они выглядят более современно. Макеты можно изготовить своими руками или воспользоваться готовыми вариантами, скачав трафареты из интернета.

Также многими автолюбителями практикуется обшивка внешней части другими материалами, на шкалы добавляют кольца с хромированным покрытием. Самый сложный вариант тюнинга – это монтаж спортивной комбинации приборов. Сложность заключается в необходимости модернизации стандартных разъемов. Кроме того, надо корректировать работу контроллера для синхронизации с новыми приборами, а для этого потребуется изменить программное обеспечение, т. е. прошивку ЭБУ. Многие владельцы устанавливают приборные панели от рестайлинга на более старые модели. Для этого нужна распиновка щитка приборов УАЗ Патриот, найти ее можно на тематических форумах.

Панель приборов УАЗ Патриот хоть и стала гораздо современнее и технологичнее, чем аутентичные щитки на УАЗ Хантер или УАЗ 452, но в целом это широкое поле для модернизации и характерный набор неисправностей.

Рассматривая оборудование, можно провести аналогию с подобными проблемами на панелях ВАЗ. Фактически все одно и то же, ничего нового здесь нет. Диагностика, ремонт и тюнинг во многом схожи, что неудивительно для отечественного автопрома.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Отказала панель приборов!

Отказала панель приборов!

эт чо .. как то год назад, газельку завел .. а там ни ближнего, ни дворники не работают.
Ночь на дворе, с работы до ночлега ехать км 50 ..
вот жеж, .. эт кста была первая леворульная машина, за которой катался �� ��

Отказ от ответственности

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Для тех, у кого проблемы с приборкой!

Для тех, у кого проблемы с приборкой!

Поправьте или добавьте если что не так.

Отделка и ремонт © 2021
Внимание! Информация, опубликованная на сайте, носит исключительно ознакомительный характер и не является рекомендацией к применению.

Почему обнуляется щиток приборов на уаз

Всем привет, сегодня заметил, что обнуляется сам суточный пробег и Часы на приборке. Ну как заметил, завёл после ночной стоянки с автозапуска, сел в машину, смотрю Часы на приборке не правильно показывают, думаю ладно. Начинаю листать бортовик, чтоб выставить Часы, как натыкаюсь на 0 суточный пробег. Все выставил, забыл про проблему до следующего запуска машины, при чем после стоянки около 4 часов. Если глушить на недолгое время то все ок!
Может кто сталкивался?
Патр 17 модельного года.

P.S напряжение акб в спокойном состоянии после ночной стоянки 12.5 вольта.
При нагрузке меньше 10,5 вольт напряжение не падает, вследствие чего могу сказать что акб полностью исправен и в норме!

Не работает панель приборов на Уаз Патриот

Не работает панель приборов на Уаз Патриот

На внедорожниках УАЗ Патриот бывают случаи зависания (не работают спидометр, тахометр, указатель уровня топлива, часы, а контрольные лампы наоборот горят) панели приборов при возникновении проблем связанных с разряженной аккумуляторной батареей или как говорят водители «аккумулятор сел». Происходит это, при попытке запуска двигателя, которая естественно не удаётся. Причём, бортовой компьютер, не может найти каких либо ошибок, по кодам которых можно было бы выяснить причину неисправности.

Устранить эту проблему можно путём обесточивания приборной панели. Сделать это можно тремя путями. Первые два из них, наиболее удобные. Нужно, либо снять минусовую клемму с аккумуляторной батареи на пару минут, что приведёт к обнулению платы и бортового компьютера. Либо открыть крышку монтажного блока, который расположен рядом с аккумулятором и вынуть находящийся там, в единственном числе, пяти амперный предохранитель, который отвечает за питание комбинации приборов, а затем поставить его на своё место. Третий путь более трудоёмкий, заключающийся в отсоединении штекеров колодок приборной панели, которую предварительно придётся снять.

Если в комбинации приборов после включения зажигания и запуска двигателя загораются только контрольные лампы, а сами приборы и два жидкокристаллических дисплея работать отказываются, и после отключения минусовой клеммы аккумуляторной батареи их работоспособность не восстанавливается, то необходимо провести тест, при помощи которого можно определить, исправна или нет, монтажная плата комбинации приборов.

Для этого придётся нажать на кнопку сброса суточных показаний одометра, затем включить зажигание, после чего кнопку одометра можно отпустить. При исправном щитке приборов все стрелки должны начать движение от нулевой отметки до конца шкалы, а затем возвращаться обратно. Этот процесс, должен повториться трижды. Если хотя бы одна из стрелок не начинает движение или, начав движение, зависает в каком-то положении, то неисправность находится в монтажной плате комбинации приборов.

При наличии тестера и знаний по электротехнике проверить можно только заднюю сторону монтажной платы, а добраться до передней стороны будут мешать два дисплея. Поэтому комбинация приборов будет требовать замены. А если тест успешно сдан, то неисправность придётся искать в электронном блоке управления, при условии что провода, идущие от него к колодке щитка приборов и контакты разъёмов, находятся в нормальном состоянии.

УАЗ. Не работают приборы.

Вопрос к Крематору , как к жителю Инорса, есть в предалах Инорса автосервисы которые беруться за УАЗ? Дальше в город ехать не могу — документы и тормоза не в порядке. Глушитель поменять и задние задние тормозные цилиндры (могу сам, но не хочу — холодно и мокро). На всякий случай спрашиваю, вдруг сам не найду. Это будет последний вопрос) . потом тему закрою)

Отличий не много, но когда я ездил по Иглино, там живет этот УАЗ, нкто не брался. Мы, гворят, УАЗами не занимаемся, я им говорю что много ли ума надо выхлопную трубу прикрутить? . ну короч отказываются, причем с таким видом, будто я их прошу помянть форсунки на ракете-носителе "Протон" .

Обнулился спидометр на уаз что делать

kArAvAn — могу предположить что где то плохой контакт, может и по плюсу и по минусу. При отрабатывании теплового предохранителя(безпричинно) у меня погас полностью и спидометр и одометр. Как вариант ВРЕМЕННО . закоротить тепловуху и проверить.

Приветствую соседей по палате!
при включении габаритов или ближнего гаснет подсветка одометра, спидометр падает на ноль, при выключении света перезагрузка с восмерками на одометре и прогоном стрелки спидометра 0-160-0. При включенном свете одометр не крутит, пробег стоит.
Что делать?

попробуй отключить фишку подсветки спидометра, если поможет, то подключай обратно последовательно + — и тд возиожно кз в проводке на одометр

у меня был подобный глюк после снятия клеммы с аккума, еще и одометр сбросился на 0 в итоге мучался, а потом опять менял аккум и после замены все стало норм, даже пробег возрос, на тот который был с 0 прибавился к тому что был.

Так пытаюсь.
Но хотелось бы, так сказать, понять че не так.
Может спидометр не женится по раздатке с датчиком скорости.

Приветствую соседей по палате!
при включении габаритов или ближнего гаснет подсветка одометра, спидометр падает на ноль, при выключении света перезагрузка с восмерками на одометре и прогоном стрелки спидометра 0-160-0. При включенном свете одометр не крутит, пробег стоит.
Что делать?

Там для питания идет 2 провода. Первый постоянно 12В от аккумулятора, второй от замка зажигания. Так вот когда теряется контакт на первом проводе где питание постоянное, спидометр обнуляется, потом происходит калибровка 0-160-0.
Штатная схема эл проводки изврат. Я бы напрямую кинул провод через предохранитель, а лучше несколько проводов через блок предохранителей. Один провод на прикуриватель и т.д., один из проводов на спидометр.
По твоей проблеме. Отревизируй клеммник с плавкими предохранителями, скорее всего теряется там контакт, особенно на верхних болтах. Где-то у тебя окислились соединения и идет большая посадка напряжения. Также почисти клеммы аккумулятора. Замерь напряжение на спидометре в момент включения света фар.

ДРП13

вот и у меня случилось то, о чем так долго говорили узакаводы. через некоторое время поездки, после очередного пуска движки, через пяток минут увидел, что спидометр на нуле, а также и одометр не отматывает к.метры. проверил 5А пред. результат нулевой. подскажите, где начинать копать, с датчика скорости, что на раздаточной коробке, проводки или сразу менять панель приборов? причем все остальное на ней работает, топливо, температура, тахометр, часы. одометр тоже работает, но показания не изменяются. если придется менять датчик, от чего может подойти, жигулевский, например, или только уаз? а, кстати, где используются показания датчика кроме визуальных на панели приборов?

был момент, после поворота ключа на пуск стрелка качнулась почему-то где-то до 60 км/ч.
Xens07 Попробуй сбросить минусовую клемму.Покури 5минут. Должно помочь вынимал предохранитель, правда не более 1 минуты, и в патрах 08 года, кажется, таким образом проблему не решить.

rozenluk писал(а): был момент, после поворота ключа на пуск стрелка качнулась почему-то где-то до 60 км/ч.
Xens07 Попробуй сбросить минусовую клемму.Покури 5минут. Должно помочь вынимал предохранитель, правда не более 1 минуты, и в патрах 08 года, кажется, таким образом проблему не решить.

Читал ещё и о таком способе Reset`a:
Нажать и удерживать «ручку-кнопку» переключения режимов «часы-вольтметр-давление». Удерживая в нажатом состоянии повернуть ключ в положение подачи напряжения на приборную панель (стартер не крутить. ). Должен произойти Soft-Reset приборной панели.

Печать

5393 писал(а): Читал ещё и о таком способе Reset`a:
Нажать и удерживать «ручку-кнопку» переключения режимов «часы-вольтметр-давление». Удерживая в нажатом состоянии повернуть ключ в положение подачи напряжения на приборную панель (стартер не крутить. ). Должен произойти Soft-Reset приборной панели.

Этот способ — легенда какая-то. Когда у меня (сразу после покупки Патра) приборка глючила, мне его тоже советовали. Ни у меня, ни у еще нескольких людей, кто пытался — ни у кого не получилось.
Резетил приборку выдергиванием-вставлением 5А предохранителя под капотом.

За Вѣру, Царѧ и Ѻтечество!
Андрей Клочков, член клуба с 2008 года.
УАЗ Патриот 3163 Comfort+ABS, Euro-2, 2007.

rozenluk писал(а): вот и у меня случилось то, о чем так долго говорили узакаводы. через некоторое время поездки, после очередного пуска движки, через пяток минут увидел, что спидометр на нуле, а также и одометр не отматывает к.метры. проверил 5А пред. результат нулевой. подскажите, где начинать копать, с датчика скорости, что на раздаточной коробке, проводки или сразу менять панель приборов? причем все остальное на ней работает, топливо, температура, тахометр, часы. одометр тоже работает, но показания не изменяются. если придется менять датчик, от чего может подойти, жигулевский, например, или только уаз? а, кстати, где используются показания датчика кроме визуальных на панели приборов?

— произошло то же самое , Reset работает , 5 А выдёргивал , но ничего не помогло , и всё таки на вопроск кто нибудь может ответить где используются показания датчика кроме визуальных на панели приборов ? Просто мне показалось , что с гибелью одометра и спидометра машина стала ехать как то по другому — какое то дёргание появилось на малых оборотах ! А мож просто совпало .

Буханки и УАЗы в ВК - 452, 469, 3962, 3303, 3151

Владимир Кузнецов

Владимир Кузнецов запись закреплена

Здравствуйте, подскажите пожалуйста почему нс электронном спидометре каждый день обнуляется суточный пробег, уаз буханка 2012 года, 409 двигатель, в интернете ничего не нашёл

Александр Шуйский

Александр Александров

Александр Шуйский

Александр Александров

Александр Шуйский

Александр Александров

Александр, хм.. я думал может после 2016 года такая хрень, а со старой не знаю. У меня не обнуляется ничего

Владимир Кузнецов

Анатолий Нураев

Владимир, бензин пиздишь

Владимир Кузнецов

��

Анатолий, свой, ещё и на газу

Александр Александров

С устройством не знаком, а нет ли в нем батарейки какой-нибудь, которая за память отвечает при отключённом всем?

После снятия клеммы с АКБ пропал весь пробег на спидометре . И суточный и общий. Простояла машина примерно со снятым АКБ примерно неделю. В чём проблема? Где искать причину? Как вернуть пробег. ? Спасибо всем .

УАЗ 452 2006, двигатель бензиновый 2.9 л., 100 л. с., полный привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 12

привет есть решение этой проблемы?

Здравствуйте. Решили ли вы проблему со сбросом пробега?

Не берусь себя причислить к специалисту, но что точно могу сказать — ПРОБЕГ УДАЧНО СБРОШЕН!

А вот намотать дома лишку км. пробега это пожалуйста — дрель вам в помощь )))
Надо понимать, что для этого надо снять и сам прибор и датчик к нему, ну а если вы сможете разобраться с электронной схемой подключения без датчика, то можно подключить генератор импульсов на вход спидометра и поддать газгу, скажем так до 250 км/ч ))) пробег быстрее намотаете!

пробег не сброшен. так как не у меня одного он исчезает при каждом снятии акб. смысл мотать его дрелью? что б потом опять сбросился и потом опять мотать дрелью))))) . Не нужно лечить от боли-нужно найти причину заболевания! Тоесть вопрос — виноват сам прибор или где хранится пробег? Ну и почему он нормально пишется и почему исчезает. где хранится пробег? Во флеш? Она должна быть не энергозависимая память? Где стоит микруха ? В самом спидометре. Думаю что ей просто пи…ц- писать в неё пишется а в ней не хранится . так ли это? нужен ответ.

Про дрель — это лирика, не стоит на это обращать внимание ))

Понятно, что проблема с памятью, временной скорее всего, раз пробег полностью не сброшен, и, короче говоря проблема в приборе, всё в нем. Самое простое решение это его замена. Или ищите кто вам с паяльником поможет. Но, что-то мне подсказывает, поиски специалиста могут затянуться.

ок. будем искать проблему. слава богу друг с паяльником есть. проблема скорее всего с памятью постоянной. так как писал выше пробег пропал весь. и суточный и общий.

Всё! Ресурс закончен, «грузовой движенье больше нет!» ))))
Суши весла!

Тоже все пропадает уже не первый раз.подскажите кто что знает, зарание спасибо.

Хз жопа какая то . Хоть на завод пиши. Где теперь откопать этот пробег. И чем его туда восстановить. Он в добавок Ещё и пиздит километров на 30 час завышает

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
