Диагностика и замена топливного насоса на автомобилях ВАЗ 2110/2112

Бензонасос является основным элементом топливной системы автомобиля. Его роль заключается в отборе бензина из бака и подаче его к двигателю под давлением. Любая неисправность этого узла приводит к перебоям в работе силового агрегата, или его остановке. Замена насоса на автомобилях марок ВАЗ 2110–2112 возможна и без поездки в автосервис.

Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Автомобили марки ВАЗ 2110/2112, в зависимости от года выпуска и типа установленного двигателя, могут отличаться по способу подачи топлива в цилиндры.

Таблица: особенности систем подачи топлива в цилиндры двигателя в зависимости от модификации автомобиля

Модель/ модификация	Год выпуска	Объем двигателя, см3	Количество клапанов, шт	Система впрыска
ВАЗ 21100	1996–2000	1500	8	Карбюраторная
ВАЗ 21101	с 2004	1600	8	Инжекторная
ВАЗ 21102	с 2004	1500	8
ВАЗ 21103	с 2001	1500	16
ВАЗ 21103М	с 2001	1500	16
ВАЗ 21104М	с 2001	1600	16
ВАЗ 21120	1999–2008	1500	16	Инжекторная
ВАЗ 21121	1999–2008	1600	8
ВАЗ 21122	1999–2008	1500	8
ВАЗ 21124	2004–2008	1600	16
ВАЗ 21128	2004–2008	1800	16
ВАЗ 21123	1999–2009	1600	16

Лишь первые модификации ВАЗ 2110 оснащались карбюраторной системой впрыска. С завода на них устанавливались механические топливные насосы марки ДААЗ (каталожный номер 2108–1106010). До этого они отлично себя зарекомендовали на автомобилях серии «Спутник» и «Самара».

Механический бензонасос устанавливался в моторном отсеке ВАЗ 2110 справа от клапанной крышки двигателя, и приводился в действие распредвалом.

Все инжекторные ВАЗ 2110/2112 оборудованы топливными модулями погружного типа. В конструкцию такого модуля входят:

• электрический бензонасос;
• фильтр грубой очистки;
• датчик уровня топлива.

Топливный модуль устанавливается непосредственно в бак автомобиля. Иными словами, бензонасос, полностью погружён в бензин. Инжекторные ВАЗ 2110/2112 оборудовались и оборудуются электрическими топливными насосами отечественного, совместного или импортного производства. Это изделия предприятий «Утёс», «Пекар», Саратовского завода, а также всемирно известной фирмы «Бош», насосами производства которой оснащаются все современные ВАЗы. Каталожный номер стокового электрического насоса — 2112–1139009. Есть и модификации, номера которых имеют две дополнительные цифры: 02 или 03. В зависимости от них изделия могут отличаться длиной и диаметром.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Признаки неисправности бензонасоса ВАЗ 2110/2112

Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:

• затруднённый запуск мотора;
• нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
• провалы при разгоне в движении;
• снижение мощностных и тяговых качеств мотора;
• отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
• наличие следов подтекания топлива (для карбюраторных силовых агрегатов).

Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:

• засорение топливного фильтра;
• неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
• засорения одной или нескольких форсунок;
• выход из строя регулятора давления.

Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.

Как проверить механический топливный насос

Для проверки механического бензонасоса понадобятся следующие инструменты и средства:

• отвёртка с крестообразной битой;
• шлицевая отвёртка;
• ключ (головка) на 10;
• ключ на 13;
• 2 чистых сухих пластиковых бутылки объёмом 2л;
• отрезок шланга (50 см) такого же диаметра, как и топливный;
• 1–1,5 л бензина;
• штангенциркуль (линейка);
• секундомер (часы).

Начнём с производительности. Исправный механический бензонасос ВАЗ 2110 при заведомо чистом фильтре должен перекачивать не менее 1л топлива за минуту. Алгоритм проверки следующий:

1. Поднимаем капот, находим насос.
2. Используя отвёртку, откручиваем винт хомута выходного шланга насоса. Ослабляем хомут, снимаем шланг со штуцера насоса.

Проверка производительности заключается в измерении количества топлива, перекачанного за определенный отрезок времени

Если количество топлива, перекачанного за 1 минуту меньше 1 литра — бензонасос неисправен

Если количество перекачанного топлива за минуту получилось меньше литра — насос неисправен. Причинами этому могут быть:

• неисправные клапаны;
• разрыв одной или нескольких мембран;
• засорение сетки насоса;
• износ приводного штока (толкателя).

Дальнейшую проверку производим в следующем порядке:

Отсоединяем от насоса оба шланга топливопровода.

Отсоединяем впускной и выпускной шланги

При нажатии на рычаг ручной подкачки на впускном штуцере должно чувствоваться разрежение, а на выпускном — напор воздуха

Сетчатый фильтр не должен иметь следов повреждения и деформации

Открутив две гайки, снимаем бензонасос со шпилек

Чтобы разобрать насос нужно открутить 6 винтов по окружности корпуса

Длина толкателя должна быть 82,4 мм

Замена механического

Обнаружив проблемы с топливным насосом, его можно попытаться отремонтировать самостоятельно, или заменить новым. В первом случае лучше купить ремонтный комплект. Он включает все элементы устройства, которые могут выйти из строя: клапана, прокладки, диафрагмы и толкатель.

Если же вы решили заменить насос в сборе, это ещё проще.

После демонтажа неисправного устройства вам необходимо:

1. Установить новые прокладки и толкатель.
2. Установить насос на место, закрепить его гайками.
3. Подсоединить шланги бензопровода, зафиксировать их хомутами.
4. Несколько раз нажать на рычаг ручной подкачки, чтобы насос заполнился топливом.
5. Завести двигатель и проверить его работу.

Новый бензонасос устанавливается на новые прокладки

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Проверка давления в топливной рампе

Но даже тот факт, что бензонасос начинает качать при включении зажигания, ещё не говорит о его исправности. Главным показателем его работы является давление в системе. Проверить его можно при помощи обычного манометра с пределом измерения 5–7 атмосфер, которым измеряют давление в шинах. Кроме него потребуются отрезок бензостойкого шланга с внутренним диаметром 9 мм и два хомута соответствующего размера.

Порядок проверки следующий:

1. Стравливаем давление в системе. Для этого отключаем от аккумулятора минусовую клемму. Снимаем пластиковую облицовку дополнительного монтажного блока, в котором находятся реле и предохранитель бензинового насоса. Вынимаем предохранитель из гнезда. Подключаем снятую клемму к АКБ. Запускаем двигатель и даём ему поработать, пока не заглохнет. После этого ставим предохранитель на место.
2. На топливной рампе находим штуцер, специально предназначенный для измерения давления. При помощи колпачка колёсного вентиля выкручиваем из штуцера золотник.

Штуцер предназначен специально для измерения давления

Для измерения давления топлива в рампе подойдет обычный манометр для шин

Для двигателей объёмом 1500 см 3 оно должно составлять 2,8–3,2 атмосферы, а для силовых агрегатов объёмом 1600 см 3 – 3,6–4 атмосферы. Если же показатели прибора ниже — насос для дальнейшей эксплуатации непригоден.

Проверка производительности

Убедиться в том, что бензонасос вышел из строя поможет проверка его производительности. Для этого потребуются:

• отвёртка с крестообразной битой;
• отрезок бензостойкого шланга (50–80 см) с хомутом;
• ключ на 17;
• пустая пластиковая бутылка объёмом 2 л;
• отрезок изолированного провода;
• секундомер.

Проверка производительности осуществляется следующим образом:

1. Снимаем заднее сиденье. Приподнимаем ковролин и находим под ним лючок бензобака. Откручиваем два винта (по диагонали).
2. Сняв лючок, вы увидите верхнюю часть топливного модуля. Ключом на 17 откручиваем гайку выпускного штуцера. Надеваем на него шланг и фиксируем соединение хомутом. Другой конец шланга опускаем в пустую бутылку.
3. Отключаем разъем питания насоса. На плюсовой контакт устройства при помощи отрезка провода подводим питание от соответствующей клеммы аккумулятора. Минусовой замыкаем на массу.
4. Начинаем отсчёт времени с момента запуска насоса.

Исправный бензонасос инжекторного ВАЗ 2110/2112 должен перекачивать 1,5 л топлива за одну минуту. Если этот показатель ниже — насос подлежит замене.

Замена топливного насоса на инжекторных автомобилях ВАЗ 2110/2112

• отвёртка с крестообразной битой;
• тонкая шлицевая отвёртка;
• ключ на 17;
• ключ на 7;
• ключ на 5.

Порядок работ по замене бензонасоса:

1. Отключаем минусовую клемму от аккумулятора.
2. Открываем крышку бензобака на несколько секунд для того, чтобы снизить внутри его давление
3. Снимаем заднее сиденье, откручиваем винты, открываем лючок.

Откручиваем два винта, крепящих защитный лючок

Отключаем электрический разъем

Ключом на 17 откручиваем гайки штуцеров насоса

Ключом на 7 откручиваем 8 гаек крепления фланца топливного модуля

Отверткой откручиваем 2 самореза крепления датчика уровня топлива

Отверткой отводим фиксаторы на направляющих

При помощи шлицевой отвертки и ключа на 5 откручиваем болты крепления крышки бензонасоса

Извлекаем бензонасос из корпуса, на его место устанавливаем новый

Осуществив сборку, проверяем работу нового бензонасоса.

Процесс замены топливного насоса ВАЗ 2110/2112, независимо от его конструкции, не требует никаких особых навыков и может быть выполнен самостоятельно. Однако если вы не особо уверены в собственных силах, лучше обратиться в ближайший автосервис.

Замена бензонасоса 2112 в корпусе УТЕС

Столкнулся с проблемой, что в интернете все статьи по замене бензонасоса делались с бензонасосом совсем не таким как у меня. А так как я лез туда первый раз, было ссыкотно немного…
Пришлось методом научного познания все делать. Фоткал для себя чтобы не забыть чего где и как потом.

Для начала надо скинуть давление в бензонасосе. Для этого достаточно вытащить предохранитель бензонасоса, который находится
за платстиковой перегородкой со стороны пассажира, около "мозгов". Предохранитель по идее будет первый справа (ближе к моторному отсеку, у меня на 15 А стоял). Вытаскиваем и заводим машину пока не заглохнет.

Откидываем задние сиденья. Видим черный лючек. Откручеваем у него два шурупа и снимаем.

Судя по обилию грязи — я первый кто сюда залез.
Отсоединяем два патрубка, со вторым мне пришлось повозиться, т.к он никак не хотел сниматься, упираясь в заднюю стенку.
Отсоединяя патрубки приготовьте тряпочку, из них может вытечь немного бензина.
Отсоединяем штекер питания.
Ключем на 10 откручиваем 8 гаек.

После этого я там пропылесосил и вымыл, чтобы при вытаскивании насоса грязь не попала в бензобак.
Снимаем железяку, которую держали 8 гаек, под железякой снимаем уплотнитель.

После этого вытаскиваем модуль бензонасоса, аккуратно наклоняя, чтобы не оторвать поплавок замера уровня топлива.
Даем бензину стечь обратно в бак)
И затем несем пациента на операционный стол.
Начинаем разбирать. Сначала я открутил пружину с первого металлического стержня.

Затем со второго стержня, аккуратно поддев отверткой снимаем металлическое колечко.

Потом отсоединяем патрубок, просто потянув в сторону.

Затем я отсоединил штекера электрики.

Чтобы вынуть бензонасос из корпуса, надо отогнуть защелки и аккуратно вытянуть вверх по пластиковым "рельсам"

Мы получили доступ к фильтрующей сетке. Посмотрев на состояние своей сетки, я засомневался, способна ли она вообще хоть
что то через себя пропускать… Снимаем ее просто потянув на себя.

Дальше отгибаем защелки и вытаскиваем электромотор бензонасоса, который я собирался заменить.

Следующий этап для меня оказался самым сложным. Необходимо было снять старую гофрированную трубку и потом одеть новую. Трубки эти впихнуты так, что хрен снимешь. Мне пришлось воспользоваться промышленным феном.
Сначала нагреть а потом вытащить.

Я взял новый моторчик BOSH купленный за 1300р и гофрировальную трубку за 50р.
Трубку одевать мне было геморно … Сначала грел, потом одевал. Один конец я для верности затянул хомутиком.

на моторчик одеть немного проще оказалось

После этого начинаем собирать. Засовываем моторчик в корпус. Потом надеваем фильтрующую сетку. На корпусе моторчика есть штырек
на который её надо насадить, просто хорошо придавив.

При окончании сборки, заметил, что я косякнул в расположении новой пластиковой гофры

Она упиралась и не давала корпусу полностью закрыться.
В общем разбирать обратно все было лень, поэтому я просто подрезал пару витков у пружинки, которая крепится к металлическому стержню
Вставляем бензонасос на место. Пару раз включаем выключаем зажигание, чтобы он всосал бензина ))
И все. заводимся.

Итог: во первых у меня исчез ужасный писк при включении зажигания, во вторых машина стала вести себя намнооого бодрее,
также исчезли дерганья при переключении на вторую передачу. Ну и конечно приятно что своими руками сделано 🙂

Как снять бензонасос на ВАЗ 2112 16 клапанов?

ВАЗ 2112 с 16 клапанами — это один из самых популярных автомобилей в России. Бензонасос — это устройство, отвечающее за подачу топлива из бака к двигателю. Если вы заметили проблемы с подачей топлива или низкое давление топлива в вашем ВАЗ 2112, возможно, вам потребуется снять и проверить бензонасос. В этой статье я расскажу, как это сделать.

Необходимые инструменты и материалы

• Набор рожковых ключей
• Отвертки
• Приспособление для отсоединения трубок (если необходимо)
• Новый бензонасос (если требуется замена)

Последовательность действий

1. Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы.
2. Откройте капот автомобиля и локализуйте расположение бензонасоса. Обычно он находится в задней части автомобиля, поблизости от бензобака.
3. Отсоедините провода от бензонасоса. Обычно они подключены при помощи разъема. Осторожно отсоедините разъем так, чтобы не повредить провода.
4. Отсоедините трубки, подключенные к бензонасосу. Для этого может потребоваться специальное приспособление. Будьте осторожны, чтобы не повредить трубки.
5. Откройте зажимы, крепящие бензонасос к баку.
6. Осторожно извлеките бензонасос из бака. При этом обратите внимание на то, что бак может быть полным топлива, поэтому будьте аккуратны и используйте подходящую емкость для его сбора.
7. Если требуется заменить бензонасос, сначала проверьте новый на предмет соответствия. Затем установите новый бензонасос в обратной последовательности.
8. При необходимости замените уплотнительные кольца на трубках, подключенных к бензонасосу. Это обеспечит герметичность и предотвратит утечку топлива.
9. Подсоедините провода и трубки к новому бензонасосу.
10. Убедитесь, что бензонасос надежно закреплен зажимами.
11. Закройте капот автомобиля и проверьте работоспособность бензонасоса.

Если у вас возникли сложности или вы не уверены в своих способностях, рекомендуется обратиться к профессионалу-механику. Неправильный монтаж или неисправность бензонасоса может привести к серьезным проблемам с автомобилем.

Замена бензонасоса на 16-ти клапанной ВАЗ-2112 своими руками

Бензонасос – это деталь автомобиля, которая отвечает за подачу топлива с бензинового бака на распылители. Впервые, электрический бензиновый насос придумали в США в 70-е года 20 столетия. В середине 90-х почти все автопроизводители перешли на эту систему отказавшись от механической. Провести замену бензинового насоса на ВАЗ-2112 достаточно легко и не требуется специальных знаний и умений.

Видео по замене бензонасоса на переднеприводных ВАЗах, в том числе и на ВАЗ-2112:

Видео материал расскажет, как провести замену бензинового насоса, а также даст некоторые рекомендации и советы.

Процесс замены бензонасоса на ВАЗ-2112

Общий вид модуля бензонасоса

Бензиновый насос на ВАЗ-2112 находится в топливном баке. Тип детали называется погружаемый. Поэтому, для замены понадобится его вытащить именно с бензобака. В нём находится ДУТ (датчик уровня топлива), который передаёт показания об остатке на панель приборов.

Для правильной замены рекомендуется провести следующую последовательность действий:

Демонтаж клеммы АКБ для ремонта

Потянув за петлю снимаем задний диван

Выкрутив винты крепления снимаем крышку люка бензонасоса

Отключаем разъем проводов электропитания

Выкручиваем трубки подачи топлива

Снимаем уплотнительное кольцо

Вынимаем бензонасос с бака

Теперь бензиновый насос заменен и можно ездить дальше. Средний ресурс нового изделия составляет 150 000 км.

Причины выхода из строя бензонасоса

Причин выхода из строя бензинового насоса не много и их можно достаточно легко запомнить, а также понять, почему он поломался. Более подробно мы писали в материале: почему не качает и не работает бензонасос на ВАЗ-2112.

Итак, рассмотрим, основные из них:

• Низкокачественное топливо приводит к засоренности и поломке механических деталей бензинового насоса.
• Износ внутренних деталей бензонасоса.
• Возникновение задиров и раковин, которые возникаю в основном в зимний период, когда вода в бензине превращается в льдинки.
• В летнее время при сильной жаре бензин теряет смазочные свойства, что может привести к выходу из строя.

Выбор

К выбору электробензонасоса стоит подходить ответственно, поскольку если он откажет в дороге, то автомобиль не сможет продолжить движение. В сборе, эта деталь имеет артикул — 2112-1139010 . Он применяется, как и для оригинального изделия, производства АвтоВАЗ, так и для аналогов.

Вторым по популярности становится производитель Пекар, который производит достаточно надежные запасные части к автомобилям семейства ВАЗ многие годы. Ценовая политика на электрические погружаемые бензиновые насосы 10-12 поколения колеблется в районе 1200 рублей.

Выводы

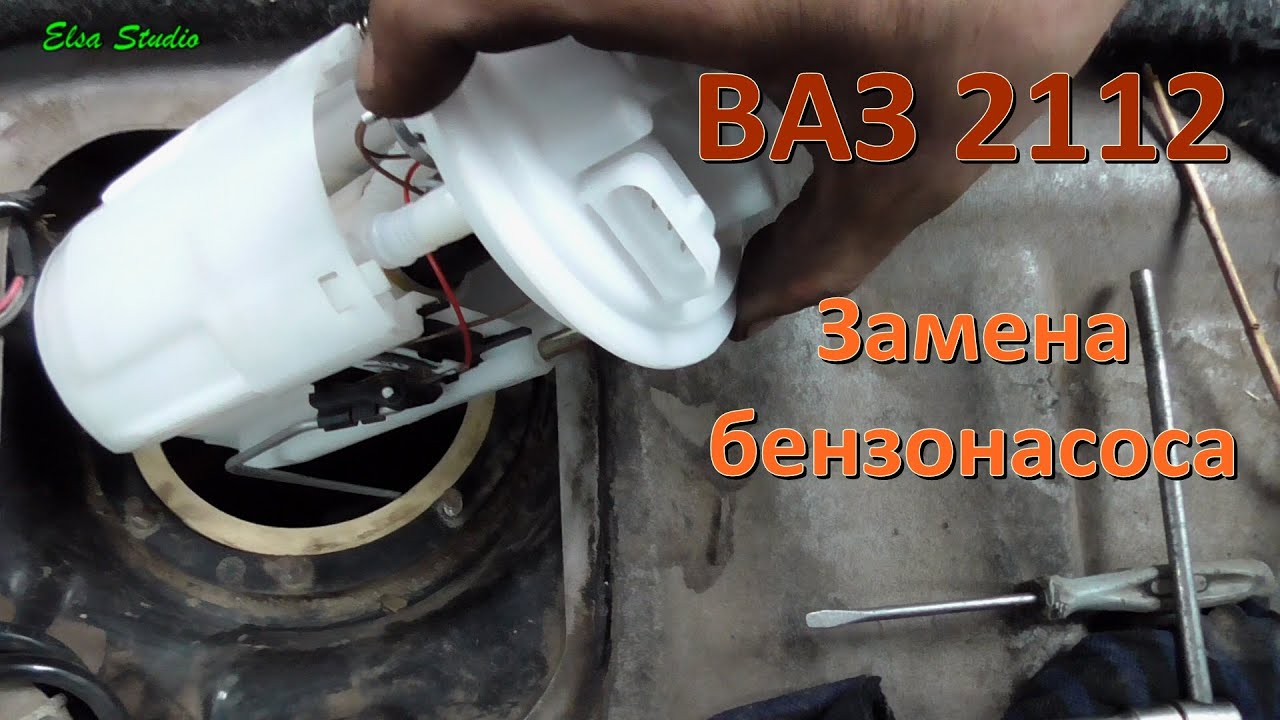

Замена бензинового насоса на ВАЗ-2112 своими руками не составляет труда. Общее время проведения операции около 1,5 часа, если не выплывают форс-мажоры в виде обрыва контактной группы питания или поломка соединителя трубопроводов.

Хорошо, что нашёл эту статью с фотографиями. Сам поменял бензонасос, и не пришлось ехать на СТО.

Долго не мог привыкнуть, что бензонасос в баке. На классике было удобнее его снимать и ремонтировать. Но, в принципе, и тут ничего сложного, по времени только больше получается.

У меня с заменой бензонасоса тоже проблем не возникло. Заржавелых гаек тут нет. Всё легко откручивается и заменяется.

Не смог снять последнюю восьмую гайку, прокручивается( и пасатижами пробовал и чем ток не полазил, все ни как. Посоветуйте чего полезного
