Проверка реле-регулятора
В модификации с раздельным седлом реле-регулятор располагается слева под задним облицовочным пластиком, который необходимо снять (инструкция по снятию заднего пластика для модели с раздельным сиденьем).

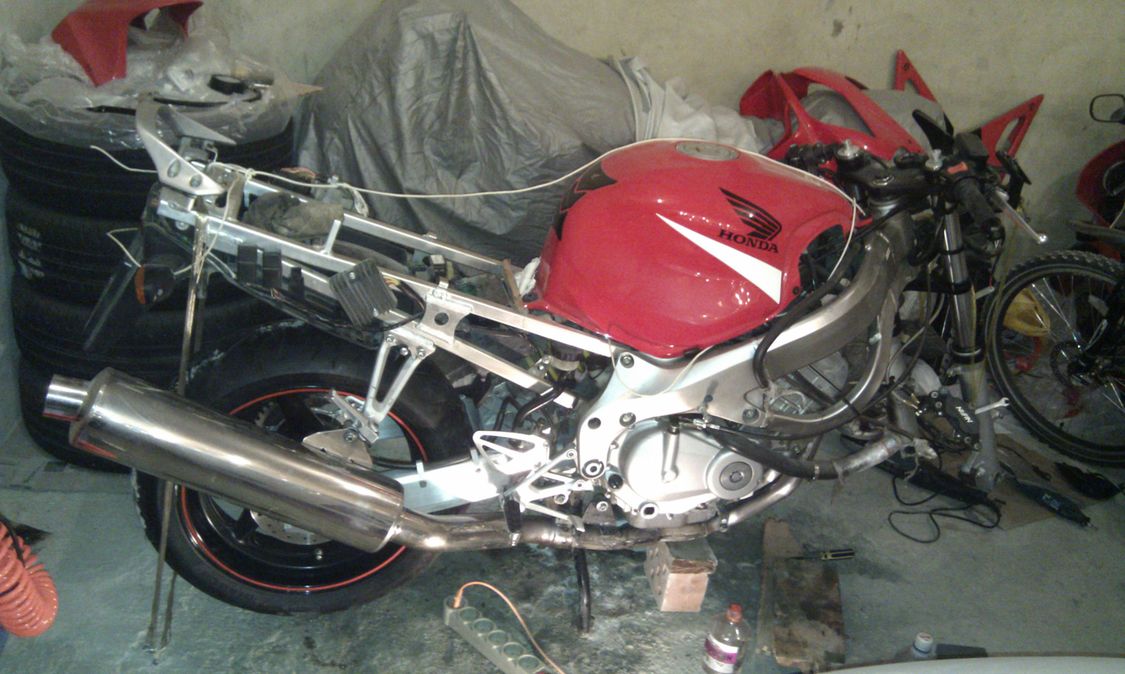

Фотографии расположения реле-регулятора:
В модификации с слитным сиденьем реле-регулятор находится справа под задним облицовочным пластиком:
Отсоедините разъёмы реле-регулятора (чёрный 6-и пиновый и белый 3-х пиновый разъёмы) и проверьте их на наличие окислов, слабого контакта. Расположение разъёмов показано на рисунке ниже:
Измерьте напряжение, сопротивление и замыкание со стороны разъёмов основного жгута проводов согласно таблице:
| Узел: | Провод (контакт): | Значение (результат): |
|---|---|---|
| Электрическая цепь заряда батареи | Замерить напряжение между красным проводом в чёрном 6-и пиновом разъёме (+) и массой (корпусом) (-). | Должно быть такое же напряжение как и на клеммах аккумулятора. |
| Электрическая цепь обмотки катушек статора | Проверить сопротивление между всеми жёлтыми проводами 3-х пинового белого разъёма. | Сопротивление должно быть в диапазоне 0.1 — 1.0 Ом при температуре двигателя 20 градусов по цельсию. |
| Масса (корпус) | Проверить замыкание зелёный провода в чёрном 6-и пиновом разъёме и массой (корпусом). | Замыкание должно присутствовать. |
Если все компоненты системы зарядки в норме (все показания удовлетворяют требованиям таблицы выше) и нет потери контакта в самих разъёмах, проводах между основным жгутом проводов и реле-регулятором, а проблема с зарядом наблюдается — замените реле-регулятор.
Проверка реле-регулятора на целостность диодов
Реле-регулятор можно проверить на целостность диодов, присутствующих в нём, что также может указать на неисправность.
Для данной проверки необходим мультиметр.
В режиме проверки целостности полупроводниковых диодов мультиметр генерирует небольшое испытательное напряжение и ток, которое и прикладывается к проверяемому диоду. Если диод исправен, то при подключении красного щупа (плюса) мультиметра к аноду, а черного щупа к катоду на дисплее высветиться значение падения напряжения на p-n переходе диода. При обратной полярности подключения (красный щуп — катод, черный щуп — анод) на дисплее высветится единица, так как диод проводит ток только в одном направлении. [1]

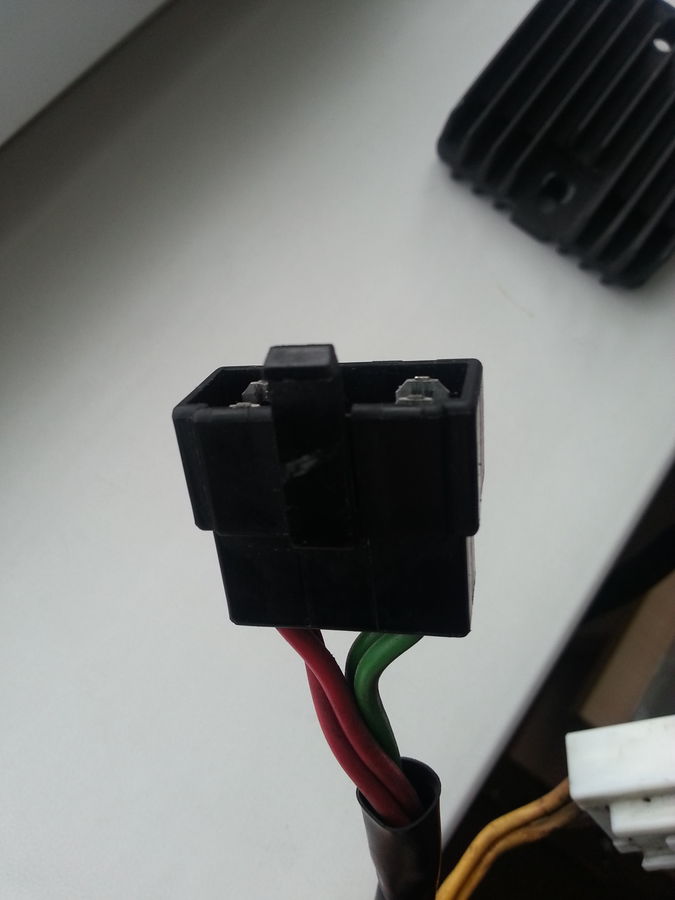

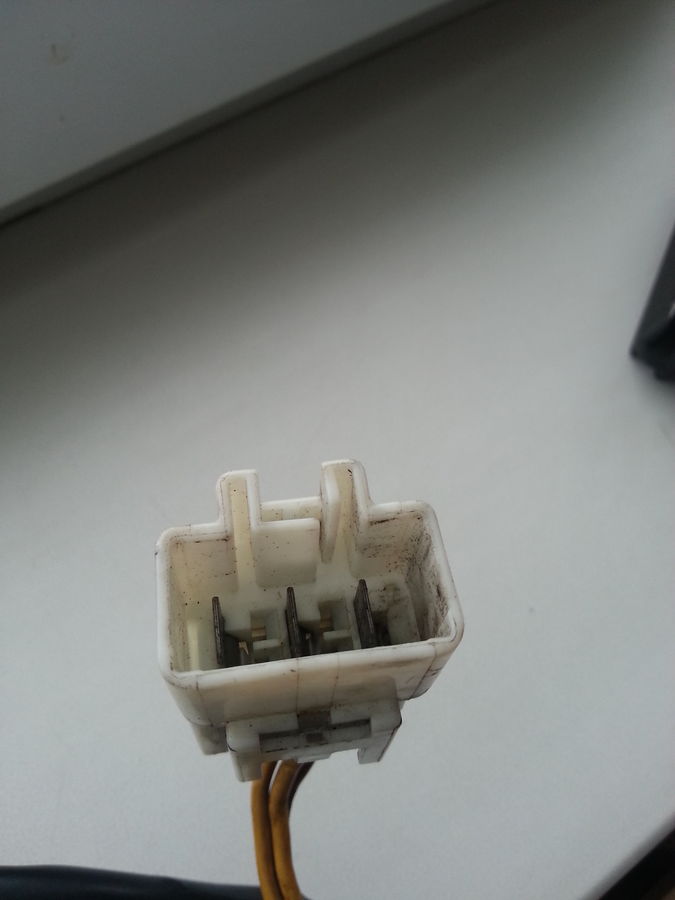

Реле-регулятор имеет два разъёма: чёрный 6 пиновый с 4 контактами, который подключается к проводке мотоцикла, и белый с 3 контактами, который подключается к генератору. Отсоедините разъёмы реле-регулятора от генератора и проводки мотоцикла.

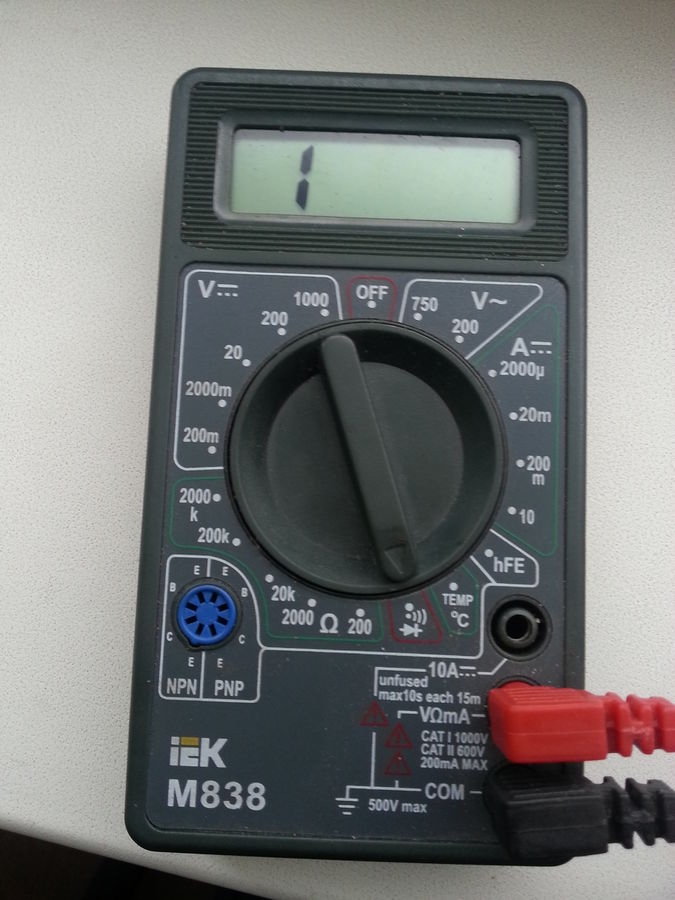

Переведите мультиметр в режим проверки диодов.

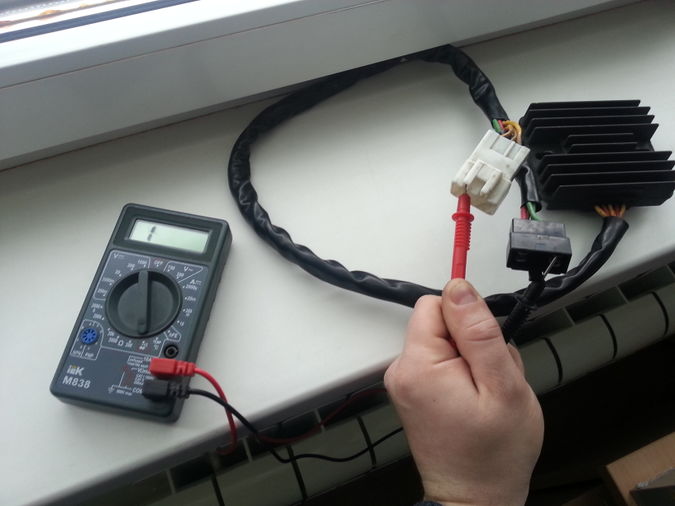

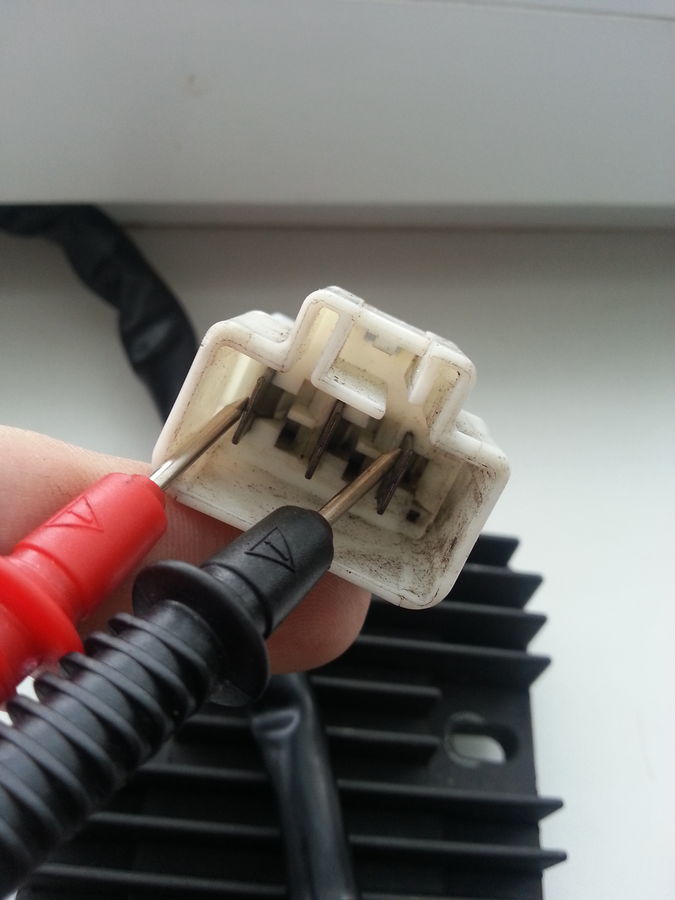

Проверьте показания между контактами белой фишки: 1 — 2, 1 — 3, 2 — 3. Мультиметр должен показывать 1 (ток не проходит).

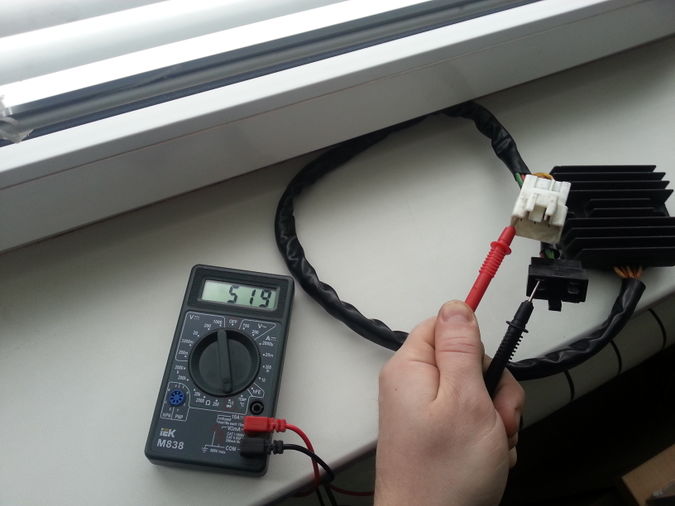

Чёрный щуп (минусовой) мультиметра подключите к контакту зелёного провода (минусового) чёрного разъёма и поочерёдно проверьте показания с тремя контактами белого разъёма. Во всех случаях мультиметр должен показывать 1 (ток не проходит).
Чёрный щуп (минусовой) мультиметра подключите к контакту красного провода (плюсового) чёрного разъёма и поочерёдно проверьте показания с тремя контактами белого разъёма. Во всех случаях мультиметр должен показывать значения, например 519.
Красный щуп (плюсовой) мультиметра подключите к контакту красного провода (плюсового) чёрного разъёма и поочерёдно проверьте показания с тремя контактами белого разъёма. Во всех случаях мультиметр должен показывать 1 (ток не проходит).
Красный щуп (плюсовой) мультиметра подключите к контакту зелёного провода (минусового) чёрного разъёма и поочерёдно проверьте показания с тремя контактами белого разъёма. Во всех случаях мультиметр должен показывать значения, например 519.
Если в результате проверки Вы получили схожие показания, то реле-регулятор имеет исправные диоды.
Как проверить реле регулятор мотоцикла
У многих владельцев японских мотоциклов за время эксплуатации возникают различные проблемы. Об одной из них хочу рассказать подробнее в своей статье.
Многие наслышаны, а кто-то может лично сталкивался с проблемой зарядки АКБ. Неужели электрика «японцев», такая ненадежная. Что очень часто выходит из строя.
Рассмотрим эту проблему на примере мотоцикла Kawasaki ZZ-R 400.
Зачастую основной причиной отсутствия заряда АКБ, является выход из строя реле-регулятора, внешний вид изображен на фото:
У РР есть две основные задачи:
1. Выпрямлять переменный трёхфазный ток, вырабатываемый генератором.
2. Поддерживать напряжение бортовой сети мотоцикла на уровне13,5-14,5 V.
Чаще всего у РР выявляют два «диагноза»
1. “НЕ ЗАРЯЖАЕТ”
2. “НЕ ОГРАНИЧИВАЕТ”
“НЕ ЗАРЯЖАЕТ”
Проблема вызвана «выгоранием» диодов выпрямительного моста. Достаточно просто перепутать клеммы «+»/ «-» при подключении АКБ. К таким же последствиям приводит превышение тока потребления электрикой мотоцикла. Это может быть короткое замыкание проводки.
В результатом выхода РР из строя , могут быть последствия “бестолкового тюнинга” мотоцикла — установкой дополнительных «примочек» в виде разных подсветок, дополнительных фар, ламп увеличенной мощности, МУЗЫКИ. Как известно генератор имеет максимально допустимую мощность, превышение которой ни к чему хорошему не приводит.
Особое внимание хочу обратить на ”прикуривание” от автомобиля, часто практикуемое после «зимней спячки» чаще всего происходит так : упросили автомобилиста «прикурить» вашего коня, поставили рядом мотоцикл, накинули провода и начали крутить стартер мотоцикла. В результате через некоторое время мотоцикл заведется (если повезет) и генератор мотоцикла начинает через РР заряжать и свой севший АКБ, и подсевший аккумулятор автомобиля. Нагрузка не малая !
“НЕ ОГРАНИЧИВАЕТ”
РР должен отсекать излишки эл.энергии генератора от попадания в бортовую сеть мотоцикла, если этого не происходит, то происходит перезаряд аккумулятора. Очевидно, что разрушены цепи регуляции напряжения в схеме РР. В бортовую сеть мотоцикла проходит всё что вырабатывает генератор (а это порядка 50 V и выше, на максимальных оборотах двигателя). Симптомы : греется корпус АКБ, температура больше 40 градусов. Лампы мотоцикла горят слишком ярко, часто перегорают.
Итог — выкипание электролита и быстрая потеря емкости.
Еще одна причина, вызвана окислением контактов в колодке РР. Как только один из контактов генератора к РР окислился и частично утратил свою проводимость, тут же возникает перекос фаз в генераторе . Окисленный контакт вызывает локальный перегрев в контактных соединениях.
Чтобы этого избежать, необходимо хотя бы 1раз в месяц измерять напряжение на клеммах АКБ при работающем двигателе, следить за состоянием разъемов генератора и РР.
Но порой бывает так, что в электрику мотоцикла ни чьи шаловливые ручки не лазили, т.е вся электрика в «стоке», мотоцикл не “прикуривали”. Почему же сгорело РР.
Не будем забывать что аккумулятор мотоцикла, то же по своей сути является «расходником» и срок его службы составляет два-три года.
Он так же подвержен износу и старению, теряет емкость, появляется ток собственной утечки.
В процессе эксплуатации аккумулятора на его дне образуется осадок. Этот осадок при контакте с пластинами, разряжает аккумулятор — происходит саморазряд. А это приводит к постоянным подзарядкам аккумулятора. На реле-регулятор ложится дополнительная нагрузка, которая вызывает тепловой перегрев и разрушение РР.
О возможных проблемах и как их избежать я рассказал, теперь расскажу как проверить работоспобность Реле-Регулятора своими силами, не обращаясь к сервисменам.
Для проверки нам понадобятся :
1. Трезвая голова;
2. Элементарные познания в электрике;
3. Лампа 12V/5W, желательно с патроном;
4. Шесть проводов, длинной не меньше 30-40 см;
5. Три заряженные аккумуляторные батареи (можно обойтись и одной, но для этого нужен блок питания с постоянным напряжением от 12 до 24V.
6. Мультиметр DT-838 (можно любой другой)
Во время работы двигателя, РР должно нагреваться в пределах 40-50 град.
Если теплоотводный корпус имеет бОльшую температуру или холдый вовсе. Это признаки того что РР неисправно.
В первую очередь измеряем напряжение на клеммах АКБ, при работающем двигателе, на холостом ходу U=12.5-13.8 V.
При оборотах 4000-5000 тыс. U=14.2-14.5 V и при увеличении оборотов, напряжение НЕ ДОЛЖНО УВЕЛИЧИВАТСЯ. Не в коем случае нельзя проверять работу генератора методом отключения одной клеммы от АКБ. Существует риск «сжечь» коммутатор. Это метод действует только на «совкоциклах».
Вот так выглядит реле регулятор со стороны разъема клеммной колодки:
К нижнему ряду контактов подключается обмотка 3-х фазного генератора (три провода желтого цвета)
Проверка осуществляется в три этапа.
Этап первый
Подключаем с помощью проводов РР к аккумулятору, как указано на рисунке, затем плюсовым проводом поочередно касаемся выводов 4-5-6. При исправности диодного моста, лампа НЕ ДОЛЖНА ГОРЕТЬ!
Этап второй
Нам понадобится вторая аккумуляторная батарея. Подключаем все согласно рисунку и снова касаемся плюсовым проводом выводов 4-5-6. При исправности схемы регулирования РР, лампа НЕ ДОЛЖНА ГОРЕТЬ!
Этап третий
Более сложенный, чем два предыдущих, так как нам понадобится уже три аккумулятора, что достаточно проблематично. Из рисунка приведенного ниже, можно увидеть что две батареи включены последовательно, что в итоге дает нам на выводах 1-2 напряжение 24V. Поэтому вместо 2-х АКБ, можно использовать источник питания с выходным напряжением 24V.
Подключаем провода согласно рисунку, касаемся плюсовым проводом выводов 4-5-6. При исправности схемы регулирования РР, лампа ДОЛЖНА ГОРЕТЬ!
Если хотя бы на одном из этапов проверки будет выявлено несоответствие , РР подлежит замене (существуют бюджетные китайские аналоги).
На этом как говорится и можно было бы поставить точку, но мы не удостоверились в рабоспособности самого источника тока, ГЕНЕРАТОРА.
Генератор мотоцикла Kawasaki ZZ-R 400 представляет собой 3-х фазный генератор переменного тока, с тремя обмотками соединенных в «звезду».
Работает следующим образом: вокруг обмоток статора вращаются постоянные магниты, размещенные в кольцевом роторе, при вращении в обмотках генератора создается ЭДС, амплитуда которой, прямо пропорциональна оборотам ротора.
Проверку генератора осуществляем так, берем мультиметр (он же тестер) выбираем режим измерения 200 Ом, замыкаем между собой щупы, на дисплее должны появится ноли. Если так, значит тестер к работе готов. Проверяем обмотки статора. Измеряем сопротивление между тремя желтыми проводами, в последовательности 1-2, 2-3, 3-1.сопротивление всех трех обмоток, должно быть одинаковым и не должно превышать 0.2-0.9 Ом. Также проверяем изоляцию обмоток, одним щупом касаемся «Массы» мотоцикла, а другим каждого из трех желтых проводов. Сопртивление должно быть «бесконечность».
После этого нужно проверить генератор в работе. Заводим мотоцикл, отключаем разъем генератора от РР, и измеряем ПЕРЕМЕННОЕ напряжение на выходе из генератора. Не забыв изменить режим измерения в тестере на переменное напряжение, предел 200V. Обороты двигателя делаем не менее 5000 тыс. Если тестер покажет напряжение порядка 45-50 V, между любыми выводами обмоток, генератор исправен. Очень редко встречается довольно- таки своеобразная неисправность генераторов подобного типа. Обмотки в порядке, РР исправен, АКБ «свежий», но генератор не обеспечивает необходимый уровень заряда. Причина кроется в роторе, его постоянные магниты частично утрачивают свой магнитные свойства, что приводит к потере мощности генератора. Такое может произойти во время ремонта мотоцикла, при хранении демонтированного ротора рядом с металлическими деталяи
Как проверить реле регулятор мотоцикла
Группа: Эндуристы
Сообщений: 120
Регистрация: 13.5.2011
Вставить ник Цитата Из: Санкт-Петербург
Мотоцикл: Djebel250xc, 97г.в.
Репутация: 0
Уважаемые коллеги, подскажите, плз, как можно наверняка проверить работоспособность реле-регулятора? Желательно без запуска двигателя, т.к. он снят. Аккумы живут по году, толи потому что они кЕтай, то ли лыжи не едут. Что наблюдается: дохлый аккум, который ночью стоит на зарядке, утром завожу все нормально, после поездок по городу бывает два варианта, либо приезжаю и все также норм, либо последние разы уже завожу с кика, и приезжаю с высаженным аккумом. Может ли быть, что то работает, то нет. Контакты проверял, чистил смазывал, вроде как не должны шалить. хотя может еще где-то контакты, кроме как на РР? на аккуме контакты тоже норм. Спасибо.
N-Drey
Просмотр профиля
Группа: Эндуристы
Сообщений: 390
Регистрация: 9.5.2015
Вставить ник Цитата Из: Екатеринбург
Мотоцикл: Djebel 250xc '97
Репутация: 7
Huandi
Просмотр профиля
Восемь значков сузуки
Группа: Администраторы
Сообщений: 22813
Регистрация: 23.5.2008
Вставить ник Цитата Из: Northern Ural
Мотоцикл: Triumph Tiger 800 XCx 2016
Репутация: 136
car-bon
Просмотр профиля
Группа: Модераторы
Сообщений: 13920
Регистрация: 17.7.2010
Вставить ник Цитата Из: Хабаровск
Мотоцикл: пешеход
Репутация: 262
Я так каждый год выбрасываю изнахряченный аккум, и покупаю новый.
Бывает, его даже на пол года хватает!
Наверное, можно найти нормальный аккум и не париться, но для меня, главное, скорость!
Обнаружил! Метнулся! Нашел! Установил! Завел! Погнал! Забыл.
kserv
Просмотр профиля
Группа: Свои
Сообщений: 1816
Регистрация: 23.11.2009
Вставить ник Цитата Из: Алтайский край
Мотоцикл: Suzuki DR250R, Honda XR650L
Репутация: 40
N-Drey
Просмотр профиля
Группа: Эндуристы
Сообщений: 390
Регистрация: 9.5.2015
Вставить ник Цитата Из: Екатеринбург
Мотоцикл: Djebel 250xc '97
Репутация: 7
200
Просмотр профиля
Группа: Свои
Сообщений: 1382
Регистрация: 21.4.2010
Вставить ник Цитата Из: Москва
Мотоцикл: DR250 GPS
Репутация: 71
Уважаемые коллеги, подскажите, плз, как можно наверняка проверить работоспособность реле-регулятора? Желательно без запуска двигателя, т.к. он снят. Аккумы живут по году, толи потому что они кЕтай, то ли лыжи не едут. Что наблюдается: дохлый аккум, который ночью стоит на зарядке, утром завожу все нормально, после поездок по городу бывает два варианта, либо приезжаю и все также норм, либо последние разы уже завожу с кика, и приезжаю с высаженным аккумом. Может ли быть, что то работает, то нет. Контакты проверял, чистил смазывал, вроде как не должны шалить. хотя может еще где-то контакты, кроме как на РР? на аккуме контакты тоже норм. Спасибо.
Если ты уверен в себе как электрик и не боишься 220 вольт, читай дальше.
Берешь лампочку на 220 В 100 Вт, шнур с вилкой, например, от утюга.
Собираешь цепь из лампочки и шнура.
В разрыв цепи подключаешь желтые провода от обмоток генератора на рр.
Их три, поэтому трижды проводишь этот тест для всех проводов.
Выход рр подключен пр этом к электролитическому конденсатору 1000 мкФ или больше на 12 вольт или больше.
Мультиметр присоединен к выходу рр параллельно электроклитическому конденсатору.
Мультиметр должен показывать 13.8-14.2 вольта при всех комбинациях с желтыми проводами.
Использование розетки электросети небезопасно. Для болшего комфорта и безопасности можно применить изолирующий трансформатор на 36В с лампой на 36 В пр тестировании РР вне мотоцикла.
Пожар или поражение электрическим током вполне возможны для начинающего электромонтера, тут уж сам смотри.
Все на свой риск, никакие претензии по поводу этого совета не рассматриваю:-)
Гараж
Гараж → Реле регулятор напряжения (диагностика, изготовление, замена)
Был у меня замечательный мотоцикл зизер 400 -98 год.
И случилось однажды такое: после покатушек подъехал на заправку, залил полный бак. На улице уже темно, иду к мотоциклу, смотрю на него, глаз радуется, эмоции переполняют. Сажусь, жмакаю на стартер а фиг — треск какой-то, не крутит стартер. Звоню товарищу, объясняю ситуацию, сказал подъедет. Жду-с, через мин 10 подъехал. Долго думать не стали, время позднее до гаража 1-2 км, решили попытаться завести с толкача. С толкача завелся на ура, но фара не горит. поехал без фары, благо товарищ впереди ехал и светил своей.
Видео для интересующихся. (можно смело не смотреть :))
Ночь на дворе, ломать голову не стал, потопал домой с тяжкими мыслями. Утро вечера мудренее. На следующий день пошел в гараж решать вопрос. Плясать начал от простого. Диагностируем предохранители. Проверил. Оказались все целые.
Сфотал в гараже блок предохранителей
Решил снова завести коня, и о ужос мистика… крутануло стартер, затем молчание.
Тут соседушка по гаражам пришел, у нас своих в беде не бросают 🙂
Сосед пришел не с пустыми руками, а со мультиметром. Померил напругу на аккумуляторе, выдело 10В. Сдох акк, сволота такая.
Отнес домой этого паразита, поставил на зарядку. Три часа заряжался.
принес его в гараж. Поставил акк, и урааа — мот завелся 🙂 НО фара не горит 🙁
Ладно, думаю, погорела. В общем заряда акка хватило на три запуска двигателя. Поставил в гараже заряжаться, слабое напряжение, зарядка будет идти долго. Дабы не терять времени даром, пошел инспектировать разъемы, клеммы на предмет оплавления/окисления. Все везде чисто — радует!
Слетал в магаз, купил новую лампочку, вставил в разъем не одевая морды — горит, ура, ура, ура. И тут моё природное любопытство берет верх, дай, думаю, поставлю старую, проверка на вшивость так сказать… /барабанная дробь/, тоже самое — горит О_о
Началось обильное потоотделение и мыслеобращение.
Попросил соседа померить напругу при работающем двигателе на 4000 оборотах, выдало 14в — значит генератор работает уже радует.
«Может замыкание, коротит где-нить? », — говорю я соседу.
Он советует проверить дедовским методом — скидываем одну клемму с ака. между клеммой и кабелем ставим лампочку, поворачиваем ключ в положение ON и лампочка горит. «Не коротит» — выдает сосед.
Решил купить новый аккумулятор раз пошла такая пьянка. Как в песне: гулять, так гулять. Купил. Заводится теперь нормально
и ужос мистика продолжает повторяться, то горит фара, то нет. Завел — горит. Выключил. Снова включил уже не горит. После нескольких тестов снова перестал заводиться, треск, потоотделение, мыслеобращение (последнее уже у меня).
Видео дабы разбавить столько текста:
Теперь пришла очередь дорогого моего реле-регулятора (РР)
В мануале есть несколько способов проверки РР:
Лампа не на одной клемме гореть не должна. У меня на клемме Y3 она радостно засветилась. Грусти моей предела не было 🙁
Идем дальше.
Способ 2:
Тут тоже лампа не должна гореть.
У меня опять же на Y3 она засветилась. Дальше продолжать смысла нет. РР мертво. Реанимировать неблагодарное дело, ибо оно сложно разборное и после расковырки этой резиновой обочки менять выгоревшие части глупо, проще купить новое.
Но мы же экономим средства и боремся за надежность простыми тропами не ходим. Было решено паять реле своими силами. Только одно НО — я паять умею два провода между собой и то слеза навернется у любого, кто увидит мою «работу». Начал искать знакомых, которые смогли бы осилить такое. И такой человек нашелся, договорились на 2000р 🙂
Пока изготавливается реле скучно решил проверил работу генератора уже не косвенным способом (на оборотах при рабочем двиге), а по науке. На коннекторе подходящем в РР был измерен переменный ток. На всех парах контактов (фишки, которая втыкается в РР) было выбито 42-44 вольта… Великий мануал уверяет, в идеале должно быть 45… люди уверяют, что 44 тоже круть, и я верю. Списываем на погрешность прибора и возраст мотика 😉 Результируем: генератор жив, доказано!
1) Радиатор, чем больше тем лучше 🙂
2) 36MT120, 3-фазный мост 36А 1200В — 1шт
3) ULN2003A PBF DIP16 — 1шт
4) BZX55C13, стабилитрон 13В, 0.5Вт — 1шт (себе я буду впаивать 14В)
5) BTA26-600B PBF TO218 — 3шт
6) К10-17Бимп. 1000пФ NPO,5% -1шт
7) С2-23 0.5 Вт, 5%, 300 Ом -4шт
ДЕТАЛИ ТОЛЬКО ТАКИЕ. НИКАКИХ АНАЛОГОВ, ЗАМЕНИТЕЛЕЙ И Т.Д.
По расцветке речь идет о zzr 400 — 98 год. На других мотах к которым так же подойдет это РР цвет может и скорее всего будет другой!
БЕЛЫЙ провод на мотоцикле "+"
ЧЕРНЫЙ С ЖЕЛТОЙ ПОЛОСОЙ провод на мотоцикле "-"
ТРИ ЖЕЛТЫХ — «фаза».
КОРИЧНЕВЫЙ провод на мотоцикле — «ключ» его можно заизолировать.
Значит от РР будет пять проводов, плюсовой естественно соединяется с плюсом на мотоцикле.
Минус от реле с минусом на мотоцикле.
Три фазы от реле с фазами на мотоцикле, порядок подключения фаз не имеет значения, там переменный ток. По-этому фазы без разницы какой провод к какому подключать. Вроде по проводам все…
Материалы по РР взяты с сайта
Спустя неделю РР готов, единственное — не стали заливать силиконом эту конструкцию, сначала проверка на работоспособность.
Поставили стабилитрон на 13в. Теперь проверка. При 4000 оборотах зарядка на акк была 13.3-13.5. Зарядка по идее нормальная и парится не стоит. Но я все ж решил впаять стабилитрон на 14В, что бы зарядка была около 13.8-14.2В. Мануал вторит всем чтящим: зарядка должна приходить
Греется РР достаточно сильно, после 4 мин на подсосе (4000 об) рука держать не может. После впайки стабилитрона на 14В будет греться явно сильнее и это не смотря на то, что размер радиатора явно больше оригинала. Рисковать не охото, буду делать охлаждение, береженого как говорится. )
Впаяли стабилитрон на 14В. Лампа горит, все работает. Не люблю колхоз, нравится, что бы все уму было. Обычно при изготовлении РР люди впаивают провода напрямую в устройство минуя фишку (помните разъем на котором я мерил напругу с генератора 42-44В). Попросил человека поставить коннектор от старого РР. Сказано — сделано.
Человек разбиравший старый РР сказал, что на 3-ей фазе были горелые деталюшки (тогда ещё лампа загоралась при проверке РР). Выходит разряженный аккумулятор убил РР, печалька.
Начинаю ставить РР. На родное место воткнуть его не получится, размеры радиатора больше стокового. Убираем посадочное место, благо всего два болта открутить. Берем пару хомутов (кажется силиконовых) и крепим к хвосту. РР должно быть схемным — обязательное требование для меня.
Теперь ставим охлаждение. Купил вентилятор на 80 фирмы zalman. По размеру большеват, но охлаждает очень бодро.
"+" вентилятора идет на коричневый провод, "-" на черно-желтый. Чтобы вентилятор не скопытился от внезапного скачка напряжения ставим стабилизатор «КРЕН-5» или 8, точно не помню. Оказывается можно было купить стабилизатор сразу в изолированном корпусе о чем я узнал уже после окончания работ.
Такие дела, ребяты 🙂
зы: Данное РР подходит к разным мотоциклам. Совершенно точно подходит к сузе RF400, и ещё многим моделям, точно не скажу, но вроде даже 600 кубовым.
