Как снять Подушку безопасности и руль и 100 % не порвать шлейф на Ларгус, Логан, Дастер, Сандеро.
Всем читателям и не читателям, доброго времени суток.
Вот такая печалька с шлейфом Airbag SRS водителя. Когда покупал, то в салоне клялись и божились, что только загорелась. Посмотрели, вроде не муляж стоит и забили. По приезду нашёл на разборе за 1000 рублей + доставка 280. Всё поставил, но вскоре снова печалька. Дело в том, что надо было снимать и я допустил не осторожность при снятии водительской Airbag SRS и поэтому хочу поделится своим печальным опытом и предостеречь Вас от такого. Рано или поздно и по разным причинам Вам нужно будет снимать руль, но прежде чем его снять, нужно снять Airbag SRS . Вот здесь и кроется коварство. Не всегда гладко она отстегнётся .
Ну долой прелюдий, сразу к делу.
Для начала работ, обесточим систему, сняв клемму + с аккумулятора !
Для снятия Airbag SRS с руля, нужно тупым(желательно) предметом, через отверстия за рулём отжать (рис.1) скобы по направлению к валу руля, по одной и одновременно подтягивать на себя.
Отжать в сторону вала
Тянуть нужно осторожно, т.к. если Airbag SRS сорвётся с места, то она оторвёт клемму шлейфа с подушки и тогда "аус" всему и будет такая печалька, как у меня (рис.2) :
Вырвало R и сломало штекер в саму подушку.
Заказал снова у тех же за 1000. Что же, теперь уже учёные и делаем всё аккуратно ))
Сняли Airbag SRS, Откручиваем руль
Со шлейфом аккуратно на всех этапах.
, но болт до конца не отворачиваем. Сначала сдёргиваем руль со шлицов рулевого вала, иначе без болта, при сдёргивании руля с вала, вы рискуете получить рулём в пятак и будете выглядеть так
Ну или так )))))
Далее снимаем кожух рулевой колонки-это снизу два длинных шурупа торкс 20 .
Аккуратно со шлейфом
Далее сдёргиваем два штекера со стрекозы, нажав с обеих сторон на флажки штекеров.
Вот эти
Сверху ещё один штекер, его тоже.
Затем ослабляем болт хомута, который притягивает стрекозу к колонке
Вот этот
Далее откручиваем по два шурупа с каждой стороны и снимаем рычаги
Вот эти
Переставляем эти рычаги на новую или не новую стрекозу и собираем обратно.
Вот и всё.
Вроде описал процесс доходчиво, но если не понятно, то пишите. Теперь лампочка Airbag SRS не горит.
P.S Ввиду того, что читатели стали писать, что они то сняли налегке, отжав скобы, а у вас почему-то не снимается ? Наверно у меня руки не такие ))) Объясню. Прежде чем снимать, я разговаривал с официалами и они предупредили (человек который снял их не одну), что попадаются очень тугие подушки и тогда в этом случае, рекомендуется это делать вдвоём ! У меня попался именно такой экземпляр.
Симптомы такие, отжимаешь скобу до упора, чувствуешь, что дальше не идёт, а подушка из зацепа выходит с большим трудом (должна легко выйти, сначала один край потом другой), то убедительная рекомендация не пробовать тянуть одной рукой, а делать это вдвоём. А то есть, один нажимает на скобы, а второй аккуратно снимает с зацепов, т.к. на самом деле, этот шлейф короткий и его длинны хватает практически на расцепление и отцепление собачки штекера. Если при расцепке произойдёт то, что вы дёрнете по инерции чуть дальше положенного, то вы его порвёте, т.к. одной рукой отжимать, а другой рукой тянуть тугую подушку, очень не удобно. Вот почему и предупреждение. Я не в коем случае не пугаю и руки у меня не из жоп…ы, пишу, что может быть. Делайте не бойтесь, просто будьте излишне осторожны и внимательны, т.к. запчасть дорогая.
Как снять рулевое колесо на автомобиле Рено Логан 1,4
Рулевое колесо снимаем при необходимости ремонта рулевой колонки или демонтажа соединительного корпуса подрулевых переключателей. На автомобилях Рено Логан 1,4 рулевое колесо снимается быстро с минимумом инструментов, но необходимо знать некоторые особенности, чтобы не получить травму или не сломать детали.
Необходимые инструменты и приспособления
Подготовительные работы
— Снимаем «минусовую» клемму с аккумуляторной батареи
— Демонтируем со ступицы рулевого колеса модуль подушки безопасности водителя
Перед демонтажом необходимо выждать полчаса, чтобы разрядился конденсатор активатора подушки. Подробнее: «Снимаем подушку безопасности водителя на автомобиле Рено Логан 1».
Порядок снятия рулевого колеса автомобиля Рено Логан 1,4
1. Отворачиваем болт крепления рулевого колеса.
Отворачиваем болт крепления рулевого колеса ключом TORX T50
Используем ключ TORX T50. Для фиксации рулевого колеса включаем блокиратор рулевого вала в замке зажигания (вынимаем ключи из замка и вращаем руль до момента блокировки). Болт отворачиваем не до конца. Он пригодится как ограничитель при снятии рулевого колеса.
Выворачиваем до конца болт крепления рулевого колеса
2. Снимаем рулевое колесо с вала.
Взявшись руками за обод рулевого колеса, с усилием покачивая его из стороны в сторону, сдвигаем руль с вала. Соединение рулевое колесо – вал шлицевое, может подзакиснуть, поэтому усилие для смещения необходимо прикладывать довольно значительное.
Отворачиваем болт крепления и окончательно снимаем рулевое колесо, продев наконечник провода подушки безопасности в отверстие. Продевается сначала фиксатор, а затем колодка.
Устанавливаем рулевое колесо на вал в обратной последовательности.
Примечания и дополнения
Момент затяжки болта крепления рулевого колеса 44 Н.м (4,4 кгс.м).
Рекомендуется при установке рулевого колеса заменять болт крепления новым.
Как снять руль с Логана: подробная инструкция для автолюбителей
Здравствуйте! Меня зовут Алексей и я опытный автомеханик со специализацией на ремонте автомобилей. В этой статье я расскажу вам о том, как снять руль на автомобиле Логан.
Подготовка к снятию руля
Перед тем, как приступить к снятию руля, важно убедиться, что автомобиль находится в безопасном положении. Убедитесь, что передние колеса припаркованы и фиксированы, чтобы автомобиль не двигался во время процедуры.
Также обратите внимание на следующие моменты:
- Установите передние колеса автомобиля в прямом положении. Это поможет сохранить правильную ориентацию руля при установке обратно.
- Используйте подходящие инструменты для работы. Вам может понадобиться специальный ключ, чтобы отпустить гайку, удерживающую руль.
- Отключите аккумулятор. Это предотвратит возможное повреждение электрической системы автомобиля во время снятия руля.
Процедура снятия руля Логан
После подготовки вы можете приступить к самому процессу снятия руля на автомобиле Логан. Следуйте этим шагам:
- Найдите гайку, удерживающую руль на месте. Обычно она располагается на задней стороне рулевой колонки.
- Используя подходящий ключ, ослабьте гайку поворотом влево. Затем полностью отверните ее, чтобы освободить руль от фиксации.
- Перед тем, как снять руль полностью, отключите все электрические подключения, проходящие через центральный столбик руля. Это может включать в себя проводку для клаксона, стереосистемы и других управляющих элементов.
- Поддерживая руль снизу, снимите его с рулевой колонки, делая небольшие осевые движения. Руль должен выскальзывать с рулевой колонки плавно и без сопротивления.
- Если вам сложно снять руль, воспользуйтесь специальным инструментом, называемым съемником рулевых колес. Он поможет вам освободить руль, если он застопорился.
Вот и все! Теперь вы знаете, как снять руль на автомобиле Логан. Помните, что установка руля обратно выполняется в обратной последовательности. Убедитесь, что руль надежно закреплен и все электрические подключения восстановлены до использования автомобиля.

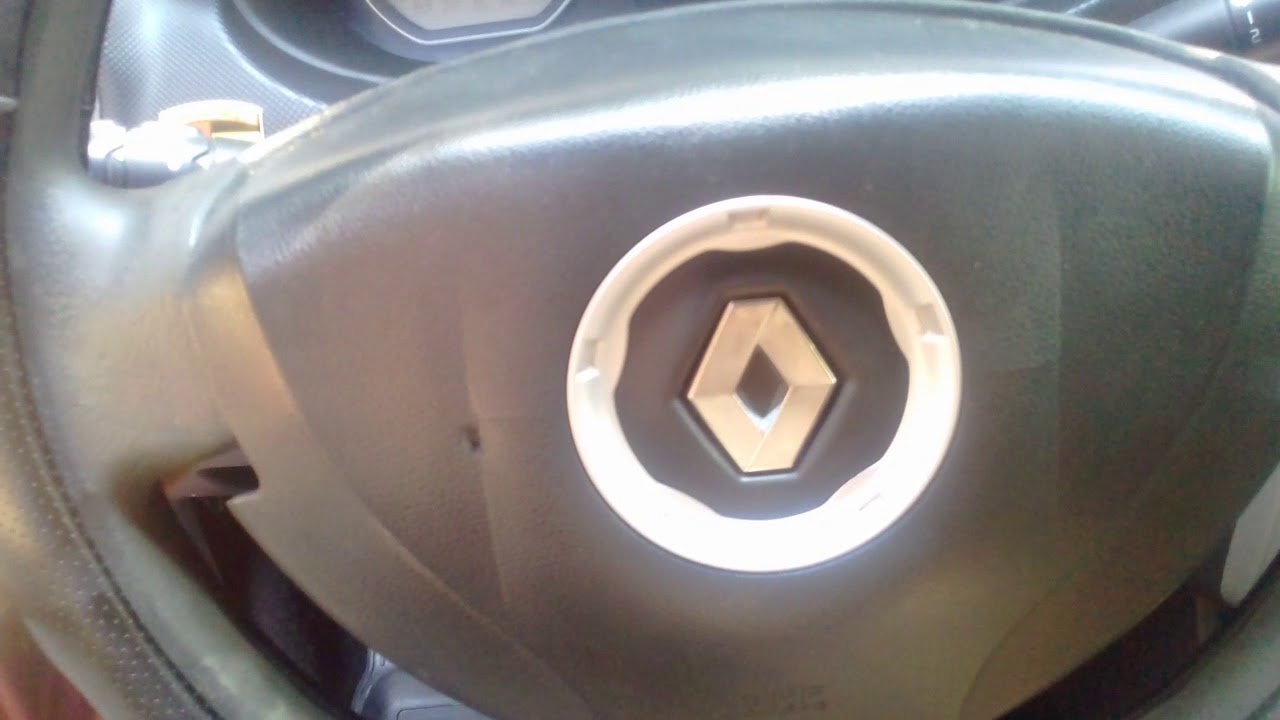

Как снять подушку безопасности с руля рено логан 1
Здравствуйте. Покажем как снять руль на Рено Логан до 2010 года выпуска.
Инструменты:
- Torx T30, T50
- Вороток
- плоская отвертка
Пошаговая инструкция
1. Снимаем клеммы с аккумулятора и ждем примерно десять минут.
2. Далее нам нужно снять подушку безопасности. С помощью Torx T30 выкручиваем два болта крепления.
Болты располагаются сзади рулевого колеса.
3. Устанавливаем колеса прямо.
4. Поднимаем аккуратно подушку безопасности.
5. Отключаем от подушки разъем.
С помощью плоской отвертки с начало вынимаем защелку, а потом поддеваем и отключаем сам разъем.
6. Откручиваем болт крепежа руля с помощью Torx T50.
Нужно попросить помощника удерживать руль пока вы сорвете болт. Крайне нежелательно срывать болт за счет того что руль защелкнется.
Болт до конца не выкручиваем, оставляем его немного наживленным.
7. Беремся за руль как показано ниже, и раскачивающими движениями в стороны срываем руль со шлицов.
8. Выкручиваем полностью болт, снимаем руль и выводим через отверстие в руле разъем подушки безопасности.
Руль становиться только в одном положении, есть заводские метки, а так же сделан один широкий шлиц. При установке невозможно ошибиться, руль по другому попросту не станет.
Видео урок
Как снять подушку безопасности с руля Рено Логан
Renault Logan > Ремонт автомобиля > Электрооборудование > Снятие подушки безопасности водителя Рено Логан
Блок: 1/2 | Кол-во символов: 178
Источник: http://www.renault-logan.dv13.ru/remont-avtomobilya/elektrooborudovanie/snyatie-podushki-bezopasnosti-voditelya/
Когда может потребоваться снять подушку безопасности?
На картинке видно, что подушка безопасности уже была в работе, её надо заменить!
Однако, подобную систему безопасности водителя придётся снять для выполнения некоторых видов работ в следующих случаях:
- при замене сработавшего элемента;
- при ремонте рулевого управления;
- при ремонте отдельных цепей электрооборудования.
Важные моменты и секреты
Во время проведения подобных работ следует придерживаться строго определённых правил и порядка установки.
Внимание! Во избежание неожиданного срабатывания подушки при процессе демонтажа, следует отключить питание сети, сняв минусовую клемму от АКБ. После чего, необходимо выждать ещё 15-20 минут, чтобы накопленная энергия вышла из конденсатора активатора. И только лишь убедившись в полном отсутствии источников питания, можно приступать к разборке рулевого колёса.
Блок: 2/4 | Кол-во символов: 863
Источник: http://carfrance.ru/snimaem-podushku-bezopasnosti-na-reno-logan-svoimi-rukami/
Проблемы
Водитель может столкнутся с такой проблемой когда без всяких причин на приборной панели горит лампочка подушки безопасности на Рено Логан.
В большинстве случаев это может быть связанно с тем что:
- У подушки безопасности имеются неисправности связанные со шлейфом кольца, причиной тому может быть перетирание тонких контактов
- Контакты ко
Снятие и установка руля — Renault Logan / Рено Логан
Снятие и установка руля — Renault Logan / Рено Логан
|
Рулевое колесо снимаем при необходимости ремонта рулевой колонки или демонтажа соединительного корпуса подрулевых переключателей. На автомобилях Рено Логан 1,4 рулевое колесо снимается быстро с минимумом инструментов, но необходимо знать некоторые особенности, чтобы не получить травму или не сломать детали.
