Модуль подушки безопасности пассажира — снятие и установка
1. Отсоединить провод от минусовой клеммы («-») аккумуляторной батареи.
2. Снять вещевой ящик.
3. Разъединить разъем модуля ПБП.
4. Снять облицовку приборной панели, снять модуль подушки безопасности пассажира.
5. Облицовка модуля подушки безопасности пассажира составляет одно целое с облицовкой приборной панели, поэтому после срабатывания подушки требуется замена облицовки приборной панели.
Модули подушек безопасности — снятие и установка Hyundai Tucson 2
1. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
2. Отверните два болта крепления модуля подушки безопасности.
3. Снимите зажим (С) крепления проводки и отсоедините разъем (А) звукового сигнала.
4. Освободите стопорный штифт разъема (В) подушки безопасности водителя и отсоедините разъем.
Внимание. Снятый модуль следует хранить в чистом сухом месте мягкой крышкой вверх.
5. Снимите рулевое колесо и кожух рулевой колонки.
6. Отсоедините контактный диск и разъем звукового сигнала, затем снимите контактный диск.
Подушка безопасности водителя (DAB)
Если в ходе описанной ниже проверки будут выявлены неисправные элементы, замените модуль подушки безопасности в сборе.
Внимание. Категорически не допускается проверять сопротивление цепи подушки безопасности даже при помощи указанного в руководстве тестера. Измерение сопротивления цепи при помощи тестера вызовет раскрытие подушки безопасности, что может привести к получению тяжелых травм.
1. Проверьте крышку панели на наличие вмятин, царапин и деформаций.
2. Проверьте модуль подушки безопасности на наличие вмятин, царапин или деформации.
3. Проверьте защелки и разъемы на наличие повреждений, клеммы на наличие деформаций, жгут проводов на наличие защемления.
4. Проверьте пиропатрон подушки безопасности на отсутствие вмятин, царапин или повреждений.
5. Установите модуль подушки безопасности в ступицу рулевого колеса для проверки посадки.
Контактный диск
1. Если в результате описанной ниже процедуры проверки будет выявлен хотя бы один неисправный элемент, замените контактный диск на новый.
2. Проверьте разъемы и защитные трубки на наличие повреждений; проверьте клеммы на наличие деформаций.
Установка
1. Извлеките ключ зажигания из замка.
2. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
3. Подсоедините к контактному диску разъемы его жгута и разъем жгута звукового сигнала.
4. Задайте центральное положение, совместив метки контактного диска и крышки. До совмещения меток поверните контактный диск по часовой стрелке до упора и затем на 2 оборота против часовой стрелки.
5. Установите кожух рулевой колонки и рулевое колесо.
6. Подсоедините разъемы модуля подушки безопасности водителя (DAB) и звукового сигнала и установите модуль на рулевое колесо.
7. Для установки модуля DAB используйте новые болты крепления.
8. Подсоедините отрицательный провод аккумуляторной батареи.
9. После установки подушки безопасности убедитесь в правильности работы системы:
A. Поверните ключ зажигания в положение «ON», при этом контрольная лампа SRS должна загореться примерно на 6 с и затем погаснуть.
B. Убедитесь, что работает звуковой сигнал.

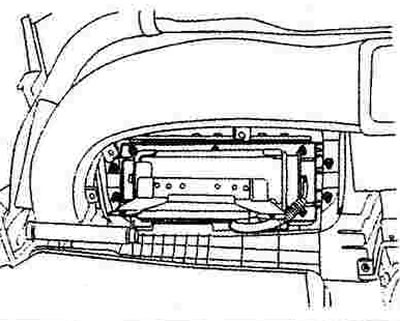

Подушка безопасности пассажира
Снятие
1. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
2. Снимите перчаточный ящик.

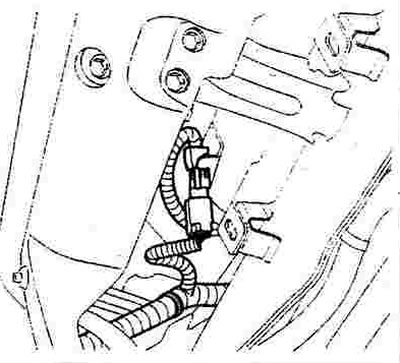

3. Отсоедините разъем (А) подушки безопасности пассажира (РАВ) и отверните болты (В) крепления.
4. Снимите приборную панель.
Примечание: Замените приборную панель, поврежденную при раскрытии подушки безопасности пассажира (РАВ).
5. Снимите с приборной панели воздуховод отопителя.
6. Отверните с приборной панели 4 крепежные гайки. Снимите подушку безопасности пассажира.
Внимание. Снятый модуль следует хранить в чистом сухом месте стороной подушки вверх.
Установка
1. Извлеките ключ зажигания из замка.
2. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
3. Установите подушку безопасности пассажира на приборную панель и затяните крепежные гайки.
4. Установите на приборную панель воздуховод отопителя.
5. Установите приборную панель.
6. Затяните болт крепления подушки безопасности пассажира.
7. Соедините разъемы жгута подушки безопасности пассажира (РАВ) и главного жгута SRS.
8. Установите перчаточный ящик.
9. Подсоедините отрицательный провод аккумуляторной батареи.
10. После установки модуля РАВ проверьте правильность функционирования.
Поверните ключ зажигания в положение «ON», при этом контрольная лампа SRS должна загореться примерно на 6 с и затем погаснуть.
Боковая подушка безопасности
Снятие
Примечание: Боковую подушку безопасности невозможно отделить от спинки сиденья, поэтому для ее замены необходимо менять всю спинку в сборе.
1. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
2. Снимите переднее сиденье в сборе.
3. Снимите спинку сиденья в сборе.
Установка
Внимание. Во время прокладки проводки следите за тем, чтобы провода не были зажаты и не мешали другим частям.
Примечание:
Не открывайте крышку на кожухе боковой подушки безопасности.
Обращайте внимание на правильность установки крышки модуля. Неправильная установка может помешать нормальному раскрытию.
1. Извлеките ключ зажигания из замка.
2. Перед началом работы отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут.
3. Установите новую спинку сиденья в сборе.
4. Установите переднее сиденье в сборе.
5. Проверьте, не зажимаются ли провода жгута и не мешают ли они другим частям, наклонив и сдвинув вперед до упора переднее сиденье.
6. Подсоедините отрицательный провод аккумуляторной батареи.
7. После установки боковой подушки безопасности (SAB) проверьте правильность функционирования.
Поверните ключ зажигания в положение «ON», при этом контрольная лампа SRS должна загореться примерно на 6 с и затем погаснуть.
Как отключить подушку безопасности переднего пассажира Hyundai Tucson?
Чтобы установить детское сиденье это важно отключите подушку безопасности на сиденье переднего пассажира в вашем Hyundai Tucson. Действительно, это может быть удивительно, но для обеспечить безопасность младенцев обязательно вернуть неактивный это оборудование изначально предназначалось для безопасности пассажиров. Вот почему в этом уроке мы расскажем вам способ отключения подушки безопасности пассажира на вашем Hyundai Tucson. После мы дадим вам информация дополнительно в отношении действующие правила перевозки детей в транспортном средстве.
Как отключить подушку безопасности переднего пассажира Hyundai Tucson?
Please enable JavaScript
Механизм отключение подушки безопасности может отличаться от года выпуска вашего hyundai tucson, но в целом устройство остается достаточно схожим. Для начала вы должны Найдите кнопку подушки безопасности внутри вашего Hyundai Tucson.
Где команда отключить подушку безопасности на Hyundai Tucson?
Для начала необходимо будет найти защелку блокировка et Déverrouillage подушки безопасности. Часто встречается рядом с перчаточным ящиком du сторона двери и даже внутри перчаточного ящика или иначе слева от руля в коленях. Вы сможете довольно быстро определить его с помощью регистрации. «Воздушная подушка» ou «Подушка безопасности пассажира» и регистрации » Мы « et «Выключенный» .
Когда отключать подушку безопасности на Hyundai Tucson?
Надо будет проделать эту манипуляцию перед установкой детского кресла , в частности, чтобы иметь доступ к бардачку. Наконец манипуляцию нужно будет сделать двигатель выключен и ключ не должен быть включен вашего Hyundai Tucson.
Переведите подушку безопасности в положение выключения:
По умолчанию это должно быть активный так в положении » Мы « . Тогда это может быть в виде замка , то вам нужно будет вставить ключ вашего hyundai tucson и поверните ключ на ступеньку выше для отключи это. Или это может быть под форма кнопки , и тогда вам просто придется вставьте его в положение «Выкл.».
Как я узнаю, что на моем Hyundai Tucson отключена подушка безопасности?
Как только вы закончите деактивация , Вы будете в состоянии включите двигатель вашего автомобиля . Как правило, если процедура работает, рекомендуется увидеть сигнальную лампу отключения подушки безопасности или даже сообщение, информирующее вас об изменении.
Поэтому, когда это будет сделано, не стесняйтесь установить автокресло лицом от дороги на пассажирском сиденье вашего Hyundai Tucson. Имейте в виду, что ставить его лицом к дороге особенно опасно, потому что при столкновении костная структура ребенка все еще уязвима и не будет поддерживать шок от удара. В перевернутом положении ваш ребенок будет более защищен.
Если у вас возникли проблемы с проведением манипуляций такого типа, вам необходимо: пойти в гараж отключить его, чтобы защитить вашего ребенка действительно важно, чтобы это оборудование больше не действует.
Установите активную подушку безопасности обратно на hyundai tucson:
Как только ты снимите детское кресло с пассажирского сиденья, важно, чтобы ты повторно активировать подушку безопасности чтобы гарантировать более чем безопасность пассажиров.
Чтобы сделать это, двигатель выключен и зажигание снято автомобиля, выполните процедуру в обратном порядке. Так сказать установите кнопку подушки безопасности в положение «Вкл.» , затем включите свой Hyundai Tucson. Чтобы подтвердить, что он снова активирован, у вас будет сообщение на консоли, или вы увидите, что загорелся индикатор.
Если у вас когда-либо было проблемы с сигнальной лампой подушки безопасности, особенно если это постоянно включен, тогда вам нужно прочитать статью ниже, чтобы получить более подробную информацию: hyundai tucson сигнальная лампа подушки безопасности.
Зачем отключать подушку безопасности переднего пассажира на Hyundai Tucson?
Функция подушки безопасности на Hyundai Tucson:
Подушка безопасности выполняет важную функцию для безопасность пассажиров и водителя на транспортном средстве. Связанный с ремень безопасности , ему суждено уменьшить шок при ударе. Действительно этот действительно включается довольно быстро, если ваш автомобиль на высокой скорости соприкасается с внешним элементом. Последний выглядит как подушка безопасности, настроенная на ограничить движение людей вперед и в частности хлыст что может быть для вас фатальным. Даже если они не являются обязательными, настоятельно рекомендуется иметь их на вашем Hyundai Tucson. Следовательно единственная веская причина для их отключения — установка детского автокресла.
Правила установки автокресел на стороне пассажира:
Что касается правил для детские сиденья . Обратите внимание, что обычно, когда ребенок младше 10 лет или его рост меньше 1 мес35 , так что для его безопасность есть обязательное будь то установлен в кузове автомобиля на подходящее место к его возраст , его полнота и резать. Так что единственный исключение установить ребенку до 10 лет — это то, что в вашем hyundai tucson нет сиденья с ремнем безопасности сзади . Например, если у вас есть еще двое детей или автомобиль без сидений с ремнями сзади.
Тогда в том случае, если вы обязаны разместить его впереди, тогда вам нужно будет его расположен обратно к дороге . Действительно нравится кости вашего ребенка все еще хрупкие et меньше перенесет шок, положение лицом назад позволит уменьшить сотрясение младенца во время потенциального удара.
Таким образом, подушка безопасности необходим для взрослого кто может выдерживать удары подушкой безопасности . С другой стороны, для ребенка, установленного на перевернутом сиденье, активация подушки безопасности le бросил бы на сиденье и это могло быть драматические последствия.
Цена штрафа за неиспользование подушки безопасности на Hyundai Tucson:
Именно для того, чтобы избежать инцидентов такого типа, правила безопасности дорожного движения обеспечивает штраф в размере 135 € в случае нарушение правил движения и он может подняться до 750 € в соответствии с опасность для ребенка . Не стесняйтесь читать тексты действующих законов и постановлений на официальный сайт госслужбы .
Заканчивать: отключение подушки безопасности для установки детского кресла является обязательным, однако, когда вы снимаете ее, не забудьте повторно активировать ее, чтобы обеспечить безопасность ваших пассажиров.
Hyundai Tucson. Снятие и установка подушки безопасности водителя
Подушку безопасности водителя приходится снимать при ремонте элементов рулевого управления и электрооборудования автомобиля, поэтому процесс ее снятия и установки описан в данном руководстве. Однако во избежание получения травм строго придерживайтесь рекомендуемой последовательности работы.
Вам потребуются: отвертка с плоским лезвием, ключ TORX ЕЗО.
1. Отключите электропитание модуля подушки безопасности, вынув предохранитель № 5 (показан на фото стрелкой) в блоке, расположенном в левой части панели приборов.
2. Поддев отверткой.
3. . снимите две заглушки, расположенные слева и справа на облицовке рулевого колеса.
4. Выверните два винта крепления модуля подушки безопасности слева и справа.
5. . аккуратно приподнимите модуль, отведите его от ступицы рулевого колеса.
6. . отсоедините от модуля колодку жгута проводов подушки безопасности, сжав ее фиксаторы, и снимите модуль подушки безопасности.
7. Установите подушку безопасности в порядке, обратном снятию.
