Замена подшипников задних полуосей и снова о "качестве" запчастей.

Всем привет. Замена подшипников дело обычное и этого бортовика я даже бы не писал, но решил все-же выложить, чтобы в дальнейшем люди знали об этом и когда столкнутся с заменой подшипников, не покупали подобного "качества" запчасти и не тратили своего времени, нервов, финансов и не рисковали здоровьем в случае дтп по вине плохих деталей и нечестных на руку продавцов, у которых прибыль на первом месте, а на остальное им плевать, что может произойти с вами в дальнейшем. Немного предистории: где-то весной появился шум в авто, идущий сзади, снизу и как говорят — не так сложен ремонт, как его поиск) стук в основном проявлялся на небольшой скорости, на неровном дорожном покрытии, на небольших ямках и ухабах, на скорости звуков не было, сам звук был сильным, "металическим", осмотры снизу ничего не давали, все что может сзади шуметь было проверено и находилось в порядке. Крестовина, кардан, аммортизаторы и их крепления, тяги, глушитель были исключены из виновников. Оставалось только вывесить полностью задний мост и искать "виновника торжества" при включенном двигателе. Какое-то время до этого назревал вопрос о покупке хорошего гаражного подкатного домкрата, да все откладывался — повод был найден))выбор пал на Белавто 3т с подьемом 150-530мм

хороший домкрат для гаража, крепкий, с высоким подьемом, попользовавшись им уже на протяжении десяти месяцев, доволен что остановился именно на нем и цена с аннологичными не большая. Итак вывесив задний мост с помощью обновки, на тот момент, нашлась и причина — продольный люфт правой полуоси примерно на один см, вывод — сошло с места стопорное кольцо подшипника. После разбора и снятия полуосей, нашелся и виновник, полусухой подшипник, из-за недостатка смазки на нем даже сальники вздулись от температуры и присутвовал большой люфт.

Подшипник с левой стороны чувствовал себя немного лучше, смазки в нем было достаточно, но люфт уже присутствовал и в скором времени предстояла и его замена, поэтому лучше замену делать сразу одновременно и не тянуть до последнего. Один ремкомплект полуоси у меня был куплен уже давно и я на 100% знал что это оригинал и есть с чем сравнивать,

а вот на вторую сторону найти оригинальный комплект сейчас у нас уже бо-о-ольшие проблемы…обойдя все авто магазины в своем городе, не нашёл настоящего Автовазовского ремкомплекта, замена дело не 5ти минутное и ставить плохого качества и не надолго не было желания, решил заказывать на detali.zp.ua, заказывал у них уже давно, никогда к этому магазину притензий раньше не было. При заказе специально уточнил по поводу оригинальности подшипников и запорных колец, ответ был что это оригинал. После получения своего заказа сразу стало ясно, что это все подделки и нужно делать возврат, но в тот момент обсолютно небыло времени заниматься их сдачей назад, стройка в разгаре, без машины как без рук, поэтому пришлось ставить, хоть и знал что проходит все это не долго. Подшипники и запорные кольца были без какой либо заводской упаковки и сравнивая с оригинальными деталями, отличия как говориться видно невооруженным глазом. Запорные кольца это просто чтото.на фото "какчество" изготовления во всей красе.

При цене как за оригинал, в пять раз выше аналогичных колец, нам втюхивают без какой либо упаковки, кольца отвратного качества неизвестного изготовления, которые сходят со своего места уже через две недели, может чуть дольше продержаться. Даже самые дешёвые кольца идут в упаковках. Подшипники — тоже пришлось выкинуть, деньги на ветер, подделку выдают за оригинал и через две недели когда вышла полуось из-за кольца, люфт в "оригинале" был как в старых подшипниках проходивших лет 8-10, не помогла даже замена смазки перед установкой на 158.

Кто делает заказы в этом магазине имейте ввиду, последнее время они стали продавать очень много подделок (просто почитайте другие отзывы) завозить оригинальные детали стало для них дорого и проблематично, не верьте менеджерам с их стандартными отмазками — "чем вы определяете оригинальность, нужно устанавливать на специализированном сто, у нас оптовые поставки в больших ящиках без индивидуальной упаковки". У оригинальных подшипников пыльники отличаются по цвету, есть различие в шрифте на пыльниках

и главное отличие — это форма заклепок на сепараторе, у оригинала они крупнее и полукруглой формы, на китайских подделках они мельче и плоские по форме.

Еще одно большое отличие это смазка, в оригинале это литол желтого цвета, в подделках полностью прозрачная, как силиконовый герметик.

Вот на тему подделок есть даже видео на YouTube в нем тоже все подробно расказанно:

Два заказанных комплекта на левую сторону в итоге пришлось выкинуть и в специализированном магазине по подшипникам, подобрать по размерам подходящий подшипник, из того что было остановился на подшипнике NTN.

Установленный на правую сторону оригинальный рем комплект до сих пор ходит благополучно, причом справа на полуоси оказалась выработка и внутренняя обойма подшипника после установки плотно не села на ось и прокручивалась на ней. Раскажу как можно выйти из такого положения если нет под рукой новой полуоси, а машина нужна каждодневно. Никакое накернивание по кругу оси под подшипником не поможет в этом случае, есть старый совдеповский метод, нужно найти немного сплава баббита (можно спросить у мотористов) и залудить по кругу посадочное место под подшипник, используя большой медный паяльник, при помощи хлористого амония и паяльной кислоты,

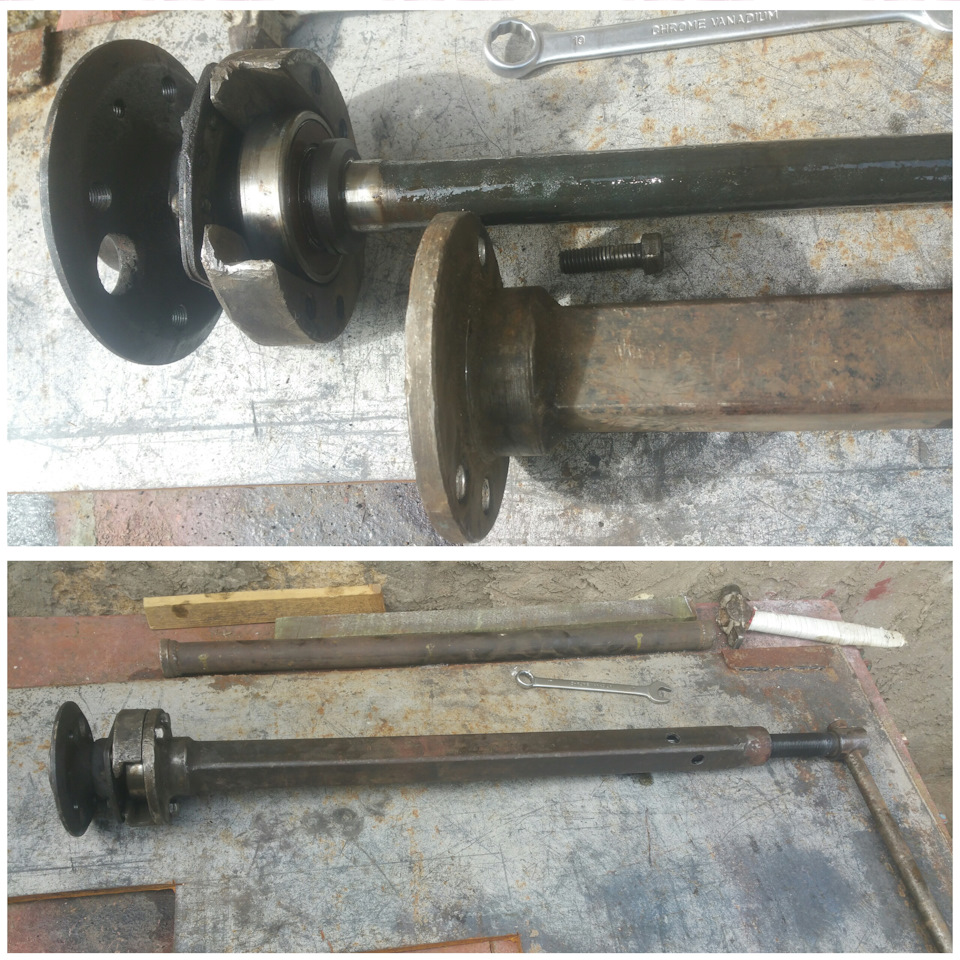

только саму ось прогревать горелкой нужно совсем не много, главное хорошо прогревать паяльник. После остывания подшипник плотно садиться на своё место и эта ось еще очень долго может ходить до замены на новую. При установке новых сальников очень удобно использовать съемник втулок реактивных тяг, прикрутив его к длинному болту.

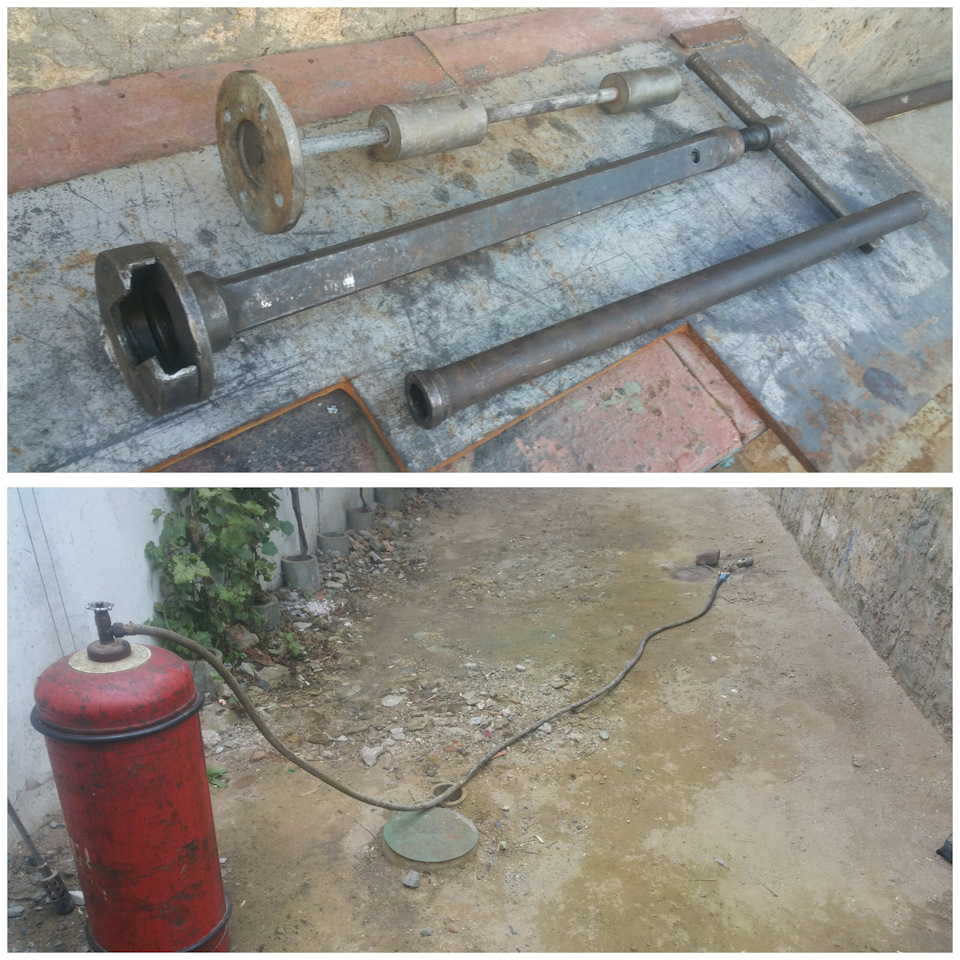

Выложу еще размеры съемников для снятия полуоси и подшипников, может кто захочет себе сделать,

очень нужные вещи при этом ремонте и очень здорово упрощают замену

, быстро, удобно и оси не повреждаються как при снятии с помощью ушм и новый подшипник можно снять без повреждения, если посадочное прослаблено, переставить на другую ось или снять под пайку временно.

Замена подшипника полуоси ВАЗ 2107 своими руками

Подшипник полуоси ВАЗ 2107 считается довольно надёжным узлом и обычно выходит из строя, лишь полностью израсходовав свой ресурс. При обнаружении неисправности подшипник сразу же меняется на новый. Дальнейшая эксплуатация авто с неисправным подшипником может привести к печальным для автовладельца последствиям.

Назначение и характеристики подшипника полуоси ВАЗ 2107

Подшипник полуоси ВАЗ 2107 обеспечивает равномерное вращение колёсного диска и распределяет ударные нагрузки, поступающие от колеса на полуось. Отечественные предприятия выпускают его под каталожными номерами 2101–2403080 и 180306. Заграничные аналоги имеют номер 6306 2RS.

Таблица: основные технические характеристики подшипника полуоси ВАЗ 2107

Наименование позиции	Показатели
Тип	Шариковый, однорядный
Направление нагрузок	Радиальное, двухстороннее
Диаметр наружный, мм	72
Диаметр внутренний, мм	30
Ширина, мм	19
Грузоподъёмность динамическая, Н	28100
Грузоподъёмность статическая, Н	14600
Вес, г	350

Диагностика неисправностей

Средний ресурс подшипника полуоси ВАЗ 2107 составляет 100–150 тыс. км пробега. Однако это не означает, что он не может служить дольше или не выйдет из строя гораздо быстрее, особенно если автомобиль эксплуатируется на дорогах с плохим покрытием.

Подшипник считается неисправным, если он изношен или имеет механические повреждения. Точно диагностировать это без демонтажа полуоси невозможно. Обычно следствием выхода подшипника из строя является:

• гул и скрежет при вращении колеса;
• нагрев центральной части барабана;
• появление на колесе люфта.

Если при движении по ровной дороге со стороны заднего колеса слышится гул, частота которого меняется при изменении скорости автомобиля, подшипник неисправен. Появление гула не является критическим признаком и свидетельствует о начальной стадии износа подшипника. В этом случае можно своим ходом добраться до гаража или автосервиса, где и провести его замену.

Нагрев центральной части барабана

Выход из строя подшипника полуоси можно определить по температуре барабана. Нужно проехать несколько километров и после этого прикоснуться рукой к его центральной части. Если подшипник неисправен, поверхность будет тёплой или горячей. В результате износа детали возрастает сила трения, полуось и её фланец нагреваются и передают тепло на барабан.

Скрежет

Появление со стороны колеса скрежета может быть следствием износа тормозных колодок и барабана, разрушения механизма стояночного тормоза и т. п. Однако если ему предшествовали гул и нагрев барабана, то с большой вероятностью подшипник полуоси вышел из строя или даже полностью разрушился. Движение в этом случае продолжать не стоит, а подшипник следует заменить.

Люфт колеса

Свидетельством неисправности подшипника может служить появление у колеса люфта. Для идентификации проблемы колесо вывешивается с помощью домкрата, а руками предпринимаются попытки его расшатать. При надлежащем креплении диска и исправном подшипнике колесо шататься не должно. Если же по его горизонтальной оси обнаружился люфт, подшипник неисправен и необходима его замена.

Выбор подшипника

Подшипник полуоси представляет собой цельное устройство и ремонту не подлежит. Поэтому при обнаружении признаков износа не получится просто смазать его и затянуть потуже. Более того, это может усугубить ситуацию — со временем начнёт разрушаться маслоотражатель, а затем и сама полуось с кожухом заднего моста.

При выборе и покупке нового подшипника рекомендуют отдавать предпочтение отечественным изделиям, так как они выпускаются в соответствии с ГОСТом. Оптимальный вариант — продукция Вологодского и Самарского подшипниковых заводов. Подшипник полуоси от этих производителей стоит около 250 руб. Однако при этом нужно будет дополнительно приобрести запорное кольцо стоимостью около 220 руб. и сальник (желательно) стоимостью около 25 рублей.

Если подшипник полуоси вышел из строя, отработав весь свой ресурс, то, вероятнее всего, в ближайшее время появятся проблемы со вторым подшипником. Поэтому целесообразнее менять оба подшипника одновременно.

Замена подшипника полуоси ВАЗ 2107

Замена подшипника полуоси ВАЗ 2107 представляет собой довольно трудоёмкий процесс с использованием специальных инструментов. Все работы займут 1,5–2 часа времени. Стоимость работ по замене одного подшипника на автосервисе составит в среднем 600–700 руб., не считая стоимости новых деталей.

Инструменты, приспособления и расходные материалы

Для замены подшипника полуоси ВАЗ 2107 потребуются:

• домкрат;
• опоры для страховки поднятого кузова (можно использовать подручные средства — полено, кирпичи и пр.);
• баллонный ключ;
• колёсные упоры;
• обратный молоток для демонтажа полуоси (можно обойтись и без него);
• ключ на 8 или 12 для выкручивания направляющих барабана;
• торцевой или накидной ключ на 17;
• шлицевая отвёртка;
• тиски с верстаком;
• газовая горелка или паяльная лампа;
• болгарка;
• зубило;
• молоток;
• отрезок стальной трубы диаметром 32–33 мм;
• пассатижи;
• деревянная проставка (брусок);
• пластичная смазка;
• ветошь.

Порядок демонтажа полуоси

Для демонтажа полуоси необходимо:

1. Установить машину на горизонтальной ровной площадке и зафиксировать колёса упорами.
2. Баллонным ключом ослабить колёсные болты.

Снятие подшипника с полуоси

Для снятия подшипника и запорного кольца следует:

1. Зажать полуось в тисках.
2. Болгаркой аккуратно сделать надрез на внешней поверхности запорного кольца.

Снятую полуось необходимо внимательно осмотреть. При обнаружении следов износа или деформаций, вызванных неисправным подшипником, её следует заменить.

Установка подшипника и запорного кольца на полуось

Для установки подшипника и запорного кольца на полуось необходимо выполнить следующие действия:

1. Вытянуть из подшипника резиновый пыльник.
2. Смазать подшипник специальной пластичной смазкой для подшипников. Если такой смазки нет, можно использовать солидол, литол и пр.
3. Установить пыльник подшипника.
4. Нанести смазку на полуось по всей длине — в таком виде на неё будет проще посадить подшипник.
5. Надеть на полуось подшипник (пыльником к маслоотражателю).
6. Отрезком трубы и молотком установить подшипник на место. Один конец трубы упирается в торец внутренней обоймы, а по другому наносятся несильные удары молотком до тех пор, пока подшипник не сядет на своё место.

Замена сальника полуоси

Для замены сальника полуоси необходимо:

1. Отвёрткой поддеть корпус старого сальника и извлечь его из посадочного места.
2. Посадочное место сальника протереть чистой ветошью и смазать пластичной смазкой.
3. Установить новый сальник во фланец балки (обязательно пружиной в сторону балки).

Установка полуоси и проверка результата

Монтаж полуоси производится в обратном порядке. После установки колеса следует для проверки его повращать. Если люфт отсутствует, а колесо при вращении не издаёт никаких посторонних звуков, то всё сделано правильно. Замена второй полуоси осуществляется аналогично. По окончании работ рекомендуется проверить уровень смазки в картере заднего моста. Это особенно актуально, если старый сальник подтекал.

Видео: замена подшипника полуоси ВАЗ 2107

Таким образом, заменить подшипник полуоси ВАЗ 2107 можно и не прибегая к услугам автосервиса. Для этого потребуется около двух часов свободного времени, набор инструментов, включающий нестандартные приспособления, и пошаговое следование инструкциям специалистов.

Какой подшипник на полуоси ваз 2106

Ниже представлены данные по применяемости подшипников в разных узлах для VAZ 2106.

В таблице собраны все доступные узлы VAZ 2106 для которых применяются подшипники.

Для перехода на конкретный подшипник — можно воспользоватся поиском по сайту.

Поиск осуществляется по номеру изделия.

Важно: в таблице дополнительно указано полное название подшипника согласно нормативной документации ГОСТ или ISO.

Другие названия:

4-дверный седан ВАЗ 2106 также производился под наименованиями ВАЗ 1600 и Лада 1600.

Важно: Годы выпуска: 1976-2006.

Следующий или следущий , иметь в виду или иметь ввиду .
Русский язык просто — важный проект в телеграм. Учимся писать грамотно и красиво. Только практика.
Открыть в &nbsp

Место установки подшипника в технике.

Подшипник №
Маркировка подшипника

Маркировка (номер) подшипника согласно нормативного документа.

Тип
Тип подшипника

Название подшипника по нормативной документации.

Количество
Количество подшипников

Количество подшипников установленных в данном узле.

Предостережение: все данные взяты из нормативной документации. Не все производители придерживаются национальных стандартов, как следствие размеры подшипников в продаже могут незначительно отличатся от табличных данных.

Замена подшипников задних полуосей и снова о "качестве" запчастей.

Всем привет. Замена подшипников дело обычное и этого бортовика я даже бы не писал, но решил все-же выложить, чтобы в дальнейшем люди знали об этом и когда столкнутся с заменой подшипников, не покупали подобного "качества" запчасти и не тратили своего времени, нервов, финансов и не рисковали здоровьем в случае дтп по вине плохих деталей и нечестных на руку продавцов, у которых прибыль на первом месте, а на остальное им плевать, что может произойти с вами в дальнейшем. Немного предистории: где-то весной появился шум в авто, идущий сзади, снизу и как говорят — не так сложен ремонт, как его поиск) стук в основном проявлялся на небольшой скорости, на неровном дорожном покрытии, на небольших ямках и ухабах, на скорости звуков не было, сам звук был сильным, "металическим", осмотры снизу ничего не давали, все что может сзади шуметь было проверено и находилось в порядке. Крестовина, кардан, аммортизаторы и их крепления, тяги, глушитель были исключены из виновников. Оставалось только вывесить полностью задний мост и искать "виновника торжества" при включенном двигателе. Какое-то время до этого назревал вопрос о покупке хорошего гаражного подкатного домкрата, да все откладывался — повод был найден))выбор пал на Белавто 3т с подьемом 150-530мм

хороший домкрат для гаража, крепкий, с высоким подьемом, попользовавшись им уже на протяжении десяти месяцев, доволен что остановился именно на нем и цена с аннологичными не большая. Итак вывесив задний мост с помощью обновки, на тот момент, нашлась и причина — продольный люфт правой полуоси примерно на один см, вывод — сошло с места стопорное кольцо подшипника. После разбора и снятия полуосей, нашелся и виновник, полусухой подшипник, из-за недостатка смазки на нем даже сальники вздулись от температуры и присутвовал большой люфт.

Подшипник с левой стороны чувствовал себя немного лучше, смазки в нем было достаточно, но люфт уже присутствовал и в скором времени предстояла и его замена, поэтому лучше замену делать сразу одновременно и не тянуть до последнего. Один ремкомплект полуоси у меня был куплен уже давно и я на 100% знал что это оригинал и есть с чем сравнивать,

а вот на вторую сторону найти оригинальный комплект сейчас у нас уже бо-о-ольшие проблемы…обойдя все авто магазины в своем городе, не нашёл настоящего Автовазовского ремкомплекта, замена дело не 5ти минутное и ставить плохого качества и не надолго не было желания, решил заказывать на detali.zp.ua, заказывал у них уже давно, никогда к этому магазину притензий раньше не было. При заказе специально уточнил по поводу оригинальности подшипников и запорных колец, ответ был что это оригинал. После получения своего заказа сразу стало ясно, что это все подделки и нужно делать возврат, но в тот момент обсолютно небыло времени заниматься их сдачей назад, стройка в разгаре, без машины как без рук, поэтому пришлось ставить, хоть и знал что проходит все это не долго. Подшипники и запорные кольца были без какой либо заводской упаковки и сравнивая с оригинальными деталями, отличия как говориться видно невооруженным глазом. Запорные кольца это просто чтото.на фото "какчество" изготовления во всей красе.

При цене как за оригинал, в пять раз выше аналогичных колец, нам втюхивают без какой либо упаковки, кольца отвратного качества неизвестного изготовления, которые сходят со своего места уже через две недели, может чуть дольше продержаться. Даже самые дешёвые кольца идут в упаковках. Подшипники — тоже пришлось выкинуть, деньги на ветер, подделку выдают за оригинал и через две недели когда вышла полуось из-за кольца, люфт в "оригинале" был как в старых подшипниках проходивших лет 8-10, не помогла даже замена смазки перед установкой на 158.

Кто делает заказы в этом магазине имейте ввиду, последнее время они стали продавать очень много подделок (просто почитайте другие отзывы) завозить оригинальные детали стало для них дорого и проблематично, не верьте менеджерам с их стандартными отмазками — "чем вы определяете оригинальность, нужно устанавливать на специализированном сто, у нас оптовые поставки в больших ящиках без индивидуальной упаковки". У оригинальных подшипников пыльники отличаются по цвету, есть различие в шрифте на пыльниках

и главное отличие — это форма заклепок на сепараторе, у оригинала они крупнее и полукруглой формы, на китайских подделках они мельче и плоские по форме.

Еще одно большое отличие это смазка, в оригинале это литол желтого цвета, в подделках полностью прозрачная, как силиконовый герметик.

Вот на тему подделок есть даже видео на YouTube в нем тоже все подробно расказанно:

Два заказанных комплекта на левую сторону в итоге пришлось выкинуть и в специализированном магазине по подшипникам, подобрать по размерам подходящий подшипник, из того что было остановился на подшипнике NTN.

Установленный на правую сторону оригинальный рем комплект до сих пор ходит благополучно, причом справа на полуоси оказалась выработка и внутренняя обойма подшипника после установки плотно не села на ось и прокручивалась на ней. Раскажу как можно выйти из такого положения если нет под рукой новой полуоси, а машина нужна каждодневно. Никакое накернивание по кругу оси под подшипником не поможет в этом случае, есть старый совдеповский метод, нужно найти немного сплава баббита (можно спросить у мотористов) и залудить по кругу посадочное место под подшипник, используя большой медный паяльник, при помощи хлористого амония и паяльной кислоты,

только саму ось прогревать горелкой нужно совсем не много, главное хорошо прогревать паяльник. После остывания подшипник плотно садиться на своё место и эта ось еще очень долго может ходить до замены на новую. При установке новых сальников очень удобно использовать съемник втулок реактивных тяг, прикрутив его к длинному болту.

Выложу еще размеры съемников для снятия полуоси и подшипников, может кто захочет себе сделать,

Задний мост ВАЗ 2106: характеристики, неисправности и ремонт

Задний мост классических «Жигулей» является неотъемлемой частью автомобиля, без которой было бы невозможно его передвижение. Узел состоит из нескольких механизмов, к которым через карданную передачу передаётся крутящий момент от двигателя и коробки передач. Являясь владельцем ВАЗ 2106 необходимо знать о возможных неполадках заднего моста и уметь устранять их своими силами.

Задний мост ВАЗ 2106 — назначение

В конструкции автомобиля задний мост (ЗМ) играет важную роль. Посредством этого узла связываются друг с другом ведущие колёса, а также производится их крепление к кузову и передача на них крутящего момента. Узел состоит из нескольких отдельных элементов, которые со временем могут изнашиваться и требовать ремонта либо замены. Поэтому конструкцию заднего моста ВАЗ 2106, его неисправности и ремонт стоит рассмотреть детальнее.

Технические характеристики заднего моста

По своей конструкции и характеристикам ведущие мосты всех классических «Жигулей» одинаковы. Разница заключается лишь в передаточных числах главных пар.

Таблица: характеристики заднего моста «шестёрки»

Параметр	Показатель
Заводской каталожный номер	21062402010
Длина, мм	1400
Диаметр картера, мм	220
Диаметр «чулка», мм	100
Масса без колёс и масла, кг	52
Вид передачи	Гипоидная
Значение передаточного числа	3,9
Необходимый объём смазки в картере, см 3	1,3–1,5

Устройство заднего моста ВАЗ 2106

Конструкция «шестёрочного» ЗМ состоит из таких основных узлов, как чулок, редуктор и полуоси. Каждый из них является неотъемлемой частью, без которой невозможно нормальное функционирование рассматриваемого механизма.

Корпус

Корпус или чулок заднего моста представляет собой два штампованных кожуха в виде трубы, которые соединены между собой посредством сварки. С наружной стороны кожухов сваркой закреплены фланцы с проточенными посадочными местами под полуосевые подшипники и манжеты, которые препятствуют вытеканию смазки. Во фланцах есть 4 отверстия для болтов, фиксирующих тормозной щит, на котором крепится тормозной цилиндр с колодками. Также посредством этих болтов удерживается маслоотражательный элемент и пластина, которая обеспечивает фиксацию подшипника полуоси в чулке. В средней части корпуса есть уширение, которое является картером заднего редуктора. В картере есть отверстия для сапуна, а также для заливки и слива смазки. Непосредственно на чулке приварены кронштейны для крепления элементов задней подвески.

Редуктор

Основная функция заднего редуктора — уменьшение и передача крутящего момента от карданной передачи к колёсам задней оси. Конструктивно узел выполнен из корпуса, шестерён главной пары, коробки дифференциала с роликоподшипниками. Как раз от количества зубьев на коничке и планетарке зависит передаточное число узла. На ВАЗ 2106 число зубьев ведомой шестерни 43, а ведущей 11. Передаточное число определяется так: 43/11=3,9.

Полуоси

Основным назначением полуосей является передача преобразованного редуктором крутящего момента на колёса транспортного средства. С одной стороны полуось имеет шлицы, посредством которых она зацепляется с шестернями в редукторе, а с другой — расположен шариковый подшипник, обеспечивающий вращение механизма, и фланец для крепления барабана тормозов и заднего колеса.

Как проявляются неисправности моста

Задний мост ВАЗовской «шестёрки» наделён своими характерными неполадками, которые проявляются тем или иным образом.

Чрезмерный шум со стороны задних колёс

Причин появления большого шума со стороны колёс задней оси может быть не так много:

• ослабло крепление колеса. В этом случае необходимо проверить и подтянуть крепёж;
• поломка полуосевого подшипника. Подшипник полуоси со временем изнашивается, в результате чего появляется характерный шум. Полуось требуется осмотреть и заменить неисправный элемент.

Постоянный шум заднего моста во время движения

Несвойственные для нормальной работы ЗМ звуки в большинстве случаев указывают на появление неполадок. К основным причинам неисправностей относятся:

• деформация чулка. Если корпус деформирован, можно попытаться восстановить его, но лучше заменить на исправный;
• изгиб полуосей и чрезмерное биение. В этом случае деталь подлежит замене;
• повышенный износ на шлицах. Требуется осмотр шестерён и шлицев полуосей, а после замена повреждённых элементов;
• неправильно отрегулирован редуктор, износ или поломка шестерён либо подшипников. Необходима полная разборка, деффектовка и ремонт механизма;

Шум при разгоне машины

Появлению шумов при разгоне транспортного средства могут сопутствовать такие причины:

• изношенные или неверно отрегулированные подшипники дифференциала. Требуется демонтаж, осмотр и ремонт редуктора;
• неправильно выставлено зацепление между зубьями конической и планетарной шестерён. Проблема решается правильной регулировкой;
• износ полуосевых подшипников. Необходимо снятие неисправной полуоси и замена подшипника;
• мало смазки. Проблема устраняется таким же образом, как и при постоянных шумах.

Шум при ускорении и торможении мотором

Если шум со стороны ЗМ присутствует при разгоне и замедлении мотором, то причина возможна в следующем:

• чрезмерный износ либо повреждение подшипников хвостовика. Требуется разборка и диагностика редуктора;
• неправильная установка зацепления зубьев конической и планетарной шестерён. Устраняется путём проверки целостности деталей и установки правильного зазора.

Видео: выявление причины шумов в заднем мосту

Шумы на поворотах

Посторонние шумы могут проявляться не только при прямолинейном движении, но и при прохождении поворотов. Этому могут сопутствовать такие причины:

• затруднённое прокручивание сателлитов на оси. Требуется разборка, проверка исправности и замена элементов, состояние которых не позволяет использовать их и дальше;
• подклинивание полуосевых шестерён. Если шестерни и поверхности, с которыми они соприкасаются, имеют незначительные повреждения, то их зачищают наждачкой. В ином случае вышедшие из строя элементы необходимо заменить;
• неправильная установка зацепления шестерён дифференциала. Требуется диагностика и правильная регулировка зазора;
• поломка полуосевых подшипников. Неисправные элементы необходимо заменить.

Стук в начале движения

Если «шестёрочный» редуктор заднего моста (РЗМ) издаёт стук, как только авто начинает движение, то это может указывать на следующее:

• чрезмерный зазор между фланцем и коничкой. Требуется осмотр шлицевого соединения и замена изношенных деталей;
• увеличенный зазор между хвостовиком и планетаркой. Устраняется путём выставления зазора;
• повышенный износ места посадки под ось сателлитов. При такой поломке коробка подлежит замене;
• опустился крепёж штанг задней подвески. Требуется проверка и при необходимости подтяжка болтов.

Течь масла

Смазка из ЗМ может вытекать по следующим причинам:

• износ манжеты конической шестерни. При появлении течи со стороны хвостовика, сальник необходимо заменить;
• повреждение полуосевого сальника. Если на тормозных щитках появились следы смазки, то это свидетельствует об износе уплотнения полуоси, что требует его замены;
• ослабло крепление редуктора к чулку ЗМ либо повредилась прокладка. В такой ситуации необходимо подтянуть крепёж либо заменить уплотнитель.

Ремонт заднего моста

Выяснив, как проявляются неисправности заднего моста ВАЗ 2106, необходимо ознакомиться, каким образом их устранять. В зависимости от возникшей поломки может потребоваться как полная разборка моста, т. е. демонтаж полуосей и редуктора, так и частичная. Поэтому устранение каждой из возможных неисправностей рассмотрим по отдельности.

Замена сальника полуоси

Полуосевой сальник меняется довольно просто и требует минимального набора инструментов:

• домкрат;
• вороток;
• головка на 17;
• ударный съёмник;
• плоская отвёртка.

Манжетное уплотнение меняем в таком порядке:

1. Срываем болты крепления колеса с нужной стороны, поддомкрачиваем машину и полностью снимаем колесо.
2. Демонтируем барабаны тормозного механизма.

Видео: замена роликоподшипника полуоси «Жигулей»

Замена сальника хвостовика

Чтобы заменить манжету конички потребуется следующий перечень инструментов:

• торцовый ключ на 13 и на 17;
• головка на 24;
• вороток;
• динамометрический ключ;
• ёмкость для слива масла;
• шестигранник по размеру маслозаливной пробки;
• раздвижные пассатижи.

Замену сальника производим на эстакаде следующим образом:

1. Ставим авто на ручной тормоз.
2. Выкручиваем сливную пробку картера ЗМ и сливаем смазку в подготовленную ёмкость.

Из личного опыта могу сказать следующее: если масло из редуктора не «льётся рекой», а едва только появились признаки утечки, то не стоит спешить с заменой сальника. Между подшипниками ведущей шестерни конструкцией предусмотрена установка распорной втулки, которая во время заворачивания гайки хвостовика сжимается, обеспечивая необходимый преднатяг подшипников. При замене манжетного уплотнения, гайка отворачивается, а при её затяжке втулка уже не в состоянии выполнять свою функцию и по-хорошему её нужно заменить, но для этого требуется разобрать редуктор, чего практически никто не делает. В результате гайка конички со временем будет отпускаться, как бы её ни затягивали.

Таблица: параметры сальников заднего моста ВАЗ 2106

Параметр	Сальник
	Полуоси	Хвостовика
Внешний диаметр, мм	45	68
Внутренний диаметр, мм	30	35,8
Толщина, мм	8	12
Артикул	2101–2401034	2101–2402052–01

Замена прокладки редуктора

Течь смазки между РЗМ и чулком хоть и редко, но возникает. В этом случае потребуется демонтировать узел для замены уплотнителя. Для работы потребуются те же инструменты, что и при демонтаже полуоси. Дополнительно нужно подготовить головку на 12 и трещотку. Ремонт проводится следующим образом:

1. Сливаем масло с ЗМ.
2. Повторяем п. 1–5 по замене полуосевой манжеты, демонтируя полуоси с обеих сторон.
3. Разъединяем кардан и фланец РЗМ.
4. Головкой с воротком или трещоткой срываем и отворачиваем крепление редуктора к корпусу.

Замена подшипника полуоси

Процедура замены подшипника полуоси на «шестёрке» – мероприятие довольно трудоёмкое. Помимо самого шарикоподшипника и новой втулки потребуются следующие инструменты:

• вороток;
• головка на 17;
• молоток;
• плоская отвёртка;
• зубило;
• болгарка;
• паяльная лампа или газовая горелка.

Процесс замены подшипника состоит из следующих шагов:

1. Повторяем п. 1–5 по замене манжеты полуоси.
2. После того как полуось будет снята, зажимаем её в тисах.
3. При помощи болгарки разрезаем втулку.

Во время замены полуосевого подшипника, новый сальник необходимо установить даже в том случае, если до этого не было признаков течи масла.

В моей практике однажды был применён способ демонтажа подшипника посредством его нагрева газовой горелкой. После тщательного прогрева, полуось ударялась о землю или деревянный брус шлицевой стороной и подшипник сбивался. Однако при таком способе нужно быть аккуратным, поскольку в процессе нагрева подшипника также нагревается смазка внутри него. При попытке сбить деталь с полуоси, горячее смазывающее вещество легко может попасть на руки. Поэтому, демонтируя подшипник путём нагрева, следует предварительно вымыть его от смазки.

Ремонт редуктора

Ремонт РЗМ ВАЗ 2106 выполняют при замене главной пары, неисправностях подшипников хвостовика или шестерён дифференциала. В этом случае редуктор требуется демонтировать, разобрать и провести деффектовку с последующей заменой неисправных элементов, а после собрать и отрегулировать узел. Для разборки понадобится следующий перечень инструментов:

• набор гаечных ключей;
• молоток;
• съёмник подшипников.

Процедуру выполняем в таком порядке:

1. После демонтажа редуктора зажимаем его в тисках.
2. Ключом на 10 откручиваем крепление и снимаем фиксирующие скобы гаек обоих подшипников.

Без полной разборки редуктора выполнить деффектовку узла невозможно.

Проверка состояние элементов

Для оценки состояния деталей редуктора очищаем их от остатков масла, возможно, стружки. Элементы промываем в солярке или керосине, после чего внимательно осматриваем их:

главная пара не должна иметь следов сильного износа либо повреждённых зубьев. В противном случае обе шестерни необходимо заменить;

Талица: размеры подшипников заднего моста

Параметр	Подшипник
	Хвостовика передний	Хвостовика задний	Коробки дифференциала	Полуоси
Внешний диаметр, мм	67	73,03	62	72
Внутренний диаметр, мм	28	34,93	33	30
Толщина, мм	20,5	26,98	16	19
Артикул	2101–2402025	2101–2402041	2101–2403036	180306

Сборка и регулировка РЗМ

Правильная сборка и регулировка — наиболее ответственные этапы в процессе ремонта редуктора и в целом заднего моста. От этих процедур зависит корректная работа механизма и продолжительность его эксплуатации. Собираем узел следующим образом:

1. Наставкой насаживаем новые подшипники дифференциала.
2. Внутрь коробки ставим все составляющие, смазав их трансмиссионным маслом.
3. Перемещаем шестерни и вставляем ось сателлитов.
4. Проверяем осевой зазор каждой из шестерён. Если он превышает 0,1 мм, то подбираем более толстые шайбы. Если с помощью последних не удаётся устранить зазор, шестерни следует заменить.

Видео: ремонт заднего редуктора на «шестёрке»

Не так давно мне пришлось ремонтировать редуктор своими силами. В связи с тем, что специальных инструментов у меня нет, как, впрочем, и у многих владельцев «Жигулей», а покупать их для одноразовой процедуры будет стоить недёшево, регулировку пришлось проводить подручными инструментами. Установку правильного положения конической и планетарной шестерён я производил по пятну контакта. Регулировку взаимного положения шестерён я производил подбором шайб на коничке, а также посредством соответствующих гаек подшипников дифференциала смещал последний вместе с ведомой шестернёй в ту или иную сторону. Для определения пятна контакта я использовал обычную краску в аэрозоле, распыляя её на зубья планетарной шестерни. После её прокручивания на зубьях оставались пятна, соответствующие месту соприкосновения шестерён. Процедура хоть и требует больших временных затрат, но позволяет довольно точно выставить взаимное положение обеих шестерён. Зазор между ними я определял также без специальных инструментов: делал его минимальным, но при этом чтобы не было закусывание, т. е. зубья шестерён друг на друга попадать не должны.

Для понимания того, как регулировать шестерни по пятну контакта, следует обратиться к приведённому ниже изображению.

Масло в задний мост

На ВАЗ 2106 трение внутренних элементов заднего моста снижается посредством трансмиссионного масла класса GL5 вязкостью 85W-90. Объём вещества составляет 1,3 л. Подобных масел сегодня существует немало, но для «Жигулей» можно использовать менее дорогое, например, ТАД-17.

Менять смазку в заднем мосту рекомендуется через каждые 50 тыс. км. пробега.

Проверка уровня и доливка масла

Для проверки уровня смазки и доливки потребуется ключ на 17 и специальный шприц. Процедура состоит из таких шагов:

1. Автомобиль устанавливаем на ровную площадку.
2. Отворачиваем маслозаливную пробку и оцениваем пальцем уровень масла: он должен быть на уровне нижней кромки заливного отверстия.

Если масло требуется заменить, то попросту сливаем его в подходящую тару, давая хорошо стечь, а после заливаем новое в нужном объёме.

Задний мост ВАЗовской «шестёрки» является довольно надёжным узлом и не требует к себе много внимания. Необходимость ремонта если и возникает, то нечасто. Наиболее распространённые проблемы — течь сальников полуоси или хвостовика. Их замена проста и не вызывает вопросов. Более сложная процедура — замена подшипников полуоси или ремонт редуктора. Однако эти механизмы также можно отремонтировать в гаражных условиях, внимательно ознакомившись и следуя пошаговым инструкциям.

Проводим замену подшипника полуоси на автомобилях ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 своими силами

В ранее опубликованной статье «Пора заменить подшипник задней полуоси или…» был рассмотрен способ устранения стука в полуоси заднего моста в автомобилях ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 и в ней же говорилось, цитирую: «Хочу заметить зразу, что самостоятельно вы сможете снять или поменять полуось, а также устранить люфт подшипника в посадочном месте. А вот замена самого подшипника требует наличия специального инструмента и определенных навыков» К этому можно добавить, что во всех руководствах по ремонту и обслуживанию автомобиля ВАЗ 2101 и их модификациях Вы не сможете найти подробного описания способа замены подшипника полуоси своими руками. Вместо инструкции в этих руководствах Вы встретите только рекомендации, вроде: « замену подшипника полуоси необходимо проводить на специализированной СТО» или « самостоятельная замена запорного кольца и подшипника не рекомендуется». И, конечно же, все это верно. Но если Вы находитесь на этом сайте и читаете эти строки, значит, у Вас есть большое желание провести ремонт своими силами. И данная статья будет для Вас не только полезна, но и необходима. Так как весь процесс замены подшипника полуоси довольно сложен и трудоемок, и справиться с ним «быстро» не получится! Мне очень хотелось бы узнать, решились ли Вы провести ремонт полуоси, после прочтения статьи или оставили эту работу специалистам.

Подробно описывать процесс снятия колеса, барабана и полуоси в данной статье я не буду (информацию на эту тему Вы сможете получить, нажав на ссылку). Вкратце, только важные моменты:

Отпускаем трос ручника (необходимо для облегчения съема тормозного барабана). Сам тормозной барабан может «прикипеть» к полуоси и сбить его можно с помощью деревянной наставки (смотрим фото 1). Именно деревянной, так как при использовании металлической наставки можно повредить тормозной барабан .

Вытащить полуось, при отсутствии ударного съемника, можно при помощи снятого колеса. Прикручиваем колесо обратной стороной к полуоси (достаточно будет двух болтов) и резкими ударами выбиваем полуось.

На фотографиях 2 и 3 Вы сможете посмотреть примеры «убитого» подшипника и сальника полуоси. Далее, собираем необходимый инструмент и инвентарь для замены подшипника.

1. Молоток, зубило и очень хорошо, если у Вас будет болгарка.

2. Металлическая труба с внутренним диаметром 32 мм и длиной не менее 80 см.

3. Торцевая головка на «32».

4. 50-100 грамм моторного или трансмиссионного масла, подойдет и «отработка». Так же пригодится Литол-24.

5. Газовая или бензиновая горелка, в общем, думаем об источнике огня, на котором Вам придется нагреть запорное кольцо. Без пятого пункта обойтись никак не получится, так как запорное кольцо напрессовывается на полуось только после нагрева.

Снимаем запорное кольцо и подшипник:

При помощи зубила рубим запорное кольцо (фото 4) или, при наличии болгарки, срезаем часть кольца (фото 5). Надрезать кольцо желательно, так как показано на фотографии. И полуось останется целой и ослабленное кольцо легко можно будет сбить.

Когда запорное кольцо снято, можно попробовать снять подшипник, способом показаным на фото 6. Если же так подшипник сбить не получилось, то придется опять брать в руки болгарку и с ее помощью удалять подшипник (не забываем о защитных очках): с двух сторон разрезаем внешнее кольцо подшипника, шарики и сепаратор после этого удаляются без проблем, после чего делаем неглубокие надрезы (резать до конца опасно, т.к. можно повредить полуось) с двух сторон на внутреннем кольце подшипника и используя зубило, наносим удары в разрезы и раскалываем кольцо. Готово. Задача выполнена. Главное, повторюсь, не забывается о защите глаз, как при работе с болгаркой, так и с зубилом.

После снятия подшипника, удаляем с полуоси следы грязи и масла.

Устанавливаем подшипник и запорное кольцо:

Перед установкой подшипника необходимо аккуратно снять с него пыльник и проверить наличие смазки (часто недобросовестные производители оставляют подшипники без смазки). При необходимости смазать подшипник литолом (фото 7).

С помощью заранее приготовленной металлической трубы, запрессовываем подшипник на полуось (фото 8).

И приступаем к нагреву запорного кольца (фото 9), в моем случае — это бензиновый примус. Нагреваем кольцо до ровного пепельного цвета (стараемся не перегреть), пассатижами берем и надеваем на полуось (увеличенная часть кольца смотрит вверх). С помощью трубы сажаем кольцо вплотную к подшипнику и быстро охлаждаем маслом (фото 10), если этого не сделать, то пыльник подшипника может деформироваться от нагрева. И прийти в негодность. А подшипник без пыльника — это деньги на ветер!

Пока полуось «остывает», проводим замену сальника. С помощью монтировки выталкиваем сальник из посадочного гнезда (фото 11). Установить сальник можно при помощи молотка и торцевой головки на «32» (на фото 12 я использую специальную оправку). Полуось остыла и сальник на месте, значить можно начинать сборку! Все, замена подшипника полуоси на автомобиле ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 прошла успешно!

Если после прочтения статьи у Вас остались или появились вопросы, возможно у Вас что-то не получилось или наоборот все отлично вышло, не стесняйтесь, пишите, спрашивайте. Постараюсь ответить как можно быстрее.

Бывают случаи когда полуось вытащить из заднего моста не получается. Прикипел или заржавел подшипник в посадочном месте. И для того чтоб ее выбить можно использовать снятое колесо (об этом способе я уже писал выше), но если и этот вариант Вам не подошел, то тогда остается последний и самый верный способ — ударный съемник полуоси! Смотри рисунок ниже:

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Комментарии

Показано комментариев: 10.
Всего: 72.

Здравствуйте! Требуется подсказка! Как извлеч наружную обойму подшипника из чулка заднего моста жигулей? Подшипник рассыпался..

В разделе Вопрос-Ответ уже задавали подобный вопрос — Как достать внешнюю обойму подшипника полуоси? Прошу ознакомиться.

Здравствуйте! Подскажите пожалуйста есть ли разница в установке запорного кольца (какой стороной к подшипнику), так как поставил широкой стороной к подшипнику?

А что будет, если при установке запорного кольца я его не грел, а так забил?

Ivan

24 апр. 2017 21:26

#

Ничего хорошего не будет. Так как это не правильная установка и кольцо не сможет выполнять свою функцию. А если запорное кольцо будет слабо зафиксировано на полуоси, то в определённый момент полуось простое вылезет из чулка заднего моста. Что в свою очередь может создать аварийную ситуацию на дороге. Плюс, к этому автомобиль будет обездвижен. Придётся вызывать эвакуатор или ремонтировать машину на дороге. И то, и другое повлечёт за собой ощутимые финансовые затраты, потерю времени, сил и нервов. Поэтому к такой невзрачной детали как запорного (замочное) кольцо полуоси заднего моста следует относиться очень внимательно. Иначе неприятных сюрпризов не избежать.

Размер подшипника полуоси ВАЗ 2101-2107 72*30*18 (ВА 6306) допуск 0,060мм.

Руслан17: Здравствуйте, хотел поменять сальник на ваз 21011, подшипник надо снимать? И какое масло лить можно кроме тад17? Спасибо.

Для замены сальника полуоси, необходимо снять полуось. Как снять полуось, демонтировать старый сальник и установить новый Вы можете узнать прочитав текст материала (смотрим выше).
По маслу. В редуктор заднего моста автомобилей Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 рекомендуется заливать трансмиссионное масло 75W90 или 80W90 GL-5.

22 авг. 2015 05:16

#

Здравствуйте, хотел поменять сальник на ваз 21011, подшипник надо снимать? И какое масло лить можно кроме тад17? Спасибо.

оксана: Подскажите пожалуйста размер подшипника полуоси на ВАЗ 2106?

Без проблем))) Размер подшипника полуоси заднего моста автомобилей Ваз 2101-2107 — наружный диаметр 72 мм, внутренний 30 мм, ширина 19 мм [72*30*19).

24 июля 2015 14:14

#

Подскажите пожалуйста размер подшипника полуоси на ВАЗ 2106?

Talib3216: Ребята помогите. поменял подшипники на полу осях всё сделал как надо, но всё равно остался люфт что делать? не могу не что придумать как его убрать(

да верно все дело в посадочном месте наружной обоймы подшипника, выход: новый подшипник опаять оловом (не припоем а оловом ) паяеться просто промазать поверхность кислотой т.к. канифоль тут не поможет , и широким паяльником(топорик) нанести олово после подшипник будет сидет очень плотно, удачи на дорогах

21 февр. 2014 15:26

#

купил газовую горелку за 12$. прогрел запорное кольцо докрасна,минут за 5-7(не более 10). кольцо влетело прям до подшипника, даже просаживать не пришлось, хотя проверял на холодную, не садилось.
