Хендай акцент как снять магнитолу

Замена магнитолы

Начало доработок авто положено. Вот наконец-то поменял магнитолу. Взамен старенькой JVC поставил Pioneer.

Собственно коробка Сама магнитола

Приступаем с снятию старой магнитолы

Вылезать она упорно не хотела, даже немного погнулись железки, которыми нужно ее вытаскивать. Ставилась видимо на века. Пришлось прибегнуть к помощи отвертки, и все получилось.

Далее путем нехитрых манипуляций подключаем проводку от новой.

Подключаем и вставляем новую. В старую рамку она без проблем влезла, однако пластиковая рамка надеваться не захотела, пришлось и рамку поменять.

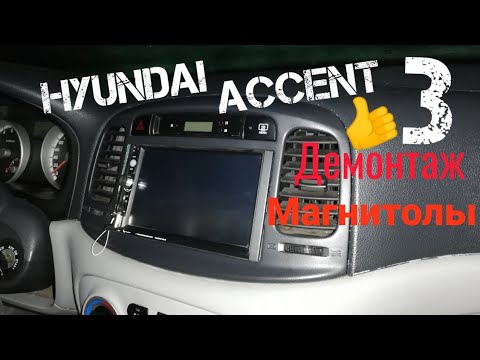

Как снять панель под магнитолу на Хундай Акцент 2008 года

Как снять панель под магнитолу на Hyundai Accent 2008 года

Замена магнитолы или проводка новой аудиосистемы может потребовать снятия панели под магнитолу на вашем автомобиле Hyundai Accent 2008 года. В этой статье я расскажу вам, как выполнить эту процедуру шаг за шагом.

Шаг 1: Отключите аккумулятор

Перед началом любых работ с электрическими компонентами автомобиля необходимо отключить аккумулятор. Это предотвратит возможность случайного короткого замыкания и повреждения электрической системы вашего автомобиля. Убедитесь, что вы имеете правильный код безопасности для активации вашей магнитолы после снятия панели.

Шаг 2: Удалите рулевой колесо

Перед тем как начать снимать панель, рекомендуется снять рулевое колесо. Для этого заблокируйте штурвал, чтобы предотвратить его случайное вращение. Затем снимите болты или гайки, крепящие колесо к рулевой колонке. Аккуратно снимите рулевое колесо с рулевой колонки и установите его в безопасном месте.

Шаг 3: Удалите воздушные дефлекторы и панель приборов

После снятия рулевого колеса вам потребуется снять воздушные дефлекторы, которые находятся над панелью приборов. Они могут иметь крепления или винты, которые нужно аккуратно открутить. После этого снимите воздушные дефлекторы и установите их в безопасном месте.

Следующим шагом будет снятие самой панели приборов. Найдите все винты, фиксирующие панель, и аккуратно их отверните. Возможно, понадобится использовать отвертку или ключ для отворачивания винтов. После того, как все винты удалены, аккуратно отсоедините панель приборов и установите ее в безопасном месте.

Шаг 4: Снимите панель под магнитолу

Теперь, когда панель приборов удалена, вы можете приступить к снятию панели под магнитолу. Обычно она крепится с помощью зажимов или винтов. Внимательно осмотрите панель, чтобы найти все крепления и аккуратно их отсоедините или отверните. При необходимости используйте плоскую отвертку или подходящий ключ.

После того, как панель под магнитолу снята, необходимо отсоединить все провода, соединенные с магнитолой. Возможно, потребуется использовать специальный инструмент для отсоединения проводов. Будьте осторожны и следите за правильным подключением проводов при установке новой магнитолы.

Шаг 5: Установка новой магнитолы и сборка

После снятия панели под магнитолу вы можете установить новую магнитолу или провести проводку новой аудиосистемы, если это необходимо. При установке новой магнитолы следуйте инструкциям производителя и обратно последовательности шагов, описанных в статье, чтобы собрать панель в обратной последовательности.

Если вы проводите проводку новой аудиосистемы, убедитесь, что провода безопасно закреплены и защищены от возможных повреждений. Проверьте связи и убедитесь, что новая система работает без проблем.

Заключение

Снятие панели под магнитолу на автомобиле Hyundai Accent 2008 года может показаться сложной задачей, но при тщательном и аккуратном выполнении этого процесса можно успешно выполнить необходимые работы. Учитывайте индивидуальные особенности вашего автомобиля и следуйте инструкциям владельца, чтобы снизить возможные риски повреждения автомобиля. Если вы не уверены в своих навыках или опыте, лучше обратиться к профессионалам и доверить им данную задачу.

Демонтаж магнитолы Хендай Акцент

Не так сложен демонтаж, как его описывают. Имея 15 минут свободного времени и желание расстаться со старой техникой Вы можете самостоятельно достать магнитолу. Конечно, бывают ситуации, когда и профессионалам требуется для этого больше времени, но мы будем говорить о стандартной схеме.

Очередность операций — просто вариант

1. Выньте пепельницу.
2. Открутите 2 винтика, тогда ослабится нижняя часть панели.
3. Сверху центральная панель держится на крепежных защелках — их нужно открыть.

Осторожно! Не пытайтесь полностью достать всю панель, т.к. этому будет препятствовать проводка.

Если доступ к 4 винтикам закрыт, то следуйте рекомендациям ниже.

Демонтаж центральной панели:

• отключите провод переменного тока контрольный (используя держатель пластмассовый, который для этого предназначен);
• снимите металлический зажим, который его держит;
• бардачок откройте и потяните за боковые держатели (они резиновые). Свободно висящий бардачок откроет доступ к одному из кабелей;
• отключите его;
• вытащите панель и при необходимости продолжайте отсоединять остальные элементы проводки;
• вытащите радио

Проще всего осуществить замену на оригинальную акустику Hyundai Accent — не нужно будет менять провод на ISO. Впрочем, последний вариант подходит для большинства магнитол, т.ч. это значительно расширит возможный перечень акустики для установки.

Хендай акцент как снять магнитолу

Начало доработок авто положено. Вот наконец-то поменял магнитолу. Взамен старенькой JVC поставил Pioneer.

Приступаем с снятию старой магнитолы

Вылезать она упорно не хотела, даже немного погнулись железки, которыми нужно ее вытаскивать. Ставилась видимо на века. Пришлось прибегнуть к помощи отвертки, и все получилось.

Далее путем нехитрых манипуляций подключаем проводку от новой.

Подключаем и вставляем новую. В старую рамку она без проблем влезла, однако пластиковая рамка надеваться не захотела, пришлось и рамку поменять.

Как правильно снять магнитолу без специальных ключей

С проблемой снятия магнитолы в машине сталкивается немало автомобилистов. Одни не могут вытащить штатный аппарат, установленный на заводе, другим музыка досталась в наследство вместе с авто, третьи банально потеряли специальные ключи. Причин демонтажа тоже хватает — от ремонта проводки до покупки новой стереосистемы. Отсюда возник спрос на информацию, как и с помощью чего можно аккуратно вынуть автомагнитолу, не повредив пластик передней панели. И хотя операция примитивно проста и спокойно выполняется подручными средствами, в ней есть подводные камни, о которых необходимо знать.

Разновидности креплений магнитол

Чтобы выбрать способ снятия автомобильного проигрывателя, нужно понять, каким образом он фиксируется внутри панели. Существуют следующие виды креплений:

• на 2 боковых фиксаторах;
• на 4 защёлках, расположенных сбоку и сверху корпуса;
• прикручены саморезами либо винтами к кронштейнам.

Пример крепления штатного головного устройства

Примечание. Последний способ фиксации характерен для штатных аппаратов, каковыми автомобиль комплектует завод — изготовитель.

Защёлка на монтажной рамке

Принцип крепления на защёлках (фиксаторах) состоит в том, что корпус магнитолы заключён в металлическую монтажную рамку, а не встроен в нишу панели напрямую. Эта промежуточная деталь, имеющая специальные лепестки с выступами или пазами (зависит от бренда и модели аппарата), надёжно закрепляется в нише. Корпус проигрывателя снабжён ответными защёлками, входящими в зацепление, когда проигрыватель вставляется в гнездо.

Ответная часть защёлки на корпусе

Для разблокировки фиксаторов и снятия автомагнитолы используются ключи разнообразной формы, поставляемые производителем в комплекте с музыкой для машины. Они-то и теряются за годы эксплуатации авто, поскольку применяются крайне редко. Как правило, ключ представляет собой фигурную полоску металла либо ручку, вставляемую в 2 пары отверстий, размещённых на передней панели аппарата.

Так выглядит большинство ключей для снятия автомагнитолы

Крепления штатных магнитол чаще всего выполнены на болтах, прикрученных к кронштейнам и прячущихся под лицевой пластиковой панелью. Здесь не обойтись без минимального комплекта инструментов для демонтажа этой панели и раскручивания крепёжных винтов или болтов.

Ключ в виде ручки для разблокировки 4 защёлок

Справка. Все перечисленные премудрости со скрытыми фиксаторами и спецключами придуманы производителями с одной целью: максимально затруднить кражу автомагнитолы при взломе автомобиля ворами.

Местонахождение проёмов для ключей

Снятие аппарата согласно инструкции

Алгоритм снятия магнитолы при наличии ключей прост до безобразия. Её стоит рассмотреть для того, чтобы понимать, как действовать при их потере. Порядок следующий:

1. Снимите переднюю панель проигрывателя и декоративное пластиковое обрамление, подцепив его при необходимости плоской отвёрткой.
2. Вставьте первый ключ в щель между корпусом и монтажной рамкой, находящуюся на торце. При этом вы должны ощутить лёгкое сопротивление, когда инструмент отгибает защёлку.
3. Повторите то же действие со вторым ключом.
4. Возьмите магнитолу руками за выступающие части по бокам корпуса и аккуратно извлеките из ниши.

Для извлечения магнитолы используется 2 ключа

Совет. Больших усилий прикладывать не нужно, аппарат должен выниматься довольно легко. В конце действуйте осторожно, чтобы лишний раз не дёргать провода и не нарушить контакт.

Спецключи нужно вставить в боковые проёмы

Когда магнитола снабжена четырьмя защёлками, доступ к ним осуществляется через 2 пары круглых отверстий. В них необходимо вставить 2 П-образных ключа и вытянуть за корпус, как описано выше.

С помощью ключей музыкальный центр легко вынимается

Как извлечь проигрыватель — видеоинструкция

Как вытащить магнитолу без ключей?

Если стандартные ключи утеряны, нужно изготовить самодельные, ориентируясь на форму щелей. Чтобы их увидеть, удалите съёмную панель аппарата и пластиковое обрамление. Вот список подручных средств, с чьей помощью владельцы различных автомобилей умудряются разблокировать фиксаторы:

• тонкие стальные полосы шириной 6—15 мм;
• канцелярские ножи;
• пластиковые хомутики для электропроводки;
• гвоздики и ровную проволоку — для круглых отверстий;
• тонкие отвёртки и прочие подобные предметы, подходящие по форме щелей.

Такие стальные полосы можно использовать вместо ключей

Справка. Во многих магнитолах монтажные щели видны снаружи, поэтому убирать переднюю панель и пластмассовую рамочку не нужно.

Первым делом снимается лицевая панель магнитолы

Чтобы вытащить автомагнитолу, воспользуйтесь тем же алгоритмом:

1. Вставьте в технологический проём сначала одну, а потом вторую полосу из тонкого металла (или канцелярский нож, тонкую отвёртку). Почувствуйте, что каждая защёлка разблокировалась.
2. Если проигрыватель держится на 4 фиксаторах, вставьте четыре инструмента.
3. Не спеша выньте магнитолу из ниши одновременно с импровизированными ключами.

Полосы нужно вставить в боковые щели

Совет. Когда для открывания защёлок вы пользуетесь стальными полосками, обязательно наденьте матерчатые перчатки, дабы не порезать руки об острые края.

Музыкальный центр вынимается вместе с полосками

Видео по снятию автомагнитолы без ключей

Демонтаж штатного музыкального центра

Зачастую штатные головные устройства (они же — магнитолы) снимаются способом, описанным выше, поскольку крепятся на 2 либо 4 фиксатора. Например, заводской проигрыватель на автомобиле Лада Приора держится на двух защёлках, а чтобы их разблокировать, тонкие стальные полосы надо вставить между парами кнопок переключения радиоканалов «2» — «3» и «5» — «6».

Совет. Прежде чем приступать к разборке заводской магнитолы, разузнайте о способе её крепления, чтобы не тыкать железки наугад в том случае, если вы не обнаружите технологические проёмы.

В Приоре полосы надо вставлять между кнопками

Для снятия автомагнитол, прикрученных винтами, нужно приготовить простой комплект инструментов:

• тонкую плоскую отвёртку или нож;
• отвёртку под крестообразный шлиц;
• набор головок малых размеров (от 6 до 10 мм).

При таком варианте крепления заводской проигрыватель нужно откручивать головками

На различных марках авто штатные проигрыватели могут крепиться по-разному, но принцип примерно одинаков: аппарат прикручен к кронштейнам, которые закрыты снаружи пластиковой облицовкой. В качестве примера предлагается рассмотреть снятие магнитолы на корейском автомобиле Hyundai Solaris, выполняемое в следующем порядке:

1. Подденьте плоской отвёрткой либо ножом нижний угол пластмассовой декоративной панели, обрамляющей музыкальный центр. Оттяните край и ухватитесь за него рукой.
2. Аккуратно потяните его на себя и высвободите первую защёлку, а потом двигайтесь по кругу и разблокируйте остальные.
3. Взявшись двумя руками за панель, снимите её и при необходимости отключите разъёмы, находящиеся в нижней части.
4. Выкрутите «крестовой» отвёрткой 4 винта крепления и вытащите магнитолу.

Заводская автомагнитола Hyundai Solaris

Совет. При демонтаже любого проигрывателя не торопитесь отключать аккумулятор от бортовой сети, поскольку аппарат через 10—15 мин. может заблокироваться и при следующем включении потребовать введения защитного кода, которого у вас нет.

Снятие штатного устройства на Hyundai Solaris — фото

Край панели поддевается ножом и приподнимается Краешек панели надо подцепить рукой Декоративная панель вынимается руками
Чтобы убрать панель в сторону, следует отсоединить разъёмы Проигрыватель держится на 4 винтах, которые надо открутить Когда винты откручены, аппарат легко вынимается

Проблемы раскодировки

Главный подводный камень описанной процедуры кроется в защитном коде, заложенном в памяти большинства магнитол. Суть в следующем: отсоединение музыкального центра от внешнего питания на 10—15 минут приведёт к тому, что при последующем включении автомагнитола затребует ввести защитный код (как правило, четырёхзначный), без которого она функционировать не будет.

Совет. Снятие аппарата с целью замены на новый не представляет проблемы, разве что вы планируете использовать старый проигрыватель на другой машине. В любом случае старайтесь не отключать аккумуляторную батарею на длительное время.

Аппарат запрашивает код после подключения к бортовой сети

Если карточка с кодом утеряна или отсутствует, вопрос можно решить несколькими способами:

• когда речь идёт о штатном аппарате, то за определённую плату код помогут найти в дилерском центре, продающим автомобили вашей марки;
• существуют фирмы и отдельные специалисты, занимающиеся этими проблемами;
• бесплатный путь — поиск кода посредством различных программ.

Местонахождение серийного номера

Вне зависимости от выбранного способа вам придётся извлечь магнитолу из гнезда, чтобы узнать серийный номер. Он нанесён вместе со штрих-кодом на бирке, наклеенной на боковой либо верхней части корпуса. Вытащив аппарат, перепишите эти цифры, после чего попытайтесь вычислить по ним пин-код с помощью различных онлайн-калькуляторов в интернете. Если таким методом определить нужный шифр не удалось, то снимайте музыкальный центр и несите его к специалистам в данной области и готовьтесь оплатить их услуги.

Важный момент. Если пин-код магнитолы вам неизвестен, то при самостоятельном поиске не вводите комбинации цифр больше 3 раз! Иначе устройство заблокируется, а в таком состоянии его раскодировка обойдётся значительно дороже.

Вопрос извлечения автомобильной магнитолы из гнезда не представляет большой сложности и не потребует много времени. А вот последствия могут стать неожиданными для неподготовленного автомобилиста. Отсюда последний совет: отыщите утерянный пин-код до отключения и снятия проигрывателя, дабы сэкономить своё время и нервы.

Замена штатной магнитолы

По умолчанию в моем Акценте была установлена штатная магнитола Soundmax, которая умела играть радио. CD, CD-R и CD-RW в форматах CD Digital Audio и MP3. Еще имела разъем AUX, который часто выручал.
Но звук этой штатной магнитолы Hyundai Accent всегда оставлял желать лучшего…
Подвернулся тут вариант приобрести магнитолу чуть поинтереснее, а именно HYUNDAI H-CMD4022.
В общем-то извлек "родную" и обнаружил, что нужно искать переходник Hyundai > ISO, штука не редкая, но в ближайшем магазине я его не нашел, поэтому решил переделать уже имеющийся и "болванку" от новой магнитолы.
Обо всем по порядку:
1) Каким-нибудь острым предметом извлекаем контакты из разъема Hyundai.

2) Соединяем контакты и провода переходника ISO

3) Сборку я производил по найденным в интернете схемам:

Распиновку новой магнитолы H-CMD4022 нашел в PDF инструкции

Собственно, вот что получилось после сопоставления:

Единственное, в ISO разъеме контакт A6 мне не пригодился, ему применения я не нашел.

После проверки все собрал-соединил и вуаля!
Замена штатной магнитолы Hyundai прошла успешно!
