Ремонт рулевой рейки ВАЗ-2108-3401015-10

Месяца три раздаётся откуда-то снизу спереди брякание. Подвеска поменяна полностью в ноябре-декабре 2015 года. На всякий случай проверил — всё закручено, резинки целые.
Думал-думал…Может ШРУС? Но он не брякает, а хрустит…причём хрустит больше в поворотах, а брякает у меня по прямой — либо на малой скорости на кочках, либо на хорошей дороге при разгоне (не всегда)…да и перебирал я их в мае.
Думал-думал…А может рейка? Подёргал за наконечники — вроде как стучит, но не сильно. Подтянул гайку картера рейки — руль стал туже, а проблема не решилась.
Решил — значит буду ремонтировать. Кстати, рулевое управление до этого не вызывало никаких вопросов и авто рулилось легко.
Закупился в магазине AvtoAll запчастями и приступил к процессу.

Этап 1. Снятие рулевой рейки.

Рейку я снимал вместе с рулевыми тягами и наконечниками, мне так проще, удобнее и быстрее.
Итак, сначала вынимаем шплинт гайки крепления шарового шарнира рулевого наконечника к поворотному рычагу, отворачиваем саму гайку и с помощью съемника выпрессовываем палец шарового шарнира рулевого наконечника из поворотного рычага стойки.
Далее отворачиваем по две гайки крепления опор рулевой рейки с обеих сторон.

С правой стороны доступ хороший, а вот слева со стороны арки колеса действовать неудобно. Поэтому, я соорудил такую приспособу

и действовал со стороны подкапотного пространства таким образом.

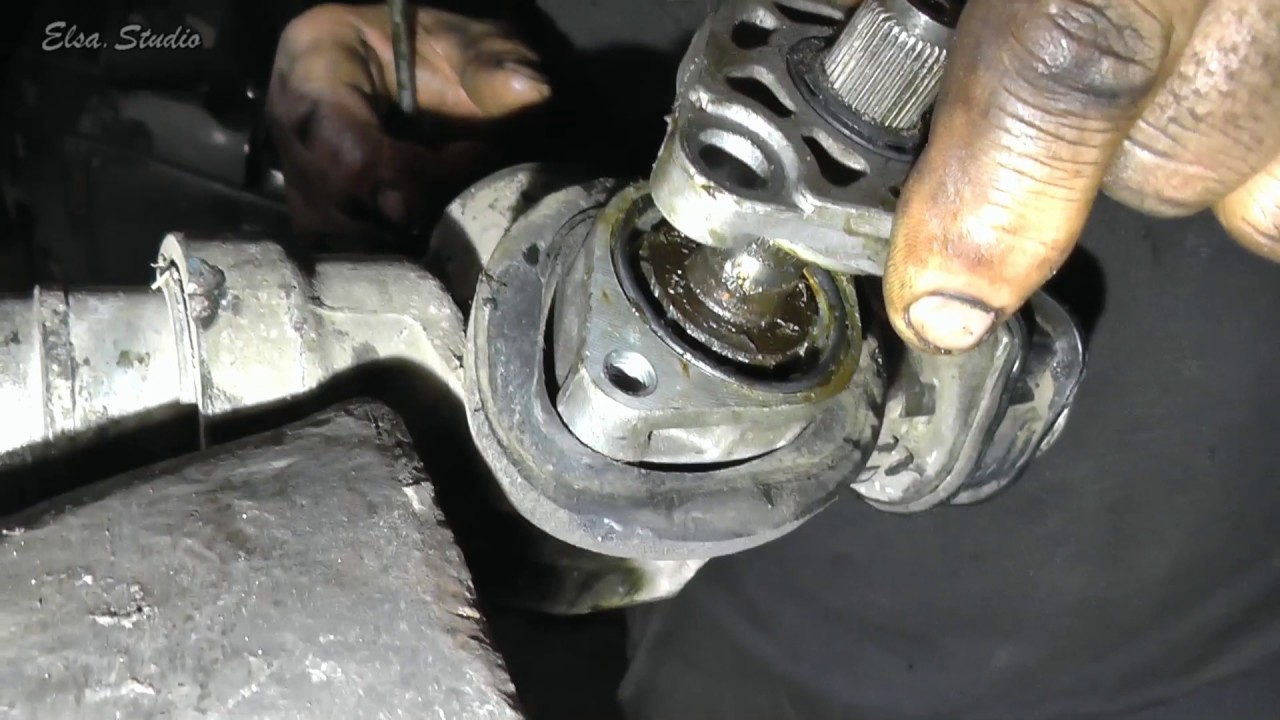

Далее отворачиваем стяжной болт фланца соединительной муфты вала рулевого управления и выводим из зацепления вал.

Извлекаем рейку со стороны правого колеса через проём рулевого наконечника.

Этап 2. Разборка рулевой рейки.

Откручиваем болты крепления обеих рулевых тяг к рулевому механизму, отогнув отверткой концы стопорной пластины и отсоединяем рулевые тяги.

Снимаем опоры рейки, защитный чехол и колпак-заглушку. Чехол оказался порванным в двух местах.

колпак рейки или по-другому заглушка тоже оказалась рваная

Видим, что смазка практически отсутствует, к тому же в рейке поселился мотылёк))

Далее разбираем рулевой механизм. Со стороны картера рейки

Со стороны вала рейки

Извлекаем кольца, выпрессовываем вал с подшипником, далее спрессовываем подшипник с вала

Этап 3. Сборка рулевой рейки.

Сборку производим в обратной последовательности. Внутрь корпуса от души набиваем смазку. Перед этим я очистил корпус рейки от остатков старой смазки и ржавчины.

внутри чистил этим ржа на рашпиле ржа в корпусе разные номера…какому верить? ))

Спустя два месяцев эксплуатации после ремонта рейка не стучит, люфт в допустимых пределах, рулится авто идеально.
Кстати, брякание так и не ушло. Есть предположение, что это как-то связано со стабилизатором — либо стойки, либо подушки стаба. Когда менял подвеску думал потом поставить стаб от Приоры и подушки со стойками стабилизатора оставил старые. Ну, значит смотреть буду.

Как разобрать рулевую рейку ВАЗ 21 10: пошаговая инструкция

Разборка рулевой рейки ВАЗ 21 10: подробное руководство

Приветствую всех автолюбителей! В данной статье я хотел бы подробно рассказать о том, как правильно разобрать рулевую рейку автомобиля ВАЗ 21 10. Здесь вы найдете пошаговую инструкцию с необходимыми советами и рекомендациями. Давайте начнем!

Подготовка и инструменты

Перед тем, как приступить к разборке рулевой рейки, необходимо убедиться, что у вас есть все необходимые инструменты. Вот список основных инструментов, которые могут понадобиться:

• Гаечный ключ или торцевой ключ;
• Отвертки различных размеров;
• Съемник рулевых тяг;
• Съемник шарнира рулевой трапеции;
• Набор ключей для снятия и установки гайки кардана.

Пошаговая инструкция

Теперь я перейду непосредственно к рассмотрению процесса разборки рулевой рейки ВАЗ 21 10.

1. В первую очередь, необходимо поднять переднюю часть автомобиля и установить его на стоек.
2. Снимите передние колеса с помощью гаечного или торцевого ключа.
3. Отсоедините наконечники рулевых тяг с помощью соответствующего съемника и отвертки. Обязательно пометьте их расположение, чтобы потом легче было собрать.
4. Уберите гайку кардана с помощью набора ключей. Обратите внимание на положение гайки, чтобы после снятия ее можно было вернуть в те же самые пазы при сборке.
5. Открутите хомуты и уберите резиновые части рулевой рейки. Они могут быть нагретыми, поэтому будьте осторожны.
6. С помощью отвертки отсоедините рулевой механизм от каркаса автомобиля.
7. Теперь можно разобрать саму рулевую рейку на ее составные части. Для этого отверните болты и аккуратно разделите рейку на части.
8. Осмотрите и очистите каждую часть рулевой рейки от грязи и пыли. При необходимости замените поврежденные детали новыми.

Вот и все! Рулевая рейка ВАЗ 21 10 разобрана. Перед сборкой обязательно проверьте состояние всех деталей и уберите найденные дефекты. Следуйте указаниям в обратном порядке для сборки рулевой рейки.

Надеюсь, данная статья помогла вам разобраться в процессе разборки рулевой рейки ВАЗ 21 10. Удачи вам в ремонте и обслуживании автомобиля!

Ремонт рулевой рейки ваз 2110 своими руками

Темой данной статьи является пошаговый ремонт рулевой рейки ВАЗ 2110. Часто причиной подобной неисправности служит езда по не очень ровной дороге с кочками и ямами. И ни одна неровность, с которой сталкивается авто не проходит бесследно.

Водитель может услышать стукающие звуки в передней части автомобиля. Звуки могут становиться более странными, навязчивыми и постоянными. Неопытный автомобилист затруднится с вердиктом, в чем же причина таких стуков, а вот человек с опытом в таких делах с уверенностью скажет, что проблема в устройстве рулевой рейки ВАЗ 2110.

Но, не стоит сразу, же спешить на станцию техобслуживания. Специалисты, скорее всего, порекомендуют вам сразу же, полностью заменить рулевую рейку. А это, в свою очередь, очень хорошо отразится на вашем кармане. Есть, вполне реальная возможность, справится с данной проблемой самостоятельно. Поданный ниже материал поможет вам цельно диагностировать и устранить проблему неисправности рулевой рейки ВАЗ 2110.

Правильная диагностика дефекта

Рулевая рейка, как и другие механизмы, рано или поздно может сломаться. И важно вовремя и правильно провести диагностику и определить в чем же именно заключается проблема.

Этот механизм, неизменно, присутствует во всех автомобилях. Просто иногда он оборудован гидро или электроусилителем.

Глухие стуки и удары зачастую отдаются в руль. Это может произойти, как при обычной езде или стоянке, так и при повороте рулевым колесом. В особенности, при повороте, звуки зачастую, усиливаются в несколько раз, что свидетельствует о явной проблеме.

Для правильной диагностики необходимо сделать следующее:

1. Взяться за рулевой вал, именно в той части, где он соединяется с рейкой.
2. Покачать резкими, но не слишком сильными рывками вверх-вниз. В случае, если звук повторится, значит нужна будет либо замена всей рейки, либо же ремонт самого корпуса рулевой рейки.
3. Но вполне возможно, что стук может быть из-за недостаточного количества смазки в подшипнике рулевой рейки. Нанести смазку на подшипник или заменить данную деталь.
4. Далее необходимо будет проверить на люфт втулку в рулевой рейке. А также, место состыковки рейки с рулевой шестерней.

Чтобы это сделать, нужно, под капотом, взяться за стык рулевых тяг и попробовать пошевелить рулевым валом.

К стукам может привести так же и недостаточная натяжка рулевых узлов. Эта проблема легко решается вручную или у специалиста без дополнительных затрат.

В случае если, после проведения данных манипуляций под капотом, стук отчетливо доноситься именно из рейки, тогда неисправность находится именно в этом механизме. Здесь уже вопрос стоит в том, чтобы менять рулевую рейку или ее ремонтировать.

Полная замена рулевого механизма, удовольствие не из дешевых, но этот вариант самый надежный. Так как, после замены рейки на новую, детали прослужат, при аккуратной эксплуатации, довольно долго.

Ремонт рулевой рейки ВАЗ 2110 на станции техобслуживания, будет хоть и дешевле, но тоже влетит в копеечку. И, кроме того, нет уверенности, что после ремонта рулевая рейка не сломается снова.

Причины возникновения стука рулевой рейки ваз 2110

Даже на пресловутых российских автомобилях. Которые могут ездить, не ломаясь, века, иногда возникает преждевременный стук.

Для этого есть несколько причин:

1. Неприятные звуки в рулевой рейке часто возникают из-за недостаточно хорошо закрученных болтов крепления. Даже если изначально они были правильно и хорошо закручены, то качество дорог, по которых вынуждены ездить автомобили, оставляет желать лучшего. Со временем, из-за езды по ямам и выбоинам болты раскручиваются сами по себе. Для устранения этой проблемы нужно всего-то затянуть покрепче болты.
2. Нередкой причиной подобной неисправности на машинах ВАЗ является опорная втулка, которая часто изнашивается. Это происходит по той причине, что такие втулки изготовляются из пластмассы, а она в свою очередь, не долговечна. Также из-за тряски во время езды, втулка немного расшатывается. Что приводит к ее свободному ходу и еще большему трению.
3. Намного большей проблемой является разрыв защитных чехлов рулевой рейки. Без должного ограждения на зубчатую поверхность рейки попадает пыль и грязь с дороги. И долго в таком загрязненном режиме рулевая рейка работать просто не сможет, оттого и появляется неприятный стук.
4. Разъедание деталей также может быть очень серьезной и затратной проблемой. Если на какой-то части рулевой рейки происходит коррозия, это требует немедленной замены. Но, во всяком случае, лучше потратится, но сохранить здоровье и жизнь в целости.
5. Также причиной стука может быть недобросовестное исполнение своих обязанностей работников завода, то есть заводской брак. Подобные случаи редкость, но не исключение. В данном случае, неприятный звук будет сразу в начале эксплуатации нового автомобиля. Если машина на гарантии, то изготовитель должен заменить или транспорт или непосредственно сломанную деталь.
6. Преждевременной поломке может послужить и материал рейки. Он, по большей части, мягкий и предназначен для езды по спокойным, ровным дорогам. А так, при сильной вибрации, слои металла, один за другим постепенно слазят с поверхности рейки. И это, как правило, приводит к износу опорной втулки, о которой говорилось ранее. Здесь есть два варианта решения проблемы – замена рейки или изготовить такую же рейку, но с более прочных металлов и материалов.

Как предотвратить поломку рулевой рейки

Есть несколько способов, чтобы замедлить износ и поломку рулевой рейки ВАЗ 2110, ведь это не просто дорогой в эксплуатации, но и очень важный механизм.

• Рекомендуется регулярно ездить на техосмотры и проверять важные узлы на своем авто.
• При обнаружении стука в рейке, разумнее всего, сразу отправится на СТО, для диагностики.
• Нужно бережно относиться к рулю (не делать резких рывков и поворотов без необходимости).
• Соблюдать аккуратный стиль езды и не перегружать авто багажом или пассажирами.

Пошаговый ремонт рулевой рейки ВАЗ 2110

Самое выгодное, по экономическим меркам, решение – это совершить ремонт рулевой рейки Ваз 2110 своими руками. Для этого, первым делом, нужно изучить устройство рулевой рейки ВАЗ 2110.

Для ремонта в продаже есть специальные комплекты. Они есть нескольких видов в зависимости от комплектации.

1. Простой набор, в него входит шайба, подшипник, гайка и втулками. Его цена около 250р.
2. Набор средней комплектации, туда ко всему прочему еще входят подшипники и валы. Цена этого комплекта порядка 500р.
3. Полный набор запчастей для ремонта рейки – ко всем остальным деталям, в него входит и сама рейка. Цена в районе 1000р.

Разборка с последующей заменой деталей рулевой рейки:

Из салона откручивается болт нижнего фланца эластичной муфты.

Ремонт рулевой рейки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Рулевая рейка – обязательный, незаменимый элемент рулевого управления автомобиля. Данное устройство преобразовывает усилия водителя, прикладываемые на рулевое колесо в салоне авто, обеспечивая поворот колес машины и соответственно изменение направления движения. Со временем она, как и любая деталь изнашивается, появляется неприятный стук, особенно слышный на поворотах и во время езды по неровной дороге. Данный стук, во-первых, раздражает, зато явно даёт понять: с автомобилем что-то не так. Не стоит игнорировать стук, ведь в один прекрасный день рейка может просто заклинить, и руль застопориться в одном положении, а спасти вас сможет только торможение и полная остановка.

Примечание!
Вам понадобятся следующие инструменты: специальный ключ-восьмигранник на 17 , зубило с молотком, тиски, набор всевозможных ключей (накидные, гаечные, ключи с накидными головками) и отвёрток, плоскогубцы.

Когда ремонтировать рейку?

Вообще рейку ремонтируют для замены её защитного чехла либо других деталей. Давайте разберемся с симптомами неисправности: рейка начала стучать на кочках и поворотах или же при повороте. Поставьте руль в прямом направлении движения и попробуйте руками взять за рейку и пошатать её. Беритесь в месте стыка рулевых тяг, указанном на фото стрелкой. Перед тем как это сделать, немного помотайте руль и доведите его до состояния, когда он будет легко вращаться.

Примечание!
Рейка портиться от множества вещей, но сильнее всего от езды по неровной дороге. В целом, от этого подвеска быстрее выходит из строя, поэтому по возможности избегайте неровностей и снижайте скорость на кочках и грунтовых дорогах .

Ремонт рейки на ВАЗ 2113-ВАЗ 2115

Разборка

1) Сначала необходимо снять рейку с машины, а с подробностями процесса рекомендуем ознакомиться в статье: «Замена рулевого механизма на ВАЗ».

Примечание!
Кстати, не торопитесь приступать к ремонту рейки, если вы только в первые услышали стук. Первые симптомы можно убрать её подтягиванием, в верхней ссылке на статью есть информация на эту тему.

2) Теперь с правой стороны снимите с конца рейки опору и распорное кольцо, как показано на первом фото. Затем плоскогубцами раскусите хомуты, удерживающие защитный чехол на месте (см. фото 2, данные хомуты одноразовые), после чего снимите чехол (фото 3) с рейки. С другой стороны (с конца) снимите ещё одну опору, теперь уже металлическую, и защитный колпачок. Данная операция показана на четвёртом фото.

3) Далее, отверните спец. ключом с восьмигранной головкой на 17 гайку упора рейки (фото 1) и извлеките её. Сразу же за гайкой находится пружинка (фото 3), снимите и уберите в сторонку её. Воспользовавшись отвёрткой, подцепите стопорное кольцо как показано на последнем фото.

4) Следом возьмите в руки рейку и постучите об дощечку. Стучите картером до тех пор, пока из внутренней части не выпадет упор, смотрите на фото 1. Затем снимите уплотнитель щитка передка (на фото 2) и отвёрткой снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

5) Переходите к снятию шестерни, идущей в сборе с подшипником. Необходимо вынуть её из картера, отвернув гайку крепления подшипника шестерни (фото 1), и после снимите её с вала (фото 2). Затем, взяв монтажную лопатку и использовав её как рычаг для гаечного ключа, ключом на 14 захватите лыску шестерни (фото 3) и, опираясь ключом об лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание!
Кстати, так просто отвернуть гайку крепления шестерни у вас не получиться, вам понадобиться специальный ключ с восьмигранной головкой на 24. Вместо него можно использовать головку с тем же размером (фото ниже).

6) Теперь выньте рулевую рейку из картера, просто наклонив картер – рейка сама выпадет (фото 1). Плоской отвёрткой подденьте опорную втулку и выньте её из картера (фото 2). Установите новую втулку на место старой, предварительно одев на неё новые демпфирующие кольца (фото 3). Во время установки следите, чтобы их тонкая часть находилась против разреза втулки. Ставим втулку на место (фото 4). Устанавливайте втулку очень аккуратно, смотрите, чтобы выступы не выпирали. Не забудьте разрезать и удалить остатки резиновых демпфирующих колец.

7) Снимите плоскогубцами стопорное кольцо с червяка (фото 1), а после специальным съёмником выпрессуйте шариковый подшипник, сняв его таким образом (фото 2). Дальше переходите к снятию игольчатого подшипника. Вам понадобится либо специальный съёмник, либо запаситесь подручными средствами: молотком и дрелью. Необходимый диаметр сверла у дрели -2 мм. В торце картера (фото 3) просверлите два отверстия, через которые вы будете выбивать подшипник. Вставьте в просверленные отверстия гвозди и, ударяя по ним молотком, извлеките игольчатый подшипник из картера (последняя фотография).

Сборка

Собирается механизм в обратном разборке порядке с учётом некоторых важных моментов:

• промойте внутреннюю часть картера рулевого механизма;
• зубья рейки хорошенько смажьте смазкой ФИОЛ-1 (смотрите фотографию ниже);
• этой же смазкой смажьте зубья у червяка (второе название – приводная шестерня, идёт в сборе с подшипником);
• смажьте оба подшипника;
• полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1;
• соберите механизм в обратной последовательности.

Дополнительный видеоролик

Ниже прикреплен видеоматериал по теме сегодняшней статьи, рекомендуем к ознакомлению:

Примечание!
В видео ниже человек объясняет, как устранить стук рейки своими силами и провести профилактику повторения неполадок.
