Замена лягушки стоп сигнала
Поездив пару месяцев на своём пУУХе, я вечером стал замечать что когда нажимаю тормоз, сзади свет стопаков не усиливается, причём ладно бы если бы лампочка перегорела, но их три, разом было бы чудо, прошуршав под педалью тормоза, как обычно на ощупь и методом тыка, была найдена лягуха, потрогав, погладив и пошевелив которую всё на короткое время заработало.
Доехав до дачи я понял что ехал вообще без стопаков и это не дело, там у местных автослесарей была заказана АMDшная лягуха за 780₽.
Причём заказав в Тульской обл.сказали приезжайте на след.день, когда в Москве, говорили 2-4 дня и цена была Х2.

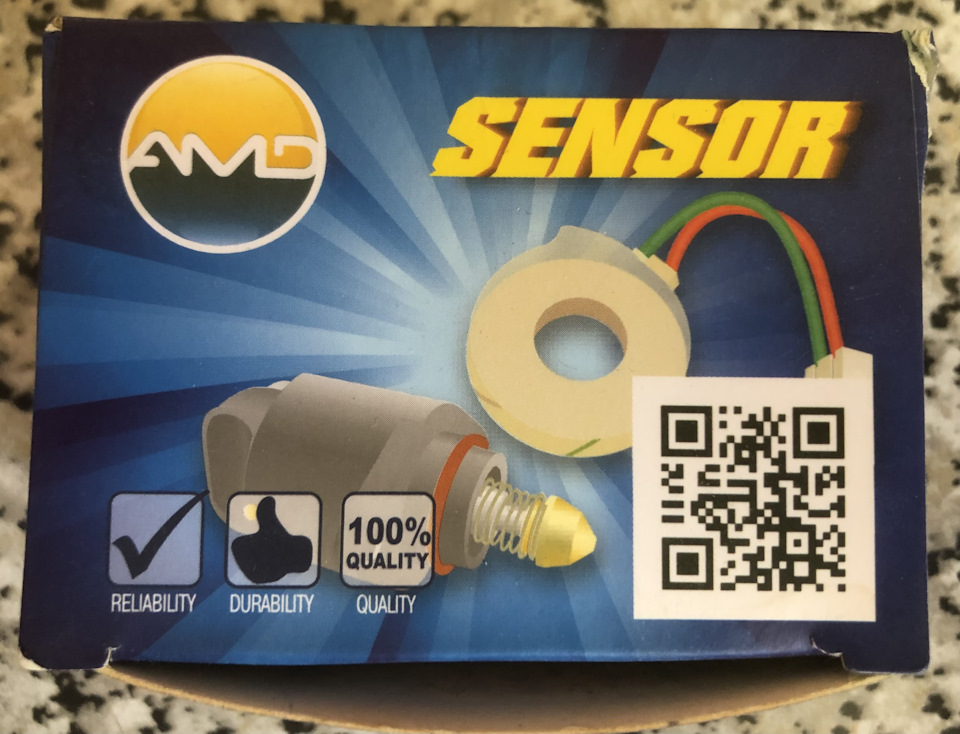

Получив данную запчасть нужно было её быстро установить и выдвигаться домой, без стопаков конечно же не очень то хотелось ехать.

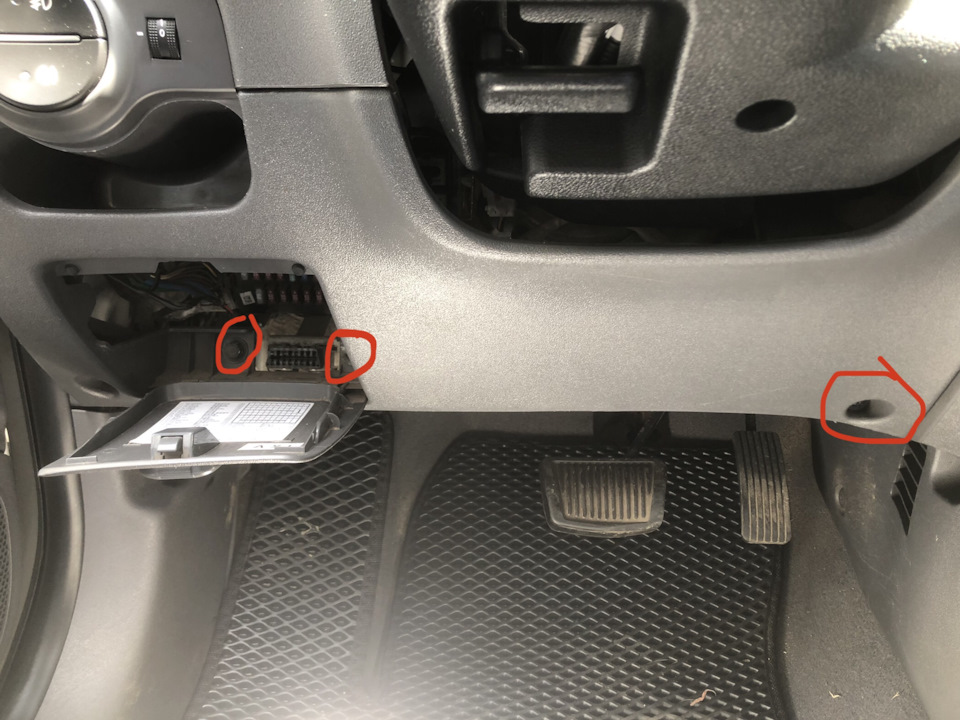

Места где те самые болты

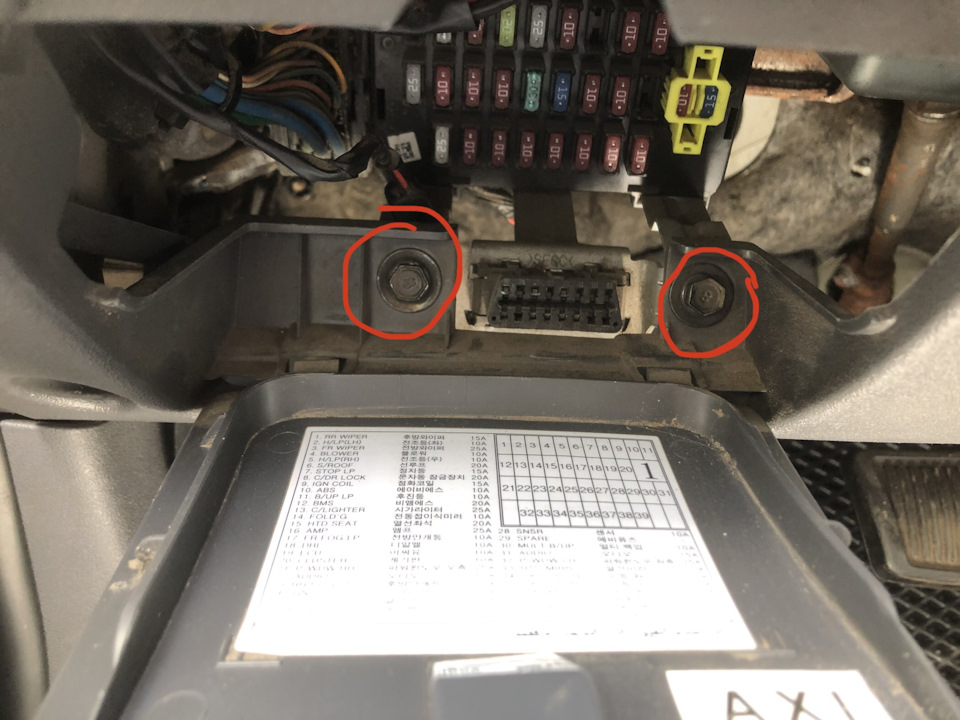

В итоге, снимаем нижний пластик под рулем, там нам нужна голова на 10, ключом там неудобно, один болт справа, внизу, два слева там где лючок под подключение компа к машине, его нужно открыть и сразу будет виден болт, далее всё на клипсах, аккуратно, но уверенно снимается нижний пластик(фото к сожалению нет, менял зимой, уже не найти), сняв пластик будет удобнее подобраться к старой лягухе и снять её, хотя слово удобнее тут такое себе)).
Удобнее)
На улице было -25 и торчать наполовину из машины было не очень жарко, да и боком туда лезть тоже не очень то что то видно, а так включил печку и всё видно и тепло)
P.S. Главное дверь до конца не закрывать в такой позе, иначе вы не выберитесь)))
Далее на лягухе гайка, по-моему на 8 или 10(точно уже не помню).
Снимаем старую, ставим новую, примерно так же и если это дневное время, то я вставлял в стоп сигнал на стекле белую бумажку и нажимал, смотрел когда загорается и настраивал под себя.

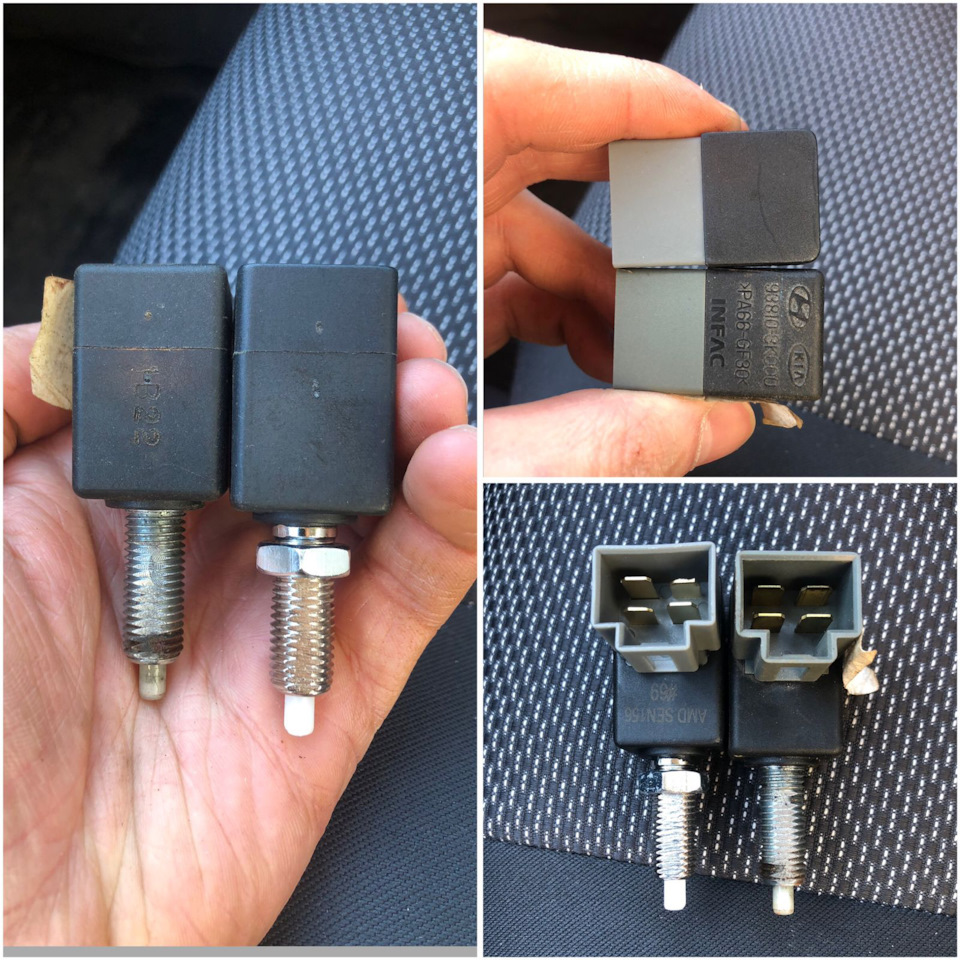

Ну и собственно старая/новая
Пообщавшись с местным электриком автосервиса(это два гаража в частном секторе)))), когда заказывали эту запчасть, разница между amd и оригом была существенная, на что он мне сказал что разницы нет, просто кнопка, что там, что там, по этому не парься и бери эту.
STAREXCLUB.RU
Добрый день форумчане.
Подскажите кто знает.
Перестали гореть стопы. Решил проверить лягушку (выключатель стоп сигнала).
Под рулевой колонкой пластиковая панель. Два самореза открутил, а панель не снимается.
Подскажите, кто знает, как демонтировать панель и получить доступ к выключателю.
P.S. С праздником всех.
Re: Не горят стопы. Как добраться до лягушки?
Сообщение: №2 baster » 09 май 2015, 10:09
Re: Не горят стопы. Как добраться до лягушки?
Сообщение: №3 RADIO » 10 май 2015, 07:22
Спасибо! Снял, починил.
Re: Не горят стопы. Как добраться до лягушки?
Сообщение: №4 alexej1973 » 11 июн 2015, 18:49
Re: Не горят стопы. Как добраться до лягушки?
Сообщение: №5 Сергей НУр » 25 июн 2015, 10:33
Всем привет!
Давно ничего такого не выкладывал, так как траблов небыло, а если появились давайте разбираться.
Напишу коротенечко, свою историю, и пред историю.
Раньше с переодичностью раз в 2-3 месяца загоралась лампочка VDC OFF. Встал, зажигание выключил, завёл, трабл пропал. голову не парил, мозг не забивал.
Два дня назад, ставлю на сигналку, сигналка мне в ответ в место одного пика, три раза пик-пик-пик. Обана, подумал я, наверно какая то дверь не до конца закрыта. Обошёл машину, все двери закрыты. Снимаю с сигналки ставлю на сигналку, снова пик-пик-пик, дай думаю посмотрю хлопушку, но я помню, что её то я не открывал. И о горят у меня фонарики стопики. Не понял, с чего то вдруг. всё выключено, ключ вынут, педаль подёргал — горят. Снимаю клемму, ставлю — горят. Подсоединяю секретнейший прибор ELM327, ошибок нет. Поразмыслив, понял, что то с лягушкой — квакушкой. Снял панельку, засунул шаловливую ручонку, снял разьём, поставил, оооо чудо, стопарики мои погасли. я щаслив как слон.
Всё работает и функционирует.
Вечером подъезжаю к дому, повернул ключь, а она у меня бац и заглохла, хотя должна минуту отработать турботаймером. Ну, подумал я, что наверно педаль тормоза не отпустил и повернул ключ, вот она и заглохла. Вышел из машины, клац на кнопочку. а она мне, так вааажно, пик-пик-пик, фонарики горят.
Баста карапузики, кончилися танцы, едрит мадрит и всё такое. вечер на смарку, запланированные дела в сторону, поехал в гараж, разбираться. Подумал, наверно, "царевна моя, которая в коробочке под педалькой", открутилась, сейчас быстренько поправлю и другие дела успею сделать.
Приехал, разобрал, засовываю шаловливые ручки, всёкрепко, ничего не открутилось.
Снял коробчёнку, где живёт моя лягушонка, кручу — верчу, понять хочу.
Разобрал, ничего там такого нет, три контакта, шток и пружинка.
Присмотревшис, вижу подгоревшие контакты, и не плохо так подгорели.
(извиняйте, фото подгоревших контактов не сделал Но по правому контакту видно, что после чистки осталась раковина)
Разобрал всю лягушку,
тело в одну кучку, лапки в другую.
Думаю, сейчас почищу, соберу, и будет мне счастье.
НО, не тут то было, как говорится, не с моим счастьем.
Ставлю на место, фонари не горят. Стучу по ней, никакого толку. Разбираю, собираю, ставлю результат ноль.
Снова разбираю, только корпус не ставлю на место, все контакты как на ладоне видны, что бы понять в чём дело.
Так всё работает, и фонари как надо горят и глушится нажимая на тормоз. Собираю в корпус, ставлю, не работает. И так весь вечер. Принцип действия понятен, при отпущеной педали тормоза, контакты разомкнуты, как только нажал на педаль, цепь замыкается и загораются стопы, а если повернул ключ в сторону выкл. то машина глохнет (это у кого установлена сигнализация). Всё вроде понятно, и работает в разобранном виде, НО почему же не хочет в собранном. стал уже пластинки контактов и так, и так поджимать, не хочет работать. Когда рассматривал уже под лупой, обратил внимание на шток, а точнее на те места, которыми размыкает контакты.
оказывается, что в добавок и эти места за 5 лет немного стёрлись.
Вот из всего этого и вытекает, что не надо заниматься она. мом, надо просто взять и заказать новую лягушку. Что я и сделал, цена вопроса 450 рублей.
Продублирую номер этой царевны.
Вывод:
почему же всё таки контакты подгорают?
Как я и в начале темы писАл, что на данный девайс, завязана и VDC, и сигналка (у кого установлена). В добавок, верхние части контактов стоят на тоненьких пластинах, если кто помнит, раньше на машинах были предохранители с биметалическими пластинами. Когда нагревается группа контактов, то не перегорает предохранитель, а просто пластина изгибается и контакты разъединялись. Остынет, нажмёшь кнопку и контакты снова сомкнуты. но современем такому предохранителю наставал конец, просто меняли на новый. Вот и тут такой же принцип. В добавок ещё и у штока подстёрлись усики.
Обратите внимание, что данный трабл в основном проявляется осенью и весной, когда на улице большая влажность, а эта лягушка находится как раз над воздуховодом от печки. Заводите холодную машину, нагревается печка, вот вам и конденсат. Токи проходят, искра прошла, контакт пригорел.
Так, что ребята, если у вас похожие проблемы, сразу меняйте эту царевну и будет вам счастье.
ЗЫ: Сейчас катаюсь без этой лягушки, стопы не горят, что бы какой нибудь чудак не въехал в зад, еогда притормаживаю, включаю габариты, типа стоп нажимаю
И сегодня с утра, завёл Гриню с автозапуска. Приехал на работу, вынул ключь, думаю что через минуту заглохнет. Опаньки, а она не глохгет. У меня же лягушки то нет, машина то заведена с автозапуска, а что бы снять с сигналки, нужно нажать на тормоз. Хорошо что инет под рукой был, нашёл как заглушить с сигналки (раньше этого не делал)
ЗЫ:ЗЫ: Если модераторы считают мою басню слишком большой, можно сократить.
ЗЫ:ЗЫ:ЗЫ: Да, забыл дополнить. Когда заводишь машину, лампочка VDC OFF не горит. Как только нажмёшь на тормоз, сразу загорается, и на кнопку вкл-выкл не реагирует. (Это без лягушки)
Выключатель сигнала торможения — снятие и установка, регулировка (датчик стоп-сигнала)
Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.
Отсоединить колодку жгута проводов от выключателя сигнала торможения.
Снять выключатель сигнала торможения, повернув его на четверть оборота против часовой стрелки.
Внимание. Неправильная регулировка выключателя сигнала торможения может вызвать преждевременный износ тормозных колодок, а также отклонения в работе электронной системы управления двигателем (ЭСУД).
Внимание. Для обеспечения нормальной работы выключателя сигнала торможения:
— не допускается извлекать из него подвижный зубчатый шток, при отсоединении штока от выключателя выключатель подлежит обязательной замене;
— не допускается производить регулировку вылета штока выключателя более трех раз, после трех неудачных попыток регулировки выключатель подлежит обязательной замене;
— после снятия выключателя или нарушении регулировки в процессе выполнения регламентных работ выключатель подлежит обязательной замене.
Перед установкой выключателя сигнала торможения необходимо отрегулировать вылет зубчатого штока.
1 — выключатель сигнала торможения;
2 — шток выключателя сигнала торможения;
X — регулировочный размер
Измерить вылет штока 2, рисунок 7-1, величина вылета должна соответствовать размеру X = 28 мм. При несоответствии осторожно вытянуть шток из выключателя 1 на указанную величину (линейка металлическая).
Убедиться что педаль тормоза надежно соединена с толкателем вакуумного усилителя. Рукой отжать педаль 1, рисунок 7-2, тормоза. Удерживая педаль тормоза в нажатом состоянии установить выключатель сигнала торможения в отверстие кронштейна 3 педального узла и закрепить, повернув его на четверть оборота по часовой стрелке. Осторожно вернуть педаль тормоза в исходное положение.
 |
| Рисунок 7-2 — Установка выключателя сигнала торможения: |
1 — педаль тормоза; 2 — шток выключателя сигнала торможения; 3 — кронштейн педального узла; 4 — выключатель сигнала торможения; 5 — втулка штока
При возврате педали тормоза происходит автоматическая регулировка вылета штока 2 выключателя сигнала торможения (шток утапливается в выключатель на необходимую величину, слышны характерные щелчки перехода зубчиков штока через фиксированные положения).
После возврата педали проверить выступание втулки 5 штока выключателя, выступание втулки за торец корпуса выключателя 4 не допускается, при выступании втулки необходимо повторить регулировку.
Окончательная регулировка выключателя сигнала торможения
1 — педаль тормоза;
2 — выключатель сигнала торможения;
3 — шток выключателя сигнала торможения;
4 — щуп толщиной 2 мм
Отжать рукой педаль тормоза.
Установить между штоком 3, рисунок 7-3, выключателя и педалью тормоза 1 щуп 4 толщиной 2 мм и осторожно вернуть педаль в исходное положение (щуп 2 мм).
Повторно отжать педаль и извлечь щуп.
Присоединить колодку жгута проводов к выключателю сигнала торможения.
Дополнение
Лампочки стоп-сигналов поздно загораются. Регулировка датчика
В общем ситуация такая:
Тут приметил, что лампы стопов загораются не при легком нажатии на педаль тормоза, а когда машина уже ощутимо тормозить начинает.
Лично мне это не удобно, особенно на трассе, когда сидящую на хвосте машину надо заставить поотстать или предупредить что скоро тормозить будешь.
Обычно для этого я слегка прижимал педаль тормоза, так чтобы лампы зажглись, но торможения еще не начиналось.
Попробую это исправить. В датчике на педали («лягушке») должен стоять элементарный храповик – им можно изменить регулировку. Сегодня попробую это сделать.
Собрал все удачные инструкции:
Сегодня победил этот датчик — упрямство, однако)
Датчик 253206170R (на Ларгусе, с белой задней частью) стоит вертикально
1. Чтобы его вытащить — поверните против часовой стрелки на 90 градусов.
2. Повернули и прижимая НЕ ВЫТАСКИВАЕМ!
3. Теперь отжимаем от педали тормоза шток на 2-3 мм. (создаем зазор).
4. Поворачиваем датчик вправо для фиксации.
Если он не поворачивается, то немного (буквально 0,5-1мм) "играем" штоком вперед-назад. Повернули? ОК!
теперь проверьте как загораются стопы. Не нравится? Повторите процедуру с самого начала, но увеличьте зазор еще (см.п.3)
иначе не отрегулировать.
Там очень хитрая система — в повернутом налево состоянии, при нажатии штока и последующем повороте в вертикальное рабочее состояние что-то ) внутри изменяется и только таким образом удалось отрегулировать это хитрый датчик.
Внутренности у него просто загадка механики
У меня другой датчик стоит((, похож на этот, но другой, с белой задней частью. написан номер 253206170R. Мой не регулируется, нет насечек на штоке(ножке), шток ходит свободно, о max положения до min, не фиксируется. Который на картинке, по-видимому тоже не регулируется, насечек на штоке нет, если только они не скрыты самим корпусом датчика. Ранее регулировал на Сандеро без, проблем, но там датчик с насечками на штоке
Мне для регулировки шаблоном послужила 10 рублевая монета.
Я пробовал использовать 10 рублёвую монету, но она у меня выскользнула во время процедуры и исчезла в недрах машины(куда-то под педали) и мне пришлось идти другим путём и подыскать пластину (уголок) пошире (уголок удобней). Мне кажется, можно использовать кусок линейки. На счёт шумки. Была такая беда,но сама собой решилась. Там есть клипса, которая держит эту шумку не у двери ,а с другой стороны (над педалью газа). Так вот я заметил, что Вообще ни одна клипса (у меня по крайней мере) толком ничего не держат. Её отсоединить и подход к датчику открыт. И действительно у меня самая максимальная + допы на 50000 руб, а перчатки и инструмент брать приходится.
Датчик сам регулируется, почитайте внимательно
В свое время мы битых 1.5 часа на сервисе вдвоем корячились, регулировали, не шло никак. Там да легко, когда разберешься, но.. если дело не пошло, то снимать датчик, он прост, но мудреный с первичной правильной установкой перед регулировкой, насколько помню. Если не так собрать , то регулироваться не будет. На заводе никто не смотрит, естественно как повезет
Как проверить лягушку стоп сигнала – почему и как найти причину
Выключатель стоп-сигнала, или как его еще называют «лягушка», находится с водительской стороны как раз в начале педали тормоза в непосредственной близости к рулевому валу. Именно эта деталь иногда бывает причиной несрабатывания стопаков. Ниже на фото показано наглядно ее местоположение:
Чтобы приступить к ее замене, необходимо первым делом отсоединить от этого выключателя все провода:
Теперь берем ключ на 19 и слегка ослабляем гайку, фиксирующую лягушку в одном положении:
Теперь наживаем одной рукой на педаль тормоза, а второй в это время откручиваем крепящую гайку, которая находится с самого края:
И после этого можно окончательно выкручивать выключатель стоп-сигнала ВАЗ 2106, и это можно сделать рукой, так как особых усилий прилагать не придется.
Окончательный результат снятия показан на фотографии ниже:
Цена ее составляет в магазине около 80 рублей. Замена осуществляется в обратном порядке и обязательно после установки отрегулируйте момент загорания стоп-сигналов.
Стоп-сигнал предназначен предупреждать водителей, едущих сзади о торможении. Он должен включаться, как только будет нажата педаль тормоза. Если стоп неисправен, это может стать причиной ДТП. В статье рассматривается стоп-сигнал, принцип работы, типичные неисправности, способы их устранения, дается инструкция по замене своими руками.
где находится выключатель, лягушка и повторитель
Стоп-сигнал предназначен предупреждать водителей, едущих сзади о торможении. Он должен включаться, как только будет нажата педаль тормоза. Если стоп неисправен, это может стать причиной ДТП. В статье рассматривается стоп-сигнал, принцип работы, типичные неисправности, способы их устранения, дается инструкция по замене своими руками.
Принцип работы стоп-сигнала
Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.
Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.
Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).
Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.
Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.
Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.
Схема устройства управления стопами
Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.
Возможные неисправности: признаки и причины
Если не горят стопы, причина может быть в следующем:
- плохие контакты;
- повреждение проводки, расположенной в гофре между дверью и кузовом;
- перегоревшие осветительные элементы.
Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.
В этой ситуации возможно:
- закоротили контакты габаритных огней и стопов;
- отсутствует масса на габаритах;
- неисправна двухконтактная лампа;
- цепь замкнулась, а размыкания не произошло.
Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.
Способы устранения поломки
Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).
В первую очередь следует проверить целостность и состояние проводки.
Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.
Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.
Замена выключателя тормозных сигналов
Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.
Замена повторителя стопов своими руками
Если ремонт повторителя нецелесообразен, его следует заменить.
Процесс замены представляет собой выполнение следующих шагов:
- С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
- Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
- На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
- Завершающим шагом будет проверка прибора на работоспособность.
Фотогалерея
Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.
В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично. Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет. Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.
Заключение
Чтобы обезопасить себя и других участников движения, необходимо следить за исправностью стоп-сигналов.
Если обнаружились какие-то неисправности, их срочно нужно устранить. Выполнить многие операции можно своими руками. Таким образом, можно сэкономить время и деньги на посещении станции техобслуживания. Но если нет опыта электротехнических работ, лучше довериться мастеру.
Видео «Замена стопа на Мерседесе»
В этом ролике демонстрируется, как заменить стоп-сигнал своими руками на примере Мерседеса (автор видео — Иван Покня).
Дополнительный стоп-сигнал – чтобы защититься от аварии
Установить дополнительный стоп-сигнал на своего «железного коня» сможет даже неопытный автомобилист, да и стоимость такого аксессуара вполне приемлема. Когда нужно прибегнуть к таким мерам, и как провести эту операцию – разберемся вместе.
Принцип работы стоп-сигнала
Светодиодный стоп-сигнал обычно имеет треугольную форму и крепится сзади автомобиля. По сути, он выполняет функцию туманной фары. Кроме того, некоторые приборы могут иллюминировать, когда вы включаете задний ход, повороты и аварийку. Приобретая фонарь надежного качества, вы избежите сверления заднего бампера, в комплекте идет универсальный кронштейн.
В основе диодных стоп-сигналов лежит микросхема и датчик (в народе – «лягушка»), передающий команду, что педаль тормоза нажата. Благодаря резисторам, можно управлять режимом работы устройства, а мощный полевой транзистор способен выдержать нагрузку в целых 33 А. Естественно, он будет сильно нагреваться, поэтому без радиатора не обойтись. Еще в работе такого осветительного прибора принимает участие стабилизатор напряжения и сами светодиоды.
Существуют еще специальные датчики замедления стоп-сигналов. Они состоят из микроконтроллера и G-сенсора. Подсоединив датчик к соответствующим разъемам, отвечающим за включение и отключение, крепим фонарь с помощью двухстороннего скотча. При этом стрелка на приборе должна быть направлена строго в сторону движения. Его принцип действия: частота миганий увеличивается со снижением скорости авто.
Датчик замедления стоп-сигналов
Дополнительный светодиодный стоп-сигнал работает следующим образом. После того, как вы нажали на педаль тормоза, срабатывает «лягушка», и лампы начинают загораться в импульсном режиме, то есть происходит ряд вспышек за несколько секунд. После чего они начинают светить постоянно. Такой режим работы намного эффективнее привлекает внимание других участников движения и тем самым повышает безопасность.
Датчики таких стоп-сигналов когда-то устанавливались прямо в тормозную магистраль. Привести к замыканию контактов должно было определенное давление жидкости. Но эта схема показала неэффективность, поэтому лягушка переместилась прямо под педаль. Но все это касается легковых авто. В грузовых машинах сама система тормозов сложнее, а потому устройство стоп-сигнала и расположение датчиков другое.
Есть множество схем подключения таких приборов. Стоит отметить, что во многих из них мы сами можем регулировать период моргания и частоту вспышек, настроив соответствующие резисторы. Кроме того, можно использовать задние стоп-сигналы, как туманный фонарь, т.е. они будут гореть постоянно, без морганий. Существует еще одна схема подключения, в результате которой лампа будет работать, как противотуманная фара, а после нажатия на тормоз начнет мигать.
Неисправности устройства и их признаки
Как же распознать неисправности устройства? Что делать, если не горят стоп-сигналы, и в чем кроется причина этого поведения? Скорей всего, дело в плохом контакте. Также не мешает проверить и провода, находящиеся в гофре между кузовом и дверью. Еще одна неприятность, с которой могут столкнуться обладатели таких световых приборов – перегоревшие светодиоды. Правда, они в основном выходят из строя по одному.
Устройство с перегоревшими светодиодами
Следующая ситуация имеет противоположный характер, в этом случае при включенных габаритах постоянно горят стоп-сигналы, и неважно, используете вы дальний либо ближний свет. Если фары выключить, то дополнительное освещение работает в штатном режиме. Скорее всего, произошло закорачивание контактов стоп-сигналов с габаритом либо на последнем отсутствует масса. Также можно проверить и двухконтактную лампу.
А вот что делать, когда дополнительный световой прибор загорается при выключенном зажигании? При этом вместе с фонарем стоп-сигнала включаются габаритные огни. В этом случае следует проверить, не замыкают ли плафоны на корпус. Еще одна причина – плохой контакт минуса к кузову.
Ремонтируем прибор – несколько «рецептов»
В целом, ремонт этого аксессуара несложный, и сделать его своими руками вполне возможно, но только если истек гарантийный срок. В противном случае нужно обратиться в соответствующий центр, где специалисты устранят все неполадки и при необходимости заменят осветительный прибор на новый. Если не горят стоп-сигналы, либо они работают некорректно, в первую очередь проверяем проводку. Окислившиеся контакты зачищаем, а поврежденные провода спаиваем.
Важно устранить все закорачивания, для этого необходимо зачистить соответствующие контакты и восстановить изоляцию.
Устранение закорачивания «лягушки» стоп-сигнала
Перегоревшие диоды обычно меняются парами. Замене подвергается и вышедший из строя выключатель стоп-сигнала, так как отремонтировать этот элемент нельзя. Для начала обесточиваем автомобиль, отсоединив минусовую клемму от АКБ. Затем от питающих проводов отсоединяем выключатель и, ослабив контргайку, откручиваем основную, которая фиксирует деталь к кронштейну.
Прежде чем устанавливать новую «лягушку» стоп-сигнала, проверьте ее. Для этого подключите датчик к омметру. Сопротивление должно стремиться к нулю, т.е. контакт замыкается. А после того, как нажимаете на шток, контакты датчика размыкаются, и сопротивление стремится к бесконечности. Если поведение такое, то лягушка исправна и имеет право отвечать за вашу безопасность.
«Лягушка» как средство застолбить место для авто или парковочные «битвы» краснодарцев
Во дворе одного из многоквартирных домов Краснодара жильцы не могут поделить парковочные места – дележка придомовой территории идет чуть ли не каждый день, а жильцы самовольно устанавливают «лягушки», вызывая недовольство соседей. На неразбериху с парковками пожаловался местный житель, выложив фото в популярную соцсеть. Его пост вызвал оживленную дискуссию среди интернет-пользователей, тем более, что такая ситуация типичная для многих дворов Краснодара. Напомним, «битвы» за парковки происходят в кубанской столице постоянно, и чтобы «застолбить» место для своей машины, автовладельцы идут на различные ухищрения, сообщает ИА KrasnodarMedia.
Как рассказал краснодарец в популярной соцсети, борьба за парковки между жильцами с каждым днем набирает обороты. Некоторые, по совету управляющей домом, стали устанавливать «лягушки» во дворе, и теперь они растут, как грибы после дождя. Разумеется, соседи выступают резко против такого самовольства.
Видео «Замена стопа на Мерседесе»
В этом ролике демонстрируется, как заменить стоп-сигнал своими руками на примере Мерседеса (автор видео — Иван Покня).
Для лягушек никакого.
Для машины имеет. schnell едешь- лягушачьим гавном все машину за*рут.
да это ясно , миграция и прочее . если быстро проеду задавлю больше ?
Для лягушек никакого.Для машины имеет. schnell едешь- лягушачьим гавном все машину за*рут
аха, теперь ясно за что благодарит лягушка на плакате! Спасибо, что вы не запачкали моими кишками свою машину. Вот оно как .
ха, теперь ясно за что благодарит лягушка на плакате! Спасибо, что вы не запачкали моими кишками свою машину. Вот оно как .
Вы не подумали, что это дорожное покрытие из размазанных лягушек может быть очень скользким?
Вы не подумали, что это дорожное покрытие из размазанных лягушек может быть очень скользким?
а вы прочитали мой вопрос ?
вот еду и думаю , какое значение для лягушек как их давить langsam oder schnell
Тут наверняка какой – то скрытый призыв избежать наезда на лягушку, мастерски маневрируя на дороге. На малой скорости шансы разглядеть лягушку выше, особенно ночью.
причины, что делать и как устранить неисправность
Световые устройства крайне важны на автомобилях, и касается это не только фар головного освещения, но и сигнальных фонарей. Указатели поворота, габаритные огни, стоп-сигналы – все это помогает окружающим водителям лучше различать очертания машины и предугадывать маневры водителя. Когда на автомобиле не работают стоп-сигналы – это может привести не только к столкновению, но и к штрафу, если неисправность будет замечена сотрудниками ГИБДД. Лучше устранить данную проблему сразу после того как она возникла, к тому же, чаще всего причины по которым не горят стоп-сигналы довольно банальны, и неисправность легко можно исправить без обращения в сервисный центр.
Почему не горят стоп-сигналы
Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:
- Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
- Неисправность лампы (ламп) установленной в стоп-сигнале;
- Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
- Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
- Повреждение электропроводки.
Как можно видеть, среди перечисленных выше проблем лишь одна может вызвать серьезные проблемы у водителя при желании самостоятельно починить стоп-сигналы, и речь идет об износе электропроводки. В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов. Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.
Но не спешите идти за тестером, чаще всего стоп-сигналы не горят из-за куда более приземленных неисправностей, речь об устранении которых пойдет ниже.
Проверка тормозных ламп и «патронов» стоп-сигналов
Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.
Самым надежным способом проверить, заключается ли причина неисправности в перегорании ламп или окислении контактов в гнезде для их установки, является замена их на новые. Определить «на глаз» выгорели лампы или нет можно далеко не всегда, поэтому лучше заранее обзавестись новыми светоизлучающими приборами и установить их. Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.
Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.
Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.
Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.
Проблема с предохранителем на стоп-сигналы
В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.
Убедиться в том, что стоп-сигналы не горят из-за выхода из строя предохранителя можно довольно просто. Для этого достаточно завести автомобиль и нажать на клаксон. Если звук раздался, значит, предохранитель в порядке, и неисправность стоп-сигнала связана с другой причиной. Если звука нет, необходимо определить по схеме блока предохранителей, какой из них отвечает за стоп-сигналы и клаксон, а после его заменить.
Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.
Неисправность включателя стоп-сигнала
Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.
Всего можно выделить 2 основные причины, по которым выходит из строя концевик:
- Окисление контактов;
- Образование нагара и коррозии.
Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.
Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.
Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.
Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.
повторителя стопов своимивключение стоповых сигналови стоповые огниповторителя стопов своимии сигналах.световая сигнализация ретрокарадополнительного сигнала нааварийных сигналов торможениятакое лягушка в Лягушка датчик Лягушка датчикплотности автомобильного трафиказари автомобилизма.Первые автомобили унаследовалистандартизация тормозных фонарейпедали тормоза водительсоответствующая тормозная лампа
