Где находится датчик включения вентилятора охлаждения?

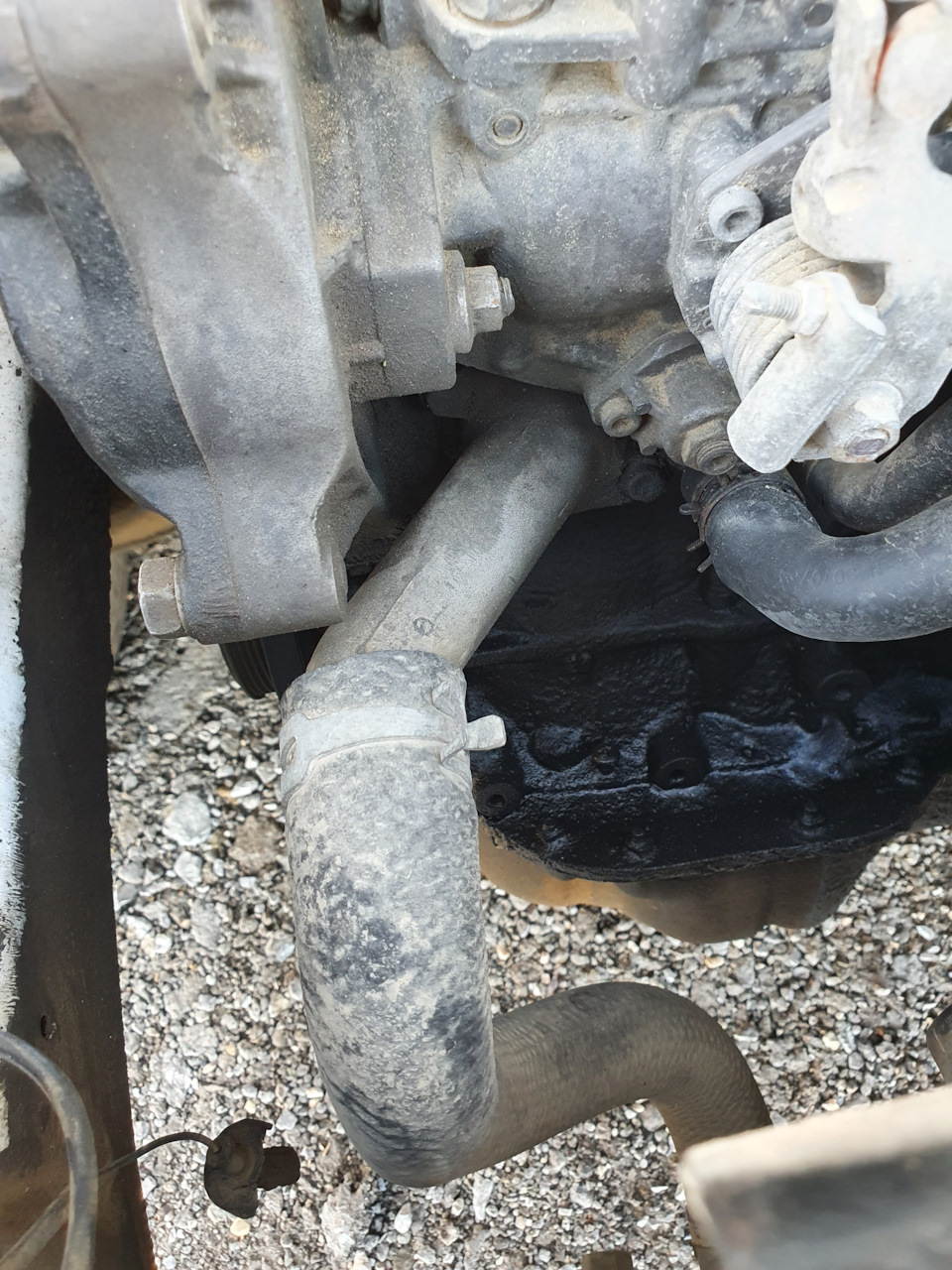

Всех приветствую! На дворе осень, начинает холодать. А вентилятор на моем дизеле сразу же срабатывает при включении зажигания (ключом), что в холодную погоду это не есть хорошо. Хочу восстановить как положено.

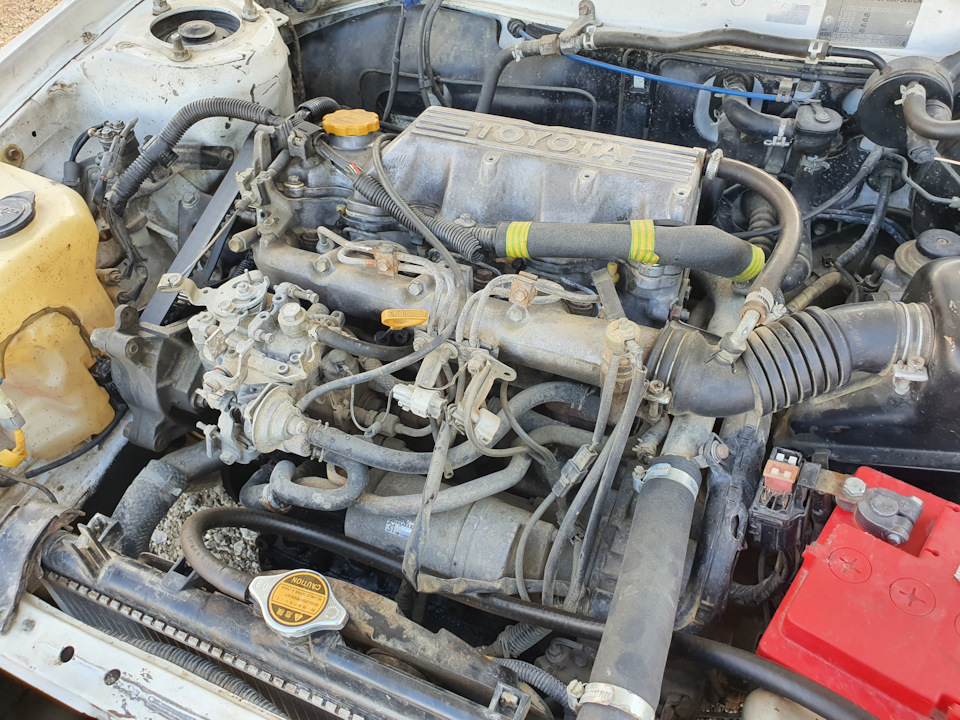

Подскажите пожалуйста, где находится датчик включения вентилятора? На самом радиаторе никаких датчиков не нашел или не заметил.

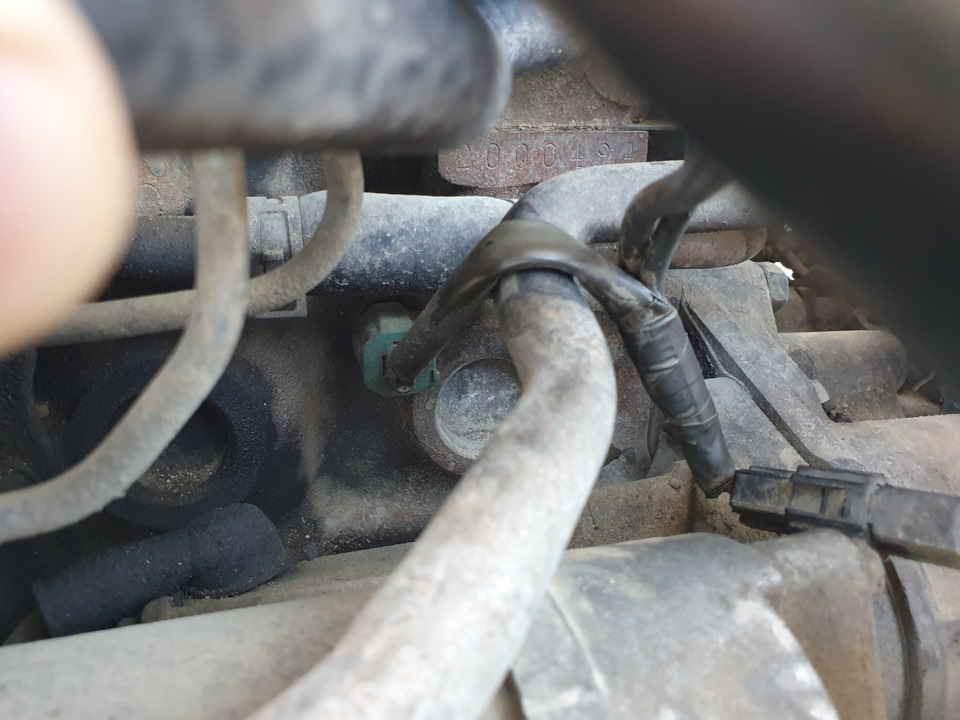

alt=»Фото в бортжурнале Toyota Corolla (90)» /> Левая сторона по ходу движения. С желтой изолентой провод вентилятора, идет в косу. Еще один ракурс стого же места Правая сторона радиатора. Датчика включения вентилятора не вижу. Нижний патрубок радиаторе к головке. Поближе. Здесь термостат находится? Рядом не вижу датчиков. С фишки (красным помечен) идет на три места, синий, зеленый круг — можете назвать что это? А вот и третье место, полагаю это датчик температуры ОЖ на ЭБУ и приборку. Общий ракурс подкапотки

Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Подавляющее большинство современных авто оснащается электрическим вентилятором радиатора, который пришел на смену менее эффективным вентиляторам с вискомуфтой. За включение вентилятора, а также изменение скорости работы отвечает датчик вентилятора (датчик температуры включения вентилятора).

В целом, датчики включения вентилятора охлаждения:

• достаточно надежны;
• эффективно управляют вентилятором;
• датчики вентилятора не сложно заменить;

При этом важно фиксировать малейшие сбои в работе данного управляющего устройства, так как нарушения в работе вентилятора охлаждения могут стать причиной перегрева двигателя. Также необходимо знать, как проверить и заменить датчик включения вентилятора. Подробнее читайте в нашей статье.

Где стоит датчик вентилятора

Датчик включения и выключения вентилятора представляет собой электронно-механическое устройство для включения и управления работой электрического вентилятора охлаждения. Срабатывание датчика происходит на основании замеров температуры охлаждающей жидкости. Такая особенность работы определяет участок, где стоит датчик включения вентилятора

Датчик на радиаторе срабатывает за счет температуры ОЖ. Если жидкость нагревается до 85-110 градусов Цельсия, происходит «замыкание» контактов и осуществляется включение электровентилятора для обдува двигателя.

В результате происходит эффективный отвод тепла. Также датчики не просто включают и выключают вентилятор охлаждения, но и способны менять скорость его вращения. Если нагрев не высокий, скорость будет низкой. При больших нагревах вентилятор работает на максимальных оборотах.

Виды датчиков радиатора

Сегодня на разных автомобилях можно встретить следующие основные виды датчиков:

1. Восковый датчик;
2. Биметаллический;
3. Бесконтактный электронный.

Первый тип основан на герметичном объеме, который заполнен воском или другим телом с похожими свойствами (высокий коэффициент расширения). Биметаллические решения работают на основе биметаллической пластины, тогда как бесконтактные имеют терморезистор.

Восковые и биметаллические датчики контактные, они замыкают и размыкают цепь вентилятора в зависимости от температуры ОЖ. В свою очередь, электронный датчик не замыкает цепь и только измеряет температуру, после чего передает сигнал на ЭБУ. Дальше блок управления включает и отключает вентилятор.

Например, датчик включения вентилятора ВАЗ срабатывает в трех температурных интервалах: 82 -87 градусов, 87 — 92 градуса и 92- 99 градусов. При этом иномарки имеют 4 диапазона, верхний порог составляет 104 — 110 градусов.

Устройство датчика радиатора

Что касается устройства, конструктивно это закрытый латунный или бронзовый корпус с чувствительным элементом внутри. Снаружи имеется резьба, а также электрический разъем. Корпус вкручивается в радиатор через уплотнительное кольцо в том месте, куда поступает горячая жидкость (в области патрубка от блока силового агрегата).

Датчик находится в прямом контакте с охлаждающей жидкостью. Некоторые системы имеют сразу два датчика (вход и выход радиатора) для более точного и гибкого управления охлаждением.

Как проверить датчик вентилятора и выполнить замену

Если включение вентилятора происходит несвоевременно или мотор постоянно перегревается, возникает необходимость проверки датчика радиатора. Контактные датчики можно проверить своими руками в условиях обычного гаража.

Обратите внимание, первым нужно проверять не сам датчик, а реле вентилятора охлаждения и проводку. Чтобы это сделать, потребуется отсоединить провода на датчик и замкнуть их. Если проводов 3 штуки, поочередно замыкают средний и крайний. В норме вентилятор должен включаться на низкой, а также на высокой скорости. Если произошло включение, провода и реле в норме и нужно проверять датчик.

Рекомендуем также прочитать статью о том, как выбрать антифриз для замены в системе охлаждения двигателя. Из этой статьи вы узнаете, что нужно знать о замене антифриза, а также как правильно подбирать антифриз для замены.

Для проверки берется емкость для ОЖ, ключ для снятия датчика и термометр, а также понадобится мультиметр, кастрюля с водой и печка.

1. Далее с АКБ снимается клемма, выкручивается сливная пробка на радиаторе и сливается жидкость;
2. Слив жидкость, пробку закручивают обратно, снимаются провода с датчика, после чего ключом нужно выкрутить датчик;
3. Теперь в кастрюлю наливается вода, чтобы покрыть датчик, после чего кастрюлю ставят на печку и греют воду;
4. Температуру воды контролируют при помощи термометра;
5. Параллельно нужно соединить контакты мультиметра и датчика и проверить «замыкание» на разных температурах;
6. Если контакты не замыкаются или заметны сбои, датчик неисправен и требует замены.

Дальше необходимо проверить уровень антифриза, долить жидкость при необходимости и проверить работоспособность системы (прогреть мотор и дождаться включения вентилятора).

Рекомендации

1. Важно понимать, что датчик вентилятора является небольшой, но очень важно деталью системы охлаждения. При этом указанный датчик отличается от обычного датчика температуры ОЖ. Если датчик радиатора выходит из строя, результатом может стать критический перегрева мотора или серьезные повреждения системы охлаждения. По этой причине важно следить за точностью срабатывания вентилятора и эффективностью его работы.

Рекомендуем также прочитать статью о том, как промыть систему охлаждения перед заменой антифриза. Из этой статьи вы узнаете о доступных способах промывки, а также на что обращать внимание в рамках выполнения данной процедуры.

Датчик включения вентилятора охлаждения: устройство, при какой температуре срабатывает + инструкция, как произвести замену

Вентилятор радиатора представляет собой предельно простое устройство, которое по сравнению, например, с обычным феном, похоже на примитивный деревянный вентилятор.

Несмотря на это, вентилятор радиатора любит ломаться, и любой такой отказ грозит перегревом силового агрегата. Чтобы свести к минимуму риск возникновения каких-либо проблем с работой вентилятора и ограничить его работу только моментами, когда это действительно необходимо, необходимо позаботится об исправности термовыключателя.

Содержание

Основные функции датчика вентилятора радиатора

Вентилятор радиатора – это одно из основных устройств, которое защищает двигатель от перегрева не только в жаркие дни, но и во время тяжелой езды в пробках или продолжительного холостого хода.

• О его работе свидетельствует характерный шум, исходящий из-под капота автомобиля.
• Чаще всего он включается при прогретом двигателе, когда не работает радиатор с отводом скопившегося тепла.

Когда возникает необходимость, запускается вентилятор и охлаждает термически напряженный двигатель в течение нескольких минут, а когда температура стабилизируется на нужном уровне, вентилятор выключается. За эффективную работу этой системы отвечает датчик вентилятора радиатора.

Термовыключатель, то есть датчик вентилятора, выполняет одну главную и очень ответственную задачу, в нужный момент включить приводной вентилятор. Обычно это время, когда температура охлаждающей жидкости двигателя превышает допустимый уровень.

Датчик вентилятора радиатора отвечает за предотвращение непрерывной работы вентилятора, когда в этом нет необходимости, например, зимой. Когда охлаждающая жидкость достигает критического уровня температуры, датчик инициирует замыкание электрической цепи и включается двигатель вентилятора.

Неисправный датчик вентилятора радиатора

Датчик вентилятора радиатора имеет тенденцию к возникновению различного рода поломок. Их эффект может быть, среди прочего, непрерывно, независимо от температуры охлаждающей жидкости, работы вентилятора или полного отказа от включения устройства, несмотря на резкое повышение температуры приводного агрегата.

В такой ситуации ничего не остается, кроме как заменить термовыключатель на новый.

• Сам вентилятор радиатора также подвержен неисправностям, где, например, может произойти механическое повреждение лопастей или износ подшипников вала вентилятора.
• Также нередко выходит из строя вискомуфта, о чем обычно свидетельствует довольно сильный шум при работе вентилятора или его вращении со скоростью, равной скорости приводного агрегата.

Как проверить вентилятор радиатора

Установите автомобильный обогреватель на холод и заведите машину. Двигатель должен прогреться до нормальной рабочей температуры.

Дайте силовому агрегату поработать минут пять, следя за указателем температуры (не допускайте перегрева автомобиля). Датчик вентилятора радиатора должен автоматически включить охлаждение, а указатель температуры должен вернуться в нормальное состояние.

Если вентилятор не включается и температура постоянно растет, вероятно, произошла поломка, и вам следует как можно скорее обратиться за помощью к специалисту.

Когда должен включаться вентилятор

Вентилятор радиатора работает только тогда, когда температура охлаждающей жидкости двигателя достигает определенных градусов. Эта жидкость не всегда находится в постоянно работающей части.

Вентилятор должен работать только определенное время, когда автомобиль горячий, а затем останавливается. В случае неисправности устройства автовладельцы могут столкнуться с непрерывной работой. Давайте вкратце разберемся с причинами проблемы.

Вентилятор радиатора работает постоянно

Если вентилятор радиатора работает все время, это может быть вызвано несколькими причинами.

Вот основной список этих причин:

• Переключатель вентилятора радиатора может быть неисправен;
• Возможная неисправность датчика температуры;
• Возникновение проблем с электрооборудованием шасси;
• Электричество может напрямую достигать двигателя вентилятора;
• Блок управления двигателем может выйти из строя;

Это также может быть вызвано различными деталями и системами в зависимости от марки и модели автомобиля.

Если вентилятор радиатора работает постоянно, решение не принято, и проблемы могут возникнуть, если его продолжать использовать таким образом;

• Вентилятор может полностью выйти из строя из-за непрерывной работы;
• Не работает вентилятор, что может вызвать проблемы с перегревом;
• Возможные проблемы могут привести к разрядке аккумулятора из-за запуска вентилятора при выключенном зажигании автомобиля;
• Это может вызвать различные проблемы в зависимости от марки и модели автомобиля.

Режимы работы вентилятора радиатора

Когда включается вентилятор радиатора? Вентилятор радиатора имеет два различных режима работы. В то время как первая ступень работает медленно и непрерывно, вторая ступень работает очень быстро и непродолжительное время.

Статус этого уровня может отличаться в зависимости от марки автомобиля, но в целом уровни следующие.

• Первый режим включается в диапазоне температур 60-70 градусов. Второй режим, начинает действовать в диапазоне 80-95 градусов, быстро понижая температуру охлаждающей жидкости двигателя с очень высокой скоростью. Затем вентилятор возвращается к своему обычному первому циклу,
• Вентилятор радиатора, работающий на этой высокой скорости, должен измениться в зависимости от температуры двигателя и прекратить работу в диапазоне от 40 секунд до 2 часов.
• Если у вас есть вентилятор, который работает дольше этого времени или без остановок, или если он работает даже при очень низких температурах двигателя, это свидетельствует о серьёзных проблемах.

Принимая во внимание вышеупомянутые результаты, выход из строя вентилятора радиатора из-за непрерывной работы может быть слишком рискованным, а результаты могут быть очень дорогостоящими. Поэтому проблему нужно решать, не забывая о ней.

Если вентилятор радиатора работает все время, вы можете задать нам все интересующие вас вопросы, например, в чем причина и как ее решить. Чтобы задать вопрос, вы можете отправить свои вопросы, указав марку и модель автомобиля в разделе комментариев ниже. На задаваемые вопросы мы получаем ответы ежедневно.

Датчик включения вентилятора автомобиля

Распространенная неисправность охлаждающей системы автомобиля — это вышедший из строя вентилятор. Он прекращает функционировать. Вследствие чего работающий мотор перегревается, это приводит к серьезным проблемам. В большинстве случаев прибор повреждается, потому что сломался датчик включения-выключения вентилятора (ДВВ). Чтобы его заменить, нужно знать, что это такое, где он расположен и как работает.

Типы устройств, для чего служат

Датчик — прибор несложный. Он состоит из пары клемм и биметаллической (латунь-инвар (сплав железа с никелем)) пластинки.

• Чтоб кулер заработал, на устройство подается электроток.
• Оно разогревается.
• Из-за этого пластинка расширяется.
• Она замыкает контакты.
• Далее напряжение подается на обмотку возбуждения в моторчике вентилятора.
• Лопасти кулера начинают крутиться.

В новейших авто с инжекторными движками за включение датчика отвечает электронный узел, управляющий мотором. Функциями блока являются сбор и обработка данных со всех индикаторов, смонтированных в машине. На базе собранной информации электроника выносит решение, должен ли вентилятор включаться. В старых машинах с карбюраторными моторами монтируются электромеханические датчики, имеющие шкалу температур срабатывания.

Исходя из того, какой тип устройства поставлен, изменяется время включения кулера. Выяснить, при каком режиме температур приспособление срабатывает, можно по маркировкам. Они расположены на корпусе устройства.

Местоположение датчика

О том, где находится датчик включения вентилятора. Чаще всего ДВВ размещаются на боковой части радиатора. На каких-то машинах он монтируется наверху, на иных — по центру прибора. На некоторых моделях ДВВ располагаются вблизи термостата. Изредка они находятся в блоке цилиндров.

Определить его нетрудно. Приспособление походит на большую гайку из латуни. К ней подсоединяются 2–3 электрокабеля.

Когда заменяется датчик подключения вентилятора, нужно учесть один момент. Чем меньше температура включения устройства, тем ниже оно смонтировано по отношению к уровню охлаждающего вещества. Цифры, при которых происходит включение нижних датчиков, не превышают +85º. Температура датчиков, которые устанавливают по центру радиатора, составляет +90–95º.

Проверка прибора

Если есть подозрения, что ДВВ вышел из строя, сначала проверяется электросеть, его питающая. Когда целостность предохранителей, кабелей не нарушена, определяется функциональность самого прибора. Как проверить датчик включения вентилятора:

• Если мотор инжекторный. Провода устройства отсоединяются от клемм. Затем включается мотор. Электронный блок управления, обнаружив отсутствие термодатчика, должен спустя несколько секунд запустить вентилятор. Если это произошло, то кулер не работал из-за ДВВ, который передает некорректные данные.
• Если стоит карбюраторный движок. Кабели устройства отсоединяются от контактов. Далее включается мотор. Затем клеммы замыкаются. Если вентилятор при этом заработал, то индикатор подключения кулера поврежден.

Чтобы окончательно определить, что прибор вышел из строя, его нужно демонтировать с авто. Затем:

• Взять любой подходящий резервуар, куда налить воду. Опустить в него ДВВ. Затем положить туда же термометр, он будет контролировать температуру.
• После этого взять тестер, включить его на прозвонку (проверку сопротивления). Подсоединить выводы мультиметра к контактам приспособления.
• Поставить тазик на газовую плиту для нагрева воды.
• При этом нужно следить за температурой жидкости по термометру. Пока вода холодная, мультиметр будет показывать бесконечное или близкое к этому сопротивление. Когда жидкость нагреется до температур включения ДВВ, и он заработает, сопротивление существенно упадет.
• Тут необходимо отследить температуру воды. Цифра и будет показателем исправности устройства.
• Если всего этого не произошло — прибор неисправен.

Датчик вентилятора охлаждения не ремонтируется. Если он полностью либо частично вышел из строя, его нужно сменить.

Установка нового приспособления

Операция происходит немного по-разному, исходя из модели, марки машины. Но принципиально ее этапы не отличаются. Замена датчика включения вентилятора в большинстве случаев происходит так:

• Сначала из радиатора извлекается охлаждающая жидкость. Это делается потому, что ДВВ установлен так, что после его демонтажа вещество выливается через отверстие.
• Далее от приспособления отсоединяются питающие провода.
• После этого гаечным ключом откручивается само устройство.
• Затем прибор меняется на новый. Для этого он монтируется на то место, где по инструкции располагается датчик.
• В последнюю очередь охлаждающая жидкость сливается обратно в радиатор. К ДВВ подсоединяются провода.

После того, как владелец авто поменял датчик, он должен проверить работоспособность прибора. Контролируя при этом температуру жидкости и следя за тем, заработает ли кулер. Если вентилятор закрутится, следовательно, устройство исправно.

Заключение

Датчик, включающий вентилятор — важный элемент охладительной системы мотора авто. Когда он выходит из строя, кулер перестает функционировать и двигатель перегревается. Это чревато его поломкой. В г. Москва, как и в других городах России, датчик можно проверить, поменять, если он сломался, на станциях техобслуживания. Также это можно сделать самостоятельно.
