Как я менял блок абс зря. все началось с гирлянды и «ABS не отвечает»
В прошлом посте я описал процедуру замены АБС блока. Но не рассказал как я к этому пришел и почему в этом не было необходимости. Что нужно проверить прежде, чем менять весь блок. Итак:
Началось все как всегда. отключил есп, дрифтанул, включаю назад, а она не хочет работать, плюс горит абс. Два желтых значка (абс и машинка есп)

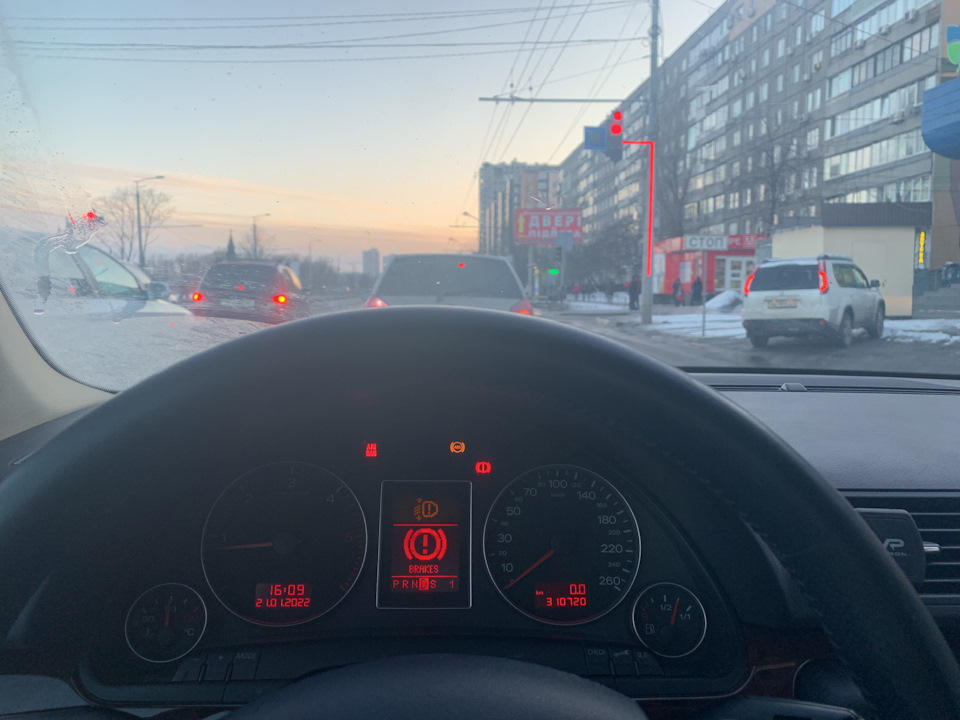

То работал, то нет до вечера. Заезжаю на ОККО и приборка слегла.
Корректор фар, абс и даже спидометр с пробегом не работали. Все, чем управляет блок abs
Нажимаю чек что бы прочитать ошибку на приборке пишет вали в сервис)

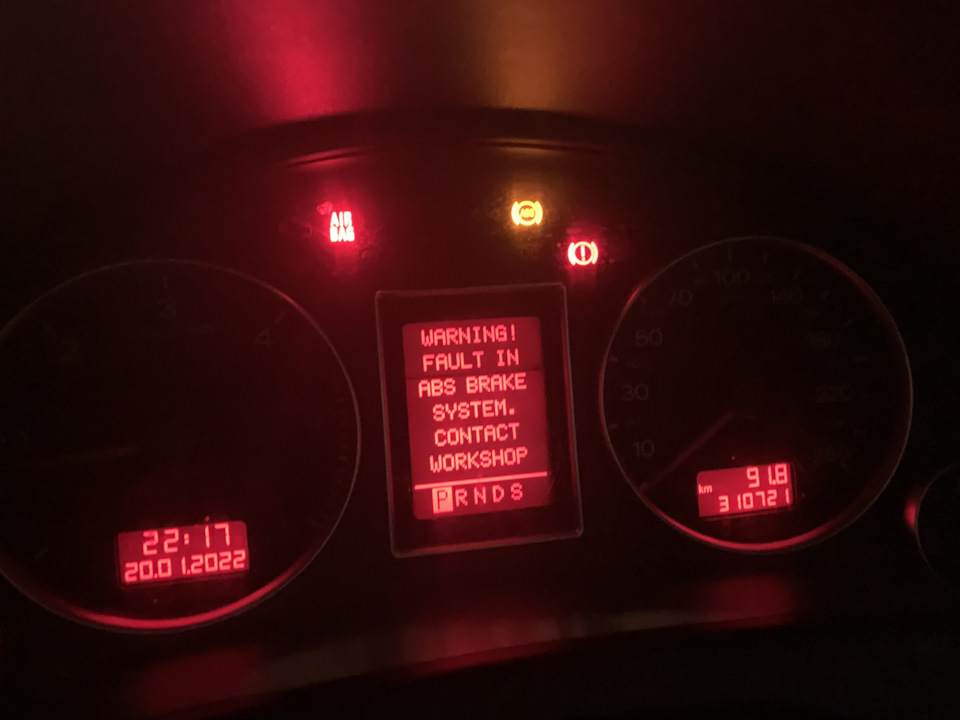

Warning! Fault in abs brake system. Contact workshop
Еду в гараж. «С подключением», ваг-ком не заходит в блок 03, абс не отвечает. Хотя раньше заходил. Начинаем с малого по логике вещей лезу в предохранители:

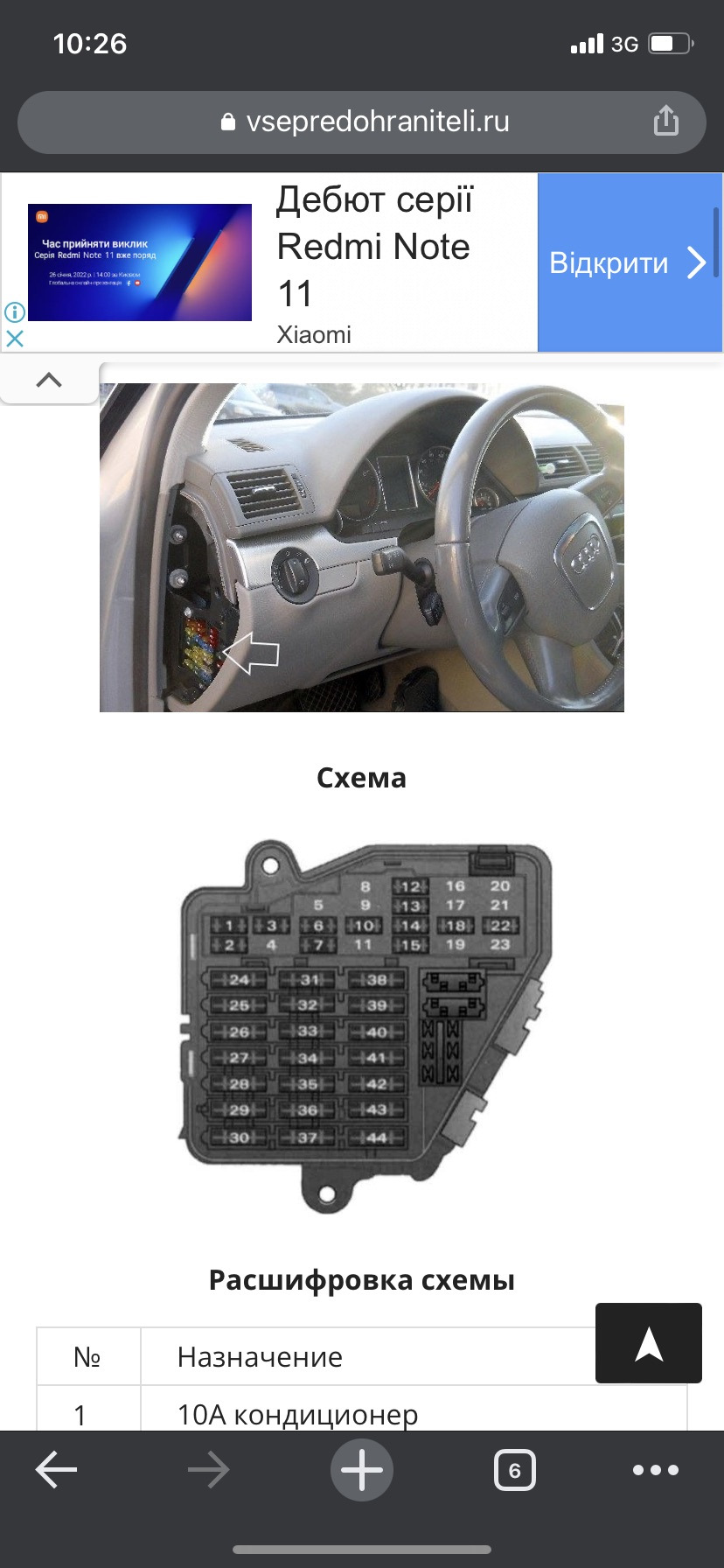

Н- предохранитель абс (находится в блоке реле под рулем, не путать с основным блоком предохранителей слева)
F5 abs (у меня на 40, но не суть) сайт с блоками и расположением скину внизу статьи)
У меня цел, идем дальше в основной блок предов ну а вдруг
Здесь нас интересует 42-есп, 7-тоже есп(руль) и внимание 31! Диагностическая розетка! О ней ниже
