Повторитель поворота в зеркале
Перестал работать повторитель поворота в левом зеркале, прикупил в уазпотребсоюзе светодиодный элемент. Ну и надо менять:) а заодно и мини инструкцию если кому потребуется…
сдвигаем зеркальный элемент в крайнее положение, чтобы увидеть защелки и потихонечку АККУРАТНО одновременно отгибаем язычки защелок и вытягиваем элемент наружу (обведено в кружочки)
ну и понеслась 🙂 отсоединяем проводочки "1" думаю полярность здесь без разницы, так как нагревательный элемент зеркала это резистор, а ему пофиг на полярнось. Откручиваем саморезы "3" и снимаем (оставляем болтаться) блок изменения угла зеркала, хорошо бы приводы сразу смазать смазкой, чтобы потом не возвращаться к этому вопросу. А уплотняющую резинку сбрызнуть силиконовым спреем. Саморезы "2" держат всю закрывающую крышку, подковырнув по периметру отверткой снимаем её, получается так
аккуратно отщелкнув защелки
и большие фиксаторы, удобнее смотреть-поддеть через большое отверстие
снимаем заднюю крышку (кому очень хочется можете посеребрить, типа металл зеркальный сделать). Точки крепления ниже
снимаем светодиодный элемент,
рассоединяем разъем колодки "1" и выдергиваем, при помощи к примеру шила, проводки из колодки со стороны светодиодного элемента, иначе не пролезет сквозь отверстие в остове:)
расщелкиваем защелки "2" и выводим элемент из зацепления "3".
Перед установкой колодку не надеваем на разъемы, а одеваем её только после установки и фиксации элемента, просунув провода в отверстие "3"
Перед окончательной сборкой во все разъемы хорошо бы забить технического жира, дабы предотвратить окисление контаков, я использую всегда такую
Обязательно протягиваем саморезы "1" чтобы избежать лишней вибрации зеркал в движении. Очень неплохо проковырять (просверлить) пару отверстий для слива воды из зеркала (сами видите какую грязную лужу она оставляет) и не забыть так же набить тех жира в контакты "3"
Обратная сборка думаю не составит труда, — защелкнуть крышку сзади и черную привинтив привинтив последнюю 4-мя шурупами, а также на 4 шурупа поставить по ключам (выемкам в корпусе) блок приводов зеркала затолкав провода внутрь и одев резиновую манжету сбрызнутую силиконовой смазкой. Подключить контакты обогревателя зеркала и защелкнуть на защелки сам зеркальный элемент.
а если кого заинтересовало что внутри. то аккуратно вскрываем корпус
и видим плату на гибком проводе
Надеюсь кому нибудь это описание будет полезным:)
WBR, Доброго добра, السلام عليكم و رحمة الله وبركته, בהצלחה
Клуб УАЗ Патриот
ЕСТЬ . Главная засада что лампочек там нет . Светодиоды . Вторая засада что до них не добраться не располовинив корпус повторителя .
Третья засада что располовинить его и чтоб стекляшка осталась целой весьма проблематично . Четвертая засада что при демонтаже повторителя из зеркала на нем ( повторителе ) очень даже могут обламаться усики которыми он фиксируется .
Я просто новый повторитель купил и поставил .
Re: Повторитель
Сообщение master212 » Пн апр 04, 2016 21:58
Повторитель
Сообщение zAlexander » Чт июн 01, 2017 11:43
Повторитель
Сообщение Робертович » Пт окт 13, 2017 11:31
Патрик 2013 года, не работают светодиодные повторители на зеркалах заднего вида. В чём проблемма и как её решить?http://uazpatriot.ru/forums/post/quote. . &p=1386116#
Отправлено спустя 3 минуты 4 секунды:
Патрик 2013 года, не работают светодиодные повторители на зеркалах заднего вида. В чём проблемма и как её решить?
Повторитель
Сообщение paul9 » Пт май 31, 2019 17:26
Повторитель
Сообщение Ляксандр » Пт июн 07, 2019 13:16
Повторители продаются отдельно
Отказ от ответственности
Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.
Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.
Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.
Как заменить повторитель поворота в зеркале УАЗ Патриот 2017 года: цена, инструкция, шаги

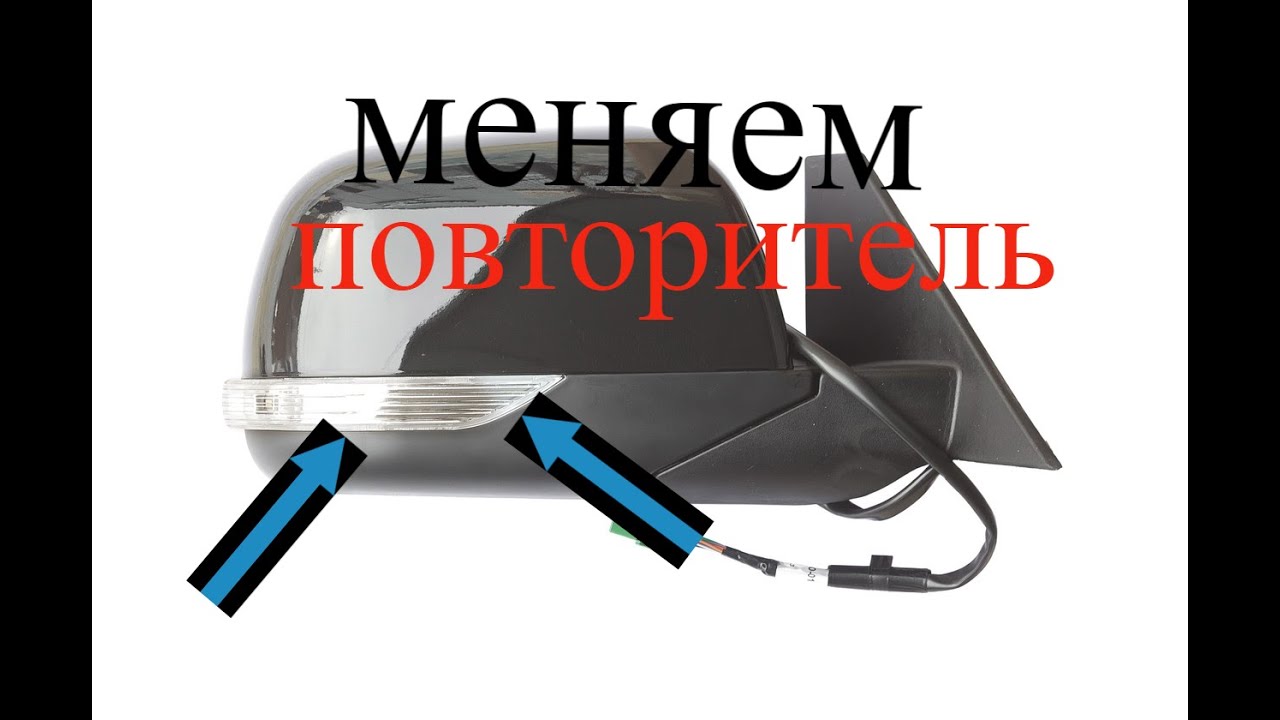

Замена повторителя поворота в зеркале УАЗ Патриот 2017
Приветствую всех любителей автомобилей УАЗ Патриот 2017! В этой статье я расскажу вам о том, как произвести замену повторителя поворота в зеркале вашего автомобиля.
Шаг 1: Подготовка
Перед тем, как начать замену повторителя поворота, обязательно отсоедините проводку от аккумулятора, чтобы избежать короткого замыкания и повреждения электроники. Также уделите внимание выбранной запчасти — убедитесь, что она совместима с вашим автомобилем и соответствует требованиям производителя.
Шаг 2: Доступ к повторителю поворота
После того, как вы подготовились, приступайте к доступу к повторителю поворота. Обычно он расположен внутри корпуса зеркала и его можно достать, разбирая корпус зеркала с помощью отвертки или пластикового рычага.
Шаг 3: Замена повторителя поворота
Когда вы уже имеете доступ к повторителю, начните процесс замены. Отсоедините провода от повторителя, а затем аккуратно снимите его из корпуса. Установите новый повторитель в корпус зеркала и подсоедините провода, аккуратно фиксируя их место.
Обратите внимание, чтобы стрелка повторителя поворота была свободно видна в зеркале после установки. Если направление поворота не соответствует, проверьте правильность подсоединения проводов или попробуйте повернуть прибор поворота на 180 градусов.
Шаг 4: Проверка работоспособности
После установки нового повторителя поворота, снова подключите проводку к аккумулятору и проверьте работоспособность повторителя. Включите поворотники и убедитесь, что повторитель функционирует должным образом.
Если вы все сделали правильно, повторитель должен мигать синим или оранжевым светом в соответствии с направлением поворота. Если вы обнаружили какие-либо проблемы, убедитесь, что провода правильно подключены и повторите процесс замены повторителя, если это необходимо.
Как видите, замена повторителя поворота в зеркале УАЗ Патриот 2017 несложная задача, если у вас есть основные навыки в авторемонте и немного терпения. Помните, что безопасность и правильность работы электроники в вашем автомобиле очень важны, поэтому рекомендуется обращаться к профессиональным автомеханикам, если у вас возникают сомнения.
Удачной замены повторителя поворота в зеркале УАЗ Патриот 2017 и приятных поездок на вашем надежном автомобиле!
Повторитель поворота на уаз патриот как разобрать
19.10.4. Снятие бокового повторителя указателя поворотов
Аккуратно, чтобы не повредить лакокрасочное покрытие автомобиля.
. поддеваем боковой повторитель указателя поворотов.
Потянув, вынимаем патрон с лампой из плафона повторителя.
Сдвигаем резиновый чехол и вынимаем лампу.
Для замены повторителя.
. отсоединяем два провода от контактов патрона лампы.
Заменяем повторитель поворотов и устанавливаем снятые детали в обратной последовательности.
Схема включения указателей поворота и аварийной сигнализации: 1 — пампы указателей поворотов в блок-фарах; 2 — боковые повторители указателей поворотов; 3 — монтажный блок; 4 — реле-прерыватель указателей поворотов и аварийной сигнализации; 5 — выключатель зажигания; 6 — переключатель указателей поворотов; 7 — контрольная лампа включения аварийной сигнализации в блоке сигнализаторов; 8 — контрольная лампа включения аварийной сигнализации в выключателе; 9 — лампы указателей поворотов в задних фонарях; 10 — выключатель аварийной сигнализации.
Замена бокового указателя поворота
Замена бокового указателя поворота УАЗ Патриот 3163
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Поддев отверткой, извлеките фиксаторы фонаря бокового указателя поворота из отверстий в переднем крыле.
Полезный совет
Для того чтобы не поцарапать лакокрасочное покрытие автомобиля, оберните жало отвертки изоляционной лентой.
3. Снимите резиновый защитный колпак…
4. …и отсоедините клеммы с проводами от выводов фонаря.
5. Установите фонарь бокового указателя поворота в порядке, обратном снятию.
