Как соединить датчик спидометра с шестерней

8. Как оживить спидометр. Шестеренка датчика скорости.

Дошли руки до датчика скорости, точнее, его шестеренки.
Драйв — очень полезный ресурс, который помогает сэкономить на сервисе и на покупке правильных запчастей на своего железного коня. Давненько уже вычитал на драйве, что причина неработающего спидометра\одометра в 80% случаев — стершиеся зубья шестеренки. Купил новую. Благодаря Yura356 и его записи в бортжурнале не ошибся в выборе шестерни (дата выпуска моего Корейца 12.03.2003, значит правильная деталь в моем случае 46512-39700).

Попытку номер раз предпринял в городе, во дворе дома. Думал справлюсь быстренько, ведь я прочитал все случаи на драйве по замене этой шестеренки и я ко всему готов… Не тут то было — добраться до нее я добрался, но вот сковырнуть шлейф с датчика скорости я не смог — долго его ковырял и так и эдак — не поддается. А без снятия шлейфа накинуть головку на 10 на болт никак не получалось. Дела поджимали, пришлось отложить замену до поездки на дачу.

Позавчера, на даче, предпринял попытку номер два.

Итак, чтобы добраться до датчика нужно снять воздушный фильтр с патрубками, отсоединить мешающиеся проводки, те, что не отсоединяются — максимально отодвинуть в сторонку, чтобы был удобный доступ.

Вид на датчик Ближе

Т.к. руки у меня тонкие в запястье, то добраться до датчика оказалось не сложно. Возня возникла со шлейфом — никак не получалось его сковырнуть. И так пробовал, и эдак. Мучался до тех пор, пока не нащупал стопорную скобу на нем. Нажал ее и шлейф легко выскочил с датчика…

Скоба на шлейфе

Дальше никаких проблем не возникло.
Конструкцию из десяти удлинителей для трещотки мне городить не пришлось — с помощью своей ручонки и трещотки с одним удлинителем и головкой на 10 без проблем открутил болт, крепящий датчик к коробке.
С небольшим усилием, путем легкого раскачивания датчика туда-сюда, вынимаем его из гнезда…

Гнездо датчика Сам датчик

Шестеренка, как и предполагалось, изношена капитально.

Состояние шестеренки не ахти…

Вынимаем шестеренку из датчика. Для этого надо вытащить стопорное колечко.

Разобранный датчик Сравнение шестеренок — маркировка одна и та же…

Вставляем новую шестерню тем же макаром.

Датчик с новой шестерней

Вставляем датчик в его родное гнездо и, собссно, собираем все обратно, работа выполнена.

Прокатился по деревне — стрелка ожила! Одометр отмеряет метры\километры.

На следующий день покатил в область и обнаружил, что стрелка после 100км\ч начинает бешено дергаться… Пляя. Может дергаться подряд 5 минут, а может работать в штатном режиме три часа кряду. Датчик умирает?

upd спустя месяц. Стрелка перестала дергаться — видать из-за того, что аккумулятор снимал при промывке системы охлаждения.

Шестерня датчика скорости ваз 2109

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять? Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
2. Неисправный холостой ход.
3. Последнее время вы наблюдаете повышенный расход бензина.
4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Привод спидометра ваз 2109

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Проблема датчика скорости

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Механические спидометры.
• Электромеханические спидометры.
• Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Причины неисправности спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

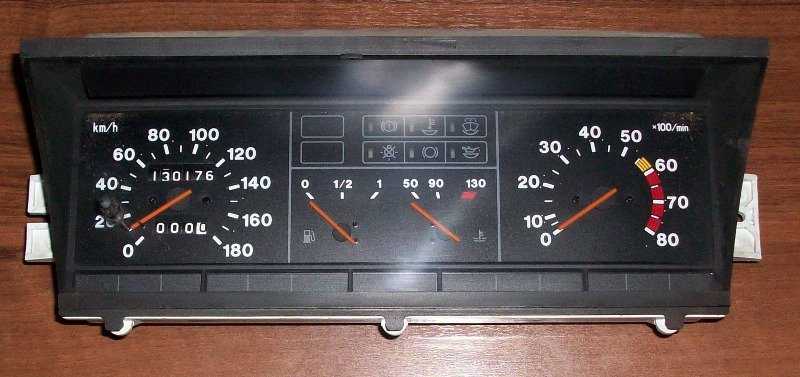

Комбинация приборов ВАЗ 2109

Если не работает спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

• не работает привод спидометра ВАЗ 2109;
• оборвался тросик;
• неисправен прибор.

• неровно стоят цифры на циферблате или не двигаются;
• при изменении скорости на счетчике отражаются неверные показания;
• стрелка на шкале стоит на месте при движении автомобиля.

Разобравшись, что именно не работает, необходимо снять неисправную детали и заменить ее или отремонтировать.

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

1. Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
2. Выкрутив болт и поддев отверткой корпус, снимаем его.
3. Затем демонтируются старые шестерни и устанавливаются новые.

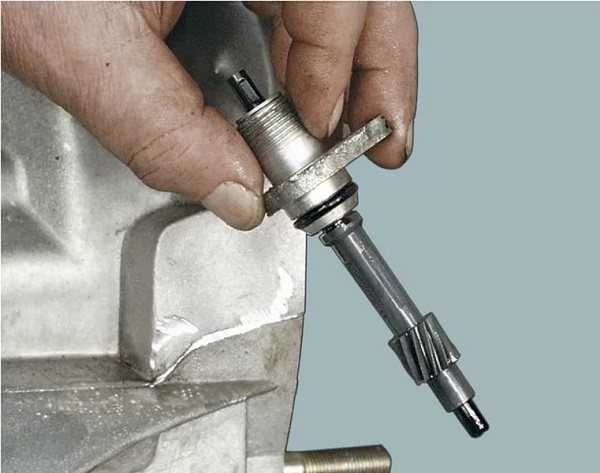

Привод прибора с шестернейМеняя шестерни, следует посчитать зубья. Их должно быть такое же количество, как и на старых изделиях, иначе на приборной панели будет высвечиваться неверная информация. При снятии корпус следует осмотреть. Если будут обнаружены потеки масла, необходимо поменять кольца уплотнения. Перед установкой на место рекомендуется все детали промыть керосином. Сборка осуществляется в обратном порядке (автор видео -Vladimir Solokhin).

Замена троса

Замена тросика спидометра ВАЗ – простая процедура.

Она состоит из последовательности действий:

1. Чтобы добраться до измерителей, необходимо снять приборку, открутив соответствующий крепеж.
2. При замене механизма нужно отключить проводку от старого устройства и присоединить к новому. Плоскогубцами открутить гайку крепления тросика и прикрутить его к новому указателю.
3. Далее счетчик устанавливается на место и собирается приборная панель.
4. При замене троса его сначала нужно отсоединить от редуктора. Для этого нужно открутить прижимную гайку и можно отсоединять.
5. Аналогично он откручивается от указателя скорости. Гайка в этом случае находится с обратной стороны.
6. Гайка имеет проушину, к ней следует привязать крепкую нить либо мягкую проволоку.
7. Затем трос нужно вытянуть с расчетом на то, что конец нити останется в салоне.
8. Далее отвязываем нить от старого троса, привязываем к новому и втягиваем в салон. Теперь его нужно подключить. При отсутствии проушины нить привязываем непосредственно к гайке.
9. При установке нового изделия его желательно смазать начиная от редуктора и до половины смазкой типа Литол или Шрус. Это продлит срок службы изделия, он не будет перетираться в местах сгибов.

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
• Холостой ход ведет себя нестабильно;
• Растет расход бензина;
• Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

• Снимите датчик;
• Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
• Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
• На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
• Одновременно с этим проверяйте, как меняется напряжение;
• При росте скорости частота импульсов и напряжение должны увеличиваться

• Здесь вам не придется демонтировать устройство;
• Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
• Вращайте руками колесо и следите за показаниями мультиметра;
• Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

• Данный метод проверки не требует использования мультиметра;
• Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
• Отключите импульсный провод от ДС;
• Включите зажигание и контрольной лампой найдите плюс и минус;
• Вывешивайте одно из передних колес с помощью домкрата;
• Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
• Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
• Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена и устройство приводпа спидометра ВАЗ 2109

Устройство и принцип действия спидометра

Приводом спидометра называют совокупность механизмов, предназначенных для передачи информации о скорости автомобиля на циферблат спидометра. На ВАЗ 2109 данный привод выполнен в виде двух шестерен (ведомая и ведущая), которые крепятся на вторичном валу коробки переключения передач, а также гибкого вала.

При вращении вторичного вала (автомобиль начинает движение) шестерни привода получают вращающий момент и передают его на гибкий вал, который, в свою очередь, имея связь со стрелкой спидометра, заставляет ее показывать необходимую информацию на циферблате.

В зависимости от модификации автомобиля гибкий вал может иметь разную длину. Это связано с тем, что первые «девятки» имели торпеду с низким расположением, а значит, вал имел меньшую длину. Лишь последние выпуски автомобилей, прошедшие модернизацию получили торпеду с более высоким расположением, что заставило конструкторов изготавливать гибкий вал большей длины.

Причина поломки привода спидометра ВАЗ 2109

Так как гибкий вал является самой основной частью привода спидометра, то распространенной причиной отказа работы спидометра, является его обрыв. Вал ломается из-за естественного износа и подлежит замене.

Для проверки работы вала, приборная панель снимается, оболочку с валом кладут на край внутренней части торпеды, заводят мотор и едут со скоростью 20 километров в час. Если вал не крутится, то это его разрыв. В случае, если он исправно вращается, то проблема кроется в самом механизме спидометра.

Также, неисправность привода может заключаться и в износе шестерен, которые закреплены возле вторичного вала коробки передач.

Замена привода спидометра ВАЗ 2109

В случае если произошел обрыв гибкого вала, то через салон вытаскиваются его отломившаяся часть, а уже под капотом демонтируются его остатки на коробке передач. Также стоит отметить, что отсутствие вращения гибкого вала может быть вызвано не только его обрывом, но и тем, что в процессе износа были повреждены его грани, которые не в состоянии принять вращающий момент с шестерни привода. В любом случае, вал подлежит замене.

Если проблема кроется в шестернях привода, то для этого автомобиль устанавливают на смотровую яму и откручивают болт, предназначенный для крепления корпуса привода и коробки передач. Чтобы без проблем снять корпус, можно воспользоваться плоской отверткой. После этого, старые шестерни снимаются, а на их место устанавливаются новые.

Внимание! Перед установкой новых шестеренок внимательно посчитайте количество зубьев. Оно должно совпадать с количеством зубьев на старой шестерне. Иначе спидометр будет показывать некорректную информацию

Иначе спидометр будет показывать некорректную информацию.

Видео — Ремонт спидометра на ВАЗ 2109

Почему привод спидометра должен быть всегда исправен?

Ответ на этот вопрос достаточно прост. Дело в том, что не все водители в состоянии правильно переключить передачу без соответствующей информации о скорости движения автомобиля. В особенности, это касается тех, чья «девятка» не имеет тахометра на приборной панели. Неправильное переключение передачи может сказаться на дальнейшей работе коробки передач и двигателя автомобиля.

Кроме того, не имея информации о скорости автомобиля, можно запросто стать нарушителем скоростного движения и тогда проблем с ГАИ не избежать.

Именно поэтому спидометр должен работать исправно и без отказов. Удачи на дорогах!

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
2. Поддержка оптимального функционирования регулятора холостого хода.
3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости

Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

• На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
• При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
• Увеличивается расход горючего;
• Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Как заменить трос спидометра на ВАЗ 2108-ВАЗ 21099?

Примечание! Перед началом замены, аккумулятор обесточить не забудьте, отсоединив для этого минусовую клемму от него, более подробно процесс отсоединения, смотрите в статье под названием: «Замена аккумулятора на машине», пункт 1!

Снятие: 1) Начать отсоединять его нужно будет сперва от комбинации приборов, для этого комбинацию нужно будет снять, если у вас автомобиль с низкой приборной панелью то в снятии комбинации не будет ничего сложного, просто два винта крепления щитка отверните (Указаны стрелками) и после чего снимите щиток комбинации приборов с автомобиля, а когда она будет снята, потянув за боковые защёлки, снимите саму комбинации с того места где она установлена, как это на маленьком фото показано.

Примечание! Что касаемо высокой панели приборов, то на ней всё тоже в принципе легко делается, просто времени на снятие комбинации приборов уйдёт немного больше, поэтому если ваш автомобиль обладает высокой панелью, то сперва вам будет нужно снять с неё щиток (Как это сделать, читайте в статье: «Замена щитка высокой панели приборов на автомобилях»), когда щиток будет снят, по бокам отверните винты крепления комбинации приборов (Один из таких винтов указан на фото ниже стрелкой) и после чего так же потянув за неё, снимите её с того места где она установлена!

2) После проделанных операций, когда комбинация приборов у вас уже будет на руках, но вы снять полностью с автомобиля её не сможете, потому что будут мешать провода и трос который к комбинации подсоединён, так вот вы их отсоедините, колодки проводов отсоединяются легко но начинать в начале надо будет с троса, для этого просунув палец в образовавшуюся щёль между комбинацией и панелью, отверните гайку троса которая его крепит (см. фото ниже) и после чего отсоедините трос от комбинации приборов, затем если вы захотите полностью снять комбинацию с автомобиля, то отсоедините от неё ещё и все провода и шланги (Шланги присутствуют на комбинации приборов, только с низкой панелью, на высокой панель лишь колодки с проводами в комбинации вставлены), один из шлангов кстати за счёт шплинта крепится, его нужно будет рукой вынуть как это сделать смотрите на маленьком фото ниже.

Будет полезно Инструкция по замене водяного насоса (помпы) фольксваген пассат б6 своими руками

Примечание! Если трос будет очень тяжело отвернуть и комбинация приборов просто выходить не будет на достаточное для вас расстояние, тогда поменяйте порядок действий и в самом начале трос сперва от коробки передач отсоедините (Это в пункте 3, ниже описано), а потом уже к снятию комбинации приборов переходите!

3) И в завершение к коробки автомобиля переберитесь (Она под днищем находится, рядом с двигателем, а если быть более точнее, то она к нему на болтах и гайках закреплена с левой стороны автомобиля, смотреть нужно по ходу движения авто), в верхней части у неё вы найдёте второй конец троса который на фото ниже для наглядности стрелкой указан, у вас он может быть ввёрнут в саму коробку (Если это карбюратор), либо же в датчик будет завёрнут (Если у вас инжектор), в любом случае трос нужно будет выкрутить при помощи пассатижей (Руками очень не удобно) и отсоединить его от коробки, а когда он будет отсоединён, потянув за него, выньте его из салона автомобиля на улицу.

Примечание! Для удобства и более быстрой установки нового троса, некоторые владельцы поступают таким образом, берут верёвку и привязывают один конец к старому тросу, а другой к новому (смотрите обе фотографии ниже), после того как всё привязали, перебраться будет нужно к коробке передач и отвернуть там трос от коробки, после отворачивания потянув за трос, вывести его на улицу придётся и тем самым старый трос вы выведите, а новый встанет на его место и отвязав верёвку, можно продолжить установку нового троса спидометра на машину!

Установка: Новый тросик ставится на своё место в обратном порядке снятию, откуда именно вы его будете вставлять не имеет смысла (Но удобней всего из салона его засовывать), после его установки, заведите автомобиль и проедьтесь на нём проверив тем самым работоспособность спидометра.

Дополнительный видео-ролик: Увидеть наглядно процесс замены троса на инжекторном автомобиле с высокой торпедой, вы можете в ролике ниже:

Примечание! Ещё один наглядный пример по замене троса, вы можете увидеть в ещё одном ролике он так же расположен ниже, но в нём уже используется автомобиль с низкой панелью приборов!

Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

спидометр

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

1. вал (гибкий) отсоединяют от спидометра на приборном щитке;
2. заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

1. машину ставят на смотровую яму либо эстакаду;
2. при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
3. снимают корпус (его следует поддеть отверткой);
4. снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

1. выдается неправильная информация о скорости движения ТС;
2. цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
3. перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

1. два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
2. на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
3. затем отключается прикуриватель;
4. фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как заменить подшипник в задней ступице на ваз 2109

Как снять сиденье на ваз 2114

Замок зажигания ВАЗ 2101. Устройство, схема и описание возможных неисправностей. Видео замены

Какие жиклеры ставить на карбюратор ваз 21083

Схема топливной системы ваз 21214 инжектор

Бензиновый фильтр на ваз 2110 инжектор

Почему не работает подогрев сидений на ваз 2114

Cхема электропроводки ваз 2110 инжектор 8 клапанов и с карбюраторным двигателем

ВАЗ 2109: как выполнить правильно ремонт спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

Комбинация приборов ВАЗ 2109

Если не работает спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

• не работает привод спидометра ВАЗ 2109;
• оборвался тросик;
• неисправен прибор.

Проверка механизма на работоспособность

• неровно стоят цифры на циферблате или не двигаются;
• при изменении скорости на счетчике отражаются неверные показания;
• стрелка на шкале стоит на месте при движении автомобиля.

Для определения точной причины неработающего счетчика автомобиль лучше установить на подъемное устройство или смотровую канавку. Провести диагностику можно с помощью помощника. Для проверки нужно открутить гайку, удерживающую трос спидометра. Затем один человек крутит трос, находясь под машиной, а второй в салоне наблюдает за шкалой. Если при вращении тросика стрелка дергается, значит он и счетчик исправны.

Как заставить датчик скорости работать

Теперь необходимо устранить причину поломки спидометра, которая всегда заключается в незначительной мелочи. Итак, в результате чего может не работать спидометр на ВАЗ 21099?

1. Разрыв тросика спидометра. Если дело в этом, деталь необходимо заменить.
2. Изменение формы стрелочки, замеряющей скорость ВАЗ. Чтобы заменить стрелку, нужно аккуратно поддеть погнутую детальку при помощи пластиковой вилочки, а затем столь же бережно установить новую.
3. Изношенность и стирание зубчиков на шестеренках спидометра (они расположены на обратной стороне щитка приборов).

Найдя причину поломки, замените соответствующую деталь. Если ничего перечисленного выше вы не обнаружили, возможно, все гораздо проще, чем казалось вначале. Просто немного пошевелите стрелочку, установленную на спидометр на ВАЗ 21099 инжектор. Может быть, она просто застряла.

Итак, либо заменив поломанные детали, либо просто поправив стрелочку, вы гарантированно вернете спидометр в рабочее состояние. Теперь осталось собрать всю конструкцию. При этом будьте особенно внимательны при соединении проводов на торпеде и панели приборов, поскольку каждый из них важен для функционирования автомобиля.

Процесс ремонта и замены деталей на ВАЗ 21099 должен выполняться человеком, который знает, что он делает. Если вы сомневаетесь в том, что сумеете сами починить автомобиль, лучше обратитесь к профессионалам.

При разборе конструкции, которая мешает вам подобраться к датчику скорости, вы контактируете с очень важными деталями. Неправильно подсоединив провода либо сделав что-то не так с рулем, который вы также снимаете, можно не только не починить машину, но и поломать еще что-нибудь.

Инструкция по устранению неисправностей спидометра

Разобравшись, что именно не работает, необходимо снять неисправную детали и заменить ее или отремонтировать.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

1. Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
2. Выкрутив болт и поддев отверткой корпус, снимаем его.
3. Затем демонтируются старые шестерни и устанавливаются новые.

Привод прибора с шестерней

Меняя шестерни, следует посчитать зубья. Их должно быть такое же количество, как и на старых изделиях, иначе на приборной панели будет высвечиваться неверная информация. При снятии корпус следует осмотреть. Если будут обнаружены потеки масла, необходимо поменять кольца уплотнения. Перед установкой на место рекомендуется все детали промыть керосином. Сборка осуществляется в обратном порядке (автор видео -Vladimir Solokhin).

Замена троса

Замена тросика спидометра ВАЗ – простая процедура.

Она состоит из последовательности действий:

1. Чтобы добраться до измерителей, необходимо снять приборку, открутив соответствующий крепеж.
2. При замене механизма нужно отключить проводку от старого устройства и присоединить к новому. Плоскогубцами открутить гайку крепления тросика и прикрутить его к новому указателю.
3. Далее счетчик устанавливается на место и собирается приборная панель.
4. При замене троса его сначала нужно отсоединить от редуктора. Для этого нужно открутить прижимную гайку и можно отсоединять.
5. Аналогично он откручивается от указателя скорости. Гайка в этом случае находится с обратной стороны.
6. Гайка имеет проушину, к ней следует привязать крепкую нить либо мягкую проволоку.
7. Затем трос нужно вытянуть с расчетом на то, что конец нити останется в салоне.
8. Далее отвязываем нить от старого троса, привязываем к новому и втягиваем в салон. Теперь его нужно подключить. При отсутствии проушины нить привязываем непосредственно к гайке.
9. При установке нового изделия его желательно смазать начиная от редуктора и до половины смазкой типа Литол или Шрус. Это продлит срок службы изделия, он не будет перетираться в местах сгибов.

При поломке указателя скорости желательно заменить полностью прибор в сборе.

labavto.com

Если на ВАЗ 2109 начала прыгать стрелка спидометра, это говорит о том, что возникли неполадки. В итоге, прибор будет выдавать некорректные данные, из-за которых водитель может превысить скорость, не зная об этом, а это грозит не только штрафом, но и другими неприятностями. Поэтому решать проблему нужно сразу же после ее обнаружения.

Устройство прибора, его назначение и принцип действия

Прежде чем искать неполадки, нужно разобраться с устройством и принципом работы прибора. Привод спидометра – это совокупность механизмов, задачей которых является выведение данных скорости движения автомобиля на приборную панель.

Привод ВАЗ 2109 механического типа, состоящий из ведущей шестерни и ведомой, тросика. На другом валу КПП закреплены шестерни. Во время движения вал вращается, сообщает крутящий момент шестерням, они передают его тросику, который связан со стрелкой в спидометре на приборной панели, указывающей актуальную информацию на циферблате. Длина тросика зависит от установленной приборной панели. На ВАЗ рассматриваемой модели, она может быть высокой или низкой. При приобретении нового изделия на это следует обращать внимание.

Если стрелка стоит на месте, дергается или вращается, как придется, то в механизме что-то неисправно. Возможны следующие поломки:

• связанные с показаниями скорости на панели;
• повреждение либо разрыв тросика;
• поломка привода.

Что следует делать для обнаружения неполадок?

С целью диагностирования неисправности в работе спидометра, нужно расположить автомобиль на возвышении (эстакаде, смотровой яме, подъемнике). Можно приподнять авто, установив на надежные опоры, например, из деревянных брусков. Важно, чтобы было доступным дно машины. Далее откручивается гайка крепления троса прибора.

Для проведения диагностики потребуется помощник. Снизу один человек крутит отсоединенный тросик спидометра, проворачивая то вправо, то влево. Другой, в кабине наблюдает за приборами. Если заметно перемещение стрелки, значит тросик цел, проблема в приводе. Хотя причина дергающейся стрелки возможно заключается в гибком вале, если он растрепался, и оплетка задевает ее.

Для проверки привода следует его демонтировать. Для этого отпускается поперечина, служащая для крепления КПП. Потом с помощью плоской отвертки поддевается каркас привода. Отведя коробку в сторону, вынимают привод и выполняют его диагностику.

Сначала вращают шестерню, чтобы проверить вращение гнезда под трос спидометра. Если вращения нет, то привод подлежит замене.

Для исключения ошибки при покупке нового устройства, желательно взять поломанный привод для примера, так как может не совпадать число зубчиков на шестеренке. При установке шестерни с неправильным количеством зубьев, возможно, что после начала движения вырвет привод, что приведет к серьезной поломке трансмиссии. Для будущей эксплуатации придется поменять крышку сзади и обновить смазку.

Ремонт привода спидометра

Для замены уплотнительного кольца, которое стало пропускать масло, или заменить корпус, его придется демонтировать. Для этого нет необходимости в съеме КПП. Автомобиль ставят на подъемник или другое приспособление. Процесс включает в себя следующие действия:

• Торцовым ключом откручивается болт, держащий корпус привода.

• Далее плоской отверткой поддевается корпус и достается привод.
• На следующем шаге демонтируется и осматривается ведомая шестерня, так как она пластиковая, то возможны дефекты. Если есть следы износа, деформированные или «слизанные» зубья, ее необходимо заменить.

• Подвергается осмотру уплотнительная резинка. Меняем ее, если она износилась.
• Следует также осмотреть, в каком состоянии находится посадочное место, где размещается наконечник троса. Он не должен содержать стертых узлов, сколов, иначе шестерню необходимо заменить.
• При осмотре нужно внимательно осмотреть участок в корпусе КПП, куда ставится привод. В случае обнаружения масляных потеков, необходимо заменить кольца уплотнения привода, находящееся на корпусе.
• Сначала, при замене кольца, вынимается ведомая шестеренка, а потом выталкивается уплотнитель.
• Затем, все детали необходимо вымыть в керосине и установить на место.

Снятие и ремонт занимает не более получаса.

Процесс замены тросика

Частой причиной неполадок со спидометром является неисправный тросик (гибкий вал). Процесс замены простой: необходимо провести следующие операции:

1. Спустившись под машину, расположенную на возвышении, со стороны мотора находим тросик. Отодвигаем вверх защитный чехол и снимаем гайку, демонтируем трос от спидометра.
2. Осматриваем место соединения с приводом. Входное отверстие и конец троса квадратной формы. В случае слизанных краев во время вращения трос остается в покое. Покупка нового вала решит проблему.
3. Чтобы вращение точно передавалось спидометру, на участке входа гибкого вала устанавливаем тонкую прокладку. Ее можно вырезать из пластиковой бутылки.
4. Для замены гибкого вала нужно вынуть набор приборов с панели. В случае установленной высокой приборки, первой снимаем накладку, а потом крепления приборного блока. Если же панель низкая, то откручиваем два болта и, сжав фиксаторы пальцами, удаляем козырек.
5. Теперь демонтируем приборный блок.
6. Потом откручиваем гайку гибкого вала и вынимаем его через отсек мотора. Следует запомнить, как он идет, чтобы правильно установить новый.
7. Далее протягиваем новый гибкий вал. Вставляем в перегородку отсека заглушку, смазав ее Литолом, чтоб она легче зашла.
8. После снятия блока приборов можно при необходимости заменить спидометр.
9. Когда выполнены все замены, приборы устанавливаются на место.

Снятие спидометра

Круглый прибор как на ваз2106

• Чтобы демонтировать спидометр такого образца необходимо снимать переднюю панель приборного щитка
• Сначала откручиваем два болта, крепящих пластиковые накладки на рулевой колонке , после этого поочередно снимаем нижнюю, а затем верхнюю части накладок
• При этой процедуре снимаем уплотнительное кольцо с замка зажигания, его важно не забыть установить обратно при сборке
• На передней панели (нижняя ее часть) находятся два углубления, на том же уровне что и рулевая колонка. В них имеются отверстия, через которые получаем доступ к скобам, крепящим панель
• Поддеваем панель, вставив в них две плоские (шлицевые) отвертки
• В случае, когда эти отверстия закрыты пленкой либо заводским полимером, нужно просто проковырять их при помощи отвертки, шила либо ножа
• Приборная панель легко выйдет из посадочного места, открывая свободный доступ к спидометру и месту, куда крепится тросик спидометра ваз 2109

Старый образец спидометра от ваз2101

• Чтобы открутить спидометр такого типа, сначала придется снять решетку обдува, расположенную со стороны салонной печки, или же решетку обдува лобового стекла
• Они прикреплены простыми фиксаторами, которые достаточно слегка поддеть (отжать) с помощью отвертки, либо просто провернуть
• Через открывшееся отверстие мы получаем свободный доступ к фиксаторам, крепящим щиток приборов
• Освободите любой фиксатор (достаточно одного), после этого вытолкните щиток приборов в салон
• Если щиток длительное время не снимался и закис фиксатор, тогда рекомендуем воспользоваться жидкостью WD-40 либо ее аналогом

Замена троса и спидометра в случае надобности

Замена спидометра своими руками очень проста, достаточно лишь отсоединить электрические разъемы от старого прибора и переключить их на новый прибор.Для этого:

• Пассатижами (плоскогубцами) надо открутить гайку троса и прикрутить к новому спидометру
• После чего устанавливаем прибор на место и затем собираем панель
• Чтобы заменить на ваз 2109 трос спидометра его необходимо сначала открутить от редуктора
• Соединение расположено под днищем машины, возле коробки передач

Откручиваем трос от редуктора по днищем машины возле коробки

• Пассатижами (плоскогубцами) откручиваем прижимную гайку и отсоединяем трос
• После этого откручиваем трос то спидометра таким же способом
• С обратной стороны к прибору прикручена гайка троса, вот ее требуется открутить

Гайка троса, прикрученная к прибору, которую нам нужно открутить

• Гайка имеет специальную проушину, к которой надо привязать прочную мягкую проволоку либо прочную нить
• Затем вытягиваем тросик на себя из-под днища со стороны редуктора, чтобы конец (проволоки) или нити оставался в салоне
• Отвязываем нить либо проволоку (смотря, что вы привязывали) от старого троса
• Привязываем ее к новому тросу, после этого втягиваем его в салон, затем подключаем
• Если такой проушины нет (это иногда бывает на неоригинальных тросиках привода спидометра), тогда в качестве стопора нити используем гайку
• Прежде чем установить новый трос, его желательно смазать изнутри густой смазкой типа «Литол» либо «Шрус», более половины длины, которая начинается от редуктора
• Так трос дольше проработает и не будет при этом перетираться об оболочку в местах сгибов
• Почему необходимо заменить спидометр целиком, если вполне можно определить и устранить поломку его механизма?
• Это проще потому, что ремонт спидометров не предусмотрен и запчасти не производятся, продаются они в сборе
• Кроме этого, если произошла поломка одной детали, то в скором будущем может произойти поломка следующей
• А долгая и кропотливая работа по выявлению и устранению неполадки отнимет много времени, вам быстрее и проще найти, купить и установить новый прибор, чтобы надолго забыть о неисправностях

Простота и легкость диагностики и замены просто поражают, с этим способен справится любой водитель без каких либо трудностей. Тут видео не требуется, однако вам никто не запрещает его посмотреть.

Порядок действий

Теперь разберемся, как снимать привод, когда на ваз 2109 спидометр не работает:

• Для этого отпускаем поперечину, которой крепится КПП к кузову, отдаем гайку, которой крепится привод
• Поддеваем корпус привода плоской отверткой (как на фото ниже)
• Отжимая КПП в сторону (например, куском трубы) от привода, вытаскиваем из нее привод
• Затем проверяем исправность его
• Для этого крутим за шестерёнку и смотрим, начинает ли поворачиваться паз под тросик спидометра или нет
• Если паз не проворачивается – тогда заменяем привод спидометра
• Отправляясь в магазин за новым приводом, старый на всякий случай лучше взять для образца с собой (можно перепутать количество зубьев на его шестерне)
• А если установить «чужой» (не тот что нужно) привод, тогда не более чем через 100метров он выломает крышку коробки, потому что не совпадающий шаг шестеренки просто вывернет наружу весь привод и получится серьезная поломка КПП
• Чтобы была возможность в дальнейшем использовать эту коробку передач, необходимо будет заменить её заднюю крышку и заменить полностью масло
• Если старое вдруг всё выльется, все равно в нем останутся обломки и крошки корпуса, которые впоследствии могут попасть на зуб шестерни или засорить масляный канал

Теперь, когда вы знаете, как определить в чем причина, если вдруг стала прыгать стрелка спидометра и устранить её своими руками.

Ремонт привода

Мы рассмотрели только замену привода, если в ваз 21093 не работает спидометр, иногда это сделать проще и дешевле:

• Снимается привод спидометра, как правило, для замены его корпуса, либо уплотнительного кольца из-под которого течет смазка, либо самой шестеренки привода
• Снятие его производится без демонтажа агрегата коробки передач, автомобиль для этого лучше загнать на эстакаду, смотровую яму либо подъемник

Порядок выполнения ремонта будет выглядеть таким образом:

• С помощью торцового ключа отворачиваем болт, которым крепится корпус привода, и поддеваем его отверткой, затем вынимаем

Откручиваем гайку привода, снимаем её, затем поддев корпус плоской отверткой достаем привод

• Теперь мы можем снять и ведомую шестерню
• Такая шестерня изготовлена из пластика, поэтому важно внимательно осмотреть её и если обнаружили следы выработки, сразу замените ее

Осматриваем состояние уплотнительной резинки (показана стрелкой), затем вынимаем и осматриваем пластиковую шестерню

• Кроме этого важно обратить внимание на состояние посадочного гнезда, куда входит наконечник гибкой тяги (троса) спидометра
• Гнездо не должно иметь слизанные углы и быть разбитым, иначе такие дефекты является причиной для замены шестерни
• Так же стоит обратить внимание на состояние корпуса коробки, в том месте, где устанавливается наш привод
• Если видны следы подтеков смазки, тогда необходимо будет заменить резиновое кольцо уплотнения привода, которое располагается на его корпусе
• Для снятия его, необходимо будет вынуть ведомую шестеренку, после этого вытолкнуть из паза уплотнительное кольцо
• Все детали затем промываются в чистом керосине

Конечно услуги СТО никто не отменял, если вам лень возиться, хотя возиться здесь скорее не применимое выражение (дел то всего на 10-20 минут), и цена их услуг вас устраивает, тогда решайте сами.

Замена тросика

Практически повсеместно владельцы машин сталкиваются с проблемой поломки спидометра, причиной которой частенько служит неисправность тросика. Чтобы заменить тросик совсем не обязательно ехать в автосервис, ведь с легкостью можно самостоятельно справиться с этой задачей, наша инструкция в этом поможет. Итак:

• Спуститься по автомобиль (на яме либо эстакаде) затем необходимо открутить тросик от привода вашего спидометра, расположенного со стороны моторного отсека, сдвигаем резиновый чехольчик вверх, и откручиваем гайку на тросе
• После этого отсоединяем тросик
• Чтобы отсоединить тросик от спидометра, предварительно необходимо снять блок приборов с приборной панели
• При этом, если у вашего автомобиля приборная панель низкая, тогда откручиваем два болтика и осторожно снимаем козырек, пальцами сжимая подпружиненные зажимы
• Затем можно вынуть комбинацию приборов
• Если в автомобиле установлена высокая приборная панель – тогда сначала вам необходимо будет снять накладку, затем откручивать блок приборов
• Затем вам следует с задней стороны откручивать гайку тросика от спидометра, и вытащить старый трос через моторный отсек, запомните при этом, как он проходил
• Потому что, следующей ступенью у вас будет прокладка (протяжка) нового тросика
• Вставить заглушку в переборку отсека будет гораздо проще, если предварительно смазать её маслом, Литолом например

Замена Ведущей Шестерни Привода Спидометра Ваз 2109

9.1.6 Снятие и установка привода спидометра

Снятие и установка привода спидометра

1. Подпереть задние колеса сапогами против скольжения, затем отделить переднюю часть автомобиля и надеть его на опоры. Привод спидометра расположен на задней части коробки передач, рядом с точкой входа, на дифференциале правого приводного вала. В зависимости от конфигурации модели привод может иметь механическую (кабельную) конструкцию или электронный датчик. 2. На моделях с тросовым приводом спидометра снимите стопорный штифт и отсоедините трос от звездочки привода. Для других моделей отключите соответствующую публикацию.

3. Снимите крепежный болт и снимите его с помощью теплозащитного экрана (если имеется).

4. Снимите приводной блок с коробки передач с картера коробки передач и снимите его с помощью уплотнительного кольца.

5. При необходимости редуктор можно снять с корпуса редуктора (не забудьте снять прокладку), проверить состояние редуктора, при обнаружении каких-либо механических дефектов заменить его. При необходимости замените уплотнительное кольцо. 6. Если есть признаки износа или повреждения приводного механизма, проверьте состояние приводного механизма.

замена Приводы спидометра ВАЗ 2109/14 и их модификации

Привет всем, в этом видео я поговорю замена привода спидометра

для модификации переднего инжектора.

шестерня спидометр AVEO.

Это было старо шестерни

с открытыми зубами новая была переведена на новый дифференциал в течение недели. Я советую.

7. Чтобы снять зубчатое колесо с коробки передач, правый ведущий вал (см. Разделы «Уплотнения ведущего вала» и «Правый ведущий вал» в разделе Замена сальника) Снимите три крепежных болта и снимите корпус шестерня привод спидометра от корпуса коробки передач (вместе с уплотнительным кольцом). Снимите редуктор с дифференциала в сборе, снимите все прокладки.

1. Вставьте дифференциальную шайбу в шайбы, затем переведите привод спидометра в его номинальное положение, убедившись, что он правильно зацеплен с возвратными канавками. Установите новое уплотнительное кольцо на задней части корпуса привода. Установите корпус на коробку передач и затяните крепежные болты. Оцените износ уплотнения приводного вала и при необходимости замените. Заполните приводной вал коробкой передач (см. Рис. Рис. Замена сальника)

Ремонт спидометра автомобиля ВАЗ 2109

Признаки неисправностей спидометра:

• На счетчике цифры ровно не становятся, а со временем перестают вообще работать.
• Спидометр начинает давать неправильную скорость перемещения автомобиля.
• Перегорают датчики.

Снятие передней панели авто

Для осуществления ремонта спидометра ВАЗ 2109 необходимо снять переднюю панель:

• Откручивается «борода». Для этого выворачиваются на нижней панели два винта.
• Снимаются три зажима на верхней панели и отключаются выключатели для габаритов, аварийки и ближнего света.
• Вытаскивается магнитола, отключается прикуриватель.
• Откручиваются два винта, фиксирующие панель, тросик спидометра. Снимаются три колодки, удаляется панель.
• Откручиваются винты, удерживающие блок спидометра.

При завышении скорости на спидометре нужно выполнить такие действия:

• Указательную стрелку перебросить через ограничитель.
• Внизу шкалы приклеить кусок строительного скотча.
• В нижней точке приборной стрелки карандашом проставляется метка.
• С помощью линейки замеряется расстояние на приборе от нуля до десяти километров в час. Его значение равно 0,7 миллиметров.
• Отмеряется нужное расстояние на скотче от ранее поставленной метки и опять ставится метка.
• Снимается стрелка спидометра и устанавливается таким образом, чтобы на вторую метку падало ее нижнее положение.

Если ремонт автомобиля ВАЗ 2109 произведен правильно, стрелка обратно перекидывается через ограничитель.

• При поломке счетчика километража цифры просто поправляются рукой.
• Перегоревшие датчики панели меняются новыми элементами.

Замена привода спидометра авто ВАЗ 2109

Если спидометр не работает, или его показания ошибочны необходимо заменить привод. Привод спидометра выполняется гибким валом, когда длина приводного троса не больше 3,55 метров или электрическим синхронным приводом. Во вращение приводится счетный узел спидометра через червячную передачу от входного вала, промежуточный вал и червячные передачи этого вала. Набор цилиндрических барабанчиков, которые свободно установлены на общей оси, составляет счетный узел. На цилиндрической поверхности деталей нанесены от 0 до 9 цифры. Когда выполняется ремонт автомобиля ВАЗ 21099, снимается для замены корпус шестерни привода и уплотнительные кольца, привод спидометра. Снять его можно без демонтажа коробки передач. Инструкция предлагает такой порядок работ:

• Автомобиль устанавливается на эстакаду или смотровую яму.
• Отворачивается торцовым ключом болт, фиксирующий к коробке передач корпус привода спидометра.
• Плоской отверткой аккуратно поддевается и снимается корпус, как показано на фото.

• Снимается ведомая шестерня.

Совет: Материалом для изготовления шестерни служит пластик. Деталь нужно внимательно рассмотреть и при обнаружении выработки заменить новой.

• Обращается внимание на гнездо, куда ставится наконечник гибкой тяги одометра, у него не должно быть выработки и отсутствовать слизанные углы, иначе дефект будет служить причиной для замены шестерни.
• Тщательно осматривается корпус коробки, куда устанавливается привод. При обнаружении следов масляных подтеков меняется уплотнительное кольцо, которое расположено на корпусе привода. Для этого вынимается ведомая шестерня и уплотнительное кольцо выталкивается.

Вытаскивается ведомая шестерня

• Все детали промываются в чистом керосине.
• После этого устройство собирается в обратно порядке и устанавливается на место.

Если автовладелец решил самостоятельно выполнить спидометру ремонт ВАЗ 21099, видео подскажет, как это сделать правильно, тогда цена выполнения работ будет значительно ниже.

AVTOTRUE.RU

• Home
• Автогараж
• Замена Ведущей Шестерни Привода Спидометра Ваз 2109

Установка спидометра на автомобиль ВАЗ 2109

Целью спидометра является информирование водителя о расстоянии и скорости. Он также определяет состав своих единиц — счетчик, показывающий пробег автомобиля, называемый одометром, а скорость — сам спидометр. Сломанный спидометр — очень неприятная поломка. Дорожные полицейские могут быть наказаны за превышение скорости и трудности с правильным переключением передач, особенно на поворотах. Ремонт спидометра ВАЗ 2109 выполняется самостоятельно.

Симптомы дефектов спидометра:

• Цифры точно не попадают на прилавок, но в конце концов они перестают работать.
• Спидометр начинает выдавать неправильную скорость автомобиля.
• Датчики перегорают.

Для ремонта спидометра ВАЗ 2109 необходимо снять переднюю панель:

• Откручиваем «бороду». Для этого закрутите два винта на одной из панелей.
• Верхняя панель снимает три зажима и выключает габаритные огни, аварийное освещение и ближний свет.
• Радио снято, прикуриватель выключен.
• Выкручиваются два винта, крепящих панель, трос спидометра. Три прокладки сняты, панель снята.
• Винты, удерживающие блок спидометра, ослаблены.

Если вы превысили спидометр, вы должны сделать следующее:

• Сдвиньте стрелку указателя над упором.
• Приклейте кусок строительной ленты к нижней части шкалы.
• Маркер размещается в верхней части стрелки.
• С помощью линейки расстояние на устройстве измеряется от нуля до 10 км в час. Его значение составляет 0,7 мм.
• Требуемое расстояние на клейкой ленте от ранее установленной отметки измеряется, и отметка снова помещается.
• Игла спидометра извлекается и устанавливается так, чтобы ее нижнее положение опускалось до второй отметки.

ВАЗ 2109: как выполнить правильно ремонт спидометра

Назначение спидометра – информирование водителя о пройденном пути и скорости движения. Это обуславливает и состав его узлов – счетного, указывающего пробег автомобиля, который называют иногда одометром, и скоростного, сам спидометр. Неработающий спидометр – очень неприятная поломка. Это и опасность оказаться наказанным гаишниками за превышение скорости, и трудности в правильном переключении передач, особенно при вхождении на повороты. Ремонт спидометра ВАЗ 2109 можно выполнить своими руками.

Привод спидометра ВАЗ 2109 — частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую — когда низкая).

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже — и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

• вал (гибкий) отсоединяют от спидометра на приборном щитке;
• заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Приводная шестерня датчика скорости

Шестерня привода спидометра: основа надежного измерения скорости

Механические и электромеханические спидометры, а также монтируемые в коробке передач датчики скорости автомобилей и тракторов имеют червячный привод, реализованный на паре шестерен. О том, что такое шестерня привода спидометра, каких типов она бывает, как устроена и работает — читайте в данной статье.

Назначение и место шестерни привода спидометра в автомобиле

В современных транспортных средствах и автотракторной технике используется два способа измерения скорости — измерение угловой скорости вращения вторичного вала коробки передач и измерение угловой скорости вращения ведущих колес. В первом случае используются механические и электромеханические датчики с прямым приводом от вала, а во втором случае — бесконтактные датчики, обычно совмещенные с датчиками ABS. Несмотря на широкое распространение бесконтактных датчиков, обычные приводы спидометров все еще остаются актуальными — именно о них пойдет речь в дальнейшем.

Механический привод спидометра может иметь различное расположение:

— В коробке переключения передач (КПП);
— В раздаточной коробке (РК).

В мотоциклах, скутерах и другой мототехнике привод спидометра чаще всего устанавливается в колесе.

Независимо от положения и типа, привод спидометра реализуется на червячной паре, которая получает крутящий момент от вторичного вала КПП или РК. Выбор червячной передачи неслучаен — она обеспечивает изменение потока крутящего момента на 90° (перпендикулярно оси вторичного вала) и возможность монтажа датчика спидометра в стенке картера коробки передач. Также червячная передача для привода спидометра при небольших размерах шестерен обладает большим передаточным числом и лучшей надежностью, чем передача на конических шестернях.

В технике используется два типа механического привода спидометра:

— Прямой — спидометр получает крутящий момент непосредственно от ведомой шестерни червячной передачи посредством гибкого вала;
— Через датчик спидометра (датчик скорости) — крутящий момент от ведомой шестерни червячной передачи подается на электромеханический датчик, где угловая скорость преобразуется в электрический сигнал, который используется спидометром для отображения скорости.

Конструкция шестерен привода спидометра принципиально одинакова для всех типов транспортных средств, о чем необходимо рассказать подробнее.

Типы и конструкция шестерен привода спидометра

— Ведущая шестерня (червяк);
— Ведомая шестерня.

Ведущая шестерня — или червяк — всегда выполняется в виде отдельной детали, которая устанавливается на вал с помощью шпонки, стопорного кольца или иным способом. Червяк имеет большой диаметр и малое количество зубов.

Ведомая шестерня также может выполняться в виде отдельной детали, или изготавливаться заодно со своим валом. Эта шестерня всегда косозубая, с количеством зубов от 11 (у легковых автомобилей) до 24 (у грузовых автомобилей).

Шестерни могут изготавливаться из стали и других сплавов, а также из твердых пластиков. Как правило, на грузовых автомобилях используются металлические шестерни, а на легковых широко применение находят как металлические, так и пластиковые детали.

В отдельную категорию можно выделить промежуточные шестерни привода датчика спидометра. Данные шестерни применяются на легковых и грузовых автомобилях с целью модернизации системы контроля скорости с внесением минимальных изменений в конструкцию коробки передач. В этом случае привод остается прежним — червяк с косозубой шестерней, однако он нагружен на пару прямозубых шестерен, которые приводят во вращение электромеханический датчик спидометра. Данное решение применяется на многих отечественных автомобилях, в том числе ВАЗ, КАМАЗ, МАЗ и других.

Принцип работы шестерни привода спидометра

Принцип работы привода спидометра крайне прост. Как было сказано выше, шестерни образуют червячную передачу, которая осуществляет отбор крутящего момента от вторичного вала КПП или РК, изменение его направления и характеристик. В результате ведомая шестерня привода на различных скоростях движения транспортного средства вращается с определенной угловой скоростью, которая преобразуется датчиком или спидометром в удобные для считывания водителем показания.

Благодаря простому устройству привод спидометра имеет значительный ресурс и довольно редко выходит из строя. Наиболее частая проблема — износ зубцов шестерен, что проявляется падением точности показаний спидометра, рывками стрелки по циферблату, посторонним шумом со стороны коробки и т.д. При появлении признаков неисправности привода шестерни необходимо заменить. Для замены ведущей шестерни приходится частично разбирать коробку передач, для замены ведомой шестерни достаточно ее демонтировать и поставить новую деталь (обычно она держится на одном болте через прокладку). При покупке запчастей необходимо выбирать те же шестерни, что были установлены на автомобиле ранее, установка шестерен с другим числом зубцов или их геометрией приводит к нарушению показаний спидометра, что совершенно недопустимо.

При своевременной замене привод спидометра будет надежно работать в любых условиях эксплуатации, повышая безопасность дорожного движения.

Как проверить датчик скорости — 3 простых способа

Скорость автомобиля надо знать не только для информирования водителя. Многочисленные электронные системы используют значение скорости в качестве входного параметра для правильного управления подопечными агрегатами. Есть несколько способов определения данной величины, чаще всего используется отдельный датчик в трансмиссии.

Назначение и место расположения ДС

Датчик скорости автомобиля (ДС) выполняет несколько системных функций:

• выдаёт сигнал на приборную панель для информирования водителя в легко считываемом цифровом или стрелочном формате;
• сообщает скорость блоку управления двигателем;
• предоставляет значение скорости в общую информационную шину автомобиля для использования системами помощи водителю.

Параллельно информация о скорости может сниматься с датчиков частоты вращения колёс системы ABS, данные будут сравниваться электронными блоками.

Располагается ДС на одном из элементов трансмиссии, это может быть коробка передач или раздатка. Иногда использовался прямой привод от одного из колёс.

Принцип работы датчика скорости

Фактически ДС замеряет не скорость, а частоту вращения той детали, на которой имеется зубчатый венец. Преобразовать это значение в скорость можно механическим или электронным способом, поскольку в трансмиссии имеется однозначная и известная связь частоты со скоростью при штатном размере колёс.

Установка шин или дисков иного размера ведёт к появлению ошибки замера скорости. Как и доработка трансмиссии с изменением передаточных чисел после ДС.

Датчики могут быть механическими и электронными. Механический ДС уже не применяется, раньше он состоял из устройства редукторного типа, заканчивающегося тросиком в оболочке. Вращение тросика передавалось на приборную панель, где к ней была подсоединена магнитная система.

Переменное магнитное поле индуцировало токи в катушках, которые измерялись стрелочным миллиамперметром, проградуированном в величинах скорости.

Получившийся спидометр обычно совмещался с механическим счётчиком оборотов – одометром, фиксирующим общий и суточный пробеги автомобиля.

Электронные датчики могут использовать в работе различные принципы:

• оптический, когда луч проходит через прорези во вращающемся диске;
• магниторезистивный, вращающийся многополюсный магнит вызывает изменение электрических параметров чувствительного элемента;
• индукционный, металлические детали циклически изменяют поле постоянного магнита, что вызывает переменный ток в измерительной катушке;
• на эффекте Холла, переменное магнитное поле фиксируется магниточувствительным полупроводниковым кристаллом, после чего формирователь создаёт последовательность удобных для работы принимающих блоков импульсов.

Чаще всего в современной технике применяются приборы с эффектом Холла и встроенным магнитом, способные «считать» проходящие мимо зубья любого металлического венца.

Признаки неисправности

При отказе ДС, электроника сразу это заметит, дело не ограничится отсутствием показаний на приборном щитке. Будет высвечена ошибка с выдачей соответствующего кода, блок перейдёт в аварийный режим, что сразу скажется на работе.

Мотор начнёт глохнуть на нейтрали в движении, увеличится расход и снизится мощность. Откажет электроусилитель руля, использующий информацию о скорости. Перестанет работать бортовой маршрутный компьютер.

3 способа проверки датчика скорости

Прежде всего стоит проверить подводящую питание и сигнальную проводку. Здесь наиболее часто встречается окисление контактов, нарушение заделки проводов в разъёмы, коррозия и механические повреждения проводов. После чего переходят к проверке самого датчика.

С помощью тестера (мультиметра)

Сигнал на выходе ДС по принципу Холла должен меняться при вращении приводной шестерни датчика. Если подключить мультиметр в режиме вольтметра и вращать шестерню, то можно заметить изменение показаний (импульсный сигнал) в рабочем диапазоне конкретного датчика.

• снять датчик с автомобиля;
• подсоединить разъём и проверить наличие плюса питания и контакта с массой;
• подключить вольтметр к сигнальному проводу и раскручивая привод наблюдать за сменой показаний.

Всё то же можно проверять на разъёме панели приборов или контроллера двигателя, так будет проверена и проводка.

Без снятия контроллера

ДС можно и не снимать, приведя во вращение его привод естественным способом. Для этого вывешиваются ведущие колёса автомобиля, запускается двигатель, после чего на малой скорости можно определить наличие или отсутствие сигнала по показаниям, подключенного вольтметра.

Проверка контролькой или лампочкой

Выход датчика обычно представляет собой схему типа «открытый коллектор». Если подключить контрольный индикатор со светодиодом или маломощной лампочкой между плюсом питания и сигнальным контактом датчика, то после раскрутки, как было описано выше, можно проверить наличие мигания контрольного индикатора.

Как проверить привод ДС

Часто приводные шестерни ДС выполняются из пластмассы, что приводит к износу зубьев. Если датчик электрически исправен, то необходимо проверить наличие зацепления.

Это можно заметить визуально при осмотре зубьев, или прокручивая вывешенное приводное колесо, наблюдать за наличием вращения ротора датчика.

Инструкция по замене

Замена датчика сложностей не представляет, обычно он закреплён в корпусе коробки передач винтом за фланец. Открутив этот винт и сняв разъём, датчик можно извлечь и установить новый.

Для уплотнения используется штатная прокладка или герметик. После замены надо сбросить текущие ошибки сканером или кратковременным снятием клеммы с аккумулятора.

Перед проведением операции надо тщательно очистить корпус коробки вокруг датчика, чтобы избежать попадания абразивов в картер. Прилегающие поверхности протираются от загрязнений, масла и окислов.

Приводная шестерня датчика скорости

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Устанавливать привод спидометра в тех моделях, где он есть, в коробку передач нужно очень аккуратно, при малейшем перекосе сомнутся пластмассовые зубья ведущей шестерни привода спидометра и — полная разборка коробки передач неизбежна.

Добавлено спустя 2 минуты 39 секунд:

Добавлено спустя столетие:

Добавлено спустя 7 минут 1 секунду:

. а у меня она свободно вращается вокруг оси дифференциала и может смещать по самому дифференциалу на 1 см в сторону, вот я и пытаюсь понять, должно оно так быть или нет.

ээээээ. Мил человек, если она вращается по оси, то это куда ни шло. Ну спидометр не работает, у движка функция подката ёк. Это можно пережить.
А вот что вдоль перемещается. Понимаете, спидометрный привод зажимается дифференциалом и напрессованным коническим подшипником. А теперь представте, что его (подшипник)недоустановили на 1 см. Следовательно, ушел преднатяг дифференциала, а теперь представьте спрессовывание этого подшипника на место на скорости.

Я в машине делаю все сам. Но основное место работы в больнице. Поверьте, иногда таких привозят, и с аналогичными причинами аварий.

Приводная шестерня датчика скорости

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Есть подозрения что проблема в ведущей шестерни спидометра(та что на диференциале в коробке), так как ведомая (к которой трос и датчик скорости крепится) наглядно целая хотя пару задиров на пластике есть. Вопрос: можно ли добраться к этой шестерни не разбирая коробки? Вычитал в статье что можно добраться открутив правый приводный вал, начал смотреть по мурзилке и засомневался. Так как разбирать там нечего, вопрос к спецам — реально или нет? Даю отрывок статьи по замене:

«4. Извлеките приводную сборку с ведомой шестерней из картера РКПП и снимите ее вместе с уплотнительным кольцом.

5. В случае необходимости шестерня может быть извлечена из картера коробки передач (не забудьте снять сальник) проверьте состояние шестерни, в случае выявления механических дефектов произведите замену. В обязательном порядке замените уплотнительное кольцо.
6. В случае выявления признаков износа или повреждения ведомой шестерни следует проверить также состояние ведущей шестерни.

7. Для извлечения ведущей шестерни высвободите из трансмиссии правый приводной вал (см. подразделы «Сальники приводных валов» и «Правый приводной вал» в разделе Замена сальников). Выверните три крепежных болта и снимите кожух ведущей шестерни привода спидометра с картера РКПП (вместе с уплотнительным кольцом). Извлеките ведущую приводную шестерню из сборки дифференциала, снимите все регулировочные шайбы.»
