Как сделать паровой двигатель своими руками
Купил недавно участок загородом, обустраиваю там дачу. Уже всё закончил, приезжаю, отдыхаю и уезжаю, частенько на выходных там бываю. На днях пришла гениальная идея сконструировать самодельный паровой двигатель, чтобы не было так скучно там, ведь можно будет сделать макет поезда или как использовать его для хозяйственных нужд, однако скорее всего буду использовать его просто для развлечения. Уже сделал и дальше хочу рассказать вам, как сделать паровой двигатель своими руками.
Немного про паровой двигатель и принцип его действия
Паровой двигатель/паровая машина – тепловой двигатель внешнего сгорания, использует и преобразует энергию водяного пара во вращательно-поступательную механическую работу поршня и вала.
Паровым двигателем можно считать любой двигатель внешнего сгорания, что преобразует энергию пара в механическую работу.
Принцип работы парового двигателя весьма прост: путём сгорания топлива нагревается вода и превращается в водяной пар, который различными способами приводят поршень в движения, поршень же вращает вал, и на выходе мы имеем механическую работу от вала.
Зачем собирать паровой двигатель в 21-ом веке
Итак, сейчас 21-ое столетие, цифровая эпоха, век высоких компьютерных технологий, можно задаться вопросом «Зачем вообще кому-то собирать паровой двигатель сейчас?».
Есть люди, которые говорят, что хотят сделать модель паровоза, паровой генератор для дома и использовать его для своих нужд – всё это чушь.
Если бы эти нужды были реально важны для них, они бы использовали скорее более эффективный двигатель внутреннего сгорания.
На самом деле в нынешнее время паровые двигатели строят для удовольствия от инженерного дела, удовольствия от моделирования и удовольствия от полученного опыта – того самого опыта, который был у великих изобретателей древности.
Изготовление парового двигателя своими руками
Вот чертёж парового двигателя, с которым вам необходимо ознакомиться прежде, чем приступать к работе:
Первым делом необходимо подготовить инструменты и материалы для изготовления.
Из материалов для изготовления парового двигателя из жестяной банки мне для этого понадобилось:
- Свинец;
- Спицы для колёс от велосипеда;
- Маленькая и обычная трубка;
- Болты, гайки, шурупы;
- Медная проволока диаметром 1,5 мм;
- Куски досок;
- Сама жестяная банка (подойдёт банка из-под оливок);
- Деревянные бруски;
- Телескопическая антенна диаметром не менее 8 мм;
- Подставка (можно использовать фанеру);
- Суперклей и эпоксидная смола;
А из инструментов:
- Паяльник;
- Ножовка;
- Дрель;
- Наждак;
А теперь приступим непосредственно к самой сборке.
Для начала необходимо изготовить цилиндр и золотниковую трубку.
Для этого отрежьте от вашей телескопической антенны 3 куска: один кусок должен быть длиной 38 мм и 8 мм в диаметре (трубка 1), второй диаметром 4 мм и длиной 30 мм (трубка 2), ну и третий должен быть диаметром также 4 мм, а длиной 6 мм (трубка 3).
Далее возьмите трубку 2, что вы вырезали ранее, и сделайте в ней отверстие посередине, которое должно быть диаметром 4 мм.
Приклейте трубку 3 перпендикулярно к трубке 2 с помощью суперклея.
После высыхания можете использовать холодную сварку для более качественного соединения.
Последним шагам вам нужно будет прикрепить шайбу с отверстием к трубке 3. Для более качественного соединения используйте холодную сварку после высыхания.
Для лучшей герметичности покройте все швы цилиндра эпоксидной смолой.
Следующим этапом будет изготовление поршня с шатуном.
Возьмите болт с диаметром около 7 миллиметров, зажмите его шляпкой в тисках. После чего намотайте на него шесть витков медной проволоки.
Каждый виток необходимо промазать суперклеем.
В конце просто спилите лишние концы бота.
Вторым шагом вам нужно будет покрыть проволоку на болте эпоксидной смолой и подождать пока она высохнет. Далее подогнать ваш поршень под уже изготовленный цилиндр.
Подогнать нужно так, чтобы поршень двигался свободно, но не пропускал воздух.
После возьмите лист алюминия и вырежьте из него полоску шириной 4 миллиметра, а длиной 19.
Придайте полоске П-образную форму.
Стороны этой детали должны быть 7 на 5 на 7 миллиметров.
Просверлите на обоих концах полоски отверстия диаметром по 2 миллиметра. В получившееся отверстие должен поместиться кусочек спицы. После чего приклейте её к поршню стороной 5 мм.
Далее сделайте шатун из спицы от велосипеда.
Для этого приклейте к концам спицы два маленьких кусочков антенных трубок длиной и диаметром примерно по 3 миллиметра.
Расстояние от одного центра шатуна до другого должно составлять 5 см.
Вставьте только что изготовленный шатун в П-образную деталь и шарнирно зафиксируйте спицей.
Спицу необходимо подклеить с двух сторон, чтобы она не выпала при работе.
Следующим этапом будет изготовление шатуна треугольника.
Похожим образом, как и обычный шатун, делается шатун треугольника, только с одной стороны должен быть кусок велосипедной спицы, а с другого трубка.
Для шатуна треугольника должна составлять 7,5 сантиметров.
После – изготовление треугольника и золотника.
Возьмите лист металла и вырежьте из него треугольник.
В этом треугольнике просверлите 3 отверстия. Расстояние между отверстием 1 и отверстием 2 должно быть 1,9 см, между отверстием 2 и отверстием 3 – 2,3 см.
Теперь займитесь изготовлением золотника.
Длина золотника должна составлять 3,5 см, толщина должна быть такой, чтобы он свободно перемещался по трубке золотника.
Выбирайте длину штока в зависимости от вашего маховика.
Предпоследним этапом будет изготовление подпорок и кривошипов
Подпорки сделайте из брусков, выбирая размеры по вашему усмотрению.
Длина кривошипа поршневой тяги должна составлять 0,8 см, длина же кривошипа золотника в два раза меньше – 0,4 см.
Последний этап – изготовление парового котла
Паровым котлом выступит банка из-под оливок, которой необходимо запаять крышку.
В крышке необходимо просверлить два отверстия – под трубку и гайку.
Гайка нужна для того, чтобы через неё заливать воду в котёл, закрывая отверстие, закручивая болт в неё.
Далее необходимо собрать все детали воедино и разместить каждый элемент на подпорке, что находится на деревянной платформе.
В конце проведите испытания.
Если они успешны, то можно сказать, что самодельный паровой двигатель готов.
Фото двигателя в сборке:
Рекомендую следующее видео, в котором автор собирает своими руками паровой двигатель:
Как итог
Такое интересное развлекательное изделие как паровой двигатель можно легко сделать своими руками. Для этого нужно будет лишь лист металла, несколько деревянных брусков, досок, банка из-под оливок, спица, болты гайки, трубки и другие мелочи, а также необходимые инструменты. Качество вашего парового двигателя зависит от вас, если вы сделаете всё правильно, то он будет служить вам долгие годы.
напишите в комментариях, как считаете разумно ли делать паровой двигатель в 21-ом веке
Настольная паровая машина своими руками
Здравствуйте дамы и господа! Решил рассказать вам о том как осуществлялась моя детская мечта по постройке паровой машины. Собственно вот она:
Точнее так она выглядит сейчас. Это паровая машина с одним цилиндром двойного действия, котлом, регулировкой оборотов и конденсацией отработанного пара. Но к такому виду она пришла не сразу, а пройдя через несколько нежизнеспособных прототипов.
Пожалуй самым сложным этапом в постройке для меня оказалось сделать достаточно точную пару цилиндр — поршень. Добиться качества которое меня бы устроило я смог только когда в моей небольшой мастерской на балкончике появился небольшой токарный станочек. Скажу пару слов о нем: это очень маленький станок, мощностью 200 Вт и весом 9 кг, про такие в народе говорят что мол на них только карандаши точить )) однако как мне кажется они годятся не только для заточки карандашей:
Пара цилиндр — поршень на нем тоже вышла неплохая как мне кажется. Дальше стал вопрос распределения пара. Я выбрал самую простую на мой взгляд систему (золотник). Это когда в трубке ходит шток с двумя круглыми поршеньками и перекрывает поочередно впускные (выпускные) отверстия. Вот так это выглядело в первом варианте:
По изогнутой трубке подается пар под давлением поступает в шестигранник со сквозным отверстием где эти самые поршеньки и распределяют пар в цилиндр (большая трубка). Но такое решение выглядевшее красиво на бумаге, показало свои недостатки во всей красе на первых же запусках. Отработанный пар (который выходит через открытые концы трубки) разлетался в обе стороны на огромное расстояние, долетало до топки )) и делало запуск машины очень не комфортным. Поэтому я решил немного видоизменить парораспределение. Так родилась вот такая забавная загогулина:
Я развернул золотник на 60 градусов и сдвинул впускные окна ближе к центру, и заглушил торцы, а там где были старые впускные окна, появились отводы отработанного пара (пиптики которые торчат снизу) а впуск — выпуск в цилиндр теперь осуществляется через вот эти гнутые трубки сверху.
Так же немаловажной деталью является коленвал, но он у меня не вызвал каких то особых затруднений, я его сделал из шины заземления поставил на два подшипника и он отлично справляется со своими обязанностями.
Ну и под конец расскажу немного о кране подачи пара, кран в общем то простой, но задача была сделать его максимально маленьким, в первом варианте использовался заводской кран от компрессора. Он в принципе справлялся, но им было очень сложно что-то отрегулировать так как отверстие там больше чем нужно и поворот крана на пару миллиметров с малого газа давал сразу полный. Второй его недостаток это размер. Так как в паровой машине работу совершает запасенное в паре тепло, то терять его на прогрев массивного крана по пути от котла к цилиндру не хотелось. По этим причинам был сделан вот такой апгрейт. Было:
А манометр перекочевал на котел. Фух что-то уже очень длинно получается буду сворачиваться. Тем кто дочитал до конца большое спасибо за внимание и бонусом для вас в комментариях пару видосов с запусками этой шайтан машины;)
47.7K поста 56.7K подписчик
Правила сообщества
В сообществе запрещена торговля, обсуждение цен, ссылки на страницы с продажами, контакты автора в комментариях. Обязательна информация о материалах и инструментах в текстовом виде.
1. Будьте вежливы, старайтесь писать грамотно.
2. В публикациях используйте четкие и красивые фотографии.
3. Автор поста с тегом [моё] может оставить ссылку на свой профиль, группу или канал на других источниках, при условии, что ссылки (активные и не активные) не ведут на прямые продажи. Допускается не больше четырёх ссылок и только в конце поста (п. 8.5 основных правил).
-ссылки рекламного характера/спам;
-ссылки, ведущие на магазины с указанием стоимости товара/услуги;
-ссылки, ведущие на призывы, покупки, продажи, подписки, репосты, голосование и тому подобное.
(нарушение основных правил сайта, п.8.1 и п. 8.2).
При переходе по ссылке запрещено наличие активных (кликабельных) ссылок, ведущих на вышеперечисленное в п.3, содержание таких ключевых слов как «товар», «услуга», «купить», «продам», «в наличии», «под заказ» и т.п.
3.1 Размещение контактов автора (самим автором или другими пользователями) в комментариях запрещено и подлежит удалению (п. 9.1 и 9.3 основных правил).
4. Обязательным для авторов является наличие технических характеристик изделия в публикациях (материалы, техники, авторские приемы, размеры, времязатраты и прочее) в текстовом виде.
Также помечайте свою работу тегом «Рукоделие с процессом» или «Рукоделие без процесса».
5. Пост-видео, пост-фото без текстового описания переносится в общую ленту. Даже если в видео показан подробный процесс изготовления, делайте краткое описание для тех, у кого нет возможности/желания смотреть видео.
Администрация оставляет за собой право решать, насколько описание соответствует п. 5.
6. Посты с нарушениями без предупреждения переносятся в общую ленту.
За неоднократные нарушения автор получает бан.
Автор может размещать новую публикацию в сообществе, не допуская полученных ранее замечаний.
«главное проверить предохранительный клапан»
Неплохо получилось! Теперь добавьте туда маленький ядерный реактор, через активную зону которого проходит вода. Доведенная до кипения вода далее поступает в барабан-сепаратор, откуда пар подается в цилиндр, а вода — обратно на вход в активную зону. И сделайте кнопку АЗ-5.
Я недавно такой в одном сериале видел, отличная штука!
А над практическим применением не задумывались? Ну, что бы можно было гостей удивить диковинкой. 🙂

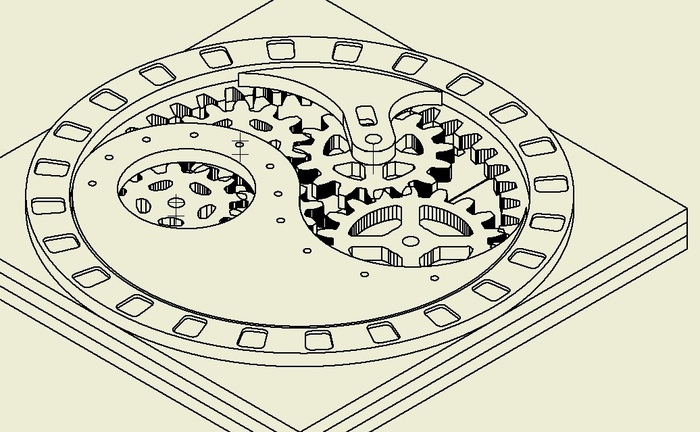

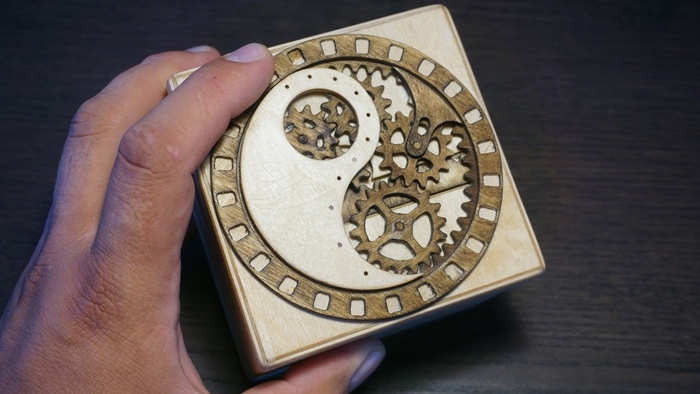

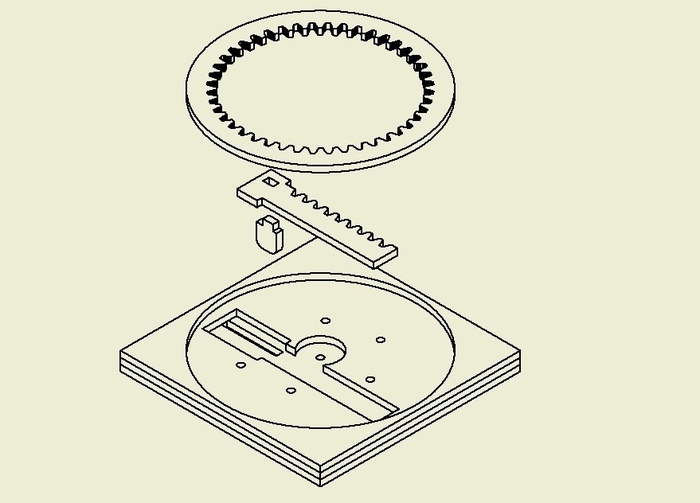

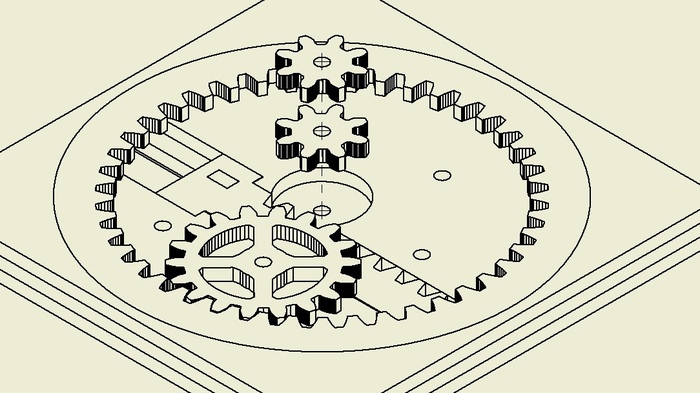

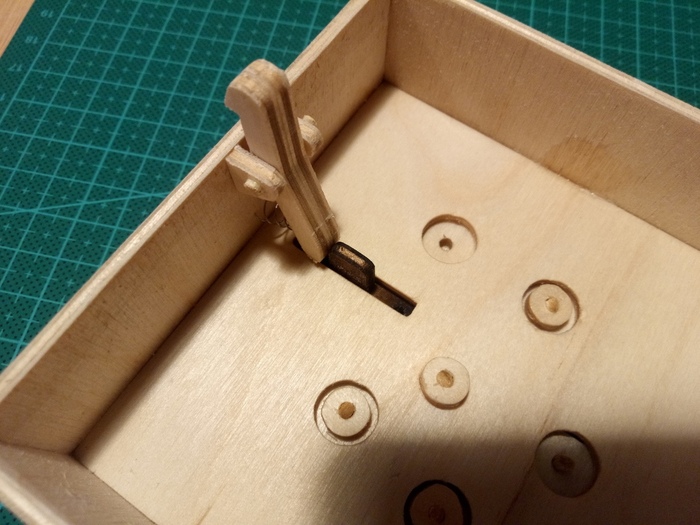

Макет, чертеж коробки BOX secret для лазерной ЧПУ резки
