Как сделать оптику для модели танка

Русские танки №86 Т-90 делаем танку оптику

Комментарий к файлу: При этом кусочек красной фольгированной бумаги с отливом, попался с голографическим рисунком, что добавило осветителям антуража.

Русские танки №86 Т-90 делаем танку оптику image.jpg [ 43 Кб | Просмотров: 8788 ]

Русские танки №86 Т-90 делаем танку оптику IMG_0142.JPG [ 45.55 Кб | Просмотров: 8780 ]

Русские танки №86 Т-90 делаем танку оптику IMG_0146.JPG [ 41.96 Кб | Просмотров: 8780 ]

Русские танки №86 Т-90 делаем танку оптику T2.jpg [ 39.42 Кб | Просмотров: 8656 ]

Русские танки №86 Т-90 делаем танку оптику T5-1.jpg [ 21.6 Кб | Просмотров: 8656 ]

Русские танки №86 Т-90 делаем танку оптику 2013-12-17 15.34.02.jpg [ 23.13 Кб | Просмотров: 8656 ]

Русские танки №86 Т-90 делаем танку оптику 2013-12-05 14.34.11.jpg [ 22.34 Кб | Просмотров: 8656 ]

Русские танки №86 Т-90 делаем танку оптику 2013-09-22 14.48.33.jpg [ 22.64 Кб | Просмотров: 8656 ]

Русские танки №86 Т-90 делаем танку оптику 2013-09-01 12.43.32.jpg [ 30.56 Кб | Просмотров: 8656 ]

Русские танки №86 Т-90 делаем танку оптику 2013-08-24 09.04.40.jpg [ 38.4 Кб | Просмотров: 8656 ]

Русские танки №86 Т-90 делаем танку оптику 2013-11-30 07.28.26.jpg [ 29.6 Кб | Просмотров: 8654 ]

Срочно черные точки поставьте в центре "глаз" Шторы и . как бы поделикатнее. цвет фольги сильно розовый "барби-стайл", а включенная Штора алая. Тонируйте чем-нибудь. А если у кого не завалялась синяя новогодняя фольга, но завалялись старые СД\ДВД, то можно помяв их в руках, расслоить и добыть тончайшую фольгу из "междуслойства".
В дополнение, чтобы все способы имитации "глаз русского терминатора" были в одном месте, мне очень понравился способ bw777 (или это был DESNA?) с самоклеющимися стразами нужного цвета и размера, ну и пропагандируемый мною способ с высверливанием лунки отражателя прожектора, вклейки туда цилиндрика, отрезанного от тянутого литника, покраски отражателя серебрянкой, а торца цилиндрика — черным ("зрачок"), а потом все это в 2-3 приема заливается алой витражной краской (на основе чистого ПВА). В упрощенном случае рисуется (клеится) на плоскости прожектора серебряный кружок, в центр при помощи торца стержня от ручки (не помню, кто автор идеи) ставим черный кружок, сверху красным лаком для ногтей или той же витражкой наносим стекло или клеим крашеный алым прозрачный кружок из подходящего материала.

Мастер-класс: создаем триплекс для модели танка

В данной статье вы узнаете, как сделать триплекс для модели танка своими руками. Мы подробно рассмотрим этапы изготовления и поделимся полезными советами.

Триплекс — это устройство, которое позволяет синхронно наблюдать объекты через три разных призмы. В контексте моделирования танков триплекс позволяет увидеть все происходящее на боевом поле, не поворачивая танк в разные стороны.

Шаг 1: Необходимые материалы

Для изготовления триплекса вам понадобится:

— Акриловое стекло или плексиглас
— Три зеркала
— Клей для акрила
— Пластиковые крепежи
— Инструменты: нож, линейка, клещи, отвертка

Шаг 2: Изготовление корпуса

Возьмите акриловое стекло и с помощью ножа вырежьте три прямоугольника равной ширины и высоты. Отверстия для зеркал должны быть на расстоянии 1 см друг от друга.

Соедините акриловые прямоугольники с помощью клея для акрила. У вас должен получиться корпус с тремя отверстиями.

Шаг 3: Установка зеркал

С помощью клея закрепите зеркала внутри корпуса так, чтобы они отражали образы друг в друга. После фиксации зеркал дайте клею высохнуть.

Шаг 4: Установка пластиковых крепежей

Для установки триплекса на модель танка воспользуйтесь пластиковыми крепежами. Их можно найти в магазинах, специализирующихся на продаже запчастей для моделей.

Установите крепежи на корпус триплекса и закрепите его на модели танка.

Готово! Теперь вы можете смотреть на все стороны, не поворачивая модель танка. Надеемся, что наш мастер-класс помог вам создать удобное и функциональное устройство для моделирования танковых боев!

Как сделать оптику для модели танка

Расцветок этой пленки великое множество, я выбрал нужные мне оттенки 7 шт.
Пленка расфасована в пакетиках на которых ничего толком и не написано, размер 5Х60 см. внутри пленка толщиной напоминающая целофан на сигаретной пачке,даже тоньше наверное.

Саму пленку можете наблюдать на фото:

1. Золото -серебро
2. Голубой -матовый
3. Фиолетовый — матовый
4. Фиолетовый- фиолетовый
5. Прозрачная- прозрачная
6. Зеленый- матовый
7. Розовый- матовый

Свойства у пленки весьма интересные, оттенок сильно меняется от того какого цвета подложка, пробовал на белом, черном, и металлике.

Для нарезания нужны острые маленькие ножницы, весьма капризна.
Клеить пробовал на лак и ПВА канцелярский, на ПВА прилипла идеально, а вот лак подъел подложку и вылезли косяки на правой линзе скелета, но это из за того, что я долго не мог позиционировать наклейку. Нужно не ерзать а лепить сразу на место. Поверх пленку можно закрывать лаком глянцевым, после чего она не теряет своих свойств.

Для примера я выбрал неудачную кошку, поверхность сложная, поэтому результат не ахти, но можно видеть как отсвечивает пленка, хотя фото не передают в полной мере то, что видно глазом. А вот прямоугольнички и квадратики оптики на бронетехнике проблем не вызовут.

Некоторые пленки с одной стороны блескучие, а с другой матовые (для нас бесполезные). А вот некоторые двусторонние, причем оттенок слегка отличается, некоторые полупрозрачные, что то же интересно.

Еще бывает тонкая фольга с такими свойствами, простая и на липкой основе но мне такого не надо.

Стоимость одного пакетика, в котором 5Х60 см пленка, стоит 20 рублей, в моем случае одной упаковки хватит лет на 500.

Оптика из DVD диска для моделей бронетехники

Я давно хотел научиться делать имитацию оптики на моделях бронетехники.

Поискав информацию в книгах и Интернете, выяснил, что наиболее подходящий материал для триплексов — DVD диск. CD диск не подходит, так как он однослойный и другого цвета. Конечно, можно попытаться сделать оптику из фольги, но по своему опыту скажу — ничего хорошего не выйдет.

1. Для начала возьмём DVD диск. При помощи ножика надрежем весь диск пополам (важно сделать канавку).
2. Ножницами разрезаем диск. Если диск начал растрескиваться — ничего страшного, это неизбежно.
3. Полученные две половинки необходимо расслоить острым инструментом на две части.
4. На части, где находится зеркальная плёнка, при помощи ножниц вырезаем необходимую площадь оптики. Затем обрабатываем фигуру наждачной бумагой, ножиком или напильником. Резать и обрабатывать надо очень аккуратно, во избежание повреждения отражающей свет плёнки.
5. Полученный кусок «стекла» вклеиваем на нужное место на модели. Я использовал обычный модельный клей.
6. Вклеенную оптику нужно протереть, если это возможно (отпечатки пальцев сильно портят внешний вид).

Собственно и всё. Процесс изготовления достаточно трудоёмкий, с первого раза может не получиться. Не отчаивайтесь! Главное при создании триплексов — практика.

Оптику я установил в Т-72Б. Надо сказать, что модель стала намного реалистичнее.

Стендовый моделизм как хобби: постройка танка ИС-2 "414" в масштабе 1/35 (часть 3)

Покрасить модель "как надо" с помощью кисточки сможет, я думаю, только профессионал. Для более менее неплохой покраски нужен аэрограф с компрессором, прямые руки и понимание того что делаешь.
Так как аэрографа у меня нет, а учиться нужно, то на первое время был заказан с алиэкспресса комплект аэрограф+компрессор+осушитель воздуха+шланг за 2600 рублей с доставкой (для сравнения, хороший аэрограф только от 2500 будет стоить).

Ожидал самое худшее что только можно себе представить. Но ошибался. Работой аэрографа остался очень доволен. К тому же он двойного действия, что позволяет рисовать им тонкие линии (хорошо для камуфляжа) и без проблем меняется распыл краски, для окрашивания больших предметов. В комплекте идёт очень длинный шланг в тканевой оплётке. Осушитель прикручивается к аэрографу, а затем к осушителю прикручивается шланг. Компрессор меня вообще впечатлил — работает тихо (ожидал что будет работать громче дешёвых автомобильных компрессоров), давление регулируется. Не хватает ему только манометра.
По краскам. Выбор пал на TAMIYA. Дело в том, что в моём городе что-бы вот так что-то было в наличии, есть МастерАкрил от Звезды и TAMIYA. Поэтому выбор пал на TAMIYA. Разбавитель для красок так же TAMIYA.

Приступил к покраске опорных катков. Получилось хорошо. Результатом был доволен. Без особого труда всё хорошо прокрашивается. Постепенно интерес к аэрографу увеличивался.

Далее прошёл мелкой наждачкой по корпусу и башне. Окрасил в базу.

Далее в два захода делалось высветление. Для этого в базовый цвет XF81 я добавил немного цвета XF60.

Так как работа с краской ещё не закончилась, то на этом этапе её ничем не покрываем и продолжаем работать.
Многие задают вопросы "а что это за белые полосы и крест на башне?".

ШТ из 71 А Подана 20 апреля 1945 г. 10.00

Весьма срочно! Особо важная

Всем командирам соединений, частей, подразделений

Передаю дерективу Ставки Верховного Главнокомандования №11073 от 20.4.45 г.

«Ввиду возможной в ближайшее время встречи советских войск с англоамериканскими войсками, по соглашению с Командованием союзных войск, установлены следующие знаки и сигналы для опознавания советских и англо-американских войск:

1. Советские войска (пехота, танки, авиация) обозначают себя серией красных ракет. Помимо ракет советские танки обозначаются одной белой полосой вокруг башни по её середине и белым крестом на крыше башни. Полоса и крест должны быть шириной 25 сантиметров. Эти опознавательные знаки устанавливать не на всех танках, а только на головных, которые вероятнее всего первыми встретятся с английскими или американскими войсками.

2. Англо-американские войска (пехота, танки, авиация) обозначают себя серией зелёных ракет. Помимо ракет англо-американские танки и бронемашины обозначаются желтыми или вишнёво-красными флорисцирующими (ночью) щитами и белой пятьюконечной звездой, окруженной белыми кругами, на горизонтальной поверхности танков.

3. Советские и англо-американские самолёты, помимо установленных для них сигналов ракетами, обозначаются своим национальным опознавательным знаком.

Стендовый моделизм как хобби: постройка танка ИС-2 "414" в масштабе 1/35 (часть 3)

Фото из хроники.

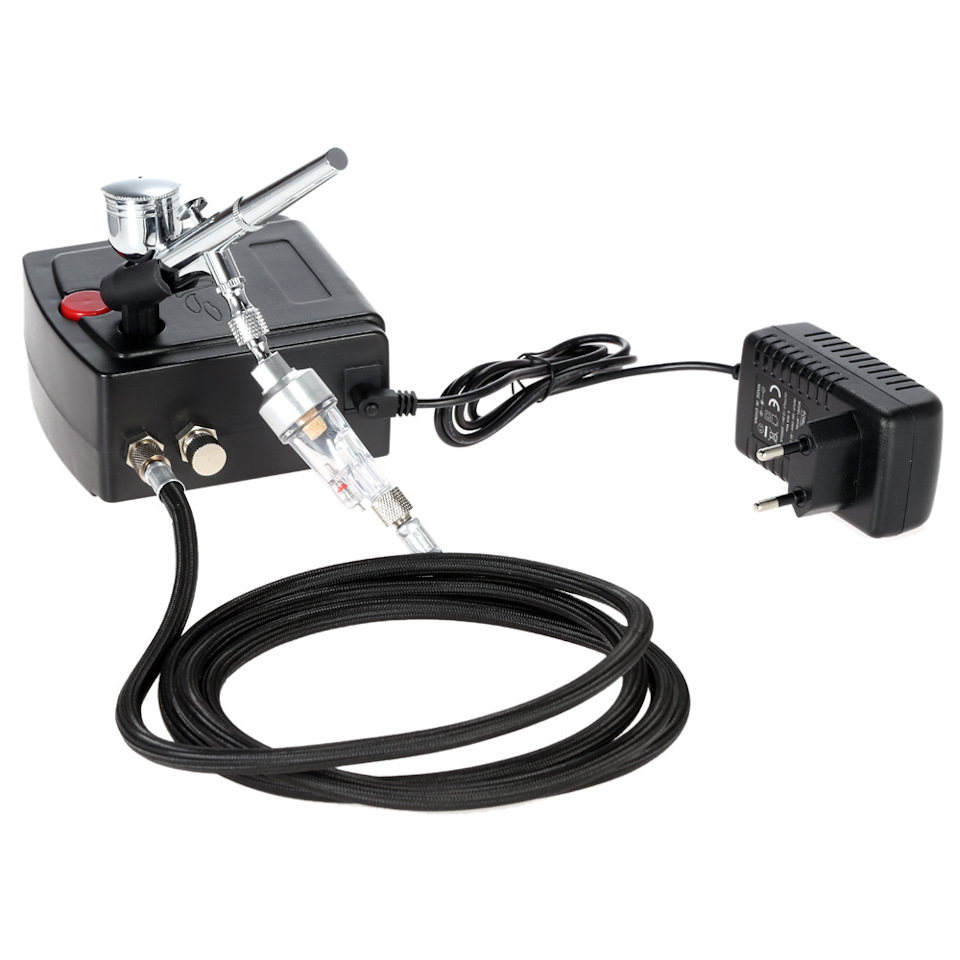

Вот такой комплект.

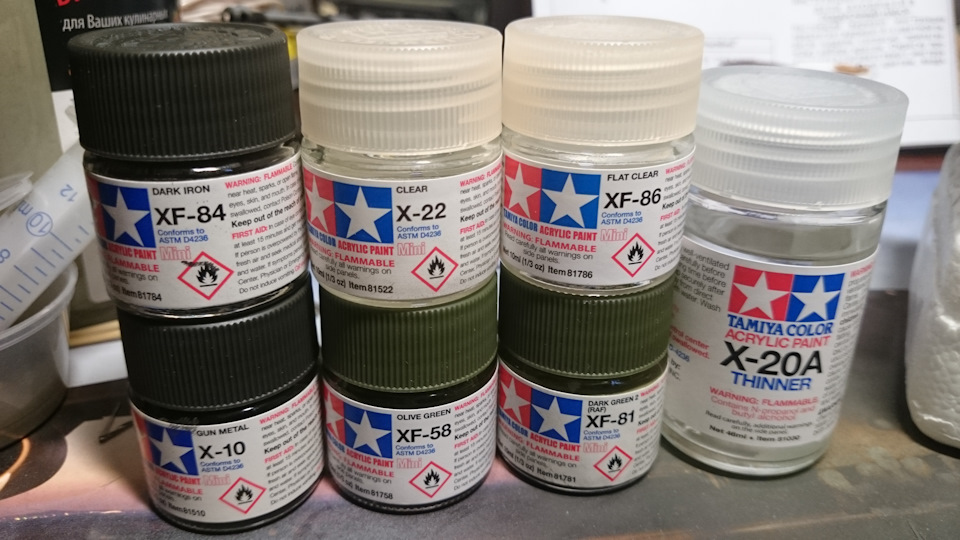

Краски, лаки и разбавитель TAMIYA.

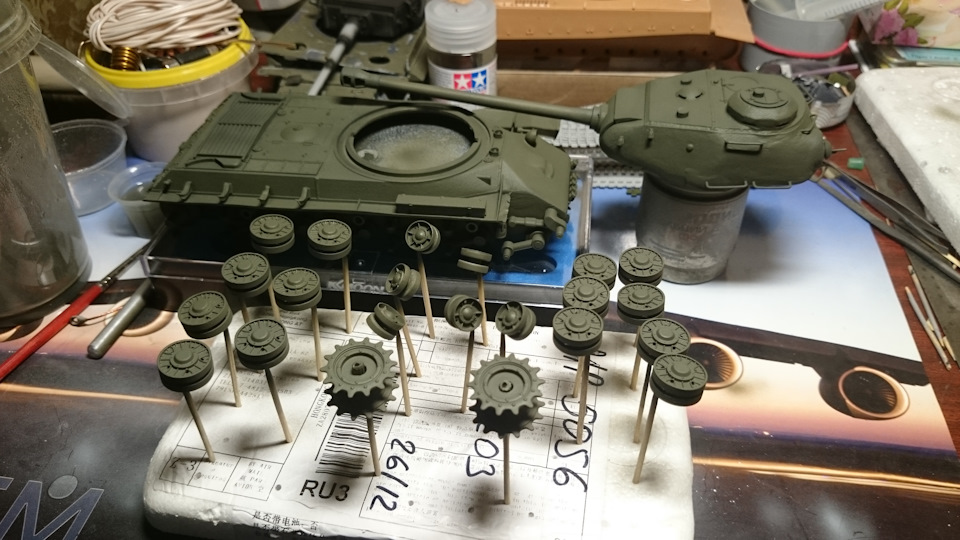

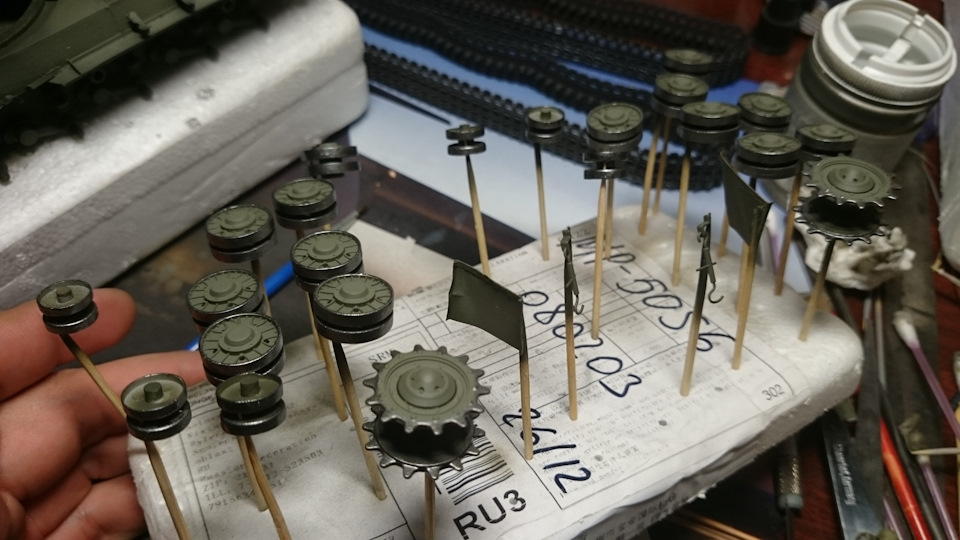

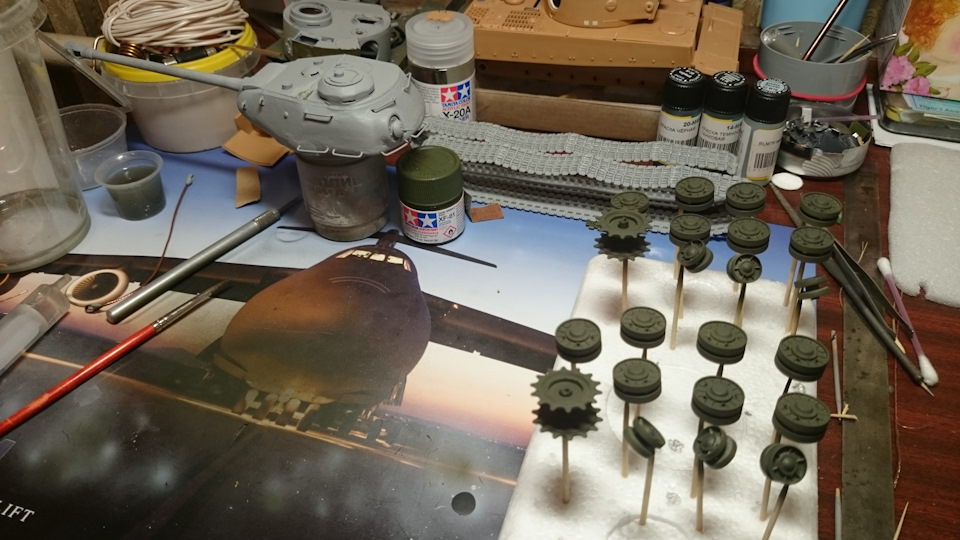

Опорные катки окрашены в базовый цвет (TAMIYA XF81).

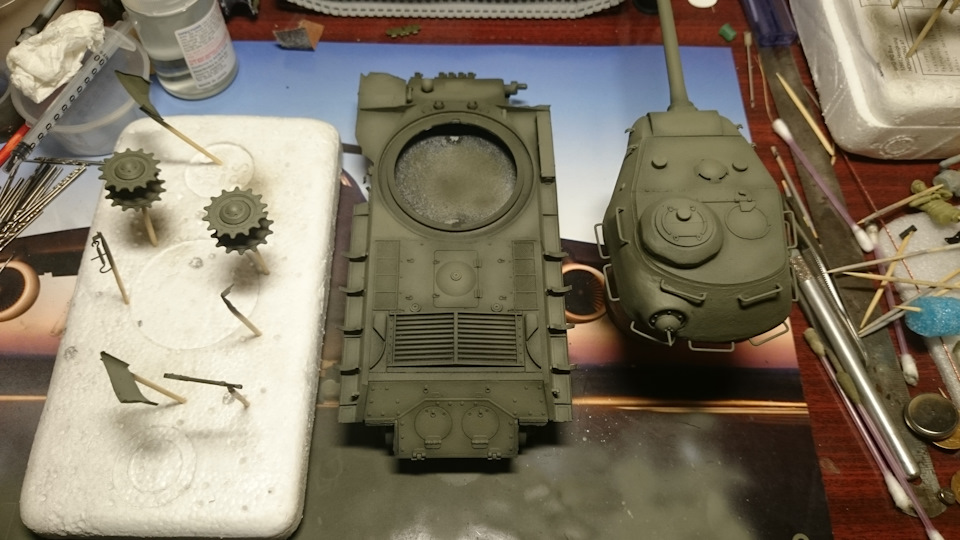

Далее прошёл мелкой наждачкой по корпусу и башне. Окрасил в базу.

Базовый цвет.

Далее в два захода делалось высветление. Для этого в базовый цвет XF81 я добавил немного цвета XF60.

Получилось как-то так. Смысл высветления как-бы за счёт контрастности сделать модель объёмной, подчеркнуть мелкие и выступающие детали.

ШТ из 71 А Подана 20 апреля 1945 г. 10.00

Весьма срочно! Особо важная

Всем командирам соединений, частей, подразделений

Передаю дерективу Ставки Верховного Главнокомандования №11073 от 20.4.45 г.

2. Англо-американские войска (пехота, танки, авиация) обозначают себя серией зелёных ракет. Помимо ракет англо-американские танки и бронемашины обозначаются желтыми или вишнёво-красными флорисцирующими <6>(ночью) щитами и белой пятьюконечной <7>звездой, окруженной белыми кругами, на горизонтальной поверхности танков.

И. СТАЛИН АНТОНОВ»

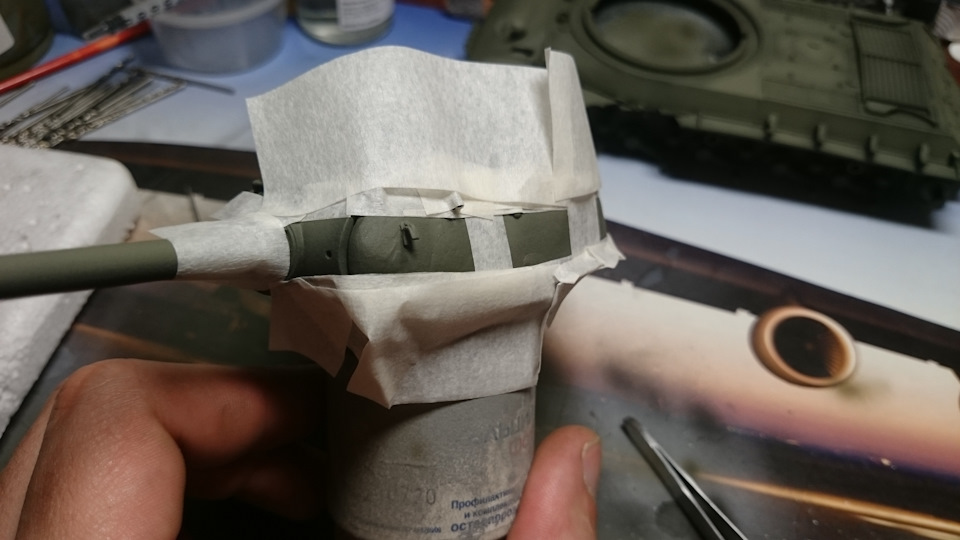

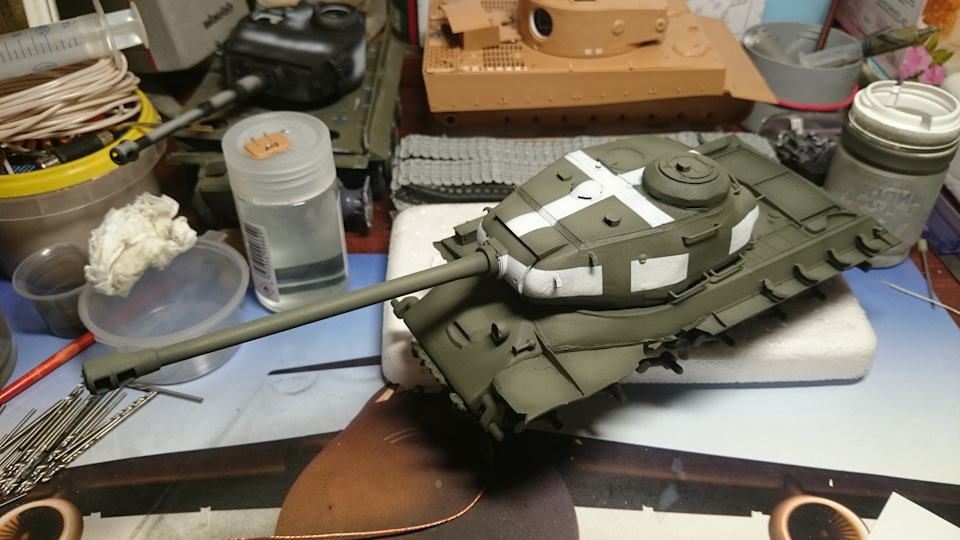

Поэтому делаем маски из малярного скотча…

Подготовка.

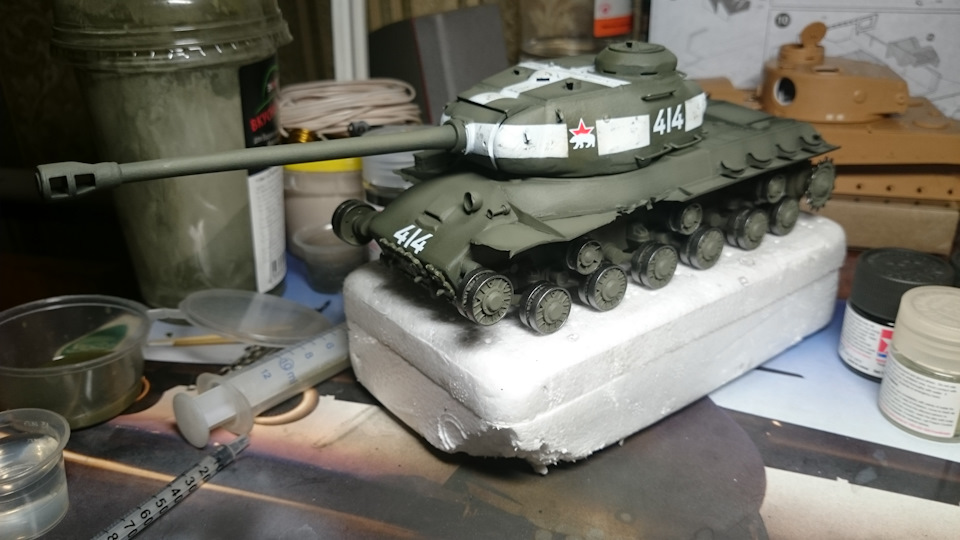

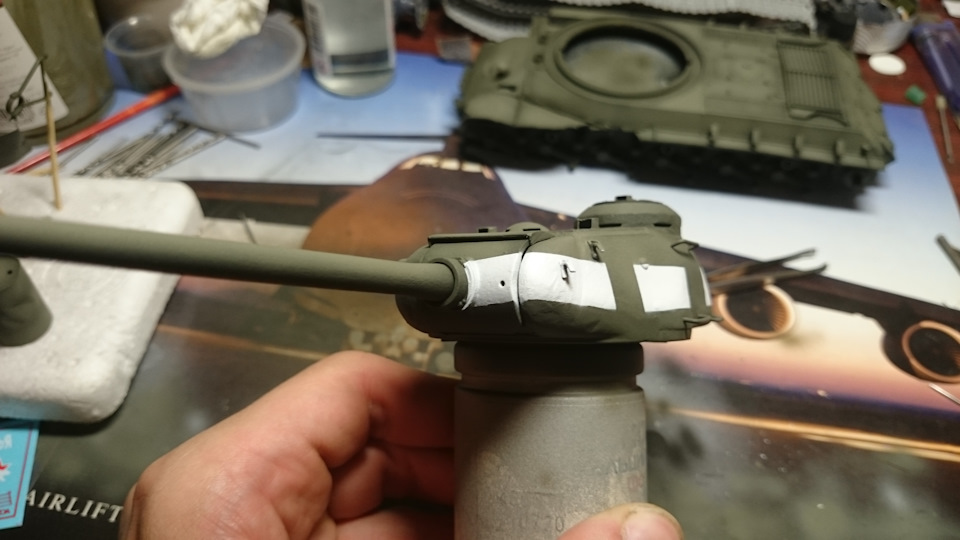

…и задуваем белой краской.

Опять же, это берётся не с головы а с фотографии военных лет. Там они такие же не ровные, как и у нас. И так всю башню, оставив места под декали.

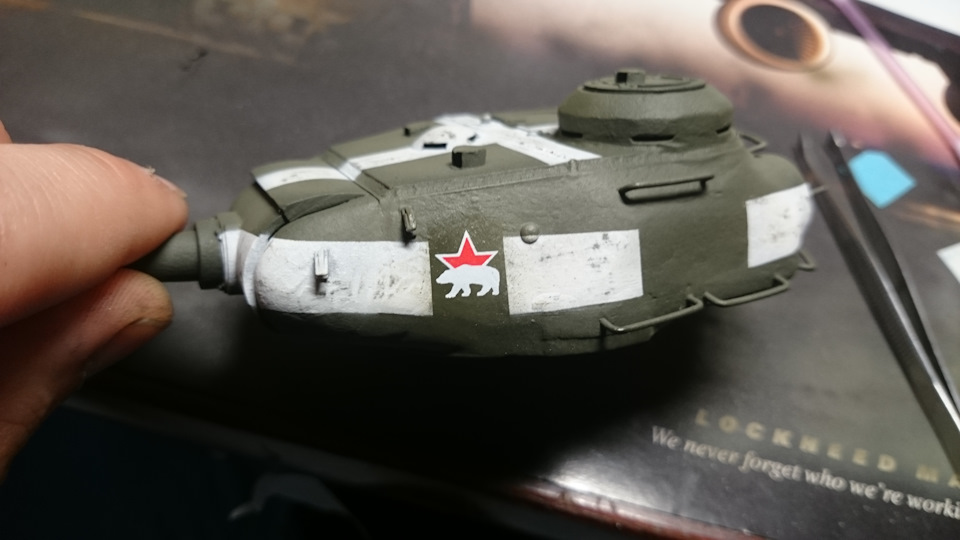

Закончив с покраской, слегка проходим наждачкой по белым полосам, и таким образом делаем их потёртыми и состаренными.

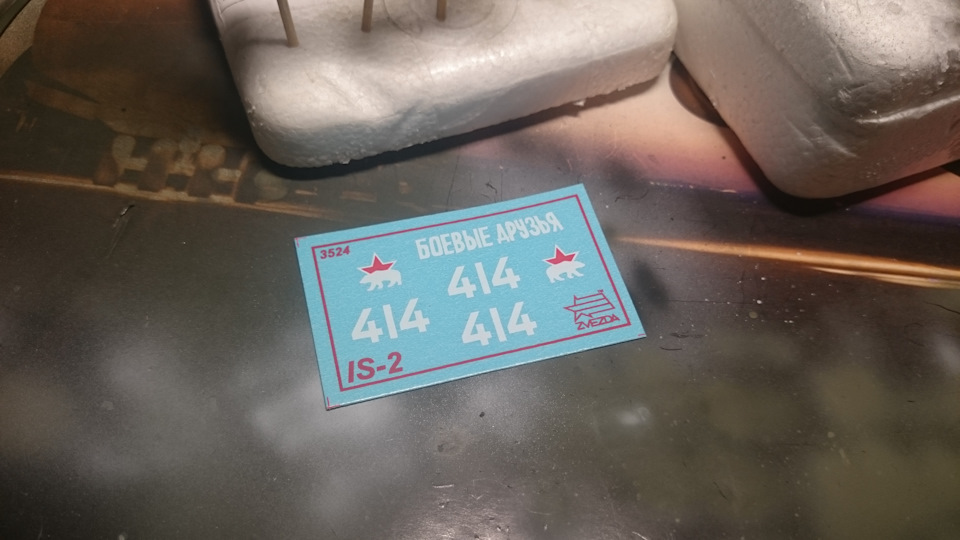

Декали.

Перед нанесением декалей "по правилам моделизма" места, куда их будут приклеивать, покрывают глянцевым лаком. Если честно, то я противник глянцевого лака на военной технике вообще. Но нанёс глянцевый лак и приклеил на него декали. Без глянцевого лака они бы тоже приклеились.

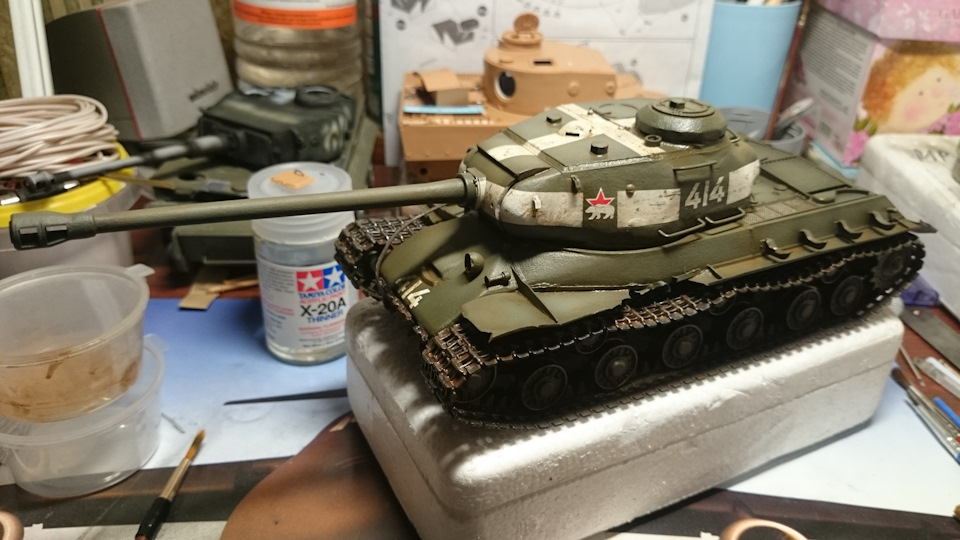

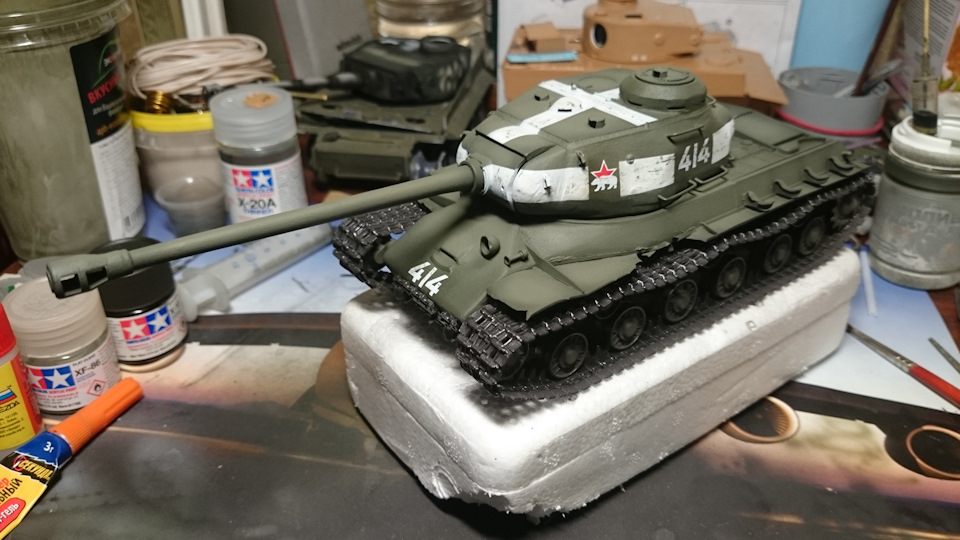

Декаль на своём месте.

После нанесения декалей всю модель, по хорошему, нужно покрывать глянцевым лаком. Это необходимо для "правильной" текучести смывки. Смывка — состав, который заполняет всякие трещинки, сварные швы, выделяет мелкие детали (возможно я не совсем правильно говорю — я не профессионал, а лишь только учусь).

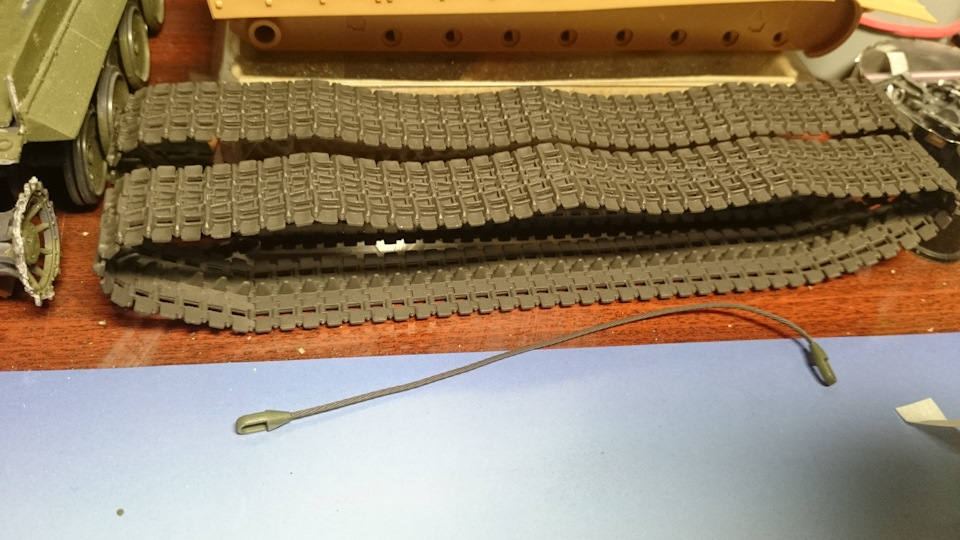

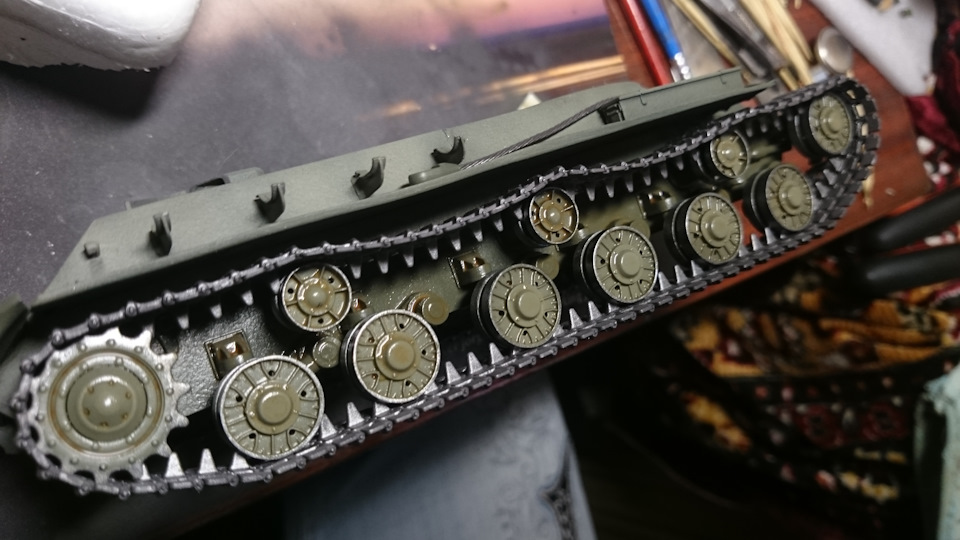

Я же перешёл сначала к тракам, т.к. их тоже нужно будет покрывать лаком.

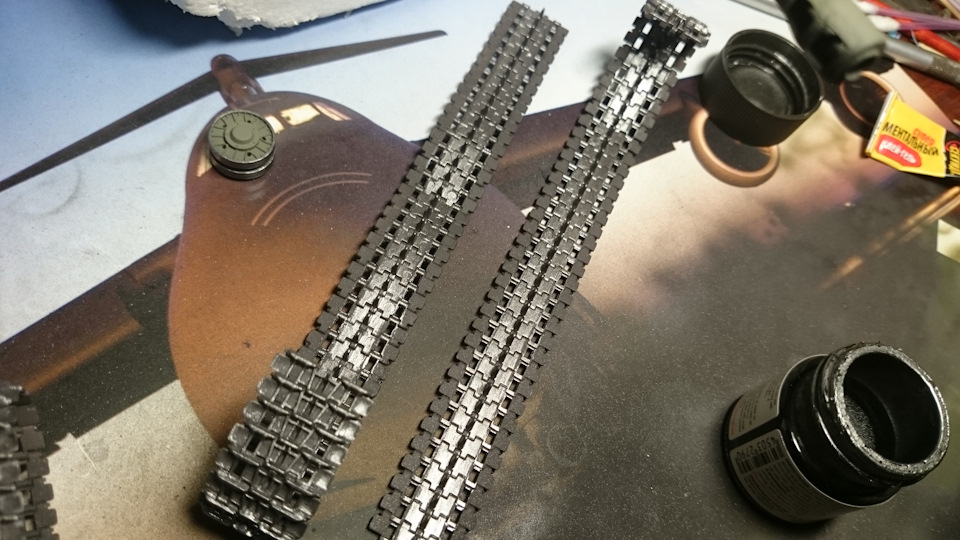

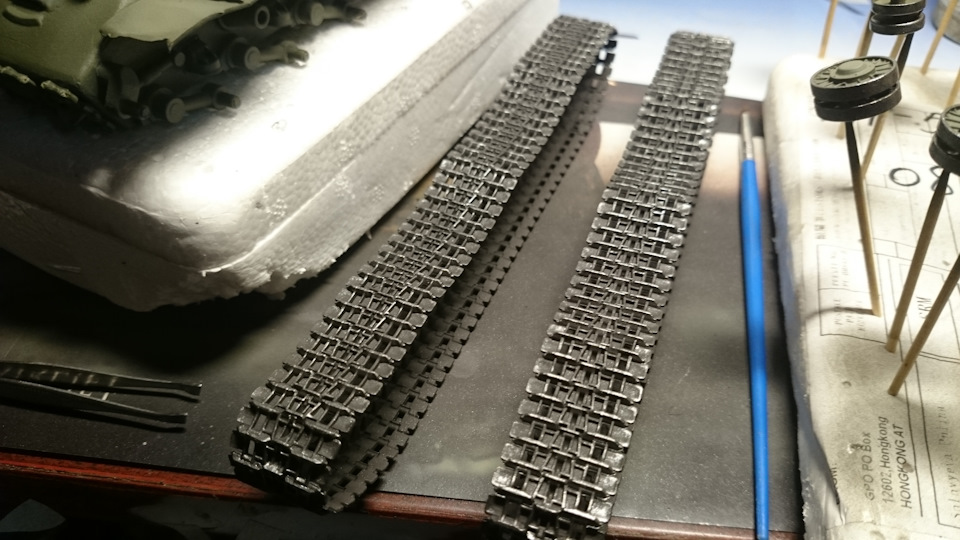

Покрываем их и трос цветом XF84 тёмное железо.
