Как снять потолок с нивы шевроле

Дополнительный плафон от ланоса или как одному снять обшивку потолка

Дело было холодным февральским вечером, под аккомпанемент 3-х килловатной тепловой пушки и 2-х килловатного масляного обогревателя.

доп плафон

Стало как-то мне не хватать света на задних сидениях, не удобно выкидывать мусор оставленный после поездок с детьми. Не видно в общем ничего. Но мы же не ищем модных путей, вроде светодиодов и подобное?
В связи с чем, при отсутствии выштамповки в комплектации под оригинальный плафон, решено вмонтировать плафон от ланоса (артикул: 96236130) за 299 руб.
Так как ну нету у меня помощников, а также свои еще не подросли, первым делом я нашел штатив для фотоаппарата, он же штатив для лазерного уровня и приспособил на него картонку.

картонка на штативе

Далее отодрал резинки по периметру с помощью пальце рук.

отодранные резинки по периметру отодранные резинки по периметру, вид сзади-сбоку, а также можно увидеть треугольник, который я использую вместо детского кресла — в целях экономии места, т.к. 2 ребенка в креслах и теща не влазють, проверено неоднократно…

Далее отдираем аккуратненько все что отдирается с плафона освещения салона. Так как там какие-то болты, которые необходимо будет открутить

симпатичный вид внутренностей основного плафона еще более симпатичный вид внутренностей крышки основного плафона

После того как мы (две руки) под сопровождение русского народного фольклора открутили все болты по периметру и а-а-а-а-аккуратненько вытащили очень нежный материал потолка из нищ, его держащих — начинаем с помощью штатива операцию "вниз".

операция

С помощью невероятной изворотливости, так он все время хочет согнуться — вынимаем потолок и кладем его на потолок.

потолок на потолке, придавливаем его полочкой, так как не забываем что работает тепловая пушка и потолок может улететь

Видим такую картину.

картина

Делаем её немножечко богаче:

немножечко богаче

еще богаче

Ну и самое интересное — берем плафон от ланоса, делаем дырку в потолке где нравится и наживляем его на саморезы. Попутно все обклеиваем поролончиком, чтобы потом не было стыдно.

не очень стыдно

Вид снизу, довольно аккуратно.

скажу даже что попал в цвет

Для того чтобы подключить — нашел медный трехжильный провод АВВГ, сечение не припомню, и подключил по следующей схеме…нашел здесь для сайте… через комплект, который у меня остался от подключения автосвета, алгоритм работы которого мне не понравился и я оставил сток.

интересное хитросплетение

Далее начинаем операцию подъем, предварительно прикрепив поролончик в местах возможных утечек звука.

операция подъем

Законченый вид можно увидеть на заглавном фото. Плавное затухание, три режима работы — в общем проделанной работой остался доволен.

Обшивка крыши (потолка) салона — снятие и установка

Рис.1. Крепление обшивки крыши: 1 – рассеиватель плафона; 2 – корпус плафона; 3 – винт 1/76691/01 самонарезающий; 4 – обшивка крыши; 5 – накладка обшивки крыши передняя; 6 – винт 1/76824/06 самонарезающий; 7 – зеркало внутреннее заднего вида; 8 – фонарь индивидуального освещения; 9 – винт 1/76824/06 самонарезающий; 10 – козырек противосолнечный; 11 – кронштейн противосолнечного козырька; 12 – держатель противосолнечного козырька; 13 – стекло ветровое; 14 – облицовка поручня; 15 – винт 1/32768/01; 16 – облицовка; 17 – поручень; 18 – винт 1/32768/01; 19 – поручень центральный; 20 – винт 2123-6302332; 21 – обшивка центральной стойки; 22 – обшивка стойки ветрового окна; 23 – держатель; 24 – винт 2123-6302332; 25 – обшивка боковины; 26 – обшивка арки колеса; 27 – держатель обшивки крыши.

Вывернуть четыре винта 3 и снять корпус 2 плафона.

Снять вставку передней накладки обшивки крыши, вывернуть два винта 6 (сеч. Б-Б) и снять внутреннее зеркало 7 заднего вида, извлечь переднюю накладку 5 обшивки крыши с фонарем 8 индивидуального освещения в сборе и отсоединить провода.

Вывернуть шесть винтов 9 (сеч. В-В и Г-Г), снять два противосолнечных козырька 10 в сборе с кронштейнами 11 и держателями 12 .

Снять шесть облицовок 14 (сеч. Д-Д), вывернуть шесть винтов 15 и снять три поручня 17.

Снять четыре облицовки 16 (сеч. Е-Е), центральных поручней 19, вывернуть четыре винта 18 и снять два центральных поручня (отвертка крестообразная).

Снять облицовки скоб ремней безопасности на центральных стойках, отвернуть болты крепления, снять скобы, отвернуть два винта 20 (сеч. Ж-Ж) и снять обшивки 21 центральных стоек (ключ 17).

Снять две обшивки 22 (сеч. И-И), стоек ветрового окна преодолевая сопротивление держателей 23.

Снять две заглушки 2110-5702152 поручня над левой передней дверью.

Снять полку 2123-5607010 багажника.

Откинуть спинки задних сидений, снять облицовки скоб задних ремней безопасности, отвернуть болты крепления, снять скобы ремней безопасности, отвернуть два винта 24 (сеч. К-К), и снять задние обшивки 25 (сеч.Л-Л), боковин, преодолевая сопротивление держателей 23 (ключ 17).

Снять два держателя 27 (сеч. М-М), обшивки крыши.

Снять два держателя 27 (сеч. Н-Н), крепления задней части обшивки крыши , вывернуть винт и снять крючок .

Снять обшивку крыши и извлечь ее через проем двери задка.

Установить обшивку крыши в порядке обратном снятию. При установке обшивки крыши поврежденные держатели заменить на новые. обшивки и облицовки салона должны быть установлены без перекосов, надежно закреплены на все точки крепления предусмотренные конструкцией.

Подсоединить клемму «-» к акумулятору

Проверить работу фонарей освещения салона и индивидуального освещения.

Снятие и установка обивки крыши для комплектации 55 Chevrolet Niva

Установите автомобиль на рабочий пост, поднимите капот, отсоедините клемму провода «массы» от аккумуляторной батареи.

Снимите по две пластмассовые заглушки 1 (рис. 8-94) с поручней, отверните по два болта крепления и снимите три поручня 3.

Рис. 8-94. Крепление поручня:

1 — заглушки поручня;

2 — клипса крепления обивки крыши;

Снимите две пластмассовые клипсы 2 крепления обивки крыши.

Отверните по три винта 1 (рис. 8-95) крепления противосолнечных козырьков и снимите два козырька 2, и держателя 3.

Рис. 8-95. Крепление противосолнечных козырьков:

2 — козырьки противосолнечные;

Отверните один винт 1 (рис. 8-96) крючка — держателя полки багажника, снимите крючок 2.

Рис. 8-96. Крепление крючка полки багажника:

Снимите две заглушки 1 (рис. 8-97) с обивок боковин задка правой/левой и две декоративных накладки 2 с направляющих ремней безопасности задних. Отверните винты крепления обивки задка и болты крепления направляющих задних ремней безопасности, правого/левого.

Рис. 8-97. Крепление обивки задка:

2 — декоративная накладка направляющей задних ремней безопасности;

3 — обивка боковины задка.

Снимите две заглушки 1 (рис. 8-98) с облицовок центральных стоек , правой/левой и две декоративные накладки 2 ремней безопасности передних.

Рис. 8-98. Облицовка центральной стойки:

2 — декоративная накладка;

3 — облицовка центральной стойки.

Отверните по одному болту 1 (рис. 8-99) крепления направляющих ремней безопасности передних, правого/левого.

Рис. 8-99. Крепление ремней безопасности:

2 — направляющая передних ремней безопасности.

Отверните по одному винту 1 (рис. 8-100) крепления облицовок центральных стоек. Отсоедините облицовки, правую/левую.

Рис. 8-100. Крепление облицовки центральной стойки:

2 — облицовка центральной стойки.

Снимите облицовки 1 (рис. 8-101) передних стоек преодолевая сопротивление трех пластмассовых держателей.

Рис. 8-101. Передняя стойка:

1 — облицовка передней стойки;

2 — обивка крыши;

3 — облицовка центральной стойки.

Откройте крышку 1 (рис. 8-102) бокса на обивке крыши, отверните два винта 2 крепления бокса, снимите бокс в сборе с крышкой.

Рис. 8-102. Крепление бокса на обивке крыши:

1 — крышка бокса;

Снимите декоративную накладку 1 (рис. 8-103) в передней части консоли, преодолевая сопротивление пластмассовых фиксаторов. Снимите рассеиватель 2, плафона освещения салона, преодолевая сопротивление пластмассовых фиксаторов.

Рис. 8-103. Снятие рассеивателя:

Отверните три винта 1 (рис. 8-104) крепления корпуса плафона и снимите корпус с плафоном в сборе.

Рис. 8-104. Крепление корпуса плафона:

2 — корпус плафона.

Отсоедините колодку 1 (рис. 8-105) жгута проводов, снимите плафон 2, преодолевая сопротивление пластмассовых держателей.

Рис. 8-105. Колодка подключения жгута проводов к плафону:

1 — колодка жгута проводов;

Снимите плафон 1 (рис. 8-106) освещения задний, преодолевая сопротивление пластмассовых фиксаторов.

Рис. 8-106. Плафон освещения задний:

1 — плафон освещения задний.

Отсоедините колодку 1 (рис. 8-107) заднего жгута проводов от плафона.

Рис. 8-107. Колодка подключения жгута проводов к плафону заднего освещения:

1 — колодка жгута;

2 — плафон освещения задний.

Отсоедините частично четыре уплотнителя 1 (рис. 8-108) проемов дверей в зоне сопряжения с обивкой крыши.

Рис. 8-108. Отсоединение уплотнителей с проемов дверей:

2 — обивка задка.

Отогните обивку задка. Отогните вниз заднюю часть обивки 1 (рис. 8-109) крыши, разрежьте клеевое соединение трех буферов к крыше, снимите обивку крыши через проем двери задка.

Рис. 8-109. Снятие обивки крыши:

1 — обивка крыши.

Отверните два винта 1 (рис. 8-110) крепления пластины консоли потолка и снимите пластину 2.

Рис. 8-110. Крепление пластины консоли потолка:

2 — пластина консоли.

Установка обивки крыши

Приклейте три буфера (аналогично заводским), на панель крыши или обивке крыши.

Нанесите клей на торцы буферов.

Установку обивки крыши производите в порядке обратном снятию.

Обеспечьте сопряжение всех сопрягаемых деталей симметрично, с равномерными зазорами.

Закрепите ремни безопасности, соблюдая моменты затяжки болтов (17,64-30,87) Нм ((1.,8…3,15)кГм), плафоны и облицовки на все точки крепления, предусмотренные конструкцией.

Проверьте работу электрических приборов и ремней безопасности. Передние и задние боковые ремни безопасности после открывания замков должны возвращяться из рабочего положения в исходное свободно без заеданий.

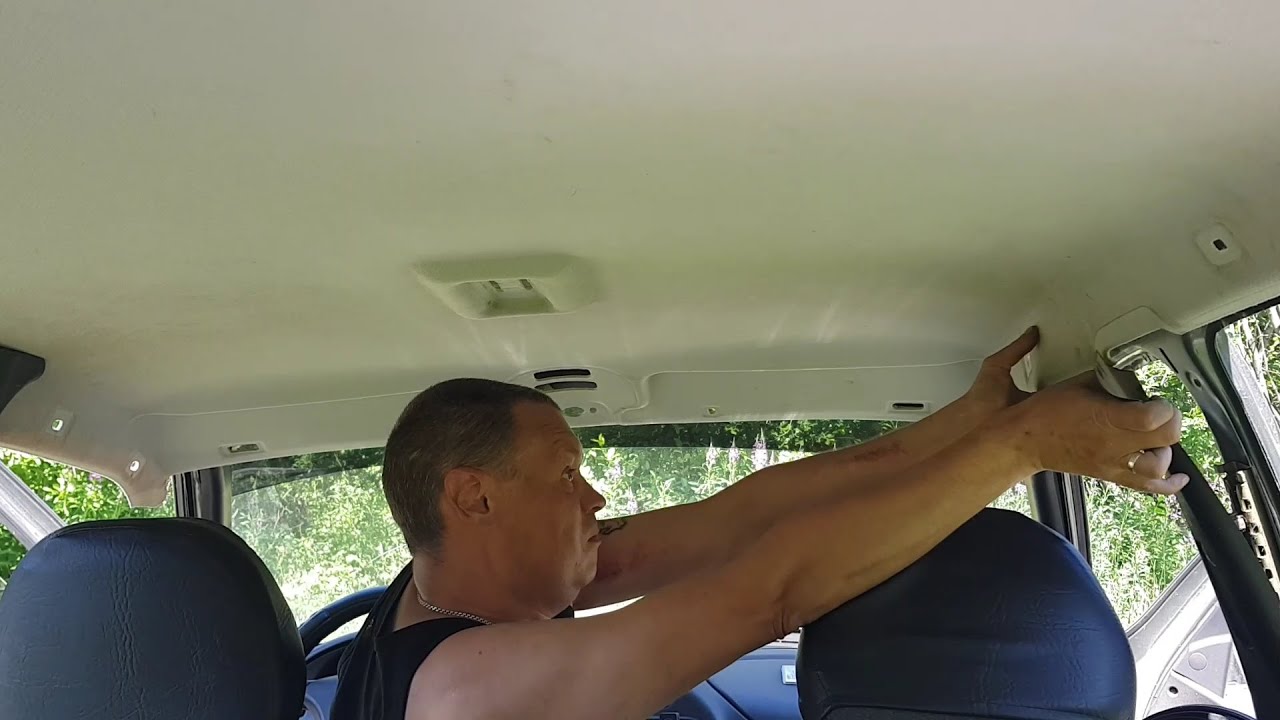

Как снять обшивку потолка на Ниве Шевроле: полезная инструкция

Процесс снятия обшивки потолка в автомобиле Шевроле Нива требует некоторых навыков и инструментов. Хорошая новость заключается в том, что это возможно выполнить самостоятельно с некоторыми руководствами и рекомендациями. В этой статье я поделюсь со вами шагами и советами, которые помогут вам успешно снять обшивку потолка в вашей Ниве Шевроле.

Шаг 1: Приготовьте инструменты

Перед тем как приступить к снятию обшивки потолка, соберите необходимые инструменты. Вам понадобятся:

• Отвертка с плоской и крестовой головкой
• Пластмассовые лопатки для снятия пластиковых клипс
• Ножницы
• Стяжные ремни

Шаг 2: Отключите аккумулятор

Перед началом работы рекомендуется отключить аккумулятор автомобиля, чтобы избежать случайного короткого замыкания или повреждения электроники.

Шаг 3: Снятие плафона и ручек

Прежде чем приступить к снятию обшивки потолка, необходимо снять плафон и ручки с потолка. Для этого следуйте инструкции:

• Осторожно выдавите клипсы, удерживающие плафон, и аккуратно отсоедините провода его подсветки.
• Отверните винты или болты, фиксирующие ручки, и удалите их.

Шаг 4: Снятие обшивки потолка

Теперь можно приступить к снятию самой обшивки потолка. Этот шаг включает несколько подзадач:

Шаг 4.1: Снятие молдинга

Молдинг — это полоса, закрывающая стык между потолком и стеклом. Для его снятия нужно ослабить и удалить клипсы, которые крепят его к потолку.

Шаг 4.2: Снятие обшивки

Обшивка потолка может быть прикреплена к каркасу автомобиля при помощи пластиковых клипс или винтов.

Осторожно введите лопатку между обшивкой и каркасом автомобиля и аккуратно отсоедините клипсы. Если обшивка прикреплена винтами, осторожно отверните винты и удалите обшивку.

Шаг 5: Очистка

После снятия обшивки потолка обязательно проведите тщательную очистку каркаса и потолочного материала от пыли, грязи и других загрязнений. Используйте мягкую щетку или пылесос для удаления пыли, а также мягкую тряпку и специализированный очищающий средство для удаления пятен и загрязнений.

Таким образом, снятие обшивки потолка в автомобиле Шевроле Нива не является сложной задачей, но требует тщательности и следования определенным шагам. Удачи вам в снятии обшивки потолка и надеюсь, что эта статья помогла вам!

Часто задаваемые вопросы

1. Как снять обшивку потолка в автомобиле Chevrolet Niva?

Для снятия обшивки потолка в автомобиле Chevrolet Niva, вам понадобятся следующие инструменты: отвертка, плоскогубцы, скотч, тряпка.

Шаги по снятию обшивки потолка:

1. Перед началом работы убедитесь, что автомобиль находится в стационарном состоянии и зажигание выключено.
2. Откройте двери и окна для обеспечения легкого доступа к потолку.
3. Аккуратно открепите все ручки и крючки, которые держат обшивку потолка.
4. Осторожно отсоедините провода от салонного светильника, если таковой имеется.
5. Найдите места, где обшивка потолка прикреплена к каркасу автомобиля, и аккуратно поднимайте ее, отстраняя от каркаса.
6. Постепенно снимайте обшивку потолка, осторожно отсоединяя ее от каркаса и снимая сухожилия, на которые она может быть прикреплена.
7. После снятия обшивки потолка, аккуратно проверьте ее наличие повреждений или дефектов.

Будьте внимательны и осторожны при снятии обшивки потолка, чтобы не повредить внутреннюю отделку автомобиля.

2. Как правильно установить обшивку потолка в автомобиле Chevrolet Niva?

Для установки обшивки потолка в автомобиле Chevrolet Niva, вам понадобятся следующие инструменты: отвертка, плоскогубцы, скотч, тряпка.

Шаги по установке обшивки потолка:

1. Внимательно осмотрите обшивку потолка, чтобы убедиться в отсутствии повреждений.
2. Увидев повреждения, исправьте их или при необходимости замените обшивку потолка.
3. Поиските все крепления на каркасе автомобиля, к которым прикрепляется обшивка потолка.
4. Постепенно расположите обшивку потолка по местам крепления и аккуратно закрепите ее.
5. Убедитесь, что обшивка потолка плотно прилегает к каркасу автомобиля.
6. Если вам понадобилось снять провода от салонного светильника, подключите их обратно, уверившись в правильном соединении.
7. Закрепите обшивку потолка по всей длине и убедитесь, что она надежно установлена.

Проверьте, что обшивка потолка надежно закреплена и не создает никаких проблем при использовании автомобиля.

3. Какую рекомендацию вы можете дать для ухода за обшивкой потолка в автомобиле Chevrolet Niva?

Для ухода за обшивкой потолка в автомобиле Chevrolet Niva рекомендуется следовать нескольким простым рекомендациям:
