Как подключить обогрев заднего стекла

Подключение обогрева заднего стекла ваз 2106

Наконец-то хорошая погода на улице, поэтому появилась возможность заняться машинкой. У кого-то праздник и 9-ое мая, у меня 8 часов работы в жигулях))) Сегодня ставил усилок и подключил обогрев заднего стекла. Об установке усилителя расскажу завтра, т.к. ещё не всё доделано.
Итак, приступим. Схема подключения кнопки обогрева через реле.

Реле с колодкой я просто оставил за панелью приборов. Не было место, чтобы его прикрутить.

Массу повесил на болт, который прикручивает блок предохранителей к корпусу машины.

Там же масса от ЭСП.
Плюсовой провод к стеклу будем вести по левой стороне автомобиля. Откручиваем винты, держащие накладки порого пола.

Снимаем заглушку с болта, держащего ремень безопасности.

Ключём на 17 выкручиваем болт.

Откручиваем два винта, держащих декоративную накладку центральный стойки.

Снимаем задний диван.

Теперь спокойно прокладываем провод под ковром с водительской стороны через весь салон автомобиля.
Для красоты провод я пропустил через декоративную накладку обшивки.

Чтобы её не отдирать, а держится она на одноразовом пистоне использовал тягу от центрального замка. Просунул её под декоративной накладкой, кабельной стяжкой закрепил к ней провод и вытянул наверх.

Массу от стекла пустил в багажник и прикрутил к болту крепления дверцы багажника.

Не работает обогрев заднего стекла ВАЗ-2107, что делать?

«Семерка» — люкс-версия ВАЗ 2105 запущена в серийное производство с 1982 года, до сих эксплуатируется. Она популярна, ее перепродают по несколько раз. Обогреватель заднего стекла ВАЗ 2107 – штатное устройство, устанавливаемое на заводе-изготовителе авто.

↑ Назначение и устройство обогревателя

Обеспечение для водителя обзора на дороге – залог безопасного движения. Просмотр дорожной ситуации в зеркало заднего вида возможен только, если свободно заднее стекло. Пассажиры, сидящие сзади, должны размещаться так, чтобы не перекрывать видимость. Еще одно препятствие, мешающее обзору – запотевание, намерзание льда зимой. Для ВАЗ 2107 проблема решена разработчиками на этапе проектирования авто.

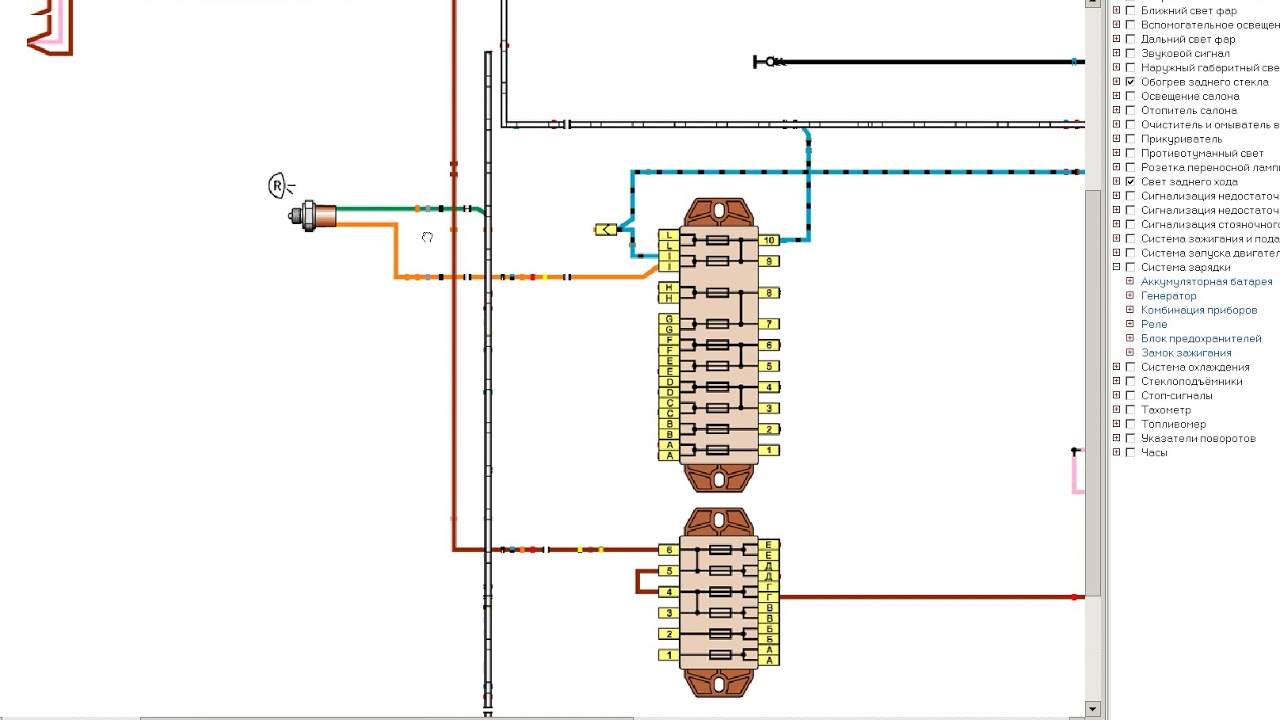

↑ Схема подключения обогрева заднего стекла ВАЗ 2107

• 1. Монтажный блокируют
• 2. Выключатель зажигания
• 3. Выключатель обогрева заднего стекла
• 4. лампа контроля включения обогрева заднего стекла
• 5. Тепловой элемент обогрева заднего стекла
• К6 — Дополнительное реле
• К7 — Реле включения обогрева заднего стекла
• А — Источник питания

Описание схемы заднего обогрева стекла следующее. На его поверхности справа и слева вертикально проходят две шины, к ним подключены провода, по которым подается напряжение 12 В. Шины соединены между собой токопроводящими горизонтальными полосками шириной 2-3 мм, которые и являются основным рабочим инструментом.

Пропуская электрический ток, они создают на поверхности стекла положительную температуру, освобождают его от намерзания или запотевания. Как и любой электроприбор, он контролируется предохранителем, рассчитанным на запланированное напряжение и силу тока.

↑ Почему не работает обогрев заднего стекла на ВАЗ 2107?

При включении обогревателя в холодную погоду, окно сзади все равно запотевает, можно сделать вывод, что устройство не работает. Иногда бывает, что обогревается часть стекла.

Возможные причины неисправности следующие:

• перегорел предохранитель;
• не подается напряжение на шины;
• вышли из строя токопроводящие нити, на практике перегорают одновременно от одной до трех полосок, стекло частично обогревается.

↑ Как проверить обогрев заднего стекла

При обнаружении факта выхода из строя устройства, возникает вопрос, как проверить обогрев заднего стекла. Это несложно, действуют в следующей последовательности:

1. Проверить предохранитель. Если он перегорел, его заменяют.
2. Замеряют напряжение на проводах, подводящих питание к устройству. Оно должно быть не менее 11 В. Если вольтметр показывает меньшее значение, значит, окислились контакты на разъемах. Клеммы следует зачистить мелкозернистой наждачной бумагой, средством для удаления ржавчины. Стоит проверить надежность подсоединения источника питания. Отошедший контакт тоже может быть причиной поломки.
3. Самая распространенная причина неисправности обогревателя – разрыв токопроводящих нитей. Она легко рвется под действием легкого касания. Визуальный осмотр нитей выявит место разъединения. Разорванные края черного цвета. Чтобы восстановить работоспособность устройства, необходимо устранить разрыв.
4. Если все перечисленные действия произведены, но поломка не обнаружена, возможно, вышла из строя кнопка включателя или оборваны провода. Сначала следует исследовать кнопку, затем диагностировать проводку.

↑ Восстановление целостности токопроводящих полосок

Ремонт обогрева заднего стекла – это просто, если купить в автомагазине ремкомплект заднего стекла. Он содержит токопроводящий клей, который работает при температуре от -60°С до +100°С.

↑ Пошаговая инструкция восстановления нитей:

1. Аккуратно зачищают края полосок в месте обрыва, чтобы убрать нагар и загрязнение, попавшее со стекла. Лучше всего подходит самая мелкая наждачка.
2. Протереть спиртом.
3. Вплотную по бокам полоски на стекло наклеить скотч. Действовать следует осторожно, чтобы не перекрыть нить, но и не создать зазоры между скотчем и полоской.
4. На подготовленные места нанести токопроводящий клей, перекрывая полоску с каждой стороны от обрыва на 1 см. Количество слоев выясняют в инструкции к средству. Клей наносят на холодное стекло.
5. Через 24 часа, когда состав высохнет, проверить работоспособность, предварительно сняв скотч.

↑ Альтернативные токопроводящие составы

Если заводской токопроводящий клей недоступен, возможно использовать другие составы:

• Подготавливают место обрыва, как и перед нанесением заводского клея. Но потребуются мелкие железные опилки, магнит и прозрачный клей. Магнит прикладывают к скотчу выше токопроводящей нити, наносят железные опилки. Магнитное поле принуждает частички железа расположиться вдоль нити, заполнив пустоту в месте обрыва. Поверх опилок наносят прозрачный клей, закрепляя их. Проверить работоспособность можно через 1,5-2 часа.
• После проведения подготовительных работ смешивают стружку цветных металлов с краской, получают пластилинообразную массу. Ею заполняют канавку в месте обрыва при включенном обогревателе. Будет слышно кратковременное шипение. Смесь застывает 20-30 минут. Устройством можно пользоваться через 1 час.

Обогрев заднего стекла ВАЗ 2107 играет важную роль в обеспечении безопасности движения. Это простое устройство, поломку которого легко диагностировать произвести ремонт. Восстановление работоспособности можно выполнить самостоятельно, оно не займет много времени.

Как подключить обогрев заднего стекла ВАЗ 2106 своими руками: подробная инструкция

Как подключить обогрев заднего стекла ВАЗ 2106 своими руками

Привет, друзья! В этой статье я поделюсь с вами простым способом подключения обогрева заднего стекла на автомобиле ВАЗ 2106. Все, что вам понадобится — некоторые инструменты, немного терпения и, конечно, схема подключения.

Инструменты, необходимые для работы:

• Отвертка
• Перекусачные плоскогубцы
• Изолента
• Мультиметр (в случае необходимости)

Шаг 1: Проверка состояния проводки

Перед тем, как приступить к подключению, рекомендуется проверить состояние проводки обогрева заднего стекла. Для этого вам понадобится мультиметр. Снимите изоляцию с проводов и проверьте наличие непрерывности сигнала. Если мультиметр показывает, что сигнал прерывается где-то на проводе, необходимо заменить его.

Шаг 2: Подключение проводки

Когда проводка проверена и в хорошем состоянии, можно приступать к подключению обогрева заднего стекла.

1. Найдите выходной провод от обогрева заднего стекла и соедините его с проводом (+12V), подключенным к аккумулятору автомобиля. Проверьте, не создается ли замыкание при этом.
2. Найдите заземляющий провод и соедините его с кузовом автомобиля. Убедитесь, что соединение качественное и надежное.
3. Для удобства и безопасности можно установить переключатель, позволяющий включать и выключать обогрев заднего стекла в любой момент времени. Подключите его в непосредственной близости к водительскому месту.

Выводы

С помощью простых инструментов и проведения небольших манипуляций вы сможете успешно подключить обогрев заднего стекла на ВАЗ 2106. Главное — не спешите и следуйте схеме подключения, чтобы избежать возникновения проблем в будущем.

Надеюсь, эта статья была полезной для вас, и теперь вы сможете самостоятельно справиться с подключением обогрева заднего стекла вашего автомобиля. Удачи вам и безопасных поездок!

Часто задаваемые вопросы

1. Как подключить обогрев заднего стекла ВАЗ 2106 своими руками?

Для подключения обогрева заднего стекла ВАЗ 2106 вам потребуются следующие инструменты и материалы:

• Электрическая проводка или кабель соответствующей длины и сечения.
• Клеммы для крепления проводов.
• Выключатель для включения и отключения обогрева заднего стекла.
• Изоляционная лента или тепловой скотч.
• Отвертка и плоскогубцы.

Следуйте этим шагам для подключения обогрева заднего стекла:

1. Очистите область вокруг проводящих полосок на заднем стекле, чтобы обеспечить хороший контакт.
2. Отожмите провода от проводящих полосок и присоедините их к одному концу электрического кабеля или проводу.
3. Прокладывайте кабель через салон автомобиля, соблюдая безопасность и избегая перекрытия других элементов автомобиля.
4. Присоедините другой конец кабеля к выключателю.
5. Присоедините провода от обогрева заднего стекла и выключателя к источнику питания автомобиля.
6. Закрепите провода с помощью клемм.
7. Проверьте работу обогрева заднего стекла, включив его через выключатель.

Помните, что правильная установка и подключение обогрева заднего стекла ВАЗ 2106 требует навыков работы с электрическими системами автомобиля. Если у вас нет опыта или вы не уверены в своих способностях, рекомендуется обратиться к профессионалу.

2. Какие проблемы могут возникнуть при подключении обогрева заднего стекла ВАЗ 2106 своими руками?

При неправильном подключении обогрева заднего стекла ВАЗ 2106 могут возникнуть следующие проблемы:

• Незадолго после подключения, обогрев заднего стекла может перестать работать из-за плохого контакта или неправильной установки проводов. Проверьте качество контакта и повторно установите провода при необходимости.
• Если вы неправильно подключите провода к источнику питания автомобиля, это может привести к вспышкам и повреждению электрической системы. Будьте осторожны и убедитесь, что провода подключены к правильным контактам.
• Неправильное крепление проводов с использованием клемм или изоленты может привести к их отсоединению или обрыву. Убедитесь, что провода надежно закреплены и защищены от повреждений.

Если вы столкнулись с проблемами при подключении обогрева заднего стекла ВАЗ 2106, рекомендуется обратиться к автомобильному специалисту для диагностики и устранения неполадок.

Подогрев заднего стекла в машине: что делать, если не работает обогрев заднего стекла

Стекла в автомобиле выполняют не только функции защиты, но также напрямую оказывают влияние на безопасность при езде. Как правило, основной проблемой стекол является их запотевание и обледенение.

Далее мы рассмотрим, как работает обогреватель заднего стекла, что делать, если не работает обогрев заднего стекла и ремонт подогрева стекла, а также как установить подогрев заднего стекла машины.

Устройство и схема обогрева заднего стекла

Итак, обогрев стекла позволяет быстрее убрать запотевание, а также очистить стекло от снега и льда зимой. Вся система обогрева заднего стекла автомобиля фактически является сеткой из тонких электрических нитей, которые изготовлены из материала с высоким сопротивлением.

Сетка приклеена к стеклу изнутри, то есть со стороны салона. Когда пот таким нитям проходит ток, за счет сопротивления проводника возникает нагрев и стекло равномерно прогревается. Хотя на разных моделях авто схема обогрева стекла может отличаться, в общих чертах составные элементы следующие:

• сам нагревательный элемент;
• включатель/выключатель обогрева
• блок управления, реле, проводка, предохранители и т.д.;
• сигнальная лампа, указывающая на то, что подогрев включен (зачастую, лампочка вмонтирована в кнопку включения);

Система обогрева стекла может быть активирована только если включено зажигание. Водителю достаточно включить зажигание и нажать на кнопку включения обогрева заднего стекла. Загорится сигнальная лампа — индикатор, указывающая на то, что подогрев работает.

Нити нагревателя приклеены к стеклу особым клеем. Еще на стекло может быть сначала напылен тонкий слой алюминия, после чего клеем прикрепляется сетка, которая затем накрывается прозрачной пленкой.

Так вот, некоторые автомобили (обычно очень старые модели), могут не иметь обогрева стекла. Еще сами нити обогрева заднего стекла очень тонкие. Естественно, в процессе эксплуатации, особенно если это кузов типа хэтчбек, нити можно повредить при перевозке различных грузов и объемных предметов. Бывает достаточно задеть металлическим предметом заднее стекло изнутри, после чего может не работать одна нить или вся сетка выходит из строя.

Так или иначе, заднее стекло нужно обогревать, так как это влияет на безопасность и обзорность. Другими словами, требуется выполнять ремонт нитей обогрева заднего стекла или полностью менять систему обогрева. Давайте рассмотрим, как отремонтировать или установить обогрев заднего стекла автомобиля.

Установка и ремонт подогрева заднего стекла

Рассмотрев устройство и составные элементы системы обогрева, обогрев заднего стекла своими руками сделать вполне возможно. Для этого нужна сетка из нитей обогрева, провода, выключатель, колодки и 4-х контактное реле на 30 А, термоусадка, клеммы, а также круглые накидные контакты под шпильку. Еще нужно иметь изоленту, пассатижи, плоскогубцы и отвертки.

• Теперь нужно решить, как собрать и подключить обогрев заднего стекла. Для этого сначала берутся колодки (если на них есть провода, их нужно снять).

Далее, после обжатия провода контактами типа «мама», можно сложить новую колодку и подключить реле путем обжима кольцевидного разъема. Остается провести провод, через который подключается обогрев.

• Следующим этапом становится монтаж подогрева в автомобиле. Сначала нужно снять часть приборной панели, соединить колодки. Все работы нужно выполнять при отключенной АКБ. Затем следует определиться с местом установки кнопки обогрева заднего стекла, а также реле.

Подобрав места установки, можно подключить питание, провести провода к предохранителям под панелью приборов. Затем нужно обнаружить предохранитель на 16А, подключив к нему провод «плюс», идущий от реле.

Рекомендуем также прочитать статью о том, как выполнить полировку фар автомобиля своими руками. Из этой статьи вы узнаете, как правильно полировать фары из пластика и стекла, чем полировать фары автомобиля, а также на что нужно обращать внимание при полировке фар машины своими руками.

• Следующим шагом будет сборка контакта типа «мама», провод изолируется. Далее потребуется выполнить соединение провода «минус» обогрева с корпусом стоек и кузовом. По окончании всех работ можно ставить на место все ранее снятые элементы, укладывать коврики, прищелкивать панели. После следует подключить АКБ.
• Еще добавим, что часто во время монтажа сложностью является решение, чем приклеить клемму обогрева заднего стекла. В идеале, ее можно припаять. Если пайка по той или иной причине недоступна, можно приклеить клемму при помощи токопроводящего клея.

Затем берется нашатырный спирт 5%, который добавляется в смесь в объеме 4-5 капель. После добавления выпадает темный осадок серебра, который удаляется дистиллированной водой и пропускается через фильтр. Завершающим этапом становится высушивание смеси (нагрев около 120-150 градусов Цельсия). Далее в смесь добавляется ранее отфильтрованный порошок.

Кстати, клей для обогрева заднего стекла можно использовать как для установки, так и для ремонта. Например, если нити обогрева оборваны или перебиты, тогда путем нанесения клея иногда удается восстановить контакт и нить начинает работать. Что касается ремонта, сначала нужно определить проблемный элемент, затем устранить поломку. Проверить целостность нитей можно как визуально, так и при помощи мультиметра. Если нити сильно повреждены, лучше сразу заняться установкой новой системы подогрева.

• Завершением процесса установки обогрева стекла является необходимость приклеить клемму к полосе из фольги. Полосу нужно подготовить, затем припаять клемму. Другая сторона должна быть промазана клеем, после чего полоску прижимают к стеклу. Прижимать нужно так, чтобы выдавились избытки клея. Контакт в этом случае будет лучше. Далее нужно выждать около 24 часов, чтобы клей высох. Включать обогрев до полного высыхания клея не рекомендуется.

Советы и рекомендации

После установки системы или ремонта нужно знать, как проверить обогрев заднего стекла. Для этого следует включить зажигание и сам обогрев на 5 минут. В норме все нити должны нагреваться.

Если это не так, тогда следует проводить проверку нитей обогрева заднего стекла мультиметром, чтобы выявить повреждения целостности. Наличие разрывов укажет на необходимость замены.

Рекомендуем также прочитать статью о том, как выбрать дворники для автомобиля. Из этой статьи вы узнаете, какие особенности имеют щетки стеклоочистителя, а также на что обращать внимание при выборе щеток очистителя лобового стекла автомобиля или заднего стекла.

Напоследок отметим, что при установке системы обогрева нужно учитывать одну особенность: в темноте сетка может быть видна и способна влиять на качество обзора через заднее стекло. Нити могут отражать свет, бликовать и т.д. По этой причине устанавливать систему нужно аккуратно и использовать только подходящие для этой задачи материалы.
