Гаражный автозвук (часть 2) AUX для Alpine 9882Ri

Любовь моя, с Алпайном, давняя. Звук кассетника TDA 7561R, просто пленил и с тех пор, аппараты этой марки, никогда не покидают мои машины. Но при всех достоинствах, есть у производителя гадкая политика- продажа всех допов, по конскому ценнику… Звук- на тебе звук, но за остальные удовольствия- будь добр, плати. Не нравится- топай к другим. У них и блютуз встроенный и пачка входов/выходов и пультики д/у в комплекте и… и всё, по смешной цене. А может ещё и флешку, при покупке, на халяву дадут) Народ вздыхает, но упорно продолжает отстёгивать деньги, за любимую марку… Вот это и есть любовь… несмотря ни на что… Правда в последние годы, ситуация стала немного меняться в лучшую сторону. Чёт я отвлёкся…

В процессе работы над чудо-юдо гаражным "центром", в голове вертелась мысль, как дополнить его одной полезной функцией. Для её реализации, не хватало самой малости: входа AUX. Покурив сайт производителя, был найден выход из положения. В моём аппарате, имелся выход Full Speed для подключения iPod®. Так вот адаптер Alpine KCE 236B решал все мои проблемы.

Но стоимость… как всегда… Поиски, выдали чудные ценники, с тремя нулями… в среднем, цена оказалась в районе 1200 рупий. Гнусное земноводное, от таких циферок, нервно сжало все свои конечности на шее хозяина. В глазах, читалось: "Только через мой труп!". Придушить её что ли…
На ебеевском рынке, цены оказались более гуманные- 159 рублей и целых 37 копеек. Гадкая зелёная звярушка ослабила хватку и нежно взглянула на меня… Вроде бы договорились. Но тут взбрыкнул хозяин. Да ёлы-палы. Везти шнурок из трёх проводов из-за бугра! Бред. Вот народ привычку взял, за каждой пуговицей, на алибабаевские рынки ходить. Да неужели несколько раз паяльником не тыкну… Пошло ВСЁ нафиг, а я — в Гугл.

Для начала, решил поиграться с " Окей гуглом". Чисто поржать. Поржал от души))) Затем, по старинке, кнопочками, по сайтам. К концу вечера, заветная распиновка была найдена. Да и выходной как раз. Из поисков, понял что подробной информации не найду, придётся мозговать самому. До кучи, восполнить пробел и сделать полноценный отчёт, для тех, кто захочет проделать подобное. Итак, поехали.

Из одиннадцати контактов разъёма, нам понадобится только три.

Далее, два варианта развития событий.
Первый, "Ивашкин", с лозунгом: "И так сойдёт!". Вставляем три провода в разъём, заливаем это дело термоклеем или просто клеем. Для надёжности, метр изоленты и готово. Ну кто всё это увидит, в желудке приборной панели.
Второй, более цивилизованный и эстетичный. Убираем ненужный хвост и впаиваем свой. Второй вариант- мой, по нему и работаем. Для начала, разберём ресивер. Нужный разъем, на плате, в самом низу.
Откручиваем два винта верхней крышки.

Затем, снимаем переднюю крышку. По одному винту с обеих сторон и четыре защёлки.

Далее, корпус механизма проигрывателя дисков. Тут понадобится отвёртка, с магнитным наконечником. Винты расположены глубоко. Их четыре. После того, как они откручены- весь корпус, аккуратно вверх. Никаких шлейфов нет. Шасси, соединяется с платой- разъёмом.

Ну вот и заветная плата. Штекер нужного "хвоста"- справа вверху. Плата снимается, вместе с задней панелью. Сначала откручиваем четыре винта.

Затем ещё два, с боков, ближе к задней стенке.

Всё. Можно снимать плату. Прозваниваем кабель и на колодке, находим нужные контакты.
Отсоединяем штекер хвоста и откладывает в сторону. В качестве нового кабеля, я взял USB провод. Использовать провод от наушников, нежелательно. Слишком тонкие проводки, прослужат недолго.
Припаиваем провода к колодке и фиксируем всё, с помощью термоклея.

Для защиты кабеля, на выходе из корпуса, используем старый уплотнитель. Необходимо надрезать его с одной стороны, вытащить старый провод и вставить новый.

Ну вот и всё. На другой конец кабеля припаиваем, либо Mini-Jack, либо, как в моём случае, разъём под него. Далее, сборка в обратном порядке и прощальный фотосет. Аппарат готов к установке.

А пока муж колдовал над проводами, жена, на кухне, создавала свои шедевры. Но у неё, на мой взгляд, получилось красивей)

Ничего не понимаю, в народно-христианских праздниках, но вчера, были Жаворонки, так что, всех с прошедшим! Весны, любви и хорошей музыки!

Модуль ipod, Опция) – Инструкция по эксплуатации Alpine CDA-9847R

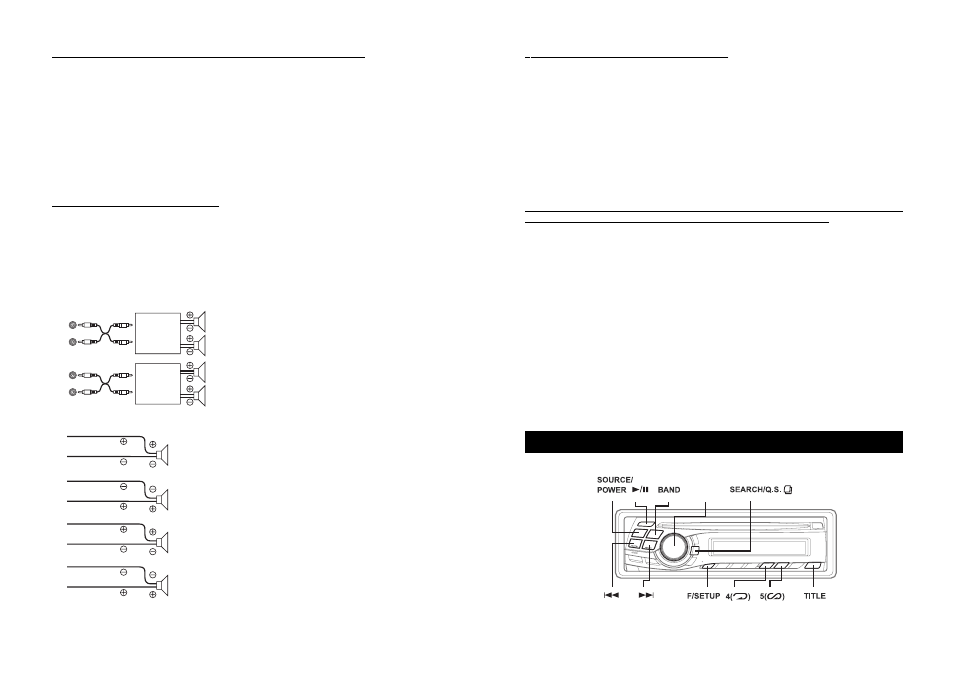

background image
