Как отрегулировать винт дроссельной заслонки на ланос

  • автор:

Регулировка винта дроссельной заслонки ланос

Процедуру профилактики не следует проводить при отсутствии очевидных причин. Перед началом нужно внимательно оценить состояние дроссельной заслонки. Если на нем нет явных признаков смолистых отложений и участков закоксования, тогда причина нестабильной работы может крыться в другом.

Также учтите пробег авто. Специалисты рекомендуют прибегнуть к промывке не ранее чем через 100 тысяч км. Но на некоторых авто, например, Форд Фокусе может потребоваться выполнить промывку уже через 30 тысяч км пробега.

Следует знать, как почистить дроссельную заслонку, чтобы достичь желаемого результата. Для этого требуется специальный раствор-очиститель карбюратора, например, Abro Carb & Choke Cleaner или аналогичные средства. Узел нужно обязательно демонтировать, только в этом случае можно достичь максимального эффекта, иначе нагар останется внутри трубок. Рассоедините от дроссельной заслонки все патрубки чтобы получить хороший доступ к входной части узла.

Снимайте нагар деликатно, используя чистую ветошь или мягкую щетку. Не прилагайте излишних усилий, вы можете повредить заслонку. Внутренние элементы покрыты тонким слоем молибдена, который начинающие автолюбители принимают за вредные отложения.

Последствия рьяной очистки могут быть различны, подвижную часть заслонки начнет закусывать или наоборот, в закрытом положении она начнет пропускать воздух. В этом случае без ремонта дроссельной заслонки обойтись не получится.

Замена тросика печки Шевроле Ланос

Причина неисправности обдува лобового стекла Ланос

Поверните трос по часовой стрелке до упора. Подробнее Цена вопроса Тросики эти в магазинах бывают в наличии, но чаще всего нужно заказывать. С чего начинается замена тросика печки Ланоса?

Вариантов решить проблему. Первый зафиксирован возле педали газа. Фиксация троса привода отопителя в держателе 1 — трос; 2 — держатель; 3 — отопитель Длина троса 6 см.

Отсоединение троса привода от отопителя , отсоедините другой конец троса 2 от отопителя.

Выньте трос 1 см. Фиксация троса привода отопителя в держателе из держателя 2 на отопителе. Аналогично снимите трос привода заслонки радиатора отопителя.

Подсоедините и зафиксируйте трос привода воздухораспределительных заслонок на регулировочном устройстве на отопителе. С помощью троса поверните заслонку обдува ветрового стекла так, чтобы она была полностью открыта см. В этом положении подсоедините трос к панели управления отопителем и зафиксируйте его.

Закрепите в держателе на отопителе трос привода воздухораспределительных заслонок. Предупреждение При установленной панели приборов заслонка обдува ветрового стекла не видна. В этом случае подсоедините тросы к панели управления отопителем и включите вентилятор на максимальную скорость.

Правильная регулировка заслонок печки ланос Регулировка и замена троса привода дроссельной заслонки | система питания двигателя | daewoo lanos Zaz sens | zaz chance | zaz sens pickup, cнятие и установка узла дроссельной заслонки онлайн Регулировка тросиков печки шевроле ланос Снятие и установка узла дроссельной заслонки zaz sens / zaz chance / zaz sens pickup с 2007 года Ланос регулировка дроссельной заслонки на ланосе Самостоятельная регулировка тросика газа на лада приора. смазка троса дроссельной заслонки Регулировка тросика газа сенс Назначение и замена датчика дроссельной заслонки на ланосе Замена и регулировка троса привода дроссельной заслонки chevrolet lanos 2005 - 2009

Убедитесь, что из решетки обдува ветрового стекла поступает воздух, а из сопел обдува ног — нет. Комплект тросиков для печки Шевроле Ланос встречается в продаже ещё реже. Как снять тросик печки Шевроле Ланос Вы нашли искомую деталь.

С чего начинается замена тросика печки Ланоса? Процесс в принципе не сложный, но долгий из-за неудобного доступа к нужному оборудованию.

Замена троса режимов обдува печки — Daewoo Lanos 1.3c

Для начала нужно добраться к обратной стороне климатического блока. Для этого снимаем пластиковую накладку.

Под ней винты крепления магнитолы и самого блока климата. Кто-то магнитофон снимает, есть умельцы, которым он не мешает.

Свинтите крепления климатического блока, отодвиньте его немного в сторону. Полностью снять не получится, потому что он держится на тех самых тросиках.

Снимая тросик печки , будьте аккуратны — можно легко сломать защёлки. Открепите наконечники, нажав на специальные язычки и потянув немного вверх.

Если решили делать сами

Итак, троса печки Шевроле Ланос всего три: регулирующий температуру, направление воздушных потоков и процесс рециркуляции воздуха. Сами тросики печки Ланоса металлические, а вот крепления на них пластиковые, они-то и ломаются чаще всего. И вот тогда на печке не регулируется температура или не переключается направление обдува.

Кстати, считается, что «оригинальные» крепления — прозрачные, а «не оригинал» — чёрные. Как бы там ни было, качество везде довольно сомнительное.

Иногда советуют тросики не менять, а ремонтировать. Опять-таки смотрите сами по обстоятельствам: поддаётся ли поломка ремонту, готовы ли вы к таким работам.

Что такое ДПДЗ

Датчик положения дроссельной заслонки контролирует положение заслонки дросселя. Дроссельной заслонкой называется клапан, который располагается между патрубком воздуховода и впускным коллектором. Посредством заслонки регулируется подача воздуха в коллектор. Датчики положения устанавливаются на всех автомобилях, которые имеют электронное управление впрыском топлива.

Главное назначение датчика положения — чтобы ЭБУ знал о том, в каком положении находится заслона. Благодаря этой информации происходит точное дозирование смеси с оптимизацией расхода относительно положения педали акселератора. Если говорить проще, то за счет ДПДЗ задается количества топлива, впрыскиваемого форсунками в цилиндры. От исправности этого элемента зависит расход топлива. Если возникают подозрения на увеличение топлива, то необходимо прибегнуть к проверке ДПДЗ на Ланосе.

Замена и регулировка троса привода дроссельной заслонки chevrolet lanos 2005 - 2009 Регулировка и замена троса привода дроссельной заслонки | система питания двигателя | daewoo lanos Регулировка и замена троса привода дроссельной заслонки | система питания двигателя | daewoo lanos Zaz sens | zaz chance | zaz sens pickup, cнятие и установка узла дроссельной заслонки онлайн Регулировка винта дроссельной заслонки ланос Настройка дпдз на ланосе Регулировка и замена троса привода дроссельной заслонки Регулировка и замена троса привода дроссельной заслонки | система питания двигателя | daewoo lanos Заслонка дросселя ланос и шанс: очистка и замена Назначение и замена датчика дроссельной заслонки на ланосе

Особенности системы обогрева

Шевроле Ланос (Chevrolet Lanos) — благодаря своей удачной компоновке, неприхотливости и относительно невысокой стоимости быстро завоевал популярность у российских автолюбителей. По данным статистики, эта машина вошла в топ-25 (на 24 месте) самых продаваемых в России.

Однако, есть у автомобиля существенный недостаток. Печка греет не так, как хотелось бы в условиях суровой российской зимы. Причина в том, что она рассчитана на более мягкие климатические условия. Изменить ситуацию также проблематично. Дело в том, что радиатор при размерах 220х228 имеет толщину всего 28 мм. Для сравнения приведём жигулёвский аналог. При габаритных размерах 225×285 имеет толщину 85 мм.

Первая мысль, которая приходит в голову — поменять радиатор на более «толстый». Но установить что-то другое нереально сложно. Более габаритное устройство просто не влезет. Для того чтобы его «впихнуть», нужно снять короб вентиляции, а это разгерметизация кондиционера. Придётся повозиться и переделать внутреннее устройство коробов печки. Всё отопление придётся поменять. Для того чтобы провести такие работы, нужно потратить уйму времени и сил и быть очень опытным механиком.

Гораздо проще смириться с маленьким недостатком любимого автомобиля и поддерживать его систему отопления в исправном состоянии. Ремонт сейчас обойдётся в копеечку. Одна только направляющая привода заслонки отопителя Ланос (Lanos) стоит около 900 рублей. Для того чтобы избежать лишних расходов — бережно относитесь к любимому автомобилю. А начинать нужно с правильной регулировки заслонок.

Элементы системы отопления

  1. Радиатор: прогревает воздушный поток путём циркуляции внутри теплообменника жидкости системы охлаждения.
  2. Электрический привод – нагнетатель: осуществляет забор воздушного потока в салон автомобиля. Иногда его называют крыльчатка, моторчик. Предустановленный регулятор позволяет механическим способом выбирать оптимальное положение, количество оборотов.
  3. Заслонка отопителя: регулятор величины воздушного потока, с его помощью повышаем или понижаем градус воздуха внутри салона.
  4. Распределительные регуляторы: корректируют обдув конкретной области или салона в целом.

Устройство отопителя Шевроле Ланос

Особенности системы обогрева

Шевроле Ланос (Chevrolet Lanos) — благодаря своей удачной компоновке, неприхотливости и относительно невысокой стоимости быстро завоевал популярность у российских автолюбителей. По данным статистики, эта машина вошла в топ-25 (на 24 месте) самых продаваемых в России.

Однако, есть у автомобиля существенный недостаток. Печка греет не так, как хотелось бы в условиях суровой российской зимы. Причина в том, что она рассчитана на более мягкие климатические условия. Изменить ситуацию также проблематично. Дело в том, что радиатор при размерах 220х228 имеет толщину всего 28 мм. Для сравнения приведём жигулёвский аналог. При габаритных размерах 225×285 имеет толщину 85 мм.

Первая мысль, которая приходит в голову — поменять радиатор на более «толстый». Но установить что-то другое нереально сложно. Более габаритное устройство просто не влезет. Для того чтобы его «впихнуть», нужно снять короб вентиляции, а это разгерметизация кондиционера. Придётся повозиться и переделать внутреннее устройство коробов печки. Всё отопление придётся поменять. Для того чтобы провести такие работы, нужно потратить уйму времени и сил и быть очень опытным механиком.

Гораздо проще смириться с маленьким недостатком любимого автомобиля и поддерживать его систему отопления в исправном состоянии. Ремонт сейчас обойдётся в копеечку. Одна только направляющая привода заслонки отопителя Ланос (Lanos) стоит около 900 рублей. Для того чтобы избежать лишних расходов — бережно относитесь к любимому автомобилю. А начинать нужно с правильной регулировки заслонок.

Характеристика ДПДЗ

ДПДЗ можно охарактеризовать так:

  • фиксирует положение заслонки и передает данные на управляющий блок или бортовой компьютер;
  • преобразует значение угла положения дроссельной заслонки в электрический сигнал, сила которого меняется в зависимости от степени открытия заслонки.

Это устройство располагается в моторном отсеке машины, прямо на дроссельной магистрали. Подключается контроллер к оси узла.

Место расположения ДПДЗ и РХХ

Конструкция ДПДЗ

По конструкции данный контроллер относится к классу резистивных датчиков, при этом:

  1. Внутри устройства устанавливается подвижный ползунок, предназначенный для перемещения по специальной дугообразной плоскости. Последняя обязательно должна быть совмещена с заслонкой.
  2. Когда водитель жмет на педаль газа, заслоночный узел открывается, а токосъемный элемент вращается по поверхности резистивного устройства. В результате на потенциометре изменяется параметр сопротивления.
  3. Механизм контроллера в зависимости от типа может включать в себя магниторезистивную часть. Такой вид датчиков содержит в структуре чувствительный элемент, на который ставится магнит, он связывается с валом контроллера. При этом между ним и резистором контакт отсутствует.

При диагностике устройства следует знать, для чего нужен и на что влияет установленный клапан:

  1. Контроллер используется для передачи на микропроцессорный модуль информации о том, в каком состоянии находится пропускной элемент в конкретное время;
  2. Фактически представляет собой комбинацию двух резисторов — постоянного и переменного. Максимальное значение сопротивления этих устройств составляет около 8 Ом. При изменении положения заслонки меняется и этот параметр. Если она открыта, то величина напряжения на сигнальной части будет не менее 4 вольт. Когда заслонка максимально открыта, то показатель составит максимум 0,7 В.
  3. За изменением уровня напряжения следит микропроцессорный модуль, который осуществляет регулировку объема горючего. Топливо используется для образования топливо-воздушной смеси. Если ДПДЗ неисправный и система контроля работает некорректно, то объем воздуха будет больше либо меньше. Это станет причиной неправильной работы двигателя в целом, в некоторых случаях возможен его выход из строя.

Пользователь Руслан К подробно рассказал о том, для чего используется контроллер ДПДЗ и на что он влияет.

Технические параметры датчика положения дроссельной заслонки:

  1. Напряжение для обеспечения питания контроллера поступает на два контакта устройства — первый и второй.
  2. Параметр сопротивления, появляющегося между этими выводами, варьируется в районе 1,8–2 кОм.
  3. Значение открытия до упора запертой заслонки составляет от 0 до 2%.
  4. Рабочий параметр напряжения, поступающего на второй и третий вывод при закрытой заслонке — от 0,25 до 0,65 вольта.
  5. Количество полных циклов включения ДПДЗ составляет не менее 1 миллиона.
  6. Рабочий параметр напряжения, подающегося на третий и второй контакты при полном дросселе, варьируется в диапазоне от 3,9 до 4,7 В.
  7. Для градуировочной характеристики зависимости напряжения от угла поворота применяются линейные свойства. Эта величина измеряется в промежутке от 0 до 100 градусов. Уровень напряжения составляет от 0,25 до 4,8 В. Параметр наклона данного свойства будет около 48 мВ.
  8. Рабочая зона датчика в линейной области варьируется в промежутке от 10 до 90 градусов. Наклон может составить до 39 мВ.

Принцип работы ДПДЗ

Принцип работы ДПДЗ таков:

  1. При работе двигателя на холостых оборотах заслонка полностью заперта, воздушный поток поступает в цилиндры силового агрегата по отдельному каналу. Уровень напряжения на выходе устройства составляет не более 0,5 вольта. Датчик отправляет сигнал на микропроцессор для подачи топлива, что способствует поддержанию холостого хода ДВС.
  2. При нажатии на педаль газа происходит перемещение ползунка контроллера по пленочной поверхности, обладающей резистивным напылением. В электроцепи, к которой подключен датчик, осуществяется снижение уровня сопротивления.
  3. Микропроцессорный модуль фиксирует увеличение параметра напряжения на линии. В соответствии с полученными данными производится расчет и подготовка объемов воздуха и топлива для формирования горючей смеси. После этого она подается в цилиндры. Максимально допустимая величина вольтажа при открытой заслонке составляет примерно 4,5 вольта.
  4. При резком нажатии на газ блок управления двигателем фиксирует скачок напряжения. В соответствии с этим в цилиндры ДВС подается порция обогащенной горючей смеси, чтобы улучшить динамический разгон машины.

Канал Starsauto подробно рассказал о принципе функционирования регулятора в авто.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Заслонка дросселя ланос и шанс: очистка и замена Регулировка винта дроссельной заслонки ланос Как отрегулировать дпдз ланос Настройка дпдз на ланосе Замена и регулировка троса привода дроссельной заслонки chevrolet lanos 2005 - 2009 Регулировка и замена троса привода дроссельной заслонки | двигатель | руководство daewoo Chevrolet lanos: регулировка и замена троса привода дроссельной заслонки - двигатель - руководство по ремонту, обслуживанию, эксплуатации автомобиля chevrolet lanos Регулировка и замена троса привода дроссельной заслонки шевроле ланос/ дэу ланос с 1997 г.в. Датчик положения дроссельной заслонки на ланос — назначение, принцип работы, замена Как правильно регулировать заслонки печки автомобиля шевроле ланос (chevrolet lanos)

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

Ваз замена ДПДЗ. Симптомы неисправности, замена.

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

  1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
  2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
  3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
  4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

Полезные советы, которые помогут Вам отрегулировать задний переключатель скоростей байка

Подготовительный этап, который предшествует работам по настройке заднего переключателя скоростных режимов велосипеда, заключается в выявлении его неисправности. Посмотрите – не погнулся ли он в процессе езды. Так как ему приходится занимать крайне невыгодное с точки зрения защищенности выпирающее расположение. По этой причине велосипедисты называют его наиболее уязвимой частью байка. Испытав удар, он прогибается к спицам. Но, если его установка была осуществлена на так называемый петух, то ему ничего не грозит. В данном случае деформируется сам петух. Когда же таковая деталь отсутствует, даже не самый сильный удар повредит раму

Старайтесь пользоваться байком крайне осторожно. Оградите задний переключатель от возможных столкновений с чем бы то ни было

Чтобы поверить петух либо задний переключатель скоростного режима на деформацию, необходимо скрупулезно осмотреть заднюю часть рамки последнего. Его направляющие ролики (их всего 2) должны располагаться на одинаковом уровне, друг напротив друга. Вместе с тем, не упускайте из виду цепь, которая протянута между ними. Она не должна иметь перекосов. Ее оптимальное положение — вертикальное.

Ни в коем разе не стремитесь придать искореженному петуху прежний вид посредством сгибания переключателя скоростных режимов в реверсивном направлении. Иначе Вы деформируете его рамку. Прежде, чем начинать рихтовку кронштейна, демонтируйте его с рамы байка. Впрочем, можно воспользоваться инструментом, который обычно крепят на петух – там, где должен располагаться сам переключатель. Он выполняет функция специального рычага. Причем к нему прикреплен указатель, позволяющий выравнивать петух с точностью до миллиметра.

Учтите, что некоторые переключатели, которые изготовлены , оснащены наклонной рамкой. То есть, так называемый ролик натяжителя установлен в некотором отдалении от спиц, нежели ролик, задающий направление.

Устройство ДПДЗ

Если рассмотреть устройство датчика положения дросселя, то здесь все достаточно просто, даже можно сказать примитивно. Впрочем многие, казалось бы, навороченные датчики имеют довольно простое устройство. Датчик положения дросселя представляет собой простой потенциометр (переменный резистор).

Датчик имеет трехконтактную колодку для подключения. На один контакт подключается «масса», на второй подается +5V с ЭБУ, а с третьего контакта снимается сигнал, на основе которого блок и определяет, насколько сильно открыта заслонка.

Методика проверки

Проверить работоспособность датчика положения дросселя достаточно легко. Для этого необходимо знать распиновку ДПДЗ:

При включенном зажигании и закрытой заслонке необходимо замерить напряжение между контактами «В» (масса) и «С» (сигнал). Напряжение должно лежать в допустимом диапазоне 0.3-0.9V. При полностью открытой заслонке напряжение составляет 4.1-4.5V. Если это не так, то следует снять колодку с датчика и при включенном зажигании проверить напряжение между контактами «А» (опорное напряжение 5V) и «В» (масса). Напряжение должно быть 4.8-5.2V. Если опорное напряжение соответствует норме, а датчик при этом выдает некорректное напряжение на сигнальном проводе, то он не исправен.

Если опорное напряжение не соответствует норме, то это означает обрыв проводки от колодки датчика до ЭБУ или неисправность самого блока управления. Однако неисправности контроллеров встречаются крайне редко. При отклонениях опорного напряжения, скорее всего, вы имеете дело с плохим контактом в косе ЭБУ.

Все о дроссельной заслонке ланос и шанс: назначение, принцип работы, неисправности, очистка, замена и артикул нового изделия Регулировка тросиков печки шевроле ланос Регулировка и замена троса привода дроссельной заслонки Как отрегулировать дпдз ланос Настройка дпдз на ланосе Регулировка и замена троса привода дроссельной заслонки шевроле ланос/ дэу ланос с 1997 г.в. Правильная регулировка заслонок печки ланос Регулировка винта дроссельной заслонки ланос Регулировка тросиков печки шевроле ланос Регулировка тросика газа сенс

Помимо всего прочего, контактный датчик положения дросселя можно протестировать несколько иначе. Для этого необходимо снять колодку с датчика, зажигание включать не нужно. Переведите мультиметр в режим замера сопротивления и произведите измерение между контактами «В» и «С» датчика. При закрытой заслонке сопротивление должно лежать в диапазоне 1-3 кОм, при полностью открытой – 5.5-7.5 кОм. Если показания отклоняются, то датчик не исправен. Бесконтактный ДПДЗ таким образом проверить нельзя!

Неисправности ДПДЗ

Так что же может случиться с простейшим потенциометром? Элементарно – он просто стирается. Внутри датчика имеются токопроводящие дорожки, по которым перемещается медный с серебряным напылением ползунок. Перемещается ползунок синхронно с движением дроссельной заслонки. Через определенное время токопроводящие дорожки стираются, и датчик начинает давать сбои. Причем ЭБУ не принимает это за ошибку, а вот двигатель начинает работать не так как нужно. Появляется неравномерный холостой ход и в момент трогания с места или при переключениях передач на ходу могут возникать неприятные рывки.

Для наглядности, ниже на фотографии представлен разобранный ДПДЗ (от автомобиляMazda).

ДПДЗ Шевроле Ланос устроен аналогично. Но токопроводящие дорожки нанесены на пленку, которая располагается по окружности датчика. А подвижный контакт расположен на центральном «цилиндрике», который и имеет зацепление с лопаткой дроссельной заслонки.

Преимущества бесконтактного ДПДЗ (БДПДЗ)

Бесконтактный датчик положения дросселя лишен недостатка контактного, так как в нем нет трущихся деталей. Соответственно и изнашиваться там просто нечему. Помимо всего прочего, установка БДПДЗ позволяет добиться более плавного отклика двигателя на открытие дросселя. Это уменьшает рывки при движении и трогании с места.

Выглядит бесконтактный датчик точно так же, как и контактный. Внешне их отличить довольно сложно.

Однако при установке БДПДЗ многие автовладельцы сталкивались с проблемой. После установки БДПДЗ появлялась некоторая неравномерность холостого хода. Проявляется проблема следующим образом:

  • заводим холодный автомобиль – холостой ход в норме;
  • прогреваем немного и едем;
  • после того как стрелка указателя температуры займет привычное положение – останавливаемся и не глушим автомобиль;
  • холостой ход начинает колебаться в пределах 800-1000 об/мин;
  • глушим автомобиль и запускаем снова – проблема исчезает!

Если вы тоже столкнулись с этим явлением, то помните – бесконтактный датчик здесь не виноват. Дело в том, что БДПДЗ очень чувствителен к плохим контактам в проводке. При появлении подобной проблемы после установки БДПДЗ следует пропаять скрутки в косе ЭБУ и нестабильные обороты вас больше не побеспокоят.

При установке нового ДПДЗ помните, что ставится он с доворотом! Необходимо установить ДПДЗ на лопатку дроссельной заслонки и довернуть его по часовой стрелке до совпадения крепежных отверстий под винты.

Регулировка привода дроссельной заслонки:

1. Попускаем хомуты на соединениях впускной трубы (1) и корпуса дросселя, а также на стыковке шланга большого круга вентиляции картера и штуцера (2), который расположен на крышке головки блока.

2. При полностью утопленной педали газа заслонка должна быть в полностью открытом положении. (Для этого действия вам понадобиться помощь напарника).

3. Когда педаль газа полностью отпущена – дроссельная заслонка должна быть полностью в закрытом положении.

4. Если пункты 2 и 3 не выполняются, то трос дроссельной заслонки нуждается в регулировке.

5. Если при проверки регулировки выявлено, что заслонка не полностью открывается, то следует попустить гайку на кронштейне, вторую от конца троса и закручивать первую гайку до достижения нужного эффекта.

6. Если же дроссельная заслонка полностью не закрывается, то следует сделать наоборот, а именно попустить первую гайку от конца троса и затягивать вторую гайку.

Когда добьётесь полного открывания и закрывания перегородки при нажатии и отпускании педали акселератора, вы и выполнили регулировку троса дроссельной заслонки.

Видео про замену дроссельной заслонки на Opel Astra 1.4T:

Ланос регулировка дроссельной заслонки на ланосе Как отрегулировать дпдз ланос Замена и регулировка троса привода дроссельной заслонки chevrolet lanos 2005 - 2009 Регулировка и замена троса привода дроссельной заслонки | двигатель | руководство daewoo Chevrolet lanos: регулировка и замена троса привода дроссельной заслонки - двигатель - руководство по ремонту, обслуживанию, эксплуатации автомобиля chevrolet lanos Регулировка и замена троса привода дроссельной заслонки шевроле ланос/ дэу ланос с 1997 г.в.

Чистка дросселя и дроссельной заслонки на Nissan Almera:

Регулировка ДПДЗ или ка настроить датчик положения заслонки своими руками

После установки нового ДПДЗ на Ланос, необходимо выполнить регулировку устройства. Настройка (ее еще называют калибровка) нужна для того, чтобы обеспечить правильное функционирование элемента. Особенности регулировки основываются на выполнении следующих действий:

  1. Для начала проверяем элемент, и убеждаемся, что он нуждается в регулировке. Для этого измеряем напряжение на контактах датчика. Значение должно быть 0,7В при закрытой заслонке. Если это не так, значит ДПДЗ нуждается в корректировке
  2. Для этого ослабляем винты крепления, и проворачиваем его по часовой стрелке. Если свободный ход при ослаблении винтов отсутствует, значит нужно увеличить диаметры отверстий датчика. Сделать это можно напильником или сверлом с дрелью
  3. Увеличив крепежное отверстие, нужно снова установить элемент на место, и измерить величину напряжения при включенном зажигании. Значение должно составлять 0,65-0,7В
  4. Выставив соответствующую величину напряжения, рекомендуется произвести обнуление ЭБУ путем снятия минусовой клеммы на 15-20 минут
  5. После подключения клеммы нужно включить зажигание на 15 секунд, а затем выключить его
  6. Снова включается зажигание, и запускается мотор

Теперь вы понимаете, что такое регулировка ДПДЗ на Ланосе, и для чего нужно выполнять эту процедуру. После установки бесконтактного датчика заслонки, можно заметить такие улучшения на автомобиле, как улучшение отзывчивости двигателя при нажатии на педаль газа, исчезновение подергиваний и рывков на 1 и 3 передаче, снижение расхода топлива и т.п. Отзывы показывают, что лучше переплатить, и купить бесконтактный датчик положения заслонки, чем каждые 2-3 года осуществлять замену контактных устройств.

Вывод

Как видно из статьи, правильно отрегулировать заслонки не трудно. Отнеситесь к нашим рекомендациям серьёзно, выполняйте работы последовательно и проблем не будет. Шевроле Ланос (Chevrolet Lanos) отличная машина! А на её мелкие недочёты можно закрыть глаза. Тем более что при правильной эксплуатации и бережном отношении проблем с автомобилем не будет в любое время года.

Возможно, вам приходилось сталкиваться с проблемой регулировки заслонок? Поделитесь опытом с нашими читателями. Оставьте комментарий. Любая информация будет очень полезна. До скорых встреч и удачи на дорогах!

Адаптация дроссельной заслонки Daewoo Lanos

Электронные руководства по ремонту

Полезные советы по ремонту автомобилей своими руками .
Рекомендации мастеров автосервисов и опытных авто владельцев . Полезные советы по ремонту автомобилей для простых водителей и профессионалов.
Вся необходимая информацию о ремонте и техобслуживании вашего автомобиля доступна в
электронных книгах и обычных печатных изданиях .
Электронные руководства удобно использовать на компьютере , смартфоне или планшете . Они всегда будут у вас под рукой .

Регулировка (Калибровка) ДПДЗ Lanos/Nexia/Nubiraesperosens/aveo

Купить ДПДЗ на Lanos 1.5;1.6: https://goo.gl/81zKWy Купить РХХ на Lanos 1.5;1.6: https://goo.gl/dj4B2b FWOOJEB — скидка в 5 евро на товары …

Плавают обороты.моем полностью дроссель. Дэу Ланос

одна из причин плавания оборотов — грязный дроссель и регулятор холостого хода, а так же неисправный датчик…

Авто. Калибровка датчика заслонки ДПДЗ. Высокие холостые обороты. Ч.2

Лечим высокие холостые обороты. Причины, проверка, калибровка, результаты. Регулировка ДПДЗ (датчика положе…

Как адаптировать ДЗ без компьютера.

Как сделать адаптацию дроссельной заслонки с компьютером и без него, на примере автомобиля VW Passat B5.

Дэу Нексия Как отрегулировать дроссельную заслонку и зажигание
Чистка дроссельной заслонки

Магазин https://zaz-shop.com.ua/ ⭐ 100% Большой выбор запчастей для Daewoo ЛАНОС, СЕНС, МАТИЗ, НЕКСИЯ, Джентра ⭐ Chevrolet Лачетт…

Замеряем датчик дроссельной заслонки Daewoo Matiz.
Сброс Адаптаций Дроссельной Заслонки

Адрес блога https://gra911.ru/ Там можно посмотреть все видео-ролики и статьи. ССылка на Дроссельную Заслонку в…

[Lanos] Chevrolet Explorer — ошибка P300 — адаптация ДПКВ

Краткое демо об ошибке P300 и ее решении путем адаптации ДПКВ с помощью программы Chevrolet Explorer. Для работы с…

ELM327 и Сброс Адаптаций смартфоном

Адрес блога https://gra911.ru/ Там можно посмотреть все видео-ролики и статьи. ССылка на Дроссельную Заслонку в…

Смотрите видео » Адаптация дроссельной заслонки Daewoo Lanos «.

Делимся своим опытом ремонта автомобиля . Большая подборка видео роликов по теме » Адаптация дроссельной заслонки Daewoo Lanos «.

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в
электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Магазины автолитературы :

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата

Калибровка датчика дроссельной заслонки ланос

Разберем способы адаптации дроссельной заслонки без специальных средств в гаражных условиях, проверенные на многих моделях авто – все довольные.

Добрый день, дорогие друзья. Продолжаем разбираться с дроссельной заслонкой . В прошлый раз мы научились самостоятельно проверять датчик положения дросселя , сегодня посмотрим, как самостоятельно адаптировать ДЗ. Рассмотрим два способа, первый может не сработать на некоторых автомобилях, второй дает почти 100% результат. Большинство автовладельцев смогли такими методами решить проблемы с дросселем.

Необходимость адаптации возникает в таких случаях:

Были случаи, когда после длительного простоя или наступления холодов двигатель не хотел нормально заводиться или работать на холостых. То есть, буквально первая ночь морозов, а утром автомобиль не хочет нормально работать. Если нет у вас специального диагностического оборудования и программного обеспечения, то можно провести адаптацию самостоятельно.

На СТО данная услуга будет стоить от 700 до 1000 рублей, в зависимости от марки автомобиля.

Способ № 1 – танцы с бубном, аккумулятором и зажиганием

Прогреваем двигатель до рабочей температуры. Обычно достаточно 80-90 градусов и глушим мотор.

Отключаем АКБ, снимаем с него клемму . Это необходимо для обнуления параметров в блоке управления. По-простому – сбросить к заводским настройкам ЭБУ. Это позволит заново блоку передать значения заслонки в закрытом положении.

Ждем пять минут . Этого достаточно, чтобы блок управления полностью обесточился. Подкидываем клемму на аккумулятор. Не забываем затянуть её, чтобы был лучший контакт.

Включаем зажигание и ждем 30-40 секунд , ничего не трогая и не нажимая. В это время возможно услышите жужжание под капотом. Это адаптируется дроссель, моторчик двигает заслонку, определяя её положение и записывая данный в ЭБУ. Это характерно только для электрических и электромеханических ДЗ.

Выключаем зажигание и ждем 15 секунд . Спустя это время включаем зажигание, ждем, когда погаснут на приборной панели все индикаторы и заводим автомобиль. Проверяем работу двигателя на холостом ходу, обороты должны быть в норме.

Он может не сработать на автомобилях: Ауди с мотором ADR 1,8 литров, Opel Corsa, Octavia Tour 1,6 мотор akl, Гольф 4 поколения, Audi A4 ADL кузов B5. Все автомобили с энергонезависимой памятью, которую невозможно обнулить снятием клеммы с АКБ. Если у вас не получилось обучить таким методом, напишите в комментариях свою модель автомобиля.

Способ №2 – Танцы без бубна, но с педалью и зажиганием

Калибровку дроссельной заслонки можно разделить на три этапа:

  1. Обучение с отпущенной педалью газа;
  2. С полностью закрытым дросселем;
  3. Подача воздуха на холостом ходу.

Первым делом прогреваем двигатель автомобиля до рабочей температуры . Глушим мотор и ждем 10 секунд.

Этап первый

Убеждаемся, что педаль акселератора отпущена, на неё ничего не давит. Включаем зажигание на 2 секунды и выключаем его.

Еще одним немаловажным элементом в конструкции инжекторных автомобилей является датчик положения дроссельной заслонки, относящийся к группе мощностных устройств. Главной целью этой детали является точное дозирование топливной смеси в камеру сгорания. От исправной работы элемента зависит расход топлива. Если датчик положения дроссельной заслонки на Ланосе начинает давать сбои, то это приводит к повышению расхода топлива и ряду некоторых сбоев в работе мотора, о которых узнаем в материале.

Бесконтактный ДПДЗ

Что такое ДПДЗ

Датчик положения дроссельной заслонки контролирует положение заслонки дросселя. Дроссельной заслонкой называется клапан, который располагается между патрубком воздуховода и впускным коллектором. Посредством заслонки регулируется подача воздуха в коллектор. Датчики положения устанавливаются на всех автомобилях, которые имеют электронное управление впрыском топлива.

Заслонка дросселя

Главное назначение датчика положения — чтобы ЭБУ знал о том, в каком положении находится заслона. Благодаря этой информации происходит точное дозирование смеси с оптимизацией расхода относительно положения педали акселератора. Если говорить проще, то за счет ДПДЗ задается количества топлива, впрыскиваемого форсунками в цилиндры. От исправности этого элемента зависит расход топлива. Если возникают подозрения на увеличение топлива, то необходимо прибегнуть к проверке ДПДЗ на Ланосе.

Вида датчиков заслонки

Производители выпускают рассматриваемые устройства двух видов. На Ланосах применяются оба варианта, поэтому рассмотрим их особенности. Различаются пленочно-резисторные и бесконтактные датчики положения дроссельной заслонки. Отличаются они по конструкции и принципу работы.

Пленочно-резисторный ДПДЗ или контактный состоит из дорожек, которые являются переменным сопротивлением. В основе элемента лежит подвижный ползунок, при перемещении которого происходит увеличение сопротивления. В конструкции датчика имеется три контакта — плюс, масса и управление двигателем. На устройство подается постоянное напряжение, величина которого составляет 5В.

Контактный датчик

Бесконтактный ДПДЗ или магниторезистивный на Ланосе представляет собой потенциометр, работающий по принципу изменения влияния магнитного поля. В конструкции элемента присутствует постоянный магнит, а изменения положения заслонки фиксируются при помощи электронного блока. Отличительная особенность бесконтактных устройств — это их долговечность. Стоят такие устройства дороже, чем контактные.

Бесконтактный датчик ДПДЗ в разобранном виде

Принцип работы датчиков положения заслонки

Зная разновидности датчиков дроссельной заслонки, рассмотрим их конструктивные особенности и принцип работы. Для начала рассмотрим контактный датчик или пленочно-резистивный. Свое название пленочный этот элемент получил благодаря использованию конструктивной детали в виде пленки. На пленке расположена дорожка, по которой перемещается подвижный элемент — ползунок. Составляющими деталями контактного потенциометра являются:

  1. Корпус, изготовленный из пластика
  2. Пленочное сопротивление. С одной стороны на стальную пластину подается положительный заряд, а с другой отрицательный
  3. Подвижный элемент — ползунок, который соединен с дроссельной заслонкой

Схема и принцип работы ДПДЗ

Принцип работы детали заключается в том, что на дорожку подается постоянное напряжение при включенном зажигании и работающем моторе. Когда дроссельная закрыта при работающем двигателе на холостом ходу, на выходе третьего контакта величина напряжения не превышает 0,5В. Как только водитель нажимает на газ, происходит изменение положения заслонки. С перемещением заслонки происходит движение ползунка по резистивной дорожке. При открытии заслонки возрастает сопротивление, а значит увеличивается напряжение на третьем сигнальном контакте датчика. При полностью открытой дроссельной заслонке величина напряжения на сигнальном проводе составляет 4-4,5В.

Снимаемая величина напряжения посредством сигнального провода поступает на ЭБУ. Контроллер корректирует подачу топлива в зависимости от величины открытия дросселя. С течением времени происходит износ ползунка и пленочного резистивного элемента, поэтому датчик выходит из строя и нуждается в замене. Ремонту эта деталь не подлежит, и при ее поломке, требуется замена.

Это интересно! Чаще всего из строя выходит датчик по причине истирания дорожки. В таком случае может вовсе не изменяться напряжение при работе двигателя или изменяться с резкими перепадами, что зависит от характера неисправности.

Контактный датчик положения дроссельной заслонки имеет иную конструкцию, а значит, и другой принцип работы. В основе функционирования ДПДЗ бесконтактного типа лежит эффект Холла. За счет использования этого, рассматриваемый элемент лишился контактов, откуда и получил соответствующее название. Вместо контактной пластины, в конструкции применяется постоянный магнит. В корпус датчика встроена интегральная микросхема, работающая по принципу эффекта Холла. Задача этой микросхемы заключается в том, чтобы считывать изменения магнитного поля, что достигается посредством изменения положения постоянного магнита.

Характеристики ДПДЗ

Постоянный магнит крепится к дроссельной заслонке. Когда заслонка открывается, происходит одновременное перемещение магнита. Изменения положения магнита способствует наведению импульсов, которые фиксируются микроконтроллером. Величина подающего напряжения аналогична контактному датчику. Именно поэтому контактный датчик можно совершенно свободно и без доработок заменить на бесконтактный.

Это интересно! К ряду достоинств бесконтактного элемента стоит отнести большой ресурс работы за счет отсутствия трущихся деталей. Из недостатков надо отметить стоимость, которая в 1,5 раза выше обычного контактного ДПДЗ.

Какие неисправности датчика заслонки встречаются

Проблемными являются датчики контактного типа, срок службы которых на Ланосах не превышает 50 тысяч км пробега. Если на автомобиль установить не оригинальный элемент, то срок его службы вовсе не превышает 10-20 тысяч км пробега. Выделяют три основных вида неисправностей, встречаемых на устройствах контактного типа:

  1. Износ подвижного пленочного контакта
  2. Окисление контактов
  3. Износ крепежного соединения или его люфт

Схема подключения ДПДЗ

В ходе постоянного трения подвижного контакта с пленочным сопротивлением происходит износ металлического слоя. Срок службы детали зависит от качества изделия, а также стиля или характера вождения. Перед тем, как приступать к замене рассматриваемого элемента на автомобиле, следует первоначально провести его диагностику. Поводом для проведения проверки ДПДЗ на Ланосе являются разные факторы, о которых узнаем подробно в следующем разделе.

Какие причины и признаки поломок ДПДЗ на Ланосе

Если возникают подозрения на неисправность ДПДЗ, то первым делом нужно посмотреть на наличие ряда следующих симптомов:

Контактный датчик износ дорожки

Описанные признаки не говорят на 100% о том, что причина неисправности заключается в датчике заслонки. Именно поэтому дополнительно рекомендуется произвести проверку устройства. Выполнить проверку ДПДЗ на Ланосе сможет абсолютно каждый водитель, и для этого вовсе не обязательно посещать автосервис. Как осуществляется проверка датчика заслонки на Ланосе, выясним в подробностях.

Как проверить контактный ДПДЗ на Ланосе

Если имеются признаки неисправности датчика положения заслонки дросселя, то перед тем как осуществлять замену, следует произвести проверку. Для проверки понадобится такой прибор, как мультиметр. С его помощью необходимо измерить напряжение в проводе питания, который подсоединяется к детали. Для этого понадобится выполнить следующие действия:

  • Отсоединить фишку с проводом от датчика
  • Подключить щупы мультиметра к положительному и отрицательному контактам устройства
  • Включить тестер в режим измерения постоянного напряжения до 20В
  • Запустить двигатель и проверить показания на приборе
  • Прибор должен показать значения величиной 5В. Если же мультиметр показывает меньшее значение или вовсе нулевой показатель, значит уместно повреждение жилы одного из проводов питания. Делать такой вывод можно в случае, если щупы мультиметра правильно подсоединены к контактам на фишке

Назначение выводов ДПДЗ

Если же показания на мультиметре имеются, тогда приступаем к непосредственной проверке самого датчика. Для этого необходимо подключить фишку к датчику, и воспользовавшись двумя булавками, подсоединить щупы мультиметра к выходному контакту и массе (второй и третий контакты). При закрытой заслонке и включенном зажигании величина напряжения должна составлять 0,7В, а при максимальном ее открытии (нажав на педаль газа), величина должна изменится в сторону увеличения до 5В.

Последний вариант проверки заключается в измерении сопротивления датчика. Для этого необходимо отсоединить фишку питания, и к контактам датчика присоединить щупы мультиметра. Подключаются они ко второму и третьему контакту, то есть выходной сигнал на ЭБУ и масса. Прибор переводится в режим измерения сопротивления. Когда заслонка закрыта, то мультиметр должен показать большое значение сопротивления до 2,5 кОм. При открытии заслонки сопротивление снижается до 1 кОм. Причем открывать заслонку необходимо медленно, и при этом наблюдать за показаниями. Показания должны уменьшаться плавно и без рывков. Если это так, значит датчик исправен, и не нуждается в замене.

Проверка ДПДЗ

Это интересно! Для более точной проверки датчика положения дроссельной заслонки понадобится провести компьютерную диагностику. С ее помощью можно определить исправность работы ДПДЗ.

Если на Ланосе стоит бесконтактный элемент, то для его проверки на исправность понадобится специальное оборудование. Самостоятельно можно проверить только выходное напряжение, поступающее на ЭБУ при изменении положения заслонки. Надо также отметить, что чаще всего контактные датчики выходят из строя, если у них есть заводской брак. В остальном они служат практически вечно.

Где на Ланосе находится ДПДЗ

Разобравшись с конструкцией, видами и принципом функционирования датчиков положения дроссельной заслонки, остается выяснить, где же он находится. Найти его не составит труда, так как расположен он на самом видном месте в области расположения дросселя.

ДПДЗ на Ланосе

На Ланосе ДПДЗ находится под регулятором холостого хода. На фото выше показано, как выглядит датчик, и где он расположен. Крепится он посредством двух болтов с шляпкой под крестовую отвертку.

Где находится датчик заслонки Ланос

Как заменить датчик положения заслонки на Шевроле и Дэу Ланос

Если диагностика показала, что ДПДЗ на Ланосе неисправен, то его следует заменить. С заменой никаких трудностей не возникает, однако рассмотрим этот процесс пошагово. Перед тем, как снимать старый датчик, нужно снять клемму с аккумулятора. Делается это для того, чтобы предотвратить возникновение короткого замыкания, а также с целью обнуления ошибки ЭБУ. Если этого не сделать, то после замены ДПДЗ можно обнаружить, что Check Engine будет гореть на панели приборов.

Инструкция по замене ДПДЗ на Ланосе имеет следующий вид:

  1. После снятия минусовой клеммы с ЭБУ, следует отсоединить фишку с проводом питания, поддев пальцев фиксатор
  2. Выкрутить болты крепления устройства, и демонтировать деталь с автомобиля
  3. На место старого датчика установить новый, и зафиксировать его болтами. Подключить фишку с проводами

Установка ДПДЗ на Ланос

Инструкция по замене не трудная, но важно знать некоторые нюансы:

  • На Ланосы выпускаются разные типы датчиков, которые имеют соответствующие номера артикулов или каталожные номера. В таблице ниже представлены артикулы устройств для автомобилей с разными типа двигателей 1,4/1,5/1,6 литра
  • Обязательно произвести настройку ДПДЗ, о чем подробно описано в следующем разделе
  • Форма крепления — важно обратить внимание на тип держателя или ось заслонки. Они отличаются, поэтому перед покупкой лучше снять датчик, и посмотреть какой тип крепления на нем применяется

Таблица артиклей датчиков на Ланос

Из таблицы видно, что на Шевроле и Дэу Ланос с объемами двигателей 1,5 и 1,6 литра, применяются устройства с артиклем 3102.3855. На Ланосы с двигателями 1,4, а также Сенсы используются элементы, имеющие каталожный номер 3202.3855 и 3302.3855.

Это интересно! Рекомендуется устанавливать бесконтактные датчики, так как они не только дольше служат, но еще и намного лучше работают.

Регулировка ДПДЗ или ка настроить датчик положения заслонки своими руками

После установки нового ДПДЗ на Ланос, необходимо выполнить регулировку устройства. Настройка (ее еще называют калибровка) нужна для того, чтобы обеспечить правильное функционирование элемента. Особенности регулировки основываются на выполнении следующих действий:

  1. Для начала проверяем элемент, и убеждаемся, что он нуждается в регулировке. Для этого измеряем напряжение на контактах датчика. Значение должно быть 0,7В при закрытой заслонке. Если это не так, значит ДПДЗ нуждается в корректировке
  2. Для этого ослабляем винты крепления, и проворачиваем его по часовой стрелке. Если свободный ход при ослаблении винтов отсутствует, значит нужно увеличить диаметры отверстий датчика. Сделать это можно напильником или сверлом с дрелью
  3. Увеличив крепежное отверстие, нужно снова установить элемент на место, и измерить величину напряжения при включенном зажигании. Значение должно составлять 0,65-0,7В
  4. Выставив соответствующую величину напряжения, рекомендуется произвести обнуление ЭБУ путем снятия минусовой клеммы на 15-20 минут
  5. После подключения клеммы нужно включить зажигание на 15 секунд, а затем выключить его
  6. Снова включается зажигание, и запускается мотор

Теперь вы понимаете, что такое регулировка ДПДЗ на Ланосе, и для чего нужно выполнять эту процедуру. После установки бесконтактного датчика заслонки, можно заметить такие улучшения на автомобиле, как улучшение отзывчивости двигателя при нажатии на педаль газа, исчезновение подергиваний и рывков на 1 и 3 передаче, снижение расхода топлива и т.п. Отзывы показывают, что лучше переплатить, и купить бесконтактный датчик положения заслонки, чем каждые 2-3 года осуществлять замену контактных устройств.

Одним из важнейших конструктивных элементов двигателя внутреннего сгорания является дроссельная заслонка. Эта деталь представляет собой клапан, посредством которого происходит регулируемая подача воздуха. Изделие имеет простую конструкцию, что влияет на ее ресурс работы. В конструкции автомобилей марки Ланос и Шанс также используется заслонка дросселя, которая в случае неисправности, напрямую влияет на работу двигателя. Какие виды поломок могут возникнуть у этой детали, способы их выявления и устранения, а также особенности снятия и замены дроссельной заслонки на Ланосе и Шансе, рассмотрим подробно.

Внешний вид изделия

Что называется дроссельной заслонкой

Это простейший конструктивный элемент, размещаемый на входе в коллектор двигателя на инжекторных автомобилях. Главная задача заслонки — обеспечить подачу необходимого количества воздуха в зависимости от режима работы двигателя. Заслонка представляет собой круглую пластину, которая имеет способность перемещаться на угол до 90 градусов. В вертикальном положении заслонка закрыта, что характеризует отсутствие прикладывания усилий на педаль газа. Если она повернута горизонтально, то это означает ее максимальное открытие, что зачастую возникает крайне редко, так как такое ее расположение характеризует нажатие педали акселератора до максимального положения (педаль в пол).

Положение открытия заслонки на максимум

Если в карбюраторных двигателях такая заслонка являлась частью карбюратора, то в инжекторных она представляет собой отдельный узел, который располагается между коллектором и воздушным фильтром. В силу того, что инжекторные автомобили оснащены электроникой, то электронному блоку крайне важно знать, в каком положении находится заслонка. Ведь от ее расположения зависит количество подаваемого топлива через форсунки. Для этого в корпусе узла дросселя устанавливается специальный датчик, который называется ДПДЗ. Он соединяется с валом заслонки, и фиксирует угол изменения положения, передавая сигнал на ЭБУ.

Механическая дроссельная заслонка на Ланос: конструкция и принцип работы

Корпус дроссельной заслонки изготавливается из алюминия или дюралюминия. Механические устройства являются самыми простейшими видами, которые отличаются низкой стоимостью и ремонтопригодностью. Однако они уступают по точности и корректности функционирования, электромеханическим и электрическим моделям. На автомобили Ланос устанавливаются механические дроссельные заслонки, конструкция которой представлена на фото ниже.

Конструкция механической заслонки дросселя

Такие устройства работают следующим образом:

  1. Педаль газа соединяется с дроссельной заслонкой, а точнее, ее валом, посредством троса и поворотного рычага. Когда водитель нажимает на педаль газа, то посредством стального троса происходит воздействие на рычаг, который поворачивает заслонку. Чем сильнее нажатие на педаль, тем больше угол открывания заслонки.
  2. При ее открывании, увеличивается поток всасываемого воздуха, что в итоге приводит к увеличению оборотов коленчатого вала.
  3. При увеличении объема подаваемого воздуха, требуется повышенная подача топлива. Для этого ЭБУ считывает информацию о величине открытия заслонки (в зависимости от изменения угла открывания изменяется напряжение), и корректирует подачу топлива.
  4. Когда водитель отпускает педаль газа, заслонка закрывается, и объем подачи топлива снижается (в таком режиме передвижения потребление топлива минимальное). Движение на скорости с отпущенной педалью газа называется перемещение накатом. Такой способ движения является полезным для двигателя.
  5. Если же водитель включает нейтральную скорость и продолжает катиться, то потребление топлива возрастает, что собственно важно учитывать, когда вы задаетесь вопросом о том, почему на Ланосе увеличивается расход топлива.

Устройство на Ланос 1,6

Заглохнуть двигателю при полностью закрытой заслонке не позволяет регулятор холостого хода. В конструкции дроссельного узла имеется отдельный канал (он называется байпасным), который расположен перед заслонкой. Воздух через него поступает, когда заслонка закрыта, и тем самым не позволяет заглохнуть мотору при отпущенной педали акселератора.

Канал холостого хода управляется регулятором РХХ, сигналы на величину открывания он получает от ЭБУ. Канал холостого хода обязательно должен быть управляемым (если для сравнения, то регулятор ХХ представляет собой ручной газ на карбюраторных авто), что необходимо для обеспечения нормальной и стабильной работы двигателя. К примеру, при запуске мотора зимой, канал ХХ открывается незначительно, так как двигатель еще не прогрет, а воздух поступает холодный. Когда мотор прогревается, регулятор увеличивает диаметр открываемого отверстия, подавая больше воздуха, тем самым снижая расход топлива. Если запускается прогретый мотор летом, то регулятор сразу открывает максимальную подачу воздуха через канал ХХ.

Это интересно! Знать особенности работы инжекторного двигателя важно, чтобы иметь возможность определения причин нестабильной работы мотора, и устранения поломки.

Виды неисправностей заслонки дросселя, признаки и способы устранения на Ланос

На автомобилях Ланос и Шанс заслонка дросселя является слабым местом. Со временем эксплуатации автомобиля, заслонка покрывается черным нагаром из пыли и картерных газов, которые приводят к возникновению проблем, отражающихся на работе мотора, причем не только на холостом ходу, но и в движении. Рассмотрим основные виды неисправностей дроссельной заслонки, и способы их устранения на Ланосе:

Несмотря на то, что дроссельный узел представляет собой не сложную конструкцию, однако причин для его неисправности достаточно. И поэтому в случае возникновения малейших подозрений на поломки дроссельного элемента, следует прибегнуть к его ремонту, замене или очистке.

Какую заслонку дросселя ставить на Ланос и Шанс: артикул детали и установка дросселя от ВАЗ

Дроссельный узел редко меняется на автомобиле. Причиной необходимости проведения таких манипуляций является повреждение впускного и выпускных штуцеров ОЖ, неисправность вала изменения положения заслонки, повреждение механизма крепления троса от педали акселератора, а также нарушение целостности корпуса. Если возникла необходимость замены изделия, то выбирать нужно только оригинальные модели от GM. На Ланос и Шанс дроссельная заслонка имеет следующий артикул 96184568.

Новая деталь

При покупке нужно обратить внимание на соответствие с вашей заслонкой. Изделия должны быть идентичными. Особое внимание стоит уделить штуцерам тосольной камеры. Лучше выбирать модели, на которых штуцера не стальные, а латунные.

Конструкцией дроссельного узла предусмотрены дополнительные камеры: вакуум на электромагнитный клапан системы EGR (управление клапаном рециркуляции) (обозначен буквой Е) и улавливания паров бензина (от адсорбера) (обозначен буквой Р). На фото ниже они обозначены.

Штуцера на заслонке Ланос

Шланг вентиляции картерных газов в режиме работы двигателя на холостом ходу подключается к коллектору за заслонкой. Рядом с этим шлангом подключается трубка от ДАД.

Патрубки подключения к коллектору Ланос

Штатную заслонку можно заменить изделием для автомобилей ВАЗ. Умельцы используют изделие от ВАЗ с целью получения таких качеств:

  • улучшение чувствительности педали газа;
  • ускоренное развитие оборотов и улучшение динамики;
  • снижение расхода.

Если желаете поэкспериментировать, то ниже представлено фото ВАЗовского дроссельного узла, который подходит на Ланос. Важно выбирать изделия с диаметром заслонки 56 мм.

Заслонка дросселя на Ланос от ВАЗ

При установке ВАЗовского узла, понадобится купить новый датчик ПДЗ для ВАЗ, и регулятор ХХ. Процесс установки подразумевает следующие доработки:

  1. Наращивание троса газа и изменение направления его подвода. Его нужно завести снизу, так как регулятор работает в направлении по ходу часовой стрелки (номер 3).
  2. Заменить шланги ОЖ, так как штатных изделий на Ланосе для подключения их к новому узлу будет не достаточно длины.
  3. Увеличить отверстие для подключения тросика газа (номер 4).
  4. Заглушить штуцеры для подключения шлангов вентиляции картерных газов и улавливателя паров бензина (номер 1) на устройстве от ВАЗ.
  5. Сменить прошивку и обучить ЭБУ. Как это сделать, подробно описано в последнем разделе этого материала.

Деталь от ВАЗ на Ланос установка

Особенности очистки дроссельной заслонки на Ланосе и Шансе или определение причин, почему подвисают или плавают обороты

Чтобы восстановить работоспособность дроссельной заслонки на Ланосе и Шансе, необходимо произвести очистку. Для этого понадобится вооружиться следующими материалами и деталями:

Прокладка дроссельного узла и коллектора Ланос артикул

  1. Очиститель для карбюратора. Одного баллончика будет достаточно.
  2. Прокладка дросселя. Меняйте ее в любом случае, так как от воздействия высоких температур и агрессивных веществ, такой уплотнитель выходит из строя, и в итоге возникает подсос. Покупайте оригинальное изделие с артикулом 96353141.
  3. Набор инструментов: ключи и отвертки. Важно наличие динамометрического ключа.

Сложностей со снятием дроссельного узла не возникает, поэтому описывать процесс самого начала не имеет смысла. Ниже представлена видео инструкция, на которую можно опираться, чтобы произвести демонтаж дроссельного узла с целью его замены или очистки.

При проведении работ важно учитывать лишь следующие важные моменты:

После окончания работ необходимо выполнить еще несколько процедур. Первая — отрегулировать дроссельную заслонку. Для этого конструкцией предусмотрен специальный винт (на фото ниже). Однако проводить такие манипуляции следует при проведении компьютерной диагностики, чтобы фиксировать показания при открытой и закрытой заслонке.

Регулировочный винт ДЗ

Выполняется регулировка следующим образом:

  1. Открутить болт до момента, пока заслонка не расположится вертикально.
  2. После этого ввернуть обратно на половину оборота.
  3. Фиксировать показания на ноутбуке, запустив программу Delco.

Если в процессе чистки дроссельного узла вы не трогали винт, тогда регулировать его нет необходимости. Однако сделать это рекомендуется в случае, если устанавливается новый узел. Второе — обучить или адаптировать ЭБУ. Такая необходимость возникает в ряде следующих случаев, как описано ниже.

Когда обучать ЭБУ Ланос

Обязательным является процесс обучения ЭБУ. Инструкция по его реализации не сложная, и представлена ниже.

Как обучить ЭБУ на Ланосе Шансе

На этом ознакомительный материал с дроссельной заслонкой Ланос и Шанс завершен. Не оставляйте без внимания этот важнейший конструктивный элемент двигателя, так как от него зависит: и работа двигателя, и расход, и динамика, и мощность и много прочего. Если пренебрегать процессом диагностики узла, то получить эффективную работу мотора не получится.

Владельцы автомобилей, ЭСУД которых учитывает положение механической дроссельной заслонки в десятых долях процента (все модели ЗАЗ (Микас 7.6\10.3)), Chevrolet Lanos (Delphi MR-140), Daewoo Nexia 1.6 DOHC (Sirius D42) в процессе эксплуатации зачастую сталкиваются с почти неразрешимой проблемой — потерей нулевого значения положения дроссельной заслонки.

Дроссельная заслонка — механический регулятор проходного сечения канала, изменяющий количество протекающей в канале среды: жидкости или газа. В системе впрыска топлива дроссельная заслонка представляет собой отдельный узел, стоящий в воздушном тракте последовательно и дозирующий количество воздуха на входе в коллектор. В механическом исполнении дроссельная заслонка приводится в движение с помощью троса, второй конец которого соединён с педалью акселератора. За закрытие дросселя отвечает возвратная пружина привода заслонки. Заслонка в случае с ЭСУД, работающей по давлению воздуха всегда должна возвращаться в одно и то же стартовое («нулевое») положение ! В закрытом положении дроссельная заслонка автомобиля пропускает минимальное количество воздуха, необходимое полностью прогретому двигателю для работы на минимально возможных оборотах. Это важно: закрытая дроссельная заслонка не является герметично-закрытой по определению! Пропускная способность закрытого дросселя с механическим приводом устанавливается регулировкой начального угла открытия заслонки.

Д атчик П оложения Д россельной З аслонки, или «потенциометр дросселя» передаёт ЭСУД информацию о фактическом положении заслонки. Начальное положение условно-закрытого дросселя принимается (должно приниматься) блоком управления за 0% открытия (0.0 — 0.2% в системах, учитывающих положение дросселя в десятых долях процента), положение полностью утопленной педали акселератора принимается за 100%. За такого рода соответствие (аналого-цифровое преобразование) отвечает сразу три программных опции:

1) график АЦП ДПДЗ по умолчанию
2) Адаптация нуля дросселя
3) Принудительная калибровка дросселя

Относительно штатного графика АЦП стоит лишь отметить, что 0.0 Вольт не есть 0% (блок управления при отсутствии напряжения выдаст ошибку «низкий уровень сигнала ДПДЗ»), а +5 Вольт не есть 100% (блок управления при таком напряжении в цепи выдаст ошибку «высокий уровень сигнала ДПДЗ»). Дальнейшие «шаманские танцы» вокруг заводской калибровки возможны только методом растачивания посадочных отверстий и последующего смещения датчика вдоль оси привода заслонки:

Регулировка дроссельной заслонки ланос

Регулировка ДПДЗ (датчика положения дроссельной заслонки) Chevrolet Lanos 2005 — 2009

Отрегулировал ДПДЗ (Датчик Положения Дроссельной Заслонки). После регулировки двигатель стал работать тише и ровней, динамика разгона существенно улучшилась. Субъективно, снизился и расход топлива.

Люди, производившие такую регулировку, также писали об уменьшении "подергиваний" на пониженных передачах. Т.к. у меня их не было, то подтвердить, или опровергнуть этот факт, я не могу.

Что понадобилось для регулировки:

Процесс регулировки довольно простой. Для начала зачищаем небольшой участок синего и черного проводов, которые подходят к разъему ДПДЗ. Синий провод — сигнальный "+", черный— "масса". Это нужно для того, чтобы замерять напряжение мультимером в процессе регулировки.

Заводим двигатель и меряем напряжение между зачищенными проводами, и, если оно отличается от 0,55-0,56в — производим регулировку.

* перед каждым снятием датчика или его разъема — глушим двигатель, а перед замерами — снова заводим.

* производить замеры необходимо именно между проводами датчика, а не между сигнальным проводом и массой автомобиля, т.к. полученные в результате значения будут отличаться.

Надфилем растачиваем отверстия крепления ДПДЗ, чтобы была возможность регулировки поворота датчика относительно своей оси:

Далее, ставим датчик на место, и поворачиваем его в крайнее положение (при повороте по часовой стрелке — начальное напряжение на сигнальном проводе уменьшается, против часовой — увеличивается). Фиксируем датчик одним болтом, и делаем замер напряжения на ХХ (холостом ходу). Чуть поворачивая датчик "по" или "против" часовой стрелки — добиваемся показаний 0,55-0,56в на сигнальном проводе. При необходимости, отверстия крепления рассверливаем глубже, и, увеличив угол поворота датчика повторяем замеры.

Когда выставлено требуемое значение напряжения — закрепляем датчик основательно, делаем контрольный замер, а затем изолируем зачищенные участки проводов изолентой.

Тема: Регулировка дроссельной заслонки

Ответ: Регулировка дроссельной заслонки

А как же вот это (цитата из букваря по Daewoo Nexia):

. Начальное положение дроссельной заслонки при
отпущенной педали акселератора отрегулировано и зафиксировано ограничительным
винтом на заводе-изготовителе. Это положение заслонки обеспечивает достаточный
расход воздуха во впускном трубопроводе для установки запорного элемента КХХ в
требуемое дискретное положение при автоматической регулировке частоты. Следует
отметить, что применительно к данному двигателю, начальное положение дроссельной
заслонки нельзя рассматривать как положение соответствующее минимальной частоте
холостого хода. Головка ограничительного винта холостого хода закрыта колпачком.

Предупреждение
Запрещено снимать защитный колпачок ограничительного винта и производить
регулировку. Неправильная регулировка может привести к повреждению КХХ или
корпуса дроссельной заслонки. .

Ответ: Регулировка дроссельной заслонки

Ответ: Регулировка дроссельной заслонки

Ответ: Регулировка дроссельной заслонки

Ответ: Регулировка дроссельной заслонки

Ответ: Регулировка дроссельной заслонки

Ответ: Регулировка дроссельной заслонки

Ответ: Регулировка дроссельной заслонки

Ответ: Регулировка дроссельной заслонки

да уж, тему пора закрывать, а то скатываемся к уровню американских студентов, видео-мануал скоро попросят, как заслонку регулировать.

не, ну бывают дикие случаи когда заслонка погнута например. но это ж крайне редкое исключение из правил.

если заслонка чистая и ровная, то при более-менее равномерном зазоре между заслонкой и стенками дроссельного узла (то есть заслонка не должны быть сдвинута на оси, иначе ее нужно открутить, закрыть и затянуть винты на оси, чтобы выставить в симметричное положение) регулировка упорного винта сводится к достижению того состояния когда заслонка еще/уже не подклинивает.
например. открутили упорный винт, заслонка клинит. закручиваем винт ДО КАСАНИЯ привода заслонки. заслонка клинит. доворачиваем на 1/4 оборота пока не перестанет клинить. ВСЕ блин. подробнее эту елементарную процедуру расписывать — это просто неуважать того кому это пишешь.

Регулировка настройка ДПДЗ

Думаю, что большинство владельцев Ланосов сталкивались с тем, что при езде на авто чувствовались рывки, толчки на 2, 3 и 4 передачах при сбросе газа или наоборот. Причин может много, от забитого фильтра, до сминания посадочного места под шпонку коленвала. Углубляться не буду…
Начал с простого. Регулировки ДПДЗ.

Вооружился двумя иголками для шитья, мультиметром, крестообразной отверткой.(еще необходим круглый надфиль- он мне не понадобился, вот и не писал).
На фото ниже, взятая с инета, показана полярность проводов. Черный " — ", Синий " + ".

Мое подключение иголками к проводам.

Параметры должны быть в пределах 0,56.
Включил зажигание, но двигатель не заводил и стал замерять ДПДЗ.
У меня параметр был 0,39- что совсем не есть норма.

У кого не получится подрегулировать датчик до необходимых параметров, нужно будет снимать сам датчик и надфилем круглым подтачивать отверстия как на фото ниже.

Открутил винты, прокрутил датчик по часовой стрелке, пока не получил параметры 0,55.
После того как отрегулировал, скинул клему АКБ на 10 минут. После подключения АКБ стал проводить адаптация датчика. Включил зажигание на 15 сек, потом выключил на 15 сек. Завел двигатель и довел температуру двигателя до рабочей, включил все приборы и дал поработать двигателю немного. После заглушил двигатель.
На этом у меня все.
Есть другой вариант- можно заменить на бесконтактный. Но, это это пока не мой вариант.

При езде заметил улучшения, но все еще есть рывки. Пока не критично, что бы меня сильно нервировало.

Daewoo Lanos 2007, двигатель гибридный 1.5 л., 86 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Daewoo Nexia, 2012

Daewoo Matiz, 2013

Daewoo Nexia, 1998

Daewoo Nexia, 2007
Комментарии 33

Я впуск от Авешки воткнул и дпдз от ланоса безконтактный.Так он с убитой поршневой 36-37 килопаскаль на впуске показывал.но у Авешки больше окна на впуске

Чего так сразу.онтодин в один становиться на ланасячую голову.я еще взял випуск где егром и не пахло

По расходу изменилось?

Ок.А то у меня в 01 по ацп прыгает на Микасе

Открываю страшную тайну)
ЭБУ плевать эту регулировку с высокой колокольни. Кроме самовнушения вы ничего не получите.
Поймите, для ЭБУ, что 0.3, что 0.4, что 0.5, что 0.6в при включении зажигания это начальное положение, т.е. 0% открытия ДЗ.
Откройте сервисную книгу. Ничего по настройке ДПДЗ нет и не было никогда. Это выдумки форумчан, проще говоря танцы с бубном. Хоть бы один мозгами поразмыслил перед тем как такую ересь писать.
Многоуважаемый Сергей давно этот миф развеял, специально для тех, кто бездумно хочет повторить бредятину с форумов и драйва.
Почитайте внимательно: www.drive2.ru/l/504882546408948465/

А ты поменяй напряжение на дпдз и при этом посмотри какие шаги при прогретом двигателе, до регулировке, а потом измени напряжение и тоже посмотри какие будут дальше шаги рхх

Будет время и не буду лениться сделаю)
Я выставлял и 0.4, и 0.56, и 0.6в. Никаких изменений в плане поведения авто. Как был определенный ХХ, так он и остался.

Если не забуду при следующей заливке новой прошивки сделаю замеры.

Я менял напряжение, так у меня шаги убежали с 20 в 10-8 напряжение вернул назад все стало на место.

У меня сейчас шаги порядка 22-26.

Все равно в ЭБУ есть опорное напряжение по которому он считывает всё-таки.ну нельзя сделать так чтоб он с 1 считал? Или всё-таки ему похрен

Все, что смог раскопать в прошивки этой информации нет.
Возможно и можно изменить, в моих картах этого нет.

У меня сейчас шаги порядка 22-26.

Тогда смысл от того что они изготовляя дпдз, при установке он уже какое-то напряжение имеет.0.4или 05-07 сразу б делали б в нуле.Какая хрен разница для ЭБУ.И при этом имеет регулирование ухогде можно сделать больше или меньше напряжение.

Когда устанавливаешь ДПДЗ, то идет доворот от нулевого положения дпдз, т.е. вот они эти 0.4-0.6в и получаются и сопротивление примерно 1-3кОм.

Это я знаю что идёт доворот! Только нахрена он нужен, вот в чем вопрос.Понятно что дроссель не будет плотно прилегать, помимо рхх сделали ещё зазор в заслонке.Но что самое интересное у меня стоит бк и на КДАке он показывает 11 процентов открытия дросселя! А на Микасе он показывает 0 но при этом просит откалибровать положение дроссельной заслонки)Короче загадочный Ланос

Про Микас.
Я нашел информацию, что ЭБУ Микас можно обучить начальному положению ДПДЗ и это делается при замене датчика. Пишут, что ДПДЗ для эбу Кдак не подходит по рамаметрам для Микаса — проверить я это никак не могу, приходится верить автору, т.к. он очень хорошо знает Микас.
В прошивке КДАК есть параметр "Начальное минимальное напряжение для адаптации, В", в стоковой прошивке параметр равен 1.25в.
Для эбу мро-140 и кдак никаких упоминаний в сервисных книгах, кроме форумов про адаптацию нет. А параметр для адаптации в прошивке есть)))

Есть еще параметры по ДПДЗ:
— "Множитель перерасчета напряжения в %" = 3.75
— "Коэффициент фильтра адаптации нуля" = 0.01
— "Закрытый дроссель-Коэффициент перерасчета U > dSSM" = 0.47 — похоже вот она точка отсчета.

Ланос очень загадочен)))

Загадочный?! Это пищдец ребус

Про Микас.
Я нашел информацию, что ЭБУ Микас можно обучить начальному положению ДПДЗ и это делается при замене датчика. Пишут, что ДПДЗ для эбу Кдак не подходит по рамаметрам для Микаса — проверить я это никак не могу, приходится верить автору, т.к. он очень хорошо знает Микас.
В прошивке КДАК есть параметр "Начальное минимальное напряжение для адаптации, В", в стоковой прошивке параметр равен 1.25в.
Для эбу мро-140 и кдак никаких упоминаний в сервисных книгах, кроме форумов про адаптацию нет. А параметр для адаптации в прошивке есть)))

Есть еще параметры по ДПДЗ:
— "Множитель перерасчета напряжения в %" = 3.75
— "Коэффициент фильтра адаптации нуля" = 0.01
— "Закрытый дроссель-Коэффициент перерасчета U > dSSM" = 0.47 — похоже вот она точка отсчета.

Ланос очень загадочен)))

У меня такой вопрос.Смотри на микасе при прогреве примерно минуты 2-3 я так понимаю выходит на определенные температурный режим, потом будто вот вот заглохнет и потом выравнивается бывает что глрхнет.Заводишь потом и все нормально.

Все о дроссельной заслонке Ланос и Шанс: назначение, принцип работы, неисправности, очистка, замена и артикул нового изделия

Одним из важнейших конструктивных элементов двигателя внутреннего сгорания является дроссельная заслонка. Эта деталь представляет собой клапан, посредством которого происходит регулируемая подача воздуха. Изделие имеет простую конструкцию, что влияет на ее ресурс работы. В конструкции автомобилей марки Ланос и Шанс также используется заслонка дросселя, которая в случае неисправности, напрямую влияет на работу двигателя. Какие виды поломок могут возникнуть у этой детали, способы их выявления и устранения, а также особенности снятия и замены дроссельной заслонки на Ланосе и Шансе, рассмотрим подробно.

Внешний вид изделия

Что называется дроссельной заслонкой

Это простейший конструктивный элемент, размещаемый на входе в коллектор двигателя на инжекторных автомобилях. Главная задача заслонки — обеспечить подачу необходимого количества воздуха в зависимости от режима работы двигателя. Заслонка представляет собой круглую пластину, которая имеет способность перемещаться на угол до 90 градусов. В вертикальном положении заслонка закрыта, что характеризует отсутствие прикладывания усилий на педаль газа. Если она повернута горизонтально, то это означает ее максимальное открытие, что зачастую возникает крайне редко, так как такое ее расположение характеризует нажатие педали акселератора до максимального положения (педаль в пол).

Положение открытия заслонки на максимум

Если в карбюраторных двигателях такая заслонка являлась частью карбюратора, то в инжекторных она представляет собой отдельный узел, который располагается между коллектором и воздушным фильтром. В силу того, что инжекторные автомобили оснащены электроникой, то электронному блоку крайне важно знать, в каком положении находится заслонка. Ведь от ее расположения зависит количество подаваемого топлива через форсунки. Для этого в корпусе узла дросселя устанавливается специальный датчик, который называется ДПДЗ. Он соединяется с валом заслонки, и фиксирует угол изменения положения, передавая сигнал на ЭБУ.

Механическая дроссельная заслонка на Ланос: конструкция и принцип работы

Корпус дроссельной заслонки изготавливается из алюминия или дюралюминия. Механические устройства являются самыми простейшими видами, которые отличаются низкой стоимостью и ремонтопригодностью. Однако они уступают по точности и корректности функционирования, электромеханическим и электрическим моделям. На автомобили Ланос устанавливаются механические дроссельные заслонки, конструкция которой представлена на фото ниже.

Конструкция механической заслонки дросселя

Такие устройства работают следующим образом:

  1. Педаль газа соединяется с дроссельной заслонкой, а точнее, ее валом, посредством троса и поворотного рычага. Когда водитель нажимает на педаль газа, то посредством стального троса происходит воздействие на рычаг, который поворачивает заслонку. Чем сильнее нажатие на педаль, тем больше угол открывания заслонки.
  2. При ее открывании, увеличивается поток всасываемого воздуха, что в итоге приводит к увеличению оборотов коленчатого вала.
  3. При увеличении объема подаваемого воздуха, требуется повышенная подача топлива. Для этого ЭБУ считывает информацию о величине открытия заслонки (в зависимости от изменения угла открывания изменяется напряжение), и корректирует подачу топлива.
  4. Когда водитель отпускает педаль газа, заслонка закрывается, и объем подачи топлива снижается (в таком режиме передвижения потребление топлива минимальное). Движение на скорости с отпущенной педалью газа называется перемещение накатом. Такой способ движения является полезным для двигателя.
  5. Если же водитель включает нейтральную скорость и продолжает катиться, то потребление топлива возрастает, что собственно важно учитывать, когда вы задаетесь вопросом о том, почему на Ланосе увеличивается расход топлива.

Устройство на Ланос 1,6

Заглохнуть двигателю при полностью закрытой заслонке не позволяет регулятор холостого хода. В конструкции дроссельного узла имеется отдельный канал (он называется байпасным), который расположен перед заслонкой. Воздух через него поступает, когда заслонка закрыта, и тем самым не позволяет заглохнуть мотору при отпущенной педали акселератора.

Канал холостого хода управляется регулятором РХХ, сигналы на величину открывания он получает от ЭБУ. Канал холостого хода обязательно должен быть управляемым (если для сравнения, то регулятор ХХ представляет собой ручной газ на карбюраторных авто), что необходимо для обеспечения нормальной и стабильной работы двигателя. К примеру, при запуске мотора зимой, канал ХХ открывается незначительно, так как двигатель еще не прогрет, а воздух поступает холодный. Когда мотор прогревается, регулятор увеличивает диаметр открываемого отверстия, подавая больше воздуха, тем самым снижая расход топлива. Если запускается прогретый мотор летом, то регулятор сразу открывает максимальную подачу воздуха через канал ХХ.

Виды неисправностей заслонки дросселя, признаки и способы устранения на Ланос

На автомобилях Ланос и Шанс заслонка дросселя является слабым местом. Со временем эксплуатации автомобиля, заслонка покрывается черным нагаром из пыли и картерных газов, которые приводят к возникновению проблем, отражающихся на работе мотора, причем не только на холостом ходу, но и в движении. Рассмотрим основные виды неисправностей дроссельной заслонки, и способы их устранения на Ланосе:

Несмотря на то, что дроссельный узел представляет собой не сложную конструкцию, однако причин для его неисправности достаточно. И поэтому в случае возникновения малейших подозрений на поломки дроссельного элемента, следует прибегнуть к его ремонту, замене или очистке.

Какую заслонку дросселя ставить на Ланос и Шанс: артикул детали и установка дросселя от ВАЗ

Дроссельный узел редко меняется на автомобиле. Причиной необходимости проведения таких манипуляций является повреждение впускного и выпускных штуцеров ОЖ, неисправность вала изменения положения заслонки, повреждение механизма крепления троса от педали акселератора, а также нарушение целостности корпуса. Если возникла необходимость замены изделия, то выбирать нужно только оригинальные модели от GM. На Ланос и Шанс дроссельная заслонка имеет следующий артикул 96184568.

Новая деталь

При покупке нужно обратить внимание на соответствие с вашей заслонкой. Изделия должны быть идентичными. Особое внимание стоит уделить штуцерам тосольной камеры. Лучше выбирать модели, на которых штуцера не стальные, а латунные.

Конструкцией дроссельного узла предусмотрены дополнительные камеры: вакуум на электромагнитный клапан системы EGR (управление клапаном рециркуляции) (обозначен буквой Е) и улавливания паров бензина (от адсорбера) (обозначен буквой Р). На фото ниже они обозначены.

Штуцера на заслонке Ланос

Шланг вентиляции картерных газов в режиме работы двигателя на холостом ходу подключается к коллектору за заслонкой. Рядом с этим шлангом подключается трубка от ДАД.

Патрубки подключения к коллектору Ланос

Штатную заслонку можно заменить изделием для автомобилей ВАЗ. Умельцы используют изделие от ВАЗ с целью получения таких качеств:

  • улучшение чувствительности педали газа;
  • ускоренное развитие оборотов и улучшение динамики;
  • снижение расхода.

Если желаете поэкспериментировать, то ниже представлено фото ВАЗовского дроссельного узла, который подходит на Ланос. Важно выбирать изделия с диаметром заслонки 56 мм.

Заслонка дросселя на Ланос от ВАЗ

При установке ВАЗовского узла, понадобится купить новый датчик ПДЗ для ВАЗ, и регулятор ХХ. Процесс установки подразумевает следующие доработки:

  1. Наращивание троса газа и изменение направления его подвода. Его нужно завести снизу, так как регулятор работает в направлении по ходу часовой стрелки (номер 3).
  2. Заменить шланги ОЖ, так как штатных изделий на Ланосе для подключения их к новому узлу будет не достаточно длины.
  3. Увеличить отверстие для подключения тросика газа (номер 4).
  4. Заглушить штуцеры для подключения шлангов вентиляции картерных газов и улавливателя паров бензина (номер 1) на устройстве от ВАЗ.
  5. Сменить прошивку и обучить ЭБУ. Как это сделать, подробно описано в последнем разделе этого материала.

Деталь от ВАЗ на Ланос установка

Решаться на такую переделку или нет — это дело каждого. Из опыта автовладельцев следует отметить, что динамика автомобиля значительно улучшается, но как говориться, «Мерседесом Ланос все равно не станет».

Особенности очистки дроссельной заслонки на Ланосе и Шансе или определение причин, почему подвисают или плавают обороты

Чтобы восстановить работоспособность дроссельной заслонки на Ланосе и Шансе, необходимо произвести очистку. Для этого понадобится вооружиться следующими материалами и деталями:

Прокладка дроссельного узла и коллектора Ланос артикул

  1. Очиститель для карбюратора. Одного баллончика будет достаточно.
  2. Прокладка дросселя. Меняйте ее в любом случае, так как от воздействия высоких температур и агрессивных веществ, такой уплотнитель выходит из строя, и в итоге возникает подсос. Покупайте оригинальное изделие с артикулом 96353141.
  3. Набор инструментов: ключи и отвертки. Важно наличие динамометрического ключа.

Сложностей со снятием дроссельного узла не возникает, поэтому описывать процесс самого начала не имеет смысла. Ниже представлена видео инструкция, на которую можно опираться, чтобы произвести демонтаж дроссельного узла с целью его замены или очистки.

При проведении работ важно учитывать лишь следующие важные моменты:

  1. Перед отсоединением шлангов циркуляции ОЖ, необходимо предварительно открутить крышку с расширительного бачка, сбросив давление в системе. После этого закрутить ее.Открутить пробку расширительного бачка
  2. Как только будут отсоединены шланги, их необходимо либо закрыть болтами «М10» или же попросту зафиксировать в положении выше уровня бачка.
  3. Узел фиксируется двумя болтами, но перед их вывинчиванием, необходимо отсоединить тросик газа, и снять датчик ПДЗ и регулятор холостого хода. Не забываем отсоединить шланги камеры подачи паров бензина и вакуума электромагнитного клапана системы EGR. После этого можно выкрутить болты, и снять узел.Порядок действий
  4. Удалить старую прокладку. Если она прикипела, нужно ее аккуратно срезать, не допуская повреждения торцевой части.Процесс замены
  5. Не забываем очистить шток регулятора холостого хода.Очистка устройства
  6. Используя очиститель для карбюраторов, произвести тщательную очистку всего устройства. Важно обязательно прочистить каналы холостого хода.Конструкция устройства изнутри
  7. Устанавливаем узел на место. Болты крепления важно затянуть с усилием в 15 Нм.
  8. Устанавливаем на место датчик и регулятор, а также подсоединяем шланги. Фиксируем тросик газа. Важно произвести затяжку болта крепления датчика ДПЗ с моментом 2 Нм.Как правильно крепить датчик ПДЗ
  9. На этом процесс очистки дроссельной заслонки Ланос и Шанс завершен. Аналогично проделываются действия и на автомобилях марки Сенс.

После окончания работ необходимо выполнить еще несколько процедур. Первая — отрегулировать дроссельную заслонку. Для этого конструкцией предусмотрен специальный винт (на фото ниже). Однако проводить такие манипуляции следует при проведении компьютерной диагностики, чтобы фиксировать показания при открытой и закрытой заслонке.

Регулировочный винт ДЗ

Выполняется регулировка следующим образом:

  1. Открутить болт до момента, пока заслонка не расположится вертикально.
  2. После этого ввернуть обратно на половину оборота.
  3. Фиксировать показания на ноутбуке, запустив программу Delco.

Если в процессе чистки дроссельного узла вы не трогали винт, тогда регулировать его нет необходимости. Однако сделать это рекомендуется в случае, если устанавливается новый узел. Второе — обучить или адаптировать ЭБУ. Такая необходимость возникает в ряде следующих случаев, как описано ниже.

Когда обучать ЭБУ Ланос

Обязательным является процесс обучения ЭБУ. Инструкция по его реализации не сложная, и представлена ниже.

Как обучить ЭБУ на Ланосе Шансе

На этом ознакомительный материал с дроссельной заслонкой Ланос и Шанс завершен. Не оставляйте без внимания этот важнейший конструктивный элемент двигателя, так как от него зависит: и работа двигателя, и расход, и динамика, и мощность и много прочего. Если пренебрегать процессом диагностики узла, то получить эффективную работу мотора не получится.

Проверка датчика положения дроссельной заслонки и его цепей Шевроле Ланос

Проверка датчика положения дроссельной заслонки и его цепей Шевроле Ланос

Неисправность датчика положения дроссельной заслонки приводит к неустойчивой работе двигателя, снижению его мощности, рывкам и провалам при движении автомобиля.

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения дроссельной заслонки (см. Снятие датчика положения дроссельной заслонки Шевроле Ланос).

Для проверки цепи питания датчика…

…подключаем щупы тестера к выводам «А» и «В» колодки.

При включенном зажигании прибор должен зафиксировать напряжение 4,5–5,5 В.

При отсутствии напряжения проверяем исправность цепи (обрыв и замыкание на «массу») между выводом «М32» колодки жгута ЭБУ и выводом «А» колодки жгута проводов («+» питания). Также проверяем цепь между выводом «М64» колодки жгута ЭБУ и выводом «В» колодки — заземление датчика.

Проверяем исправность цепи между выводом «М6» колодки жгута ЭБУ и выводом «С» колодки жгута проводов.

Если цепи исправны, а напряжение не соответствует норме — неисправен ЭБУ.

Для проверки датчика подсоединяем к нему колодку жгута проводов.

Со стороны входа проводов в колодку вставляем в ее гнезда, соответствующие выводам «А» и «С», два отрезка проволоки (или иглы), так чтобы появился контакт между ними и выводами проводов.

Подсоединяем к отрезкам проволоки щупы тестера.

При включенном зажигании измеряем напряжение между выводами «А» и «С». У исправного датчика при закрытой дроссельной заслонке напряжение должно быть равным 3,9–4,9 В, а при открытой заслонке — 0,1–0,9 В.

Если напряжение выходного сигнала датчика выходит за пределы указанных диапазонов, датчик необходимо заменить.

Установка бесконтактного датчика положения дросселя (БДПДЗ) на Шевроле Ланос

Итак, для чего предназначен датчик положения дроссельной заслонки? При помощи этого датчика блок управления (ЭБУ) определяет, на какой угол была повернута дроссельная заслонка относительно нулевого (закрытого) положения. От работоспособности этого датчика зависит устойчивость холостого хода и плавность трогания с места. В мощносных режимах показания ДПДЗ практически не учитываются.

Устройство ДПДЗ

Если рассмотреть устройство датчика положения дросселя, то здесь все достаточно просто, даже можно сказать примитивно. Впрочем многие, казалось бы, навороченные датчики имеют довольно простое устройство. Датчик положения дросселя представляет собой простой потенциометр (переменный резистор).

Датчик имеет трехконтактную колодку для подключения. На один контакт подключается «масса», на второй подается +5V с ЭБУ, а с третьего контакта снимается сигнал, на основе которого блок и определяет, насколько сильно открыта заслонка.

Методика проверки

Проверить работоспособность датчика положения дросселя достаточно легко. Для этого необходимо знать распиновку ДПДЗ:

Если опорное напряжение не соответствует норме, то это означает обрыв проводки от колодки датчика до ЭБУ или неисправность самого блока управления. Однако неисправности контроллеров встречаются крайне редко. При отклонениях опорного напряжения, скорее всего, вы имеете дело с плохим контактом в косе ЭБУ.

Помимо всего прочего, контактный датчик положения дросселя можно протестировать несколько иначе. Для этого необходимо снять колодку с датчика, зажигание включать не нужно. Переведите мультиметр в режим замера сопротивления и произведите измерение между контактами «В» и «С» датчика. При закрытой заслонке сопротивление должно лежать в диапазоне 1-3 кОм, при полностью открытой – 5.5-7.5 кОм. Если показания отклоняются, то датчик не исправен. Бесконтактный ДПДЗ таким образом проверить нельзя!

Неисправности ДПДЗ

Так что же может случиться с простейшим потенциометром? Элементарно – он просто стирается. Внутри датчика имеются токопроводящие дорожки, по которым перемещается медный с серебряным напылением ползунок. Перемещается ползунок синхронно с движением дроссельной заслонки. Через определенное время токопроводящие дорожки стираются, и датчик начинает давать сбои. Причем ЭБУ не принимает это за ошибку, а вот двигатель начинает работать не так как нужно. Появляется неравномерный холостой ход и в момент трогания с места или при переключениях передач на ходу могут возникать неприятные рывки.

Для наглядности, ниже на фотографии представлен разобранный ДПДЗ (от автомобиляMazda).

ДПДЗ Шевроле Ланос устроен аналогично. Но токопроводящие дорожки нанесены на пленку, которая располагается по окружности датчика. А подвижный контакт расположен на центральном «цилиндрике», который и имеет зацепление с лопаткой дроссельной заслонки.

Преимущества бесконтактного ДПДЗ (БДПДЗ)

Бесконтактный датчик положения дросселя лишен недостатка контактного, так как в нем нет трущихся деталей. Соответственно и изнашиваться там просто нечему. Помимо всего прочего, установка БДПДЗ позволяет добиться более плавного отклика двигателя на открытие дросселя. Это уменьшает рывки при движении и трогании с места.

Выглядит бесконтактный датчик точно так же, как и контактный. Внешне их отличить довольно сложно.

Однако при установке БДПДЗ многие автовладельцы сталкивались с проблемой. После установки БДПДЗ появлялась некоторая неравномерность холостого хода. Проявляется проблема следующим образом:

  • заводим холодный автомобиль – холостой ход в норме;
  • прогреваем немного и едем;
  • после того как стрелка указателя температуры займет привычное положение – останавливаемся и не глушим автомобиль;
  • холостой ход начинает колебаться в пределах 800-1000 об/мин;
  • глушим автомобиль и запускаем снова – проблема исчезает!

Если вы тоже столкнулись с этим явлением, то помните – бесконтактный датчик здесь не виноват. Дело в том, что БДПДЗ очень чувствителен к плохим контактам в проводке. При появлении подобной проблемы после установки БДПДЗ следует пропаять скрутки в косе ЭБУ и нестабильные обороты вас больше не побеспокоят.

При установке нового ДПДЗ помните, что ставится он с доворотом! Необходимо установить ДПДЗ на лопатку дроссельной заслонки и довернуть его по часовой стрелке до совпадения крепежных отверстий под винты.

Положение дроссельной заслонки: проверка и устранение неисправностей. Фото и видео

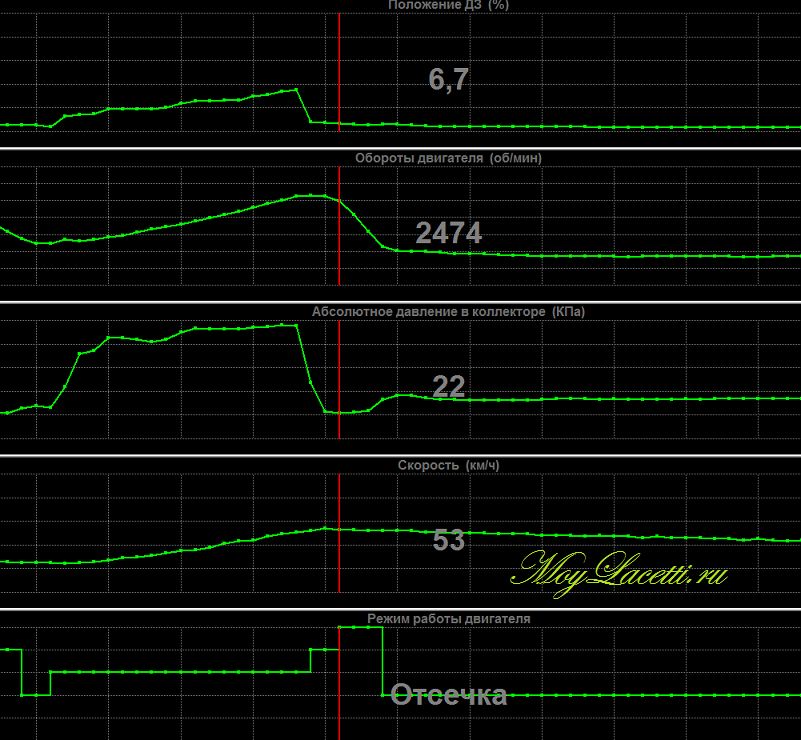

Рассмотрим на фото и видео такую тему, как положение дроссельной заслонки, принцип работы ДПДЗ, какое положение ДЗ считается нормой, причины завышенного или заниженного положения ДЗ, а также некоторые важные нюансы при диагностике данного узла.

Ну что же, Друзья, продолжаем знакомится с основными параметрами переменных при диагностике автомобиля. И сегодня рассмотрим такой параметр, как положение дроссельной заслонки или положение ДЗ.

Датчик положения дроссельной заслонки

Он измеряет величину открытия дроссельной заслонки и передаёт эти данные в блок управления двигателем.

Этот датчик потенциометрического типа, т.е. работает по принципу обычного переменного резистора. Переменные резисторы мы чаще всего встречаем в регуляторах громкости аудиоаппаратуры и во многих других участниках нашей бытовой жизни.

Бытует мнение, что датчик положения дроссельной заслонки является чуть ли не самым главным дозирующим элементом в системе управления двигателем и по его сигналу вычисляется нагрузка на двигатель.

Давайте внесём ясность. Это нужно понимать для правильной диагностики автомобиля.

Мы уже упоминали в статье Бедная смесь о том, что двигатель внутреннего сгорания работает на воздухе с добавлением небольшой массы топлива. Также мы поняли, что главным дозирующим фактором является расход воздуха!

Из этого можно сделать правильный вывод, что датчик положения дроссельной заслонки не является основным дозирующим устройством.

Можете его отключить и автомобиль сильно от этого не расстроится, а поедет дальше без особых проблем из пункта А в пункт Б или В, или Г. В общем, куда необходимо, туда и поедет.

Вся нагрузка на двигатель будет основываться на данных датчиков измерения расхода воздуха.

А массой этого самого воздуха мы управляем физическим открытием/закрытием дроссельной заслонки.

Положение дроссельной заслонки (положение ДЗ)

Не смотря на всё вышесказанное, измерение положения дроссельной заслонки играет хоть и не основную, но очень важную роль в процессе управления двигателем. Оно помогает более точно управлять процессами.

Например, такой режим работы двигателя, как принудительный холостой ход или режим отсечки (торможение двигателем). Положение дроссельной заслонки помогает ЭБУ оценить ситуацию и включить этот режим.

Допустим, скорость автомобиля составляет 55 км/ч, обороты двигателя 2600 об/м. Мы отпускаем педаль акселератора, положение ДЗ становится минимальным, ЭБУ это видит и включает режим отсечки, выключая подачу топлива через форсунки. Это позволяет более эффективно использовать торможение двигателем, повышая безопасность и увеличивая ресурс тормозной системы, а также экономить топливо и в разы уменьшить выброс вредных веществ в нашу с Вами атмосферу.

Режим отсечки

Но я слукавлю, если не скажу, что ЭБУ и так увидит, что мы закрыли заслонку по резко упавшему давлению во впускном коллекторе (с системой ДАД) или по резкому уменьшению массы потребляемого воздуха (с системой ДМРВ). Как видим, и в этом случае измерение положения дроссельной заслонки только помогает более точно определить фактор отсечки или торможения двигателем.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода). Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!

  1. При помощи регулятора холостого хода, установленного в байпасном канале
  2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ. Но это тема другой статьи и сейчас это не столь важно.

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

Регулятор холостого хода

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

ДПДЗ

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

Завышенное положение дроссельной заслонки

Хорошо хоть не успел разобрать дроссельный узел в поисках подклинивания.

Вовремя проведенная внимательная диагностика выявила причину его бессонных ночей.

Достаточно было всего одного взгляда на ремень вспомогательных агрегатов, чтобы понять, что что-то не так.

Оказалось, ротор генератора на столько туго вращался, что двигателю не хватало стандартной мощности холостого хода для его вращения. И, естественно, ЭБУ приоткрыл дроссельную заслонку для доступа большей массы воздуха.

Вот так. Но зато дроссель теперь очень чистый

Из этого у нас уже вылезло второе правило. Вот его суть.

Можете проверить данный факт сами, кому интересно. Запустите двигатель, подключите диагностический адаптер, нажмите на тормоз и попытайтесь тронуться с места не нажимая педаль акселератора. Обратите внимание на положение дроссельной заслонки. По мере повышения нагрузки на двигатель, также будут расти и показания положения ДЗ. ЭБУ сам будет приоткрывать дроссельную заслонку, чтобы повысить мощность и сохранить необходимые обороты холостого хода в заданных пределах даже под нагрузкой.

Также сам ЭБУ управляет положением ДЗ при запуске и прогреве двигателя, приоткрывая и прикрывая её в зависимости от прогрева двигателя и температуры окружающей среды.

Поэтому можно сделать выводы, почему положение дроссельной заслонки на Лачетти 1.4/1.6 и похожих авто может быть завышено:

  1. Дроссельный узел загрязнен и дроссельная заслонка не закрывается до необходимых значений. Необходима чистка.
  2. На двигатель действует повышенная нагрузка и ЭБУ целенаправленно увеличивает процент открытия ДЗ, чтобы обеспечить работу двигателя на холостом ходу. Тут необходима комплексная диагностика двигателя и навесного оборудования.

Заниженное положение дроссельной заслонки

Давайте вернёмся к чистке дроссельной заслонки и внесём ещё одну ясность.

Часто приходится наблюдать такой себе своеобразный рейтинг чистых заслонок

Прямо радость у людей, когда после чистки (или не чистки) дроссельной заслонки показания положения ДЗ меньше, чем у того неудачника, который плохо почистил. У него 2,5%, а у меня получилось аж 0,8%! Круть просто!

Стоит ли радоваться такому низкому значению положения дроссельной заслонки?

Опять же, чтобы не быть голословным, давайте проведём эксперимент.

За основу возьмём наш известный факт, что для определённых параметров работы двигателя необходима определённая масса воздуха.

Положение дроссельной заслонки

Положение (открытие) дроссельной заслонки составляет 2,4%. Положение регулятора холостого хода (ШАГ) составляет 24

Отключаем какой-нибудь шланг от впускного коллектора. Например, короткий шланг от клапана системы вентиляции картера

Этим мы обеспечим подсос лишнего воздуха во впускной коллектор.

А вот теперь смотрим на показания положения дроссельной заслонки

Положение дроссельной заслонки на холостых оборотах

Значение положения ДЗ стало 0,8%! Во как круто почистили дроссельную заслонку, даже не вымазывая рук

А положение РХХ стало всего 5 шагов.

Понятно, что произошло?

Массы воздуха, поступившей через отключенный шланг почти хватает для работы двигателя на холостом ходу, поэтому, чтобы обороты не возросли выше необходимых, ЭБУ прикрыл дроссельную заслонку.

Поэтому радоваться маленьким значениям положения дроссельной заслонки на автомобилях с регулировкой холостого хода при помощи ДЗ не стОит!

Существуют две основные причины заниженного положения дроссельной заслонки на Лачетти 1.4/1.6 и похожих автомобилях:

  1. Подсос воздуха во впускной коллектор. При этом также снижаются шаги регулятора холостого хода.
  2. Не правильно отрегулирован трос от педали газа к дроссельной заслонке. При этом шаги регулятора холостого хода не снижаются, а остаются в норме.

Более подробно об этом я рассказываю в видео в конце данной статьи. Обязательно посмотрите его, если на Вашем авто заниженное положение ДЗ.

Правильное положение дроссельной заслонки

Из всего вышесказанного необходимо подвести общий вывод о правильном положении дроссельной заслонки.

Для автомобилей с системой регулировки холостого хода посредством РХХ, установленного в отдельном байпасном канале в обход дроссельной заслонки:

  • Значение положения ДЗ обычно должно быть равно 0%. Повышенные значения свидетельствуют о препятствии закрытию заслонки (грязь, заедания, повреждения и т.д.) либо о неисправности самого датчика положения дроссельной заслонки или его проводки.

Для автомобилей с системой регулировки холостого хода посредством воздействия на саму заслонку:

  • Положение дроссельной заслонки должно составлять обычно 2-4% на полностью прогретом и полностью исправном двигателе, включая исправность всех его вспомогательных агрегатов (генератор, насос ГУР) и выключенных потребителях (кондиционер, фары, обогрев заднего стекла и т.д.)! Завышенное значение положения дроссельной заслонки может быть вызвано повышенной, по какой-то причине, нагрузкой на двигатель, загрязнением ДЗ, неисправностью ДПДЗ или его проводки. Заниженные показания положения дроссельной заслонки могут быть вызваны подсосом лишнего воздуха в обход дроссельной заслонки(очень часто!) или неправильной регулировкой привода дроссельной заслонки.

Проверку датчика положения дроссельной заслонки в этой статье рассматривать не будем, так как это я подробно описал в статье Как проверить ДПДЗ

Видео о положении дроссельной заслонки

Вот видео, в котором я подробно описал правильное положение дроссельной заслонки, а также привел реальные примеры причин завышенного и заниженного положения ДЗ

На этом пока всё. Вопросы, замечания и дополнения излагайте в комментариях!

Как настроить дроссельную заслонку ланоса

Chevrolet Lanos 1.5 SX Шевролёт › Logbook › Чистка дроссельной заслонки

После покупки автомобиля — не известно в каком состоянии находится дроссельная заслонка.
До того как начать менять все датчики вкруг и бегать с бубном вокруг авто в поисках неисправности — следует почистить дроссельную заслонку!

Степень сложности работы: 2 из 5

Количество исполнителей: 1

Место проведения операции: на площадке

Время проведения операции:

Некоторые каталожные номера:

● 94580175 GENERAL MOTORS — Датчик положения дроссельной заслонки (ДПДЗ);
● 17059602 GENERAL MOTORS — Регулятор холостого хода (РХХ);
● 96182227 GENERAL MOTORS — Патрубок воздушного фильтра ;
● 96183228 GENERAL MOTORS — Датчик температуры воздуха впускного трубопровода (ДТВ);
● 96352111 GENERAL MOTORS — Прокладка корпуса дроссельной заслонки .

■ Рожковый ключ 10 мм;
■ Заранее заказать прокладку корпуса дроссельной заслонки;
■ Пассатижи;
■ Отвертка с крестообразным шлицом;
■ Торцовая головка 12 мм;
■ Не большой удлинитель под торцовую головку;
■ Трещетка или вороток под удлинитель;
■ 2 болта или сверла диаметром 10 мм (заглушить шланги, что бы не вытекал антифриз);
■ Очиститель карбюратора и дроссельных заслонок (

283 г.);
■ Емкость для чистки дроссельной заслонки;
■ Малярная кисточка (

20 мм);
■ Чистая ветошь;
■ Средства индивидуальной защиты.

Ход выполнения работ:

У меня установлено ГБО, так что будут небольшие отличия в фото.

2. Отсоединяем фишку датчика температуры воздуха (ДТВ) впускного трубопровода.

3. Отсоединяем патрубок системы вентиляции картера двигателя.

4. Демонтируем патрубок воздушного фильтра.

5. Отсоединяем трос привода дроссельной заслонки.

6. Скидываем фишки датчика регулятора холостого хода (РХХ) и датчика положения дроссельной заслонки (ДПДЗ).

7. Сбрасываем давление в системе охлаждения. Чтобы сбросить давление необходимо открутить крышку расширительного бачка и снова ее закрутить.

8. Снимаем шланги подвода и слива охлаждающей жидкости к дроссельному узлу.

9. Заглушить шланги подвода и слива охлаждающей жидкости к дроссельному узлу.

10. Для ЕВРО-2 скидываем шланги продувки адсорбера и клапана рециркуляции отработавших
газов.

11. Откручиваем два болта крепления дроссельного узла.

100 мм) и вороток либо трещотка. Открутить эти болты рожковым ключом не получится.

12. Аккуратно снять дроссельный узел не порвав прокладку.

13. Снять датчики РХХ и ДПДЗ.

14. Залить дроссельную заслонку очистителем.

16. Собрать все в обратном порядке и установить на автомобиль. Протереть посадочное место дроссельного узла и если необходимо — заменить прокладку.

17. Провести тестирование датчиков и исполнительных устройств средствами ЭБУ на предмет работоспособности.
● Включите зажигание на 5 секунд;
● Выключите зажигание на 5 секунд;
● Включите зажигание;
● Запустите двигатель;
● Прогрейте двигатель до рабочей температуры 85°;
● Если автомобиль оборудован кондиционером, включите кондиционер на 10 секунд;
● Выключите кондиционер;
● Выключите зажигание;
Процедура установки параметров завершена.

Датчик положения дроссельной заслонки на Ланос — назначение, принцип работы, замена

Еще одним немаловажным элементом в конструкции инжекторных автомобилей является датчик положения дроссельной заслонки, относящийся к группе мощностных устройств. Главной целью этой детали является точное дозирование топливной смеси в камеру сгорания. От исправной работы элемента зависит расход топлива. Если датчик положения дроссельной заслонки на Ланосе начинает давать сбои, то это приводит к повышению расхода топлива и ряду некоторых сбоев в работе мотора, о которых узнаем в материале.

Что такое ДПДЗ

Датчик положения дроссельной заслонки контролирует положение заслонки дросселя. Дроссельной заслонкой называется клапан, который располагается между патрубком воздуховода и впускным коллектором. Посредством заслонки регулируется подача воздуха в коллектор. Датчики положения устанавливаются на всех автомобилях, которые имеют электронное управление впрыском топлива.

Главное назначение датчика положения — чтобы ЭБУ знал о том, в каком положении находится заслона. Благодаря этой информации происходит точное дозирование смеси с оптимизацией расхода относительно положения педали акселератора. Если говорить проще, то за счет ДПДЗ задается количества топлива, впрыскиваемого форсунками в цилиндры. От исправности этого элемента зависит расход топлива. Если возникают подозрения на увеличение топлива, то необходимо прибегнуть к проверке ДПДЗ на Ланосе.

Вида датчиков заслонки

Производители выпускают рассматриваемые устройства двух видов. На Ланосах применяются оба варианта, поэтому рассмотрим их особенности. Различаются пленочно-резисторные и бесконтактные датчики положения дроссельной заслонки. Отличаются они по конструкции и принципу работы.

Пленочно-резисторный ДПДЗ или контактный состоит из дорожек, которые являются переменным сопротивлением. В основе элемента лежит подвижный ползунок, при перемещении которого происходит увеличение сопротивления. В конструкции датчика имеется три контакта — плюс, масса и управление двигателем. На устройство подается постоянное напряжение, величина которого составляет 5В.

Бесконтактный ДПДЗ или магниторезистивный на Ланосе представляет собой потенциометр, работающий по принципу изменения влияния магнитного поля. В конструкции элемента присутствует постоянный магнит, а изменения положения заслонки фиксируются при помощи электронного блока. Отличительная особенность бесконтактных устройств — это их долговечность. Стоят такие устройства дороже, чем контактные.

Принцип работы датчиков положения заслонки

Зная разновидности датчиков дроссельной заслонки, рассмотрим их конструктивные особенности и принцип работы. Для начала рассмотрим контактный датчик или пленочно-резистивный. Свое название пленочный этот элемент получил благодаря использованию конструктивной детали в виде пленки. На пленке расположена дорожка, по которой перемещается подвижный элемент — ползунок. Составляющими деталями контактного потенциометра являются:

  1. Корпус, изготовленный из пластика
  2. Пленочное сопротивление. С одной стороны на стальную пластину подается положительный заряд, а с другой отрицательный
  3. Подвижный элемент — ползунок, который соединен с дроссельной заслонкой

Принцип работы детали заключается в том, что на дорожку подается постоянное напряжение при включенном зажигании и работающем моторе. Когда дроссельная закрыта при работающем двигателе на холостом ходу, на выходе третьего контакта величина напряжения не превышает 0,5В. Как только водитель нажимает на газ, происходит изменение положения заслонки. С перемещением заслонки происходит движение ползунка по резистивной дорожке. При открытии заслонки возрастает сопротивление, а значит увеличивается напряжение на третьем сигнальном контакте датчика. При полностью открытой дроссельной заслонке величина напряжения на сигнальном проводе составляет 4-4,5В.

Снимаемая величина напряжения посредством сигнального провода поступает на ЭБУ. Контроллер корректирует подачу топлива в зависимости от величины открытия дросселя. С течением времени происходит износ ползунка и пленочного резистивного элемента, поэтому датчик выходит из строя и нуждается в замене. Ремонту эта деталь не подлежит, и при ее поломке, требуется замена.

Контактный датчик положения дроссельной заслонки имеет иную конструкцию, а значит, и другой принцип работы. В основе функционирования ДПДЗ бесконтактного типа лежит эффект Холла. За счет использования этого, рассматриваемый элемент лишился контактов, откуда и получил соответствующее название. Вместо контактной пластины, в конструкции применяется постоянный магнит. В корпус датчика встроена интегральная микросхема, работающая по принципу эффекта Холла. Задача этой микросхемы заключается в том, чтобы считывать изменения магнитного поля, что достигается посредством изменения положения постоянного магнита.

Постоянный магнит крепится к дроссельной заслонке. Когда заслонка открывается, происходит одновременное перемещение магнита. Изменения положения магнита способствует наведению импульсов, которые фиксируются микроконтроллером. Величина подающего напряжения аналогична контактному датчику. Именно поэтому контактный датчик можно совершенно свободно и без доработок заменить на бесконтактный.

Какие неисправности датчика заслонки встречаются

Проблемными являются датчики контактного типа, срок службы которых на Ланосах не превышает 50 тысяч км пробега. Если на автомобиль установить не оригинальный элемент, то срок его службы вовсе не превышает 10-20 тысяч км пробега. Выделяют три основных вида неисправностей, встречаемых на устройствах контактного типа:

  1. Износ подвижного пленочного контакта
  2. Окисление контактов
  3. Износ крепежного соединения или его люфт

В ходе постоянного трения подвижного контакта с пленочным сопротивлением происходит износ металлического слоя. Срок службы детали зависит от качества изделия, а также стиля или характера вождения. Перед тем, как приступать к замене рассматриваемого элемента на автомобиле, следует первоначально провести его диагностику. Поводом для проведения проверки ДПДЗ на Ланосе являются разные факторы, о которых узнаем подробно в следующем разделе.

Какие причины и признаки поломок ДПДЗ на Ланосе

Если возникают подозрения на неисправность ДПДЗ, то первым делом нужно посмотреть на наличие ряда следующих симптомов:

  1. Снижение мощности двигателя
  2. Увеличение расхода топлива
  3. Запоздалый отклик двигателя на нажатие педали акселератора
  4. При резком разгоне возникают рывки
  5. Проблемы с пуском мотора
  6. Свечение индикации «Check Engine», означающая ошибку мотора

Описанные признаки не говорят на 100% о том, что причина неисправности заключается в датчике заслонки. Именно поэтому дополнительно рекомендуется произвести проверку устройства. Выполнить проверку ДПДЗ на Ланосе сможет абсолютно каждый водитель, и для этого вовсе не обязательно посещать автосервис. Как осуществляется проверка датчика заслонки на Ланосе, выясним в подробностях.

Как проверить контактный ДПДЗ на Ланосе

Если имеются признаки неисправности датчика положения заслонки дросселя, то перед тем как осуществлять замену, следует произвести проверку. Для проверки понадобится такой прибор, как мультиметр. С его помощью необходимо измерить напряжение в проводе питания, который подсоединяется к детали. Для этого понадобится выполнить следующие действия:

  • Отсоединить фишку с проводом от датчика
  • Подключить щупы мультиметра к положительному и отрицательному контактам устройства
  • Включить тестер в режим измерения постоянного напряжения до 20В
  • Запустить двигатель и проверить показания на приборе
  • Прибор должен показать значения величиной 5В. Если же мультиметр показывает меньшее значение или вовсе нулевой показатель, значит уместно повреждение жилы одного из проводов питания. Делать такой вывод можно в случае, если щупы мультиметра правильно подсоединены к контактам на фишке

Если же показания на мультиметре имеются, тогда приступаем к непосредственной проверке самого датчика. Для этого необходимо подключить фишку к датчику, и воспользовавшись двумя булавками, подсоединить щупы мультиметра к выходному контакту и массе (второй и третий контакты). При закрытой заслонке и включенном зажигании величина напряжения должна составлять 0,7В, а при максимальном ее открытии (нажав на педаль газа), величина должна изменится в сторону увеличения до 5В.

Последний вариант проверки заключается в измерении сопротивления датчика. Для этого необходимо отсоединить фишку питания, и к контактам датчика присоединить щупы мультиметра. Подключаются они ко второму и третьему контакту, то есть выходной сигнал на ЭБУ и масса. Прибор переводится в режим измерения сопротивления. Когда заслонка закрыта, то мультиметр должен показать большое значение сопротивления до 2,5 кОм. При открытии заслонки сопротивление снижается до 1 кОм. Причем открывать заслонку необходимо медленно, и при этом наблюдать за показаниями. Показания должны уменьшаться плавно и без рывков. Если это так, значит датчик исправен, и не нуждается в замене.

Если на Ланосе стоит бесконтактный элемент, то для его проверки на исправность понадобится специальное оборудование. Самостоятельно можно проверить только выходное напряжение, поступающее на ЭБУ при изменении положения заслонки. Надо также отметить, что чаще всего контактные датчики выходят из строя, если у них есть заводской брак. В остальном они служат практически вечно.

Где на Ланосе находится ДПДЗ

Разобравшись с конструкцией, видами и принципом функционирования датчиков положения дроссельной заслонки, остается выяснить, где же он находится. Найти его не составит труда, так как расположен он на самом видном месте в области расположения дросселя.

На Ланосе ДПДЗ находится под регулятором холостого хода. На фото выше показано, как выглядит датчик, и где он расположен. Крепится он посредством двух болтов с шляпкой под крестовую отвертку.

Как заменить датчик положения заслонки на Шевроле и Дэу Ланос

Если диагностика показала, что ДПДЗ на Ланосе неисправен, то его следует заменить. С заменой никаких трудностей не возникает, однако рассмотрим этот процесс пошагово. Перед тем, как снимать старый датчик, нужно снять клемму с аккумулятора. Делается это для того, чтобы предотвратить возникновение короткого замыкания, а также с целью обнуления ошибки ЭБУ. Если этого не сделать, то после замены ДПДЗ можно обнаружить, что Check Engine будет гореть на панели приборов.

Инструкция по замене ДПДЗ на Ланосе имеет следующий вид:

  1. После снятия минусовой клеммы с ЭБУ, следует отсоединить фишку с проводом питания, поддев пальцев фиксатор
  2. Выкрутить болты крепления устройства, и демонтировать деталь с автомобиля
  3. На место старого датчика установить новый, и зафиксировать его болтами. Подключить фишку с проводами

Инструкция по замене не трудная, но важно знать некоторые нюансы:

  • На Ланосы выпускаются разные типы датчиков, которые имеют соответствующие номера артикулов или каталожные номера. В таблице ниже представлены артикулы устройств для автомобилей с разными типа двигателей 1,4/1,5/1,6 литра
  • Обязательно произвести настройку ДПДЗ, о чем подробно описано в следующем разделе
  • Форма крепления — важно обратить внимание на тип держателя или ось заслонки. Они отличаются, поэтому перед покупкой лучше снять датчик, и посмотреть какой тип крепления на нем применяется

Из таблицы видно, что на Шевроле и Дэу Ланос с объемами двигателей 1,5 и 1,6 литра, применяются устройства с артиклем 3102.3855. На Ланосы с двигателями 1,4, а также Сенсы используются элементы, имеющие каталожный номер 3202.3855 и 3302.3855.

Регулировка ДПДЗ или ка настроить датчик положения заслонки своими руками

После установки нового ДПДЗ на Ланос, необходимо выполнить регулировку устройства. Настройка (ее еще называют калибровка) нужна для того, чтобы обеспечить правильное функционирование элемента. Особенности регулировки основываются на выполнении следующих действий:

  1. Для начала проверяем элемент, и убеждаемся, что он нуждается в регулировке. Для этого измеряем напряжение на контактах датчика. Значение должно быть 0,7В при закрытой заслонке. Если это не так, значит ДПДЗ нуждается в корректировке
  2. Для этого ослабляем винты крепления, и проворачиваем его по часовой стрелке. Если свободный ход при ослаблении винтов отсутствует, значит нужно увеличить диаметры отверстий датчика. Сделать это можно напильником или сверлом с дрелью
  3. Увеличив крепежное отверстие, нужно снова установить элемент на место, и измерить величину напряжения при включенном зажигании. Значение должно составлять 0,65-0,7В
  4. Выставив соответствующую величину напряжения, рекомендуется произвести обнуление ЭБУ путем снятия минусовой клеммы на 15-20 минут
  5. После подключения клеммы нужно включить зажигание на 15 секунд, а затем выключить его
  6. Снова включается зажигание, и запускается мотор

Теперь вы понимаете, что такое регулировка ДПДЗ на Ланосе, и для чего нужно выполнять эту процедуру. После установки бесконтактного датчика заслонки, можно заметить такие улучшения на автомобиле, как улучшение отзывчивости двигателя при нажатии на педаль газа, исчезновение подергиваний и рывков на 1 и 3 передаче, снижение расхода топлива и т.п. Отзывы показывают, что лучше переплатить, и купить бесконтактный датчик положения заслонки, чем каждые 2-3 года осуществлять замену контактных устройств.
