Как работает передний мост на ниве

Устройство переднего моста ВАЗ-2121 Нива

Передний мост автомобиля комбинированный. Он выполняет функции ведущего и управляемого мостов одновременно и имеет постоянный привод от раздаточной коробки.

Передний мост автомобиля (рис. 34) включает в себя: картер, главную передачу, дифференциал и привод передних колес.

Рис. 34. Передний мост:

1 — нижняя крышка; 2 — подшипники ведущей шестерни; 3 — корпус дифференциала; 4 — сливная пробка; 5 — заливная пробка; 6 — подшипник корпуса внутреннего шарнира; 7, 24 — сальники; 8 — корпус внутреннего шарнира привода колес; 9, 12 — крышки подшипников; 10 — регулировочная гайка; 11 — подшипник дифференциала; 13 — крышка; 14 — опорная шайба; 15 — шестерня полуоси; 16 — сателлит; 17 — картер; 18 — ведомая шестерня главной передачи; 19 — кронштейн крепления моста; 20 — ось сателлитов; 21 — регулировочное кольцо; 22 — ведущая шестерня главной передачи; 23 — распорная втулка, 25 — фланец.

Картер 17 переднего моста выполнен в виде неразъемного корпуса с развитой средней частью. Он отлит из чугуна. К средней части корпуса прикреплены крышки 1 и 13. По бокам у корпуса имеются специальные фланцы для установки крышек 9 подшипников 6 корпусов внутренних шарниров привода колес, а также для кронштейнов 19 крепления переднего моста. Внутри картера переднего моста размещаются главная передача и дифференциал.

Главная передача и дифференциал переднего моста имеют такое же устройство, как у заднего моста, и детали их унифицированы.

Привод передних колес передает крутящий момент от дифференциала к передним управляемым колесам автомобиля.

Привод передних колес (рис. 35) представляет собой карданную передачу, которая включает вал, наружный и внутренний шарниры. Вал 10 привода выполнен сплошным. На концах вала имеются шлицы для установки наружного и внутреннего шарниров привода. Наружный шарнир привода передних колес состоит из корпуса 1, обоймы 3, шести шариков 4 и сепаратора 7. Внутри корпуса шарнира и снаружи его обоймы имеются специальные канавки, в которых и размещаются шарики. Шарики обеспечивают подвижное соединение корпуса и обоймы шарнира. Обойма 3 шарнира неподвижно закреплена на шлицевом конце вала 10 стопорным 2 и упорным 8 кольцами. Шарнир защищен от пыли, грязи и влаги чехлом 9, который имеет защитный кожух 6. Корпус 1 наружного шарнира имеет шлицевой наконечник, с помощью которого он соединяется со ступицей переднего колеса автомобиля. Внутренний шарнир привода передних колес имеет конструкцию, аналогичную наружному шарниру. Однако он несколько отличается от наружного шарнира по своему устройству. Корпус 12 внутреннего шарнира также имеет шлицевой наконечник, которым он соединяется с полуосевой шестерней дифференциала переднего моста автомобиля.

Рис. 35. Привод передних колес:

а — привод в сборе; б — детали наружного шарнира привода;

1, 12 — корпуса наружного и внутреннего шарниров; 2 — стопорное кольцо: 3, 14 — обоймы наружного и внутреннего шарниров; 4 — шарик; 5 — хомут; 6 — защитный кожух чехла; 7, 13 — сепараторы наружного и внутреннего шарниров; 8 — упорное кольцо обоймы; 9 — защитой чехол; 10 — вал привода; 11 — кольцо креплении чехла.

Как устроено переднее ведущее колесо в Ниве?

Я, Владимир Губерниев, опытный автомеханик и специалист по автомобилям, с удовольствием расскажу вам о том, как устроен передний мост Нивы. Передний мост является одной из важнейших частей любого автомобиля, особенно внедорожника, такого как Нива, где передний мост имеет ключевое значение для обеспечения проходимости и управляемости автомобиля.

Конструкция переднего моста

Передний мост Нивы состоит из нескольких основных компонентов:

• Корпус моста: это основная структура переднего моста, которая поддерживает все его части и обеспечивает жёсткость системы.
• Передние полуоси: полуоси крепятся с каждой стороны моста, причем каждая полуось соединяется с колесом и дифференциалом.
• Дифференциал: это устройство, которое позволяет передавать крутящий момент от двигателя к ведущим колесам. Он состоит из ряда зубчатых колес и шестерен.
• Карданный вал: соединяет дифференциал и коробку передач, передавая крутящий момент от двигателя к переднему мосту.
• Раздаточная коробка: это устройство, которое позволяет выбирать передачу для переднего моста и заднего моста, а также включать различные режимы передач для внедорожного режима.

Принцип работы переднего моста

Когда вы включаете двигатель и выбираете передачу, крутящий момент передается от двигателя через карданный вал к дифференциалу переднего моста. Дифференциал распределяет этот крутящий момент на обе передние полуоси, которые в свою очередь передают его колесам. Это позволяет передвигаться автомобилю и управлять им.

Когда вы включаете различные режимы передач для внедорожного режима, раздаточная коробка переключает передний мост в жесткий режим, что повышает проходимость автомобиля в сложных дорожных условиях. В этом режиме оба передних колеса вращаются с одинаковой скоростью, что позволяет преодолевать препятствия с лучшей устойчивостью.

Важно отметить, что передняя подвеска также имеет большое значение для работы переднего моста. Подвеска должна быть достаточно жесткой, чтобы поддерживать вес автомобиля и позволять переднему мосту передвигаться вверх и вниз вместе с колесами.

Заключение

Передний мост Нивы является важной компонентой, обеспечивающей проходимость и управляемость автомобиля. Знание основных компонентов и принципов работы переднего моста поможет вам понять, как ваш автомобиль функционирует и какие проблемы могут возникать.

Если у вас возникли вопросы или проблемы с передним мостом Нивы, всегда обращайтесь к опытным специалистам и автомеханикам, чтобы получить качественное обслуживание и ремонт вашего автомобиля.

Как на ниве подключить передний мост на

Автомобиль Нива стал первым советским внедорожником, в устройстве которого использовалась полноприводная трансмиссия. Характерной особенностью автомобиля является механизм блокировки межосевого дифференциала. Среди автомобилистов бытует мнение о том, что данный механизм служит для подключения переднего моста.

Устройство и принцип действия раздатки Нива 2121

Ходовая часть автомобиля выполнена по принципу постоянного полного привода – крутящий момент от силового агрегата передается на все 4 колеса. Такая схема улучшает эксплуатационные качества авто при движении в условиях бездорожья, одновременно уменьшая нагрузку на детали трансмиссии.

Привод у нивы шевроле состоит из следующих узлов:

1. Коробка скоростей.
2. Раздаточная коробка.
3. Пара приводных и карданных валов.
4. Редукторы переднего и заднего мостов.

• устойчивый ход машины при движении с малой скоростью в режиме повышенных оборотов двигателя;
• распределение мощности между ведущими мостами, в зависимости от сцепления с дорожным покрытием.

Дифференциал – один из важнейших элементов трансмиссии. Его основное предназначение заключается в распределении тягового усилия, а при необходимости, обеспечение вращения двух потребителей с разной угловой скоростью. В трансмиссии привода Chevrolet Niva установлено три дифференциала:

1. По одному на каждый мост (межколесные) — дают возможность колесам одной оси вращаться с различной скоростью.
2. Третий (межосевого действия) — передает мощность от силового агрегата к обоим мостам автомобиля. Также он позволяет валам работать на разных угловых скоростях, в зависимости от условий эксплуатации, что значительно улучшает управляемость.

Пара карданных валов (шрусовой или крестовой конструкции) обеспечивают связь раздаточной коробки с редукторами ведущих мостов. Оба вала автомобиля имеют одинаковое устройство – они взаимозаменяемы.

Передний и задний мосты передают усилие от раздаточной коробки на ведущие колеса посредством наружных и внутренних шарниров угловых скоростей.

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Устройство и принцип действия раздатки Нива 2121

Как включить полный привод

Поскольку привод на Ниве является постоянно полным, то под вопросом, как включить полный привод на Ниве Шевроле, подразумевается, как включить блокировку межосевого дифференциала.

Использовать блокировку нужно в следующих случаях:

• при движении на труднопроходимых участках местности, где есть опасность пробуксовки колес;
• когда ощущается недостаток тяги двигателя;
• при движении по дороге, покрытой снегом или льдом.

Основной составляющей механизма блокировки мостов является раздаточная коробка. Управление раздаточной коробкой осуществляется одним шестипозиционным рычагом. Продольный ход обеспечивает повышенный и пониженный ряды передач. Поперечный – отвечает за блокировку межосевого дифференциала. При положении рычага в режиме блокировки на панели приборов загорается пиктограмма желтого цвета.

Схема и описание трансмиссии Нивы 2121

Легендарная Нива относится к полноприводным автомобилям. Благодаря этому обеспечивается беспрецедентная устойчивость на дороге и надежность, сравнимая с дорогими автомобилями с большой мощностью. За исключением обновленных версий под маркой Шевроле традиционная Нива всегда имела достаточно скромный дизайн, но это не мешало ей быть безусловным лидером среди автовладельцев, предпочитающих высококлассные автомобильные платформы.

Что отличает ходовую Нивы от других полноприводных автомобилей, так это передача крутящего момента сразу на две оси без отключения мостов, что существенно влияет на проходимость, одновременно снижая влияние критических нагрузок на трансмиссию. Это же качество делает данный легендарный российский внедорожник и весьма неэкономным в плане расхода топлива.

Агрегаты нивовской трансмиссии

Разработанная трансмиссия Нивы оказалась настолько удачной и эффективной, что позже стала прототипом для Витары. Это сделало новую модель более адаптированной к сложным дорогам. Агрегаты нивовской трансмиссии вполне могут обеспечить требования любого мотора в пределах до 2 литров, поэтому при желании сделать апгрейд подумайте о том, что у каждого автомобиля свои возможности. Многие достоинства обусловлены именно схемой и конструкцией трансмиссии.

Трансмиссия Нивы и ее агрегаты:

• передние приводы;
• передний мост;
• сцепление колес;
• МКПП;
• карданный вал (передний);
• вал (промежуточный);
• раздаточная коробка;
• рычаг переключения;
• межосевой дифференциал и рычаг блокировки;
• колесные дифференциалы;
• карданный вал (задний);
• задний мост;
• задний привод.

Конструкция подразумевает такие состояния:

• разблокированный дифференциал;
• заблокированный дифференциал;
• низшая передача во включенном состоянии;
• нейтральное положение;
• высшая передача во включенном состоянии.

Особенности нивовской конструкции

К особенностям нивовской трансмиссии впору отнести наличие межосевого дифференциала, который связывает задний и передний мост. В результате колеса могут вращаться не только под разными углами, но и с разными угловыми скоростями, что существенно влияет на управляемость в условиях непроходимости дорог.

Ключевым отличием межосевого дифференциала Нивы является возможность блокировки при вращающихся с одинаковыми характеристиками карданных валах. Блокируют межосевой дифференциал вручную только в сложных условиях проходимости, когда нужно преодолеть большую яму, колею или снеговой занос при условиях отсутствия пробуксовки.

На практике механическая блокировка при некотором неудобстве оказывается лучше, чем современная электромагнитная муфта, используемая для этих целей. Например, Renault Duster не так легко справится с задачей в условиях сурового бездорожья, так как цифровой блок управления может обеспечить передачу ограниченного момента. При этом данный эффект не будет наблюдаться у Нивы с механической блокировкой.

Если оставить межосевой дифференциал заблокированным, это не только скажется в виде повышенного износа, но и значительно снизит управляемость автомобиля. Включенный режим блокировки дифференциала будет отмечен горящим индикатором на приборной панели Нивы. Обратите внимание, что блокировка не исключит потерю сцепления одним колесом.

Для преодоления сложных участков трансмиссия позволяет использовать низшую передачу с высоким передаточным числом (2,135), при высшей передаче параметр составляет 1,2 и предназначен для движения в нормальных условиях. В раздаточной коробке указаны разные режимы высшей и низшей передачи. Низшая включается перед въездом на заснеженный участок, зыбкие грунты, горки и при подсоединенном грузе на буксировке.

Некоторые водители осваивают навыки переключения передачи на скорости 30-35 км/ч. В противном случае придется остановить машину и проделать операцию на стоянке.

Обратите внимание, что Нива требует грамотного отношения к подбору шин, качество которых может сказаться на степени износа трансмиссии уже за один сезон. Шины должны быть одинаковыми по степени износа и, конечно же, по размеру. Разные характеристики приведут к увеличению нагрузки на трансмиссию и к пробуксовке на низшей передаче, а при нормальном движении повысят износ дифференциалов.

Модифицированные версии

Стандартная трансмиссия Нивы при всех ее плюсах часто становится причиной некомфортного шума в салоне. Это в целом связано с конструкцией, но используя инженерные наработки, можно ее модернизировать и сделать машину значительно тише.

Данный подход уже применен в машинах модели ВАЗ-21213, в результате даже на скорости 100 км/ч не ощущается неприятного шума, можно спокойно разговаривать и без усилия услышать собеседника. Для этих целей применен целый ряд способов модернизации: от разгрузки пола возле креплений раздаточной коробки и МКПП, уменьшения нагрузки на подшипники валов до сглаживания пиковых моментов в условиях увеличивающихся нагрузок на трансмиссию.

Блокирование дифференциалов

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Ряд передач на понижение

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.

Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени.

Ответ на этот вопрос будет некорректным, поскольку привод на “Ниве” постоянный полный. Многие путают функцию рычага раздатки, считая что он включает/выключает передний мост, в то время как его функция — блокировать/разблокировать межосевой дифференциал.

Поэтому реализовать функцию включения/отключения полного привода на “Ниве” можно только вмешательством в конструкцию автомобиля. Детальнее об этом всем в статье.

Как на “Ниве” включить полный привод

На “Ниве” постоянный полный привод. Что это означает? Что схема полного привода Niva подразумевает, что он работает всегда — энергию вращения от двигателя через карданы и дифференциалы все четыре колеса получают постоянно.

Информация о том, что на Шевроле Ниве и Нива 4х4 можно рычагом отключать и включать полный привод является очень распространенным мифом. Такую версию иногда озвучивают даже менеджеры дилеров Lada — якобы рычаг раздатки подключает передний мост, подключая полный привод. На самом деле у Нивы постоянный полный привод, а не подключаемый!

Самый распространенный аргумент в пользу неправильной теории — почему же при выключенной раздатке, если вывесить одно колесо на “Ниве”, то машина не сдвинется с места? Например, вот в этом видео говорят про “плавающий” и непостоянный полный привод “Нивы”.

Постоянный или не постоянный у Нивы полный привод (смотрите с временной отметки 2.40)

Ответ прост — потому что на этом автомобиле, в обоих поколениях, используются свободные, неблокирующиеся дифференциалы. Как это работает — читайте в соответствующем материале. Поэтому при вывешенном колесе вся мощность двигателя уходит на его вращение, а остальные три колеса практически не крутятся.

Почему же тогда на бездорожье помогает включение рычага “раздатки”? Не потому ли что он “включает” работу полного привода “Нивы”? Нет, этот рычаг блокирует межосевой дифференциал. В результате мощность двигателя отправляется не на то колесо, которое крутится легче всего (в соответствии с принципами работы дифференциала), а распределяется поровну между осями. И одна из осей в состоянии вытащить автомобиль.

Кстати, если у “Нивы” вывешено/забуксовало по колесу на каждой оси — машина не сможет выбраться из этой ситуации. В таком случае помогла бы только блокировка каждого из колесных дифференциалов, но ее в этом автомобиле нет. Хотя такое устройство можно установить дополнительно.

Следовательно, вопросом “как включить полный привод на “Ниве Шевроле”, Нива 2121 или 4х4 задаваться не надо, потому что он уже включен. А вот использовать возможности блокировки межосевого дифференциала надо. Как — рассмотрим дальше.

Как пользоваться полным приводом и раздаткой на “Ниве”

Так как уже выяснили, что когда задают вопрос “как включить 4ВД на Ниве”, на самом деле подразумевается как включить блокировку межосевого дифференциала, то рассмотрим инструкцию по использовании раздатки.

Для условий бездорожья на раздаточных коробках “Нив” предусмотрено две опции и два механизма. Первый — это блокировка дифференциала. Второй — понижающий/повышающий вал передач.

На нормальных асфальтовых дорогах всегда используется повышающий вал передач и выключенная блокировка дифференциала. Это “обычный” режим работы машины, когда она должна ехать как любой городской автомобиль. Как правильно установить рычаги — читайте ниже в разделе про управление разных моделей “Нивы”.

На бездорожье используются следующие режимы. Понижающая передача без блокировки дифференциала, нужны когда автомобилю требуется больше тяги — в песке, в грязи, при езде под горку, трогании с тяжелым прицепом.

Переключение на пониженный ряд передач можно делать только на стоящем автомобиле до старта движения по сложному участку или при движении на скорости до 5 км/ч, потому что коробка “Нивы” не имеет синхронизаторов! А вот переключаться на повышенную передачу можно и в движении автомобиля, при выключенном сцеплении.

Блокировка используется в следующих случаях — если участок становится особенно труднопроходимым и при пробуксовке/вывешивании колеса на одной из осей. Блокировать дифференциал можно в движении автомобиля, но до попадания на сложный участок дороги. Чаще всего эта функция используется вместе с понижающей передачей. С повышающей передачей заблокированный дифференциал можно использовать при движении на относительно ровных участках дороги без асфальтового покрытия.

Во многих источниках пишут о том, что нужно включать блокировку дифференциала при движении по скользкому снегу и льду. Но таких рекомендаций нет в руководстве пользователя — там предлагают при необходимости использовать эту функцию только если не удается тронуться на таком покрытии. А журналисты “За Рулем” во время тестов Chevrolet Niva определили, что на скользкой поверхности блокировка помогает только при движении под горку. Во время разгона такой режим повышает риск пробуксовки, а в поворотах ухудшает управляемость!

На практике бывает что включить блокировку дифференциала может быть очень сложно. Это происходит потому, что зубцы муфты узлов уперлись в зубцы шестеренки. Прикладывать силу в такой ситуации не стоит — так можно просто сломать рычаг или механизм! Такое “заедание” — не признак поломки, а нормальная работа раздаточной коробки. Это чисто механический узел, который работает таким образом.

Согласно инструкции, включение блокировки дифференциала “Нива” необходимо при движении по прямой на скорости до 5 км/ч, при этом дважды нажав/выжав сцепление. Но практика автовладельцев показывает, что эффективнее будет это делать не при прямолинейном движении, а выполнив не крутой поворот. При повернутых колесах рычаг блокировки легко включается. Аналогичная проблема может быть с выключением блокировки. Метод тот же, но эффективнее будет движение назад с небольшим поворотом руля.

Завод-изготовитель не стал устанавливать на Ниву 4х4 раздатку с отключаемым передним мостом по ряду причин, например, для равномерного распределения нагрузки по осям. Но многие владельцы внедорожника не разделяют такого решения и пытаются сделать свой автомобиль моноприводным. А Вы знаете, что дает отвязка переднего или заднего моста ВАЗ 2121?

Как отключить передний мост на Ниве?

2. Альтернатива такому радикальному решению — сделать передний мост отключаемым. Для этого потребуется установка специального механизма. Снимаем крышку картера вместе муфтой и валом, а затем ставим механизм отключения переднего моста на посадочное место демонтированной крышки. Такая доработка позволит выполнять блокировку моста по желанию из салона с помощью рычага раздатки.

Отзывы и наблюдения

Опираясь на опыт владельцев внедорожника Лада 4х4 можно выделить ряд преимуществ после отключения переднего моста:

может снизиться на 3л на 100 км. Экономия в каждом случае индивидуальна и в некоторых случаях может быть незначительно;
• Улучшается динамика. Машина на сухом асфальте лучше разгоняется;
• Немного увеличивается максимальная скорость;
• Меньше вибраций, воя и гула в ходе движения автомобиля.

Задний привод на ВАЗ 2121 имеет ряд недостатков:

• Существенное снижение проходимости;
• Существенное ухудшение управляемости. С отключенным передним мостом очень тяжело управлять на скользкой дороге, этому способствует короткая база внедорожника. На ВАЗ 2131 ситуация немного лучше;
• Уменьшается срок службы деталей. Запаса прочности для заднего привода в трансмиссии Нивы нет;
• Зимой в отключенном мосту замерзает масло, поэтому иногда очень трудно начать движение после длительной стоянки.

Зачем покупать полноприводную Ниву, а затем отключать передний мост? Отсутствие необходимости эксплуатировать внедорожник за городом? Экономия на бензине? Стоит задуматься, получится ли сократить расходы на обслуживание автомобиля, когда в скором времени после отключения одного из мостов придется выполнять преждевременный ремонт.

А как считаете Вы? Есть ли ситуации, когда отключать передний или задний мост целесообразно? Может лучше дорабатывать Ниву для улучшения ее внедорожных характеристик? Например, установить самоблокирующийся дифференциал или грязевую резину?

Есть у меня хороший знакомый, любитель выехать куда-нибудь на природу, знает много мест, зимников, малоизвестных водоемов. Очень любит он творение нашего АвтоВАЗ – Нива, у него данный автомобиль уже третий, сначала взял старую и ржавую до дыр, намучался взял посвежее, а в итоге уже как год назад взял совсем новую с кондиционером. Первое время сильно жалел о покупке: “Жалко мне на ней в грязь выезжать…”, но прошло время привык и пошло-поехало.

И вот недавно он мне звонит и говорит: “Слушай, хочу поставить себе механизм отключения переднего моста, 6200 всего стоит, а экономия топлива до 2 литров и прыти побольше на разгоне обещают, что думаешь?”. Захожу на сайт производителя, читаю описание и прибываю в небольшом культурно-техническом шоке…

Итак, для тех, кто не знает, сегодня наиболее популярными являются три вида полного привода: подключаемый полный привод Part-Time, постоянный полный привод Full-Time и AWD, то что применяют на кроссоверах, когда основной привод передний, но стоит редуктор отбора мощности у правой полуоси и от него идет кардан к заднему редуктору. Вникать в подробности не будем, лишь два примера Part-Time это УАЗ, Full-Time это Нива.

На УАЗ в раздатке нет дифференциала, в Ниве есть, опять же лишь пример – вывешиваем заднее колесо на Ниве и на УАЗ, заводим, включаем передачу – допустим на УАЗ мы подключили полный привод, а на Ниве оставили рычаг раздатки в стандартном положении УАЗ съезжает, Нива нет, при этом если на ниве вывесить два колеса по диагонали, то они будут вращаться вместе, то есть момент передается на свободное колесо. Именно для исключения подобной ситуации на Ниве есть блокировка межосевого дифференциала.

Работа трансмиссии новы с отключенной межосевой блокировкой, автомобиль поставлен задним левым и передним правым колесом на лед, вторая диагональ стоит на твердом снежном насте с хорошим сцеплением.

Работа трансмиссии новы с отключенной межосевой блокировкой, автомобиль поставлен задним левым и передним правым колесом на лед, вторая диагональ стоит на твердом снежном насте с хорошим сцеплением.

Вернемся к девайсу, который в рычаг управления раздаткой добавляет еще одно положение, в котором крутящий момент на передний мост не передается.

Нам обещают уменьшение расхода топлива примерно на 2 литра, что не так мало, особенно с текущими ценами на бензин, считайте с каждой 1000 км – 1000 рублей остается в кармане.

Но вот незадача колеса жестко соединены приводами с передним редуктором, а редуктор с карданом. Даже после установки данного гаджета, в движении кардан продолжит свое вращение только идти оно будет не от раздатки, а от колес – вопрос, о каком уменьшении механических потерь идет речь? Вся “требуха” как вращалась, так и вращается, потери как были, так и остались.

Вернемся к УАЗ, там сама схема полного привода не позволяет ездить по обычным дорогам с полным приводом, то есть полный привод используется только в грязи и, если следовать руководству, только для прямолинейного движения.

Так вот, там на передних колесах установлены так называемые “хабы”, которые позволяют, проще говоря, отсоединять колеса от приводов. Вот тут можно говорить о снижении мех потерь, так как не нужно вращать привода, редуктор и кардан.

На деле экономии можно добиться куда проще и полезнее – покупаем хорошее трансмиссионное синтетическое масло и получаем реальную экономию, особенно в зимнее время, когда обычная минералка в редукторах превращается в солидол.

А от данной игрушки можно получить лишь возможность побаловаться зимой на парковке и поиграть в дрифтера (хотя на полном приводе это будет даже проще) и если трансмиссия уже сильно разбита, то возможно будет меньше шумов. Был у кого-то опыт установки подобного гаджета на Ниву, расскажите об ощущениях стоит штука своих денег?

Нива славится своим честным полным приводом, отключить который невозможно. Автомобиль имеет межосевую блокировку и пониженный ряд передач, что является весьма хорошим аргументом на бездорожье. Однако есть автовладельцы, которые хотят иметь возможность передний мост отключать.

Для чего это делают?

Одни считают, что так улучшается динамика автомобиля, другие — то, что так они могут сэкономить топливо на трассе. Мы уже ранее говорили о том, что никакой экономии и динамики при этом не достигается. Лишь повышается нагрузка на задний мост.

Впрочем, если вас это не останавливает, мы, все же, расскажем о двух способах, как передний мост можно все таки отключить.

Снять карданный вал

Очевидно, это самый простой способ отключить передний мост на Ниве физически — просто снять карданный вал, который выходит из раздатки и идет на передний редуктор.

Но вот незадача, машина не хочет трогаться с места. Почему так произошло? А все потому что в Ниве момент между осями распределяется 50 на 50 и дифференциал отдает большую часть мощности тому мосту, который легче всего крутится. А раз на переднем кардана нет, то фланец раздатки, который должен был идти на передний мост, просто будет крутиться, забирая всю мощность.

Чтобы Нива стронулась с места — просто включите блокировку межосевого дифференциала, чтобы момент распределился жестко 50/50. Таким образом, задний мост получит 50 % момента и машина поедет. Уж не знаю, о какой динамике тут может идти речь. Всего 50 % момента.

Минус данного способа — неудобно снимать кардан каждый раз, когда нам вновь нужен монопривод или ставить снова, когда нам нужен внедорожник. Такое себе занятие.

Поставить специальное устройство

А это уже для продвинутых пользователей Нивы. Те, кто хочет иметь возможность в любой момент отключить мост прямо с салона — могут поставить специальный механизм отключения переднего моста и управлять им прямо с рычага раздатки. Захотел — отключил передний мост, захотел — включил. Довольно удобно.

Цена такого устройства около 6500 рублей. Ставится оно вместо штатной крышки раздатки, уходящей на передний мост, а на рычаге появляется третье положение для отключения переднего привода. О пользе и вреде таких приблуд мы писали уже здесь .

Во всяком случае данный механизм сохраняет нам возможность пользоваться полноценным 4WD, однако 100 раз подумайте, а нужно ли вам это отключение моста. Ведь Нива тем и славится, что на ней можно покорять что угодно.

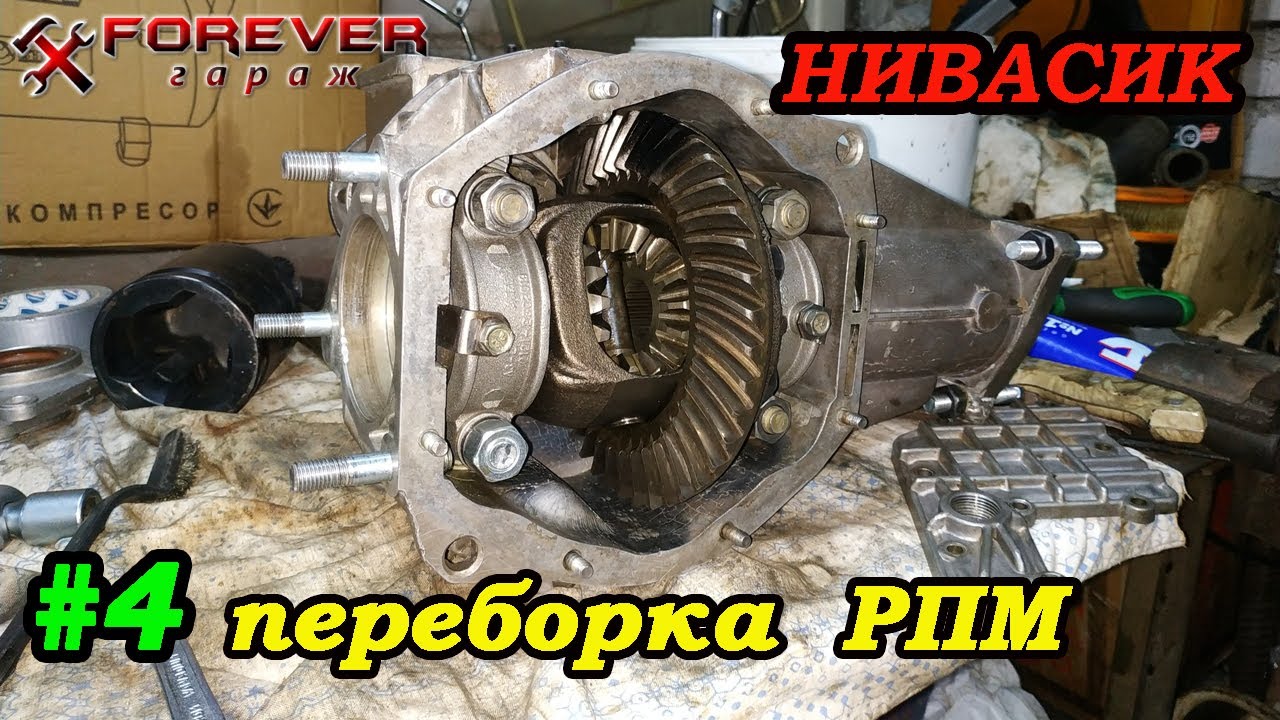

Передний мост «Нива». Устройство и принцип работы переднего моста «Нивы»

Основные детали переднего моста – дифференциал, шестерни главной передачи и подшипники редуктора – не отличаются от соответствующих деталей заднего моста (см. тут). Совпадают и размеры сопрягаемых деталей, контрольные и регулировочные операции. Картер редуктора переднего моста снизу и спереди закрыт крышками, уплотненными прокладками. Полуосевые шестерни на шлицах соединены с корпусами внутренних шарниров приводов передних колес. Каждый из двух корпусов опирается на шариковый однорядный подшипник, установленный в гнезде редуктора. Подшипники закрыты крышками, закрепленными на трех шпильках и уплотненными картонными прокладками. Вместе с правой крышкой к редуктору крепится кронштейн переднего моста. В правой верхней части корпуса редуктора запрессован сапун.

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

Аналогично снимаем стопорную пластину правой крышки.

Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

Снимаем со шпилек шайбы.

Вынимаем регулировочные гайки.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. тут).

Снимаем с хвостовика ведущей шестерни маслоотражатель.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Аналогично демонтируем наружное кольцо заднего подшипника.

Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

Новые наружные кольца подшипников ведущей шестерни запрессовываем подходящими отрезками труб.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.

Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.

Как отрегулировать передний мост на ниве

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: • Регистрируемые постоянно; • Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: • Вой (износ главной пары); • Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); • Прерывистое «шаркание» (подшипника дифференциала). Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки. Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.

Подготовка

Основному этапу предшествует подготовка, включающая: 1. Слив масла из РПМ через сливное отверстие;

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Ремонт переднего моста видео

Всё о переднем редукторе Шеви Нивы — устройство, неисправности, ремонт

Редуктор переднего моста Нивы Шевроле передает крутящий момент на передние колеса автомобиля.

Необходимое усилие передается на его от раздаточной коробки через карданный вал.

Узел снижает угловую скорость, увеличивает крутящий момент и распределяет его между колесами.

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Признаки неисправности

Поломки механизма чаще всего проявляют себя в виде посторонних шумов или утечки масла. Давайте рассмотрим самые распространенные проблемы, возникающие с редуктором переднего моста, и способы их устранения.

Повышенный шум во время движения возникает в следующих случаях:

• Изношены подшипники внутреннего шарнира или дифференциала.
• Повреждены шестерни.
• В картер залито мало трансмиссионного масла.
• Неправильно отрегулированы шестерни или подшипники дифференциала.

Для устранения неисправности нужно проверить уровень трансмиссионки и при необходимости долить ее.

Также следует произвести регулировку подшипников и шестерен, а также выставить правильные зазоры и моменты затяжки. Изношенные и поврежденные детали необходимо заменить.

Шум при торможении двигателем или разгоне появляется из-за ослабленной затяжки гайки фланца или неправильной регулировке подшипников и шестерен. Такая проблема устраняется регулировкой зазоров и момента затяжки.

Также шум во время разгона и торможения двигателем появляется в результате износа одного либо нескольких подшипников. Тогда их необходимо заметить.

Стук при начале движения — это следствие износа отверстий для крепления осей. Он пропадет после замены коробки дифференциала. Иногда приходится заодно менять оси шестерен.

Утечка масла — свидетельство износа манжет сальников, слабой затяжки крепления крышки картера или повреждения уплотнений. Если течь наблюдается из-под прокладки, нужно заменить ее и затянуть резьбовые соединения. Утечка трансмиссионного масла в районе хвостовика устраняется путем замены сальника.

Как поменять?

При серьезных поломках механизма имеет смысл заменить его на новый. Для этого вам понадобится новый редуктор и небольшой комплект инструментов:

• баллонный ключ;
• домкрат (если работа выполняется на смотровой яме);
• зубило:
• молоток;
• накидные или рожковые ключи на 13, 17 и 27;
• шприц для заливки трансмиссионного масла;
• емкость для отработки.

Важно: замену или ремонт редуктора не удастся выполнить без подъемника, смотровой канавы либо эстакады.

Порядок работы

Для установке нового узла на место необходимо выполнить операции в обратном порядке.

Важно: после монтажа редуктора не забудьте залить в него трансмиссионное масло. Иначе вскоре придется снова менять его другим

Не обязательно покупать новый узел. Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту.

Для ремонта и регулировки редуктора переднего моста понадобятся:

• керно;
• молоток;
• накидные ключи на 10 и 17;
• вороток с удлинителем;
• выколотка;
• съемник для подшипника;
• монтажная лопатка;
• штангельциркуль;
• пассатижи;
• динамометр;
• плоский щуп;
• уровень;
• тиски.

Также понадобятся новые прокладки под крышки.

Видео о ремонте РПМ

Совет: замена сальника ведущей шестерни не требует полной разборки узла. Поэтому многие из перечисленных приспособлений и инструментов не понадобятся.

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

• уровень;
• штангенциркуль;
• плоские щупы для измерения зазоров;
• регулировочные кольца с шагом 0,05 мм;
• идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

• Горизонтально выставить привалочную плоскость картера (понадобится уровень);
• Установить на постель подшипников металлический пруток.
• Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
• Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
• Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
• Динамометрическим ключом затянуть гайку с усилием 12 кгс.
• Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку.

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

• Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
• Используя штангенциркуль, замерить расстояние между обеими крышками.
• Затянуть вторую гайку.
• Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
• Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.

Видео о разнице РПМ Шнивы и ВАЗ 2121

Нива 2121 передний мост

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте. Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

• Полный размерИзвлечение переднего моста из ВАЗ 2121 НИВА
• Последовательность для извлечения моста следующая:0) сливаем масло из РПМ;1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула;2) извлекаем полуоси из кулаков;3) откручиваем ШРУСа от моста;4) откручиваем мост от ДВС;5) отмечаем зубилом, как был прикручен кардан к мосту;6) домкратим мост;7) откручивам передний кардан от моста;
• с помощью напарника вытаскиваем мост.

Полный размерДля извлечения/установки переднего моста необходимо запастись двумя домкратами

На следующий день начался поиск нужных запчастей:Картер РПМ — 2121-2302020 — 1 шт. — 3 020 р.Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р.Шпильки М12х1,25х30 — 2 шт. — 80 р.Шпильки М6х12 — 8 шт. — 24 р.Шпильки М8х20 — 3 шт. — 15 р.Шпильки М8х25 — 3 шт. — 18 р.

Сапун — 2101-1700020 — 1 шт. — 60 р.Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р.Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р.Подшипник — 2101-2402025 — 1 шт. — 397 р.Подшипник — 2101-2403036 — 2 шт. — 840 р.Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р.

Болк крепления фланца — 2101-2202007 — 4 шт. — 20 р.

Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

Полный размерЗапчасти для восстановление переднего моста на ВАЗ 2121 НИВА

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

А еще интересно: Расход топлива Нива. Таблица с расходами топлива у Нивы. Приемлемый расход топлива Нивой

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Полный размерОдноразовая распорная втулка РПМ — 2101-2402029-01

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Полный размерРПМ ВАЗ 2121 НИВА

Полный размерПодшипник 2101-2403036

Мастер сделал всё оперативно, и уже 18ого апреля вечером собранный мост был у меня на руках:

Полный размерРПМ в новом корпусе ВАЗ 2121 НИВА

Хотелось бы обратить ваше внимание на то, что шпильки вкручивать нужно с фиксатором резьбы, которые бывают двух видов: разъёмные и неразъёмные. Я использовал фиксатор резьбы разъёмный синего цвета:

• Полный размерПередний мост ВАЗ 2121 НИВА
• Полный размерГП 2101 — 10/43

Ещё желательно было поменять подшипники и сальники на ШРУСах, но у меня не хватило рвения, чтобы за один день всё это сделать. Но не вижу в этом ничего страшного, потому что ШРУСы снимаются без снятия моста. И как-нибудь при следующем ремонте обязательно этим займусь, зч уже куплены!;)

P.P.S. Всем надёжных узлов и быстрого качественного ремонта!

Задний мост Нивы оснащен редуктором имеющим шестерни гипоидного зацепления, которые образуют основную передачу. Ведомая шестерня крепит на себе корпус дифференциала. Все элементы узла защищены при помощи герметичного картера, в который залита трансмиссионная жидкость.

Благодаря гипоидному соединению происходит вращение оси. Бесшумная работа главной передачи, обеспечивается за счет плавной работы зубьев расположенных под сорок пять градусов. Понижение угловой скорости происходит благодаря тому, что у ведомой и ведущей шестерни разное число зубьев.

Ведомая шестерня и корпус дифференциала соединены между собой, и состоят из пары сателлитов(благодаря им происходит передача силы на ось которая загружена меньше всего), корпуса, полуосей и шестерен, благодаря всем этим деталям обеспечивается привод. Для того чтобы вращающимся частям обеспечить точки опоры, и уменьшить силу трения, в редуктор установлен специальный подшипник качения. Так же редуктор оснащен подшипниками полуосей и парой подшипников корпуса дифференциала, а так же основного привода. Картер состоит из двух частей, которые крепятся друг с другом, и чтобы через соединение не утекала смазывающая жидкость, устанавливается специальная прокладка.

Если не следит за состоянием трансмиссии, и несвоевременно ее обслуживать, то она может выйти из строя. Основные признаки говорящие о том что ест проблемы, это течь масла, и появление посторонних шумов во время движения. В первом случае проблема решается при помощи замены сальников и прокладки, во стром случае необходимо производить диагностику и и уже исходя из нее решать проблему. Трансмиссионное масло рекомендуется менять 40 000 километров пробега, только так можно гарантировать нормальную работу всех узловых элементов этой системы.

Передний мост — chevrolet niva

Передний мост автомобиля Chevrolet Niva представляет собой главную передачу и дифференциал, установленные в одном картере. Дифференциал, шестерни главной передачи и подшипники редуктора переднего и заднего мостов одинаковы (см. «Задний мост»). Картер редуктора переднего моста литой, спереди и снизу закрыт крышками. Крышки картера уплотнены прокладками.

А еще интересно: Двигатель Нива Шевроле мощностью 80 л.с и объемом 1,7 литра

Замена масла в редукторе переднего моста

Согласно сервисной книжке масло в редукторе переднего моста необходимо заменять через каждые 45 000 км пробега.

Вам потребуются: ключ «на 17», шестигранник «на 12», шприц для заливки трансмиссионного масла, емкость для отработанного масла.

ПОЛЕЗНЫЕ СОВЕТЫ Эту операцию удобнее выполнять на смотровой канаве или на подъемнике.

Рекомендуется сливать масло сразу после поездки, пока передний мост не остыл и масло обладает хорошей текучестью.

3. Заверните сливную пробку.

6. Заверните заливную пробку.

Замена сальника ведущей шестерни редуктора переднего моста

Сальник заменяйте новым при обнаружении течи масла (см. «Проверка герметичности уплотнений заднего моста»).

Вам потребуются: ключи «на 13», «на 24», отвертка, динамометрический ключ, молоток.

ПРИМЕЧАНИЕ Необходимость замены сальника определяется объемом утечки масла.

Перед проверкой объема утечки проверьте свободу перемещения крышки сапуна во всех направлениях, чтобы убедиться, что сапун (см. «Передний мост», «Особенности конструкции») не является причиной утечки масла.

Проверьте уровень масла в картере моста и доведите до нормы при необходимости. Не забудьте завернуть пробку маслоналивного отверстия.

Если вы работаете на смотровой канаве, вывесите задний мост и поставьте его на опоры.

Пустите двигатель, включите прямую (IV) передачу и при установившемся показании спидометра 90–100 км/ч дайте мосту поработать не менее 15 мин для прогрева масла (температура масла должна быть 80–90 °С).

При включенной прямой передаче и показании спидометра 100 км/ч определите количество вытекающего масла. Если за 15 мин вытекает более 5 капель масла, сальник подлежит замене.

1. Перед заменой сальника выключите передачу и заглушите двигатель.

2. Слейте масло из картера переднего моста (см. «Замена масла в редукторе переднего моста»). Не забудьте завернуть пробку маслосливного отверстия.

3. Отсоедините передний карданный вал от фланца ведущей шестерни редуктора переднего моста.

4. Выведите корпуса внутренних шарниров приводов передних колес из зацепления с шестернями полуосей редуктора переднего моста (см. «Снятие и установка приводов передних колес»).

5. Определите момент сопротивления вращению гайки фланца ведущей шестерни и замените сальник аналогично замене сальника ведущей шестерни заднего моста (см. «Замена сальника ведущей шестерни редуктора заднего моста»).

6. Установите снятые узлы и детали в порядке, обратном снятию.

7. Залейте масло в редуктор (см. «Замена масла в редукторе переднего моста»).

Замена подшипника и сальника корпуса внутреннего шарнира привода и кронштейна крепления переднего моста

Вам потребуются: молоток, бородок, съемник стопорных колец, герметик.

1. Снимите привод переднего колеса (см. «Снятие и установка приводов передних колес»).

2. Снимите стопорное кольцо подшипника.

9. При помощи молотка аккуратно запрессуйте сальник в корпус.

10. Установите детали в порядке, обратном снятию.

Снятие и установка редуктора переднего моста

Редуктор переднего моста снимают для замены или ремонта. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя. Ремонт редуктора в гаражных условиях практически никогда не приводит к желаемому результату. Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской.

Вам потребуются: ключи «на 13», «на 17», «на 27», шестигранник «на 12», ключ для гаек колес, зубило, молоток, шприц для заливки трансмиссионного масла, емкость для отработанного масла.

1. Снимите передние колеса.

2. Слейте масло из картера редуктора переднего моста (см. «Замена масла в редукторе переднего моста»).

3. Отсоедините передний карданный вал от редуктора переднего моста (см. «Снятие и установка карданной передачи»).

4. Отверните гайку и выньте болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески.

5. Снимите привод правого переднего колеса (см. «Снятие приводов передних колес»).

6. Отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста.

10. Устанавливайте редуктор переднего моста и снятые детали в порядке, обратном снятию.

11. Залейте масло в редуктор (см. «Замена масла в редукторе переднего моста»).

Читать новости о новой Ниве

• Замена сальника ведущей шестерни переднего моста Ваз 2121 Нива 2131
• Как прокачать сцепление на «Ниве»? Алгоритм действий
• Установка и отзывы об евроручках для Нивы 4х4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
• Как прокачать тормоза на «Ниве» самостоятельно? «
• Кран отопителя салона Ваз 2121 Нива 2131
• Лифт Нивы 2121 своими руками: чертежи, размеры
• Как снять форсунки с топливной рампы Ваз 2121 Нива 2131
• Двигатель ВАЗ 21213 Нива

Контрольные размеры, точки крепления, геометрия кузова, сечения кузовных деталей, зазоры и пр.

Точки крепления двигателя и подвесок на кузове 21214 и 2131

1 – крепление поперечины передней подвески; 2 – крепление стабилизатора поперечной устойчивости; 3 – крепление задней подвески силового агрегата; 4 – крепление раздаточной коробки; 5 – крепление нижних продольных штанг; 6 – крепление верхних продольных штанг; 7 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

Сечения кузовных деталей

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

Большой плакат с контрольными точками, углами, градусами

Что такое дифференциал?

Простую диагностику моста можно выполнить самостоятельно. Для этого следует провести четыре испытания, во время которых нужно прислушиваться к шуму:

• Разогнать автомобиль на шоссе с 20 до 90 км час, потом плавно затормозить двигателем.
• Разогнаться до 100 км/час, включить нейтралку, заглушить двигатель и катиться до остановки

Важно: после того, как мотор заглушен, необходимо сразу же включить зажигание, чтобы случайно не заблокировать замок руля.

Контрольные точки геометрии кузова Lada 4×4 (чертежи)

Зная контрольные размеры кузова, точки крепления, сечение кузовных деталей, величину проемов и размеры зазоров можно выяснить, попадал ли автомобиль в ДТП. Также контрольные размеры пригодятся в случае ремонта кузова. Далее представлены контрольные точки ВАЗ 2121 и ВАЗ 2131.

До 2006 отечественный внедорожник назывался Нива 4х4, после в соответствии с соглашением по СП GM-АВТОВАЗ модель переименована в Lada 4×4.

7 – крепление задних амортизаторов; 8 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131М

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сбоку.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сверху.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сзади.

Координаты точек, определяющих правильное расположение агрегатов подвески и трансмиссии на кузове.

Напомним, ранее мы выкладывали:

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Передний привод колёс

Некоторые из неисправностей переднего привода колёс

К передним колесам крутящий момент передается через шарниры равных угловых скоростей (ШРУСы), соединенные между собой валом. Соединение вала с шарнирами – шлицевое, от продольного перемещения вал зафиксирован в шарнирах упорным и стопорным кольцами. Шлицевой хвостовик наружного шарнира соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего – с полуосевой шестерней в переднем мосту.

Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков. Последние размещены в канавках корпуса и обоймы. В наружном шарнире эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под углом, тогда как во внутреннем шарнире они прямые, что позволяет деталям перемещаться в продольном направлении, «удлиняя» или «укорачивая» привод (это необходимо для компенсации взаимных перемещений подвески и силового агрегата). Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Детали каждого шарнира изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение.

В шарнир перед сборкой заложена смазка ШРУС-4. Герметичность шарнира – непременное условие его надежной работы – обеспечивается защитными резиновыми чехлами. Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей. Чехол наружного шарнира, дополнительно защищен пластмассовым кожухом. На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца.

Заменять отдельные детали шарниров не допускается, за исключением чехлов, хомутов, кожухов стопорных, упорных и грязеотражательных колец.
