2.2. Сигнализация с автозапуском — Starline A93v2: Дополнительные каналы — Багажник с брелка, обогрев заднего стекла при автозапуске (обновляемая запись)
В прошлой записи я рассказывал об установке сигналки с автозапуском – это логическое её продолжение, в котором я кратко расскажу, как добавить больше комфорта и удобства (тем более зима близко!).
Обращаясь к схеме установки данной сигнализации, можно заметить, что она имеет 6 дополнительных слаботочных канала, имеющих различные заводские установки:
Вырезка из схемы установки
Как видим, нас интересуют провода: желто-черный, желто-красный, желто-белый, синий, черно-белый и желто-оранжевый.
Использовать их можно в любой последовательности – не обязательно использовать сначала первый, потом второй, можно хоть сразу шестой, а потом вообще третий. При этом их можно настроить как на использование заложенных функций производителем, так и назначать свои из списка или же реализовывать гибкую логику.
Однако в своей записи я пойду по порядку их нумерации и опишу свои предложения по реализации различных функций, которые сможет сделать каждый!
1 дополнительный канал – Открытие багажника с брелока
Цвет провода – желто-черный
На данный момент не реализовал у себя – не установил актуатор багажника 🙁
Найдено на просторах интернета
На драйве много записей на данную тему:
Подробная запись со схемой 1
Отчет об установке

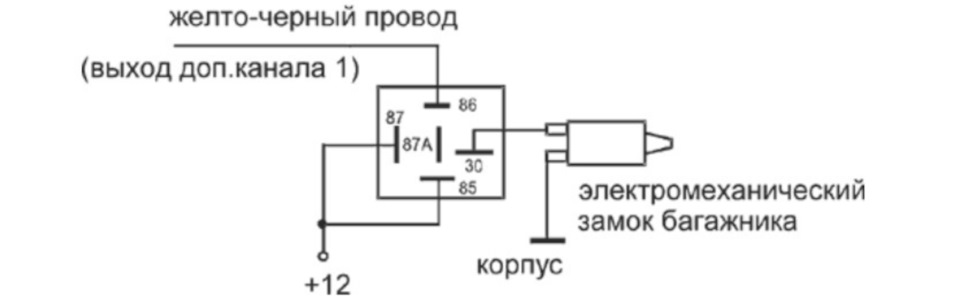

Лучше использовать все же в паре с реле
Кратко: необходимо 4 / 5 контактное реле, разъем или клеммы для реле, актуатор и провода.
Отпирание багажника с брелока

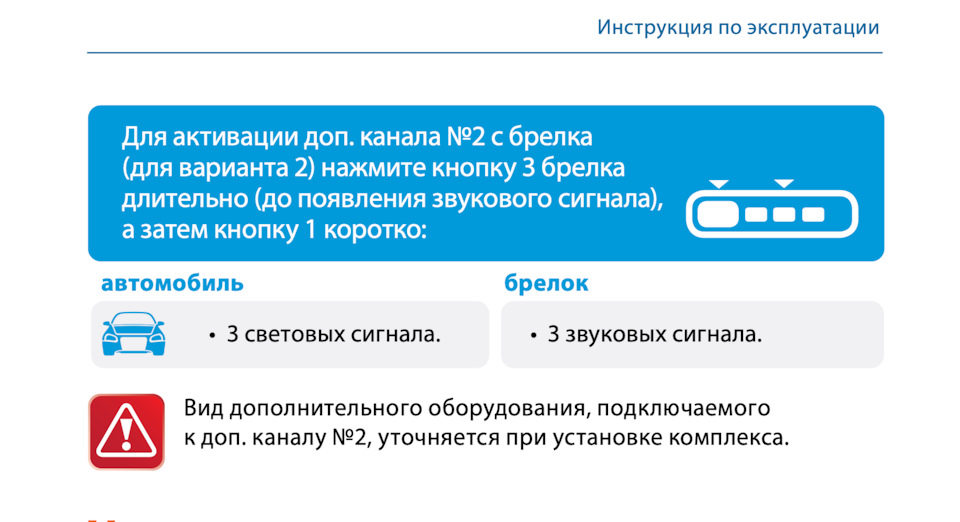

Штатно на данной сигналке на брелоке с ЖК-дисплеем, при корректном подключении необходимо нажимать кнопки как на картинке выше! 🙂
Мой план на будущее — попробовать реализовать открытие с помощью заводских реле в почти заводских местах (обновление 29 октября 2022)
2 дополнительный канал – Включение обогрева заднего стекла и зеркал при автозапуске
Цвет провода – желто-красный
Реализовано у меня! Очень удобно!
Для начала обратимся к электросхеме работы обогрева из книги по ремонту:

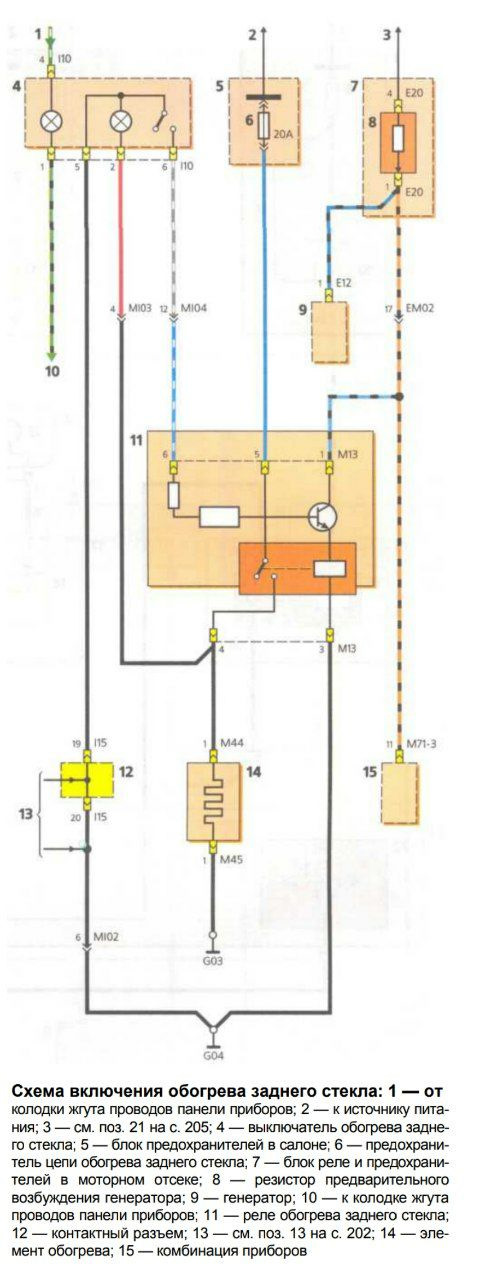

Электросхема обогрева, кнопка включения под номером 4, реле – 11
Как видно, от кнопки к реле приходит голубо-белый провод, который, по крайней мере в моем автомобиле, оказывается сине-оранжевым 🙂

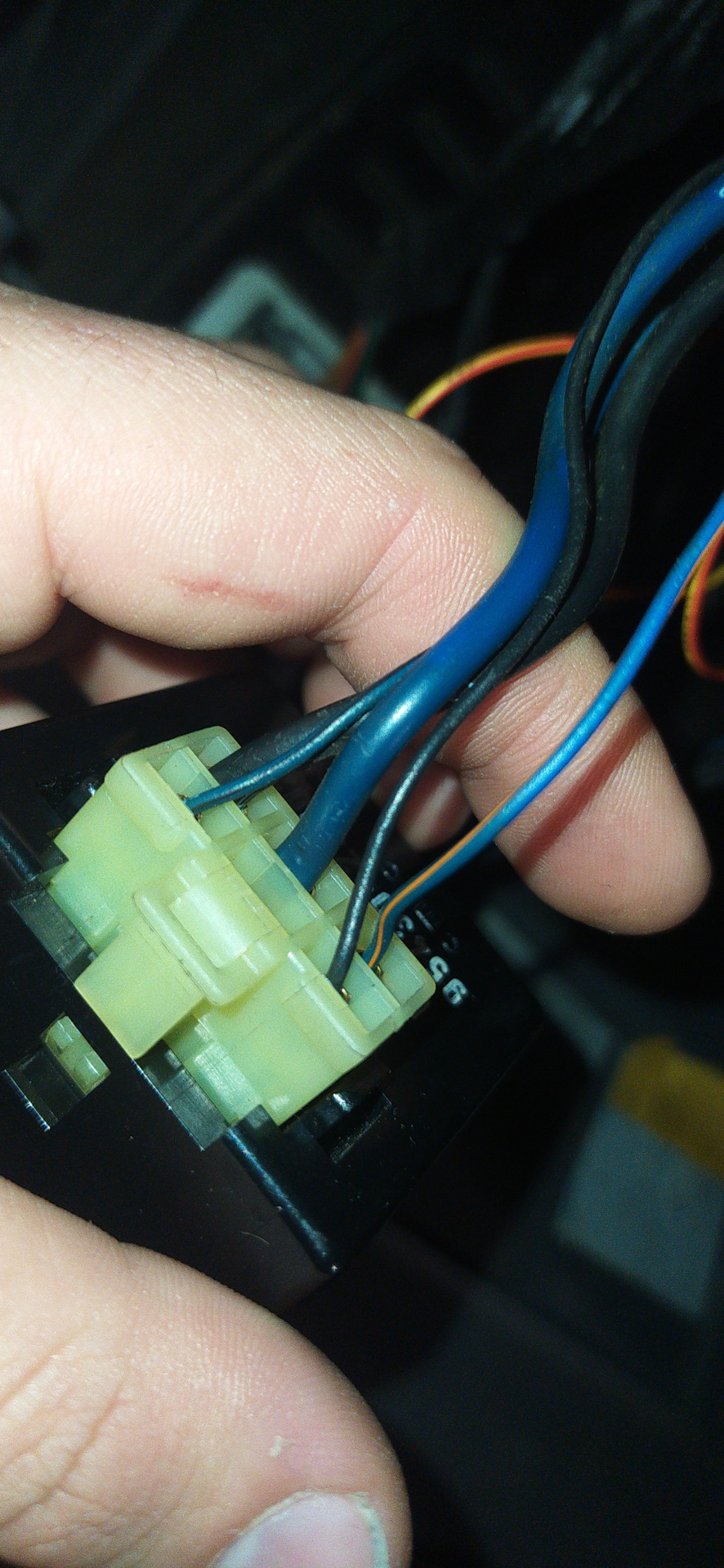

Интересующий нас провод у разъема реле обогрева
Подключаем к данному проводу наш желто-красный провод и переходим к программированию данного допканала.
Список всех возможных штатных функций приведен в инструкции по установке (ссылка №3 в конце записи), однако же я выбрал гибкое программирование – F-00.

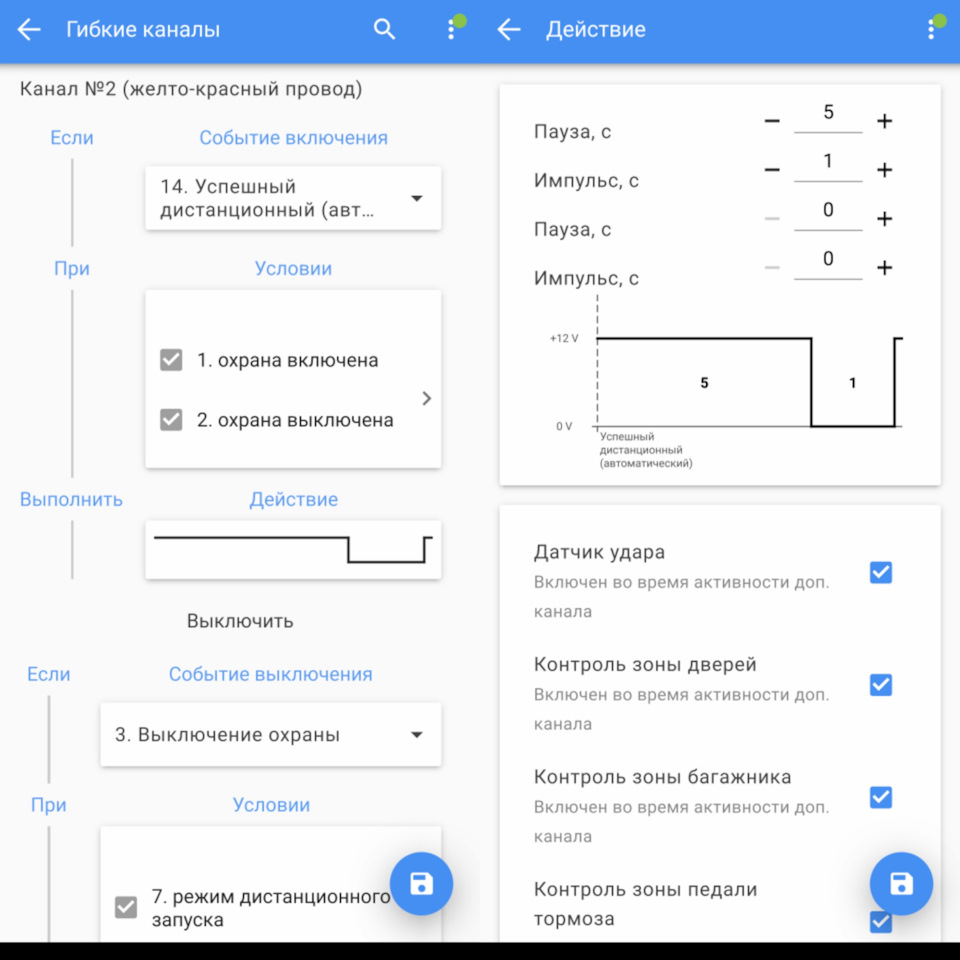

Гибкое программирование
Событие активации дополнительного канала я выбрал под номером 14 «Успешный дистанционный (автоматический) запуск (доп. канал активируется, когда центральный блок «увидит» работающий. двигатель)», так как я хотел, что бы при автозапуске через некоторое время автоматически включался обогрев и к моему выходу стекло и зеркала отогреются.
С помощью брелка входим в программирование дополнительного канала и указываем следующие параметры:
1) Перейдем к программированию канала, начнем с задержки первого импульса:
10 05
2) Зададим длительность первого импульса в 1 сек., который подаст сигнал, имитирующий нажатие кнопки обогрева:
20 01
3) Так как второй импульс будет уже отключать работу реле, то его длительность, как и задержка перед вторым импульсом должны быть равны 0 сек.:
30 00
4) Второй импульс должен быть 0 сек.:
40 00
5) Программирование события включения (мой вариант – 14):
ЗП 14
6) Программирование условий:
У0 12
7) Программирование событий отключения (можем отключить допканал при выключении охраны):
ОС 03
8) Программирование условий отключения (при дистанционном запуске):
У0 07
9) Программирование контроля датчика удара (включено):
dУ ОП
10) Программирование контроля зоны дверей (включено):
db ОП
11) Программирование контроля зоны багажника (включено):
dГ ОП
12) Программирование контроля зоны педали тормоза (включено):
dР ОП
Если же Вам необходимо, например, чтобы:
а) обогрев включался только по нажатию комбинации с брелка, то в событии включения необходимо выбрать 32 (кнопка 3 длительно + кнопка 1 коротко);
б) обогрев включался через 5 секунд (как в моем примере) после любого запуска двигателя, то событие будет 13.
Важно!: при изменении события не забывайте изменять и условия, их полный список содержится в инструкции по установке!
Сохраняемся и выходим из программирования, можно проверять работу данной функции!
Запись от 29 октября, в дальнейшем буду её обновлять и дополнять, в планах реализация доводчика стекол, с использованием стороннего блока доводчика, но с помощью штатных реле в штатных местах без использования всякого рода перемычек для постоянной работы ЭСП, кондиционер с автозапуска, моргание фарами с брелка и многое другое…
Блок полезных ссылок:
— База знаний Старлайн
— Форум производителя по А63, А63v2, А93, А93v2 — тут можно задать вопросы по работе комплекса
— База знаний Старлайн: А93v2 — прошивки, актуальные таблицы программирования и инструкции
Дополнительные каналы Старлайн: что это такое и нужны ли они Вам?
Дополнительные каналы на Старлайн а93 – это программируемые параметры системы, позволяющие задействовать вспомогательное оборудование или функционал сигнализации. Их применение расширяет полезное действие охранного комплекса и повышает уровень комфорта автовладельца. Доп. каналы также называют Flex или гибкими, из-за большого числа вариантов их программирования.
Рассмотрим тему поподробнее!
Что это такое?
Что же это такое, дополнительные каналы сигнализации Starline? Попробуем объяснить метафорически.
Представьте, у вас есть часы. Они показывают время, могут соединяться со смартфоном и оповещать о некоторых событиях, а также фиксируют ваши жизненные показатели (пульс, дыхание, количество шагов и т.д.). А еще у них есть опция, действие которой не задано. Пользователь сам может выбрать, какую программу туда подключить. Например, аудиотреки в смартфоне перелистывать, калькулятор, таймер, напоминалка и т.д.
Вот такая «чистая», «незанятая» опция в часах – это и есть дополнительный или гибкий канал в Старлайн. Их применение дает возможность отрегулировать работу, например, электрических стеклоподъемников, зеркал (автоматическое складывание), автомобильной оптики, вспомогательных блокираторов и т.д. Вариантов очень много, от включения видеорегистратора при срабатывании датчика удара до управления положением водительского кресла.
Включение дополнительных режимов, как правило, «завязывают» на срабатывание постановки авто на охрану, сигнала тревоги или автозапуска двигателя.
Логика работы дополнительного канала, как и ее суть, определяется автовладельцем по своему усмотрению. Многие вообще не пользуются этой возможностью, не желая вникать в сложные инструкции. Там и в самом деле, нелегко. Вы должны обладать, хотя бы минимальным запасом знаний в автомобильной электронике, а также уметь читать схемы подключения и правильной разводки проводов. Если ничего в этом не понимаете, лучше туда не лезьте, рискуете напрочь спалить всю цепь питания.
Как запрограммировать?
- После того, как настроите flex режим, обязательно проверьте связку с помощью контрольного оборудования, например, мультиметра;
- Некорректная настройка может вывести из строя штатное оборудование в машине;
- Точный алгоритм программирования дополнительного режима ищите в своем техническом руководстве. В публикации мы рассматриваем опцию на примере модели Старлайн а93.
Итак, как программируют дополнительные каналы сигнализации Starline? Понадобится брелок и доступ к сервисной кнопке Valet. По умолчанию, физическое подключение в общую цепь уже выполнено (провода протянуты и подключены по схеме в инструкции к сигналке).
- Пять раз кратко нажмите сервисную кнопку, затем включите зажигание;
- После входа в главное меню программирования, путем перещелкивания, выберите дополнительный канал, например, CH-1 (всего их в Старлайн а93 пять).
- Раздастся звуковой сигнал;
- Готово, вы окажетесь в меню программирования Flex опции. Далее вам нужно будет задать временные интервалы на срабатывание опции, на интервалы между импульсами, события и условия включения и т.д. Всего – 11 параметров, которые следует выставить поочередно. Если какие-то условия вам не нужны, выбирайте «000».
Поэтапные шаги программирования сложно объяснить «на пальцах». Рекомендуем открыть техническое руководство своей сигнализации Старлайн и изучить предложенные примеры программирования. Вам останется по шаблону настроить свой гибкий канал.
В каких сигнализациях Старлайн есть дополнительные каналы?
Опция Flex, сравнительно, новая, поэтому она присутствует далеко не у всех моделей Старлайн. Вот перечень тех, где она точно есть:
- А 93;
- Е 93;
- Е 96;
- А 96;
- А93 ECO.
Подытожим. Дополнительные каналы на Старлайн – это возможность расширить сервисные и защитные функции сигналки. У каждого канала существует свой вариант программирования, от типичных (открыть багажник, сложить зеркала при выключении мотора) до уникальных (запуск печки по таймеру или по показаниям датчика температуры, дистанционный обогрев лобового стекла или сидений, отодвигание сиденья и др.).
Настройку лучше доверить профессиональным установщикам. Детальные инструкции для каждой конкретной сигнализации Старлайн смотрите в ее инструкции по применению, в разделе «Программирование доп.каналов» и «Примеры».
