Как установить топливный насос на двигатель

Установка ТНВД и выставление впрыска.

В общем, не трогал бы я этот ТНФД еще 100 лет, но от старости потекли пробки в блоке. Писал об этом в бортжурнале. Причем, что забавно, потекли все примерно с разницей в год. Ладно бы еще со стороны коллекторов, но по закону подлости прорвали за ТНВД и за коробкой. Конечно, очень уж я не хотел связываться с этим зверем. Эту операцию я проделывал впервые. Вдобавок, у меня еще не было на блоке крючка по которому градусы ловить надо.

Мой блок

Вышел из ситуации так: снял клапанную крышку и выставил по меткам распредвал. Да, знаю, что метод на глазок, особенно если цепь сильно растянута, но искать по разборкам этот указатель или ждать доставку времени не было. В интернете нарыл номер этой детали кому интересно A1210320215(называется "стрелка" или "pointer").

Вот он — зараза)

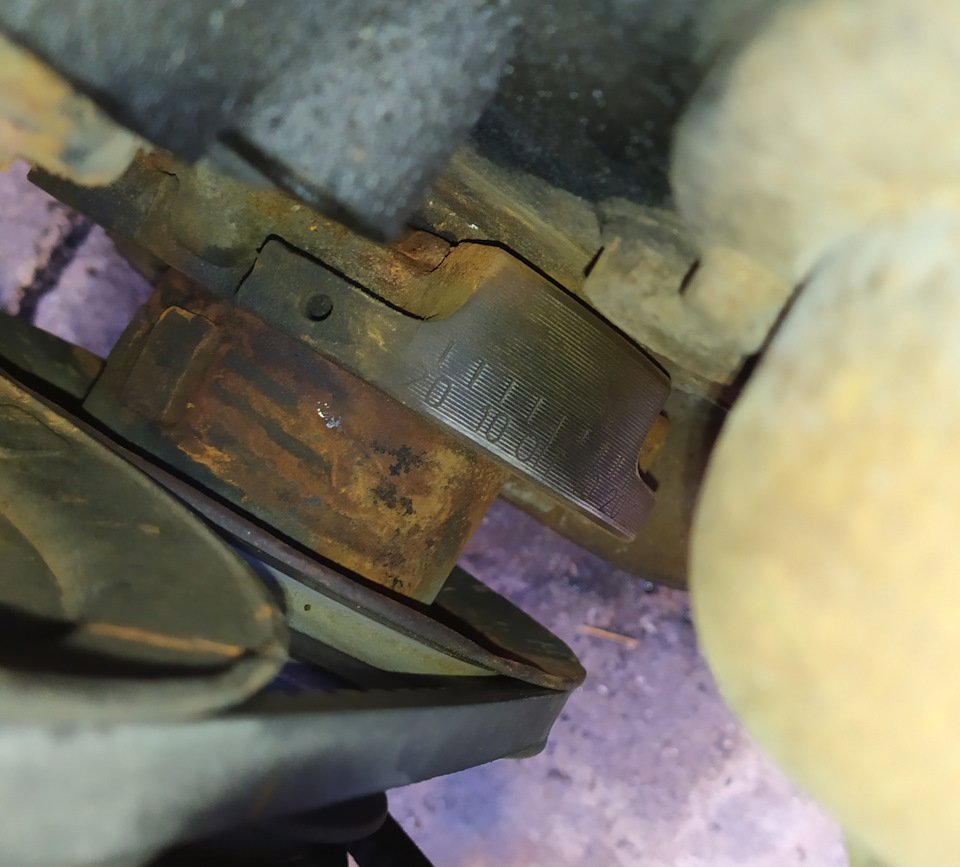

Потом на вакуумник намотал проволоку и свободный конец выставил на 0 градусов на шкиве коленвала. Далее началось самое интересное. В интернете пересмотрел кучу видосов и прочитал кучу всего, но в итоге остановился на двух людях: Юрий Рогоцкий и Евгений Травников(Теория ДВС). Думаю, что все кто являлись или являются владельцами старых мерсов знают этих хороших людей. Отдельное им спасибо!)
Когда снимал ТНВД, выкрутил заглушку и вкрутил туда колесный болт в надежде, что потом так же поставлю и всё будет гуд. ВАЖНО — НЕ ЗАБЫВАЕМ выкручивать колесный болт, когда надо вращать коленвал. Каких-то специальных самодельных фиксаторов у меня не было. И вот заменил я все пробки и давай ставить насос обратно. Скорее всего главную ошибку здесь я допустил, когда не обратил внимание на то, что трубки своими центрами чуть-чуть до форсунок не дотягиваются(по паре миллиметров), а я их взял и дотянул. Когда ставил, 100 пудов на 1-2 зуба промахнулся. Ну, тут уж как говорится "И опыт, сын ошибок трудных…" Поставить то поставил, прикрутил, прокачал солярку и давай заводить. Еще и не в мою пользу аккумулятору уже почти 6 лет было и на улице не сказать, что тепло. Два раза я высаживал аккумулятор в надежде, что заведется, но машина только изредка 1-2 раза чуть подхватит и все, дальше всё в холостую. Ну, сгорел сарай, гори и хата. Решил снова снимать и выставлять впрыск с нуля.
Выставлял по подъему солярки, так как для того, чтобы открутить клапан и выставить впрыск по капле надо было искать и покупать специальную головку на 32 зуба + еще надо менять резиновое колечко на клапане(старое ставить не хотел). А так обошелся только новой прокладкой для самого насоса.

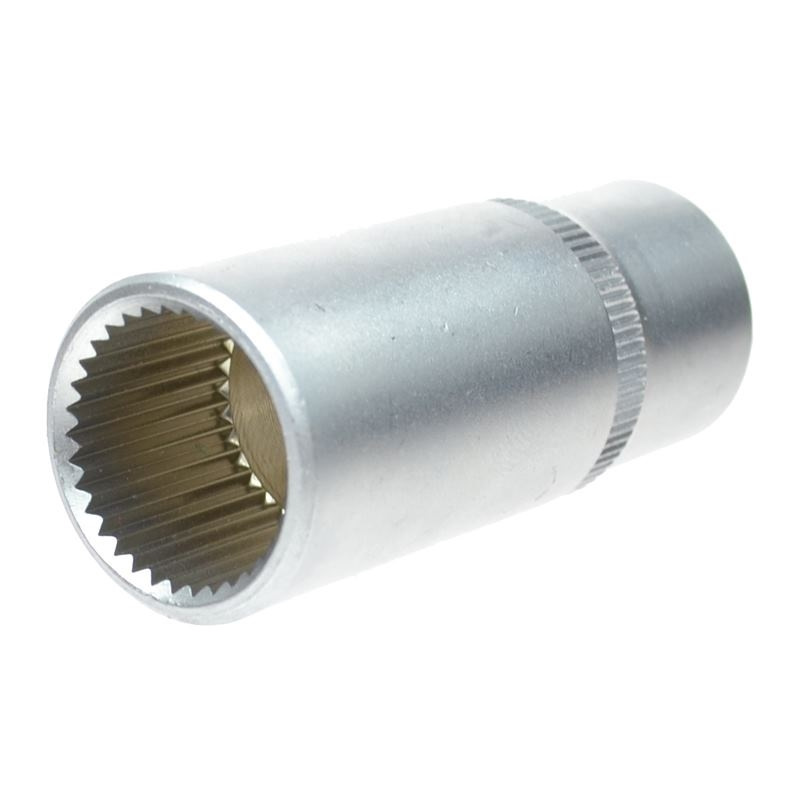

Головка с 32 гранями.

Чтоб не соврать, пока не получилось как надо, я снял/установил насос раз 8 точно, если не больше. Через это должен пройти каждый обладатель старого дизеля) Подводных камней вроде не так много, но каждый раз сними да установи заново.
В общем как бы я делал это всё во второй раз
1) Совмещаем метки на насосе.

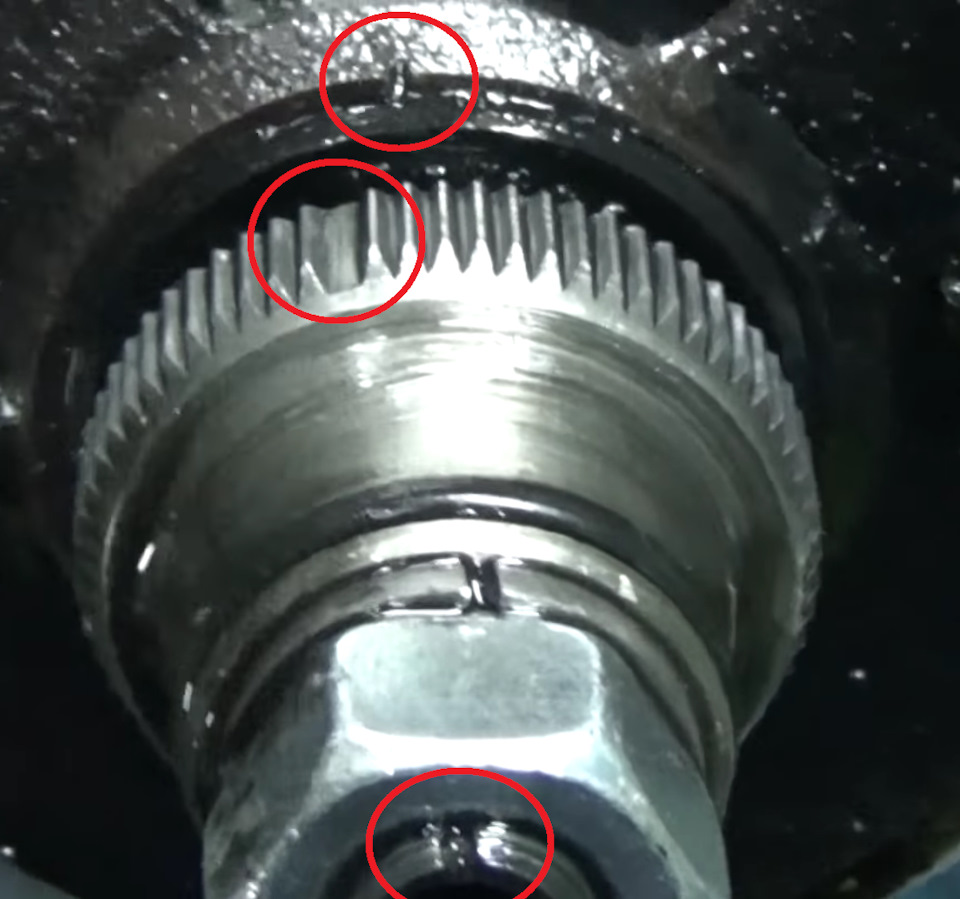

Я просто совместил пропущенный зуб с ближней меткой. Дальняя я так понял для мазохистов, которые решили разобрать насос полностью. Если до вас этого никто не делал, то эта метка будет совпадать с меткой на корпусе.

Муфту, которая на вал насоса надевается, как мне сказали, без разницы какой стороной устанавливать. Еще надо зафиксировать тягу на насосе в режиме "полный газ" для более выраженного подъема солярки.
2) Выставляем 25-26 градусов на коленвале.
3) Вставляем насос в самое дальнее положение от двигателя, фиксируем и крутим ключом коленвал. Не забываем ВЫКРУТИТЬ колесный болт перед этим. В таком положении насоса впрыск будет позже, чем надо, но так как насос установлен в самом дальнем положении от двигателя, то поворачивая насос к двигателю как раз получится поймать нужный момент приблизительно на середине регулировки.
У меня так и получилось, что после всех регулировок насос на 25-26 градусах встал ровно по центру регулировочных болтов. После этого можно считать, что основной этап пройден.
Хочу обозначить некоторые подводные камни с которыми я столкнулся:
1) Старайтесь выставлять впрыск так, чтоб в выставленном моменте насос стоял к мотору не ближе центра регулировочных болтов. В противном случае будет очень сложно закрутить третью гайку, которая находится между мотором и насосом и в дальнейшем для возможности подрегулировать впрыск в ту или иную сторону, чтоб был запас.
2) С открученными трубками подачи топлива из бака в насос, оно в насосе заканчивается примерно на 5 съеме/установке, если делать по несколько проверок за установку >_<

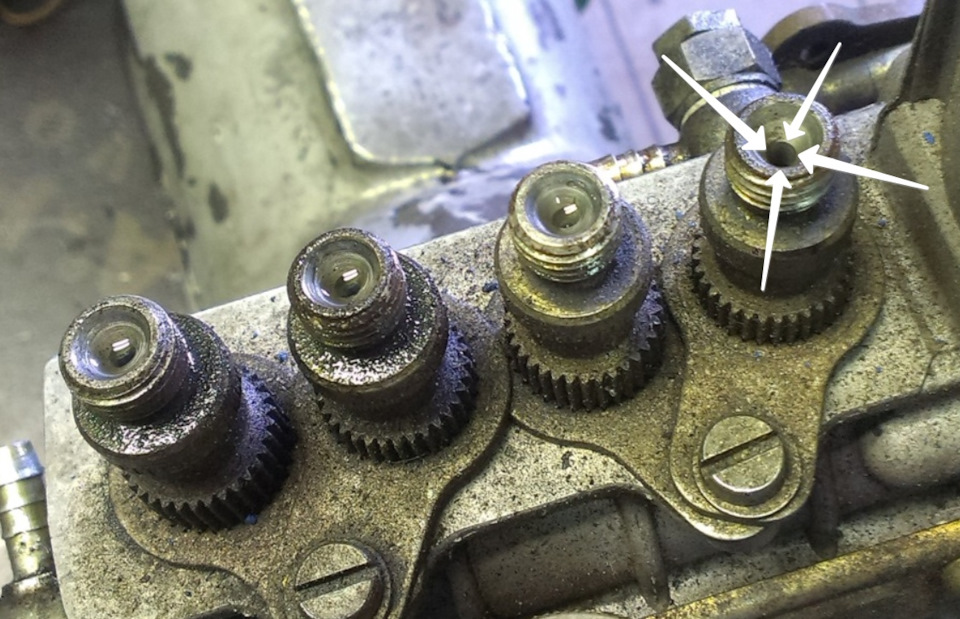

3) Для большей точности и заметности смотрите подъем солярки в узкой части клапана.

Подъем, конечно, смотрится по первому цилиндру, просто на фотке этот был наиболее демонстративным)

Не поленитесь и промокните лишнюю солярку чистой тряпочкой.
Прикручиваем шланги, трубки высокого давления и наполняем систему ручным насосом. Далее прикручиваем трубки высокого давления к насосу, а к форсункам прикручиваем но не затягиваем, чтоб прогнать воздух. Ещё приятным бонусом оказалось то, что в этот раз трубки тоже недотягивались по паре миллиметров до соосности с форсунками, но уже с другой стороны т.е. в теории это значило, что я сделал так, как было до снятия насоса. Короче, дальше зовем брата, сестру, маму, папу или любого другого человека, сажаем его за руль и начинаем игру "Давай, давай, давай, давай…СТОП!". Может быть моим аккумулятором и получилось бы завести рано или поздно, но я решил его лишний раз не мучить т.к. после прогонки воздуха чувствовалось, что он уже подсел, да и темно уже было. Закрутил я форсунки, отнес его на зарядку и договорился с родственником из сервиса на следующий день, чтоб он подъехал и дал бустер прикурить.
Следующим утром бустер уже заряжал конденсаторы от моего свежезаряженного ночью аккума. Подкачал солярки, ключ на старт, жду свечи — кручу. Стартер от такого заряда рад был бы и на орбиту вылететь) Секунд 10 покрутил и в конце двигатель начал бодро подхватывать. Вторая попытка и ура — успех! Он завелся. Немного судорожно подергался пока выгонял остатки воздуха и заработал ровно. К слову, он у меня на тот момент после замены пробок в блоке еще без выпускного коллектора был, только впуск накинул, чтоб фильтр поставить. Так что шума и дыма было как при запуске ракеты)))) Дал поработать ему около минуты и заглушил. Прикрутил следом коллектор, глушитель и завел снова(завелся без проблем))). Правда, поначалу работа его мне показалась довольно жесткой…стучащей, если можно так сказать. Причем слышно было, что форсунки стучат. Еще первые минут 5-10 после запуска пыхал белым дымом, но я думаю, что это испарялся конденсат из коллектора и глушителя и + воздух из системы выходил. Как прогрелся вроде зазвучал как раньше и выхлоп стал чистым. После всего этого при запусках он все равно первые секунд 10-15 также жестко работал. Дело было в подтекании солярки из под штуцера одной форсунки и в рассохшемся коротком шланге, который идет от бака к фильтру грубой очистки. Течи устранил, подсос воздуха пропал и теперь все ок.

Напоследок хотел бы отметить, что так получилось именно на моем двигателе, с его степенью износа цепи, насоса, да и в целом всего двигателя. То, как делал я, понятное дело — не панацея. В таком возрасте у каждого из таких моторов есть свои особенности, которые надо учитывать. Я лишь поделился своим опытом) Дело было еще в конце осени 2019. Руки только сейчас дошли до публикации. Фотки делать забывал из-за увлекательности процесса ахах, так что нашел в интернете для наглядности. А, еще видос есть. Жду отзывов от мастеров с музыкальным слухом 😀

Как правильно установить тнвд на двигателе: пошаговая инструкция

Топливная насосная система является одной из ключевых частей двигателя. Для ее нормальной работы необходимо правильно установить топливный насос высокого давления (ТНВД). Неправильная установка ТНВД может привести к низкой эффективности работы двигателя и его поломке. В этой подробной инструкции мы рассмотрим, как правильно установить ТНВД на двигателе шаг за шагом.

Перед установкой ТНВД необходимо убедиться, что все необходимые инструменты и запчасти находятся под рукой. Также важно иметь точное представление о том, каким образом установка будет проходить, чтобы избежать допущения ошибок.

Первым шагом необходимо очистить поверхность двигателя, на которую будет установлен ТНВД. После этого следует проверить состояние всех уплотнительных прокладок и заменить их при необходимости. Затем следует установить ТНВД на место, аккуратно выровнять и закрепить его с помощью крепежных болтов.

Очень важно не допустить перекоса или неправильной установки ТНВД, поэтому этот процесс следует проводить с особой осторожностью. В конце установки необходимо проверить отсутствие люфта и убедиться, что все соединения и прокладки надежно закреплены.

Как установить ТНВД на двигателе: подробная инструкция

Перед началом работы:

1. Подготовьте все необходимые инструменты и комплектующие:

— Замки и прокладки для фиксации ТНВД;

Проверка и подготовка ТНВД

Перед установкой ТНВД следует провести проверку и подготовительные работы. Это поможет обеспечить правильное функционирование и длительный срок службы ТНВД.

Вот несколько шагов, которые следует выполнить до установки ТНВД на двигатель:

1. Проверка видимых повреждений: Осмотрите внешний вид ТНВД и проверьте наличие любых видимых повреждений, таких как трещины или поврежденные соединения. Если обнаружены повреждения, ТНВД должен быть заменен.
2. Проверка износа: Проверьте состояние двигательной установки и убедитесь, что все детали находятся в хорошем состоянии. Обратите внимание на предыдущие поломки или износ, так как это может потребовать дополнительных ремонтных работ.
3. Подготовка поверхности: Очистите поверхность, на которую будет установлен ТНВД, от пыли, грязи и масла. Поверхность должна быть сухой и чистой перед установкой.
4. Измерение зазора: Проверьте зазор между ТНВД и прокладкой. Зазор должен быть правильным, чтобы обеспечить надежное соединение. Если зазор неправильный, используйте подходящую прокладку, чтобы исправить эту проблему.
5. Смазка: Нанесите тонкий слой смазки на поверхности прокладки ТНВД. Это поможет предотвратить повреждение и обеспечит более легкую установку.

Проверка и подготовка ТНВД важны для правильной установки и работы двигателя. Следуйте этим шагам, чтобы убедиться, что ТНВД установлен корректно и готов к использованию.

Снятие и очистка старого ТНВД

Перед установкой нового ТНВД необходимо снять и очистить старый, что позволит избежать проблем и обеспечить более надежную работу двигателя. Для этого следуйте инструкциям:

1. Отключите зажигание и снимите аккумуляторную батарею.
2. Отсоедините топливные шланги от ТНВД с помощью специальных инструментов.
3. Отверните крепления, удерживающие ТНВД на двигателе, с помощью подходящего инструмента.
4. Аккуратно снимите старый ТНВД с двигателя, убедившись, что он полностью отсоединен от всех шлангов и проводов.
5. Проверьте старый ТНВД на наличие повреждений или износа. Если обнаружены серьезные проблемы, рекомендуется заменить его полностью.
6. Очистите поверхность двигателя от остатков топлива и других загрязнений с помощью мягкой тряпки и специального очистителя.
7. Очистите новый ТНВД от защитного покрытия, используя рекомендуемые средства.

После проведения данных процедур внимательно осмотрите ТНВД и двигатель перед установкой нового ТНВД. При обнаружении каких-либо проблем или повреждений рекомендуется обратиться к специалисту для дополнительного ремонта или замены неисправных деталей. Правильное снятие и очистка старого ТНВД являются важными шагами в процессе обслуживания и замены данного узла.

Установка нового ТНВД

1. Перед началом работ убедитесь, что двигатель остановлен и охлажден.
2. Отсоедините клемму отрицательного полюса аккумуляторной батареи.
3. Очистите поверхность двигателя от грязи и масла с помощью специального растворителя.
4. Снимите крышку впускного коллектора, а затем отсоедините топливные трубки от ТНВД.
5. Откройте доступ к ТНВД, снимите фиксирующие винты и аккуратно извлеките старый насос.
6. Очистите место установки нового ТНВД от остатков уплотнителя и масла.
7. Установите новый ТНВД на место и затяните фиксирующие винты согласно рекомендациям производителя.
8. Подсоедините топливные трубки к новому ТНВД и правильно закрепите их.
9. Установите обратно крышку впускного коллектора.
10. Проверьте уровень топлива и добавьте его при необходимости.
11. Подсоедините клемму отрицательного полюса аккумуляторной батареи.
12. Запустите двигатель автомобиля и убедитесь, что новый ТНВД функционирует правильно.
13. Проверьте, нет ли утечек топлива и исправьте их при необходимости.

Установка нового ТНВД на двигателе требует аккуратности и точного следования указанной инструкции. В случае возникновения сложностей или отсутствия опыта, рекомендуется обратиться к профессиональным автослесарям или сервисному центру для выполнения этой операции.

Порядок установки насоса на двигатель

1. Установить фиксатор маховика в нижнее положение длинным концом вниз.

2. Повернуть коленчатый вал ломиком за отверстие на маховике (через люк в нижней части картера сцепления) до положения, соответствующего началу впрыска топлива в первом цилиндре (фиксатор войдет в паз маховика). при этом метка на заднем фланце ведущей полумуфты должна находиться вверху (такт сжатия).

3. Вращая за привод насоса, совместить метки (углубления) на корпусе насоса и муфте опережения впрыска (начало подачи топлива в восьмой секции насоса, подающей топливо в первый цилиндр).

4. Установить насос на двигатель, затянуть болты его крепления.

5. Не нарушая взаимного расположения меток, установить и затянуть верхний болт ведомой полумуфты.

6. Установить фиксатор маховика в верхнее положение (длинным концом вверх) и повернуть коленчатый вал на 1 оборот, установить и затянуть второй болт крепления ведомой полумуфты (около насоса)

7. Затянуть стяжной болт переднего (ведомого) фланца полумуфты, установить на место крышку картера сцепления, присоединить трубопроводы высокого давления к форсункам, установить маслоподводящие и отводящие трубки, трубопроводы низкого давления и другое вспомогательное оборудование.

8. Сделать контроль правильности установки угла опережения впрыска. Установить фиксаторы маховика в нижнее положение и повернуть коленчатый вал по ходу вращения (против часовой стрелки, если смотреть со стороны маховика) до тех пор, пока фиксатор не войдет в паз маховика (положение поршня первого цилиндра на такте сжатия за 20° до ВМТ). Если в этот момент метки (углубления) на корпусе топливного насоса и автоматической муфты совместились, то угол опережения впрыска установлен правильно. В таком случае фиксатор маховика переводят в верхнее положение.

9. Если метки не совпали, то необходимо ослабить верхний болт ведомой полумуфты, затем, вращая коленчатый вал по ходу вращения, ослабить второй болт. Муфту повернуть до упора болтов в стенки пазов в обратном направлении (против часовой стрелки, если смотреть со стороны привода). Опустить фиксатор маховика в нижнее положение и поворачивать коленчатый вал по ходу вращения до входа фиксатора в паз маховика (фиксация). Медленно повернуть муфту в направлении вращения до совмещения меток. Закрепить верхний болт полумуфты, затем установить фиксатор в верхнее положение повернуть коленчатый вал и закрепить второй болт.

10. При помощи ручного топливоподкачивающего насоса удалить воздух из линии низкого давления.

11. Запустить двигатель и болтом 2 (рис. 2.4) отрегулировать минимальную частоту вращения, которая не должна превышать 600 мин –1 на холостом ходу.

Установка ТНВД на двигатель, устройство топливного насоса высокого давления

Одним из самых сложных и дорогостоящих элементов топливной системы современного автомобиля является топливный насос высокого давления (ТНВД). Он содержит плунжерную пару, распределяющую топливо по цилиндрам. Как и любой механизм, со временем ТНВД изнашивается и требует замены. Чтобы вернуть мотор в рабочее состояние, поставить новую деталь можно самостоятельно. Но необходимо выполнить операцию грамотно, иначе узел будет работать неправильно, что может привести к более серьезной поломке.

Устройство ТНВД и место его установки

В машине с дизельным мотором имеется два вида насосов — один в топливном баке, а второй крепится в передней части возле капота. Сейчас топливный насос встречается как в автомобилях с дизелем, так и во многих машинах с бензиновым двигателем. Он регулирует впрыск и увеличивает мощность мотора. Деталь состоит из двух частей, первая вставляется в блок и выполняет роль крепежного элемента. Промежуточный привод ТНВД крепится к шестерне двигателя при помощи болтов.

Внешний вид топливного насоса высокого давления

Устройство механизма зависит от производителя и модели автомобиля. Но основной составляющей механизма всегда является плунжерная пара, присоединенная к корпусу крепежными болтами. От нее отходят штуцеры магистралей высокого давления.

Устройство топливного насоса высокого давления

По центру расположена центральная пробка, сверху подсоединяется управляющий соленоид. В насосе с электронным управлением он регулирует количество топлива, попадающего в магистраль высокого давления. В дизельном двигателе количество попадающего топлива определяет мощность.

С обратной стороны находится крепежный фланец с отверстиями для болтов вытянутой формы. Прорези такой формы позволяют при установке регулировать положение насоса, поворачивая его округ своей оси. В центральной точке крепежного фланца расположен вал. Когда заводится двигатель, и начинает вращаться ремень ГРМ, движение передается на вал. Над фланцем закреплен штуцер подачи топлива, к которому подсоединена трубка для подачи горючего из топливного бака.

Корпус закрывается крышкой, которая крепится болтами. В верхней части находится штуцер обратки с трубкой, рядом с ним расположен датчик расположения вала ТНВД. Под крышкой установлен сам механизм датчика, чувствительная часть которого реагирует на прохождение зубчатого колеса.

На боковой части насоса находятся резисторы. Под ними крепится крышка автоматического регулятора, за перемещение которого отвечает актуатор. Рядом должна быть прикреплена табличка с указанием параметров насоса, эти данные необходимо знать при покупке нового ТНВД. На противоположной стороне насоса также видна крышка автоматического регулятора.

Если выкрутить из штуцерной пары штуцер топливной магистрали высокого давления, вместе с ним снимется нагнетательный клапан. После акта впрыска топлива в магистраль с последующим падением давления, клапан должен закрыть отверстие. Это позволяет сохранить нужный уровень давления в топливной магистрали. Если клапан не закрывается или перекрывает отверстие лишь частично, давление падает ниже нужного уровня.

При работе мотора и насоса вал плунжерной пары вращается, одновременно совершая возвратно-поступательное движение. Вал крутится со скоростью в два раза ниже скорости движения коленвала. Данная деталь крепится пластиной, под которой установлены пружины.

Подготовительные работы

Вначале необходимо снять старую деталь. Важно сбросить давление в системе, сняв предохранитель. Если предохранитель найти не удалось, лучше оставить машину, чтобы она постояла с заглушенным мотором.

После снятия старого ТНВД линейкой измеряют длину штока, на изношенной детали она всегда меньше нормы. Например, для автомобиля Ford нормальная длина составит около 22 мм. Желательно поставить новую запчасть, ее монтаж проще, и прослужит она дольше. При покупке б/у насоса нужно померить шток, не стоит брать его, если длина на 5-7 мм меньше стандартной. В таком случае насос будет работать некорректно.

Регулировка ТНВД перед установкой

Когда сработает первый плунжер, нужно подсоединить вилку к разъему с положительным зарядом. Дальше необходимо покрутить шестерню насоса, ее регулируют по метке в нейтральном положении первого плунжера или вытеснителя. При прокручивании гаечным ключом меняется положение плунжера. Его можно сместить вправо или влево, затем ключ упрется. Это означает, что вытеснитель находится в нижней точке.

Шестерню поворачивают так, чтобы возле отметки находилась ее часть без зуба. Слепой зуб должен находиться с левой стороны фланца. Если представить, что шестерня представляет собой циферблат часов, то отметка без зуба находится в положении 11 часов.

Как установить ТНВД на дизель

На машинах с дизелем сначала устанавливается промежуточный фланец с приводом. При этом часть с пазами ставят в регулировочный механизм насоса. Регулировочный болт будет находиться внутри паза.

Дальше нужно зажать фланец в нейтральном положении на три болта. То есть, болты нужно прикручивать по центру.

Насос промывают и ставят по меткам, меняя положение слепого зуба. Придется отрегулировать механизм, чтобы плунжер стоял в нейтральном положении.

Если индикатор отсутствует, двигатель нужно прокручивать вручную на 15 градусов до верхней мертвой точки на первом цилиндре. Два кулачка распредвала должны оказаться направлены вверх. Они будут немного не доходить до ВВТ, на шкиве будет 15 градусов до ОТ. То есть, первый поршень на первом цилиндре начинает сжатие, и в этом момент происходит впрыск. Если шкалы с градусами нет, придется повернуть коленвал на глаз и поставить метку.

Далее крепят три шпильки, на которых будет держаться насос.

К промежуточному приводу крепится через муфту вторая часть — сам насос.

К ТНВД подключают индикатор, нужно, чтобы при прокручивании двигателя на ОТ стрелка прибора пошла от отметки 0 — нижней точки плунжера до 0,90.

Проверить правильность измерений можно по меткам. Распредвал и коленвал окажутся в мертвой точке, а насос будет отрегулирован точно.

В конце к насосу подключают все трубки, подачу, обратку. Также необходимо прикрепить обводной и натяжной ролики, чтобы поставить по меткам ремень ГРМ.

Установка ТНВД на машину с бензиновым двигателем

Перед монтажом шток с пружиной обрабатывают маслом, рекомендованным автоконцерном. В приведенной инструкции рассматривается установка на автомобиль Ford. На современных иномарках эта процедура не занимает более 5-10 минут.

ТНВД аккуратно ставят на посадочное гнездо. Деталь прикручивают, придерживая сверху и прижимая пружину. Прижимать необходимо, чтобы болты прикручивались равномерно, и деталь не перекашивалась.

К насосу подключают гофрированный шланг и пластиковый тройник белого цвета.

Далее прикручивают два болта, слишком сильно их перекручивать нельзя. Также важно следить, чтобы при проведении манипуляций не вытекал бензин в местах соединений. Для большинства моделей автомобилей подходит головка диаметром 10 мм с насадкой-удлинителем. Подсоединяют разъемы, вначале подключают вилку, зажимая ее с боков.

Затем устанавливают мягкий резиновый чехол, уменьшающий шумы при работе насоса. Прикручивают клемму аккумулятора. Когда все разъемы подсоединены, сверху одевают и прикручивают пластиковую защиту.

Далее на компьютере запускается программа проверки, для автомобилей Ford используется Forscan. Важно проверить со стороны низкого давления и в топливном коллекторе. То есть, производится диагностика обоих установленных насосов. Если при поверке программой состояния узлов авто загорается сигнал SERVICE/чек и прочие уведомления о неполадках, нужно сбросить ошибки.

Окно программы Forscan

После проверки программой можно завести мотор. При первом запуске двигатель работает также плохо, как и с изношенным ТНВД. Это связано с тем, что должен накачаться бензин, и образоваться нужное давление. При повторном включении мотор должен функционировать нормально. Затем в окне программы во вкладке «Приборы» нужно проверить давление в рампе и имеющееся в данный момент. Для этого после выбора нужных пунктов нажимают на кнопку «Play».

Видео

Несколько полезных видеороликов по данной теме:

Заключение

Установка ТНВД требует большей сноровки, чем замена резины или аккумулятора. Ремонт данного механизма не рекомендуется производить самостоятельно. Но поставить новую или отремонтированную старую запчасть можно без помощи специалистов. Сложность операции зависит от марки и года выпуска автомобиля, а также типа двигателя. Исключение составляют ситуации, когда узел сильно изношен, и металлическая стружка успела распределиться по всей системе. Тогда лучше обратиться в сервис и поменять узел целиком вместе с форсунками.
