Регулятор напряжения генератора ВАЗ 2109 – установка и ремонт

Модель автомобиля ВАЗ 2109 начала выпускаться еще в начале 90-х. В наше время данная модель существенно отличается от старых выпусков – она более комфортна и удобна в эксплуатации. Исправность авто зависит во многом от постоянной мощности тока – за это отвечает регулятор напряжения и реле.

Определяем неисправности электросистемы

Одним из главных преимуществ в новом ВАЗ 2109 является инжекторная подача топлива. Такой вид подачи топливной смеси существенно экономичнее, чем карбюраторный. Помимо расхода топлива, инжектор улучшает и характеристики автомобиля в движении. Чтобы инжектор работал исправно, правильно должен работать и компьютер или, как его называют автомобилисты, «мозги».

В свою очередь работа компьютера, а также всех электрических датчиков и устройств, напрямую зависит от постоянной мощности тока. Устройство, которое отвечает за подачу электропитания на приборы автомобиля, называется регулятор напряжения. Основным признаком неисправности этого элемента являются показания вольтметра на панели приборов.

Также, если во время движения автомобиля у вас заметно увеличился расход топлива, но при этом автомобиль стал тянуть хуже, то это один из основных признаков выхода из строя реле регулятора напряжения. Особенно хорошо данный вид поломки проявляется в темную пору. В это время задействованы габариты и другие электроприборы, которые значительно увеличивают потребление электропитания. Если его не хватает, то приборы и габариты очень тускло светят – пора менять реле!

Первая помощь автомобилю

Первым делом в таких случаях следует проверить клеммы аккумулятора, возможно, они плохо контактируют. Если во время движения идет слабый контакт на клеммах аккумулятора, то он не будет достаточно заряжаться, из-за этого могут возникнуть проблемы при дальнейшей эксплуатации автомобиля. Для устранения этой проблемы нужно смазать клеммы и перетянуть их.

Если в вашем автомобиле вышел из строя генератор, то нужно немедленно его отремонтировать. Чаще всего, выходит из строя регулятор напряжения. Выход из строя этого элемента генератора имеет довольно непредсказуемые последствия. Во время движения регулятор контролирует необходимое количество тока для автомобиля, при выходе его из строя напряжение в сети меняется и может быть как больше, так и меньше. Очень часто при большом напряжении перегорают предохранители.

Регулятор напряжения ВАЗ 2109 находится непосредственно в самом генераторе автомобиля. При выходе его из строя, чаще всего, ломается реле генератора. Оно состоит из нескольких элементов, таких как электромагнит, якорь и переключатель. Данные элементы взаимодействуют между собой при поступлении на них электрического тока.

Ремонтируем генератор – особенности ВАЗ

Для проверки питания автомобиля нужно сделать замеры на клеммах аккумулятора. Чтобы это сделать, нужно завести автомобиль и дать ему поработать несколько минут. После этого снимите показания тестером на клеммах. Далее включите все возможные приборы автомобиля, габариты, магнитофон, обогрев и повторите замеры. При правильно работающем генераторе напряжения, а также его регуляторе, среднее напряжение в сети должно быть 12–13 Вольт.

Самым нормальным в автомобиле ВАЗ 2109 считается напряжения в 14.1 Вольт. Если же ваши показания больше или меньше средне допустимых, тогда необходимо приступить к ремонту вашего генератора. Прежде всего, необходимо проверить массу на блоке генератора. Очень часто происходит, что она окисляется под воздействием влаги. Из-за этого она может пропускать недостаточное количества тока для автомобиля. Находится эта клемма на блоке генератора, её нужно зачистить и смазать.

Еще одна причина нехватки тока автомобиля – достаточно изношенный или ослабленный ремень генератора. При помощи ремня генератор приводится в действие под воздействием работы двигателя автомобиля. Если же ремень не достаточно натянут, то во время движения он будет проскальзывать. Таким образом, автомобильный генератор не будет выполнять нужное количество оборотов, соответственно, не будет поступать нужное количества тока.

Если генератор вырабатывает недостаточное напряжение, то аккумулятор не полностью заряжается, что значительно влияет на срок его эксплуатации. Для устранения проблемы нужно заменить ремень или подтянуть его. Очень важно не перетягивать его сильно, так как во время движения он будет значительно быстрее растягиваться или может вовсе лопнуть. Не стоит покупать ремни сомнительного производства – некачественный ремень очень быстро изнашивается, пересыхает и растягивается.

Чиним регулятор напряжения и реле

Снять регулятор напряжения в автомобиле ВАЗ 2109 не составит труда. Технические особенности этой модели автомобиля позволяют выполнить данную работу без снятия генератора. Из инструментов вам понадобятся лишь стандартные отвертки и гаечные ключи.

Для замены регулятора напряжения в автомобиле ВАЗ 2109 первым делом нужно приобрести новый элемент. В наше время это не составит никакого труда, потому как продается он в любом автомагазине. В последнее время в широкое распространение вошло использование и применение трехуровневых регуляторов. Однако автомобили ВАЗ до сих пор выпускают со стандартными регуляторами.

Поэтому замену и подключение трехуровневого регулятора напряжения лучше доверить опытному электрику, потому как данный процесс требует небольшой модернизации контактной группы генератора.

Главным отличием трехуровневого регулятора от стандартного является новое реле. Реле трехуровневого регулятора по своей работоспособности и качеству намного лучше, чем стандартное. Этот тип регулятора делает напряжение более стабильным и качественным и защищает всю электросистему автомобиля от значительных перепадов в сети. Перед выполнением всех видов работ по замене рекомендуется поставить аккумулятор на зарядку. После завершения – установить все в обратном порядке и сделать новые замеры тестером на клеммах аккумулятора.

Реле зарядки ваз 2109 инжектор где находится фото

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.
Пишите:

Тем кто занялся ремонтом автомобильного генератора не обойтись без процедуры проверки реле регулятора. Как проверить реле регулятор ВАЗ смотрите видео урок.

И так имеется реле регулятор 3613702 который устанавливается на Самары (ВАЗ 2108, 2109) и чтобы его проверить нужен источник питания напряжением около 16 В и лампочка, а также все данные будут сниматься мультиметром. Подавая напряжение следим за лампочкой (накалом) в районе 14 В она должна погаснуть если реле исправно.

Сегодня мы расскажем, как проверить реле регулятор напряжения генератора ВАЗ 2109. В начале 90 годов автоконцерн ВАЗ выпустил автомобиль модели 2109. Как в любом механизме, исправность автомобиля обеспечивает реле регулятор напряжения генератора ВАЗ 2109 как один из основных узлов электрической системы. От постоянной мощности тока зависит большая часть функций машины.

В «Жигули» 2109, как и во многих других автомобилях современных марок, для синхронизации работы оборудования и для его корректной работы используют бортовые компьютеры. Автомобилисты их называют «мозгом» машины. А для работы компьютера в электросети должна поддерживаться постоянная величина силы тока. Это невозможно в случае если выходит из строя регулятор напряжения ВАЗ.

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

• увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
• тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

• нужно взять вольтметр;
• завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
• включить ближний свет фар;
• провести замер напряжения на клеммах АКБ.

Нет зарядки аккумулятора ВАЗ 2108

что при отсутствии зарядки мало кто из владельцев осмеливается отправляться в дорогу, так как первая же остановка с заглушенным двигателем может стать последней.
Если в пути вы заметили, что горит лампочка аккумулятора ВАЗ 2108, то не надо сразу отчаиваться, так как если батарея была в полностью заряженном состоянии, то ее емкости вам должно хватить добраться до СТО или своего гаража. Все же стоит сначала попытаться устранить неисправность на месте. Для этого нужно проделать несложные операции.

Проверить наличие и целостность ремня генератора, а также если ремень на месте, проверьте его натяжение. Для этого нужно нажать на ремень пальцами руки и убедиться, что он не прослаблен. Нормально натянутый ремень должен прогнуться от нажатия пальцем на 10-15 мм, при необходимости выполните его натяжку. Для этого нужно ослабить крепление генератора к монтажной скобе, затем между блоком двигателя и генератором вставить жало мощной отвертки или монтажку , отвести генератор от мотора и затянуть гайку крепления.

Затем вновь проверить натяжение, добиваясь в итоге, указанного прогиба ремня.
Если и дальше горит лампочка аккумулятора ВАЗ 2108, то нужно проверить целостность предохранителя отвечающего за возбуждение пусковой обмотки. Если будет обнаружено, что предохранитель перегорел, то заменять его можно только с тем же номиналом или меньшим, так как при установке предохранителя рассчитанного на больший ток, может быть повреждено электрооборудование или возникнуть возгорание.

Когда при исправном предохранителе все же нет зарядки аккумулятора ВАЗ 2108, то нужно проверить целостность провода проложенного от «плюса» аккумулятора к генератору и надежность его подсоединения, а также проверить на предмет окисления контакта в соединении.

Если все эти действия не дали положительного результата, то вероятнее всего неисправность кроется в самом генераторе. Причин отказа генератора может быть несколько и здесь потребуется вмешательство автоэлектрика. Для того, чтобы добраться до сервиса на аккумуляторе, нужно отключить все потребители, не участвующие в работе мотора и не отвечающие за внешнюю сигнализацию.

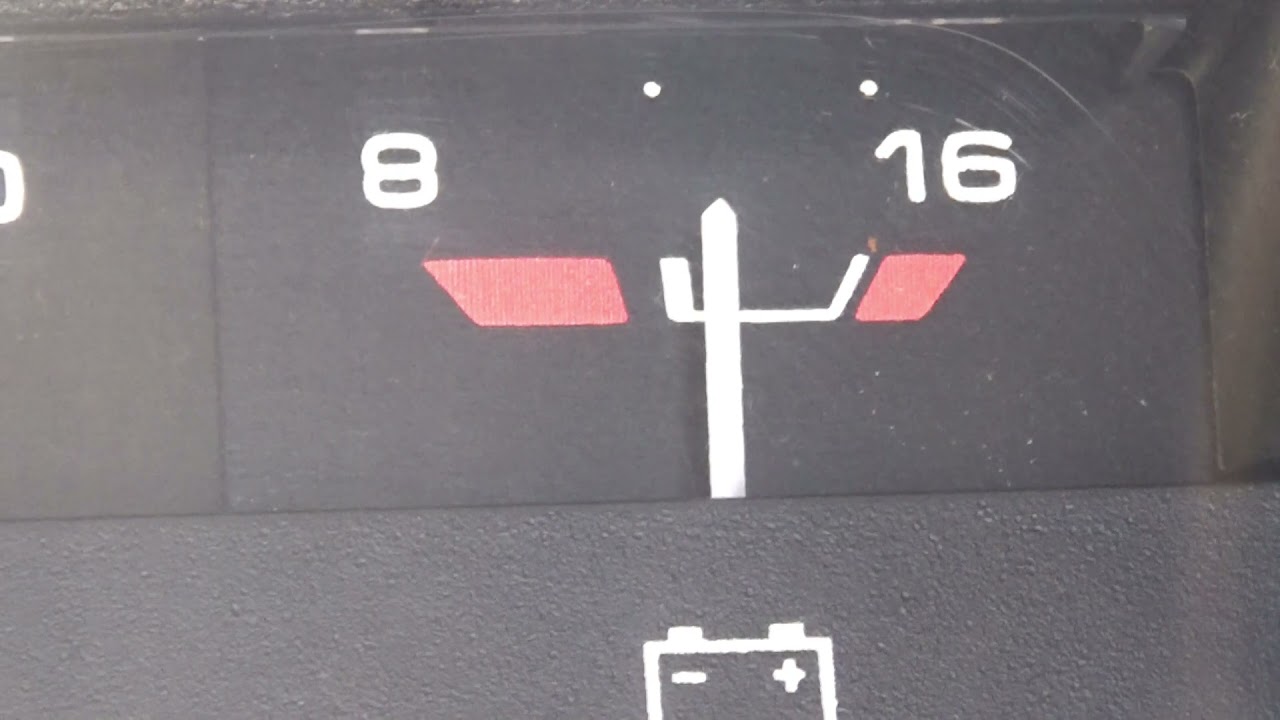

Если в машине владельца есть прибор с вольтметром постоянного тока, то единственное что еще можно проверить, это исправность реле-регулятора напряжения генератора. Для этого, не снимая его с генератора, нужно подключить концы вольтметра между клеммой «30» генератора и его массой и завести двигатель. Вольтметр при этом должен показать напряжение сети порядка 13.6 -14.6 В. Когда напряжение выдаваемое генератором не укладывается в эти значения, то реле – регулятор заменяют на исправный. Сняв щеточный узел с реле – регулятором можно также убедиться , что щетки целы, свободно передвигаются в щеткодержателях и их высота в пределах нормы.

Читайте так-же, другие обзоры

Горит лампочка аккумулятора ВАЗ 2109
О чем сигнализирует лампа аккумулятора на автомобиле ВАЗ 2109, и что нужно предпринять если она горит. …

ВАЗ 2110 нет зарядки аккумулятора
Сборник советов того, что нужно делать, если вдруг АКБ на ВАЗ 2110 не заряжается или быстро разряжается. …

Не крутит стартер ВАЗ 2111
Из обзора вы узнаете, что делать при классической проблеме, когда в автомобиле ВАЗ 2111 все исправно, а стартер отказывается работать. …

Назначение генератора и реле в нем

Электрогенератор в машине предназначен:

• Для получения электрической энергии, от которой осуществляется электропитание аккумулятора
• Когда нарушается нормальная работа автомобильного электрогенератора, батарея аккумуляторная начинает разряжаться, и проедете вы не долго после этого
• Бывает, когда аккумулятор мощный его хватает приехать домой, однако с утра машина уже не заводится
• Электрогенератор находится под капотом вашей машины и работает от ременной передачи
• Существует ряд причин поломки электрогенератора, среди которых выработка щеток, неисправность зарядного реле, поломка диодного моста и заклинивание подшипников, а так же разрыв в цепи одной из обмоток

Регулятор напряжения (реле — регулятор) служит:

• Для поддержания напряжения в бортовой сети машины в необходимых пределах при любых режимах работы, таких как изменение частоты вращения ротора электрогенератора, скачки электрической нагрузки, изменение температуры окружающей среды
• Вдобавок, он выполняет такие дополнительные функции как защита элементов генераторной установки от работы в аварийных режимах и от перегрузок, обеспечивает автоматическое включение в бортовую сеть машины силовую цепь электрогенератора либо обмотку возбуждения

Где Находится Реле Зарядки На Ваз 2109

Замена реле стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Реле для запуска стартера. некоторые подумают, что в данный момент мы говорим об электромагнитном реле, а о реальных. нет, у стартера есть два реле, одно из которых включается, а не второе, которое выдвигает бендикс. шестерня на шкиве коленчатого вала (2-е. это то же электромагнитное реле), когда первое готово (в основном из-за перегрузки или неисправной проводки), вы больше не можете запускать стартер, по этой причине машина не запускается, когда второе готово, будет немного другая ситовая станция, но тако-машина может не запуститься, щелчок не произойдет, когда ключ будет возвращен, но это все еще приемлемо увидеть, но если это реле переходит на сто процентов и даже не возвращает согните в обратном положении, в следующий раз, когда ключ повернут, стартер начнет вращать двигатель рядом с машиной, он не запустится так же, как досадно, он не будет звучать при повороте ключа, если двигатель находится в обратном положении, стартовый бар будет не возвращается (реле втягивающего устройства не работает) В течение очень короткого времени стартер становится недействительным.

Заметка! Чтобы сменить реле, которое отвечает только за запуск стартера, вам нужно запастись: только с одним ключом «8», не только градусом, вам просто не нужно ничего брать, а только другой гаечный ключ на всякий случай , если терминал минус сброс батареи!

Результат:

Где реле стартера? Он находится под капотом; он не прикреплен там к кузову автомобиля одной гайкой; на фото ниже реле помечено красной стрелкой и синим цветом в воздушной трубке, за которой реле не расположено.

READ Как Снять Радиатор Печки На Рав 4

Когда мне нужно заменить реле стартера? Есть люди, или они не знают электронную часть своего автомобиля, или они просто никогда не смотрят на это реле (они говорят, что оно никогда не сломается навсегда), я просто хотел сказать, что, когда многие люди видят, что их машина не работает Начните с ключа, они сразу попадают в стартер, сначала его удаляют, потом заменяют здесь детали, запоминают будущее, всегда начинают с чего-то маленького, что не просто доступно, не только позже, переходите к. чтобы найти вещи и посмотреть на них, чтобы не измениться, если прохождение yyavyt проблемы.

Реле ВАЗ 2109 3-х уровневое реле

Здесь работа трехуровневая реле

-регулятор после замены вместо промышленного (неисправен.

Как поменять регулятор напряжения (планшет) на ВАЗ 2115-09 и тд (часть 1)

ЗАДАЧИ НА ВЕБ-КАССЕ Я предлагаю вам исправить.

Заметка! Когда реле готово к запуску стартера, как мы уже говорили ранее, автомобиль не будет запускаться неправильно, когда ключ включает зажигание, то же самое происходит, когда аккумулятор разряжен, по этой причине, если вы подозреваете это или заряжаете его или измените его на последнюю конструкцию, для которой, если масло уже изношено, за исключением этой точности, та же самая ситуация (машина не запускается) может возникнуть через выключатель зажигания, говоря непосредственно через его контакт. Первая группа, но в автомобилях, где реле запускается на стартере, это происходит иногда, потому что реле по-прежнему разряжает контакты на замке зажигания и контакты горят меньше, но все же о том, как проверить блокировку группы контактов, следует прочитать название статьи, которая гласит: «Замена выключателя зажигания не является его контактной группой на ВАЗ!»

READ Как Почистить Печку На Ваз 2109

Как заменить реле стартера на ВАЗ 2108-ВАЗ 21099?

1. В этом видео Ниголь Порошин еще раз показывает и рассказывает, как установить зажигание на дороге, на примере АВТО ВАЗ 2109 Куда. Монтажный блок реле и предохранителей ВАЗ 2109, 2108, 21099. Расшифровка реле и предохранителей. Где находится реле в сборе и предохранители. Где предохранитель Бампер на ВАЗ 2109 Если вы внимательно прочитаете приведенный выше текст, вы сразу догадаетесь, как снять это реле, но все же зарядите его, найдите это реле в своем автомобиле (расположение показано на фото выше), вы увидите, что блок проводки после этого он не отключается, и когда масло удалено, оно не будет отведено в сторону, поднимите гаечный ключ, не откручивайте гайку крепления реле, не снимайте ее дальше, когда это сделано под дождем, как оно есть. вызывается в очень сырую погоду, иными словами, если вы спросите, ой, что вы боитесь короткого замыкания проводки (тогда проводка не сожжет все, что нужно заменить), то защитите себя, отсоединив провод от батареи отрицательного вывода для этой цели, если вы не знаете, как это сделать, изучите «эту статью», там в первом абзаце все сказано.

READ Какое Масло Заливать В Дэу Матиз

Заметка! Чтобы проверить это работает реле или нет (мы не рекомендуем брать новое реле бесплатно, всегда проверяйте все), используйте 2 разных способа, во-первых, вам нужно снять крышку с монтажного блока и не снимать реле оттуда точно такой же маркировки у вас есть реле для запуска стартера, после извлечения этих двух реле не пытайтесь запустить автомобиль, если он не запускается, это означает, что не само реле должно найти проблему ни в режиме стартера, ни в режиме зажигания, Второй способ заключается в нахождении проволочной перемычки (обозначенной синей стрелкой; это также естественно при использовании проволоки). Вы делаете выводы не для блоков проводов, а непосредственно для контакта «30», а не для «87» (это нижний, а не верхний контакт блока. Посмотрите на реле здесь, они обозначены по-разному для ясности Посмотрите на фотографии, они отмечены красной стрелкой, хотя блок полностью отличается от другого автомобиля, но, поскольку масло на самом деле такое же, вы можете сказать, где находятся два контакта), если машина запускается немедленно ( Помните перемычку, когда старт будет) тогда все дело в реле, если нет. затем посмотрите дальше (когда вы делаете 2-й способ, не забудьте повернуть ключ зажигания до точки, где наши клиенты должны включить устройства)!

Дополнительное видео: Для получения дополнительной информации о тестировании реле на классическом примере, смотрите видео ниже:

Проверка генератора

Необходимо проверить авто генератор на ваз 2109, чтобы выяснить причину неисправности:

• Если присутствуют посторонние шумы в его работе – скорее всего, износились подшипники вала электрогенератора
• Пониженное напряжение на «выходе» электрогенератора – означает износ щеток(см.Ваз 2109: замена щеток генератора своими силами) либо слабое натяжение приводного ремня
• Повышение либо понижение напряжения на «выходе» могут быть последствиями неисправности диодного моста электрогенератора

Чтобы выполнить первичную диагностику неисправностей – вам достаточно выполнить такие несложные процедуры:

• Проверяем, с помощью вольтметра, напряжение на аккумуляторных клеммах. Когда мотор запущен и электрогенератор исправен, напряжение на клеммах батареи должно колебаться от 13,8 вольт до 14,5 вольт
• Включаем двигатель и прислоняем ладонь к корпусу электрогенератора, чтобы выявить вибрацию. Когда увеличен износ подшипников, вибрация, которая передается на корпус электрогенератора, будет легко ощутима, а перепутать ее с другой посторонней вибрацией просто невозможно
• Проверяем натяжение ремня электрогенератора: при остановленном моторе надавите на ремень пальцем – прогиб под воздействием пальца не должен составлять более 1 — 1,5сантиметра

Прежде чем снимать сам электрогенератор, во избежание лишней и ненужной работы, снимите сначала своими руками реле, расположенное на корпусе электрогенератора и проверьте состояние щеток и самого реле в частности:

Регулятор напряжения генератора ВАЗ 2109 – установка и ремонт

Модель автомобиля ВАЗ 2109 начала выпускаться еще в начале 90-х. В наше время данная модель существенно отличается от старых выпусков – она более комфортна и удобна в эксплуатации. Исправность авто зависит во многом от постоянной мощности тока – за это отвечает регулятор напряжения и реле.

Принцип работы генератора

Состоит генератор ВАЗ-2109 из якоря, двух крышек, статора, шкива с вентилятором. Это основные элементы корпуса. На статоре и роторе имеются обмотки. Первая состоит из трех частей, так как необходимо получить на выходе трехфазное напряжение. Причина для этого одна – такая схема позволяет избавиться от пульсаций, следовательно, эффективность устройства оказывается выше. Но это накладывает и некоторые требования, о которых будет рассказано ниже.

Принцип работы основан на том, что внутри статорной обмотки происходит движение ротора. На нем имеется катушка, которая питается от бортовой сети автомобиля. Следовательно, вокруг ротора образуется постоянное магнитное поле, которое еще и движется. А это главные условия для работы генераторной установки. Единственное, что следует обеспечивать для нормального функционирования – это стабилизацию напряжения на обмотке ротора генератора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключен к бортовой сети по нижеприведенной схеме.

Принцип работы регулятора напряжения (РН) такой же, как и у реле. Иными словами, он размыкает и замыкает электрическую цепь. Именно поэтому устройство еще называют реле-регулятором. Оно срабатывает при изменении заданной величины напряжения, поступающего с генератора.

Первые регуляторы имели электромагнитную конструкцию. Это были самые настоящие реле. Современные устройства изготавливаются на основе полупроводников. Они отличаются небольшими габаритами, а кроме того, работают намного точнее и эффективнее. Некоторые из них даже оснащены специальными сигнализаторами, которые позволяют водителю контролировать их работоспособность.

Диодный мост

Необходимо прозвонить каждый диод по отдельности в разных направлениях. Но в норме сигнал прозвучит только один раз. Если писк слышится в обоих случаях – деталь нужно заменить. Впрочем, на самом деле проще всего установить полностью новый мост – он не так уж и дорого стоит.

Демонтаж генератора

Прежде всего, требуется отключить батарею, чтобы полностью обесточить электросеть автомобиля.

• отключают от генератора все провода;
• ослабляют гайки, удерживающие его на месте;
• прибор приподнимают и снимают ремень;
• полностью откручивают винты фиксирующей планки от блока цилиндров;
• под мотором находятся болты, крепящие кронштейн – их требуется удалить;
• генератор вынимают.

Рере регулятор Ваз 2109:

1 – щеткодержатель, 2 – щетки, 3 – регулятор напряжения

Диагностика реле регулятора генератора Ваз 2109

Проверьте исправность регулятора напряжения Ваз 2109. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В: “ ” на клемму, а “–” на “массу” щеткодержателя. Контрольная лампа должна загореться

Проверка

Для того чтобы определить характер поломки в домашних условиях,требуется, прежде всего, знать, как производить диагностику генератора.

Первый этап производят, не снимая устройство с машины. Всего есть несколько вариантов, но наиболее качественный – мультиметром. Правда, для этого лучше всего привлечь кого-нибудь из знакомых.

Прежде всего, нужно выяснить, способен ли выполнять свою работу регулятор напряжения. Специалисты отмечают, что наиболее часто именно из-за него генератор может не функционировать должным образом. Проблема с ним возникает из-за завышенного напряжения в электросети.

Сам генератор тестируют так:

• мультиметр выставляют на вольты;
• запускают силовой агрегат;
• измеряют напряжение на батарее и на клеммах генератора.

В норме прибор покажет от 14 до 14,2 вольт. После этого потребуется выжать педаль газа – рост напряжения не должен в таком случае превышать половины вольта.

Увеличение этого показателя свидетельствует о том, что работоспособность генератора нарушена. Скорее всего, потребуется замена реле напряжения.

Кроме того, можно еще действовать таким образом:

• двигатель запускают и дают поработать немного;
• нажимают газ и доводят коленвал до 3-х тысяч оборотов;
• включают фары (дальний свет);
• нагрев заднего стекла;
• вентилятор печки.

При такой нагрузке на батарее должно быть напряжение более:

• 13,2 вольт (тип генератора – 9402.3701);
• 13,6 (37.3701).

Отличные от нормативных показатели свидетельствуют о:

• неисправности обмоток;
• выходе из строя регулятора напряжения;
• поломке щеток.

Чтобы исключить из списка регулятор, требуется обесточить все приборы,кроме фар, и замерить напряжение повторно. Если указанный узел исправный, то показатели будут такими:

• для 37.3701 – до 14,6;
• для 9402.3701 – до 14,7.

Лада 1990, двигатель бензиновый 1.3 л., 64 л. с., передний привод, механическая коробка передач — электроника

Лада 2109, 2003

Лада 2109, 1992

Лада 2109, 2003

Лада 2109, 1998

Посмотреть больше машин на Дроме

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Определяем неисправности электросистемы

Одним из главных преимуществ в новом ВАЗ 2109 является инжекторная подача топлива. Такой вид подачи топливной смеси существенно экономичнее, чем карбюраторный. Помимо расхода топлива, инжектор улучшает и характеристики автомобиля в движении. Чтобы инжектор работал исправно, правильно должен работать и компьютер или, как его называют автомобилисты, «мозги».

В свою очередь работа компьютера, а также всех электрических датчиков и устройств, напрямую зависит от постоянной мощности тока. Устройство, которое отвечает за подачу электропитания на приборы автомобиля, называется регулятор напряжения. Основным признаком неисправности этого элемента являются показания вольтметра на панели приборов.

Также, если во время движения автомобиля у вас заметно увеличился расход топлива, но при этом автомобиль стал тянуть хуже, то это один из основных признаков выхода из строя реле регулятора напряжения. Особенно хорошо данный вид поломки проявляется в темную пору. В это время задействованы габариты и другие электроприборы, которые значительно увеличивают потребление электропитания. Если его не хватает, то приборы и габариты очень тускло светят – пора менять реле!

Проверка обмотки возбуждения ротора

Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе со щеткодержателем.

Зачистив при необходимости шлифовальной шкуркой контактные кольца, омметром или контрольной лампой проверяют, нет ли обрыва в обмотке возбуждения, и не замыкается ли она с массой.

Проверка статора

Статор проверяется отдельно, после снятия выпрямительного блока.

В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора, и не замыкаются ли ее витки на «массу».

Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в вентилях выпрямительного блока.

Статор с такой поврежденной обмоткой замените.

Наконец, после разборки генератора необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Первая помощь автомобилю

Первым делом в таких случаях следует проверить клеммы аккумулятора, возможно, они плохо контактируют. Если во время движения идет слабый контакт на клеммах аккумулятора, то он не будет достаточно заряжаться, из-за этого могут возникнуть проблемы при дальнейшей эксплуатации автомобиля. Для устранения этой проблемы нужно смазать клеммы и перетянуть их.

Если в вашем автомобиле вышел из строя генератор, то нужно немедленно его отремонтировать. Чаще всего, выходит из строя регулятор напряжения. Выход из строя этого элемента генератора имеет довольно непредсказуемые последствия. Во время движения регулятор контролирует необходимое количество тока для автомобиля, при выходе его из строя напряжение в сети меняется и может быть как больше, так и меньше. Очень часто при большом напряжении перегорают предохранители.

Регулятор напряжения ВАЗ 2109 находится непосредственно в самом генераторе автомобиля. При выходе его из строя, чаще всего, ломается реле генератора. Оно состоит из нескольких элементов, таких как электромагнит, якорь и переключатель. Данные элементы взаимодействуют между собой при поступлении на них электрического тока.

Как проверить РН на ВАЗ-2110, не снимая его

Обнаружив хоть один из перечисленных признаков, не поленитесь проверить на вашем ВАЗ-2110 регулятор напряжения. Эта процедура не займет более 10 минут. Для этого потребуется вольтметр или мультиметр, включенный в его режиме, а также помощник. Порядок проверки следующий:

• Запускаем двигатель машины и прогреваем его до рабочей температуры.
• Не выключая мотор, присоединяем один щуп воль генератора, а второй – к «массе» устройства.
• Просим помощника включить фары ближнего света и давить на педаль акселератора, удерживая обороты на уровне 2000-2500 тыс. об./мин.
• Замеряем напряжение прибором.

У ВАЗ-2110 регулятор напряжения должен выдавать 13,2-14,7 В. Это норма. Если показатели вольтметра отличаются от приведенных, диагностические мероприятия следует продолжить.

Замена ремня привода

У различных автомобилей наблюдаются отличия, не исключение и генератор ВАЗ-2109. Инжектор если в системе топливоподачи установлен, то ремень используется широкий с зубьями. Он чем-то похож на тот, который применен в системе газораспределения. На карбюраторных же двигателях используется клиновидный ремень. Он уже, но эффективность все равно остается на высоком уровне. Но требования к ремню, как в первом, так и во втором случаях, одинаковы. Для замены ремня привода вам потребуется небольшая монтировка и ключ на 17. С его помощью вы ослабляете гайку, установленную в верхней части генератора.

Затем, используя монтировку, нужно придвинуть корпус генератора к блоку двигателя. Таким образом вы сможете ослабить натяжение ремня. Теперь можно без труда снять его. Новый устанавливается на место, после чего медленно отодвигаете корпус генератора от двигателя при помощи монтировки. Контролируйте натяжение, ведь от этого зависит срок службы генератора ВАЗ-2109. Ремень должен провисать при определенной нагрузке в верхней части.

Генератор не дает зарядку. Ремонт генератора ВАЗ 2109

Началось все с банального.
Пока не перегазуешь, заряда не будет.
Горит лампочка АКБ и слабый заряд на приборке.
Перегазовал — исправилось. Но бывало, что даже на оборотах лампочка АКБ тускло, но горит.
Так проехал я неделю — полторы.
Понимал, что надо поменять диодный мост. Год назад уже менял.

Однажды, утром понял, что я еду на АКБ. Доехал до работы, попросил в соседнем от работы автосервисе поставить АКБ на зарядку.
Снял генератор, разобрал.
На картинке показано отверстие, через которое нужно выбить второй подшипник.

оказалось, что у меня был плохой контакт от генератора №30. и еще хуже контакт от одного из 3-х контактов от катушки генератора(статора).
В связи с этим, плохой контакт->нагревание-> диодный мост долго плавился,

Пошел в магазин, приобрел мост(заводской), заметил, что тот, что я ставил год назад фигня по качеству.
Пока разбирал, сломал 2 винта от генератора. Один тот, который подгорал, между Статором и Диодным Мостом, второй(из четырех) — стягивающий генератор. Пришлось распиливать. Еле нашел им замену в хозяйственном магазине с метизами+болгарка, что бы подогнать под ВАЗовские хитрости.

Все собрал — ничего не происходит. Мне посоветовали поменять щетки. Но на первый взгляд они в рабочем состоянии. прозвонил — все ок. но заряда нет. В магазин поздно. Уже вечер.
Приехал на АКБ домой. Побежал в другой магазин на следующий день. Приобрел щетки. Проверил в домашних условиях(как рекомендуют на видео — кручу рукой, выдает 2-3 вольта. то есть, работает.

Поставил — ничего не изменилось.

Замерил кабель Возбуждающий Первичную Обмотку на роторе — 10V. на АКБ — 12V.
Сделал ход конем, кинул 12V напрямую с генератора №30 на №61(как на таблице) — генератор гудит, но заряд дает…

То есть, исходя из данности, на №61 не достающее напряжение.
Думаю, наверное где-то идет потеря.
Заметил, что был прав. Мой провод выгорел пополам.

Побежал в магазин, приобрел дополнительные провода от АКБ на (-) массу.
Заменил на корпус и добавил один на двигатель(лишним не будет).

На №61 стало поступать 11V. на АКБ — 12V.
Попробовал завести — заряда нет… Если напрямую, как писал ранее(с №30 на №61) — есть.
Отследил, откуда идет (поступает) №61. Из блока управления…
Наверное плохой контакт — не хватает ампер, чтоб возбудить ротор.
Снял блок управления, пришел домой. Изучал. Проверил все диоды, которые были впаяны в блоке. Всё ок.

Начал искать. Перерыл весь интернет, и принцип работы и какие изменения несет блок.
Откуда я нашел, что при включенном зажигании на провод №61 поступает 12V через лампочку АКБ. Соответственно может поступать чуть меньше.
Нашел статью на drive2, собственно, благодаря ей и зарегался на данном ресурсе))
В которой говорится о том, что в блоке нового образца не хватает двух резисторов.
На следующий день (еле нашел) впаял данные резисторы…

Немного усилил дорожку, из-за которой у меня не было питания на розетку прикуривателя, припаяв дополнительно кусок провода.

Собрал блок, промазал герметиком…
Втыкаю блок, поворот ключа зажигания, завелся — ничего… заряда НЕТ…
Машина стоит уже 5 дней. Уже думал, может она устала и не хочет больше ехать…
Истерика, паника, депрессия… Изучаю Автору без наличности…
Успокоился, почитал интернет. Поменял практически все, что может повлиять на правильную работу.
Осталось только поменять Ротор.

Сегодня поехал в магазин, докупил ротор(1400р), потому как на моем выработка 2-3мм.
(Уже бы генератор купил целиком, скажете ВЫ)) )
НО работало же. прозванивается. Можно было поменять кольца контактов, но их в продаже нет…
Менять, так менять все… Купил первый подшипник и, на всякий случай, конденсатор №15.

Подшипник пришлось вытаскивать только через нагревание.
Для тех, кто не сталкивался.
Алюминий — легкий и быстрее нагревается в отличии от стали. Для того, чтоб правильно(не кувалдой и такой-то матери) вы прессовать и вставить подшипник, необходимо нагреть наружный металл. Нагрев дает расширение, и подшипник извлекается и вставляется с помощью головки(в данном случае) на 30 и молотка.
К сожалению, горелки или промышленного фена под рукой не оказалось.
Я вышел из ситуации по-стариковски))

Сильно греть не стоит. Брать пассатижами, но чтоб температура 60-70 градусов — достаточно. Чтоб можно было прикоснуться на мгновение рукой и не обжечься. Подшипник еще холодный. так что он не расширился.

Разобрал, все проверил, все повесил, немного потер наждачкой старый якорь от нечего делать… и понял, что я лоханулся…
Во время ремонта, руки в масле, грязи. Протирание тряпочками — это только сбить пыль.
От наждачки он стал блестеть как золото Скруджа Макдака…

То есть, мне нужно было ТОЛЬКО протереть якорь ротора, потому как у щеток и напряжения было не достаточный Ампераж, для того, чтоб передать возбуждение на ротор… а напрямую — там АМПЕРЫ… и они как электромагнитной дугой(как на сварке) искрой, но пробивают…
Натер новый, собрал. Не пойму, почему при затяжке генератор плохо крутиться.
От собираний и разбираний, просто забыл подложить шайбу(15) между ротором и подшипником…

Все собрал. поставил . АКБ уже никакой. Прикурил у соседа — заряд пошел… пошел на любых оборотах…
Благодаря так же статье о резисторах))
На радостях, пока машина заряжала АКБ поменял купленные ранее резинки дверного проёма и стекол.
Еще предстоит поменять ремень ГРМ(сейчас езжу на половине, его сожрало) и звезды.

Надеюсь, что данная статейка поможет кому-то.
Спасибо за внимание.
Всем желаю удачи на дорогах и много счастья в жизни))

LADA 2109 1990, двигатель бензиновый 1.5 л., 70 л. с., передний привод, механическая коробка передач — электроника

Комментарии 79

Недавно проблема нарисовалась с геной…
При запуске ДВС, зарядка появляется не сразу. Стоит проехать несколько метров, перезапустить двигатель, зарядка появляется и то не всегда, вот например пару часов назад вообще не появилась, приехал на акб. Провода все шевелил, всё крутил, вертел — толку 0. На возбудителе замерил сколько вольт, увидел цифру в 6.5 вольт, так и должно быть? В чём может быть проблема? Таблетка? Диодный мост? Обмотка? Щётки целые, посадочное место под них с минимальным износом.
Гена приобретён б/у c 2112 на 2109 инжектор, до этого валялся пылился в гараже.

Такая же проблема, на холростом туско гарит лампа АКБ. Газнешь тухнет но не всегда домой приезжают акб в ноль
.тоже буду снимать да смотреть

У меня третий день такая же проблема с моей девяточкой, завтра полезу снимать генератор, надеюсь Ваше описание проблем мне поможет)) Ровный дорог и вечного заряда :))

Ребята, у меня вопрос, подскажите кто чем может. В общем был у меня генератор, внутри него был диодный мост с двумя выводами, у генератора накрылся корпус (разбило посадки подшипников до состояния галош) в общем купил я новый генератор, поставил, подключаю и обнаруживаю что на нем нет одного контакта, на который на старом генере подключался провод с клеммой (слева от основного силового плюса над конденсатором) тут просто пустое отверстие и "бизнес". Как и ожидалось зарядки нет ибо один провод остался висеть не подключенным (который насколько я понимаю идет в блок предохранителей) вопрос, что надо сделать с этим проводом? Побегал по магазинам, а новые генеры все у нас продаются без этого вывода. Говорят что мол два вывода было на старых диодных мостах, а на новых он не нужен. Но зарядку то откуда теперь взять? На самом (винтовом) выводе плюс есть, то есть провода точно исправны и контакт со шпилькой в порядке, масса идет и на двиг и на кузов (до меня было так сделано) где зарядку взять если как я понимаю, именно этот провод отвечает за начальное возбуждение ротора. Или я чего-то не понимаю?

Может кто подскажет где рыть. При езде с включенной печкой либо противотуманками или ближним(дальним) светом заряд показывает около 10-ти, то есть не заряжается аккумулятор а сосет из него.а при всем выключенном заряд идет нормальный 13,5-14. В чем проблема? 99 карбюратор

скорее всего щеточный узел либо изношен, либо само реле накрылось (я в таком случае просто менял полностью реле со щетками и чистил спиртовой ватной палочкой контактные кольца, по которым работают щетки)

Где найти реле зарядки ВАЗ 2109?

Зарядка автомобильного аккумулятора — одна из самых важных функций электрической системы автомобиля. Для контроля и регулировки зарядки используется реле зарядки, которое является ключевым элементом в этом процессе. ВАЗ 2109 — одна из популярных моделей от автомобильного завода ВАЗ. В этой статье я расскажу, где находится реле зарядки и как его можно обнаружить на ВАЗ 2109.

Поиск реле зарядки ВАЗ 2109

Реле зарядки на ВАЗ 2109 находится в моторном отсеке автомобиля. Точное местоположение реле зависит от года выпуска и конкретной модификации автомобиля. Обычно оно устанавливается рядом с аккумулятором или вблизи блока предохранителей и реле моторного отсека. Однако, чтобы точно определить местонахождение реле зарядки, необходимо обратиться к руководству по эксплуатации или квалифицированному механику.

Процедура обнаружения реле зарядки

Если у вас возникла необходимость обнаружить реле зарядки ВАЗ 2109 самостоятельно, следуйте этой простой процедуре:

1. Откройте капот
2. Изучите моторный отсек на предмет наличия блока предохранителей и реле
3. Используйте схему электросхемы для определения местонахождения реле зарядки
4. Если вы не нашли реле вблизи аккумулятора или блока предохранителей и реле, обратитесь за помощью к хорошо осведомленному механику или сервисному центру

Помимо реле зарядки, стоит упомянуть, что для надежной работы системы зарядки автомобиля необходимо также проверить состояние аккумулятора, генератора и проводки. Регулярное обслуживание и своевременная замена изношенных компонентов помогут предотвратить возникновение проблем и продлить срок службы вашего автомобиля.

Предохранитель зарядки аккумулятора ваз 2109 где находится

ВАЗ-2109 «Спутник» в народе получил название «девятка«, выпускался в кузове хетчбэк и представляет 3-х дверную версию Ваз 2108. Так же на данной платформе собирался ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Данная серия автомобилей выпускалась с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данном материале Вы найдёте описание блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).

Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

Обозначение предохранителей

p, blockquote 10,0,0,0,0 —>

1	8А Правая противотуманная фара
2	8А Левая противотуманная фара
3	8А Очистители фар (в момент включения), реле включения очистителей фар (контакты), клапан включения омывателя фар
4	16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5	3А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6	8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7	8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8	16А Сигнал, выключатель сигнала, электромотор вентилятора радиатора
9	8А Лампа левых габаритов, лампа левых задних габаритов
10	8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар
11	8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12	16А Прикуриватель, розетка для лампы переноски
13	8А Дальний свет правой фары
14	8А Дальний свет левой фары, контрольная лампа дальней оптики
15	8А Ближний свет правой фары
16	8А Ближний свет левой фары

За прикуриватель отвечает предохранитель номер 12 на 16А.

Назначение реле

p, blockquote 12,0,0,0,0 —>

К1	Реле включения очистителей фар
К2	Реле — прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле дальнего света фар
К6	Реле омывателя фар
К7	Реле включения стекло подъемников
К8	Реле включения звуковых сигналов
К9	Реле вентилятора
К10	Реле обогревателя заднего стекла
К11	Реле включения ближнего света фар

Вариант 2

Фото — схема

p, blockquote 15,0,0,0,0 —>

1	10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар
2	10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
3	10А Задние фонари (лампы стоп — сигнала) Плафон освещения салона
4	20А Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампы Прикуриватель
5	20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
6	30А Электро стекло подъемники передних дверей Реле включения электро стекло подъемников
7	30А Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электро вентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
8	7,5А Левая противотуманная фара
9	7,5А Правая противотуманная фара
10	7,5А Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
11	7,5А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
12	7,5А Правая фара (ближний свет)
13	7,5А Левая фара (ближний свет)
14	7,5А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	7,5А Правая фара (дальний свет)
16	15А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр

За прикуриватель отвечает предохранитель номер 4 на 20А.

p, blockquote 17,1,0,0,0 —>

К1	Реле включения очистителей фар
К2	Реле — прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стекло подъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Вариант 3

p, blockquote 21,0,0,0,0 —>

1	10А Правая противотуманная фара
2	10А Левая противотуманная фара
3	10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	20А Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электро вентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	10А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	10А Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электро стеклоподъемники и реле включения электро стеклоподъемников
7	10А Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	10А Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	10А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	20А Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	10А Правая фара (дальний свет)
14	10А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	10А Левая фара (ближний свет)
16	10А Правая фара (ближний свет)

За прикуриватель отвечает предохранитель номер 12 на 20А.

Назначение реле представлено на схеме.

Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.

Дополнительный блок

Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.

Расшифровка

p, blockquote 32,0,0,0,0 —>

1	15А Главное реле
2	15А Цепь питания системы впрыска (вход не отключаемого напряжения)
3	15А Топливный насос
К1	Главное реле
К2	Реле электро бензонасоса
К3	Реле электро вентилятора системы охлаждения

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 34,0,0,0,0 —> p, blockquote 35,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.

Комментарии 3

Здравствуйте. У меня ваз 99. год выпуска 1998. машина переделанная. У меня инжекторный. ЭБУ январь. теперь вопрос — есть разница в блоке предохранителей карбюраторный от инжекторного? У меня стоит блок пред 1го образца (пальчиковый), машина иногда не заводиться, в общем букет причин.
Месяц назад я вскрыл блок, туда вода попала, не стал заморачиваться и купил б/у точно такой и поставил. после замены еще больше проблем. Может мне поставить другой блок? Дайте знать пожайлуйста.

На инжектор надо блок, в котором боковой разъем выходит вверх(В каталоге обозначается с 2114 или 2115(модификация новее)), а пальчиковый это для карбюратора, скорее всего у Вас ещё и вентилятор не работает и генератор не заряжает на холостых, и по мелочи проблемы

здравствуйте. подскажите пожалуйста. у меня ваз-2109. блок предохранителей вариант-2. предохранитель ф-13 левая фара не горит ближний свет. именно на этот предохранитель нет питания. остальное все прозвонил. уже не знаю где дальше копать?
