Какой бензонасос лучше на ваз 2114 инжектор 8

  • автор:

Замена насоса на более производительный

Всем привет. После замены гидрокомпенсаторов и свечей на иридивые машина стала тоскливо разгоняться до 3000 тысяч. После 3000 тоже не особо, очень туго. Тут 3 варианта:
1. грм собрал не правильно
2. мотор хочет окончательно подохнуть
3. не хватает топлива в нагрузке
Первые 2 варианта даж проверять не буду), а вот 3 надо.
Все проверки на давления в рампе и тд, на морозе как то делить не очень хочется (я мего ленив!). Проще купить новый насос и сразу поставить. Тем более что на момент этого решения стандартному насосу уже 127 тысяч пробега. Но он исправно жужал и особых признаков не подавал. Я смотрел, что у кого то он даже и 50 тыс не ходил. У всех по разному. Менялась сеточка и фильтры. Он единственная деталь которая не менялась ( даже мотор менялся)… Пришло его время, но надо ему искать замену. Замена нужна более производительная, много вариантов разных я выбрал насос вош 0 580 454 001 от газели почти болт он.
Вытащил насос из бака:

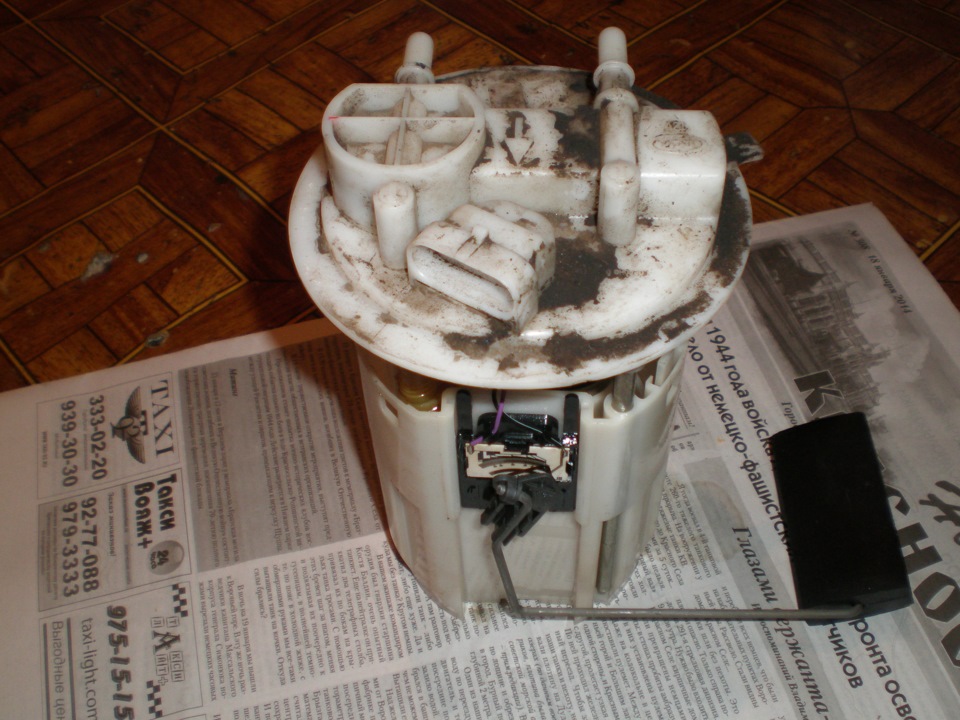

Фото в бортжурнале Lada 2114последний раз вытаскивал давно

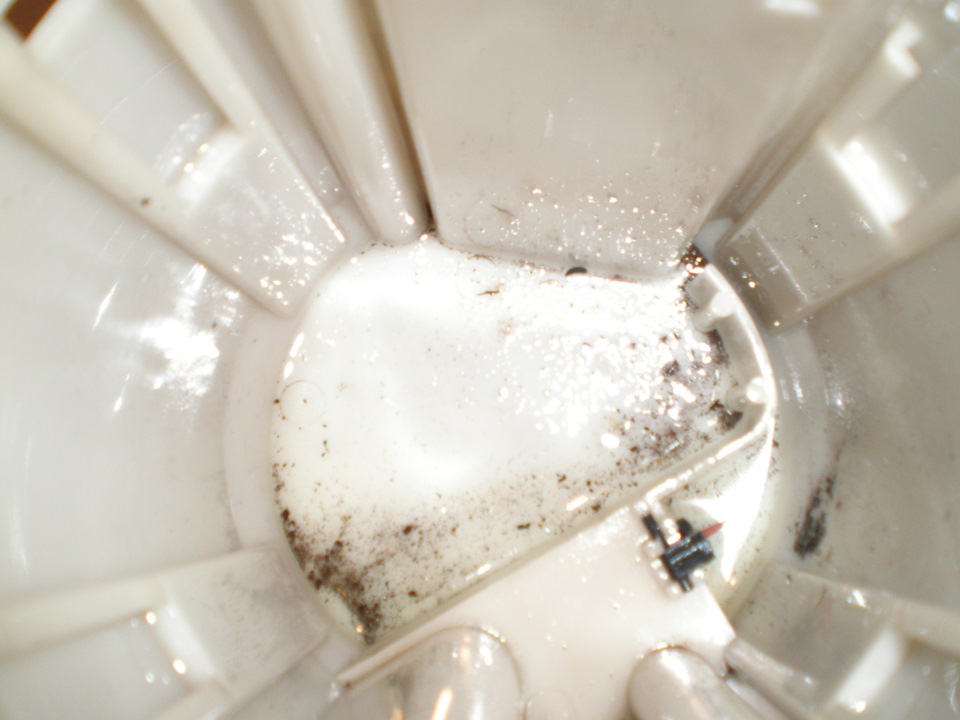

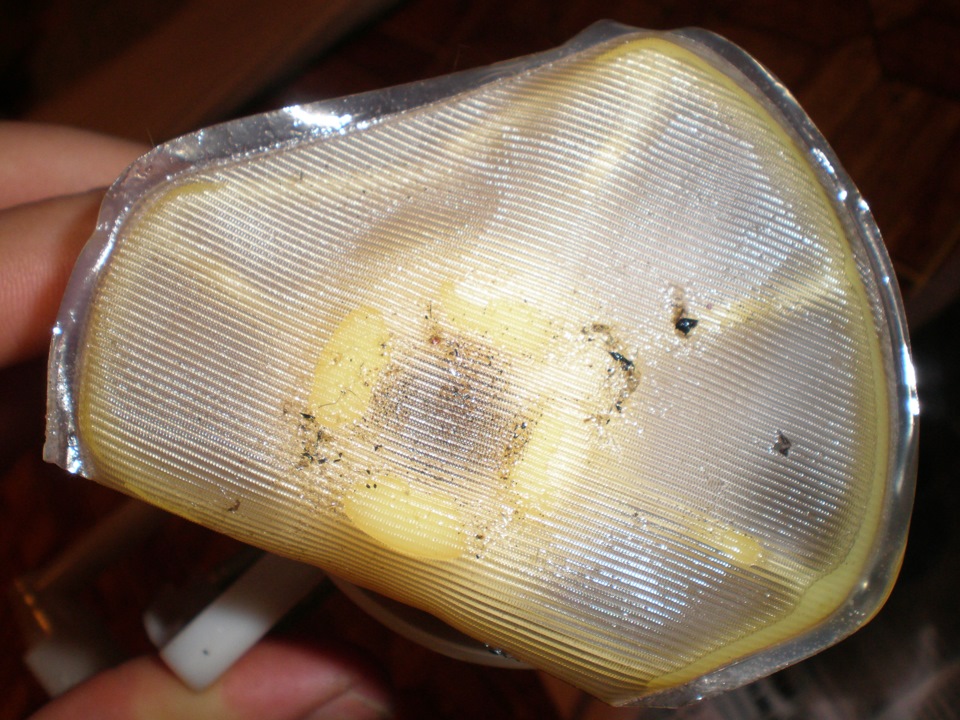

Фото в бортжурнале Lada 2114земля, песок Фото в бортжурнале Lada 2114не так уж и плохо

Надо помыть, побрить и тд.

Фото в бортжурнале Lada 2114Ватными палочками удобно чистить не только уши)))

Мой насос то что стоит 0 580 454 035 рядом 0 580 454 001

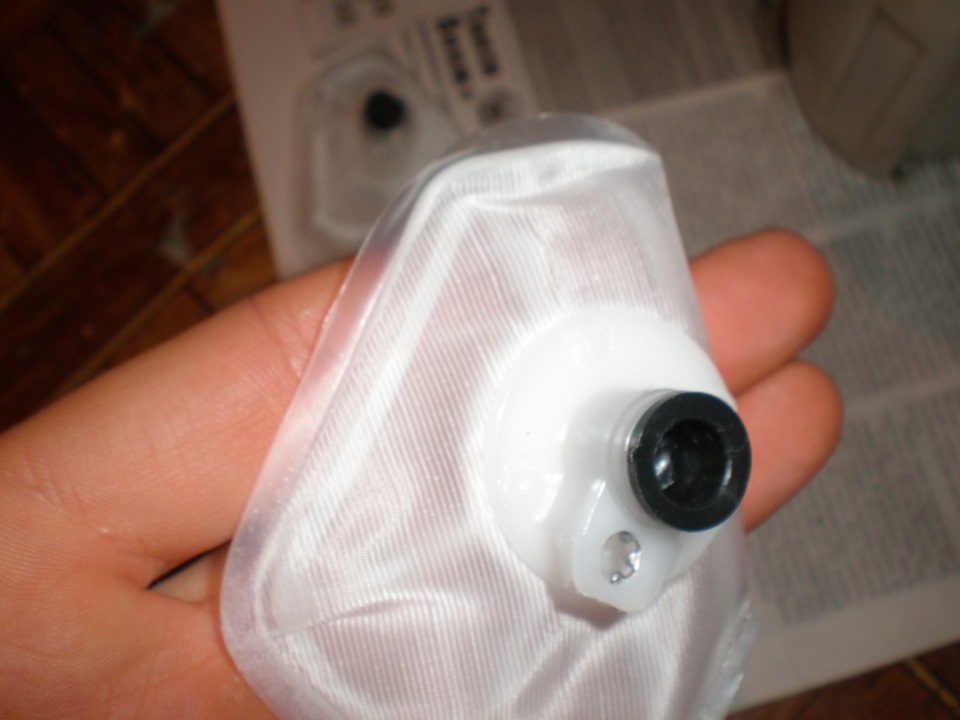

Запчасти на фото: 0580454001. Фото в бортжурнале Lada 2114новый и старый

Между делом решил развернуть отверстия штуцеров, сверлил сверлом 5,5
стандартное отверстие 4, а то и меньше

Фото в бортжурнале Lada 2114проходил сверлом на 5,5

Заменил гофротрубку и собрал все обратно.

Псы: Фильтры (сеточки) есть ориджинал и есть убогий китай…
Вот как раз примеры:

Фото в бортжурнале Lada 2114слева куплена в автовазе, а справа на рынке Фото в бортжурнале Lada 2114кольцо, затычка из резины, на подделке нет кольца и пластиковая затычка Фото в бортжурнале Lada 2114качество запайки швов Фото в бортжурнале Lada 2114шов, хер пойми как запаян

Какой выбрать бензонасос для ВАЗ 2114?

Оригинальным бензонасосом на ВАЗ 2114 является изделие от компании BOSCH. При выборе аналога для замены нужно учитывать его характеристики и производительность. В зависимости от объема двигателя, установленного на данном автомобиле, требуется разное давление подаваемого топлива в систему.

Бензонасос на ВАЗ-2114 расположен в топливном баке, как и у всех инжекторных автомобилей. Чтобы добраться до него, нужно демонтировать заднее сидение, открыть лючок под ним, а затем, отсоединив трубки от топливной колбы, извлечь, и разобрать весь топливный модуль. Как это правильно сделать и как поменять бензонасос на ваз 2114 подробно рассказывается в статье на etlib.ru.

Однако, чтобы он правильно работал, важно купить и поставить именно тот, что нужно. Поэтому в статье рассмотрим: какое давление должен выдавать бензонасос ВАЗ 2114, какой можно ставить и какой лучше всего поставить.

Давление бензонасоса ВАЗ 2114

Значение давления зависит от объема установленного на машину двигателя. Рабочее давление бензонасоса ВАЗ 2114 с мотором объемом 1,5 литра должно составлять 285…325 кПа. Для двигателей объемом 1,6 литра аналогичный диапазон будет составлять 375…390 кПа.

Как выбрать бензонасос

При выборе, кроме основного показателя характеристики бензонасоса также необходимо обращать внимание на следующее:

Производительность. Давление напрямую связано с производительностью и расходом топлива. Поэтому перед выбором нужно уточнить рекомендации автопроизводителя, касающиеся минимально допустимой производительности. Но лучше брать на 10. 20% больше по этому значению.

Гарантия. Желательно покупать оригинальные насосы, поскольку на них будет распространяться гарантия (обычно один год). В остальном же не рекомендуется приобретать насосы от малоизвестных производителей и явно низкого качества сборки.

Цена. Желательно купить топливный насос ВАЗ 2114 из среднего или высокого ценового диапазона. По состоянию на лето 2020 года приблизительный диапазон цены бензонасоса ВАЗ 2114 составляет 1000…2500 российских рублей.

Какой бензонасос на ВАЗ 2114 лучше

Самыми популярными производителями и моделями топливных насосов для ВАЗ 2114 считаются 5.

BOSCH. Это оригинальный топливный насос, устанавливаемый на ВАЗ 2114 с конвейера. Имеет артикул 580453453, и стоит в среднем 2300 российских рублей по состоянию на лето 2020 года. По выдаваемому им давлению подходит для автомобилей как с мотором 1.5, так и 1.6 литра. Единственный недостаток — в продаже встречаются подделки.

PEKAR. Есть два типа таких насосов, предназначенных для двигателей объемом 1,5 и 1,6 литра. Зарекомендовал себя как долговечный и надежный агрегат. Артикул для покупки 1,5-литрового насоса — 2112-1139009-12, а артикул для 1,6-литрового насоса — 2112–1139009–01. Их цена составляет порядка 2600 рублей.

DENSO. Эти насосы одно время устанавливали на ВАЗ 2114 в качестве оригинальных. Артикул товара — DFP0105. Цена составляет около 2700 рублей.

ВАЗ. Производятся в России и также зачастую используются в качестве оригинальных насосов, причем не только для 2114-ой модели, но и других переднеприводных «Лад». Предназначен для 1,5-литровых моторов. Артикул — 2109 1987-2011. Цена — около 2400 рублей.

LIBRON. Производится в Южной Корее. Устанавливается на многие переднеприводные модели ВАЗ. Артикул — 02LB3453. Цена — порядка 1300 рублей.

Список этот далеко не полный. Ведь кроме тех, которые идут непосредственно по артикулу можно подобрать от других автомобилей, главное чтобы давление было тем что нужно. Например, отлично себя показывает по потребляемой мощности и выдаваемой производительности (3,5 бар) бензонасос ERA Fuel pump 770044, который ставят на Митсубиси и Хонду, а стоит всего 800 рублей. Поэтому какой бензонасос ВАЗ 2114 покупать — решать исключительно автовладельцу.

Бензонасос помирает? Только не берите дорогой на замену!

Выбранные для экспертизы электробензонасосы – самые массовые на нашем рынке. По присоединительным размерам и характеристикам они подходят не только Ладам, но и многим иномаркам – моделям Ford, Opel, Mitsubishi, Mazda, Nissan. Соответственно и предлагаемый покупателю ассортимент настолько богат, что сделать правильный выбор непросто. Но наша экспертиза должна расставить всё по полочкам.

Мы скупили практически всё, что предлагается в оффлайновых магазинах и интернете. В итоге перед нами восемь однотипных изделий, продаваемых как запчасти для Лады или как иномарочные детали, которые подходят и на Лады. Напоминаем, что полученные нами результаты относятся к конкретной выборке бензонасосов и не позволяют судить о продукции той или иной фирмы в целом.

Что проверяли?

Основные рабочие параметры электробензонасоса – производительность и давление. Давление мы проверили как при «нормальном» напряжении 13,5 В, так и при запредельно низком 6,0 В, сымитировав ситуацию с севшим аккумулятором. Ведь обидно раскрутить из последних сил коленвал и при этом не пустить мотор из-за отсутствия давления в топливной рампе.

Замерили токи потребления электродвигателем как при максимальном давлении в магистрали, так и при постоянном (поддерживаемом регулятором) в 3,9 бар. Оценили потребляемую мощность. Определили часовую производительность насосов и напряжение, при котором начинает открываться регулятор давления.

Под занавес испытаний погоняли насос «на сухую» – чтобы проверить правдоподобность известной страшилки про опасность работы в таких режимах. Один из насосов даже принудительно затормозили механически, чтобы оценить, как долго он продержится в режиме «кипятильника». Питание бензонасосов обеспечивал лабораторный стабилизированный источник Mastech HY3030E. Рабочей жидкостью стал бензин АИ‑95. Давление измеряли поверенным образцовым манометром Intercomp.

Высокая цена бензонасоса не должна вводить в заблуждение: он продавался в сборе с топливным модулем. Насос мы испытывали отдельно, и он оказался твердым середнячком: занял четвертое место по производительности, а по напряжению начала открытия регулятора стал третьим.

Что получилось?

Разброс по производительности составил от 67,1 до 146,7 л/ч – больше чем вдвое!

Cамая низкая производительность оказалась у дорогого насоса за 3250 рублей. Напомним, что самый дешевый мы купили всего за 900 рублей.

Подробности – в итоговой таблице.

Из всех полученных результатов мы считаем основными напряжение начала открытия регулятора давления, а также КПД насоса – отношение производительности к потребляемой мощности. Эти величины мы пересчитали в оценки по пятибалльной шкале: больше – лучше. Их среднее арифметическое позволяет судить о техническом совершенстве насоса.

Лучшими оказались итальянский ERA Fuel pump и китайский Kortex KPF. Любопытно, что оба продавались как «иномарочные»: первый – для Mitsubishi, второй – для Мазды.

А вот худшим по всем показателям стал… Bosch.

Реальные характеристики проверенных насосов не пропорциональны ценникам , поэтому в завершение мы подсчитали соотношение цена/качество, также приведя его к пятибалльной системе оценок.

Что удивительно, в лидерах оказался вовсе не откровенно дешевенький насос, а… всё тот же итальянский ЕRA. Абсолютная победа!

Когда менять бензонасос?

Поводом для замены бензонасоса, помимо его полного отказа, обычно является изменившееся поведение автомобиля. Перечислим наиболее характерные признаки «помирания» насоса:

  • частичная потеря мощности;
  • неадекватная реакция на «газ»; на минимальных оборотах холостого хода;
  • изменение тональности работы мотора;
  • шум в топливном баке;
  • неуверенный пуск двигателя.

Во всех этих случаях виноват, как правило, механический износ деталей электробензонасоса или подгорание его контактов. Иногда просто загрязняется топливный фильтр на входе. Его можно промыть, а лучше приобрести новый ­и заменить.

НАШ КОММЕНТАРИЙ

Давление, развиваемое насосом при закрытой магистрали, говорит о совершенстве его конструкции. Чем выше давление, тем лучше бензонасос. Насос проектируется с технологическим запасом, обеспечивающим его бесперебойную работу вне зависимости от колебаний напряжения питания, температуры и параметров бензина.

Регулятор давления поддерживает давление топлива в системе питания на безопасном уровне, на который рассчитаны все элементы – шланги, трубки, форсунки. Без него насос, работающий с технологическим запасом, превысит допустимое давление, что может привести к отказу системы.

Напряжение открытия регулятора давления (3,9 бар) говорит о пороге, с которого начинается нормальная работа системы питания. Чем оно ниже, тем лучше.

Параметры, снятые при напряжении питания 6 В, говорят о возможности электробензонасоса обеспечить пуск двигателя при запредельно просевшей батарее. Чем выше давление, тем лучше распыл топлива на выходе из форсунки.

Какой бензонасос лучше на ваз 2114 инжектор 8

Топливный насос в ВАЗ 2114/2115: выявление поломок и их причины, проведение ремонта и замены

Владельцам автомобилей самарского семейства ВАЗ 2114/2115 жаловаться не на что: их машины вполне справляются с нагрузками и редко выходят из строя. Но в некоторых случаях проблемой становится поломка бензонасоса. Это важнейший элемент системы, неисправности которого грозят серьёзными проблемами: мотор просто не будет работать.

Какие топливные насосы устанавливаются на ВАЗ 2114/2115

Бензонасос (или топливный насос) выполняет перекачку горючего из бензобака к двигателю. На автомобилях семейства ВАЗ 14-й и 15-й моделях бензонасос располагается в топливном баке. Бензобак размещён на днище автомобиля, в задней части. Поэтому, чтобы в случае необходимости добраться до топливного насоса, потребуется снять подушку с заднего сидения в салоне и найти скрытый под ними маленький люк.

Расположение бензонасоса в ВАЗ 2114/2115

Устройство «спрятано» под задними сидениями, под малозаметным люком в корпусе авто

На автомобилях самарского семейства ВАЗ (то есть на «четырнадцатых» и «пятнашках») устанавливают «родные» заводские бензонасосы марки «Саратов». Производительность у них средняя, а вот в плане герметичности они могут подвести водителя в любой момент. Однако главное их преимущество — низкая стоимость.

Каждый владелец ВАЗ-2114/2115 вполне может заменить неугодный бензонасос на более качественный. Например, на отечественные «ДААЗ» или проверенный временем «Пекар».

Бензонасос ДААЗ

Производство бензонсосов находится в г. Дмитровград

Зарубежные аналоги: QH (Англия) и OTA (Италия) также идеально вписываются в топливную систему отечественных автомобилей, однако, стоимость их почти втрое превышает цену за саратовский бензонасос. Однако, в отличие от насосов отечественного производства, изделия QH и ОТА снабжены всего одной мембраной, зато очень толстой. Поэтому при использовании иностранных дорогих бензонасосов практически исключена возможность попадания топлива в масло.

Бензонасос «Пекар»

Производство «Пекаров» открыто в г. Санкт-Петербург

Таблица: сравнительные характеристики бензонасосов на ВАЗ 2114/2115
Результаты испытаний бензонасосов
Характеристика «Пекар» ДААЗ Саратовский QH OTA
Давление нулевой подачи (при частоте вращения коленвала 2000 об/мин), кгс/см2 0,26 0,28 0,26 0,3 0,36
Производительность на свободный слив
(при частоте вращения коленвала 2000 об/мин), л/ч
80 76 73 92 74
Период всасывания при частоте вращения
коленвала 200 об/мин, с
4 13 12 9 6
Герметичность клапанов при давлении 0,3 кгс/см2
(утечка топлива в течение 10 мин), см3
8 12 20 8 8
Место 3 4 5 1–2 1–2

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

отсутствие герметичности в самом устройстве насоса (течь);

повреждение поверхностей мембран;

израсходовался ресурс моторчика насоса;

проблемы в проводке или реле;

грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.

После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.

В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.

Автомобиль при езде на небольшой скорости начинает дёргаться.

Ремонт бензонасоса ВАЗ 2114/2115

При проведении ремонта топливного насоса будем отталкиваться от того, что бензонасос мы уже сняли с бака. О том, как правильно демонтировать устройство, будет написано ниже, мы же остановимся более подробно на описании самого хода ремонтных работ:

Потребуется снять с модуля защитный стакан — для этого придётся поддеть отвёрткой фиксаторы стакана, и бензонасос свободно выйдет.

С корпуса бензонасоса откручиваем два винтика, который фиксируют датчик уровня горючего, после чего отсоединяем шлейф проводов, идущий от датчика и откладываем его в сторону.

Далее потребуется отсоединить фильтрующую сетку от насоса, воспользовавшись плоской отвёрткой.

В завершении разборки нужно снять сам корпус с устройства — на поверхности имеется шплинт, который необходимо вытащить.

Потребуется внимательно рассмотреть все детали устройства на предмет трещин, разрывов и деформаций. Как правило, чаще всего выходят из строя какие-либо конкретные части бензонасоса, которые гораздо проще и дешевле заменить, чем покупать новое устройство. Замена мембран, резиновой втулки или фильтра не представляет особой сложности: отвёрткой поддевается старое изделие и на его место натягивается новое. Сетка бензонасоса, поплавок или датчик уровня топлива также с лёгкостью монтируются обычной отвёрткой.

Сборка агрегата производится в обратном порядке.

Видео: как провести ремонт бензонасоса на ВАЗ 2115 своими руками

Что делать, если не работает бензонасос

Перед тем как что-то решать относительно ремонта или замены этого устройства, стоит вспомнить о том, что функция бензонасоса — это создание определённого давления в топливной системе автомобиля. Соответственно, первым делом необходимо измерить давление горючего, вполне возможно, чтобы точно диагностировать выход бензонасоса из строя.

Измерение давления в топливной системе

Нормальные показатели атмосфер в топливной системе ВАЗ-2114/2115 следующие:

на холостом ходу — 2.5;

после включения зажигания — от 3;

без трубки регулятора давления — 3.3;

с пережатым сливом — 7;

после давления на педаль газа — от 3 до 4.5.

Потребуется замерить давление сразу в пяти состояниях работы топливной системы, чтобы получить точные данные. Под капотом автомобиля располагается штуцер давления, потребуется отвинтить с него крышку и прикрепить манометр со шлангом. Включая зажигание, зажимая слив, нажимая на газ, необходимо провести все пять измерений давления.

Измерение давления в топливной системе

С помощью манометра можно измерить давление топлива и, уже исходя из этого показателя, искать неисправность

Проверка проводки

В том случае, если показатели давления практически идентичны нормальным, потребуется проверить проводку на наличие короткого замыкания. Вполне возможно, что сам бензонасос находится в рабочем состоянии, пострадали лишь контакты, которые идут к нему.

Проводка бензонасоса

Необходимо проводить проверку проводки бензонасоса на предмет короткого замыкания

Необходимо знать, что система проводки, которая выходит непосредственно на сам бензонасос, располагает тремя проводами: положительным, отрицательным и показателем уровня топлива в баке. Потребуется взять обычную лампочку с мощностью не более 12 V и закрепить её провода на контакты «+» и «-» на внешнем разъёме насоса. После завести мотор — если лампа моргнула, то контакт есть.

Если в цепи проводов есть изъян, то лампочка не загорится. Внутренние контакты бензонасоса проверяются следующим образом:

по очереди проводки лампочки подключаются к «+» и «-» на разъёмы бензонасоса, потом к его массе и реле;

если при подключении к отрицательному контакту лампа моргает, то контакт бензонасоса считается не рабочим, а если не моргает — то не рабочим является контакт «+».

После этого потребуется проверить сначала реле и предохранитель: если они в норме, то проводка повреждена где-то между насосом и реле.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Замена бензонасоса

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов. Как правило, все они имеются у большинства автовладельцев:

рожковый ключ на 17;

удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

Открыть капот и отсоединить клемму «минус» от аккумулятора.

Поднять подушку заднего сидения в салоне автомобиля.

Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.

Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.

Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.

Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.

После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.

Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Видео: как заменить топливный насос в ВАЗ 2114
Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Ресурс топливного насоса ваз 2114

Неисправность топливного насоса в автомобилях ВАЗ 2114 и ВАЗ 2115 — явление достаточно распространённое. Решить эту проблему можно самостоятельно, не прибегая к услугам автосервиса. Процедура замены насоса довольно проста. Она потребует лишь несколько часов свободного времени и стандартный набор инструментов.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см 3 и 1,6 см 3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  • 2112–1139009–12 — для двигателей объёмом 1,5 см 3 ;
  • 2112–1139009–01 — для двигателей объёмом 1,6 см 3 ;
  • 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см 3 .

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  • при включении зажигания отсутствует звук работающего насоса;
  • двигатель не запускается или запускается с трудом;
  • силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  • появились «провалы» при разгоне;
  • мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  • топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  • форсунки и регулятор давления топлива работают в штатном режиме;
  • исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

  • неполадками в цепи питания устройства;
  • выходом из строя элементов запуска и защиты (реле и предохранителя);
  • износом деталей электродвигателя.
Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  • автомобильный тестер (мультиметр);
  • крестовая отвёртка;
  • два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

  1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

Провода «массы» бензонасоса прикреплён к кузову саморезом

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

  • манометр (можно шинный с пределом измерения 5–7 кПа);
  • шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
  • два хомута для шланга соответствующего диаметра;
  • крестообразная отвёртка;
  • ниппельный колпачок;
  • сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

  1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
  2. Снимите со штуцера пластиковый колпачок (заглушку).

Найдите штуцер для измерения давления и снимите с него колпачок

При выкручивании золотника из штуцера может брызнуть топливо

Соедините манометр со штуцером при помощи шланга и хомутов

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Видео: как отличить оригинал от подделки

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

  • отвёртка с крестообразной битой;
  • тонкая шлицевая отвёртка;
  • ключ или головка на 7;
  • ключ на 10;
  • ключ на 17.
Видео: демонтаж топливного насоса

Последовательность действий следующая:

  1. С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
  2. Откройте пробку бензобака для снижения в нём давления.
  3. Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.

Лючок топливного модуля расположен под задним сиденьем

Отсоединение электрического разъема от топливного модуля

Ключом на 17 открутите гайки на трубках топливопроводов

Головкой на 7 открутите восемь гаек крепления крышки модуля

Извлечение топливного модуля из бензобака

При помощи отвёртки снимите стопорные кольца с направляющих

Топливные трубки будет проще отсоединить, если их нагреть

Отсоединив трубки и провода, снимите стакан с направляющих

Чтобы снять бензонасос, необходимо развести защелки в стороны

Видео: разборка топливного модуля

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Периодичности замены топливного насоса на автомобилях Самара 2 (ВАЗ 2113,14,15) не регламентируется. Меняют его только при необходимости.

Понять что топливный насос неисправен довольно легко. Если автомобиль не заводится, или заводиться и сразу глохнет, в таком случае первым делом можно прислушаться и понять качает насос или нет. Обычно звук работающего бензонасоса слышен в автомобиле.

Если звука нет, то необходимо сначала проверить предохранитель и реле, а потом только лезть в бак. Другое дело когда насос еще работает, но качает мало топлива. В таком случае самостоятельно проверить насос без спец инструмента не получится.

Когда автомобиль стал плохо набирать скорость, провалы в оборотах при резком нажатии на педаль газа или просто нестабильная работа двигателя, необходимо проверить давление в топливной рампе. Если давление меньше 2 бар, насос необходимо заменить.

Какой поставить бензонасос на ВАЗ 2114

На ВАЗ 2114 и другие, этого семейства, ставят от фирм Бош либо Денсо, так как оригинальный топливный насос идет только в сборе с модулем (артикул 21102-1139009-02). Другим производителям могут отдавать предпочтение только из соображений экономии.

Производитель Артикул Средняя цена, руб.
SAT STFP06 799
MEAT DORIA 76416 1056
DENSO DFP0105 2504
BOSCH 80453453 2899
Необходимый для работы инструмент
  • Ключ на 10мм;
  • Отвертки "+" и "-";
  • Фен строительный;
  • Пасатижи;
  • Емкость для топлива.

Как поменять топливный насос

  • Открываем заднее сиденье, добираясь до лючка бензобака.
  • Открываем лючок, очищаем поверхность от грязи.
  • Отсоединяем трубки и провода от колбы.
  • Откручиваем и вытаскиваем топливную колбу.
  • Разбираем ее на столе, меняя бензонасос
  • Собираем всё обратно.

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Владельцам автомобилей самарского семейства ВАЗ 2114/2115 жаловаться не на что: их машины вполне справляются с нагрузками и редко выходят из строя. Но в некоторых случаях проблемой становится поломка бензонасоса. Это важнейший элемент системы, неисправности которого грозят серьёзными проблемами: мотор просто не будет работать.

Какие топливные насосы устанавливаются на ВАЗ 2114/2115

Бензонасос (или топливный насос) выполняет перекачку горючего из бензобака к двигателю. На автомобилях семейства ВАЗ 14-й и 15-й моделях бензонасос располагается в топливном баке. Бензобак размещён на днище автомобиля, в задней части. Поэтому, чтобы в случае необходимости добраться до топливного насоса, потребуется снять подушку с заднего сидения в салоне и найти скрытый под ними маленький люк.

Устройство «спрятано» под задними сидениями, под малозаметным люком в корпусе авто

На автомобилях самарского семейства ВАЗ (то есть на «четырнадцатых» и «пятнашках») устанавливают «родные» заводские бензонасосы марки «Саратов». Производительность у них средняя, а вот в плане герметичности они могут подвести водителя в любой момент. Однако главное их преимущество — низкая стоимость.

Каждый владелец ВАЗ-2114/2115 вполне может заменить неугодный бензонасос на более качественный. Например, на отечественные «ДААЗ» или проверенный временем «Пекар».

Производство бензонсосов находится в г. Дмитровград

Зарубежные аналоги: QH (Англия) и OTA (Италия) также идеально вписываются в топливную систему отечественных автомобилей, однако, стоимость их почти втрое превышает цену за саратовский бензонасос. Однако, в отличие от насосов отечественного производства, изделия QH и ОТА снабжены всего одной мембраной, зато очень толстой. Поэтому при использовании иностранных дорогих бензонасосов практически исключена возможность попадания топлива в масло.

Производство «Пекаров» открыто в г. Санкт-Петербург

Таблица: сравнительные характеристики бензонасосов на ВАЗ 2114/2115
Результаты испытаний бензонасосов
Характеристика «Пекар» ДААЗ Саратовский QH OTA
Давление нулевой подачи (при частоте вращения коленвала 2000 об/мин), кгс/см2 0,26 0,28 0,26 0,3 0,36
Производительность на свободный слив
(при частоте вращения коленвала 2000 об/мин), л/ч
80 76 73 92 74
Период всасывания при частоте вращения
коленвала 200 об/мин, с
4 13 12 9 6
Герметичность клапанов при давлении 0,3 кгс/см2
(утечка топлива в течение 10 мин), см3
8 12 20 8 8
Место 3 4 5 1–2 1–2

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

отсутствие герметичности в самом устройстве насоса (течь);

повреждение поверхностей мембран;

израсходовался ресурс моторчика насоса;

проблемы в проводке или реле;

грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.

После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.

В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.

Автомобиль при езде на небольшой скорости начинает дёргаться.

Ремонт бензонасоса ВАЗ 2114/2115

При проведении ремонта топливного насоса будем отталкиваться от того, что бензонасос мы уже сняли с бака. О том, как правильно демонтировать устройство, будет написано ниже, мы же остановимся более подробно на описании самого хода ремонтных работ:

Потребуется снять с модуля защитный стакан — для этого придётся поддеть отвёрткой фиксаторы стакана, и бензонасос свободно выйдет.

С корпуса бензонасоса откручиваем два винтика, который фиксируют датчик уровня горючего, после чего отсоединяем шлейф проводов, идущий от датчика и откладываем его в сторону.

Далее потребуется отсоединить фильтрующую сетку от насоса, воспользовавшись плоской отвёрткой.

В завершении разборки нужно снять сам корпус с устройства — на поверхности имеется шплинт, который необходимо вытащить.

Потребуется внимательно рассмотреть все детали устройства на предмет трещин, разрывов и деформаций. Как правило, чаще всего выходят из строя какие-либо конкретные части бензонасоса, которые гораздо проще и дешевле заменить, чем покупать новое устройство. Замена мембран, резиновой втулки или фильтра не представляет особой сложности: отвёрткой поддевается старое изделие и на его место натягивается новое. Сетка бензонасоса, поплавок или датчик уровня топлива также с лёгкостью монтируются обычной отвёрткой.

Сборка агрегата производится в обратном порядке.

Видео: как провести ремонт бензонасоса на ВАЗ 2115 своими руками

Что делать, если не работает бензонасос

Перед тем как что-то решать относительно ремонта или замены этого устройства, стоит вспомнить о том, что функция бензонасоса — это создание определённого давления в топливной системе автомобиля. Соответственно, первым делом необходимо измерить давление горючего, вполне возможно, чтобы точно диагностировать выход бензонасоса из строя.

Измерение давления в топливной системе

Нормальные показатели атмосфер в топливной системе ВАЗ-2114/2115 следующие:

на холостом ходу — 2.5;

после включения зажигания — от 3;

без трубки регулятора давления — 3.3;

с пережатым сливом — 7;

после давления на педаль газа — от 3 до 4.5.

Потребуется замерить давление сразу в пяти состояниях работы топливной системы, чтобы получить точные данные. Под капотом автомобиля располагается штуцер давления, потребуется отвинтить с него крышку и прикрепить манометр со шлангом. Включая зажигание, зажимая слив, нажимая на газ, необходимо провести все пять измерений давления.

С помощью манометра можно измерить давление топлива и, уже исходя из этого показателя, искать неисправность

Проверка проводки

В том случае, если показатели давления практически идентичны нормальным, потребуется проверить проводку на наличие короткого замыкания. Вполне возможно, что сам бензонасос находится в рабочем состоянии, пострадали лишь контакты, которые идут к нему.

Необходимо проводить проверку проводки бензонасоса на предмет короткого замыкания

Необходимо знать, что система проводки, которая выходит непосредственно на сам бензонасос, располагает тремя проводами: положительным, отрицательным и показателем уровня топлива в баке. Потребуется взять обычную лампочку с мощностью не более 12 V и закрепить её провода на контакты «+» и «-» на внешнем разъёме насоса. После завести мотор — если лампа моргнула, то контакт есть.

Если в цепи проводов есть изъян, то лампочка не загорится. Внутренние контакты бензонасоса проверяются следующим образом:

по очереди проводки лампочки подключаются к «+» и «-» на разъёмы бензонасоса, потом к его массе и реле;

если при подключении к отрицательному контакту лампа моргает, то контакт бензонасоса считается не рабочим, а если не моргает — то не рабочим является контакт «+».

После этого потребуется проверить сначала реле и предохранитель: если они в норме, то проводка повреждена где-то между насосом и реле.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов. Как правило, все они имеются у большинства автовладельцев:

рожковый ключ на 17;

удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

Открыть капот и отсоединить клемму «минус» от аккумулятора.

Поднять подушку заднего сидения в салоне автомобиля.

Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.

Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.

Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.

Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.

После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.

Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Видео: как заменить топливный насос в ВАЗ 2114
Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Самостоятельная диагностика и замена топливного насоса ВАЗ 2114/2115

Замена топливного насоса ВАЗ 2114/2115

Неисправность топливного насоса в автомобилях ВАЗ 2114 и ВАЗ 2115 — явление достаточно распространённое. Решить эту проблему можно самостоятельно, не прибегая к услугам автосервиса. Процедура замены насоса довольно проста. Она потребует лишь несколько часов свободного времени и стандартный набор инструментов.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см 3 и 1,6 см 3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Топливный насос ВАЗ 2114/2115

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

Топливный модуль ВАЗ 2114/2115

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Схема топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  • 2112–1139009–12 — для двигателей объёмом 1,5 см 3 ;
  • 2112–1139009–01 — для двигателей объёмом 1,6 см 3 ;
  • 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см 3 .

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  • при включении зажигания отсутствует звук работающего насоса;
  • двигатель не запускается или запускается с трудом;
  • силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  • появились «провалы» при разгоне;
  • мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  • топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  • форсунки и регулятор давления топлива работают в штатном режиме;
  • исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

  • неполадками в цепи питания устройства;
  • выходом из строя элементов запуска и защиты (реле и предохранителя);
  • износом деталей электродвигателя.
Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  • автомобильный тестер (мультиметр);
  • крестовая отвёртка;
  • два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

Проверка электрической цепи

  1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

Проверка наличия «массы»

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

  • манометр (можно шинный с пределом измерения 5–7 кПа);
  • шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
  • два хомута для шланга соответствующего диаметра;
  • крестообразная отвёртка;
  • ниппельный колпачок;
  • сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

  1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
  2. Снимите со штуцера пластиковый колпачок (заглушку).

Штуцер для измерения давления топлива

Золотник штуцера

Манометр со шлангом

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Видео: как отличить оригинал от подделки

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

  • отвёртка с крестообразной битой;
  • тонкая шлицевая отвёртка;
  • ключ или головка на 7;
  • ключ на 10;
  • ключ на 17.
Видео: демонтаж топливного насоса

Последовательность действий следующая:

  1. С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
  2. Откройте пробку бензобака для снижения в нём давления.
  3. Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.

Лючок топливного модуля

Крышка топливного модуля

Трубки топливопроводов

Крепление крышки топливного модуля

Демонтаж топливного модуля для его замены

Разборка топливного модуля

Отсоединение топливных трубок

Снятие стакана с направляющих

Снятие бензонасоса

Видео: разборка топливного модуля

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
