Как уменьшить скорость швейной машинки

Понизить скорость на промышленной швейной машинке с фрикционным электродвигателем

В данном посте расскажу как существенно снизить скорость промышленной швейной машинки с фрикционным электродвигателем. Это может потребоваться при шитье кожи, чехлов, снаряжения, прочих тяжелых тканей, ремней не профессиональными пользователями, для которых скорость не нужна, либо нужна повышенная мощность.
Путь уменьшения диаметра шкива на электродвигателе не даёт существенного снижения скорости.

Прямой ременной привод с фрикциона на швейную машинку

К примеру с моим электродвигателем на 1500 об/мин (округлил), с минимально найденным шкивом 45мм скорость составляет 1500*4.5/7.5 = 900 стежков в минуту. Что для меня слишком быстро, а ловить педалью скорости у меня не хватает опыта (и в перспективе не просматривается). Чтобы шить с приемлемым результатом требуется снижать скорость.

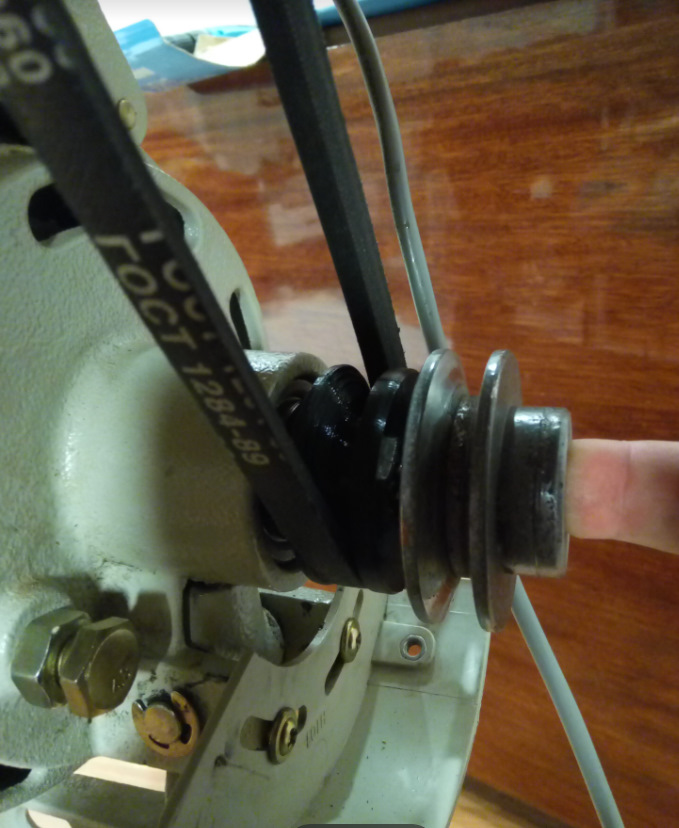

Шкивы, слева (установленный) с тингиверса 45мм, справа самый маленький из доступных алюминиевых.

Ранее у меня был электродвигатель на 380В. Шил с использованием частотного преобразователя, выкручивая на 15-20%. Текущий электродвигатель на 220В, однофазный с пусковой обмоткой через фазосдвигающий конденсатор.

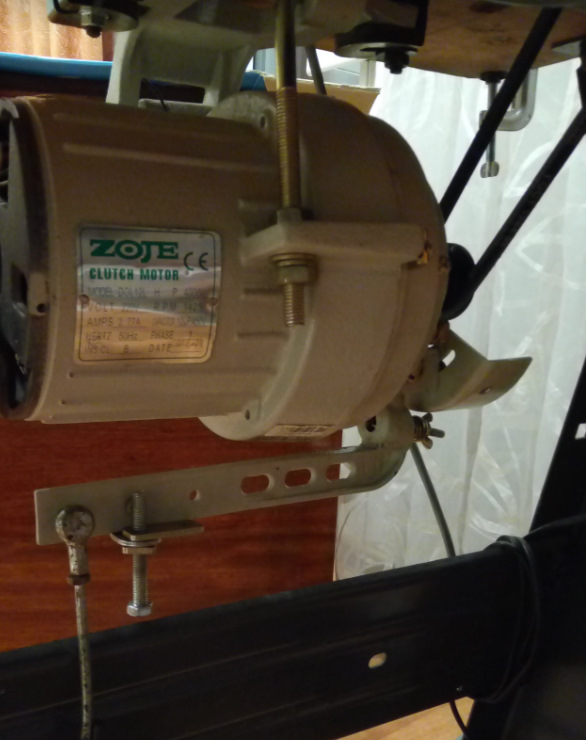

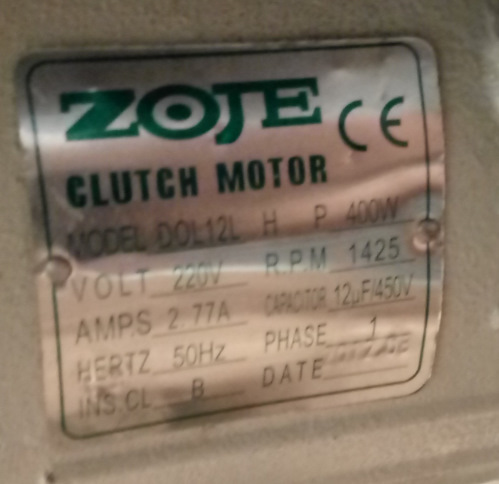

Шильдик электродвигателя, по габаритам аналог FDM, так же китаец

Снижать обороты будем механически, с использованием двойного шкива на подшипниках, с большим ведущим и маленьким ведомым колёсами. Отношение размеров шкивов даёт коэффициент снижения оборотов.

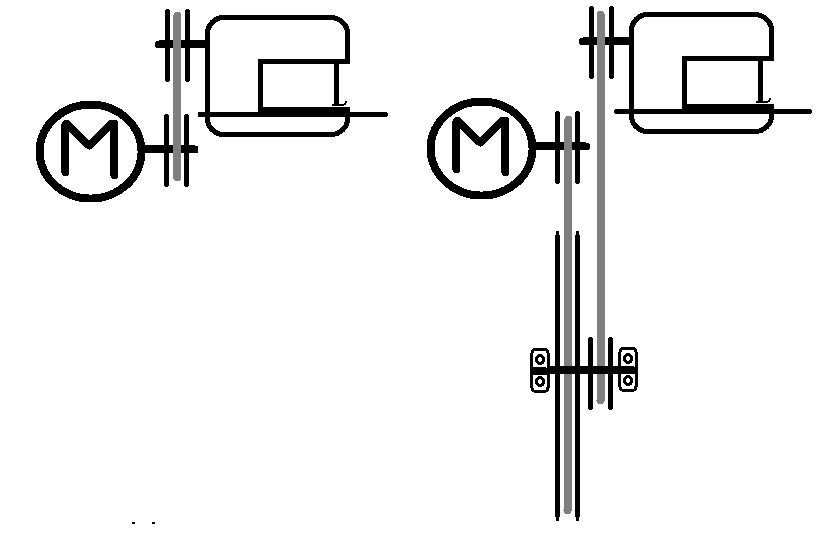

Принципиальная схема

Заполучить подобный шкив вариантов много, можно заказать у знакомого токаря, выточить самому, включая вариант из фанеры на импровизированном токарном из дрели, и т.п. Я распечатал на бытовом 3d принтере (FDM). Нашел модель на тингиверсе под ремень Z(0) (10×6мм, угол 40градусов), диаметр 280мм/50мм на 60201 подшипниках, подходящих для установки шпильки М12. Рядом модель шкива 45мм на электродвигатель.

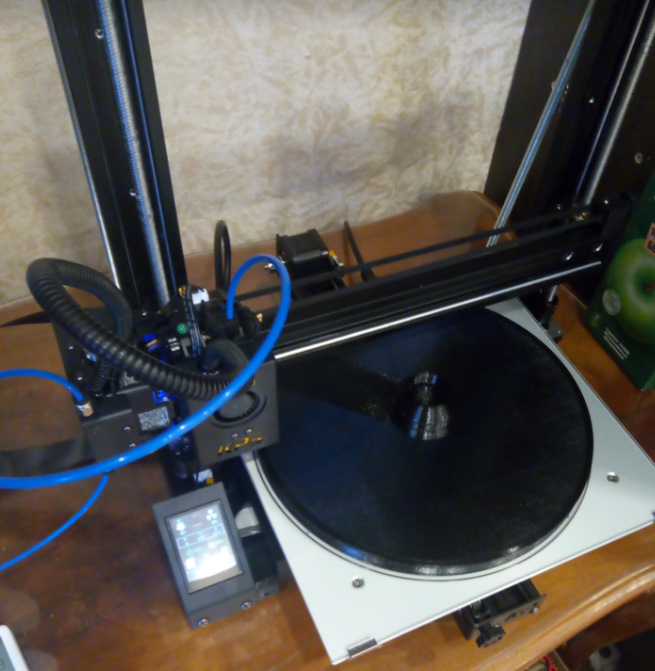

Распечатанная модель шкива.

Настройки печати каждый подберёт под свои потребности, печать с полным заполнением — чуть менее килограмма. Мне с настройками помог Vitaly-RU , печатал PETG.

Поддержки, удалять с осторожно! При удалении пропорол крестовой отверткой ладошку.

После покупки подходящего по размерам второго ремня (950мм, первый 1060мм), наступил полный DIY. Шпильки М12 в 60201 подшипники, под руками не оказалось, но попались гайки, центрирующие шпильку М10 под 12мм, размера шпильки М10 не хватило, нарастил удлинённой гайкой.

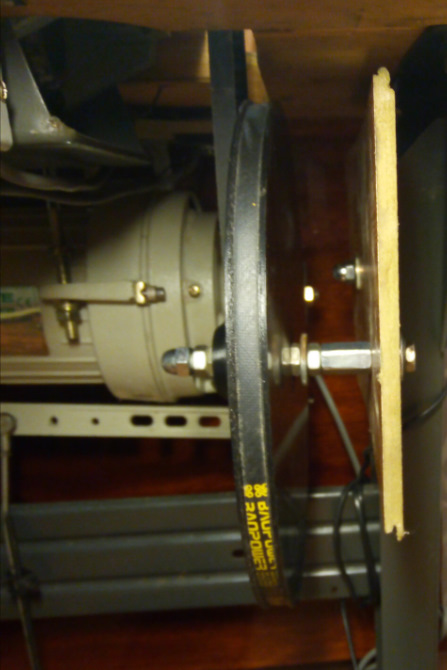

Крепление шкива методом DIY.

В качестве рычага для установки шкива выступил кусок ламината, попавшийся на глаза,

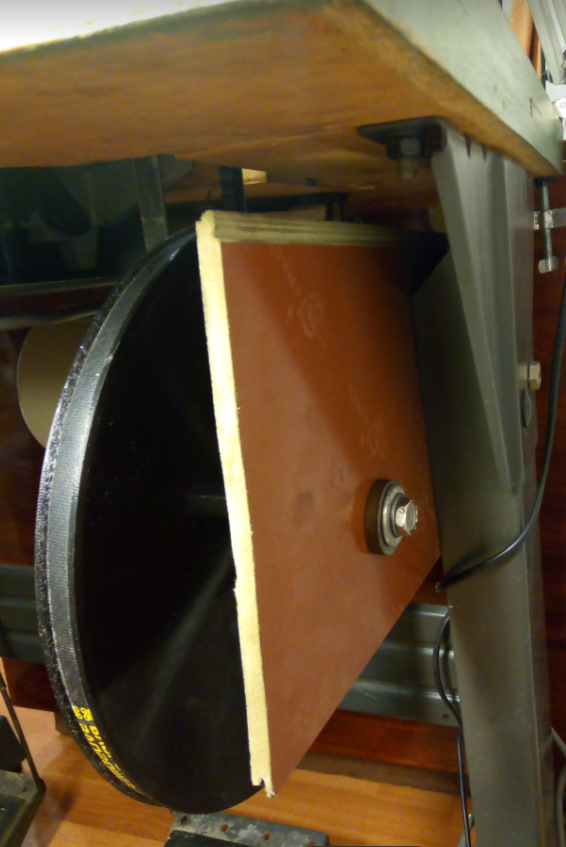

Кусок ламината, на заднем плане болт, в штатное отверстие в ножке стола.

работает за счёт силы трения — прикручен к П профилю ноги стола, сначала думал нужно будет ставить клин, или пружину, но прикрутив ламинат посильнее сила трения сохраняет натяг ремня.

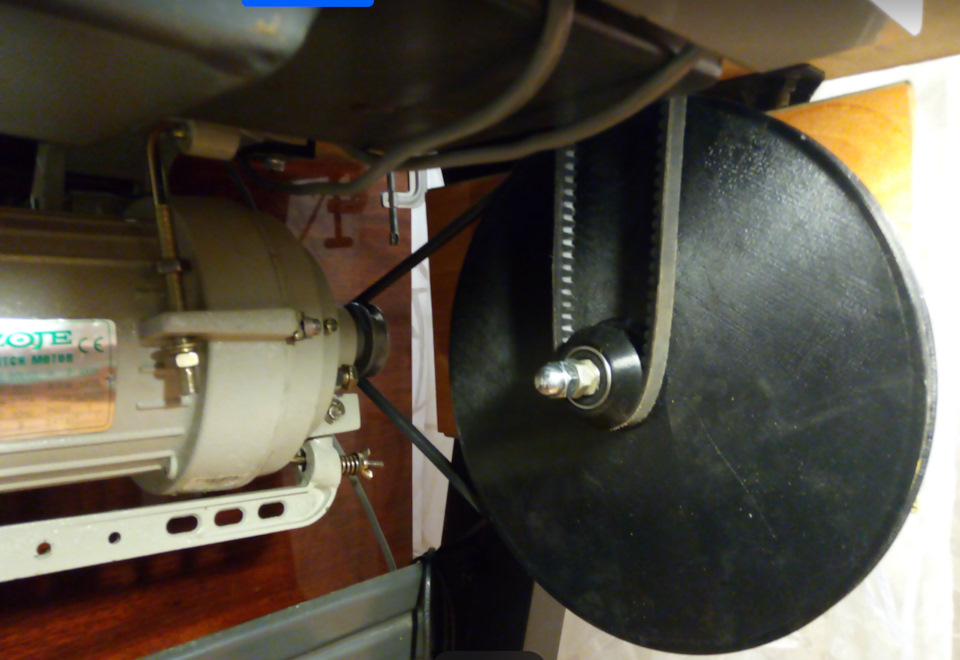

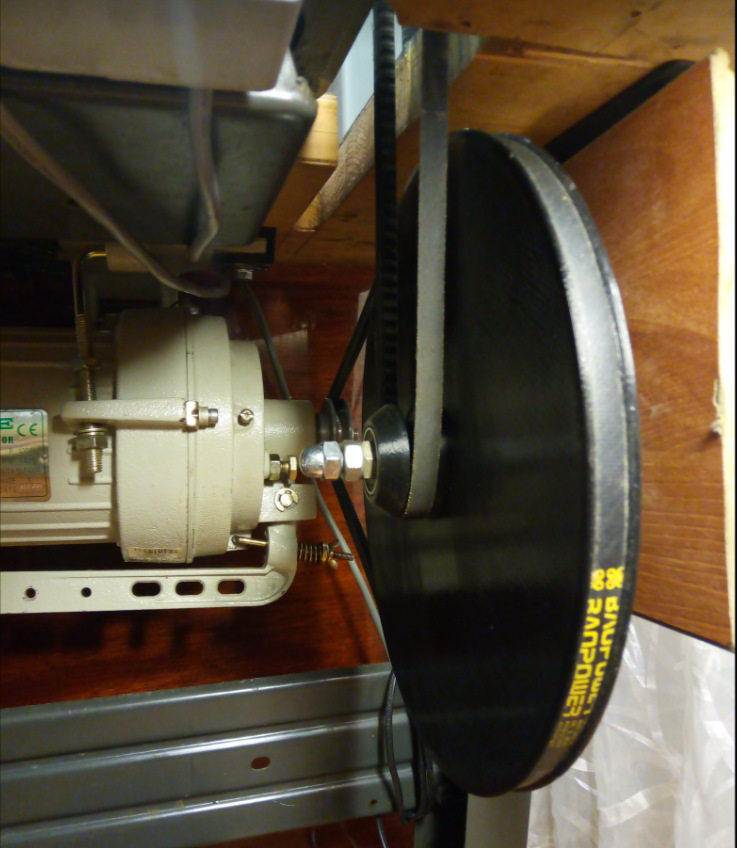

Установленный двойной шкив, ведущее (большое) колесо соединяем с электродвигателем, ведомое (малое) со швейной машинкой. И никак иначе 😉

При этом остаётся возможность приподнять рычаг из ламината и снять ремень со шкива, для переворота машинки (если там нитка застряла, шпульку поменять (если на ощупь не получается)).

Ремень соединяющий ведомое колесо с швейной машинкой пришлось покупать из того что было в автомагазине, печать закончилась 23 февраля, магазины резинотехнических изделий ушли на праздники до понедельника, 280 против 81 руб, и ненужные зубчики. Чтобы ослабить ремень, поднимаем рычаг из ламината, упирая в стол. В таком положении ремень можно снять с ведомого шкива.

При таком расположении шкива потребовалось выпилить кусок стола, иначе цепляло ремень. Штатная защита ремня так же не встала (стала цеплять ремень), лечится сверлением новых отверстий под винты.

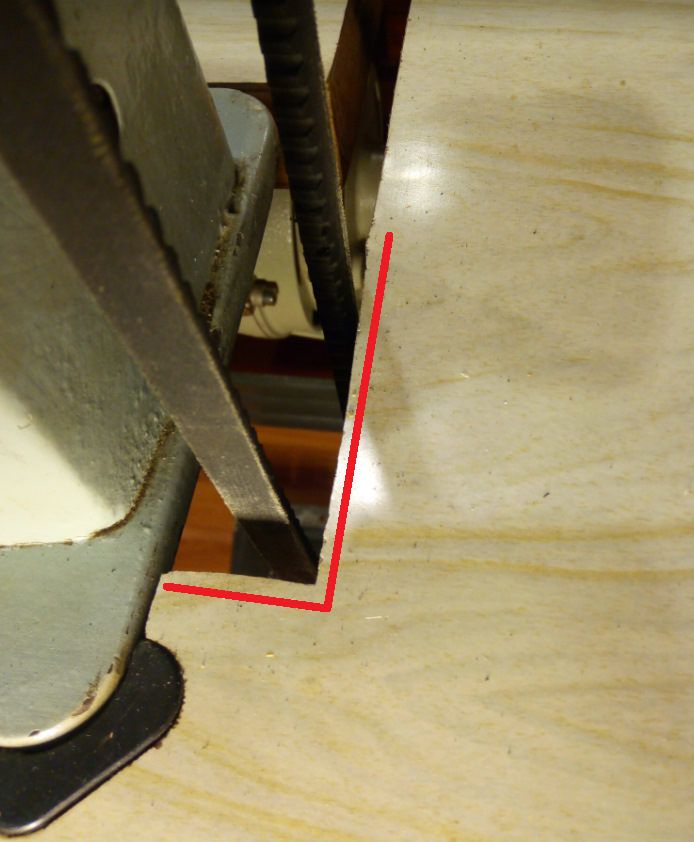

Выпил в столе под ремень

При использовании БУ электродвигателя, рекомендую проверить наличие кантиков на фрикционной накладке. Кантики входя в зацепление дают резкое увеличение скорости, от педали же требуется плавная обратная связь. Я счесал их с помощью напильника, включив электродвигатель, и пылесос ;). Фрикцион всё равно придётся снимать (3 винта), как минимум для замены шкива на электродвигателе.
Воспользовался советом с чипмейкера и нанёс немного солидола на фрикционный механизм, добившись более плавного схватывания, немного это размером с несколько головок спичек.

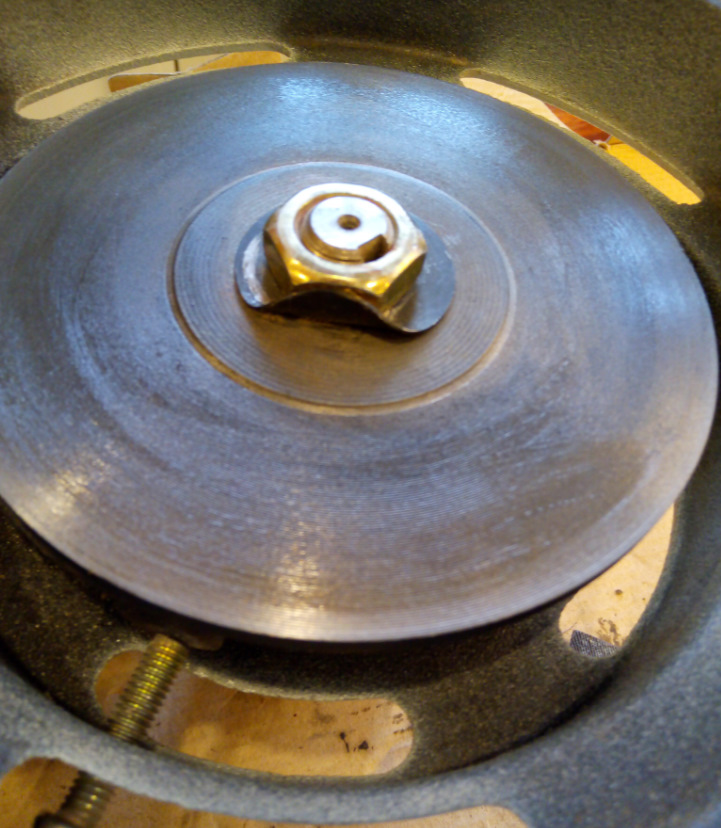

Смазал фрикционный механизм для более плавного схватывания, лишнее думаю впитается в пробковую накладку.

Для увеличения чувствительности педали советуют нарастить рычаг. У себя не реализовывал, нет места.

В итоге скорости снизились существенно, по ощущениям стало даже как то мало. На деле под разные цели и задачи можно выбрать диаметры ведущего и ведомого колёс для получения нужной скорости.

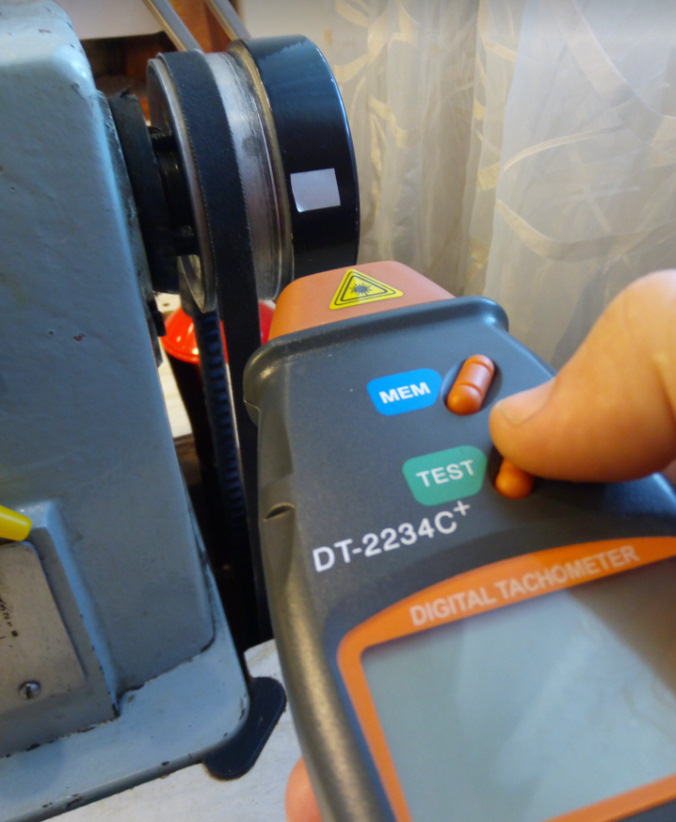

На валу швейной машинки, приклеена светоотражающая тест полоска. На валу швейной машинки. Максимальные обороты — 206 (педаль в пол до отсечки (мем тойота спинтер для олдов)).

Картинка для привлечения внимания

Можно ли уменьшить скорость работы швейной машинки Чайка? И как?

При даже самом легком нажатии на педаль привода машина начинает строчить очень быстро. Когда строчишь что-то длинное и прямое, то это нормально, а когда надо сделать буквально несколько стежков, то она, зараза, не слушается. Можно ли как-то уменьшить скорость работы?

Скорее всего проблема возникла в педали и вам надо будет её разбирать и смотреть что там с реостатом, который отвечает за величину оборотов двигателя привода швейной машинки. Возможно там уже износились щётки (электроды) и они требуют замены. Но скорее всего проще купить новую педаль.

Ну и видео на эту тему собственно:

Нервно строчащая швейная машина не является нормой. При этом часто случается, что швейная машинка быстро шьет сама по себе. Чтобы привести ее в нормальный режим работы, придется обращаться к электрику. Он проведет ремонт, профилактику. Вскрытие, наладка работы педали привода часто не под силу женским рукам, мозгам владелицы машинки. А строчить, не дожидаясь мужского вмешательства, бывает необходимо.

Поэтому приведу пару лайфхаков, как снизить скорость работы электрической швейной машины без ремонта:

• во-первых, стоит развернуть педаль привода наоборот: верхней высокой частью к шьющему. В этом случае нажать сильно на педаль физически не получится, будет доступен только легкий ход;
• во-вторых, можно ослабить натяжение ремня привода в месте крепления мотора. Для этого ослабляется винт, крепящий кронштейн с мотором к корпусу швейной машины, и легким поворотом вверх-вниз мотор умышленно устанавливается со слабиной ремня;
• в-третьих, при нормальном положении педали привода нужно поставить ступню так, чтобы она носком достигала только первой трети поверхности пускового механизма. В этом случае нажать сильно тоже не получится.

Все перечисленные меры являются временными. Если привод не исправен, нужно обращаться к электрику. Длительная работа с неисправными механизмами приводит к окончательной поломке последних, может причинить вред здоровью швеи.

Как понизить скорость шитья промышленной швейной машины – все варианты

Как понизить скорость шитья промышленной швейной машины. Промышленные швейные машинки относятся к классу профессионального оборудования, поэтому начинающим швеям справляться с такими вариантами будет сложно. Часто, начинающие жалуются не на то, что им сложно заправить нитку или настроить ее натяг, а именно на чрезмерно высокую скорость шитья.

Конечно же, человеку, имеющему дело с этим механизмом не так уж часто, будет сложно успевать за темпом работы машинки, что скажется на результате выполненной работы и даже может привести к травмам. Чтобы избежать таких неприятных последствий, нужно узнать, как понизить скорость шитья промышленной швейной машины, чтобы работать на ней было более просто и комфортно. Со временем, научившись шить профессионально, можно будет снова ускорить работу машинки, выполняя с помощью нее еще больше модных задач.

Как можно выполнить уменьшение скорости

Если разобраться в устройстве промышленной швейной машине, то можно отметить, что каждый прибор из этой категории имеет такую важную деталь, как шкив. Чем большего размера эта деталь, тем быстрее машинка будет шить. Если купить и установить в машину шкив меньшего размера, то и шить на ней можно будет медленнее, что точно необходимо начинающим швеям. Конечно же, чтобы выполнить эту задачу, нужно быть, как минимум, хорошим мастером, а если человек в этом не разбирается, то придется вести машинку к профессионалу.

Если шкив нельзя заменить либо сделать новый, то можно докупить для промышленной швейной машинки сервомотор. Во многих промышленных машинках установлен фрикционный двигатель, а он работает очень быстро, так вот, если провести его замену на вариант, о котором говорилось ниже, то можно значительно снизить скорость шитья. Установив современный сервомотор, владелец промышленной швейной машины сможет пользоваться такими преимуществами:

• возможность проводить контроль скорости двигателя самостоятельно;
• возможность сэкономить достаточное количество электрической энергии;
• такой вариант имеет вес значительно меньше и является фактически долговечным;
• мотор имеет высокую стойкость к износу;
• у этих моторов имеется специальный переключатель, предназначенный для обратного вращения;
• мотор почти не шумит и дополнительной настройки не требует.

Для уменьшения скорости шитья можно использовать и другие решения, о которых должен знать каждый владелец промышленной машинки.

Все варианты решения проблемы

И так, если у кого-то есть проблема с промышленной швейной машиной, из-за того, что шьет она слишком быстро, решить ее можно будет следующими способами:

• покупка нового сервомотора и его качественная установка;
• замена обычного шкива на вариант более компактного размера;
• выбор регулятора скорости для двигателя и его установка;
• проведение технической регулировки двигателя, полностью разобравшись с его устройством.

Если человек является хорошим механиком, то выполнение указанных задач для него не будет сложным, а вот для тех, кто в технике мало понимает, рекомендуется найти хорошего мастера и обратиться к нему. Если, попробовав шить на промышленной швейной машине человек понимает, что ее скорость явно не для него, то решением указанной проблемы явно стоит заняться. Отрегулировать скорость можно самостоятельно или воспользовавшись услугами мастеров, чтобы процесс шитья на машинке был еще более комфортным и простым. Понизить скорость шитья можно несколькими способами, благодаря чему, каждый сможет выбрать для себя наиболее комфортный вариант для продолжения шитья.

При копировании активная ссылка на Handmade-Paradise.ru обязательна!

Вы можете отправить этот пост в социальные сети и закладки:

Как уменьшить скорость швейной машинки

Очень часто мне стали задавать вопросы про машинку, про скорость.
Когда я первый раз попробовал что-то прострочить на своей машине (Typical 6-7) я чуть руки по локоть не оторвал) Скорость бешенная.

Есть два пути решения этой проблемы.
Простой и замороченный.

Но немножко отступлю от самих решений и немножко вас разочарую. Все так думают, но : СЕРВОПРИВОД НЕ РЕШИТ ПРОБЛЕМЫ, МАШИНКА НЕ СТАНЕТ СТРОЧИТЬ КАК УЛИТКА.

Почему-то все думают, что сервопривод настолько крутая штука, что с ней можно делать все что угодно. Это не так. Это конечно мега крутое изобретение, очень классное и удобное. Но увы, даже на маленьких оборотах его не заставить вышагивать со скоростью солдатика, марширующего под кремлевской стеной.

Все дело в шкивах. Шкивы — это маленькие повелители скорости, властелины вашего самообладания и разрушители спокойствия начинающего "швея" )))))

Эти гадские шкивы продаются везде от 80-ти мм. А это уже многовато. С заводу у меня стоял вообще 120мм. Это АД )))) Для начинающего — это реальный АД…

Я купил 60мм, стало лучше, но не то.
Теперь переходим непосредственно к решению проблемы.

Решение 1. Этим решением с удовольствием пользовались наши деды и отцы в стадии зачатия своей профессии (в основном наверное обувщики, только им не нужна большая скорость) …

Садимся на попу под стол работающей машины. Берем две фанерки, соединяем между собой и подставляем под педаль. Надавливаем на педаль, когда машина начала еле еле шить. Ловим фанеркой эту величину.
Конечно же проще это делать вдвоем — один под педалью, другой давит на педаль ногой. Поймали момент, когда машина еле работает. Любым образом ограничиваем педаль таким образом. Мне проще, у меня мастерская, я прикручивал к полу фанеру уголком. Можете просто что-то подставить. Как бы вы не давили на педаль, у вас всего два положения — ВКЛ/ВЫКЛ )))) Поднастроились, приноровились — уменьшаем на 1мм (это величина просто для примера, смотрите по месту). Машина стала шить быстрее . И так далее. Постепенно вы научитесь дозировать ногой давление на педаль и контролировать скорость 100%. Можно конечно и сразу начинать шить, но так становится реально понятнее многие моменты до того, как вы научитесь контролировать скорость. В вашей голове будут фиксироваться и откладываться вещи, относящиеся не только к контролю скорости шитья.

Решение 2. Тут нужен токарь. Нужно сделать новый шкив. Один, двойной. Большой будет примерно 200мм, маленький 50мм. Можно менять размеры, к примеру можно 250-40, это решать вам. Я себе сделал такой, доволен 100%. На большой шкив ремень идет на мотор, маленький шкив на машину.

Физику и математику объяснять не буду.

Хотя меня не отпускает мысль попробовать сделать наоборот, маленький шкив пустить на мотор, большой на машину. Логически, как по мне, правильнее. Но я почему-то сделал как "у всех", пока доволен))

Смотрите, что в итоге
На видео я специально придерживаю кожзам пальцем, чтобы не подумали, что я притормаживаю шкив машины рукой))) Могу снять специально еще одно видео, где будет общий вид. Для неверующих))

Можно ли уменьшить скорость работы швейной машинки Чайка? И как?

При даже самом легком нажатии на педаль привода машина начинает строчить очень быстро. Когда строчишь что-то длинное и прямое, то это нормально, а когда надо сделать буквально несколько стежков, то она, зараза, не слушается. Можно ли как-то уменьшить скорость работы?

Скорее всего проблема возникла в педали и вам надо будет её разбирать и смотреть что там с реостатом, который отвечает за величину оборотов двигателя привода швейной машинки. Возможно там уже износились щётки (электроды) и они требуют замены. Но скорее всего проще купить новую педаль.

Ну и видео на эту тему собственно:

Нервно строчащая швейная машина не является нормой. При этом часто случается, что швейная машинка быстро шьет сама по себе. Чтобы привести ее в нормальный режим работы, придется обращаться к электрику. Он проведет ремонт, профилактику. Вскрытие, наладка работы педали привода часто не под силу женским рукам, мозгам владелицы машинки. А строчить, не дожидаясь мужского вмешательства, бывает необходимо.

Поэтому приведу пару лайфхаков, как снизить скорость работы электрической швейной машины без ремонта:

• во-первых, стоит развернуть педаль привода наоборот: верхней высокой частью к шьющему. В этом случае нажать сильно на педаль физически не получится, будет доступен только легкий ход;
• во-вторых, можно ослабить натяжение ремня привода в месте крепления мотора. Для этого ослабляется винт, крепящий кронштейн с мотором к корпусу швейной машины, и легким поворотом вверх-вниз мотор умышленно устанавливается со слабиной ремня;
• в-третьих, при нормальном положении педали привода нужно поставить ступню так, чтобы она носком достигала только первой трети поверхности пускового механизма. В этом случае нажать сильно тоже не получится.

Все перечисленные меры являются временными. Если привод не исправен, нужно обращаться к электрику. Длительная работа с неисправными механизмами приводит к окончательной поломке последних, может причинить вред здоровью швеи.

Промышленная машина шьет слишком быстро – как уменьшить ее скорость

Для тех, кто только начал работать с промышленным шейным оборудованием, скорость может показаться слишком большой. Не успевая за такими темпами, можно сделать неровные швы или вообще травмироваться. Именно поэтому, для начинающих швей стоит понизить скорость промышленной машины, а когда они к ней привыкнут можно настроить ее на максимальный показатель, что уже позволит работать быстро и профессионально. И так, с вопросом, как понизить скорость шитья промышленной швейной машины сталкиваются многие, поэтому особенности этого момента технической настройки стоит рассматривать детальнее.

Немного об устройстве электропривода

Электропривод швейной машины является довольно сложным техническим механизмом, ч которым разобраться новичку будет не так уж и легко. электропривод современной промышленной швейной машины состоит из таких частей, как фрикцион, двигатель электрического типа, устройство электрозащиты и управления, а также система передачи. Количество оборотов швейной машины выставляется с помощью специального регулятора и часто, чисто ошибочно, его делают слишком большим, что делает процесс шитья настоящей проблемой. Для устранения такой неполадки, как слишком высокая скорость, придется вспомнить все навыки механика и разобрать педаль, чтобы провести грамотную регуляцию.

В большинстве промышленных машин используются фрикционные моторы, которые часто могут быть причиной слишком высокой скорости, а если их заменить сервомоторами, то проблема будет решена, а параметры скорости будут регулироваться намного проще и комфортнее. Заменив фрикционный мотор сервомотором, можно получить следующие преимущества:

• скорость двигателя можно контролировать без проблем;
• экономия электрической энергии до 90%;
• такие моторы имеют небольшой вес и устойчивы к быстрому износу, поэтому являются фактически долговечными;
• моторы оборудованы переключателями для обратного вращения;
• не требуется дополнительной регулировки, уменьшается уровень шума.

Из этого можно сделать вывод, что банальная замена мотора может решить не только проблемы со скоростью, но и другие дискомфортные вопросы. Такой мотор не обязательно встраиваться в машину, он может выступать и отдельной единицей, что очень практично.

Варианты понижения скорости шитья промышленной машины

Есть несколько вариантов, которые используются мастерами для того, чтобы понижать скорость работы промышленных швейных машин. Среди самых актуальных вариантов, которые используются для решения этой задачи, стоит отметить такие:

• покупка и установка сервомотора с регуляторами скорости;
• проведение замены шкива;
• выбрать для двигателя регулятор скорости и установить его;
• разобраться с самим устройством двигателя и провести соответственную техническую регулировку.

Конечно же, человек, далекий от технических понятий, с такими задачами вряд ли справляться будет, но если покопаться в инструкции, найти всю информацию о моторе и его функциональности, то можно решить указанную задачу. Наиболее оптимальным вариантом решения этой задачи станет установка сервомотора, который не только скорость позволит регулировать, но и будет работать намного тише, а также служить гораздо дольше. Если же владелец швейной машины хорошо развирается в механике, то он может заменить действующий шкив на более подходящий, что позволит снизить скорость шитья в несколько раз. На регуляцию уйдет некоторое время, но шить можно будет в нормальном темпе.
