Увеличение мощности с помощью пайпов: правда или миф?
Звучное слово «пайп» дословно переводится как «трубка». В мире автотюнинга — это элемент выпускной системы автомобиля. Тюнинг-ателье предлагают установить пайпы, чтобы изменить звук выхлопа и увеличить мощность. Для непосвещённого человека звучит заманчиво. В статье разберёмся какие бывают пайпы, зачем они нужны и как работают.
Виды пайпов
Самый распространённый способ тюнинга выхлопа — установить даунпайп . Это труба увеличенного сечения, которая стоит между выпускным коллектором и турбиной. Даунпайп ставят не только с целью тюнинга, но и на место отработавшего свой срок катализатора.
Даунпайп на Toyota Chaser
Он представляет из себя цельный кусок трубы. В середину вварена гофра для снижения вибраций и придания подвижности всей конструкции. На конце даунпайпа приварен фланец для крепления трубы к выпускному коллектору.
Даунпайп на Audi A4
Другие элементы, с помощью которых прокачивают выхлоп, тоже называются пайпами. Они получили названия благодаря своей форме.
X-пайп соединяет две трубы в форме буквы Х. Нетрудно догадаться, как выглядит и H-пайп.
X-пайп и Н-пайп
Y-пайп разводит выхлоп на две стороны. Той же цели служит Т-пайп , но имеет немного иную форму.
Зачем нужны пайпы
Давайте посмотрим, что пишут о пайпах те, кто на них зарабатывает.
Даунпайп в выхлопной трассе автомобиля нужен для более эффективного отведения выхлопных газов. Обычная штатная приёмная труба имеет достаточно маленький диаметр, который не позволяет всему объёму раскалённых выхлопных газов с большой скоростью выходить наружу. Вследствие чего мощность мотора значительно снижается.
Даунпайп и обычная выхлопная труба
Прибавка мощности при установке даунпайпа составляет от 5% до 12% без чипа, а с чипом до 30-35%. Конкретный прирост мощности также зависит и от состояния вашей выхлопной трассы, её элементов и степени «задушенности».
Звучит заманчиво и аргументировано. Давайте разбираться в тонкостях такого тюнинга.
В момент, когда поршень находится в верхней точке, открывается выпускной клапан, а впускной ещё не закрыт. Это достигается применением таких систем, как VVT-I и её аналогов.
Как работают поршни и клапана
Образуется «сквозняк», который затягивает в камеру сгорания дополнительное количество смеси. В момент движения поршня в нижнюю точку и открытия впускного клапана в камере оказывается больше смеси. КПД двигателя увеличивается и на определённой частоте оборотов превышает 100%.
Выхлопная система
Увеличенная труба действительно улучшит продувку камер сгорания. Но электронный блок управления получит обратную связь от датчика абсолютного давления и датчика массового расхода воздуха, и скорректирует состав топливно-воздушной смеси.
Выводы
Пайпы действительно увеличивают продувку камер сгорания, даже на атмосферных моторах. Но чтобы получить желаемую прибавку к мощности и крутящему моменту, необходимо подходить к тюнингу комплексно. Современные моторы хоть и умны, но не способны обучиться новому режиму работы. Для этого потребуется новая прошивка.
Даунпайп обязателен, если вы хотите установить новую или увеличить давление наддува родной турбины. От выпуска потребуется повышенная эффективность при отводе выхлопных газов.
Кроме того, установка даунпайпа — хорошее решение, когда вышел из строя катализатор и вы решили от него избавиться . В таком случае мощность действительно увеличится. Но прибавку вы получите, благодаря отсутствию лишней преграды на выпуске в виде катализатора. Даунпайп, сам по себе, лишь заменит участок выхлопа, на котором стоял нейтрализатор.
Отдельно стоит сказать о цене такой примочки. Тюнинг — дорогое удовольствие. Его могут себе позволить те, у кого есть свободные деньги. Сервисы это понимают: стоимость красивого куска трубы с приваренным фланцем и вваренной гофрой в середине начинается от 8 тысяч и доходит до 30.
Установленный даунпайп на Audi A4. Фото — drive2
Увлечённые люди готовы платить за своё хобби — взгляните на рыбаков, покупающих спиннинг за десятки тысяч рублей. И автолюбители в этом вопросе не исключение.
Наука в каждый дом. Даунпайп и интеркуллер. Объяснение что к чему.
Дорогие подписчики! Этот пост открывает новый раздел познавательных записей в БЖ с научным и практическим подходом. Надеюсь, я смогу обстоятельно и просто рассказывать Вам об интересующих тысячи автолюбителей вещах и рубрика "приживется" на Драйве! В данной записи, на примере установленного на моем автомобиле двигателя N20B20 я расскажу о таких элементах как даунпайп и интеркуллер и почему при правильном тюнинге необходимо обратить на них внимание. Пост актуален для всех владельцев турбированных автомобилей.
Рассмотрим основные понятия.

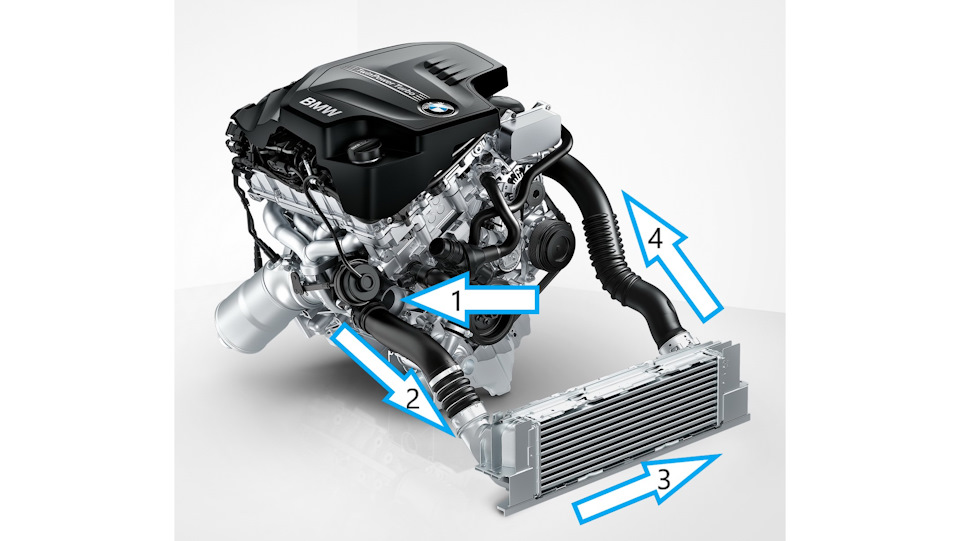

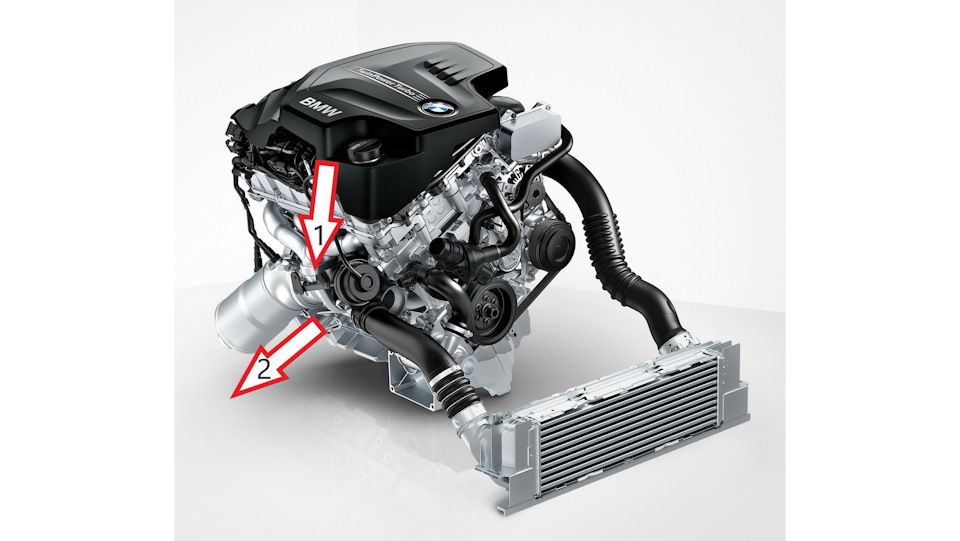

Рисунок 1 — Фото с отмеченными основными элементами.
На данном рисунке (рис. 1) отмечены цифрами:
1 — Каталитический нейтрализатор.
2 — Турбонагнетатель.
3 — Бустпайп.
4 — Интеркуллер.
5 — Чаржпайп.
Каталитический нейтрализатор. Он же "катализатор" или "кат". Предназначен для снижения концентрации вредных веществ в составе выхлопных газов. Его работа наглядно продемонстрирована на рисунке 2.

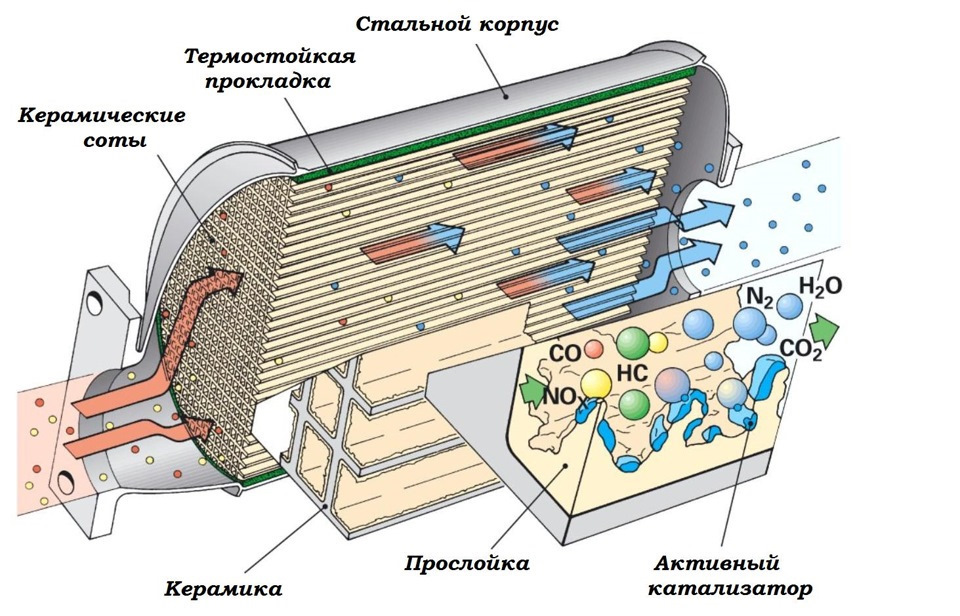

Рисунок 2 — Работа катализатора.
Принцип работы: Выхлопные газы проходя через керамические соты в катализаторе взаимодействуют с активным веществом и в процессе химических процессов оксид углерода (СО – он же "угарный газ"), НС (не сгоревшие углеводороды), оксиды и двуокси азота (NO и NO2), а так же двуокись серы (SO2, смешиваясь с водой образует сернистую кислоту (H2SO3) — причину кислотных дождей) образуют на выходе водяной пар (H2O) и двуокись углерода (СО2 – углекислый газ), что наносит гораздо меньший вред окружающей среде.
Турбонагнетатель. Он же "нагнетатель" или просто "турбина". Устройство, которое использует энергию выхлопных газов для нагнетания воздуха в двигатель внутреннего сгорания. На рисунке 3 Вы видите основные элементы турбины. Да, они бывают и с электроприводом, но массово используются такие как в нашем примере — с приводом выхлопными газами.

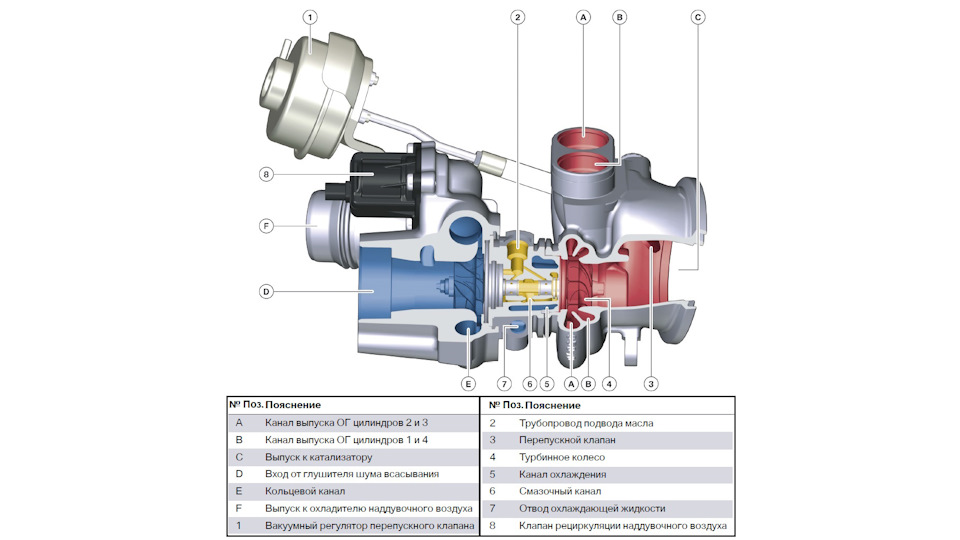

Рисунок 3 — Схема турбонагнетателя для двигателя N20B20.
Принцип работы следующий: Горячие газы поступающие из двигателя раскручивают крыльчатку горячей части турбины, которая находится на одном валу с крыльчаткой в холодной части нагнетателя. Та, в свою очередь, вращением "всасывает" воздух, поступающий через фильтр "с улицы" и "проталкивает" его в сторону впуска двигателя.
Интеркуллер. Он же "промежуточный охладитель" или "охладитель наддувочного воздуха". Исходя из названия охлаждает воздух, нагнетаемый турбиной на пути его следования к впускному коллектору.
Бустпайп и чаржпайп (англ. boost pipe и сharge pipe) являются обычными воздуховодами, по которым воздух движется из "А" в "Б" (от выхода холодной части турбины к впускному коллектору двигателя).
Разобравшись с основными терминами перейдем к принципу подачи воздуха в двигатель и работе газов.

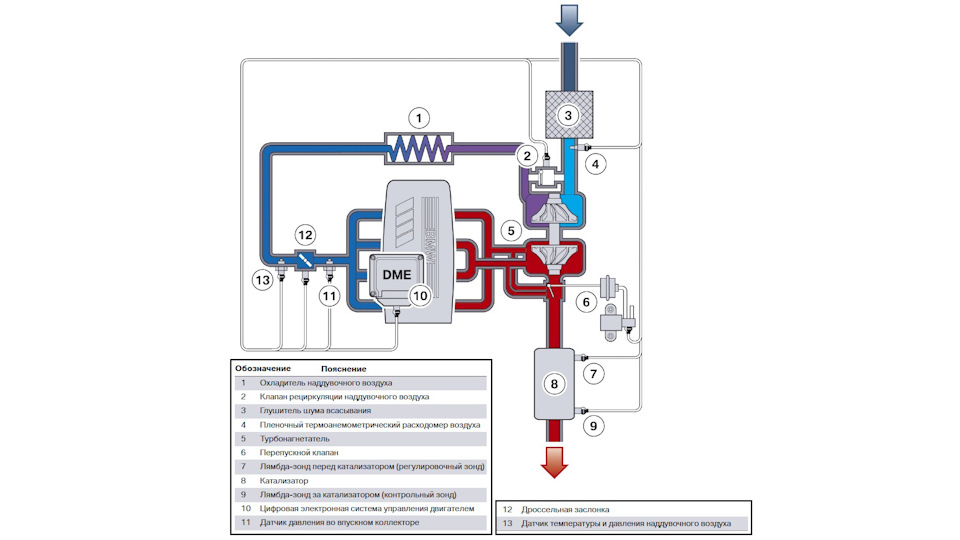

Рисунок 4 — Общая схема движения газов.
На цветовой палитре видно температуру газов:
— красный = горячие;
— фиолетовый = теплые;
— голубой = слегка подогретые;
— синий = холодные.
Холодный воздух поступая на вход холодной части турбины нагнетается крыльчаткой, в результате чего из-за теплообмена с корпусом турбины нагревается. Далее воздух двигается по бустпайпу к интеркуллеру, в котором за счет теплообмена с радиатором интеркуллера, обдуваемого воздушным потоком, охлаждается и через чаржпайп попадает во впускной коллектор двигателя. На этом воздух прекращает свое существование и в результате смешивания с топливом и остатками выхлопных газов, не успевшими покинуть камеру сгорания, становится горючей смесью. Маршрут движения воздуха мы видим на рисунке 5.
Рисунок 5 — Движение воздуха.
Выхлопные газы из камеры сгорания через выпускной коллектор попадают на вход горячей части турбины и раскручивает турбинное колесо, после чего с выхода горячей части попадает в катализатор и далее в выпускной тракт и атмосферу. Схема движения показана на рисунке 6.
Рисунок 6 — Схема движения выхлопных газов.
Теперь, пока Вы не уснули, перейдем к сладкому =)
Начнем с даунпайпа. Выхлопные газы, "раскрутив турбину" встречаются на своем пути с препятствием — керамическими сотами катализатора. Из-за этого создается противодавление и скорость газов, а следовательно и раскручивания приводного вала турбины замедляется.
— Как же с этим бороться? — спросите Вы.
Попробуйте дунуть сквозь прижатую ко рту руку. Получается не очень, верно? А теперь уберите руку. Совсем другое дело! Так вот катализатор тоже можно (и нужно, если хотите прироста в динамике) убрать из схемы заменив его на безкатализаторный даунпайп (рис. 7). Тот же соединитель турбины с выхлопной трубой только без керамических сот.

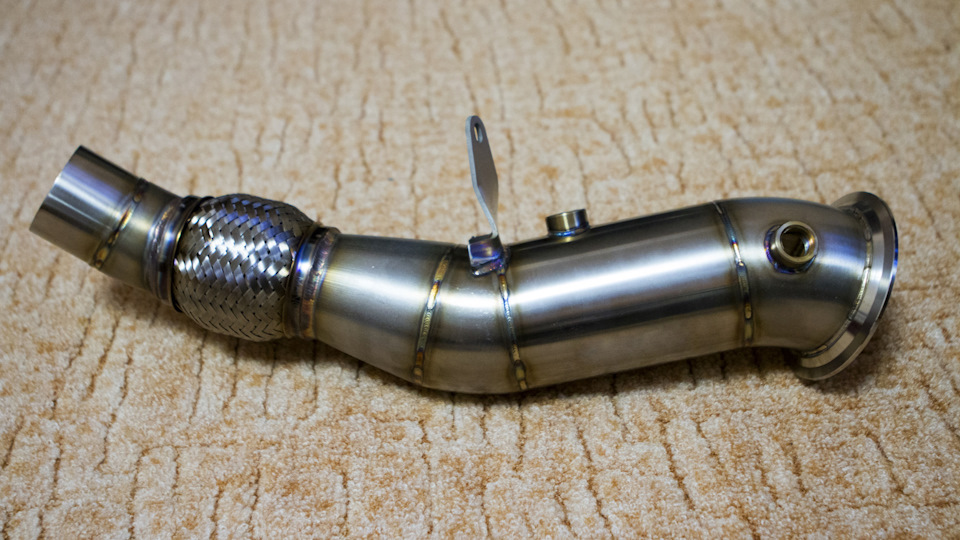

Рисунок 7 — Даунпайп с моей машины.
Скажете, что производители автомобилей не дураки и не зря ставят катализатор? Будь их воля, то они бы этого не делали! Как минимум потому, что это мешает получать им более высокие показатели "отдачи" двигателя. Присутствие катализатора обусловлено только жесткими требованиями по уровню выхлопов и, что более важно для автопроизводителей, дополнительными налогами при невыполнении требований по очередным евро-нормам. В добавок к этому, керамическая пыль, которая образуется при воздействии горячих выхлопных газов на "набивку" катализатора может попадать в горячую часть турбины и служить причиной преждевременного износа ее элементов и выхода нагнетателя из строя.
Вывод: Таким образом, удаление из системы катализатора позволит турбине раскручиваться быстрее (время выхода на "буст" — очень важно), повысит мощность двигателя (не на много), и продлит "время жизни" турбонагнетателя Вашего автомобиля. Если Вы готовы ради этого пожертвовать экологической составляющей, то выбор делать это или нет очевиден.
UPD (03.05.2020). Наткнулся на заметку с замерами G30 сначала с катализатором, потом без него (без изменения в прошивке). Результат говорит сам за себя. Почитать можно ТУТ. Спасибо Antonioooooo за проведенные опыты!
Перейдем к интеркуллеру. Чтобы обеспечить большое количество рабочей смеси для двигателя нужны две составляющие — топливо и кислород. Если для "накачки" топлива служат обычные насосы высокого давления, то для воздуха это турбонагнетатели. Однако при поступлении воздуха в нагнетатель он нагревается (в результате теплообмена с корпусом нагнетателя и увеличения давления) и соответственно расширяется. Соответственно во впуске оказывается меньшее его количество, чем если бы он оставался холодным. Если не верите, то почитайте основные законы термодинамики в отношении газов.
Решение проблемы тоже давно найдено — между турбиной и впускным коллектором двигателя устанавливается промежуточный охладитель (рис. 8; интеркуллер, о котором я рассказывал выше). Воздух охлаждается и большее его количество "продавливается" турбиной в единицу времени. Больше обдуваемая потоком воздуха площадь интеркуллера — ниже температура воздуха и выше его плотность.

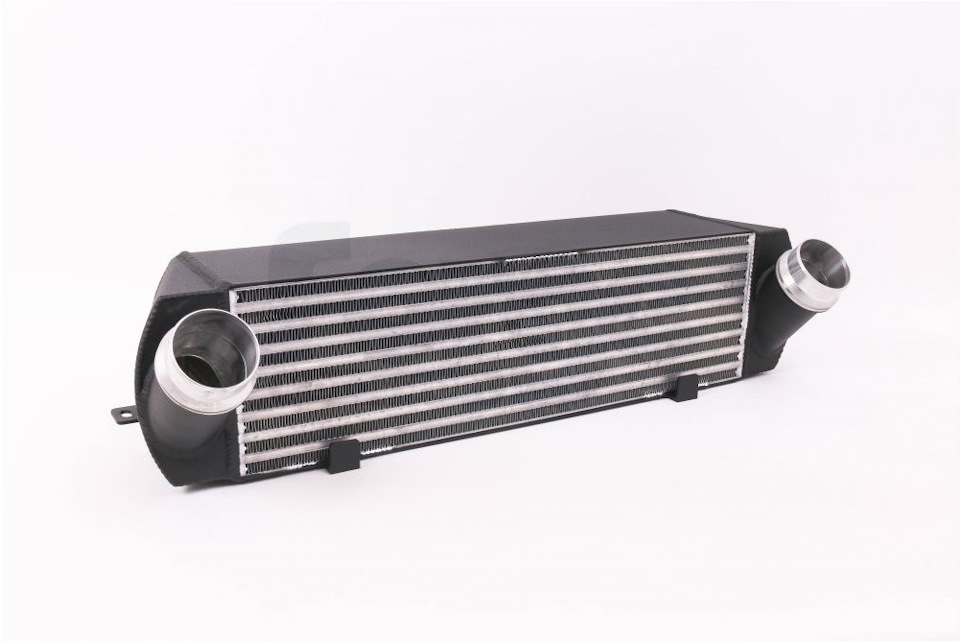

Рисунок 8 — Интеркуллер Forge Motorsport как у меня.
Вывод: Чем лучше интеркуллер охлаждает воздух, тем больше кислорода поступает в камеру сгорания и тем выше мощность двигателя. Более производительные интеркуллеры дадут прирост мощности двигателя.
Практика.
Эффект от установки безкатализаторного даунпайпа на своем авто я описал в заметке Антиэколог. Ставить безкатализаторный даунпайп нельзя не ставить! Теперь знаю где запятая =), а интеркуллера в записи Дыхание Арктики. Интеркуллер Forge Motorsport.
Про пайпинг, его диаметр и конфигурацию
@ Mopar Pete
| Mopar Pete |
| Посмотреть профиль |
| Посетить домашнюю страницу Mopar Pete |
| Найти ещё сообщения от Mopar Pete |
@ Mopar Pete
я бы тоже но хочется знать, так уж ли это необходимо, или можно на таких ездить? кстати когда я искал пайпы нормального диаметра — мне никто ничего не предлагал (хотя даже тему в "куплю" создал)
Добавлено спустя 13 часов 7 секунд:
Раз пошла такая пьянка, то есть у меня еще один вопрос: а что если извратиться и пустить пайпинг не через крыло, а как у арист, то есть около радиатора? По идее сократится длина пайпа, уменьшится лаг и спул. Но вот сильно ли это поможет? Или вообще эффекта не почувствую?
влияние диаметра пайпов впуска на смесь
