Задний мост, ч1, разборка
Всем доброго времени суток. Буду потихоньку вспоминать как перебирал задний мост. Дело было весёлое. Что про мост можно сказать. Классический колхозный Тимкен, большой, железный, ржавый и грязный. У хвостовика мощный набор люфтов по всем направлениям — стало быть, придётся разбирать и приводить в порядок. А я только рад — это всё ж попроще, чем в переднем мосту со шкворнями тибидохаться, но не менее увлекательно. Зато — возможность отдохнуть от надоевшей уже хуже горькой редьки кузовщины. Знал бы я в какой волшебный мир собираюсь погрузиться… Ну, приступим, — подумал я тогда и приступил.

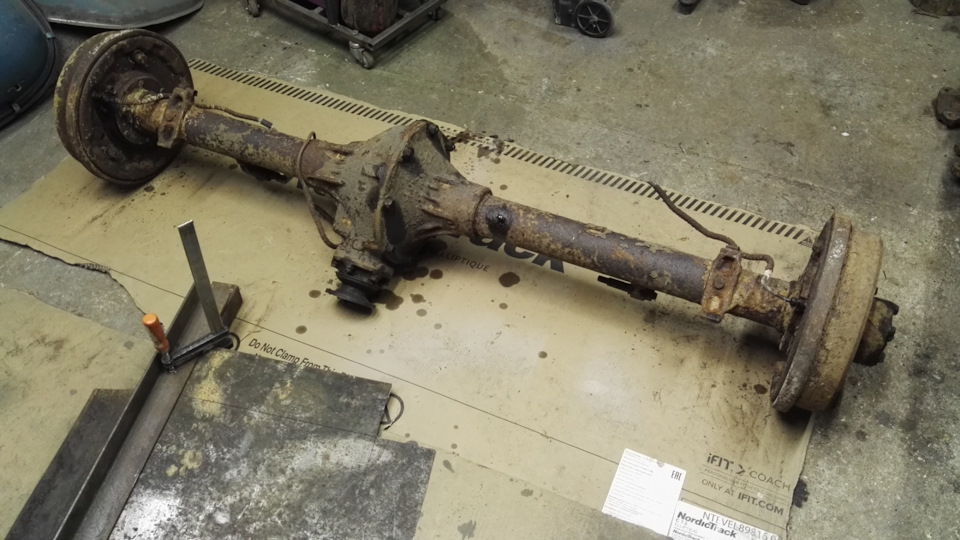

Вот он, красавец. Очевидно, грязноват, надо почистить, прежде чем разбирать

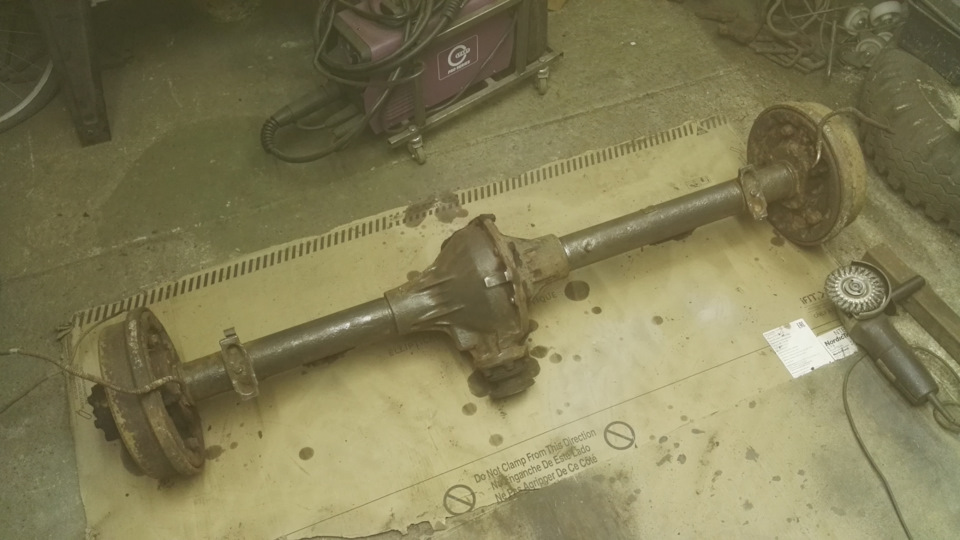

Мост почти чистый, всё вокруг, включая воздух — очень грязное

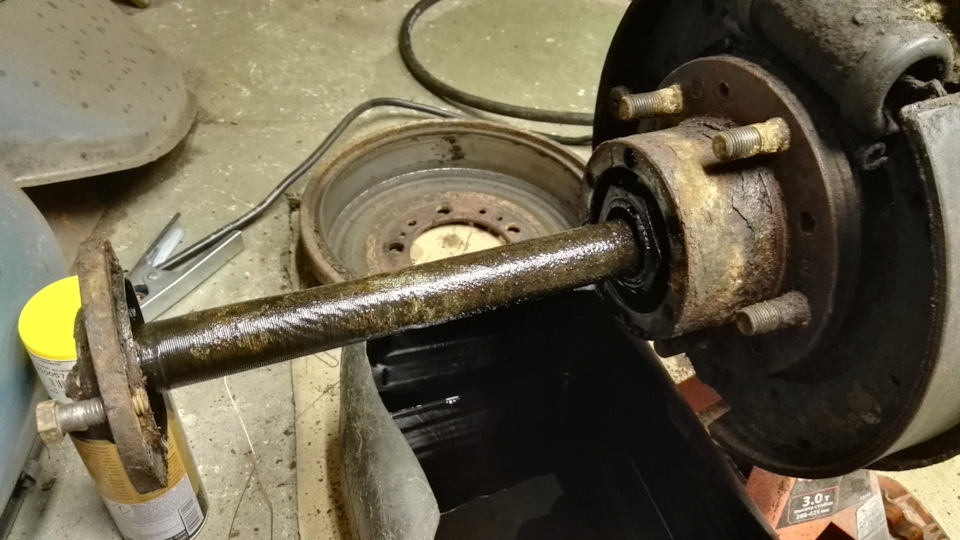

Откручиваем и вытаскиваем полуось

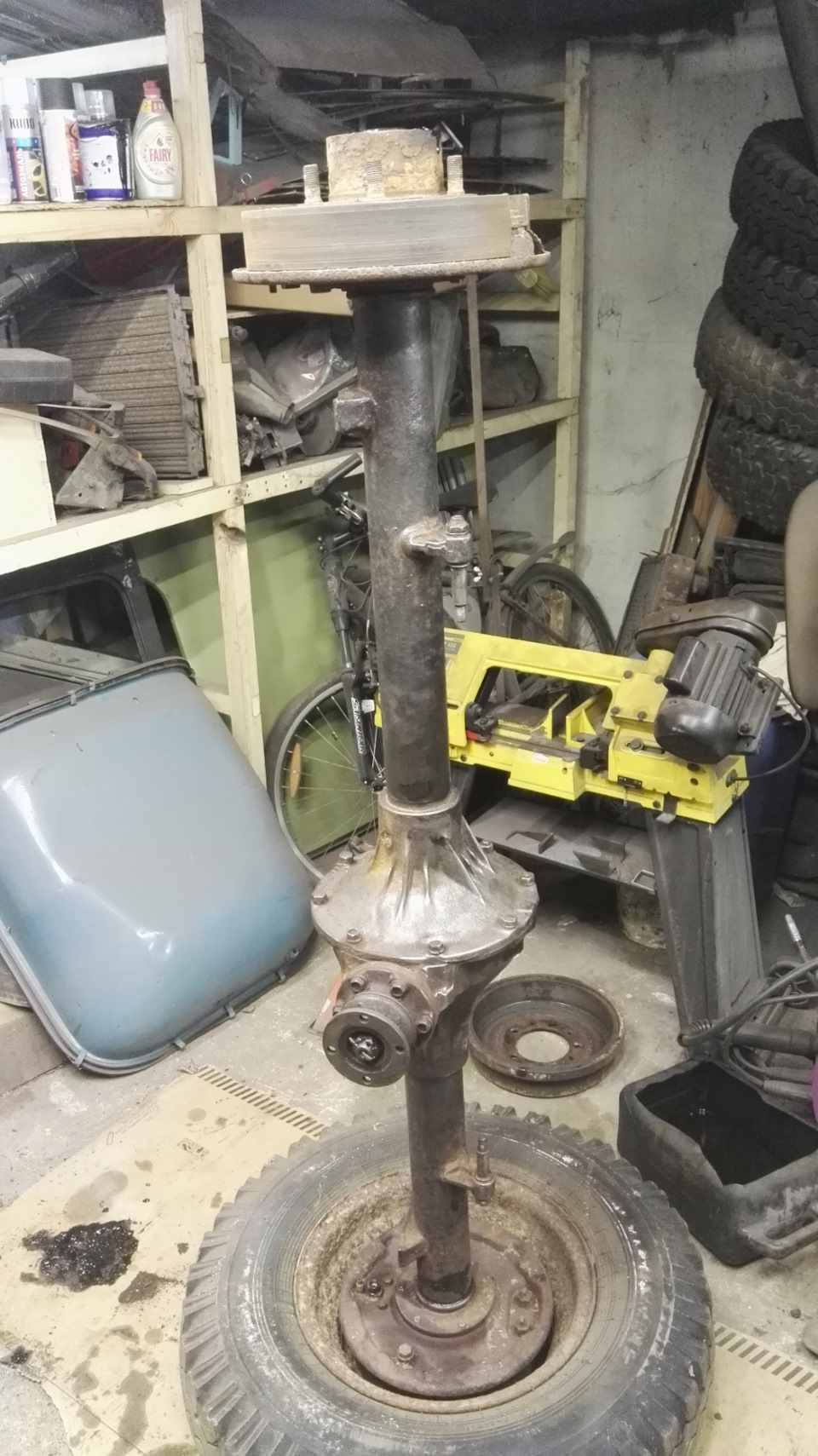

Ставим на колесо
Снимаем ступицу, а потом половиним мост

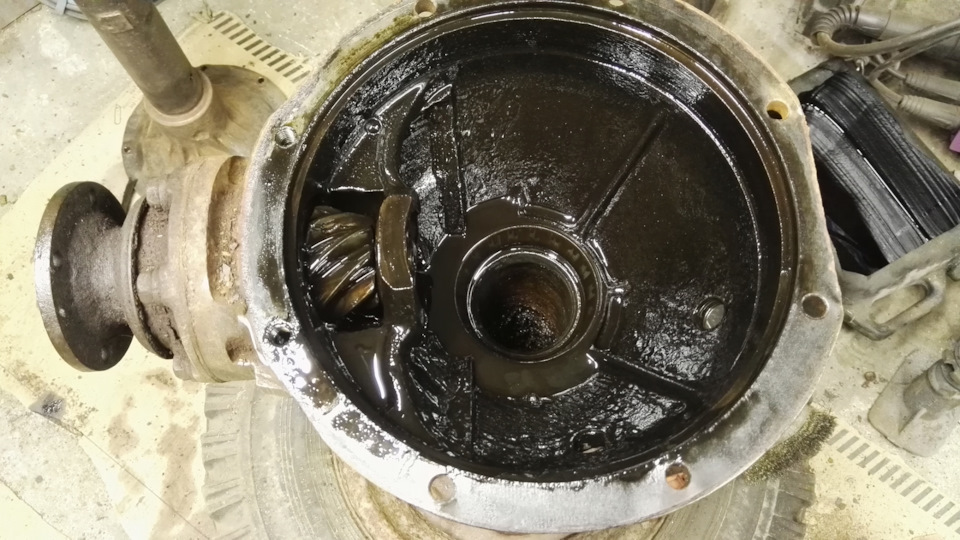

Грязенькое всё такое, некрасивое

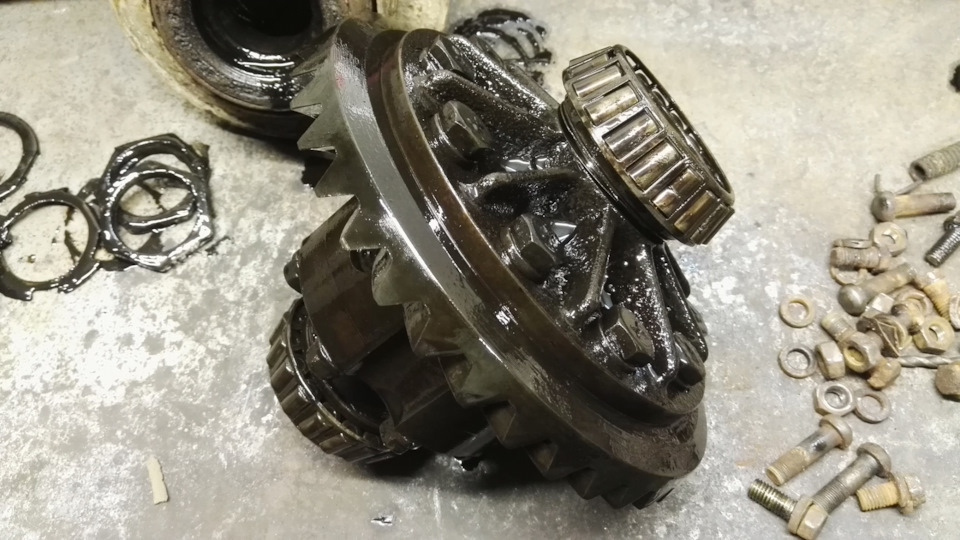

Дифференциал в сборе

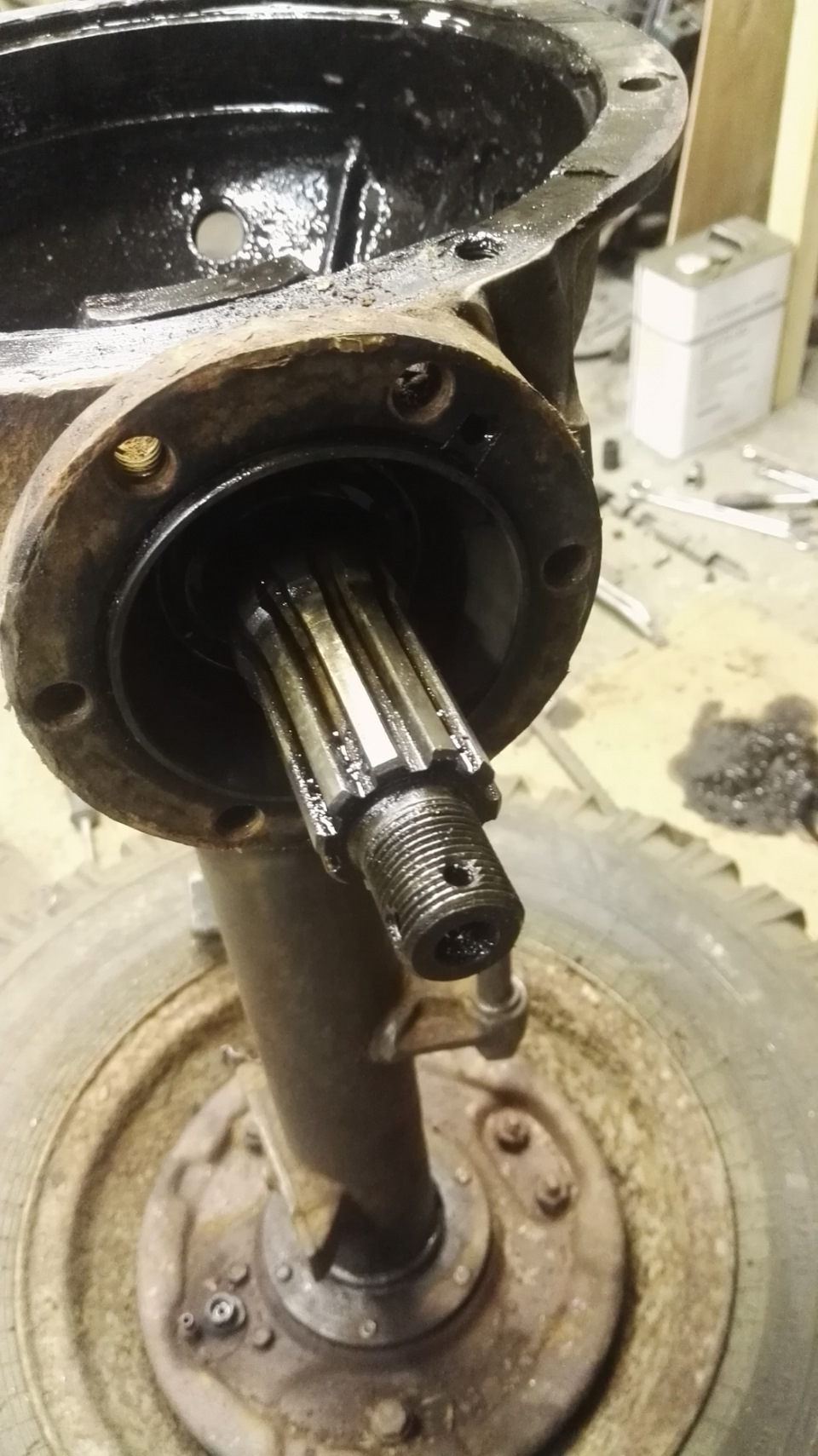

Хвостовик
Выпресовываем обоймы подшипников дифференциала, перед этим всё отмыв. В качестве упора для съёмника неплохо подошёл обрезок старой стремянки рессоры

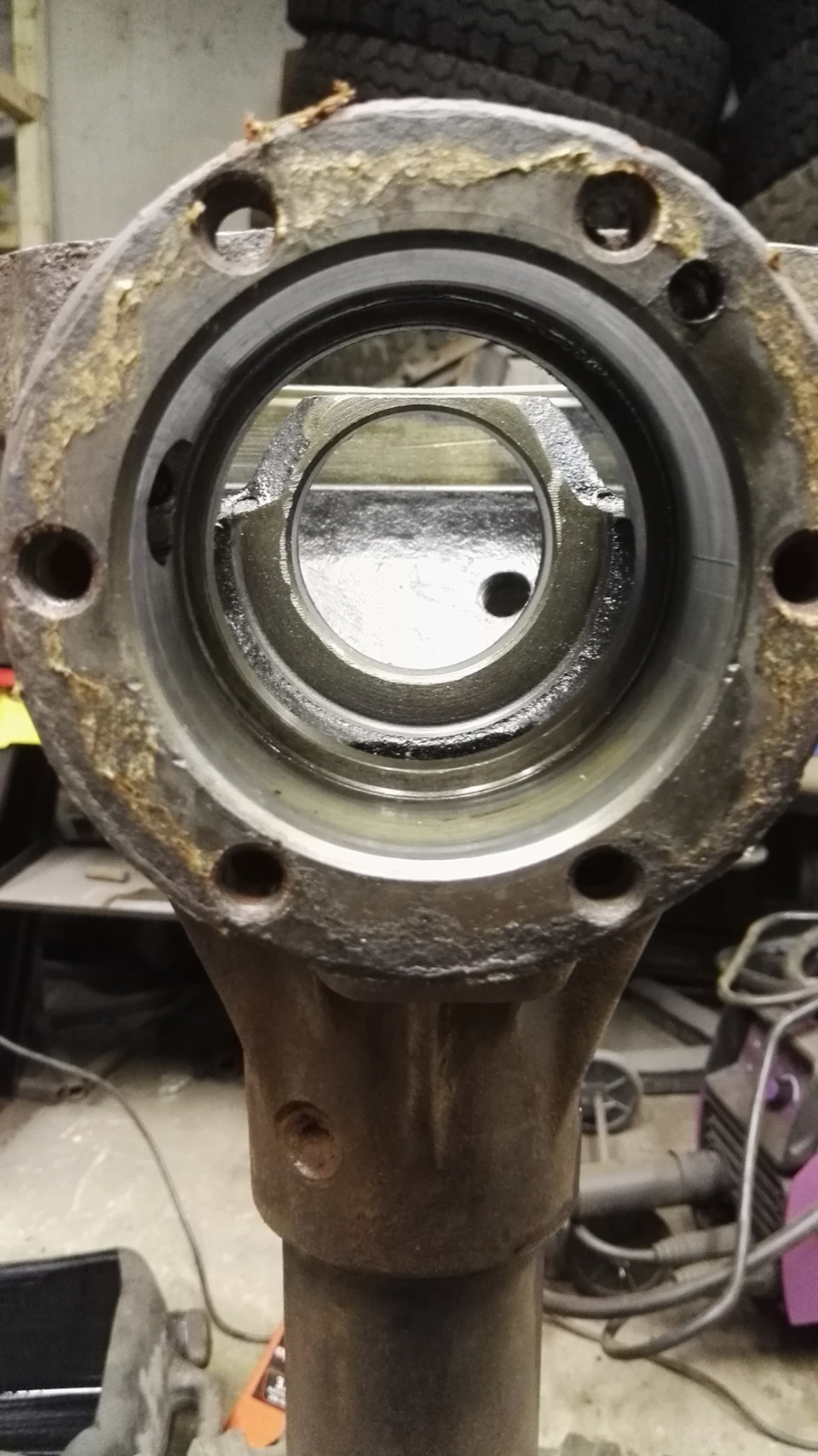

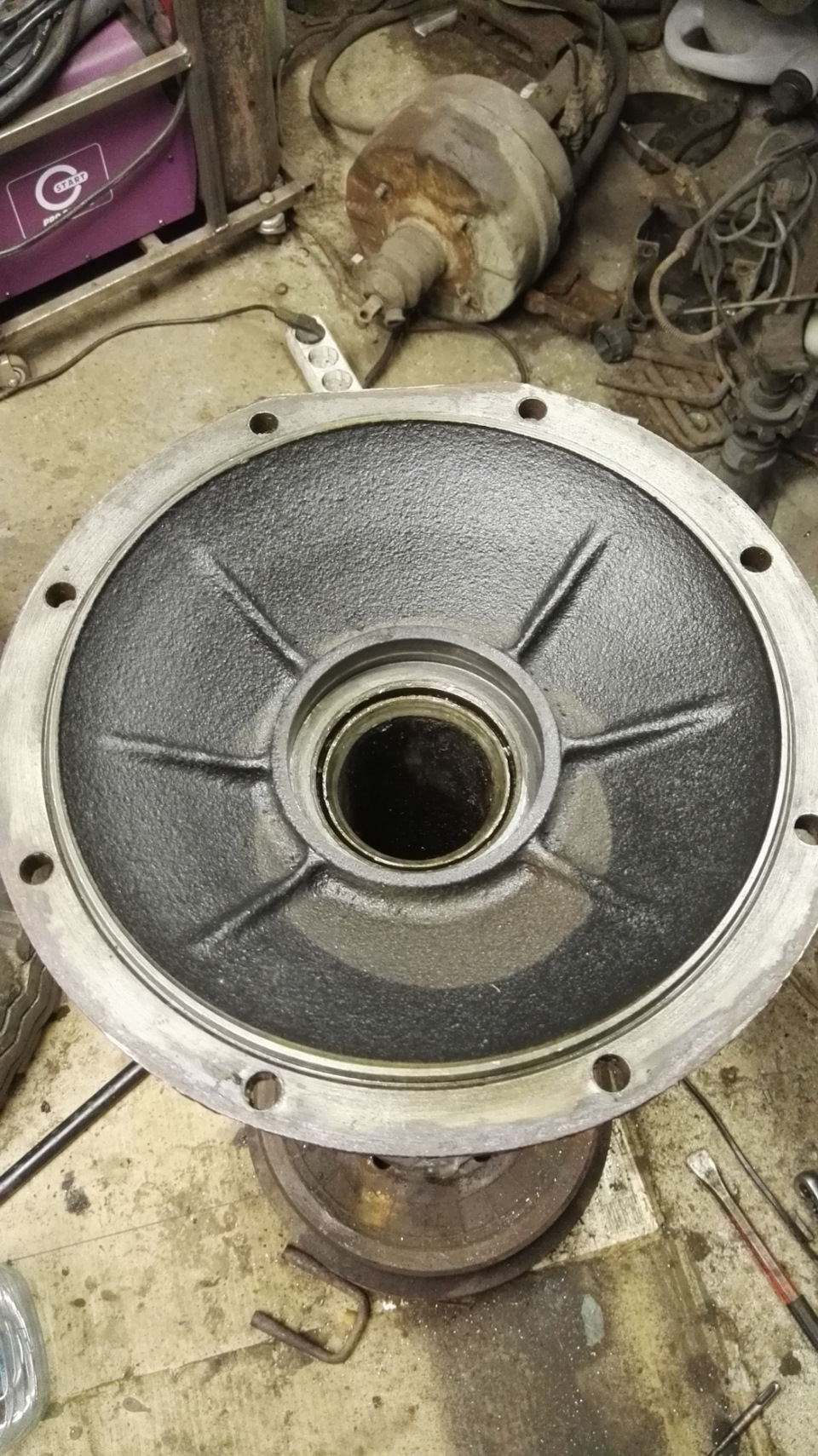

Чистота

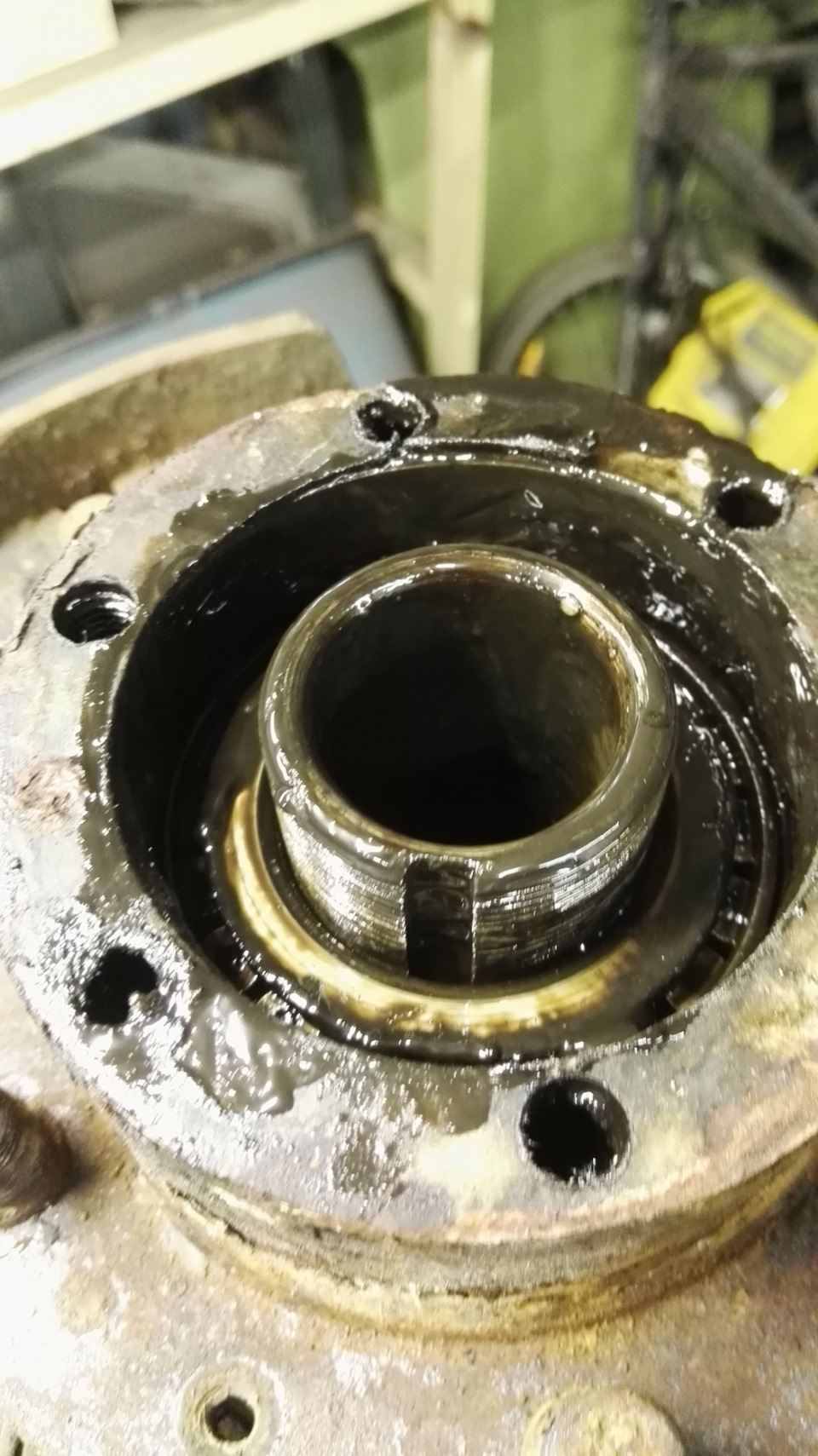

Посадочное место маленького пошипника хвостовика выглядит не разбитым, что не может не радовать
Вот и разобрася мост. В следующей серии будем отмывать остальное, дефектовать и задаваться вопросом "как такое могло получиться?"
Задний мост автомобилей УАЗ (Тимкен)
Техническое обслуживание заднего моста заключается в поддержании уровня масла в картере и своевременной его замене, проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи. Периодически прочищайте предохранительный клапан, подтягивайте все крепежные детали.
Если масло в картере сильно загрязнено или в нем замечены металлические частицы, то перед заливкой свежего масла промойте картер керосином. Для промывки залейте в картер 1–1,5 л керосина; поднимите колеса, пустите двигатель и дайте ему проработать 1,0–1,5 минуты, после чего слейте керосин и залейте свежее масло.
Рис. 3.79. Задний мост:
1 – предохранительный клапан; 2 – подшипник дифференциала; 3,8 – регулировочные прокладки; 4 – задний подшипник ведущей шестерни; 5* – регулировочное кольцо; 6 – маслоотгонное кольцо; 7 – гайка; 9 – ведущая шестерня; 10 – передний подшипник ведущей шестерни; 11 – упорная шайба полуосевой шестерни; 12 – ведомая шестерня. (* С 1991 г. не устанавливается)
Осевой зазор ведущей шестерни ставной передачи не допускается.
Зазор проверяйте покачиванием ведущей шестерни за фланец крепления карданного вала. При появлении в процессе эксплуатации автомобиля осевого зазора ведущей шестерни более 0,05 мм подтяните гайку 7 (рис. 3.79). Момент затяжки – 167–206 Н·м (17–21 кгс·м). Если зазор не устранится, произведите регулировку, как указано в главе «Сборка и регулировка узлов заднего моста».
Осевой зазор ведомой шестерни главной передачи не допускается. Проверку его производите перемещением шестерни через маслоналивное отверстие. Для устранения зазора добавьте одинаковые по толщине комплекты прокладок между торцами дифференциала и подшипников.
Не добавляйте комплекты прокладок разной толщины и не устанавливайте их по одну сторону от ведомой шестерни, т.к. это приведет к нарушению зацепления приработавшихся шестерен и быстрой их поломке.
Ремонт
Разборка заднего моста
Разборку моста производите в следующем порядке:
Рис. 3.80. Установка моста на стенде
1. Установите мост на стенд (рис. 3.80), отверните пробки маслоналивного и маслосливного отверстий и слейте масло.
2. Отверните болты крепления полуосей и с их же помощью снимите полуоси.
3. Отверните гайки и болты крепления крышки и картера, осторожно разъедините мост на две части. Снимите прокладку.
4. Выньте из картера дифференциал с ведомой шестерней в сборе.
5. Снимите ведущую шестерню главной передачи. Не разбирая моста, снять ведущую шестерню нельзя, так как при выпрессовке шестерни с подшипниками в сборе из картера моста задний подшипник (с цилиндрическими роликами) упрется в ведомую шестерню.
Рис. 3.81. Выпpессовка ведущей шестеpни
Для снятия ведущей шестерни расшплинтуйте и отверните гайку на хвостовике, снимите шайбу и фланец, отверните болты и снимите крышку переднего подшипника ведущей шестерни. Снимите маслоотгонное кольцо, выпрессуйте приспособлением ведущую шестерню (рис. 3.81) с подшипниками в сборе из картера.
6. Разберите дифференциал в следующем порядке:
– отверните болты крепления ведомой шестерни к коробке сателлитов; снимите ведомую шестерню;
– отверните болты крепления половин коробки сателлитов;
– отсоедините правую половину коробки сателлитов от левой и извлеките шестерни дифференциала, оси сателлитов и опорные шайбы.
Оценка технического состояния деталей
После разборки моста детали тщательно промойте в керосине и осмотрите.
Шестерни с задирами и выкрашиванием на зубьях замените.
Рис. 3.82. Выпpессовка наpужного кольца подшипника диффеpенциала
Рис. 3.83. Снятие внут-pеннего кольца подшипника диффеpенциала
Рис. 3.84. Снятие заднего подшипника с ведущей шестеpни
Рис. 3.85. Снятие переднего подшипника с ведущей шестеpни
Подшипники, имеющие износ, замените. Если подшипники и сопряженные с ними детали не требуют замены, то выпрессовку колец подшипников не производите. Выпрессовку наружных колец подшипников (рис. 3.82) дифференциала из картера и крышки и снятие внутренних колец (рис. 3.83) этих подшипников производите приспособлениями. Снятие заднего и переднего подшипников ведущей шестерни показано на рис. 3.84 и 3.85. Торец шейки, на которую напрессован задний подшипник, раскернен, следовательно, выпрессовку его производите только для замены. При разборке моста внутренние и наружные кольца подшипников дифференциала и ведущей шестерни не разукомплектовывайте, а при сборке подшипники, не подлежащие замене, устанавливайте на прежние места.
Маслоотгонное кольцо должно иметь гладкие торцы. При необходимости прошлифуйте его до толщины не менее 5 мм.
Фланец кардана. Торец фланца, сопряженный с маслоотгонным кольцом, должен быть гладким. При необходимости шлифуйте его до размера по высоте не менее 53 мм.
Картер моста. Удалите все неровности и заусенцы с посадочных и смежных поверхностей картера. Прочистите масляные каналы.
Дифференциалы и полуоси. Упорные шайбы, оси сателлитов, сателлиты, шестерни полуосей и коробки сателлитов с задирами и сильным износом замените. Сателлиты и полуосевые шестерни заменяйте комплектно. Замените упорную шайбу полуосевой шестерни, если ее толщина меньше 1,2 мм. При износе торцов коробки сателлитов допускается установка шайб, увеличенных по толщине на 0,1 мм или на 0,2 мм.
При ремонте заднего и переднего мостов пользуйтесь данными табл. 3.7 и 3.8.
Сборка и регулировка узлов заднего моста
Сборку дифференциала производите в следующем порядке:
1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.
2. Установите упорные шайбы на шейки шестерен полуосей.
3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.
4.Установите сателлиты на оси разъемной крестовины.
Рис. 3.86. Выпpессовка наpужного кольца подшипника диффеpенциала
5. Установите разъемную крестовину ( рис. 3.86 ) с сателлитами в левую коробку сателлитов.
Рис. 3.87. Установка коpобок сателлитов по меткам
6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки ( рис. 3.87 ) (порядковые номера) обеих чашек были совмещены.
7. Соедините половины болтами и затяните их. Момент затяжки 32–40 Н·м (3,2–4,0 кгс).
8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98–137 Н·м (10–14 кгс·м). У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.;
Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:
Рис. 3.88. Пpедваpительная нап-pессовка внут-pенних колец под-шипников диффе-pенциала
1. Напрессуйте внутренние кольца подшипников ( рис. 3.88 ) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5–4,0 мм.
Рис. 3.89. Пpикатка pоликов подшипников диффеpенциала
2. Установите дифференциал в сборе в картер, затем прокладку и крышку картера и, проворачивая крышку за кожух, прикатайте подшипники так, чтобы ролики заняли правильное положение ( рис. 3.89 ). Затем болтами и гайками равномерно соедините крышку с картером.
Рис. 3.90. Замеpы зазоpов пpи pегулиpовке подшипников диффеpенциала
Рис. 3.91. Зазоpы А и А1 между тоpцами внутpенних колец подшипников и коpобки сателлитов
3. Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и А1 ( рис. 3.90 и 3.91 ) между торцами внутренних колец подшипников и коробки сателлитов.
4. Подберите пакет прокладок толщиной, рассчитанной по формуле:
s = А + А1 + 0,1, где: s – толщина пакета прокладок, мм; А и А1 – зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм; 0,1 – постоянная величина (для обеспечения предварительного натяга), мм.
5. Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам. Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.
Сборку и регулировку подшипников ведущей шестерни производите в следующем порядке:
Рис. 3.92. Кеpнение тоpца хвостовика после напpессовки подшипника: А – место кеpнения
Рис. 3.93. Установка pаспоpной втулки и pегулиpовочных пpокладок пеpеднего подшипника ведущей шестеpни
1. Напрессуйте подшипники на ведущую шестерню. После напрессовки заднего опорного подшипника с цилиндрическими роликами раскерните торец хвостовика, на который он напрессован ( рис. 3.92 ). Распорную втулку ( рис. 3.93 ) и регулировочные прокладки переднего подшипника (двухрядного конического) ведущей шестерни располагайте между внутренними кольцами.
2. Установите регулировочное кольцо 5 (см. рис. 3.79 ) ведущей шестерни 9 (с 1991 г. не устанавливается).
Рис. 3.94. Пpовеpка затяжки подшипников ведущей шестеpни
3. Запрессуйте ведущую шестерню в сборе с подшипниками в картер до упора и отрегулируйте предварительный натяг переднего подшипника, изменяя толщину пакета прокладок 8 и затяжкой гайки 7 до отказа. При этом маслоотгонное кольцо 6 и фланец должны быть установлены на вал шестерни, а крышка переднего подшипника должна быть снята, чтобы трение манжеты о фланец не влияло на показания замеров. Для уменьшения натяга добавьте прокладки, для увеличения – уберите. При правильной регулировке осевой зазор должен отсутствовать, а пружинный динамометр должен показывать усилие 15–30 Н (1,5–3 кгс) для приработанных подшипников и 20–35 Н (2,0–3,5 кгс) для новых подшипников при проворачивании шестерни за отверстие во фланце ( рис. 3.94 ).
4. После окончания регулировки, сняв фланец, установите прокладки и крышку переднего подшипника ведущей шестерни. Закрепите крышку болтами. Поставьте фланец, затяните гайку 7 (см. рис. 3.79 ) и зашплинтуйте. Момент затяжки 167–206 Н·м (17–21 кгс·м).
Регулировку бокового зазора и положения шестерен главной передачи производите после регулировки подшипников ведущей шестерни и дифференциала в следующем порядке:
1. Установите в картер дифференциал с отрегулированными подшипниками в сборе. Установите прокладку на плоскость разъема картера с крышкой. Установите крышку картера и закрепите болтами.
Рис. 3.95. Пpовеpка бокового зазоpа в зацеплении шестеpен главной пеpедачи
2. Замерьте боковой зазор между зубьями ведущей и ведомой шестерен, который должен быть 0,2–0,6 мм. Замер производите на фланце ведущей шестерни на радиусе 40 мм ( рис. 3.95 ). Боковой зазор регулируйте перестановкой прокладок 3 (см. рис. 3.79 ) с одной стороны коробки дифференциала на другую. Если снимаете прокладки со стороны ведомой шестерни, то зазор в зацеплении увеличивается, если же прибавляете, зазор уменьшается. Прокладки переставляйте, не изменяя их количества, так как это нарушит натяг подшипников дифференциала.
Рис. 3.96. Пятно контакта шестеpен главной пеpедачи: I – стоpона пеpеднего хода; II – сто-pона заднего хода; 1 – пpавильный контакт в зацеплении шестеpен пpи пpовеpке под небольшой нагpузкой; 2 – контакт на веpшине зуба (для испpавления следует ведущую шестеpню подвинуть к ведомой); 3 – контакт на коpне зуба (для испpавления следует ведущую шестеpню отодвинуть от ведомой); 4 – контакт на узком конце зуба (для испpавления следует отодвинуть ведомую шестеpню от ведущей); 5 – контакт на широком конце зуба (для исправления следует подвинуть ведомую шестерню к ведущей)
Примечание
Указанную проверку зацепления шестерен производите и на мостах с бортовыми передачами.
Сборка заднего моста
Сборку заднего моста производите после регулировки зацепления шестерен в следующем порядке:
Рис. 3.97. Замеp зазоpа между кpышкой подшипника и каpтеpом для подбоpа пpокладок
1. Установите пакет прокладок между торцом крышки переднего подшипника ведущей шестерни и картером. Толщина пакета должна быть в 1,3 раза больше зазора ( рис. 3.97 ) между торцами крышки и картера. При необходимости толщину пакета увеличьте в 1,4 раза.
2. Установите крышку переднего подшипника ведущей шестерни с манжетой в сборе и закрепите болтами.
3. Установите фланец и шайбу. Затяните гайку 7 (см. рис. 3.79 ) до отказа так, чтобы прорези в ней совпали с отверстиями в хвостовике шестерни и зашплинтуйте. Момент затяжки 167– 206 Н·м (17–21 кгс·м). Не отворачивайте гайку для совпадения паза и отверстия под шплинт.
4. Установите дифференциал с ведомой шестерней и подшипниками в сборе в картер моста.
5. Установите прокладку между картером и крышкой.
6. Установите крышку картера так, чтобы обе подушки рессор находились в верхней части моста. Соедините крышку и картер с помощью болтов и гаек.
7. Проворачивая ведущую шестерню, проверьте отсутствие заедания или задеваний в собранном мосту. После сборки моста проверьте его нагревание во время движения автомобиля. Если картер сильно нагревается (свыше 90 °С), проверьте правильность регулировки подшипников.
13.4.6. Разборка и сборка заднего моста
Задний мост с тормозными механизмами в сборе (на опорах):
- ключи «на 10», «на 12», «на 13», «на 17»
- головки торцовые: «на 12», «на 17»
- удлинитель
- вороток
- отвертка
- ключ для гаек тормозных трубок
- ключ для пробок сливных отверстий
- емкость для слива масла
1. Отверните направляющие штифты (по два на каждом тормозном барабане).
2. Если не удается снять тормозной барабан, то установите в его резьбовые отверстия два болта М8 и, заворачивая их.
3. . снимите тормозной барабан. Повторите операции 2 и 3 для второго тормозного барабана.
Снятие (замена), разборка, ремонт редуктора заднего моста
Снимаем редуктор для его замены, ремонта или замены балки заднего моста.
Вывешиваем задний мост.
Сливаем масло из картера заднего моста (см. тут).
Снимаем обе полуоси (см. тут).
…и уплотнительную прокладку.
Устанавливаем редуктор в обратной последовательности.
Перед установкой редуктора очищаем привалочную плоскость балки. Устанавливаем новую уплотнительную прокладку. Перед заворачиванием болтов крепления редуктора к балке заднего моста наносим на резьбу болтов герметик.
Разборка редуктора заднего моста
Аналогично снимаем стопорную пластину регулировочной гайки левого подшипника.
Аналогично снимаем крышку, вынимаем регулировочную гайку и снимаем наружное кольцо левого подшипника коробки дифференциала.
Если подшипники коробки дифференциала не меняем, то помечаем их наружные кольца для того, чтобы не перепутать при сборке.
Извлекаем из гнезда картера редуктора сальник (см. тут).
Перевернув картер, аналогично выбиваем наружное кольцо заднего подшипника ведущей шестерни.
Для разборки дифференциала…
При отсутствии съемника вставляем зубило между торцем внутреннего кольца подшипника и коробкой дифференциала.
Аналогично спрессовываем внутреннее кольцо другого подшипника.
Зажав коробку дифференциала в тиски с накладками губок из мягкого металла,…
Перед сборкой промываем детали редуктора в керосине и осматриваем их. Проверяем состояние зубьев шестерен главной передачи. Повреждения хотя бы одного зуба (выкрашивание, задиры рабочей поверхности) недопустимы. Мелкозернистой шкуркой устраняем незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий в коробке дифференциала. При серьезных повреждениях деталей заменяем их на новые. При обнаружении даже незначительных повреждений поверхностей опорных шайб шестерен полуосей заменяем шайбы на новые (с подборкой толщины шайб). Подшипники ведущей шестерни и коробки дифференциала должны быть без износа, с гладкими рабочими поверхностями. Плохое состояние подшипников является причиной шума и заедания зубьев шестерен.
Внутренние кольца подшипников коробки дифференциала с сепараторами и роликами напрессовываем на коробку подходящим отрезком трубы. Закрепляем ведомую шестерню на коробке дифференциала.
При сборке дифференциала смазываем трансмиссионным маслом шестерни полуосей с опорными шайбами и сателлитами и устанавливаем их в коробку дифференциала. Проворачиваем сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстий в коробке дифференциала, и вставляем ось сателлитов. Осевой зазор каждой шестерни полуоси не должен превышать 0,1 мм. При увеличенном зазоре заменяем опорные шайбы шестерен полуосей новыми – большей толщины. Момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н.м (1,5 кгс.м) – шестерни проворачиваются рукой.
Аналогично запрессовываем наружное кольцо заднего подшипника.
Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, установленного между торцом ведущей шестерни и внутренним кольцом заднего подшипника. При замене главной пары редуктора или подшипников ведущей шестерни подбираем регулировочное кольцо. Для этого изготавливаем приспособление из старой ведущей шестерни: привариваем к шестерне пластину длиной 80 мм и шлифуем пластину в размер 50–0,02мм относительно торца шестерни (плоскости прилегания регулировочного кольца).
Протачиваем (или обрабатываем мелкой шкуркой) место установки заднего подшипника на ведущей шестерне для того, чтобы внутреннее кольцо подшипника устанавливалось по скользящей посадке. На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника с сепаратором и роликами и вставляем приспособление в картер. Затем устанавливаем внутреннее кольцо переднего подшипника с сепаратором и роликами и фланец ведущей шестерни. Проворачивая за фланец шестерню для правильной установки роликов подшипников, затягиваем гайку крепления фланца моментом 7,9–9,8 Н.м (0,8–1,0 кгс.м).
Закрепляем картер на верстаке так, чтобы его привалочная плоскость располагалась горизонтально. Устанавливаем лекальную линейку в постели подшипников ребром для того, чтобы касание линейки постелей происходило по линии.
Толщину регулировочного кольца определяем по разнице между зазором и отклонением от номинального положения новой шестерни (с учетом знака отклонения).
Например, измеренный зазор равен 2,90 мм, а на шестерне нанесено отклонение от номинального положения –15. Переводим отклонение в миллиметры: –15 x 0,01 = –0,15.
Требуемая толщина регулировочного кольца составит: 2,90–(–0,15) = 3,05 мм.
Устанавливаем регулировочное кольцо требуемой толщины на новую ведущую шестерню. Извлекаем приспособление из картера редуктора и снимаем внутренние кольца переднего и заднего подшипников с сепараторами и роликами.
Вставляем ведущую шестерню в картер редуктора. Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника с сепаратором и роликами и маслоотражатель. Смазав рабочую кромку нового сальника смазкой Литол-24, запрессовываем его в гнездо картера. Устанавливаем фланец ведущей шестерни.
Предварительный натяг подшипников ведущей шестерни контролируем динамометром.
Если момент сопротивления вращению оказался менее 157 Н.см (16 кгс.см) – для новых подшипников, а для подшипников после 30 км пробега – менее 39,2 Н.см (4 кгс.см), то подтягиваем гайку крепления фланца, не превышая момент затяжки. После этого вновь проверяем момент сопротивления вращению ведущей шестерни.
Если момент сопротивления оказался более 197 Н.см (20 кгс.см) – для новых подшипников, а для приработанных подшипников – более 59,0 Н.см (6 кгс.см), то предварительный натяг подшипников превышен.
В этом случае необходимо заменить чeрезмерно деформированную распорную втулку новой и повторно провести сборку и регулировку.
Устанавливаем в картер редуктора дифференциал в сборе с подшипниками и регулировочные гайки так, чтобы они соприкасались с наружными кольцами подшипников. Затягиваем болты крышек подшипников требуемым моментом.
Из стальной пластины шириной 49,5 мм и толщиной 3–4 мм изготавливаем специальный ключ для затяжки регулировочных гаек.
Регулировку бокового зазора в зацеплении шестерен главной передачи и предварительный натяг подшипников коробки дифференциала проводим одновременно, в несколько этапов.
Заворачиваем левую регулировочную гайку (со стороны ведомой шестерни) до полного устранения зазора в зацеплении шестерен главной передачи.
Затягивая левую гайку, устанавливаем требуемый боковой зазор 0,08–0,13 мм в зацеплении шестерен главной передачи.
При этом зазоре, покачивая ведомую шестерню, пальцами руки ощущаем минимальный люфт в зацеплении шестерен, сопровождающийся легким стуком зуба о зуб.
При затяжке гаек крышки подшипников коробки дифференциала расходятся и расстояние между ними увеличивается.
Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,15–0,20 мм. Установив предварительный натяг подшипников, окончательно проверяем боковой зазор в зацеплении шестерен главной передачи, который не должен измениться. Для этого,…
Если зазор в зацеплении окажется больше требуемого (0,08-0,13 мм) , то вращением регулировочных гаек приближаем ведомую шестерню к ведущей или отодвигаем, если зазор меньше. Чтобы при этом сохранить установленный предварительный натяг подшипников, ведомую шестерню перемещаем, подтягивая одну из регулировочных гаек и ослабляя другую на тот же угол.
После регулировки устанавливаем стопорные пластины регулировочных гаек и закрепляем их болтами.
