Подсветка панели приборов.
После замены радиатора печки и сборки торпеды пропала подсветка. Писал об этом. Наконец дошли руки сделать. Разобрал, начал с осмотра и почти сразу нашел обрыв одного провода. Надо паять.

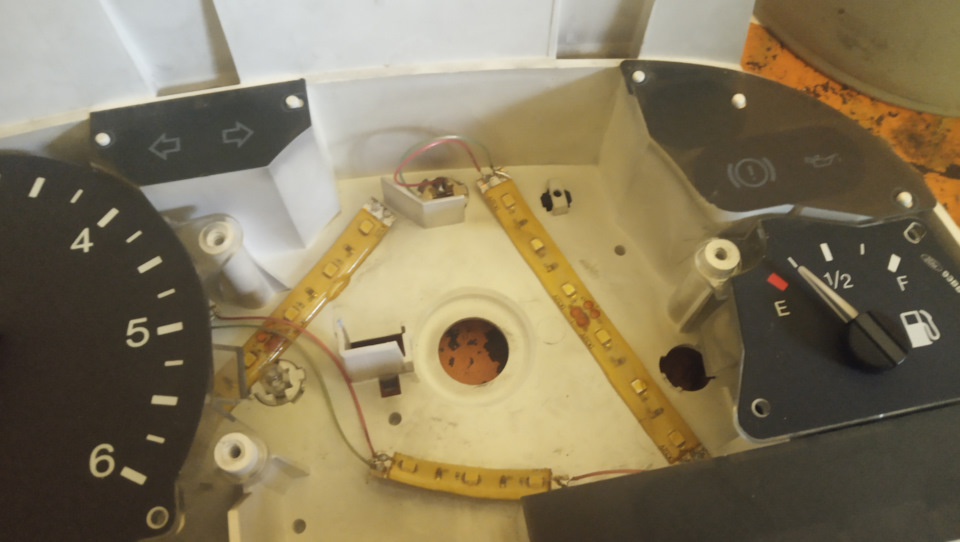

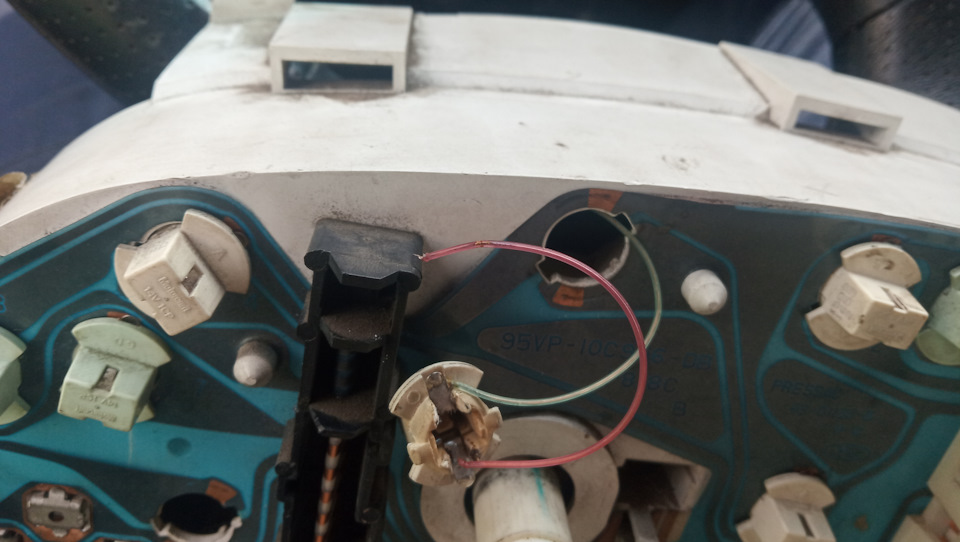

Разобрал, увидел куда он был припаян и офигел. Светодиодные ленты внутри.
Что это? Может кто подскажет? Мне кажется самопал, на схеме только лампы видел. Ладно. припаял. Лампочки светят, светодиоды нет. Ну и хрен с ними. Всё видно.
Теперь просьба. Пару лампочек отсутствует вместе с патроном. Хотел купить, не нашел. Может подскажете номер детали? Заранее благодарен!
Форд транзит не работает подсветка приборов
Не работает подсветка приборки ft4. 4 2001 ⇐ Transit. Электрика
Сообщение Eff » 19 янв 2020, 15:52
Сообщение Винтик на транзитик » 20 янв 2020, 16:29
Сообщение Eff » 20 янв 2020, 16:49
Сообщение Винтик на транзитик » 20 янв 2020, 17:20
Изначально подсветка приборов была весьма плохая. И тут наконец дошли руки ��
До того как залезть в потроха, почитал несколько профильных тем в разных форумах и подготовился к кординальным изменениям — колхозить оптитрон. Для этого надыбал под основу современного донора с светодиодной подсветкой.
Ну и полез короче. Снял приборку, проверил лампы (как ни странно, но они работали) и начал.
Всем привет. подсветка приборки работает на половину. верхняя часть ярко . спидометр и тахометр тускло. может кто подскажет с чего начинать копать
вот такая приборка. в машине есть блок автоматическое вкл. ближнего света
Создано на основе phpBB® Forum Software © phpBB Limited Русская поддержка phpBB
Time: 0.144s | Peak Memory Usage: 7.48 МБ | GZIP: On
Подсветка щитка приборов (94год)
Transit. Тюнинг. Клуб любителей микроавтобусов и минивэнов
Подсветка щитка приборов (94год) ⇐ Transit. Тюнинг
Сообщение kit200 » 17 фев 2008, 22:57
Сообщение dimluk1 » 04 дек 2008, 00:21
Сообщение овен » 04 дек 2008, 01:24
Сообщение lfxybr » 04 дек 2008, 01:47
Транзит 2006 г. 2.2литра (110л/с), пер. привод, длинный, высокий, 1.3 тонны. . . . Раньше: Хайс, Мерс.310,Фолькс, Ивеко3115, Спринтер.
Сообщение овен » 04 дек 2008, 12:34
Сообщение lfxybr » 04 дек 2008, 13:10
Транзит 2006 г. 2.2литра (110л/с), пер. привод, длинный, высокий, 1.3 тонны. . . . Раньше: Хайс, Мерс.310,Фолькс, Ивеко3115, Спринтер.
Сообщение wavecarver » 04 дек 2008, 13:22
Сообщение овен » 04 дек 2008, 14:44
Сообщение lfxybr » 04 дек 2008, 14:51
Транзит 2006 г. 2.2литра (110л/с), пер. привод, длинный, высокий, 1.3 тонны. . . . Раньше: Хайс, Мерс.310,Фолькс, Ивеко3115, Спринтер.
Сообщение овен » 04 дек 2008, 15:07
Сообщение Grande » 18 окт 2012, 07:58
Не включаются габаритные огни, не горит подсветка щитка приборов.
Добавлено спустя 57 секунд:
нету тяги до 2500 работает отлично, дальше не набирает обороты,
Всем здрасте, менял лампочки на подсветке тумблеров печки, услышал щелчок и пропал ближний и подсветка спидометра и таха!
Все предохранители живые, рэле тоже, прозвонили. Габариты горят, но нет подсветки приборов и ближнего..
Перемыкая рэле ближний загораеться, но подсветки нет как и минуса на рэле управления ближним. вывод: был слабый минус где то, и я его не аккуратным движение добил видимо.
Доброго времени суток всем!
Сменив накладку управления климат-контролем, на новую, изготовленную по макету переведенному в вектор (тема здесь Светодиодная приборная панель своими руками исходники скачать можно там же), я задумался о ценах на изготовление, о дизайне в автомобилестроении (а он шагнул далеко вперед) и пришел к выводу что по аналогии с климатом нужно поступить и с приборной.
Как водится не обошлось без маленькой (чайной, не более) ложечки дёгтя, но все поправимо:
1) Со светофильтром малость перестарался в районе букв коробки передач, т.к. там уже производителем все сделано по-человечески, а точнее там уже свечение символов сделано с нужной яркостью и даже есть притухание символов с включением габаритов, посему у меня сейчас из-за светофильтра днем еле тлеют эти.
Итак как и было обещано закончилась глобальная переделка подсветки щитка приборов, причем не обычная замена ламп на иные другого цвета, а все делалось конретно, дорого ну и в итоге красота!
поскольку на один раз возможно только 7 фотографий то следующие будут ниже.
Добавлено спустя 9 минут 45 секунд:
Итак что получилось, двух цветная подсветка белый — синий и светло голубой, цвета меняются с.
Форд транзит не работает щиток приборов
Всем Привет!
Все слышали о глюке приборки. Это когда при движении падают стрелки и на дисплее прочерки.
Видео как это выглядит:
Как бы тема не новая, но для тех кто может не сталкивался или не знает что делать, напишу.
Просто на своём опыте знаю что начинаются такие глюки редко, то раз в месяц то не сколько раз, заглючит на пару сек и всё. Но, чтобы все знали что это уже верные предпосылки к обрыву пайки на плате.
Я раньше думал что фишка сзади отходит, так как глюки были достаточно редко, но со временем дошло до того что, стрелки падали на час и более, при этом одометр тоже не ведет километраж. Здесь на драйве парни уже писали, что нужно просто перепаять и ничего сложного там нет. Всё так и есть.
Теперь в маленьких подробностях постараюсь описать процесс:
снимаем приборную панель, я думаю все знают как и что…
Доброго дня, коллеги Транзитоводы!
Может кто сталкивался и знает где кроется проблема. Суть ее такова — просто загорелась пиктограмма красного сервисного ключика, а все стрелки (спидометр, тахометр и температура ОЖ) падали вниз. Так же переставал работать цифровой одометр — счетчик пройденных километров.
Панель приборов глючить начала еще в прошлом году при пездке в отпуск в Крым.
Что самое интересное, так это то, что на обратном пути из отпуска все заработало и в течении года не беспокоило. Я и забыл успешно об этой проблеме.
В этом же году, аккурат во время поездки в отпуск на Балтику все повторилось в точности. Прямо злой рок какой-то. Неисправность периодически то появлялась, то внезапно пропадала. Ну а потом стрелки и вовсе окончательно «легли» и больше не подают признаков жизни.
Кто знает, это проблема в самой панели или в «мозгах» БК? Смущает то, что горит «ключик» и работает уровень топлива. В моменты, когда стрелки вдруг оживали, то «ключик» сразу гас…
