Как правильно подключить камеру заднего вида? (часть 2)
Ранее я спрашивал у людей которые дружат с автоэлектрикой — как подключить камеру заднего вида. Теперь хотелось бы получить дельные советы по конкретной модели камеры, кторую заказал и уже получил CYCLON RC-SP CCD. Взял именно эту камеру, т.к. надеялся, что удастся легко совместить с ранее установленным мультимедийным головным устройством этой же фирмы Volkswagen UNIVERSAL CAN 7 Cyclon. Но получив камеру и осмотрев её, понял, что без помощи не обойтись.

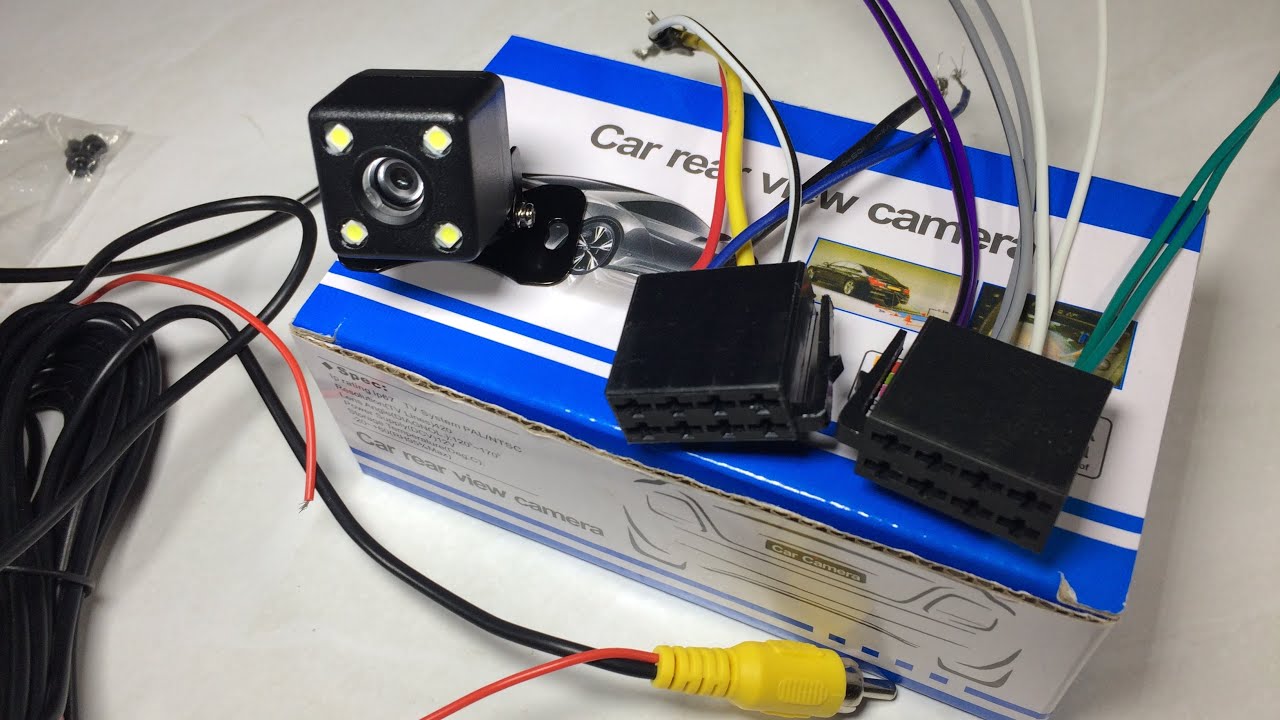

Общий вид камеры с проводами подключения
Комплект поставки КЗВ
Главный вопрос — обязательно ли подключать и куда подключать красный провод, ответвляющийся от тюльпана видеовыхода камеры? Каково его назначение? Каким образом в моем ГУ реализовано автоматическое включение картинки с КЗВ при включении заднего хода?
Куда подключать красный провод?
Вариант 1 к "+" фонаря заднего входа (но для этого прийдется тянуть еще один провод параллельно видеокабелю через весь салон); Вариант 2 — к проводу REVERSE магнитолы (читал другие темы по подключению). Но дело в том, что на схеме, которая наклеена на моей магнитоле такой провод обозначен (REVERSE (GREEN AND WHITE)), а на самом деле его нет, т.к. магнитола штатная и подключается через штатный разъем, имеются только незадействованные провода PARKING (буро-красный) и черный GND.
Схема к ШГУ
Провод GND
Провод PARKING и тюльпан видеовхода ШГУ
Еще на кабеле камеры заднего вида имеются два тоненьких ответвляющихся зелененьких проводка, но они скорее всего для возможности переключения видеостандартов PAL/NTSC, производитель на сайте писал что переключение происходит с помощью размыкания/замыкания белого провода (видимо белые закончились на заводе а зеленых валом). Только не указали какому из соединений этих проводов (замкнуты/разомкнуты) соответствует PAL, а какому NTSC.
Зеленые проводки (скорее всего для переключения видеостандарта)
Еще не понятно — зачем на проводе питания КЗВ находится штеккер (гнездо) 5,5мм, никакие переходники и провода к нему не шли, поэтому видимо прийдется отрезать его для подключения этого провода к питанию фонаря заднего хода.
Штеккер на проводе питания камеры заднего вида
И последний вопрос — для самых терпеливых, которые дочитали до конца. Можно ли проверить камеру в домашних условиях, подключив к видеовходу телевизора и подав питание +12В от бытовых источников питания? И опять же — подавать ли + 12В на красный провод, ответвляющийся от тюльпана видевыхода камеры?
Куда подключить красный провод от камеры заднего вида?
Красный управляющий провод камеры заднего вида необходимо подключить к положительному проводу лампы заднего хода.
-
- Куда идет красный провод на камере заднего вида?
- Куда красный провод?
- Что означает цвет провода?
- Какой кабель используется для подключения IP камер?
- Как узнать работает ли камера или нет?
Куда идет красный провод на камере заднего вида?
Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле.
Куда подсоединять красный провод?
Желтый силовой провод стандартно толще, чем остальные. Он подключается напрямую к клеммам аккумулятора. Красный провод идет на «плюс», черный – на «минус». Оранжевый кабель подключается к салонной подсветке, синий – к антенне, а сине-белый к усилителю.
Куда красный провод?
В цепях постоянного тока плюс обозначают красным, минус – черным. Иногда минус обозначают синим цветом, но в системах с двухполярным питанием (плюс, минус, ноль), провод нуля обязательно должен быть синим.
Какой цвет провода на задний ход?
Светлобежевый провод, это задний ход.
Какие провода нужны для подключения камеры?
Кабель для подключения видеокамеры Аналоговые камеры чаще всего подключаются коаксиальным радиочастотным кабелем с медной (или хотя бы омедненной) центральной жилой и медной оплеткой. Наиболее распространенным является кабель РК или его зарубежный аналог RG с волновым сопротивлением около 75 Ом.
Сколько стоит подключение камеры заднего вида?
Цена установки камеры колеблется в пределах от 3000 до 6500 руб. Сумма зависит от типа камеры. Время на работы занимает от 2 до 4 часов в зависимости от конкретного автомобиля. монтаж камеры в штатное место – 3500 рублей.
Что значит красный и белый провод?
Маркировка жил при однофазной проводке. Согласно ПУЭ-7 при однофазной проводке жилы маркируются: синий-ноль, белый (красный, коричневый) — фаза, желтый с зеленой продольной полосой — заземление.
Какого цвета провод на задний ход?
Светлобежевый провод, это задний ход.
Какой цвет провода куда подключать?
Ошибки цветов в розетках. Правильное подключение: фаза справа — коричневый провод нейтраль слева — синий провод заземление боковые контакты — желто-зеленый провод
Какие провода по цвету куда подсоединять?
фаза цвет провода коричневый, черный, зеленый, желтый, оранжевый, серый, белый, розовый, бирюзовый, красный; нулевой рабочий провод должен иметь синий цвет (N) ; совмещенный нулевой рабочий и защитный проводник (PEN) должен быть голубого цвета и иметь желто-зеленые полосы на концах.
Можно ли соединять красный и желтый провод?
красный провод подключают к соответствующей сети. Если провода желтого и красного цвета подключить одновременно к плюсу аккумулятора, работа прибора от зажигания зависеть не будет, но аккумулятор будет разряжаться быстрее.
Какой провод резать красный или синий?
Нумерация проводов отсчитывается, начиная от верхнего. 3 провода: Если нет красных проводов, режьте второй. Иначе, если последний провод белый, режьте последний. Иначе, если синих проводов больше, чем один, режьте последний синий.
Как определить синий и красный провод?
Шины и провода положительного заряда «+» сети постоянного тока – должны быть окрашены в красный цвет. Шины и провода отрицательного заряда «–» сети – должны обозначаться синим цветом. Средний «М» проводник в сетях постоянного тока – окрашивается в голубой цвет.
Какой цвет провода за что отвечает?
Проводник Цветовая маркировка Фазный проводник 1 трехфазной цепи Коричневый Фазный проводник 2 трехфазной цепи Черный Фазный проводник 3 трехфазной цепи Серый Заземленный фазный проводник однофазной цепи Синий Какой кабель отвечает за цвет?
Стандартные цвета корпусов соединителей: жёлтый — для видеосигнала, белый — для монофонического сигнала или левого канала стереофонического двухканального аудиосигнала, красный — для правого канала стереофонического двухканального аудиосигнала.
Что означает цвет провода?
Следовательно, цвета кабелей в электро установке обычно делятся на три: коричневый или черный провод — фазный провод (L) синий кабель — нейтральный провод (N) желто-зеленый кабель — защитный проводник (PE)
Зачем перерезать провод на камере заднего вида?
Перерезав белый провод, вы сможете повернуть изображение на 180°С и закрепить камеру на переднем бампере автомобиля. Перерезав зелёный провод, вы сможете добавить функцию разметки к вашей камере заднего вида.
Как называется кабель с камерой?
Эндоскоп ; Эндоскоп для смартфона , Гибкая камера : Видеоэндоскоп , Для телефона , microUSB , Type-C / USB, 2м.
Какой кабель используется для подключения IP камер?
К примеру, если подключается IP-камера, то используется стандартный LAN-кабель. Всего одного кабеля будет достаточно для того, чтобы не только передавать видео и аудио сигнал, но также питать устройство.
Почему камера заднего вида показывает нет сигнала?
Причины ошибки отсутствия сигнала? Камера заднего вида может не работать, потому что комплект вашей камеры устарел или камера не захватывает изображения сзади. Возможна ошибка в соединении между камерой и монитором. Возможно, неисправна проводка или отошел триггерный провод.
Почему не подключается камера заднего вида?
Происходит это по разным причинам — неправильное подключение, соединение низкого качества, ошибки по полярности при подключении, раннее включение задней передачи. Если камера не работает сразу после монтажа, стоит проверить схему подключения. Кроме того, устройство может не подходить к автомобилю.
Что делать если не включается задняя передача?
Не включается задняя передача и все передние из-за поломок гидротрансформатора, недостаточного объема масла, сильного загрязненных фильтров. Для устранения проблемы нужно долить или заменить масло, очистить фильтры. Включаешь заднюю передачу, а машина стоит на месте, движение есть только на 1 передаче.
Как узнать работает ли камера или нет?
В Windows 10 и 11 для проверки можно использовать встроенную утилиту «Камера». Откройте меню «Пуск» и найдите в списке стандартных приложений нужную программу. Запустите её и разрешите доступ к устройству. На экране должен отобразиться видеосигнал.
Как понять то что камера работает?
Проследите за движением камеры или объектива. Некоторые модели характеризуются постоянным движением. Вращение вокруг своей оси сопровождается негромким, но характерным звуком. Если движение наблюдается, то устройство однозначно работает.
Сколько вольт должно приходить на камеру заднего вида?
Штатная камера должна быть 6-и вольтовой и проводка под неё соответственно тоже на 6 вольт.
Сколько времени занимает установка камеры заднего вида?
Монтаж занимает в среднем 2-3 часа и зависит от марки автомобиля и типа камеры.
Как правильно подключить камеру заднего вида с одним красным проводом?
Подключение камеры заднего вида с одним красным проводом
Задняя камера является полезным устройством при парковке и маневрировании транспортным средством. Она позволяет водителю видеть препятствия, которые находятся за автомобилем, благодаря изображению, которое передается на монитор в салоне. В большинстве случаев для подключения камеры заднего вида требуется несколько проводов, но иногда встречаются модели с одним лишь красным проводом. Давайте рассмотрим, как правильно подключить такую камеру с помощью этого провода.
Шаг 1: Определение красного провода
Первым делом необходимо определить, за что отвечает красный провод камеры заднего вида. Обычно красный провод соединяется с положительным питанием, которое активирует камеру при включении задней передачи. При этом, часто красный провод подключается к плюсовому выводу заднего света или задней фары автомобиля.
Шаг 2: Подключение красного провода
Чтобы правильно подключить красный провод к аппаратуре автомобиля, необходимо выполнить следующие действия:
- Найдите проводку заднего света или задних фар вблизи заднего бампера автомобиля.
- Осуществите доступ к проводам, применяя необходимые инструменты.
- Используя зажим или подходящие резиновые клеммы, соедините красный провод камеры заднего вида с положительным проводом заднего света.
- Закрепите провод подходящим образом, чтобы избежать его повреждения или ошибочного отключения.
Важно отметить, что перед началом установки и подключения камеры заднего вида необходимо продумать и сконструировать подходящую систему крепления, чтобы устройство было надежно закреплено и ни при каких обстоятельствах не создавало помех во время движения.
В заключение, подключение камеры заднего вида с одним красным проводом не является сложной задачей, если вы следуете указанным выше шагам. Но помните, что перед проведением любых работ по автомобилю рекомендуется обратиться к специалисту, чтобы избежать возможных ошибок и повреждений. Также регулярная проверка и обслуживание камеры заднего вида помогут обеспечить ее надлежащую работу.
Как подключить камеру заднего вида
Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.
Подключение камеры заднего вида своими руками
Существует несколько основных способов подключения камеры заднего вида в автомобил е. Исходящий сигнал можно зав ести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.
Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.
Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.
Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.
Как подключать провода камеры и питание
Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.
Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.
Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.
При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер ( конвертор напряжения).
