Как поменять задние амортизаторы на фольксваген т4
Во время отвинчивания болта нижнегокрепления амортизатора Transporter T4 может быть необходимо придерживать его над рычагом при помощи большого плоского ключа как показано на рис. 402.
Рис. 401 Задняя подвеска — модели с дисковым тормозом (выпуск с января 1996 г)
1 — болт, 110Нм, 2 — суппорт, 3 — тормозной щит , 4 — болт, 8 Нм, 5 — тормозной диск, 6 — колесный болт, 160 Нм, 7, 29 — болты с внутренним шестигранником, 110Нм, 8 — гайка М8, 9 — скоба, 10 — болт, 30 Нм, 11 — резиновая втулка, 12 — штанга стабилизатора, 13 — гайка. 100 Нм 14, 18 — сайлент-блок, 15, 16 — болты, 17 — рычаг подвески, 19 — гайка, 160Нм, 20 – болт, 100 Нм, 21 — задний амортизатор, 22 — резиновая втулка, 23 — тарельчатая шайба, 24 — болт, 45 Нм, 25 — верхняя опора пружины, 26 — буфер — ограничитель, 27 — пружина, 28 — нижняя опора пружины, 30 — колесный датчик системы АБС, 31 — шпонка, 32 — ступица колеса, 33, 34, 36 — кронштейны кузова, 35 — шпильки

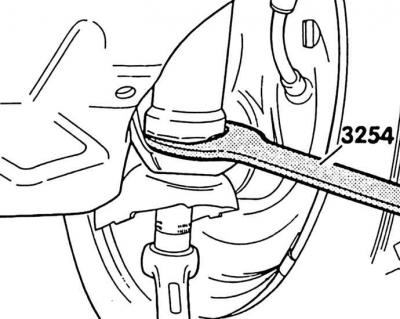

Рис. 402 Фиксация нижней части амортизатора во время отвинчивания нижнего болта
Задний амортизатор закреплен снизу оригинальным способом. Для его крепления служит болт, ввинченный перпендикулярно в амортизатор. Во время снятия следует воспользоваться рис. 403 и поступать следующим образом:
До того, как поднята задняя часть автомобиля ослабьте болт, на столько, чтобы можно было установить торцевой ключ с внутренним многогранником и удлинителем. Болт пока не вывинчивайте полностью.
Рис. 403 Крепление амортизатора
1 — болт, 100 Нм, 2 — верхняя резиновая втулка, 3 — амортизатор, 4 — продольный рычаг, 5 — ступица заднего колеса, 6 — нижняя резиновая втулка, 7 — фигурная шайба, 8 — болт, 45 Нм
♦ Поднимите заднюю часть автомобиля и установите подставки. Установите домкрат под продольный рычаг и поднимите рычаг так, чтобы шток полностью вошел в амортизатор.
♦ Снизу амортизатора отверните болт крепления. Если амортизатор будет прокручиваться, то его необходимо придержать плоским ключом (см. рис. 402).
♦ Снимите фигурную шайбу (подкладку). Фланец шайбы направлен в сторону резиновой втулки и, во время сборки, шайбу необходимо уложить точно также.
♦ Снимите нижнюю резиновую втулку (6, рис. 403).
♦ Выньте болт (1) крепящий амортизатор сверху.
♦ Медленно опустите домкрат, чтобы амортизатор вышел из верхних и нижних креплений, а затем выньте амортизатор.
♦ Снимите верхнюю резиновую втулку (2).
♦ Проверьте правильность работы амортизатора. Устанавливается амортизатор в обратной последовательности. При необходимости замените обе резиновые втулки. Болт, крепящий амортизатор снизу, затяните моментом 45 Нм. При необходимости застопорите амортизатор от вращения. Для затяжки используйте динамометрический ключ. Болт, крепящий амортизатор сверху, затяните только после того, как автомобиль будет снят с подставок. Момент затяжки составляет 100 Нм.
Снятие и установка заднего амортизатора
Шасси. Подвеска автомобиля. Фольксваген Транспортер Т4
Внимание! У машин с приводом на все колеса отсоединить полуоси от коробки передач и подвесить горизонтально на проволоке к кузову. В противном случае могут быть повреждены шарниры синхронизаторов.

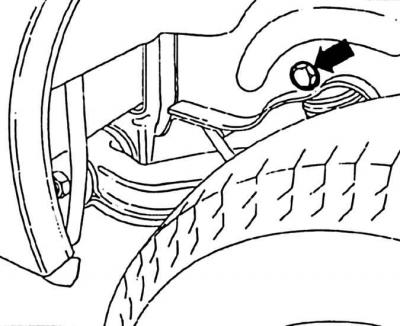

1. Вывинтить верхний винт крепления (стрелка) амортизатора. Машина должна стоять на колесах. Машину, при необходимости можно немного поднять, для доступа к крепежному болту.
2. Отвинтить амортизатор от поворотного кулака, удерживая при этом амортизатор особым приспособлением VW-3245.
3. Вынуть амортизатор.
Установка
1. Проверить резиновые опорные втулки амортизатора на пористость и повреждение, при необходимости заменить.
2. Установить амортизатор.
3. Шайбу установить так, чтобы отворот указывал на амортизатор.
4. Затянуть амортизатор снизу моментом 45 Н·м.
5. Постепенно опустить машину, пока не появится возможность установки верхнего винта амортизатора.
Замена задних амортизаторов Volkswagen Transporter T4
Продемонстрируем процесс замены задних амортизаторов на Volkswagen Transporter T4 с двигателем 2.5, 1996 года выпуска. Амортизаторы заменим по причине подтеков масла из-под пыльника и стука во время движения на малой скорости.
Выбор запчасти
Оригинальный задний амортизатор VAG 701 513 031 C.
- Bilstein 19-028521;
- TRW JHE245T;
- SACHS 105 820.
[stextbox качественных задних амортизаторов на VW Transporter T4 80-120 тыс. км пробега. [/stextbox]
Инструменты и материалы для работы:
- Щетка по металлу;
- Проникающая смазка;
- Медная смазка;
- Головка на семнадцать, двадцать один;
- Динамометрический ключ;
- Вороток с трещоткой;
- Силовой вороток;
- Монтажный рычаг;
- Деревянный брус.
Пошаговая инструкция
1. Силовым воротком с головкой на семнадцать срываем колесные болты, поддомкрачиваем и снимаем колесо.
2. Подставляем деревянный брус под нижний рычаг и опускаем на него автомобиль. Это нужно для того чтобы нагрузить подвеску и ослабить нагрузку на крепящие болты. [stextbox нашем случае используется гидравлическая стойка так как работа выполняется на подъемнике.[/stextbox]
3. Металлической щеткой очистите нижний и верхний болт крепления амортизатора.
4. Нанесите проникающую смазку на верхний и нижний болт крепежа амортизатора.
5. Силовым воротком сорвите с начало нижний затем верхний болт крепления амортизатора. После того как сорвали, выкручивайте болты воротком с трещоткой. Верхний болт под головку на двадцать один, нижний на семнадцать. [stextbox откручивании нижнего болта амортизатор может проворачиваться. Если у вас такой случай, заведите монтажный рычаг в распор амортизатора и рычага подвески. Ниже при закручивании болта это будет показано на фото.[/stextbox]
6. После откручивания крепящих болтов, поднимаем автомобиль на домкрате и демонтируем амортизатор. Сразу достаньте амортизатор из нижней точки крепления затем верхней. [stextbox необходимости используйте монтажный рычаг.[/stextbox]
7. Перед установкой амортизатора оденьте резиновую подушку на нижнюю точку крепления и прокачайте амортизатор сжав его 5-7 раз. [stextbox комплекте с амортизатором идут две резиновых подушки. Одна из подушек одевается на нижнюю точку крепления амортизатора и затем упирается в рычаг. Вторая подушка одевается на резьбовую часть нижней точки крепления амортизатора и при закручивании крепящего болта прижимается шайбой.[/stextbox]
8. Установите амортизатор на кузов и наживите верхний болт крепления. Далее заведите в место крепления нижнюю точку амортизатора и опустите автомобиль с домкрата на брус чтобы нагрузить подвеску.
9. Одеваем резиновую подушку и наживляем нижний болт крепления.
10. Подкручиваем нижний и верхний болт до упора. Далее с помощью динамометрического ключа затягиваем нижний болт крепления с усилием 85 Нм. [stextbox амортизатор проворачивается, удерживаем его монтажным рычагом как показано на фото.[/stextbox]
11. Затягиваем верхний болт с усилием 80 Нм и поднимаем автомобиль на домкрате.
12. Очищаем сопрягаемые плоскости тормозного и колесного диска. Далее наносим медную смазку.
13. Монтируем колесо и наживляем колесные болты.
14. Затягиваем колесные болты динамометрическим ключом крест-накрест с усилием 120 Нм. [stextbox забывайте амортизаторы меняются только парой.[/stextbox]
Снятие и установка заднего амортизатора на Volkswagen Transporter 2003. Подвеска автомобиля
Внимание! У машин с приводом на все колеса отсоединить полуоси от коробки передач и подвесить горизонтально на проволоке к кузову. В противном случае могут быть повреждены шарниры синхронизаторов.
1. Вывинтить верхний винт крепления (стрелка) амортизатора. Машина должна стоять на колесах. Машину, при необходимости можно немного поднять, для доступа к крепежному болту.
2. Отвинтить амортизатор от поворотного кулака, удерживая при этом амортизатор особым приспособлением VW-3245.
3. Вынуть амортизатор.
Установка
1. Проверить резиновые опорные втулки амортизатора на пористость и повреждение, при необходимости заменить.
2. Установить амортизатор.
3. Шайбу установить так, чтобы отворот указывал на амортизатор.
4. Затянуть амортизатор снизу моментом 45 Н·м.
5. Постепенно опустить машину, пока не появится возможность установки верхнего винта амортизатора.
