Где находится разъем для диагностики ваз 2114? Ответы пользователей

Расположение разъема и его особенности

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство .

На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт .

Где находится разъем для диагностики у ВАЗ—2114

В статье описывается, где установлен диагностический разъем ВАЗ 2114 и ВАЗ 2115, когда проводится диагностика, дается инструкция по ее .

Где находится разъем для диагностики у ВАЗ—2114

Где находится разъем для диагностики у ВАЗ—2114

Диагностический разъем ваз 2114 где находится

Диагностический разъем ВАЗ 2114: назначение, расположение и подготовка к диагностике

Где находится разъем для диагностики у ВАЗ-2114 ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Колодка закрыта декоративной крышкой. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем.27 июл. 2019 г.

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его .

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем.

Где находится разъем для диагностики ваз 2114? Видео-ответы

Иммобелайзер ваз 2114. Подключение Elm 327.

Отключаем иммобелайзер. ставим перемычку. Подключаемся к Elm 327.Не может подключится к эбу авто.

Как пользоваться автосканером OBD2 ELM327? Как прочитать ошибки и потушить чек?

elm 327 #obd2 #ваз2114 Всем привет! В этом ролике я продемонстрировал то, как пользоваться автосканером OBD 2 ELM .

Как правильно выбрать и подключить ELM 327? 1,5 или 2,1?

Сегодня расскажу вам как я разобрался, какую версию ELM327 нужно покупать для ВАЗ 2113? Почему на Ладах не .

КАК ПОДКЛЮЧИТЬ ELM 327 В РАЗЪЕМ ВАЗ СТАРОГО ОБРАЗЦА БЕЗ ПЕРЕХОДНИКА+ НОВЫЙ ДАТЧИК КОЛЕНВАЛА

В этом выпуске: Рассказал как подключить elm 327 к Ваз со старым разъёмом GM12 и заменил датчик коленвала на своём .

Компьютерная диагностика ВАЗ 2115 и сброс ошибок ЭБУ

Диагностика ЭБУ автомобиля ВАЗ 2115 с помощью K-line адаптера, бесплатной программой OpenDiag 1.4 Определение .

Об авторе

Иван Быстров

Здравствуйте! Меня зовут Иван Быстров, и я главный редактор этого сайта. Мне 32 года, я живу в Ярославской области России. Я всегда увлекался автомобилями, всегда хотел узнать больше, но зачастую не мог найти ответы на свои вопросы. Это сподвигло меня на создание проекта, где будет собрано воедино максимальное количество вопросов про автомобили, и на каждый из них будет предложен грамотный ответ! Очень надеюсь, что мой труд поможет всем получить новые знания быстро и без лишних затрат энергии!

Диагностический разъем ВАЗ 2114: назначение, расположение и подготовка к диагностике

Диагностический разъем ВАЗ 2114 необходим для подключения бортового компьютера. Диагностический разъем ВАЗ 2114 пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.

В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Внимание! Необходимый разъем может прикрываться декоративной панелью.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

1. Проводится соединение метрового провода со вторым контактным разъемной колодки.
2. Второй конец конец проводится к диагностическому разъему.
3. Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
4. Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Помните о том, что нужно найти место и для процессора, при этом важно, что к вентилируемым отверстиям должен существовать свободный доступ. Корпус стоит закрепить в определенное место для большей надежности.

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

Диагностический разъем ваз 2114 — где найти в авто ☟

При покупке авто на «холодную» постоянно горел Джеки Чан, и таинственным образом всегда пропадал. Загвоздка была в следующем — ни elm, ни вагком, ни даже божественный лаунч так и не смогли прочитать мозги.

Покатавшись так почти полгода, всё же решил разобраться, + ко всему ещё и обороты решили поплавать в море.

Мучался, мучался долго и очень мучительно xD 2 бессонные ночи, и я пришёл к решению данной проблемы (сразу скажу, замыкание 9 и 18 контакта фишки иммобилайзера не поспособствовали решению проблемы, но вот 18 контакт помог).

Если Вы не можете прочитать ЭБУ диагностикой. Сначала кратко ознакомимся со схемой ЭСУД ВАЗ 2114 с ЭБУ Я7.2.

Следом смотрим на схему ЭСУД с ЭБУ Я7.2. 71 пин — оранжево-голубой провод K-линии

Видим 71 пин, смотрим по схеме, куда он уходит. На проводе написано 5 — следственно, это 5 блок нашей ЭСУД, а именно фишка АПС (иммобилайзер). Теперь смотрим 3 блок — это наш разъем OBD 2. По официальной распиновке K-линия идёт 7 контактом, голубой провод, на проводе подписано 5/9 — 5 блок, 9 пин. Возвращаемся к фишке АПС, видим провод под номером 9 — голубой, уходящий в 3 блок. Вот так более менее просто устроена линия диагностики ВАЗ 2114 с ЭБУ Я7.2 (насчёт других авто не знаю, там смотреть по схеме).

Исходя из этого, есть несколько вариантов:

1. Перемкнуть между собой 9 и 18 провода фишки АПС, тем самым пустив K-линию напрямую на разъем OBD2.

2. Если первый вариант не прокатил — к 18 проводу фишки АПС приматываемся любым проводом с клеммой мама 2.8мм на конце, и вставляем напрямую в нашу диагностику (будь то елм, вагком или что угодно другое, только внимательно с распиновкой), не забывая про постоянные +12В и массу (по идее, можно даже с аккума или прикуривателя напрямую взять, если не хотим дербанить разъем диагностики).

3. Как по мне самый верный — вскрываем боковину торпеды с пассажирской стороны, мультиметр в руки в режим прозвонки, один щуп в 18 провод фишки АПС, затем ищем оранжево-голубой провод в фишке ЭБУ

Вот здесь находится наш ЭБУ

Вроде легко, но я все равно перепутал его с голубо-оранжевым проводом идущим на ДПДЗ, аккуратно щупом протыкаем изоляцию, и если всё верно — мультиметр запищит, показав наличие цепи. После этого берём два скотчлока красного цвета (главное красный, ибо у него максимальное сечение зажимаемого провода 1.25мм, а у синего от 1 до 2.5мм, и он не обожмет нормально провод от ЭБУ), одним присоединяемся к проводу от ЭБУ, во второе отверстие любой провод, вторым около разъема OBD присоединяемся к голубому проводу, идущему в 7 пин с тем проводом, который кинули от первого скотчлока.

Тот самый скотчлок, простой как рубль

После этого варварским методом на всякий случай отрезаем чуть ниже соединения голубой провод разъема OBD и пробуем прочитать машину. В моём случае был успех, да и я на 99% уверен, что всё получится у всех (1%=погрешность измерений). Возможно, на словах это непонятно, но когда будете делать — все сразу станет ясно.

Надеюсь, данной непонятной писаниной я смогу Вам помочь продиагностировать машину самому, без помощи электриков, мам, пап и кредитов. Ну а по итогу моей диагностики, при помощи кабеля Vagcom kkl 409.1 с али за 800р, ноутбука и программы OpenDiagFree, оказалась проблема в ДПДЗ и датчике фаз (про него в следующей записи).

Подскажите ещё, кто менял датчик фаз, какой ставили и какой по счёту у вас заработал? У меня 4 штуки (один из них оригинал с завода без пробега), и ни один не заработал. Проводка вроде в норме, на распредвале есть штифт для считывания данных. Или может кто отшивал его, сам или при помощи другой прошивки, отпишитесь пожалуйста в комментариях, интересно узнать.

По поводу записи — оставляйте комментарии кому помог, у кого есть вопросы — отвечу, всегда буду рад критике от знающих людей, ведь общаясь набираемся опыта, а совершенству нет предела! Удачи на дорогах, и будьте аккуратнее, везде гололёд.

Диагностический разъем ВАЗ 2114: назначение, расположение и подготовка к диагностике

Диагностический разъем ВАЗ 2114 необходим для подключения бортового компьютера. Диагностический разъем ВАЗ 2114 пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.

В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Внимание! Необходимый разъем может прикрываться декоративной панелью.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

1. Проводится соединение метрового провода со вторым контактным разъемной колодки.
2. Второй конец конец проводится к диагностическому разъему.
3. Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
4. Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Помните о том, что нужно найти место и для процессора, при этом важно, что к вентилируемым отверстиям должен существовать свободный доступ. Корпус стоит закрепить в определенное место для большей надежности.

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

Особенности диагностического разъема и диагностики

На любом автомобиле во время эксплуатации возможны различные неполадки. Владельцы автомобилей с инжекторным двигателем получили возможность проводить диагностику самостоятельно. Для этого на автомобилях с завода устанавливается диагностический разъем. В статье описывается, где установлен диагностический разъем ВАЗ 2114 и ВАЗ 2115, когда проводится диагностика, дается инструкция по ее проведению.

Расположение разъема и его особенности

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его закрывает декоративная заглушка. Для доступа к разъему достаточно поддеть заглушку и она легко снимается.

Место расположения на ВАЗ 2114

На ВАЗах может быть установлен 12 контактный разъем прямоугольной формы старого образца OBD 1 (GM-12) или 16-ти контактный разъем OBD-II в виде трапеции USB-KKL. Если адаптер предназначен для ДР OBD-II, можно купить переходник.

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени. Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

• быстро выявить неисправности автомобиля;
• получить необходимую информацию с датчиков;
• изменить настройки;
• сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Надпись «Check Engine»

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики понадобится ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, это не имеет значения для диагностирования. Адаптер универсальный и подходит для всех моделей ВАЗ (автор видео — KV Avtoservis).

Возможно несоответствие диагностических колодок. В таком случае можно купить переходник. В комплекте с адаптером поставляется программа для диагностики, но программное обеспечение можно скачать из интернета на специализированных сайтах. Набор функций у них одинаковый, могут отличаться уникальными фишками.

При подключении ноутбука зажигание должно быть отключено.

Один конец адаптера вставляется в ДР, а другой непосредственно в USB порт ноутбука. После подключения адаптера включаем зажигание. На следующем этапе запускаем программу и начинаем диагностические работы. При запуске программы происходит соединение компьютера с электронным блоком управления.

Интерфейс будет зависеть от скаченной программы. Это могут быть списки с показателями либо графики со значениями. Основываясь на этих показаниях, можно сделать первые выводы о работе двигателя и основных систем автомобиля.

Интерфейс Diagnostic Tool

Когда высветится список обнаруженных ошибок, их расшифровку можно найти в тестовом файле, который обычно прилагается к программе. В нем расшифровываются все ошибки, которые могут высветиться при неисправностях.

Расшифровав коды обнаруженных ошибок, следует приступать к их устранению. В первую очередь стоит проверить датчики, так как от их исправности зависит правильность показаний и работы ЭБУ. Неисправность датчика может быть причиной высвечивания ошибки. Для более точной диагностики может понадобиться дополнительные проверки узлов машины. После устранения всех неполадок обязательно нужно выполнить проверку, чтобы убедиться, что все работает без ошибок.

Не забывайте, что все данные хранятся в памяти микроконтроллера. Поэтому перед новой проверкой, их нужно сбросить.

Для этого выключается зажигание и отключается диагностическое оборудование. Чтобы сбросить данные с микроконтроллера, достаточно отключить минусовую клемму на аккумуляторной батарее. Далее процесс повторяется: подключается ноутбук и проводится повторная диагностика. Процесс повторяется, пока не будут устранены все ошибки.

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

• А – «масса»;
• В – L-линия диагностики;
• D – СО-потенциометр;
• G – управление бензонасосом;
• H – +12В питание;
• M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

• при выключенном зажигании соедините перемычкой выводы А и В;
• включите зажигание, не запуская двигатель;
• лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
• завершение операции заканчивается также кодом «12».

Как подключить диагностический адаптер ELM327 на ВАЗ 2114

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени.

Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными.

Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

• Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
• Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

• SAE J1850 PWM/VPW;
• ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
• SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

• Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

• Подключить ELM327 в соответствующий разъем.
• Завести двигатель авто.
• Активировать блютуз на мобильном устройстве.
• Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
• Нажать на «Поиск нового оборудования».
• Дождаться, пока на экране телефона не отобразится список доступных устройств.
• Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
• Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
• Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

• OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
• Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

• Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

• Подключить сканер в разъем в автомобиле.
• Завести двигатель машины.
• Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
• Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
• Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
• Повторно нажать «Далее».
• В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
• Снова нажать «Далее».
• Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

• Подключить сканер к разъему в авто.
• Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
• Справа будет синяя стрелка, на которую необходимо нажать.
• В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
• Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

• Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
• ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
• Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

В заключении

ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Где найти разъем диагностики ВАЗ 2114?

Как опытный автомеханик и автомобильный специалист, я рад поделиться информацией о разъеме диагностики на ВАЗ 2114. В данной статье я расскажу вам, где находится этот разъем, и как его использовать для проведения диагностики вашего автомобиля.

Местоположение разъема

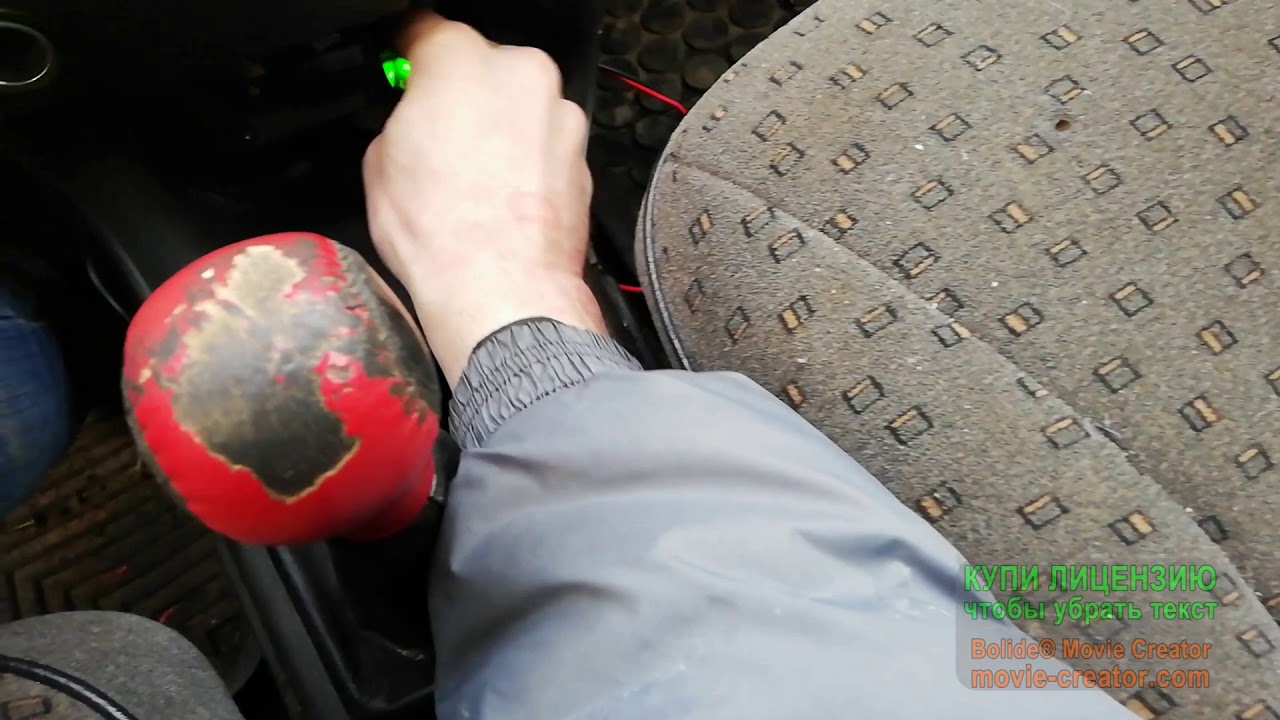

На ВАЗ 2114 разъем диагностики расположен под приборной панелью вблизи рулевой колонки. Обычно его можно найти в правой части панели, рядом с рулевой колонкой, или неподалеку от места, где расположены предохранители.

Для доступа к разъему вам понадобится снять нижнюю обшивку приборной панели. Обычно этого достаточно, чтобы получить доступ к разъему диагностики.

Использование разъема для диагностики

Разъем диагностики на ВАЗ 2114 имеет 16 контактов и предназначен для подключения диагностического оборудования. При помощи специального адаптера или кабеля вы можете подключить диагностический сканер к разъему и выполнить диагностику электронных систем автомобиля.

Существует множество диагностических сканеров, которые совместимы с ВАЗ 2114. При выборе сканера обратите внимание на его функциональные возможности и совместимость с вашим автомобилем.

После подключения сканера к разъему диагностики вы сможете считывать ошибки, информацию о состоянии различных систем и компонентов автомобиля. Это поможет вам выявить и устранить проблемы, которые могут возникнуть в работе вашего ВАЗ 2114.

Заключение

Теперь вы знаете, где находится разъем диагностики на ВАЗ 2114 и как его использовать для проведения диагностики вашего автомобиля. Не стесняйтесь обращаться к профессионалам, если у вас возникнут сложности или вы не уверены в своих навыках. В любом случае, система диагностики поможет вам установить причину ошибок и обеспечить надежную работу вашего автомобиля.

Часто задаваемые вопросы

Вопрос 1: Где находится разъем диагностики на ВАЗ 2114?

Ответ: Разъем диагностики на ВАЗ 2114 расположен под приборной панелью, находится ниже рулевой колонки с левой стороны. Для доступа к нему необходимо снять нижний коленообразный обрамитель и найти разъем с маркировкой «OBD II». Этот разъем позволяет подключить диагностическое оборудование для проверки и настройки систем автомобиля.

Вопрос 2: Какие типы диагностического оборудования можно использовать с ВАЗ 2114?

Ответ: С ВАЗ 2114 можно использовать различные типы диагностического оборудования, совместимого с протоколом OBD II, такие как сканеры и адаптеры, подключаемые к компьютеру или смартфону. Такое оборудование может считывать данные из различных систем автомобиля и предоставлять информацию о состоянии двигателя, электронных системах и ошибках, которые могут возникнуть в процессе эксплуатации автомобиля.

Вопрос 3: Какие проблемы могут быть обнаружены при диагностике ВАЗ 2114?

Ответ: При помощи диагностического оборудования можно обнаружить различные проблемы, которые могут возникнуть в системах автомобиля ВАЗ 2114. Это могут быть проблемы с двигателем, электрическими системами, системой зажигания, топливной системой и другими компонентами автомобиля. Диагностическое оборудование помогает выявить ошибки и неполадки, а также предоставляет информацию о параметрах работы систем, что облегчает поиск и устранение проблем.
