Как снять магнитолу форд фокус 3

Играть играет, но не показывает, замена ГУ в моём авто дошла и до меня.

Вот ссылочка на них vk.com/element5_official
Описание ГУ Android 10.1
✅ процессор 8-ь ядер
✅ звуковой процессор Radio data Systems
✅ Ips матрица 1280х720
✅ интернет 4-G
✅ Bluetooth
✅ память-4-64G
✅ поддержка car play
✅ поддержка передней и задней камеры

Начнём установку, а сначала надо снять старое ГУ, и так приступим
Снимаем нижнюю панельку специально лопаткой, которая шла в комплекте, которая под магнитолой, на фото видно

Первая панелька

Далее видим два болта, которые держат рамку и панель климата, откручиваем их.

Два болта

Далее снимай кожух пластиковый который вокруг рычага коробки переключения.

Защитный пластик

Что рамка вышла из своих пазов, я слегка надовил на рамку и она вылезла.

Вот тут надавил

Отключаем все провода, и рамка у нас в руках.

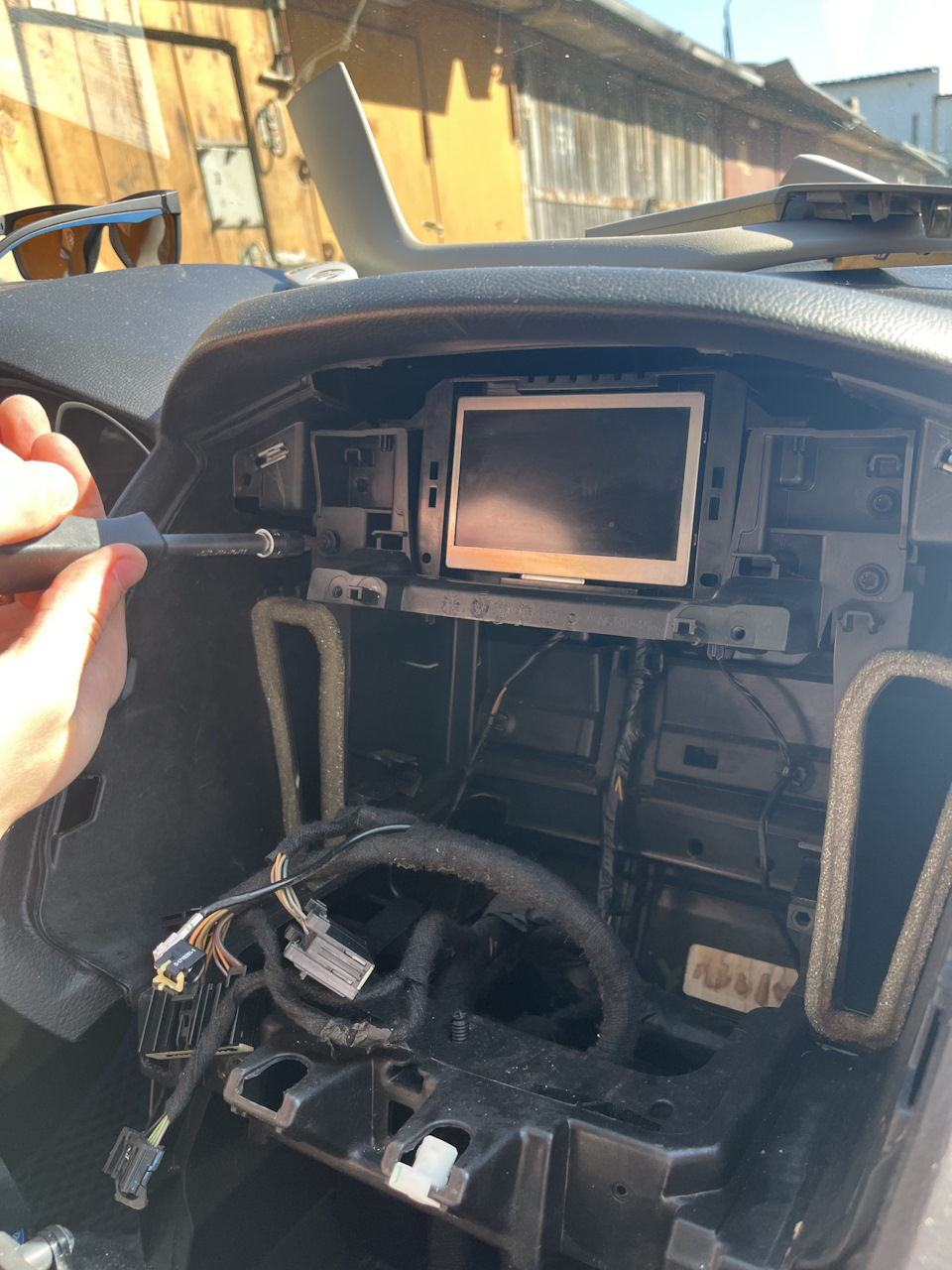

Далее откручиваем четыре болта, которые держат дисплей ГУ и сам блог.

Крутим

отсоединяем от них контакты и вынимаем, и всё, процесс разбора завершён, осталось снять воздухазаборы со старой рамки и переставить на новую.

Пусто

Потом прикрепить магнитолу к новой рамке на четыре болта и подключить ко всем разъёмам что у нас имеются.

А именно:<\b>
два разъёма для USB
основной для питания
один для 4-G
один для GPS
один для камеры
один для колокольчиков и вместе с ним в сборе идёт один колокольчик для микрофона
Так же у нас идёт в комплекте блок для CAN шины
Пока что я с ним не разобрался что да так…

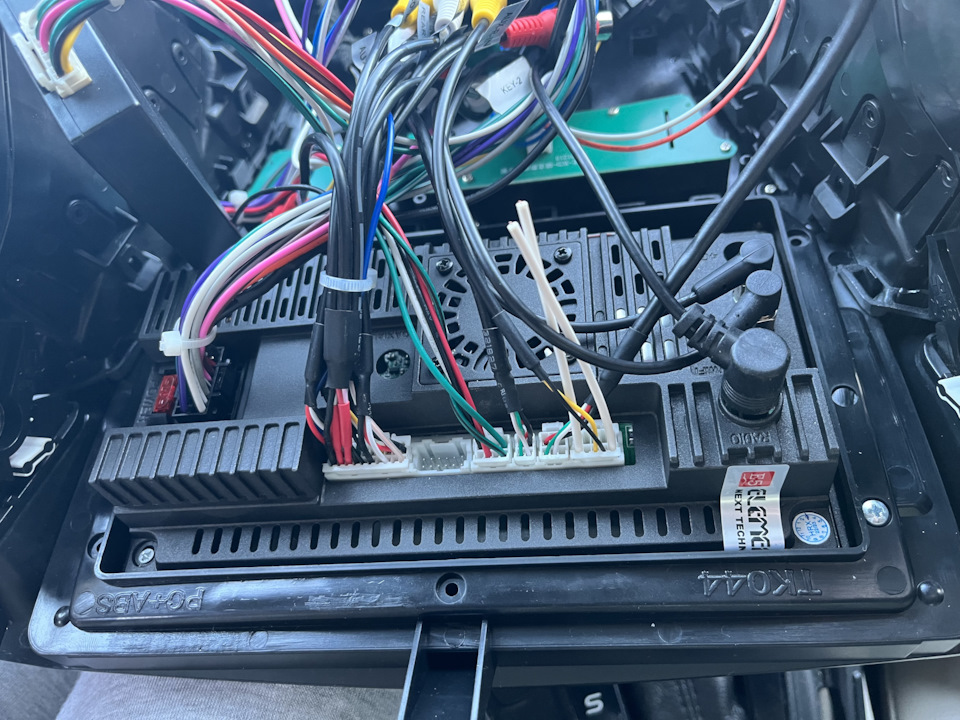

Подключаем всё, проверяем магнитолу, звук идёт, камера работает, радио ловит, микрофон тоже работает, проверяем сеть и GPS, всё работает.

Туда их все

Далее я вывел необходимые провода в бардачок, пока что так полежат, будет время, буду их выводить по своим местам.

Красиво��

Чтож, всё проверили, собираем рамку вместе с магнитолой и ставим на место, крепится она в свои пазы в которых стояла штатная, и радуемся новой магнитолой, я доволен, так как вид в салоне изменился:)

Камера

Осталось заменить дверные динамики и может быть установить сабвуфер

Езжу уже как три дня, доволен, и в ней ещё разбираться и разбираться

Штатная магнитола Ford Focus 3: снятие и замена

Необходимый инструмент: ключ TORX Т25, отвертка с плоским лезвием.
1. Отцепите провод от «минусовой» клеммы аккумулятора.

2. Снимите центральную накладку панели приборов (см. тут).

3. Открутите 2 крепежных винта и достаньте головное устройство из панели приборов на длину присоединенных проводов.

4. Отсоедините от головного устройства колодку антенного провода.

5. Отсоедините от головного устройства колодку удлинителя разъема USB.

6. Нажмите на фиксатор, и разъедените от головного устройства колодку проводов.

7. . и снимите головное устройство аудиосистемы.

8. Открутите 4 крепежных винта и достаньте из панели приборов дисплей головного устройства на длину присоединенных проводов.

9. Отодвиньте фиксирующую скобу.

10. . и отсоедините колодку от дисплея.

11. Снимите дисплей головного устройства аудиосистемы.

12. Установку осуществите в обратном снятию порядке.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года.
Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы

Как снять штатную магнитолу на Форд Фокус 3 (Мондео)

Магнитолы

На машинах Фокус третьего поколения используется штатное головное аудиоустройство. При выполнении самостоятельных работ владелец должен знать, как снять магнитолу на Форд Фокус 3, поскольку неаккуратные действия приводят к необратимым повреждениям оборудования и элементов отделки салона автомобиля. Демонтаж изделия производится для установки дополнительных элементов (например, штекера AUX) или в случае поломки головного устройства.

Инструменты

Перед тем как снять магнитолу на Форд Фокус 3, требуется подготовить инструменты:

• Специальную монтажную лопатку, изготовленную из мягкого пластика. Изделие позволяет разбирать элементы интерьера автомобиля, не нанося им повреждений.
• Отвертку или набор головок Torx для электрического шуруповерта.

Пошаговая инструкция

Чтобы снять магнитолу с автомобиля Ford Focus 3, выпущенного в 2012 году, необходимо выполнить такие действия:

1. Сначала отключаем клемму с отрицательного полюса батареи, обесточивая бортовую сеть.
2. Снимаем лопаткой пластиковую крышку, размещенную между блоком управления климатической установкой и нижней частью декоративной облицовки головного устройства. Панель крепится на пластиковых защелках, сначала снимается фиксатор с правой стороны детали, а затем она вынимается из левого посадочного гнезда.
3. После того как владелец снял заглушку, необходимо выкрутить 2 винта. Операция выполняется отверткой или электрическим шуруповертом.
4. Потянуть на себя рамку, которая содержит кнопки управления и воздуховоды. После того как отсоединятся фиксаторы, следует отвести узел на небольшое расстояние от плоскости приборной панели. Отключить штекер жгута проводов, идущий к кнопкам управления головным устройством.
5. Демонтировать головной блок аудиоустройства, закрепленный 2 винтами. После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.
6. Для замены или ремонта информационного жидкокристаллического дисплея потребуется открутить 4 винта и отсоединить коммутационный разъем.

При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN.

Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS27.

Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется.

После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Мондео, алгоритм снятия изменился. Нужно:

1. Демонтировать пластиковую крышку, расположенную под блоком акустической системы.
2. Удалить заглушку, расположенную рядом с крышкой бардачка. Элемент установлен плотно, для снятия следует использовать пластиковую карточку.
3. Отсоединить элемент, находящийся вокруг рычага переключения скоростей. Первоначально требуется снять клипсу, расположенную по центру, затем разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор.
4. Снять общую центральную панель вместе с рычагом переключения передач и блоком управления климатической установкой. Узел крепится на защелках, демонтаж проводится аккуратно, поскольку существует риск потери крепежных элементов.
5. Снять фронтальную панель с кнопками управления и центральными воздуховодами, которая крепится 2 жесткими защелками.
6. Приступить к демонтажу корпуса штатной магнитолы Форд Фокус 3, который закреплен в панели приборов 2 винтами.
7. Затем отсоединяются штекеры питания и антенны, которые снабжены пластиковыми защелками.

Сборка производится в обратной последовательности. Если владелец не имеет опыта, то рекомендуется обращение в сервисный центр.

Как снять магнитолу форд фокус 3

Модель: Ford Focus MK 3 — Годы 2011-2018
Часть: Автомагнитола
эксплуатация: Снятие магнитолы и центральной консоли

Чтобы снять автомагнитолу, сначала необходимо снять панель с элементами управления и вентиляционными отверстиями кондиционера. Под темной и блестящей частью центральной консоли находится небольшая панель, закрепленная двумя винтами. Отвинтите соответствующие винты и снимите панель. Затем можно аккуратно снять верхнюю часть центральной консоли, не забывая отсоединить разъем, и получить доступ к автомагнитоле, которая крепится двумя дополнительными винтами. Откручиваем винты и тянем магнитолу на себя и отсоединяем все разъемы. Для повторной сборки выполните обратную процедуру.
