Замена бачка омывающей жидкости. Боковое зеркало с обогревом
Прошлой зимой потёк бачок омывающей жидкости. Бежал он только после наполнения больше 2 литров. В отпуске пока есть время решил заняться этим вопросом.
Первым делом снимаем пластиковую накладку над радиаторами, затем достаём обе фары и кладём сверху не отсоединяя фишки (известно что они не редко ломаются). Далее достаём пистоны крепящие бампер к пыльнику двигателя снизу. А теперь самое сложное во всей этой операции, откручиваем бампер от левого крыла. Крыло крепится саморезами к крылу через пластиковую проставку в которой в стоят закладные втулки. Один из саморезов в моем случае уже срезан предыдущим владельцем. А второй я пытался выкрутить с помощью головки на 10, удлинителя и карданчика, уж очень неудобно расположено крепление. При хорошем усилит саморез повернулся, но увы вместе со втулкой. Было решено спиливать саморез при помощи полотна.После этих манипуляций отводим бампер в сторону.
Пластиковая накладка
Для снятия фары отводим бампер
Внутренний угол утапливаем
Фары сняты
Без снятия бампера не подлезть

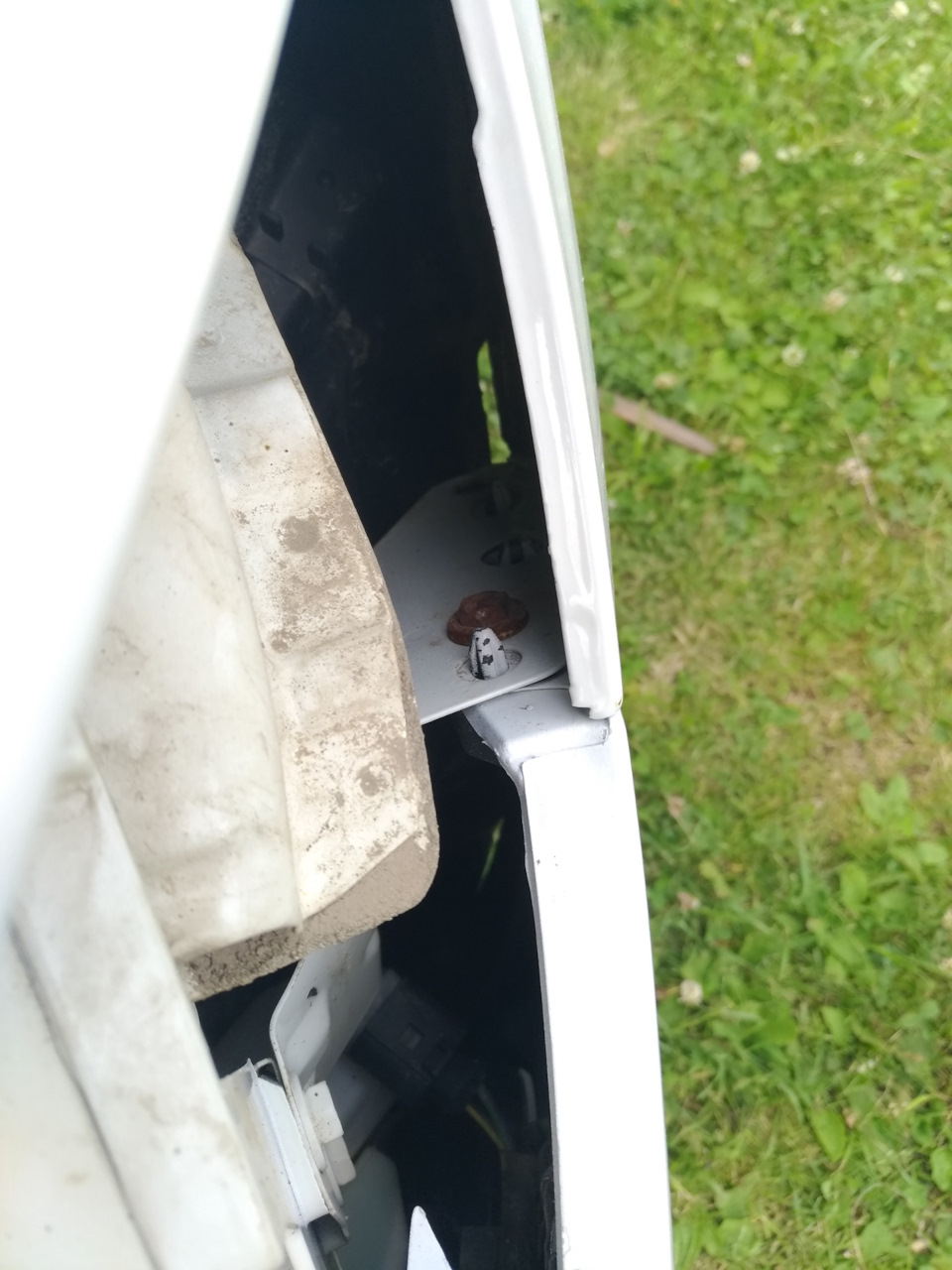

Злополучное крепление бампера к крылу
Отводим край бампера в сторону

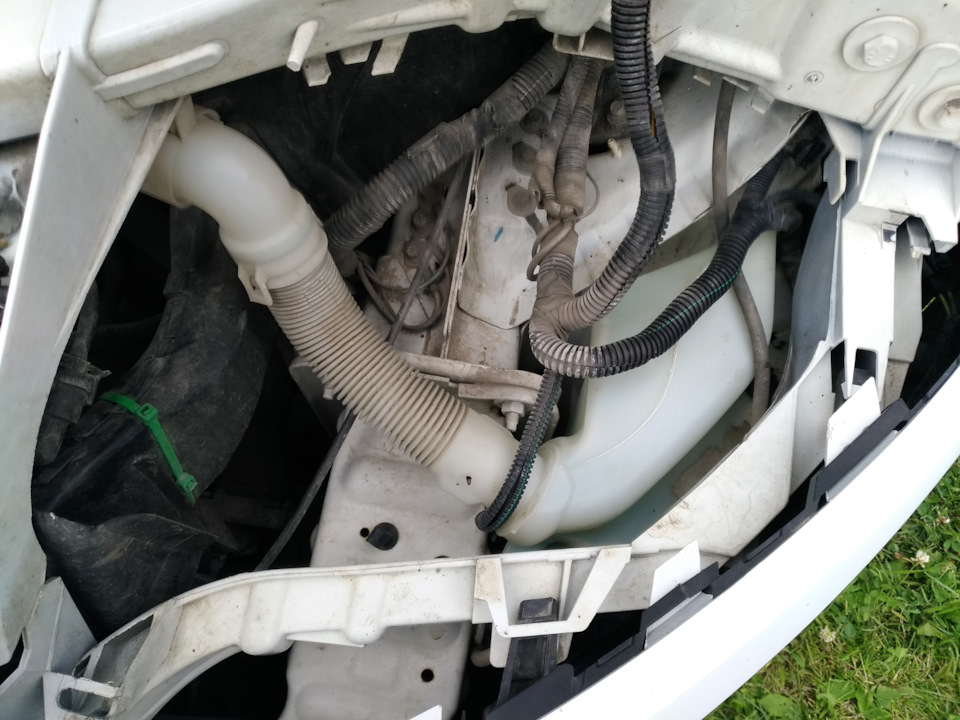

Перед нами предстаёт нехилый такой бачок, будто вросший в кузов автомобиля. Отсоединяем все фишки от бачка (насос, уровень и омыватель фар) Крепится бачок к кузову 3мя саморезами на 10. Но открутив их так просто его не изъять, необходимо снять крышку мозгов и открутить их от корпуса бачка и только потом вытаскивать бачок.
Далее снимаем со старого бачка резиновые прокладки (насос, датчик уровня). Сетка на фильтре насоса бала вся в синих соплях от зимней незамерзайки. Так как новый бачок я взял не оригинал, то надо ещё немного поработать напильником. Раскаленным гвоздём на 100 проплавил отверстия для крепежа мозгов к корпусу бачка.
Неиспользуемая фишка омывателя фар
Фишка уровня жидкости

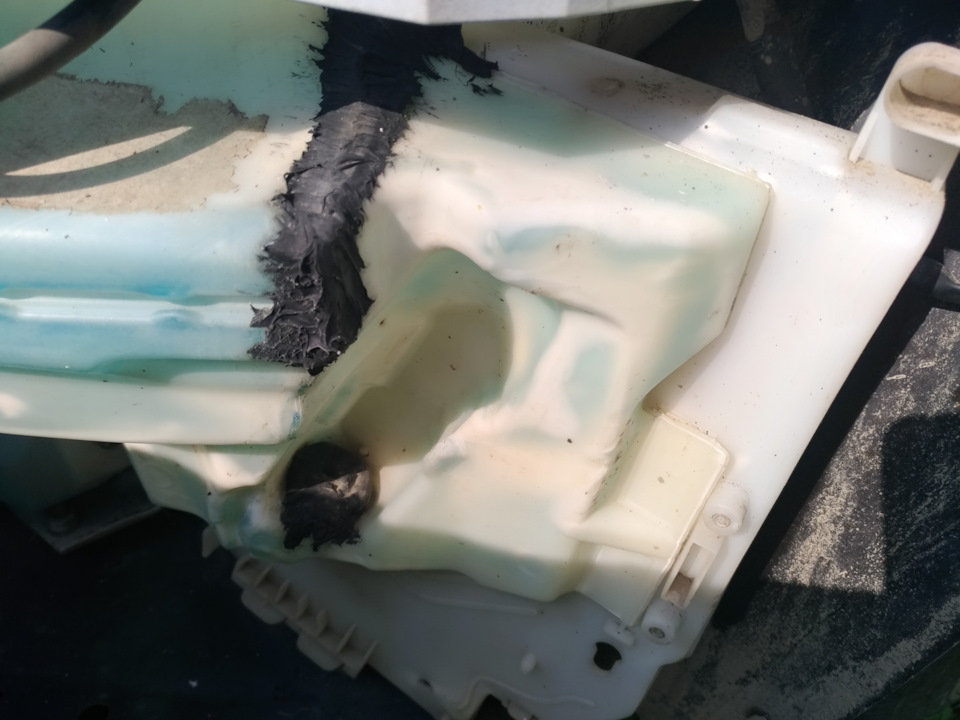

Старый бачок оказал ремонтированным и побежал в месте ремонта
Крепление мозгов к бачку шурупами (звездочка т30)
Важно устанавливать датчик уровня правильно
Старый бачок

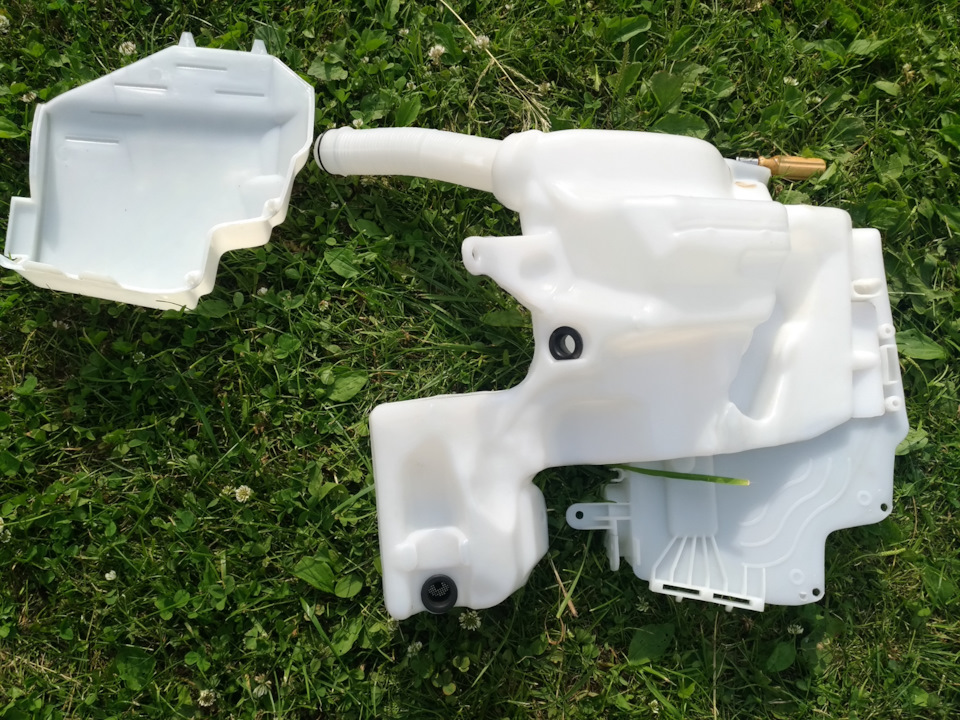

Новый бачок (прокладки со старого)
Проплавил отверстия крепления мозгов

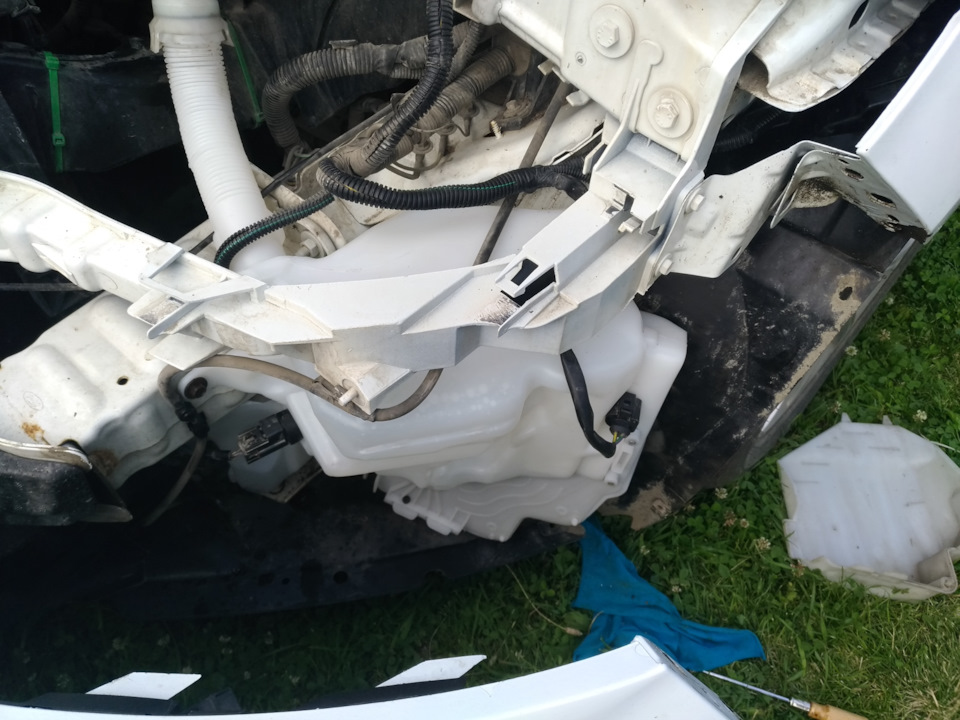

Новый бачок установлен
Собираем все в обратной последовательности, но перед установкой бампера решил на всякий случай проверить работоспособность (как оказалось не зря). Включаю омыватель, насос жужжит, а воды нет. Ну думаю может не прокачалась система ещё, раз 10 нажимал эффекта 0. Снял шланг после обратного клапана на подаче, давления нет. Снял клапан и попробовал продуть ртом, вообще не продувается. Разобрал клапан, там все чисто. Собрал обратно, поставил на место и о чудо, все работает. Уж не знаю что это было.
Далее надо было что-то делать с креплением бампера к крылу. Старые саморезы намертво прикипели к втулкам. В этом деле мне помогал тесть, за что ему огромное спасибо. Пока я возился с бачком, он вытащил из пластиковой проставки втулки, вставил на их место алюминиевые трубки и развальцевал их. Вместо саморезов мы использовали болты м6. Все собрал, все работает.

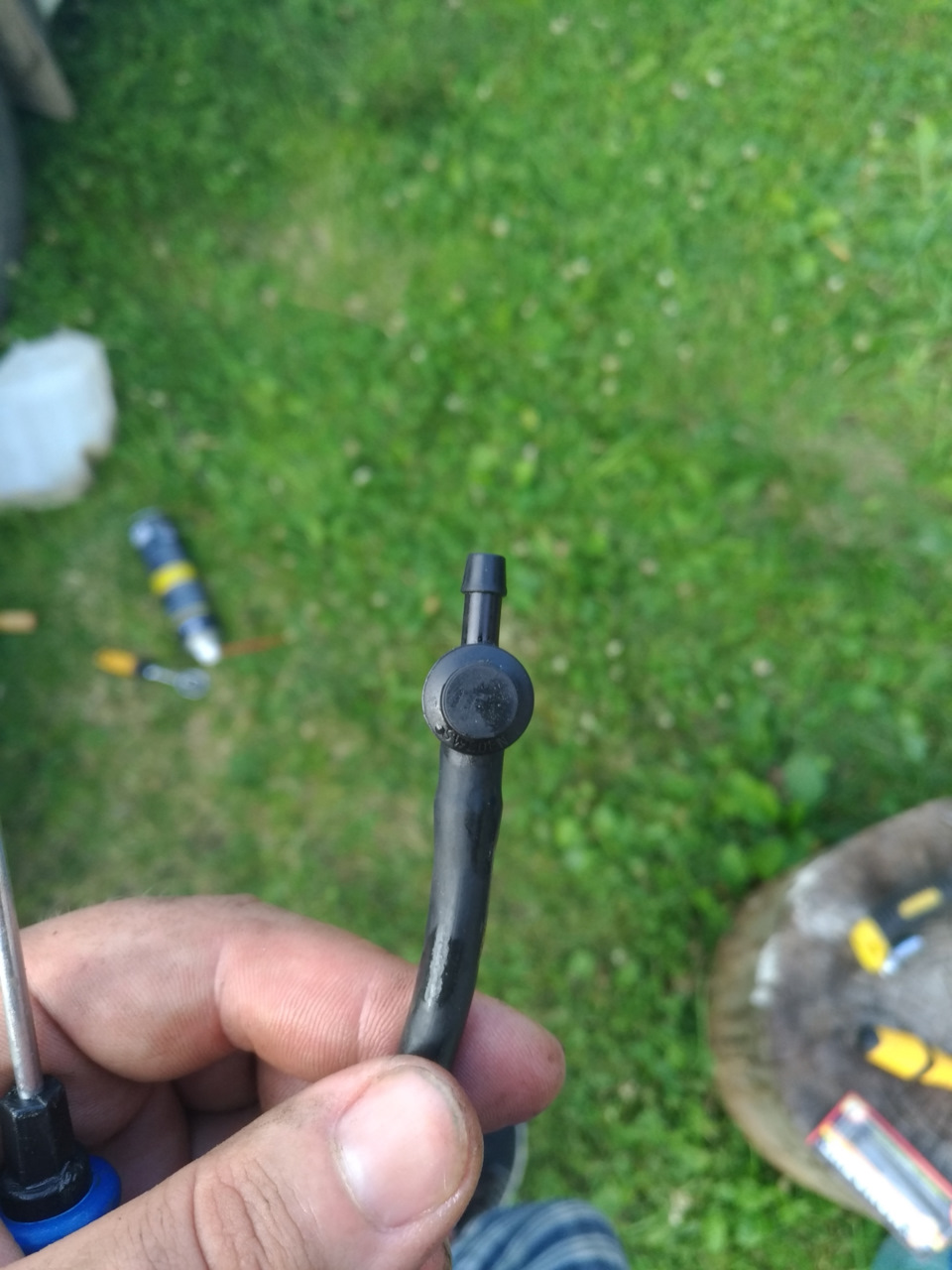

Обратный клапан

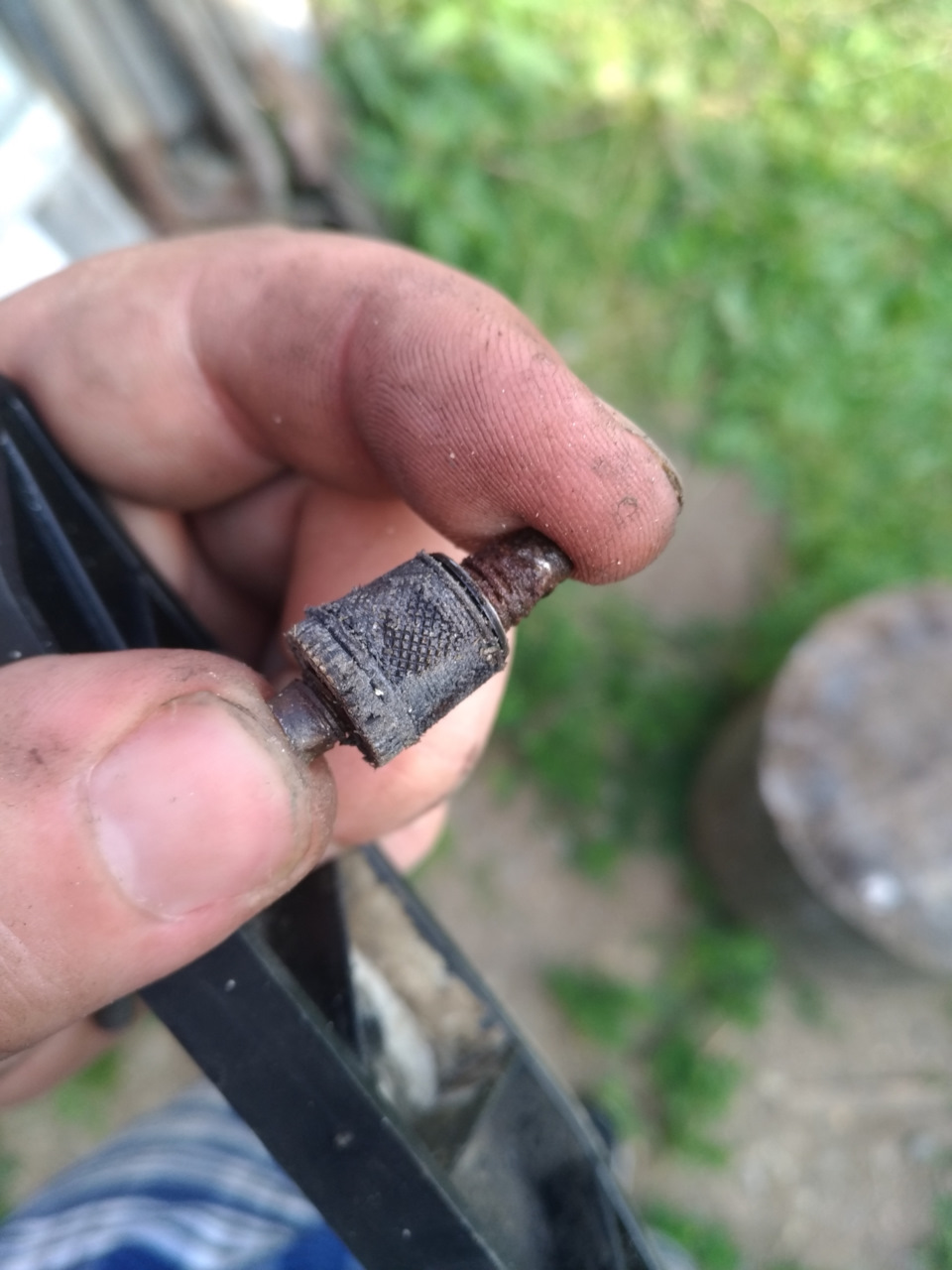

Втулка с прикипевшей частью самореза

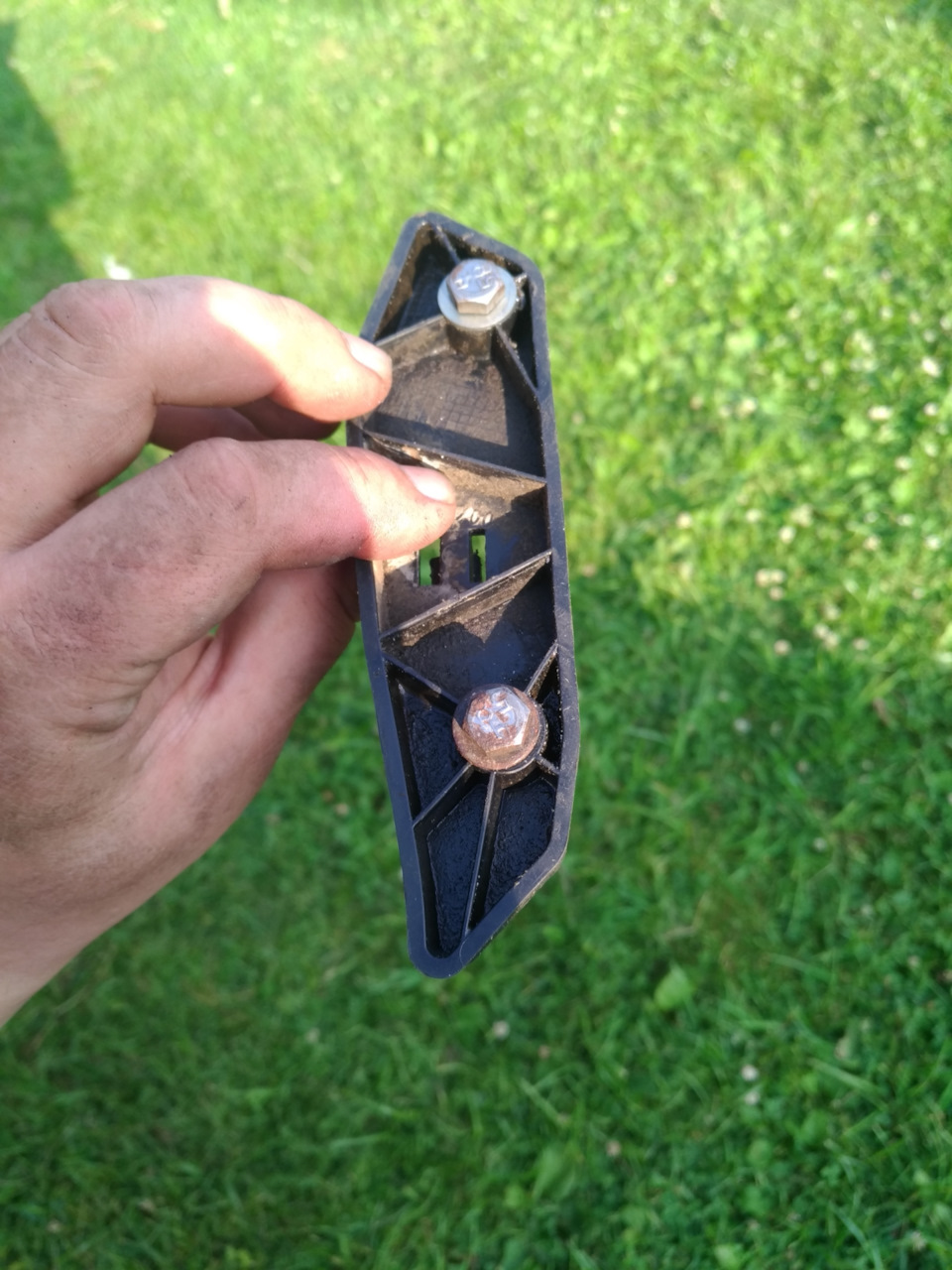

Проставка с новым крепежом.

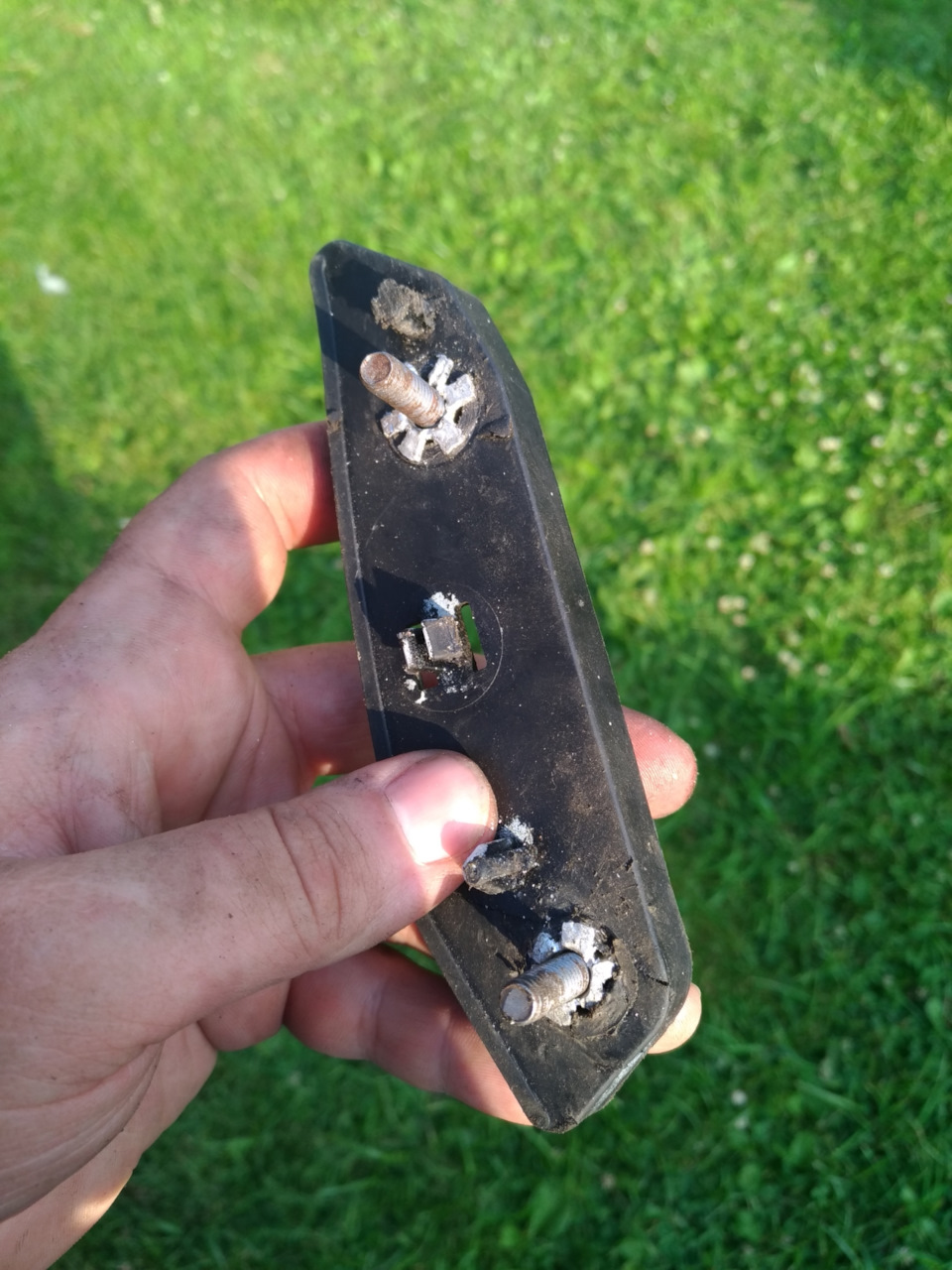

Проставка с новым крепежом

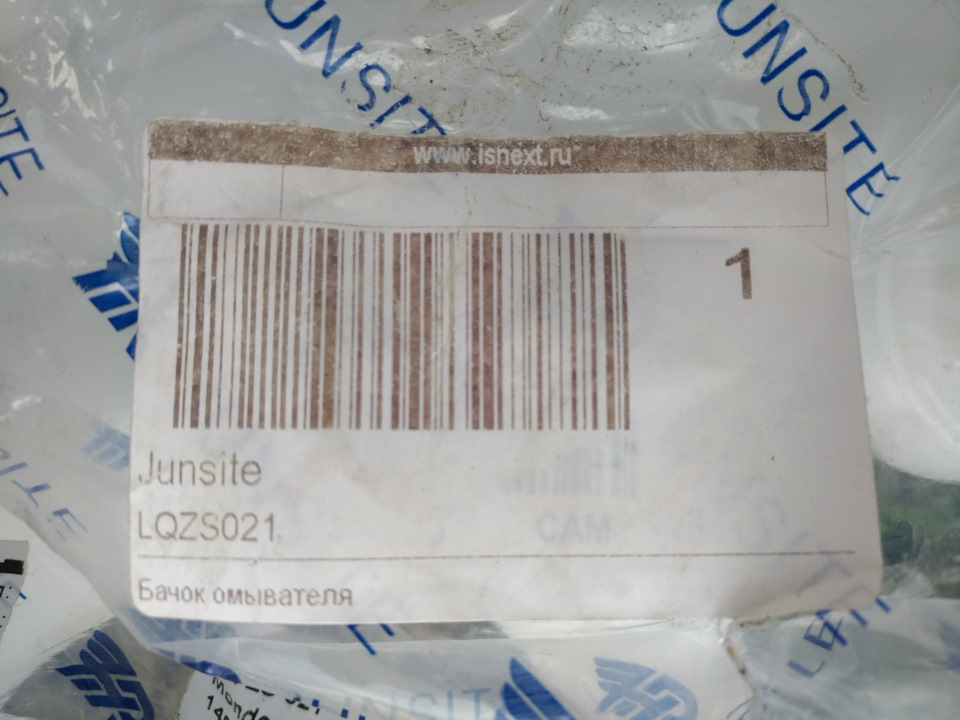

Артикул бачка омывателя
UPD:

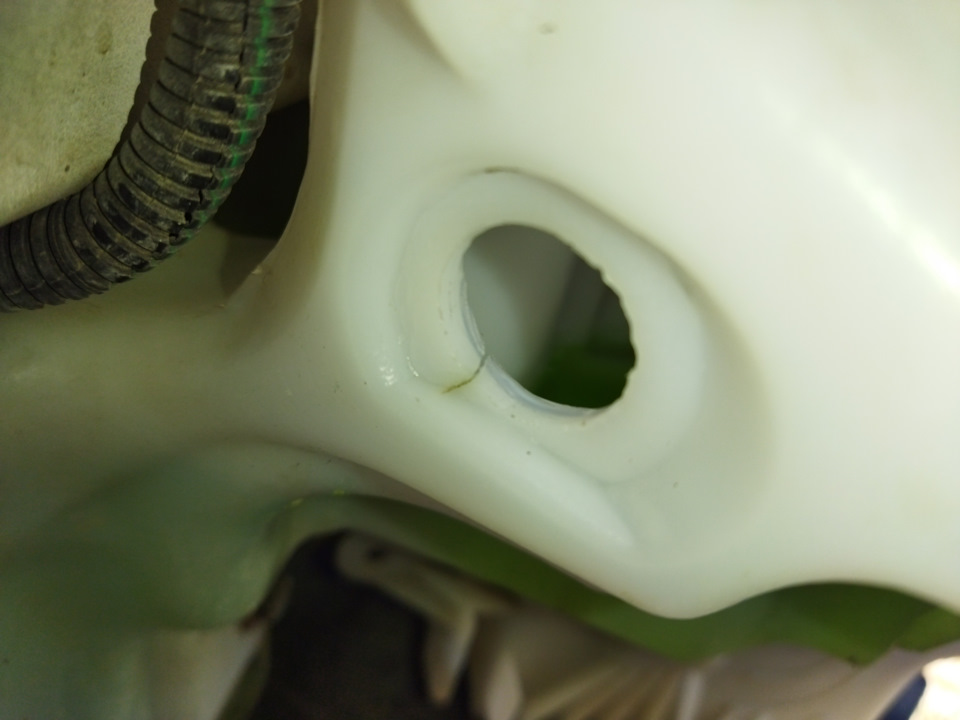

Не знаю уж как это произошло, но зимой в перепады около 0 градусов пошла трещина в бачке, причём я нашёл её уже только летом под манжетой датчика уровня
трещина пошла
В этот же день решил заменить правое зеркало заднего вида. На моем плохо работал обогрев и снизу была лёгкая потертость.
Устанавливаем зеркало в нижнее левое крайнее положение и с помощью отвёртки поддевая защелку рукой тянем за правый верхний угол зеркального элемента. Отсоединяем обогрев. Ставим новое зеркало на место. Как мне показалось на новом зеркале площадь обогрева меньше чем на старом. Летом разницы не увидел, буду ждать холодов.

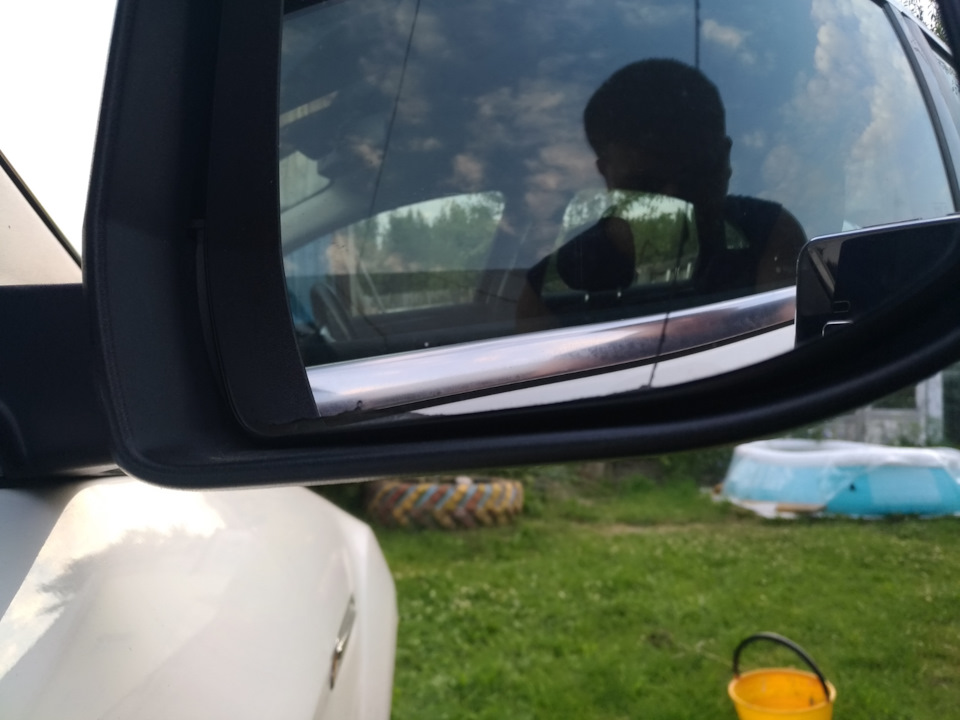

Потёртость на нижней части зеркального элемента

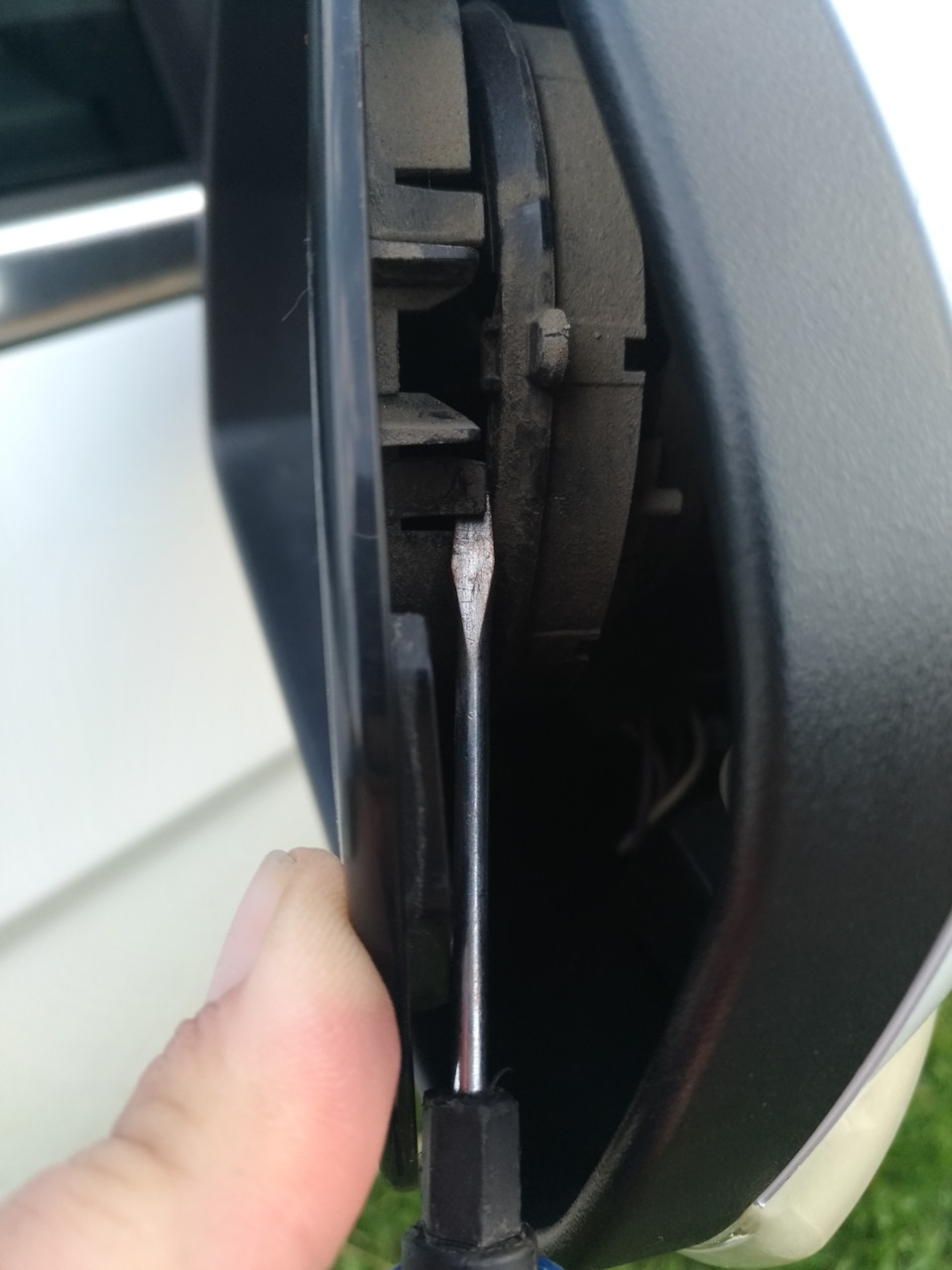

Поддеваем отвёрткой тут

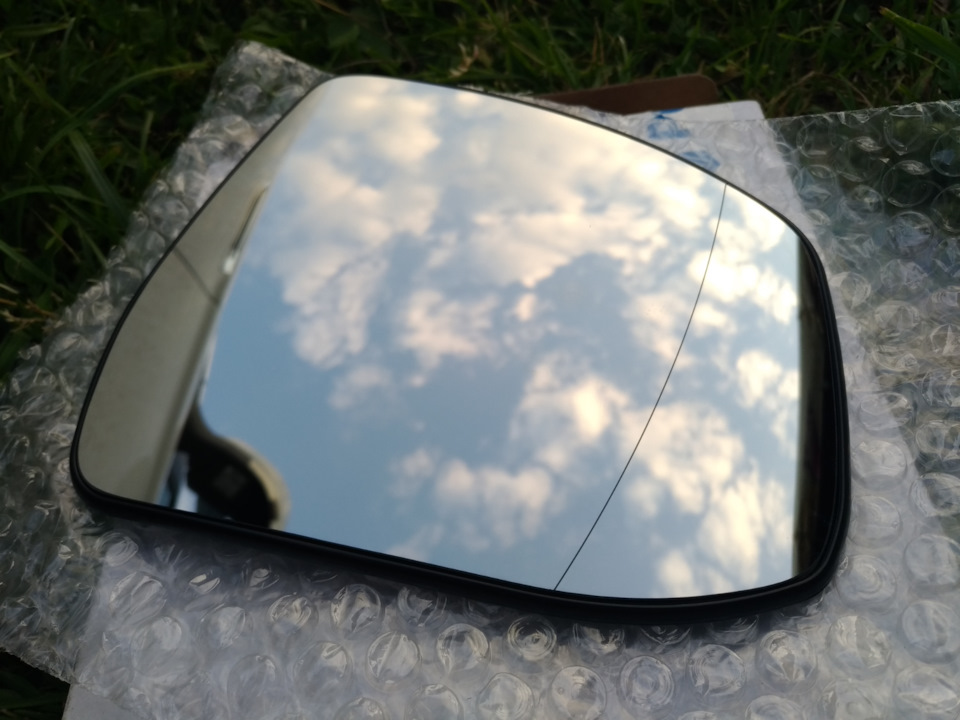

Новое зеркало.
Новое зеркало сзади

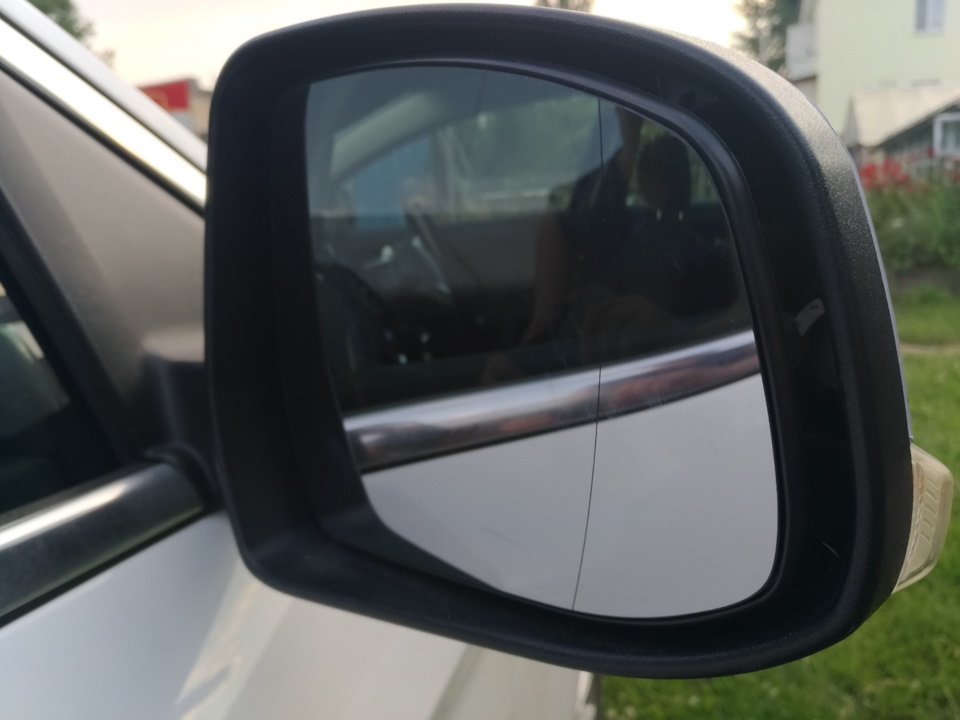

Зеркало на месте

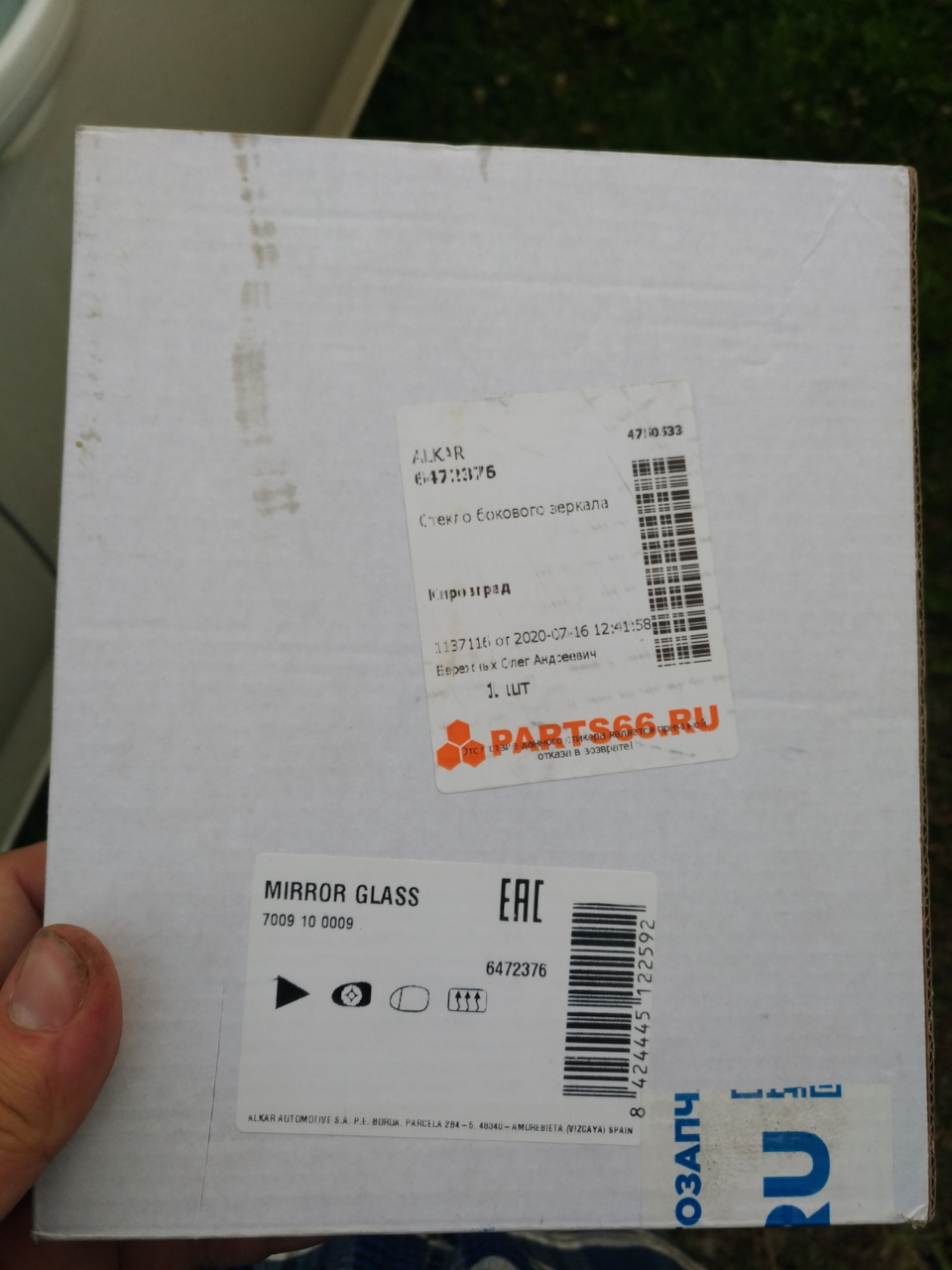

Артикул зеркала
КАК СНЯТЬ БАЧОК ОМЫВАТЕЛЯ НА ФОРД МОНДЕО 4
Если вы хотите снять бачок омывателя на Ford Mondeo 4, вам необходимо выполнить несколько простых шагов.
Во-первых, откройте капот автомобиля и найдите бачок омывателя, который расположен в передней части машины с левой стороны.
Во-вторых, найдите крепежные болты или скобы, которые удерживают бачок на месте. Ослабьте их и аккуратно выньте бачок из машины.
Если у вас возникли трудности при поиске крепежных болтов или скоб, обратитесь к руководству по эксплуатации Ford Mondeo 4, которое должно содержать подробные инструкции по снятию бачка омывателя.
Важно заметить, что процесс снятия бачка омывателя может быть различным для разных моделей Ford Mondeo 4 и может потребовать специализированных инструментов и знаний.
Как поменять моторчик омывателя. Перенёс блок управления двигателем наверх
Снятие и установка омывателя стекла ветрового окна Ford Mondeo 4
Для снятия насоса омывателя выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок левого переднего колеса (см. Снятие и установка брызговиков колес и подкрылков).
3. Сожмите фиксатор колодки жгута проводов…
ПРИМЕЧАНИЕ: Для наглядности показано при снятом переднем бампере.
4….и отсоедините колодку от насоса омывателя.
5. Снимите шланг со штуцера насоса.
6. Аккуратно поддев край насоса…
7….извлеките его штуцер из уплотнительной втулки.
8. Извлеките из отверстия бачка омывателя уплотнительную втулку.
ПРИМЕЧАНИЕ: В уплотнительной втулке насоса омывателя установлен сетчатый фильтр. При наличии на фильтре загрязнений промойте его. Если невозможно полностью очистить фильтр или если втулка сильно затвердела или надорвана, замените её новой.
9. Установите насос омывателя в порядке, обратном снятию.
Для снятия датчика уровня омывающей жидкости выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок левого переднего колеса (см. Снятие и установка брызговиков колес и подкрылков).
3. Сожмите фиксатор колодки жгута проводов…
ПРИМЕЧАНИЕ: Для наглядности показано при снятом переднем бампере.
4….и отсоедините колодку от датчика уровня жидкости.
5. Извлеките датчик уровня жидкости из отверстия в бачке омывателя.
6. Установите датчик уровня омывающей жидкости в порядке, обратном снятию.
Для снятия бачка омывателя выполните следующие операции.
Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок левого переднего колеса (см. Снятие и установка брызговиков колес и подкрылков).
3. Снимите передний бампер (см. Снятие и установка переднего бампера).
4. Снимите с бачка омывателя электронный блок системы управления двигателем (см. Замена электронного блока управления двигателем).
5. Отсоедините колодки жгутов проводов от датчика уровня омывающей жидкости…
6….и насоса омывателя, сжав фиксаторы их крепления.
7. Снимите шланг со штуцера насоса.
8. Разожмите два фиксатора…
9….и разъедините наливную трубу и горловину бачка.
10. Выверните три болта крепления бачка омывателя…
ПРИМЕЧАНИЕ: Так расположены болты крепления бачка омывателя.
11….и снимите бачок
12. Установите бачок омывателя и все снятые детали в порядке, обратном снятию.
Для замены жиклера омывателя выполните следующее.
Вам потребуется отвёртка с плоским лезвием.
1. Откройте капот, разъедините колодку жгута проводов жиклера.
2. Отсоедините от жиклера шланги подвода жидкости.
3. Отожмите отвёрткой фиксатор…
4….и снимите жиклер омывателя, потянув его жгут проводов через отверстие в капоте.
Снятие и установка омывателя стекла ветрового окна Форд Мондео 4 (2007-2014 гг.)
Ford Mondeo 4 Снятие и установка омывателя стекла ветрового окна
Для снятия насоса омывателя выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Сожмите фиксатор колодки жгута проводов…
ПРИМЕЧАНИЕ.
Для наглядности показано при снятом переднем бампере.
4….и отсоедините колодку от насоса омывателя.
5. Снимите шланг со штуцера насоса.
6. Аккуратно поддев край насоса…
7….извлеките его штуцер из уплотнительной втулки.
8. Извлеките из отверстия бачка омывателя уплотнительную втулку.
ПРИМЕЧАНИЕ.
В уплотнительной втулке насоса омывателя установлен сетчатый фильтр. При наличии на фильтре загрязнений промойте его. Если невозможно полностью очистить фильтр или если втулка сильно затвердела или надорвана, замените её новой.
9. Установите насос омывателя в порядке, обратном снятию.
Для снятия датчика уровня омывающей жидкости выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Сожмите фиксатор колодки жгута проводов…
ПРИМЕЧАНИЕ.
Для наглядности показано при снятом переднем бампере.
4….и отсоедините колодку от датчика уровня жидкости.
5. Извлеките датчик уровня жидкости из отверстия в бачке омывателя.
6. Установите датчик уровня омывающей жидкости в порядке, обратном снятию.
Для снятия бачка омывателя выполните следующие операции.
Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Снимите с бачка омывателя электронный блок системы управления двигателем (см. Замена электронного блока управления двигателем).
5. Отсоедините колодки жгутов проводов от датчика уровня омывающей жидкости…
6….и насоса омывателя, сжав фиксаторы их крепления.
7. Снимите шланг со штуцера насоса.
8. Разожмите два фиксатора…
9….и разъедините наливную трубу и горловину бачка.
10. Выверните три болта крепления бачка омывателя…
ПРИМЕЧАНИЕ.
Так расположены болты крепления бачка омывателя.
11….и снимите бачок
12. Установите бачок омывателя и все снятые детали в порядке, обратном снятию.
Для замены жиклера омывателя выполните следующее.
Вам потребуется отвёртка с плоским лезвием.
1. Откройте капот, разъедините колодку жгута проводов жиклера.
2. Отсоедините от жиклера шланги подвода жидкости.
3. Отожмите отвёрткой фиксатор…
4….и снимите жиклер омывателя, потянув его жгут проводов через отверстие в капоте.
5. Установите детали в порядке, обратном снятию.
